实习一沉积岩的构造

一、沉积岩的构造分类 构造的概念和分类沉积构造是指由于成分、结构、颜色的不均一性而引起的岩石宏观特征。发育在陆源碎屑岩中的构造，称为陆源碎屑岩的构造；发育内源中的构造称为内源岩的构造。

沉积构造的分类

二、沉积构造的类型 • 1、机械成因的构造 • 1）层理：沉积物沉积时在层内形成的成层现象。是由沉积物的成分、结构、颜色及层的厚度、形状等沿垂向变化而显示出的成层现象。 • 描述层理的基本术语： • 细层： • 层系： • 层系组： • 层： • 层系界面：

水平层理和平行层理：细层呈直线状且相互平行，并都与水平层理和平行层理：细层呈直线状且相互平行，并都与层面一致。但二者形成的水动力条不同。

波状层理：细层呈波状起伏，但总方向平行层面，层系界面往往也呈波状状，或与细层平行，或与细层想切，波形或对称，或不规则。波状层理：细层呈波状起伏，但总方向平行层面，层系界面往往也呈波状状，或与细层平行，或与细层想切，波形或对称，或不规则。

交错层理：由一系列斜交层系界面的细层组成 • 板状交错层理：层系间界面为平面且互相平行，层系为板状 • 楔状交错层理：层系间界面为平面，但不平行，层系呈楔型 • 槽状交错层理：层系界面为槽型冲刷面，细层顶部被切割，细层呈槽状

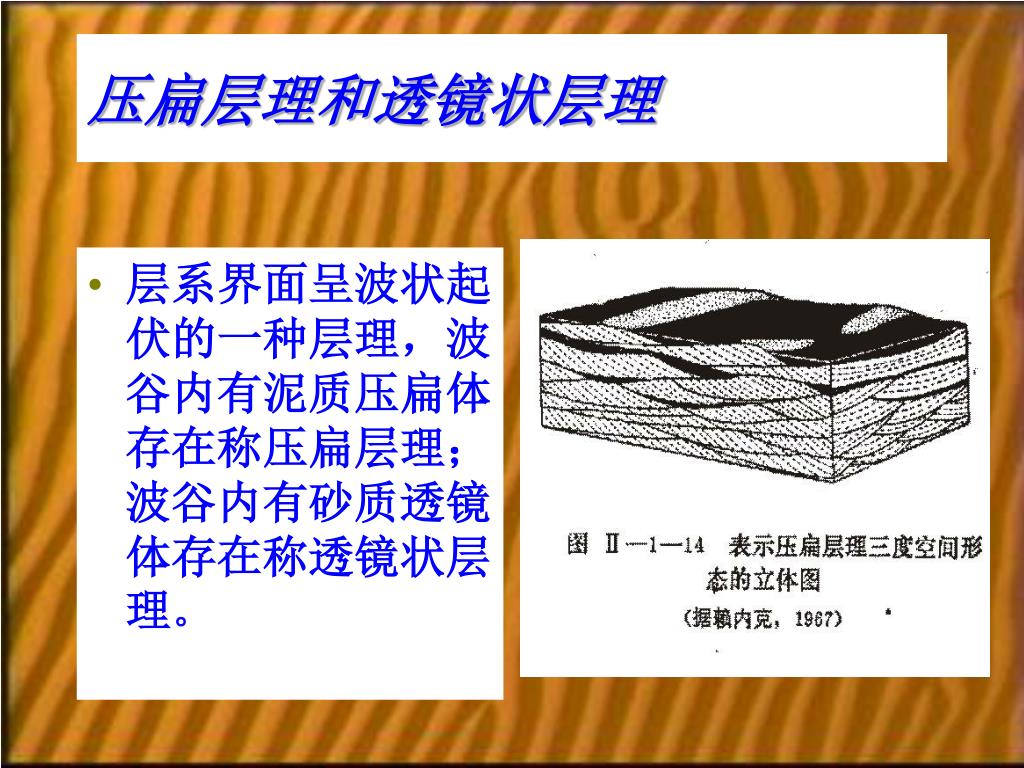

压扁层理和透镜状层理 • 层系界面呈波状起伏的一种层理，波谷内有泥质压扁体存在称压扁层理；波谷内有砂质透镜体存在称透镜状层理。

递变层理 • 又称粒序层理，是由粒度的有规律的变化形成的。其特点是由底向顶粒度逐渐变细，最后变为泥质沉积物。

韵律层理： 在成分、结构和颜色等方面不同的薄层作有规律的重复出现而组成的。如：薄的粉砂和薄泥岩层相互重叠出现。块状层理：

2）层面构造 在沉积层面上出现的各种沉积构造。常见类型有：（1）波痕：由风、水流和波浪等介质的运动，在沉积物表面上所形成的一种波状起伏的构造。

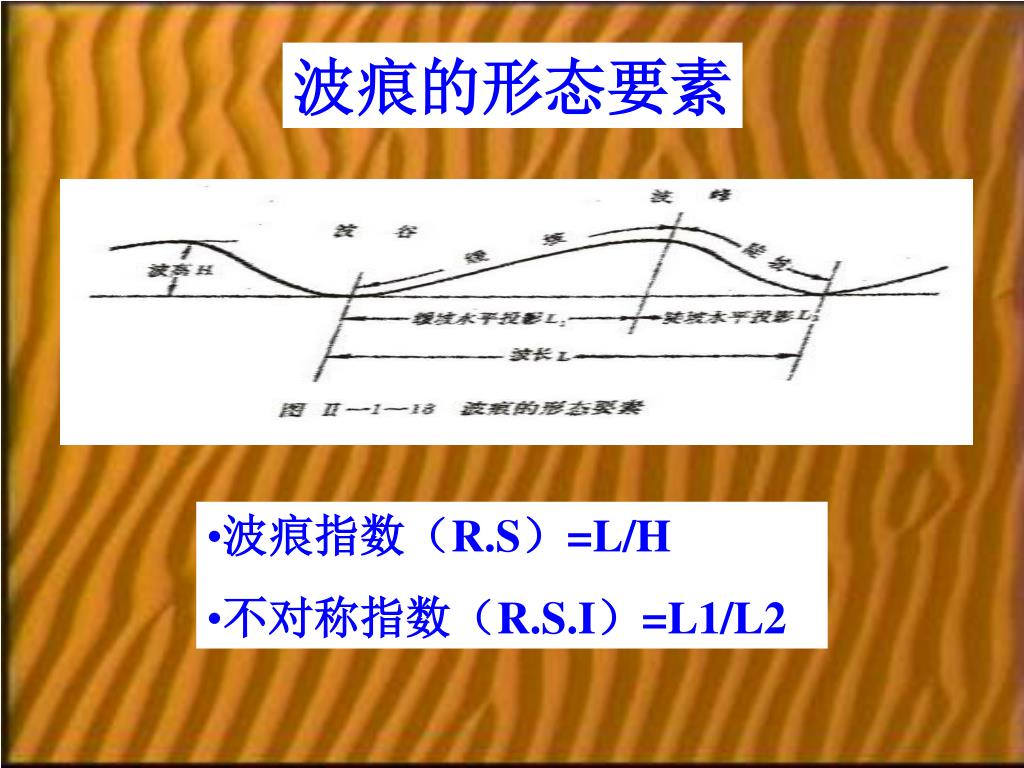

波痕的形态要素 • 波痕指数（R.S）=L/H • 不对称指数（R.S.I）=L1/L2

波痕的种类 • 流水波痕：单向水流形成，一般不对称。陡坡倾向指示水流方向。重组分和粗颗粒集中在波谷处。 • 浪成波痕：由波浪作用形成，峰尖谷圆，多数对称。 • 风成波痕：不对称，波峰和波谷都圆滑，重组分和粗颗粒多集中在波峰。

浪成水成风成

（2）侵蚀和暴露成因的构造 • 泥裂： • 雨痕和雹痕： • 流痕： • 槽状冲迹和槽状印模：

图9-15 冲刷构造特征（路凤香等，2002） a-冲刷痕；b-冲刷痕被覆盖；c-沿层面剥离；d-砂岩层底面的槽模（箭头表示水流方向）；e-剖面上冲刷构造

泥裂及其形成示意图（施罗克，1948）

槽状印模

3）同生变形构造 • 沉积物沉积同时或稍后，沉积物仍处于塑性状态下由无机作用形成的构造。一般局限于一定的层位内，与后期的区域构造运动无关。

重荷膜：常见与泥质沉积层之上的砂岩层底面。是由上伏沉积物负荷不均匀引起的，重荷膜：常见与泥质沉积层之上的砂岩层底面。是由上伏沉积物负荷不均匀引起的，重荷模

包卷层理、变形层理、滑坡构造

二、化学成因的构造 • 在成岩过程中由化学作用形成的，多是溶解、沉淀和交代作用的结果。 • 石盐假晶： • 结核：成分、结构和颜色与围岩截然不同的矿物集合体。结核脱水可行成龟背石。 • 缝合线：在垂直岩层的切面中呈锯齿状的微裂缝。是上覆岩层的静压力和构造应力作用下，岩石发生不均一溶解而成。常见于灰岩和石英砂严重。 • 叠锥：灰岩中由一系列漏斗状锥体套叠在一起所组成的，是压溶作用的结果。

三、生物成因的构造 • 生物成因的构造是指生物在生活过程中所留下的痕迹。 1、生物生长构造：叠层构造：藻类生物分泌的黏液吸附细粒的沉积物，形成细的有机质层和沉积物层相间出现的现象。 2、原地固着生长的生物的骨骼构成的格架，格架的空隙间可以充填一些填隙物。如珊瑚礁等。

3、生物遗迹的构造 • 生物遗迹构造：虫孔、虫洞（痕迹化石）：生物在生活过程中为了觅食或躲避天敌所留下的爬行痕迹或所挖掘的洞穴。 • 生物扰动构造：生物钻孔或钻洞，破坏了原生的各种层理构造，形成种种不规则的层理

作业：二者任选其一 1、选一层理构造：素描图，指明细层、层系、层系界面、层理类型；可能的对地层的指示意义。 2、层面（波痕）：素描图，指明波长、波高，实际测出二者的数据，计算不对成指数和波痕指数。
