  1. 机械搓捻捻接技术的分析与工艺测试 江南大学纺织服装学院 吴敏

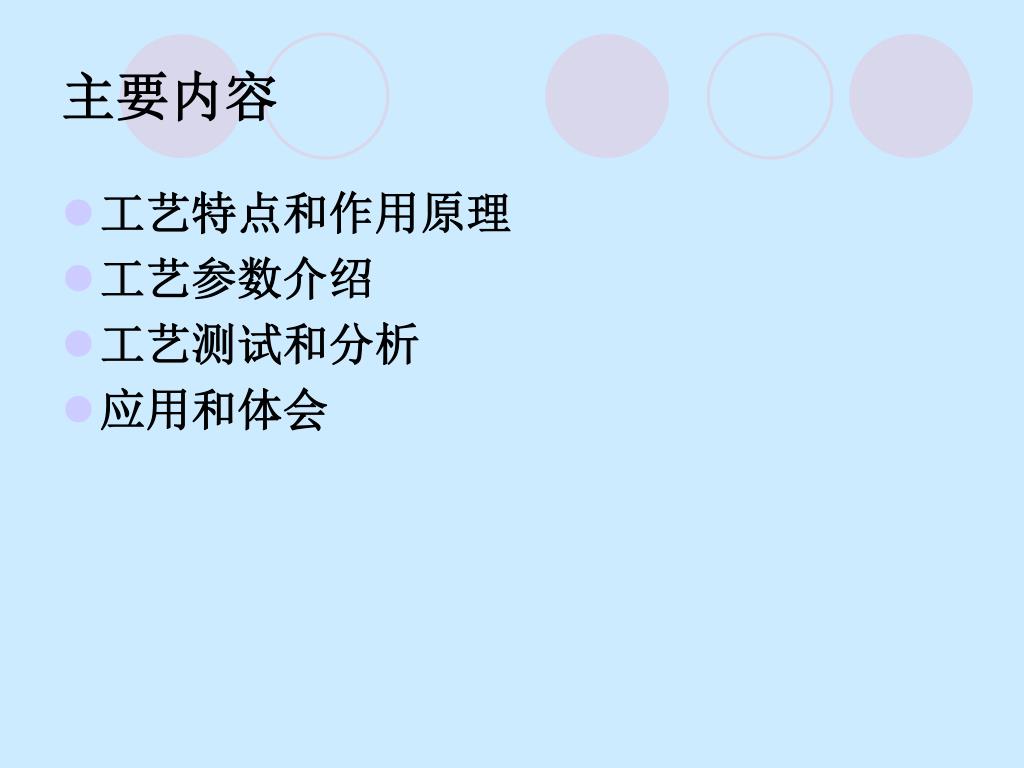

  2. 主要内容 • 工艺特点和作用原理 • 工艺参数介绍 • 工艺测试和分析 • 应用和体会

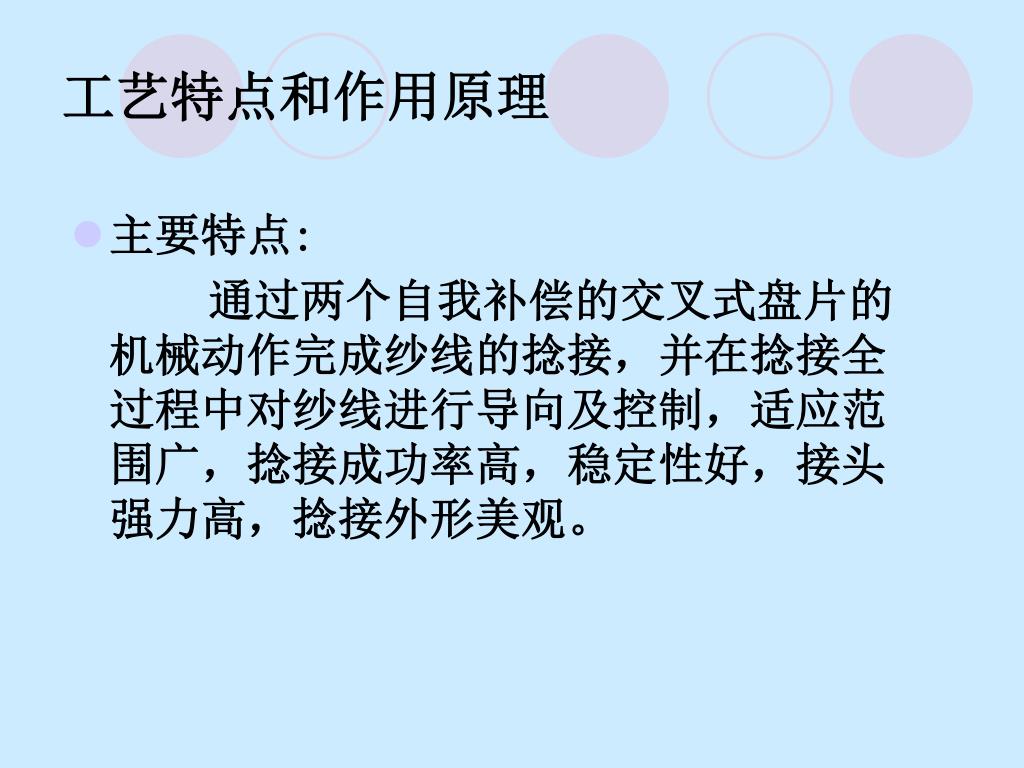

  3. 工艺特点和作用原理 • 主要特点: 通过两个自我补偿的交叉式盘片的机械动作完成纱线的捻接，并在捻接全过程中对纱线进行导向及控制，适应范围广，捻接成功率高，稳定性好，接头强力高，捻接外形美观。

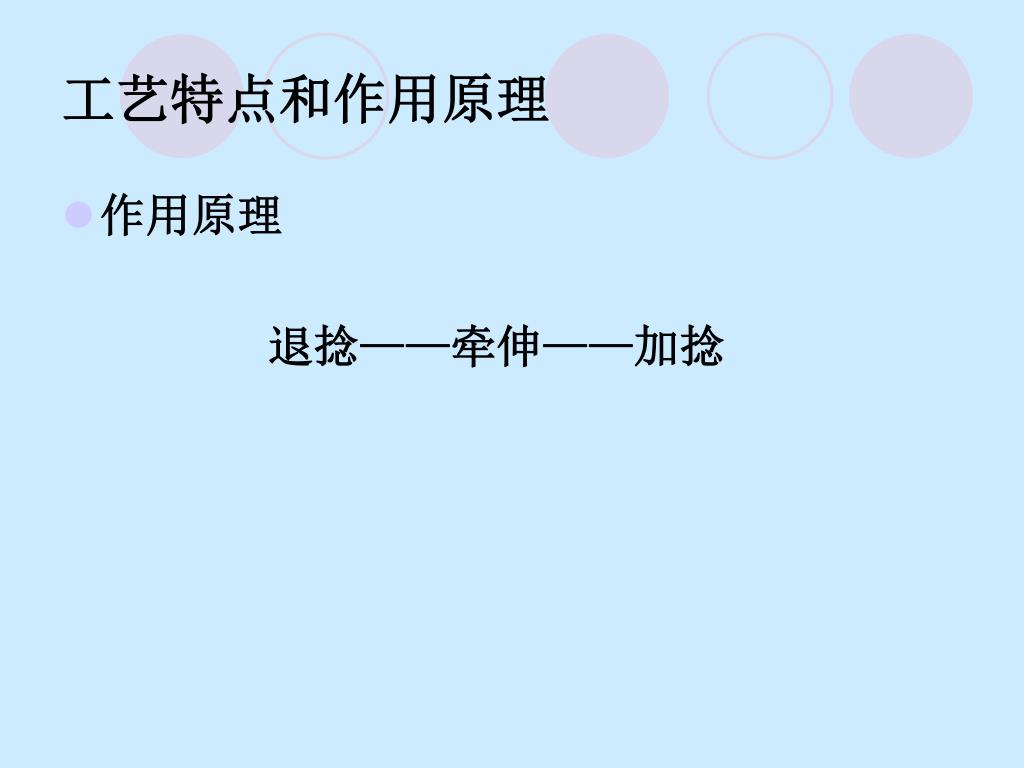

  4. 工艺特点和作用原理 • 作用原理 退捻——牵伸——加捻

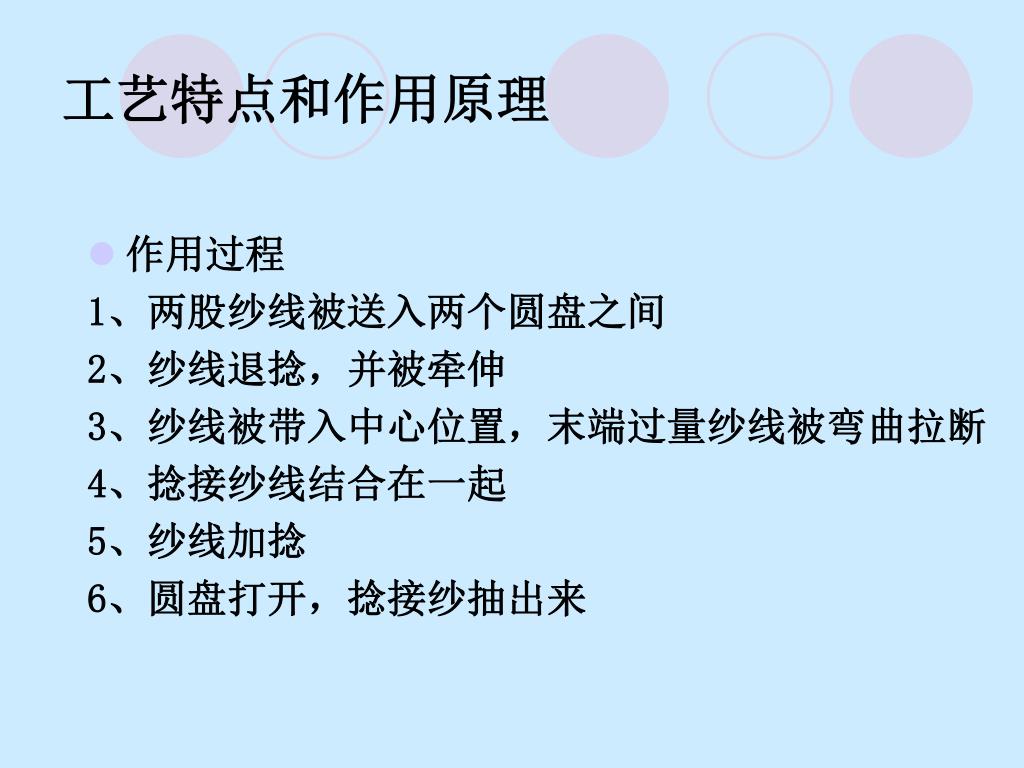

  5. 工艺特点和作用原理 • 作用过程 1、两股纱线被送入两个圆盘之间 2、纱线退捻，并被牵伸 3、纱线被带入中心位置，末端过量纱线被弯曲拉断 4、捻接纱线结合在一起 5、纱线加捻 6、圆盘打开，捻接纱抽出来

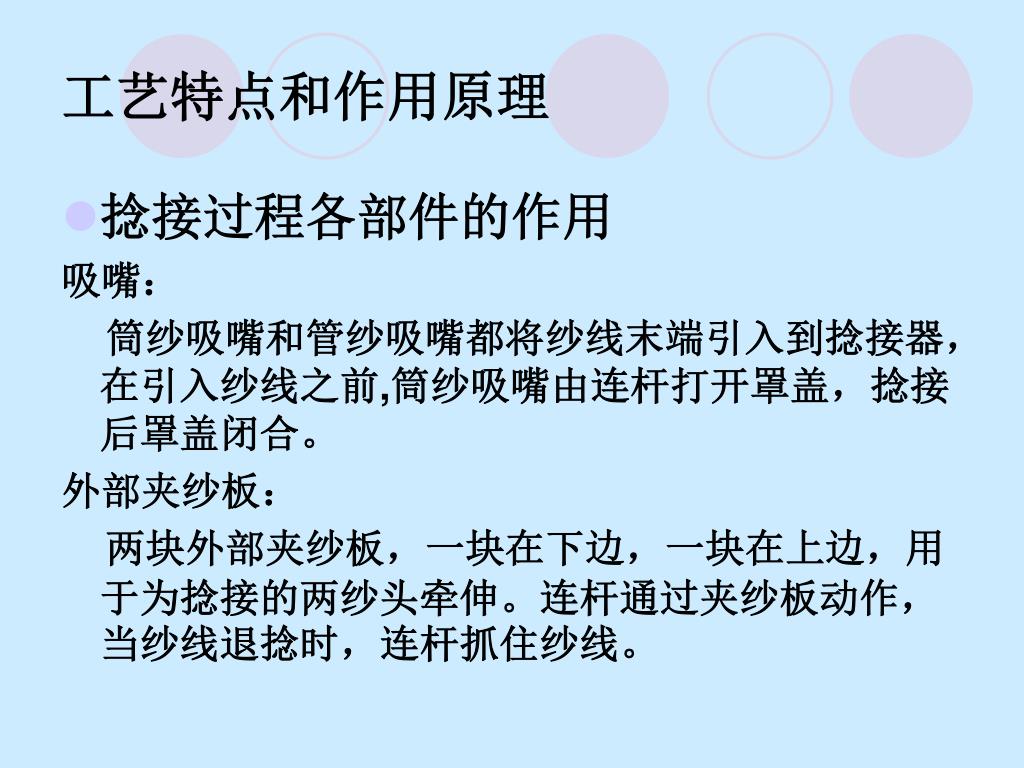

  6. 工艺特点和作用原理 • 捻接过程各部件的作用 吸嘴： 筒纱吸嘴和管纱吸嘴都将纱线末端引入到捻接器，在引入纱线之前,筒纱吸嘴由连杆打开罩盖，捻接后罩盖闭合。 外部夹纱板： 两块外部夹纱板，一块在下边，一块在上边，用于为捻接的两纱头牵伸。连杆通过夹纱板动作，当纱线退捻时，连杆抓住纱线。

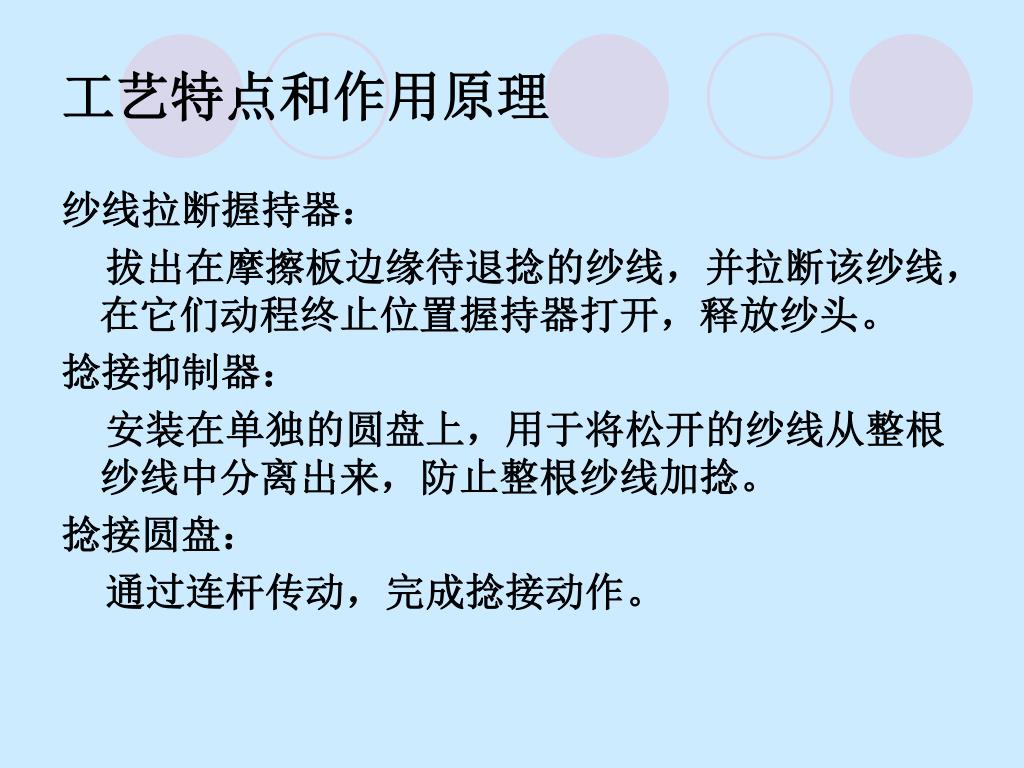

  7. 工艺特点和作用原理 纱线拉断握持器： 拔出在摩擦板边缘待退捻的纱线，并拉断该纱线，在它们动程终止位置握持器打开，释放纱头。 捻接抑制器： 安装在单独的圆盘上，用于将松开的纱线从整根纱线中分离出来，防止整根纱线加捻。 捻接圆盘： 通过连杆传动，完成捻接动作。

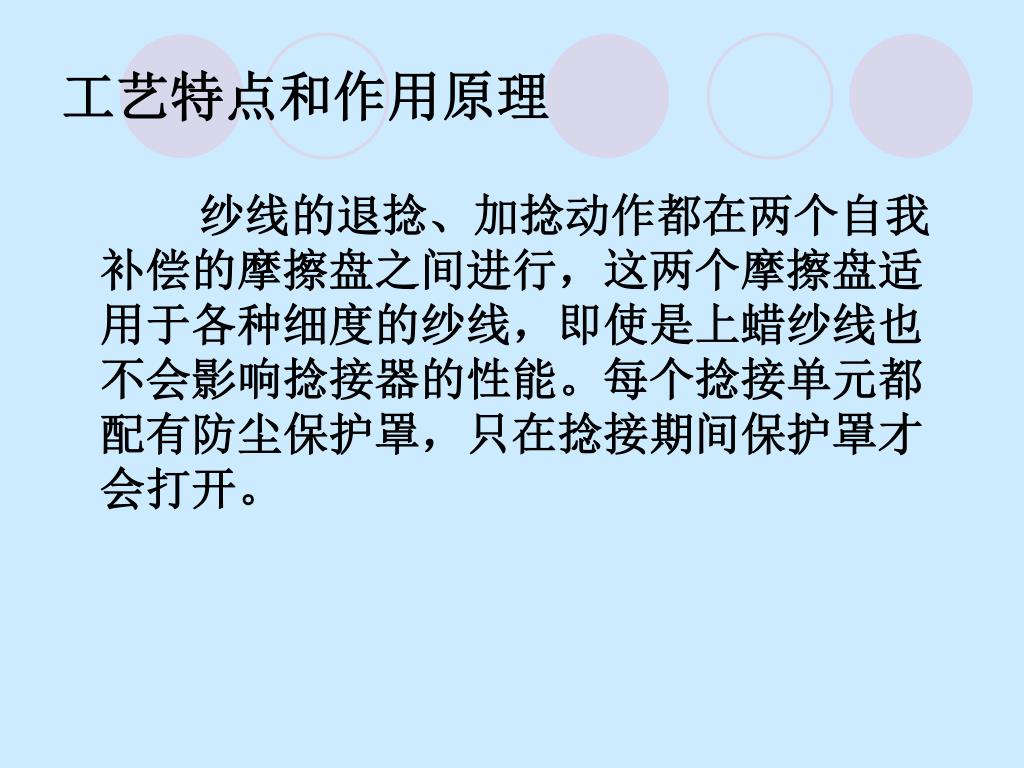

  8. 工艺特点和作用原理 纱线的退捻、加捻动作都在两个自我补偿的摩擦盘之间进行，这两个摩擦盘适用于各种细度的纱线，即使是上蜡纱线也不会影响捻接器的性能。每个捻接单元都配有防尘保护罩，只在捻接期间保护罩才会打开。

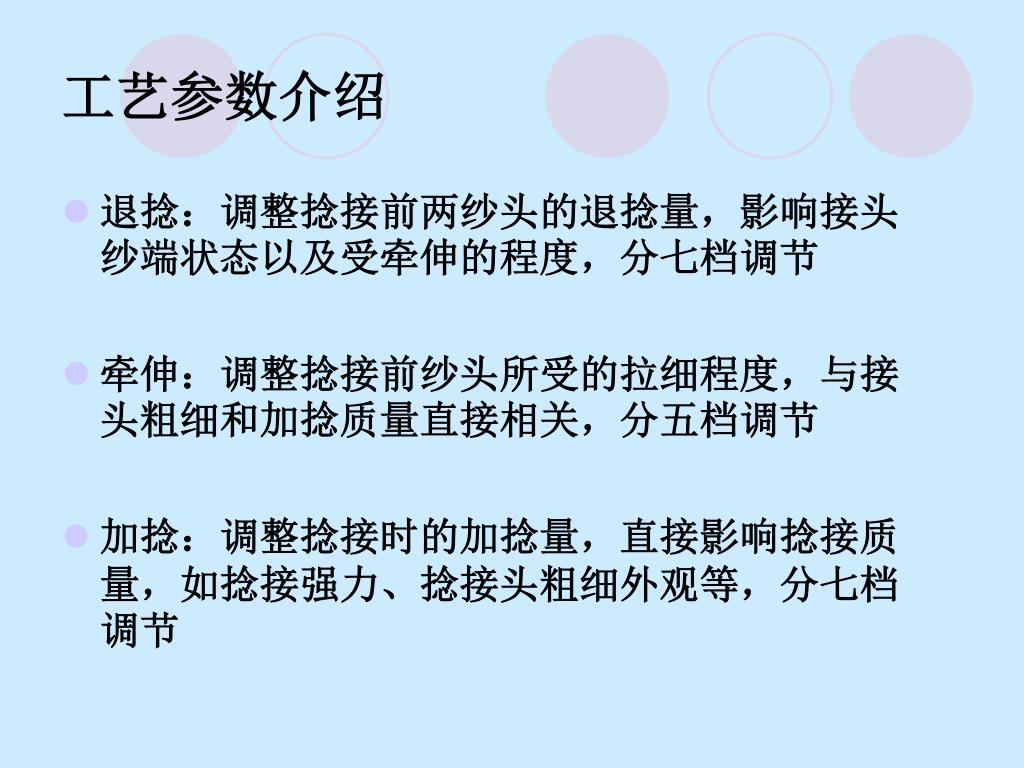

  9. 工艺参数介绍 • 退捻：调整捻接前两纱头的退捻量，影响接头纱端状态以及受牵伸的程度，分七档调节 • 牵伸：调整捻接前纱头所受的拉细程度，与接头粗细和加捻质量直接相关，分五档调节 • 加捻：调整捻接时的加捻量，直接影响捻接质量，如捻接强力、捻接头粗细外观等，分七档调节

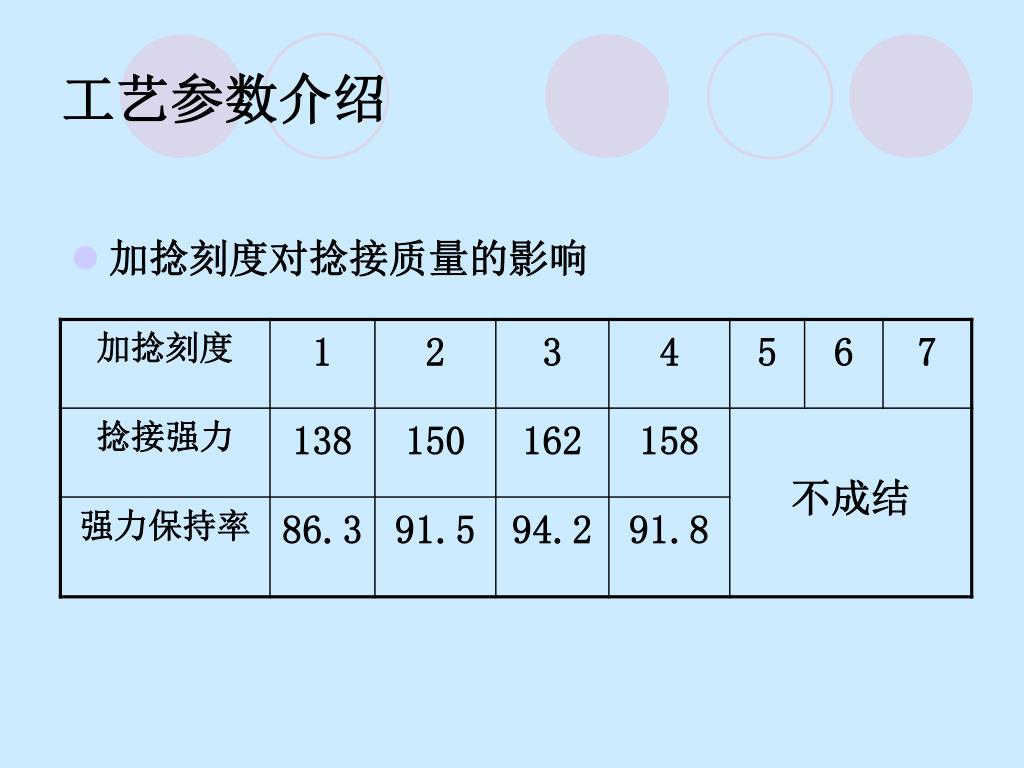

  10. 工艺参数介绍 • 加捻刻度对捻接质量的影响

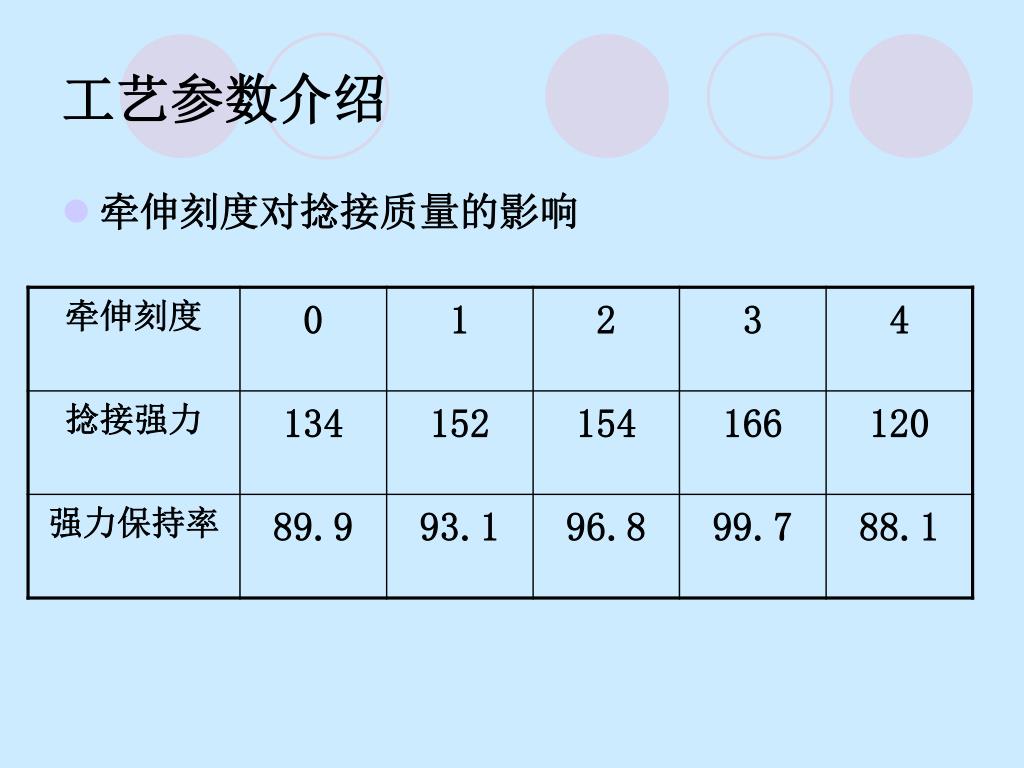

  11. 工艺参数介绍 • 牵伸刻度对捻接质量的影响

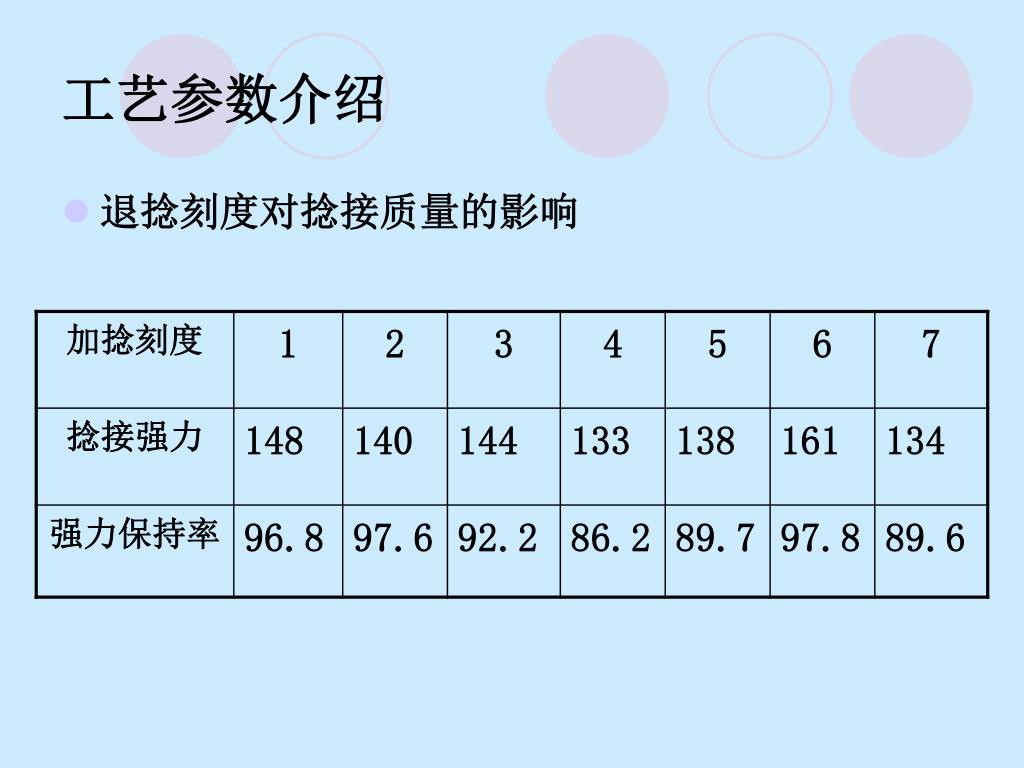

  12. 工艺参数介绍 • 退捻刻度对捻接质量的影响

  13. 工艺参数介绍 • 捻接工艺参数的调整规则： （1）如果捻接强度低，退捻和加捻刻度可向大调整 （2）如果捻接纱在接头中间断，可能是由于张力过大引起，可将加捻刻度向小调整 （3）如果纱线末端捻接强力不高，可将退捻刻度增大，加大退捻和加捻刻度的差值 （4）如果接头直径过大，应逐渐加大牵伸刻度

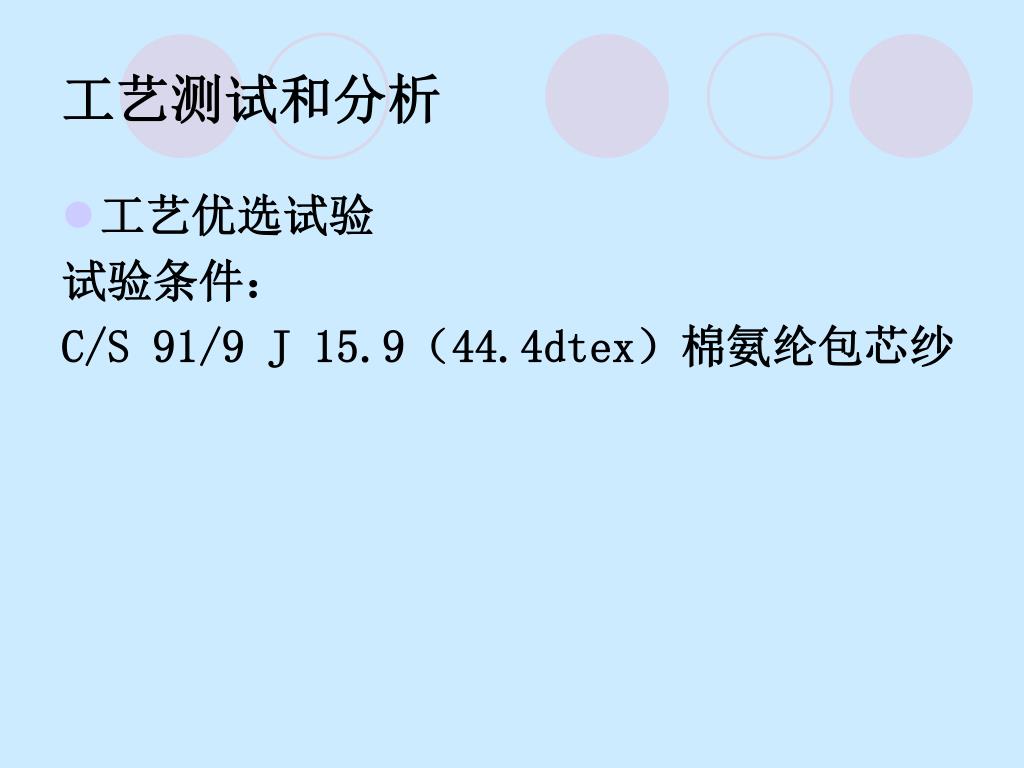

  14. 工艺测试和分析 • 工艺优选试验 试验条件： C/S 91/9 J 15.9（44.4dtex）棉氨纶包芯纱

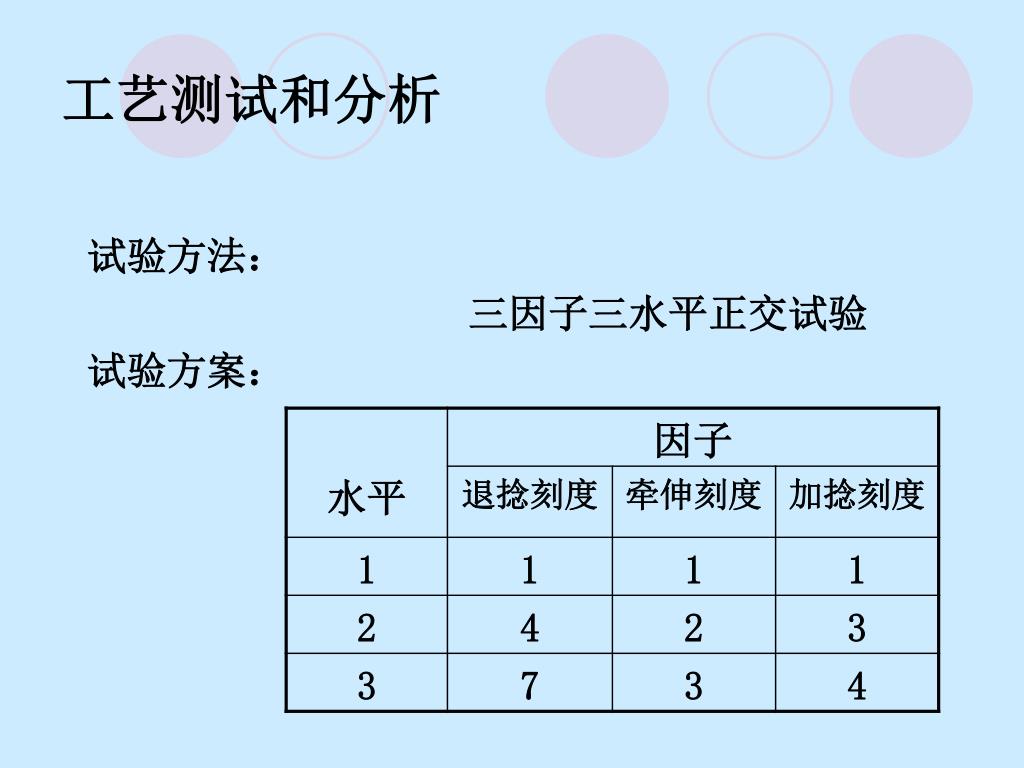

  15. 工艺测试和分析 试验方法： 三因子三水平正交试验 试验方案：

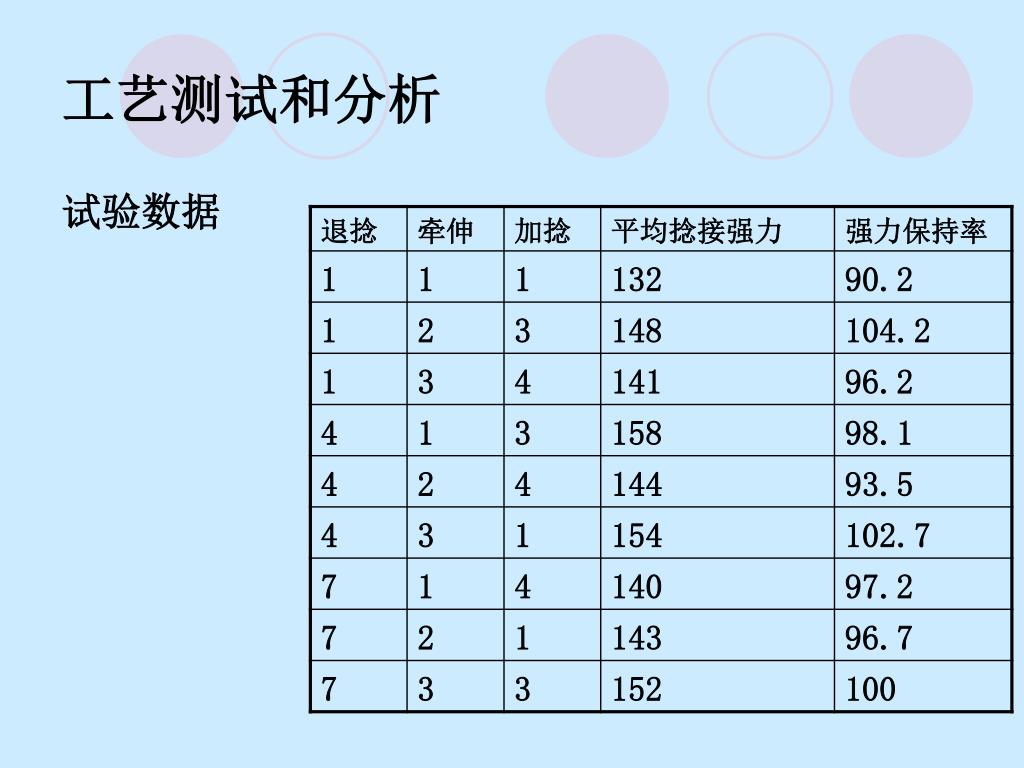

  16. 工艺测试和分析 试验数据

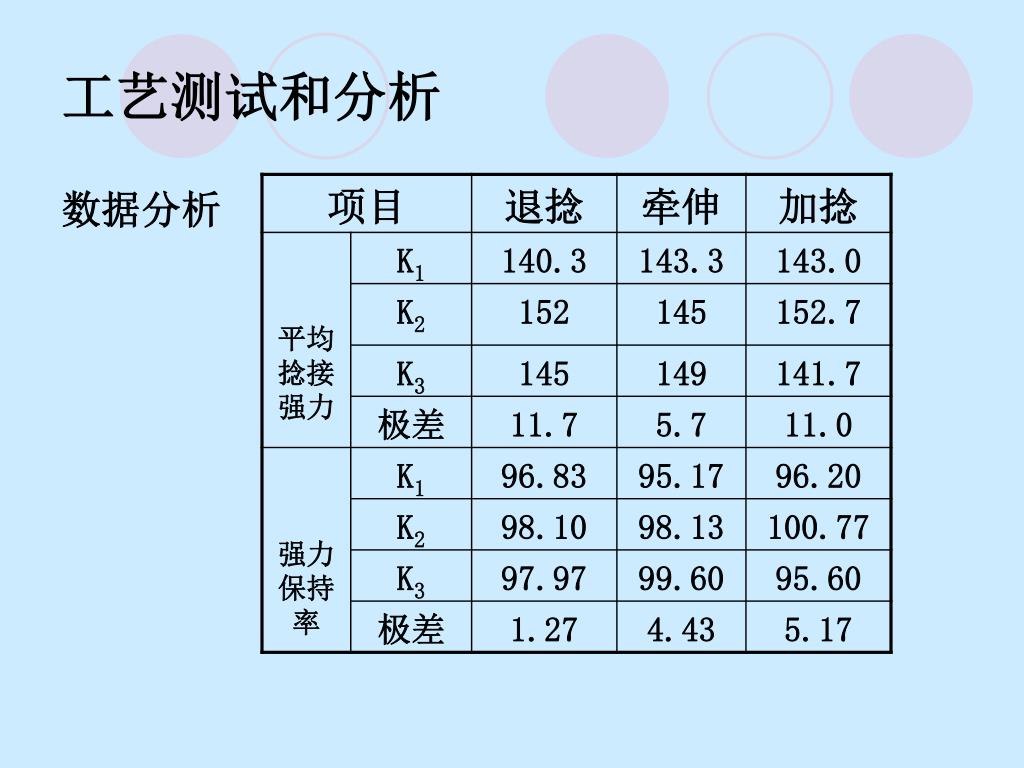

  17. 工艺测试和分析 数据分析

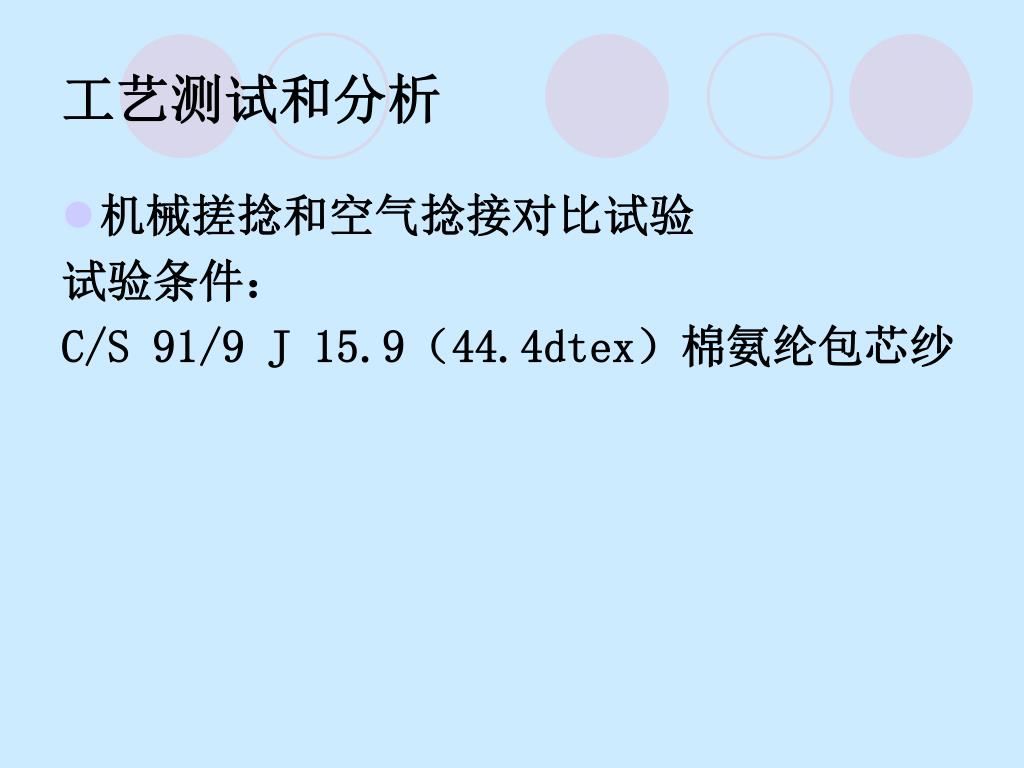

  18. 工艺测试和分析 • 机械搓捻和空气捻接对比试验 试验条件： C/S 91/9 J 15.9（44.4dtex）棉氨纶包芯纱

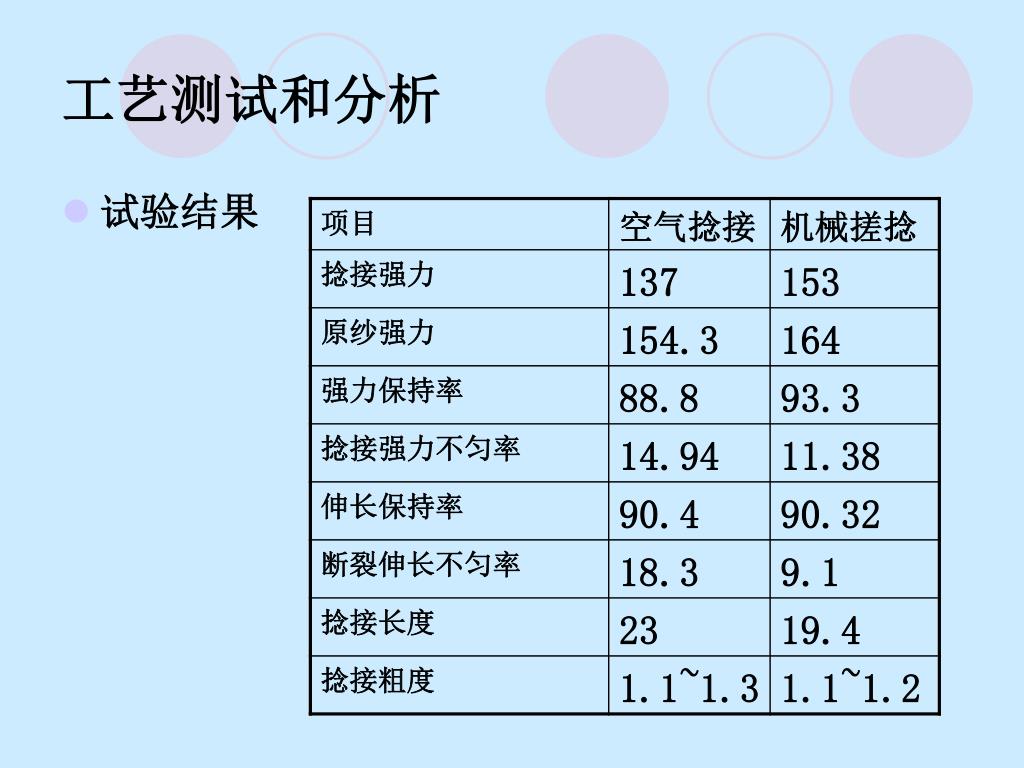

  19. 工艺测试和分析 • 试验结果

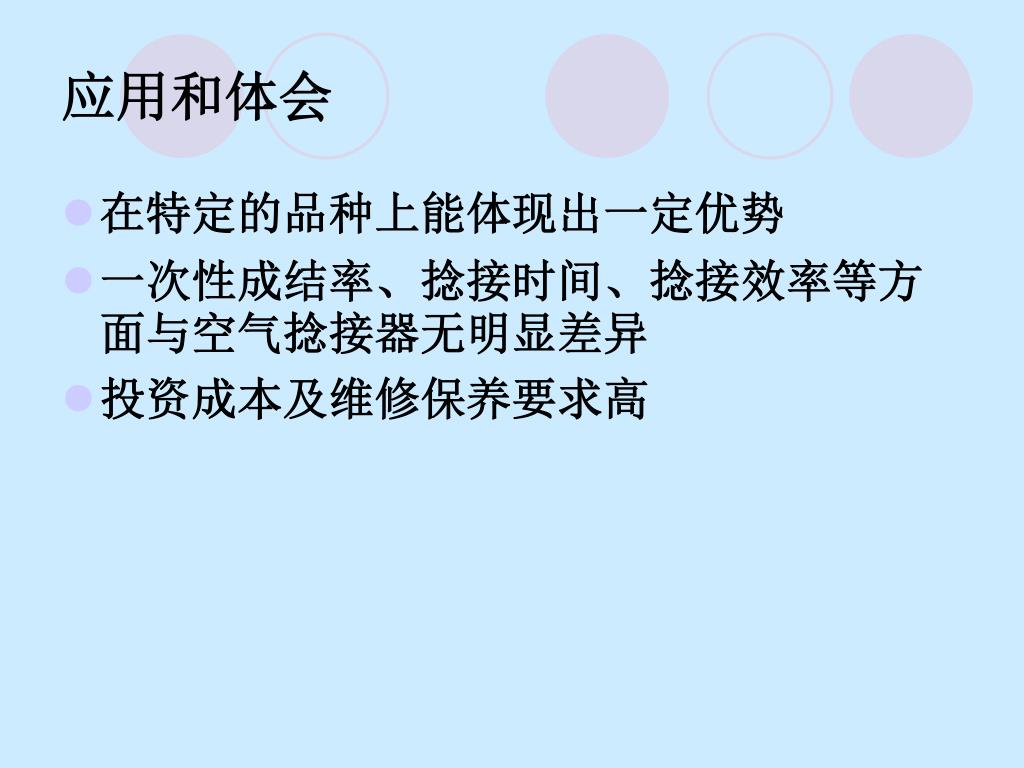

  20. 应用和体会 • 在特定的品种上能体现出一定优势 • 一次性成结率、捻接时间、捻接效率等方面与空气捻接器无明显差异 • 投资成本及维修保养要求高

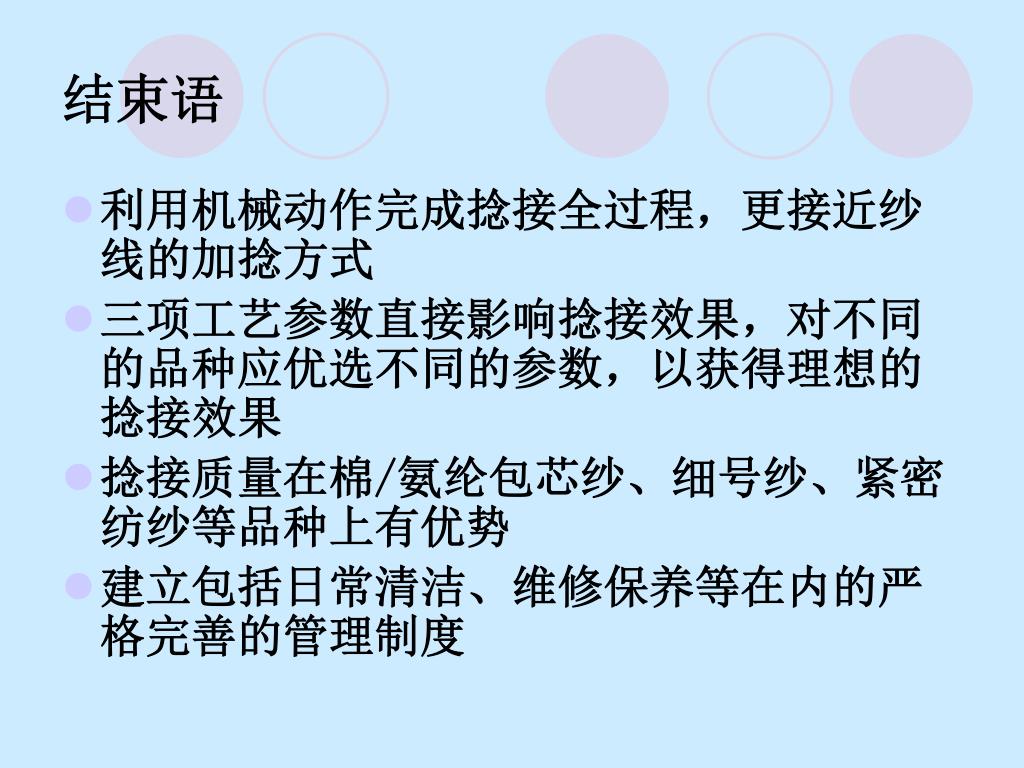

  21. 结束语 • 利用机械动作完成捻接全过程，更接近纱线的加捻方式 • 三项工艺参数直接影响捻接效果，对不同的品种应优选不同的参数，以获得理想的捻接效果 • 捻接质量在棉/氨纶包芯纱、细号纱、紧密纺纱等品种上有优势 • 建立包括日常清洁、维修保养等在内的严格完善的管理制度

  22. 谢谢大家！
