启源 HA-101 环保型油田复合解堵剂

1. 启源HA-101环保型油田复合解堵剂 www.sxhasy.com

2. 2 目录 1 概 述 技术应用 3 产品介绍 4 联系方式

3. 概述 我国已成为石油净进口国家，并取代日本成为继美国之后的世界第二大石油进口国。石油过度依赖进口直接影响到经济和社会发展的安全性。 保持国内石油供给与进口的动态平衡，是我国石油发展的重要战略目标。 要实现这一战略目标，很大程度上要依靠技术创新，挖掘国内石油潜力，提高现有油田的采收率。

4. 概述 如何提高采油率已成为现今石油开采领域的重大研究课题。 由于常规的一次和二次采油(POR和SOR)总采油率不是很高, 还有50%以上的原油未能采出，只有进一步提高采收率才能使有限的石油资源得到充分利用。因此在能源日趋紧张的情况下, 三次采油作为一种特别有效的提高采油率的方法被人们所重视。

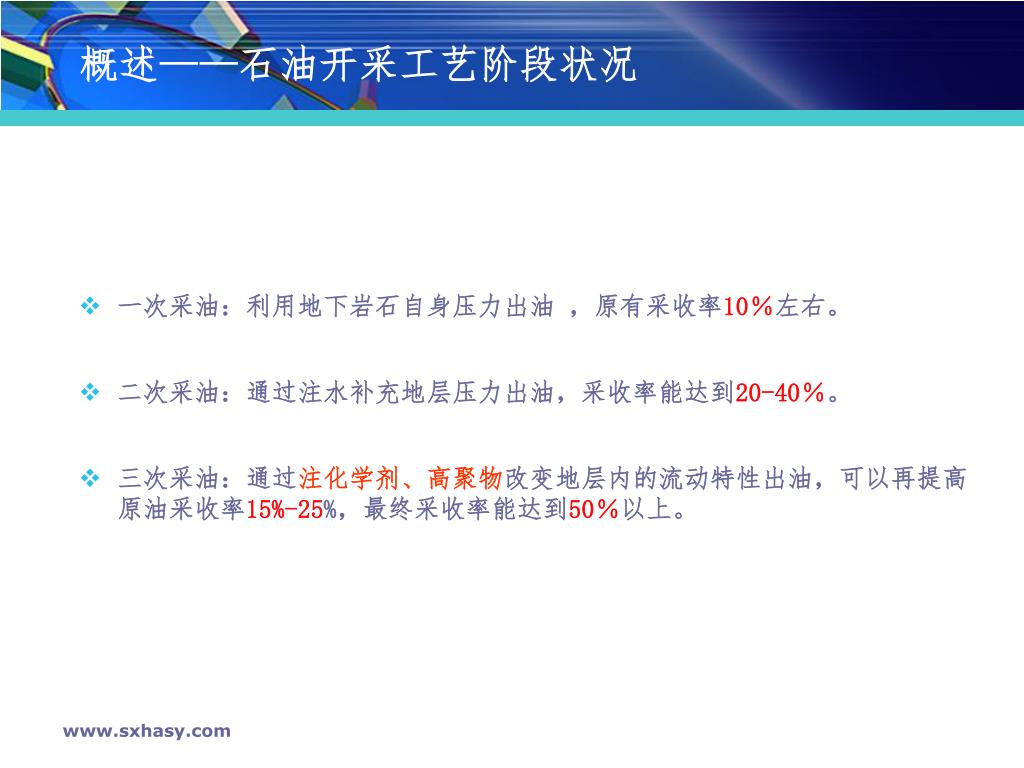

5. 概述——石油开采工艺阶段状况 • 一次采油：利用地下岩石自身压力出油 ，原有采收率10％左右。 • 二次采油：通过注水补充地层压力出油，采收率能达到20-40％。 • 三次采油：通过注化学剂、高聚物改变地层内的流动特性出油，可以再提高原油采收率15%-25%，最终采收率能达到50％以上。

6. 概述 • 采油工业是一项门类复杂的系统工程。二次、三次采油是目前油田普遍应用的提高采收率的有效方法，但油、水井在钻井、完井、采油、注水开发及增产、修井等各种作业之后，随之产生对油气储层的伤害，，油井堵塞问题普遍存在，严重影响了油田的生产和开发。因此，保持注水井和油井的畅通，是采油工程的中心环节。

7. 概述——石油储层伤害堵塞的原因 • 油井开采作业过程中钻井液、注水、压裂、注聚、洗井采用了大量的化学制剂，有机物、聚合物固相颗粒侵入储层造成堵塞伤害。 • 随着二次采油注水开发时间延长，注水井存在严重的细菌、铁离子和无机盐结垢等直接伤害堵塞油层通道；由于地层亲水性，注入水使储层中粘土膨胀或颗粒迁移堵塞油层。注聚井存在严重的聚合物滤饼堵塞，储层渗透率下降，含水升高。 • 储层自身酸敏、水敏黏土矿物遇酸、水都能产生沉淀，如果不及时返排，很容易堵塞储层喉道。当酸液进入孔喉，最先接触颗粒表面的酸敏矿物，被酸蚀后形成凝胶体堵塞孔喉，其结果注水效率越来越低，使主要油流通道堵塞，阻止油流入井，致使石油储层堵塞，导致注入井液压升，难以注入，造成石油产量下降或被迫关井。

8. 概述——开采石油增产增注方法 挖掘石油储层潜能，实现增产增注，是世界各国努力追求的目标。根据油气层的性质，针对由于开采施工使地层堵塞的情况和原因，采取相应的解堵措施，缓解或消除近井地层出现的堵塞，恢复油、水井的生产能力。采用解堵措施，主要有: • 物理方法:如高压水力脉冲振动； • 机械方法:如压裂； • 化学方法:如酸化、氧化等。

9. 化学法增产增注——二氧化氯氧化解堵 • 二氧化氯（CLO2）是一种强氧化剂， CLO2的氯是以四价态存在，其活性为氯的2.63倍，即氯气的有效氯为100%， CLO2的有效氯含量为263%。 • 二氧化氯有极强的氧化能力和杀菌能力 • 二氧化氯是一种具有刺激性气味的气体 • 二氧化氯气体具有易燃易爆不稳定的特点

10. 技术应用——发展史 • 利用二氧化氯强氧化特性，能使聚合物氧化降解，细菌分解杀灭，早在80年代后期美国、加拿大将二氧化氯技术应用于油田开发。 • 1987年美国埃克森化学公司（Exxon chemical co）,麦克格拉赛瑞（McGlatheru M. S）最先用二氧化氯消除聚丙烯酰胺对注聚井的堵塞。 • 1987年D.F波荣斯特（Brost）用二氧化氯+酸的协同效应作用，复合解堵氧化分解聚合物，硫化铁和细菌，回复井底的渗透率。 • 1995年我国大庆油田开始用二氧化氯+酸协同效应复合解堵技术。 • 目前，大庆油田、胜利油田、中原油田、克拉玛依油田、华北油田、长庆油田、延长油田等数十家油田公司都采用二氧化氯+酸油田解堵，油田增产增注产生了良好的经济效益。

11. 技术应用

12. 技术应用——产品类型与技术 由于二氧化氯气体易燃易爆，不易运输和存贮，必须在现场使用前活化发生。因此，必须研究安全、简便的二氧化氯活化发生技术和产品用于油田解堵，达到增产增注目的。 • 美国早期产品：二氧化氯发生系统 次氯酸钠+盐酸+亚氯酸钠→二氧化氯发生系统井上产生二氧化氯溶液→注入井下 • 国内产品：稳定性二氧化氯（固体或液体） ①盐酸（硫酸、磷酸等无机、有机酸） →注入井下，②亚氯酸钠→注入井下活化， ①、②交替进行注入井下,即二氧化氯+盐酸复合解堵 • 启源HA101二氧化氯（固体） 亚氯酸钠+杀菌型固体活化剂→井上活化→二氧化氯溶液一次性注入井下

13. 技术应用

14. 技术应用——作用机理 • 二氧化氯是一种极强的氧化剂，它可将硫化亚铁氧化成水润湿性的氧化物，可将酸化产生的硫化氢氧化成硫酸根离子或亚硫酸根离子，因此不会产生硫化亚铁再次沉淀造成堵塞问题。 • ClO2分子的外层键域有一个未成对的自由电子，具有极强氧化能力和极强的杀菌力。可有效地氧化细胞壁内的酶，使细胞蛋白质的氨基酸氧化分解，有效杀灭各种细菌，从而使细菌死亡。 • ClO2可有效地氧化有机高聚物，使其大分子连段降解，从而可有效解除聚合物残渣的堵塞，并从井底被排出。 • 因此二氧化氯能有效地油井储层解除化学物质堵塞，提高中低渗透储层渗透率，清除注水管线中的污垢，从而提高注水速度，降低压力损失，增加油田采油能力。

15. 技术应用——关键技术 二氧化氯油田解堵技术在我国各大油田进行了推广应用和深入发展，但是，研究可安全生产、简便易得二氧化氯油田解堵剂始终是突破的关键技术和发展目标。二氧化氯油田解堵剂技术需要解决的技术关键： • 爆炸 在二氧化氯生产和使用过程中，存在二氧化氯气体爆炸的安全隐患。 • 腐蚀 二氧化氯具有强氧化性，对设备及管路的腐蚀严重。 • 气味 二氧化氯气体具有强刺激性，对人体皮肤和呼吸道有较严重的刺激性。

16. 存在问题 存在问题 针对老油田长期开采后,多数油水井均出现产量和注水量下降的现象, 二氧化氯油田解堵剂成功地用于油井综合处理工艺，解除地层的有机、无机堵塞及水堵，降低原油的渗滤阻力，改善油气流入井条件，恢复了油井的潜在产能和提高了储量的采出程度。但是，在二氧化氯油田解堵剂成功应用于油田解堵的同时也还存在一些问题： 国内外二氧化氯油田解堵都是采用氯酸盐+酸活化技术，然而在遇到储层酸敏矿物较多时，酸溶蚀酸敏矿物表面产生二次沉淀物，堵塞储层孔喉，形成二次堵塞，此时二氧化氯解堵效果不好甚至无效，特别是低渗透油田。 酸对油井管道、设备腐蚀严重，存在酸液废水回收处理的环保问题。 二氧化氯油田解堵，国内基本都是采用分3－4段泵入井下二氧化氯和酸，存在分段注入工艺复杂问题。井下活化二氧化氯，由于井下储层组分复杂，存在二氧化氯活化不充分，解堵效率降低的问题。美国采用的是井上二氧化氯发生系统。

17. 启源HA101环保型油田解堵剂 针对以上问题，我公司研发了启源HA101环保型二氧化氯油田解堵剂，该解堵剂采用非酸杀菌性固体活化剂，井上安全活化二氧化氯 ，二氧化氯活化效率高， 一次性泵入井下工艺简单，由于解堵剂不采用酸活化，因此对解堵油井储层适应范围宽，解决了酸化二氧化氯不适应酸敏储层矿物问题和酸液腐蚀和废水回收成处理环保问题，该油田解堵剂经过油田应用研究试验，取得了较好的解堵效果。

18. 产品介绍——技术创新点 • 活化剂 采用非酸杀菌性固体活化剂，实现了井上3－5分钟安全快速活化，二氧化氯有效浓度高2000mg/L-3000mg/L,且无大量二氧化氯气体逸出。解决了井上活化二氧化氯气体爆炸和对人体皮肤的刺激问题。活化在PH值中性条件下进行，可在二氧化氯各种使用浓度中进行活化，且溶解与活化同步。 采用非酸杀菌性固体活化剂，避免了常规酸活化剂对酸敏储层的堵赛伤害，非酸杀菌性固体活化比酸活化二氧化氯解堵适应范围宽。 采用非酸杀菌性固体活化剂，避免了常规酸活化剂对油井管道、设备腐蚀严重，存在酸液废水回收处理的环保问题。 • 油田解堵工艺 油田解堵工艺简单， 在井上活化后浓度2000mg/L-3000mg/L的二氧化氯一次性注入井下，封井4-6小时。

19. 产品介绍——技术特点 启源HA-101环保型油田复合解堵剂

20. 产品介绍——性能指标

21. 产品介绍——工艺特点 井上地面进行二氧化氯活化 二氧化氯活化后，再一次性注入井下施工解堵 地面直接完成二氧化氯活化且与溶解同步 二氧化氯活化后的有效浓度高 消除了二氧化氯爆炸的危险隐患，和对人体呼吸系统造成伤害等问题。

22. 产品介绍——解堵特点 二氧化氯油田解堵剂特点 TEXT TEXT 有效二氧化氯 浓度高 井下解堵 作用快 井上活化 高效、 安全、可靠 杀菌固体 活化剂 活化速度快 活化不受 PH值影响

23. 产品介绍——解堵优点 注入工艺简单、 方便、成本低 解堵速度快 作用明显 解堵优点 杀灭细菌、 降解有机高聚物（一般） 提高储层渗透率 疏通流体通道（一般） 反排液无废酸 环保无污染 特别适合酸敏型 地矿油井解堵

24. 延长油田储层特征 延长油田储层特征 延长油田是我国典型的特低渗透油田，储层低孔、低渗、低压。储层成岩作用强烈，岩性十分致密，物性很差。油井自然产能极低，压裂、酸化、注水是主要生产方式。老油田随着开发时间的延长和油水井多次作业过程中压裂液、酸液、注水等长期开采后，多数油水井均出现产量和注水量下降的现象。稳定性二氧化氯产品作为解堵剂在延长石油开采的压裂、酸化采油井提高产能方面起到了明显作用。 采用“二氧化氯+酸”进行油井解堵时，发现对属于低渗、低压、低丰度的延长地区的很多油井，采用“二氧化氯+酸”解堵效果不明显。 在延长油田长2、长3、长4+5和长6 四个油层组含油，主力油层为长6油层。延长油田很多长6油层储层富铁绿泥石含量高是酸化效果欠佳的关键原因之一，酸化过程中绿泥石能被大量溶蚀；残酸形成不溶性沉淀或胶体堵塞喉道;酸化过程中地层微粒间结合力减弱,导致微粒被大量释放;储层渗透率过低,返排困难等 一般油水井的解堵工艺 • 第一步，通过套管将前置液水5-10 T注入井下； • 第二步，选择解堵剂A剂的用量，每1m油层用B剂 水溶液200kg，以及相对应的C 剂的用量； • 第三步，将选择好的质量份数为的B剂加入储罐中，用水稀释至2000mg/L~3000mg/L；二氧化氯（CLO2）是一种强氧化剂， CLO2的氯是以四价态存在，其活性为氯的2.63倍，即氯气的有效氯为100%， CLO2的有效氯含量为263%。

25. 延长油田储层特征 储层富铁绿泥石含量高主要地质因素是常规酸化解堵措施效率低的关键原因之一，特别对特低渗透油层容易被堵塞污染。完井、压裂、有机高分子垢堵塞，酸敏以及回注水（处理污水）外来液细菌污染是导致储层伤害油层堵塞的主要原因。 酸化一般对无机物垢解堵效果较好，有效强的溶蚀能力，但也易形成二次沉淀的堵塞。酸对高分子聚合物、硫化亚铁及细菌等堵塞油层的解除无效。 影响该油田长6储层开发效果的主要因素有：A、潜在因素：绿泥石含量表现为强酸敏。B、外在因素：包括钻井作业、射孔作业、压裂作业、注水作业过程中对储层造成的伤害。根据延长油田很多油井储层堵塞的以上主要原因，公司研制生产了启源HA101环保型二氧化氯油田复合解堵剂，在延长进行油井解堵取得了有效良好的效果。 启源HA101环保型二氧化氯油田复合解堵剂是一种非酸杀菌性固体活化的强氧化剂,不采用常规酸活化二氧化氯，避免了酸对低渗透储层的伤害，可以高效解除油井的高分子聚合物、硫化亚铁及细菌的堵塞。在合理选井的基础上,将其应用于现场,成功解除储层堵塞,取得良好效果。

26. 产品介绍——方法工艺 一般油水井的解堵工艺 • 第一步，通过套管将前置液水5-10 T注入井下； • 第二步，选择解堵剂A剂的用量，每1m油层用B剂 水溶液200kg，以及相对应的C 剂的用量； • 第三步，将选择好的质量份数为的B剂加入储罐中，用水稀释至2000mg/L~3000mg/L；二氧化氯（CLO2）是一种强氧化剂， CLO2的氯是以四价态存在，其活性为氯的2.63倍，即氯气的有效氯为100%， CLO2的有效氯含量为263%。

27. 产品介绍——方法工艺 • 第四步，称取质量份数为4-6份的C剂，加入含有B剂稀释后的水溶液的储罐中，体系即刻由无色或淡黄为变黄色，即二氧化氯被活化，作为工作液； • 第五步，将第五步的解堵剂通过套管一次性全部注入地层； • 第六步，通过套管将后置液水5-10T注入井下，将活化后工作液解堵剂挤压进射孔段； • 第七步，关井4-12小时。

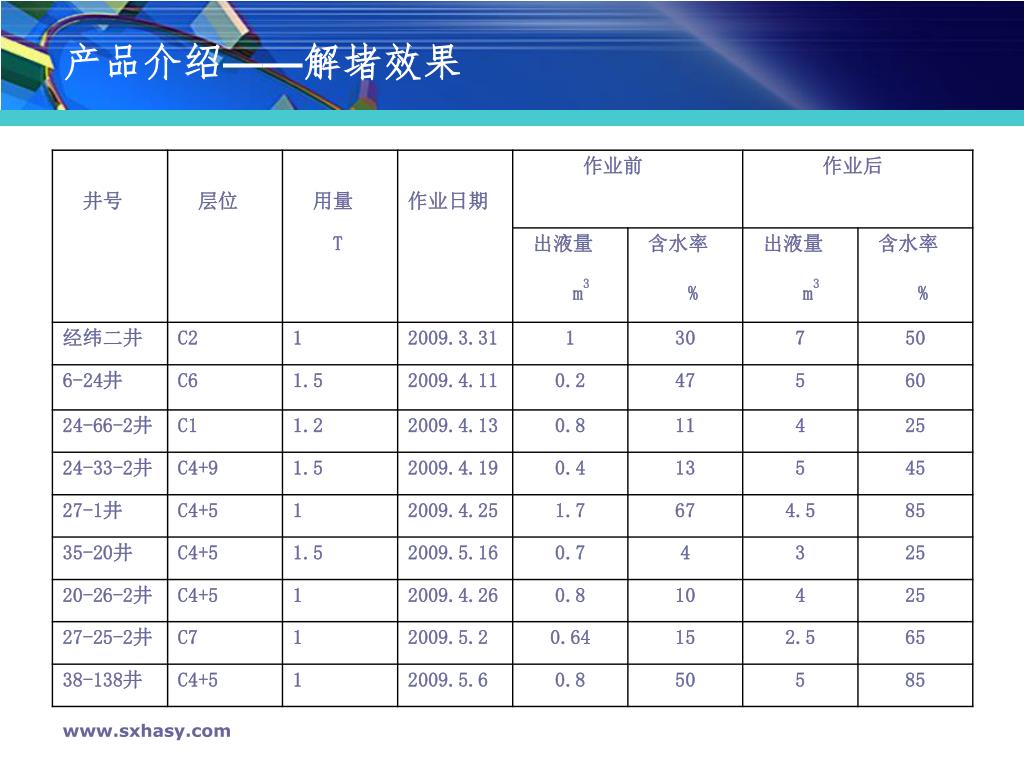

28. 产品介绍——解堵效果

29. 产品介绍——结论 • 启源二氧化氯油田解堵剂具有快速活化生成高浓度二氧化氯的特征，且无大量二氧化氯气体逸出。本解堵方法具有一次性全部注入活化的二氧化氯为主的复合解堵剂到油井底层，操作简单，解堵安全高效，无废酸返排的环保特征。实际应用油田解堵适应范围宽，特别适应酸敏矿物储层二氧化氯解堵，增产增注效果明显。 • 启源二氧化氯油田解堵剂可广泛用于油、水井解堵，注聚井解堵、压裂解堵、油井解堵、注水井增注； • 启源二氧化氯油田解堵剂可与多脉冲高能气体压裂技术联用与高压水射流技术联用；

30. 产品介绍——结论 • 启源二氧化氯油田解堵剂可油田管道清洗，工业循环水杀菌灭藻等，用途广阔。 • 启源HA101环保型二氧化氯油田复合解堵剂在长2、长6、长4+5、长7等各个油层位解堵增产增注效果都比较良好的通用性，同时具备国内各种油田解堵的通用性，特别适应酸敏储层解堵。该解堵剂不使用酸，不污染环境，具有强氧化特性，操作简单，可以单独解堵使用，也可以结合酸化解堵使用，还可以在油田污水处理厂杀菌灭藻使用，因此该二氧化氯油田解堵剂用途广泛，建议在各采油厂推广使用。

31. 联系方式 地址：西安市高新区唐延路35号旺座现代城E座20层 邮编：710065 电话：029-86691656-8007，8015 刘白胡 万海峰 传真：029-86691656-8002 邮箱：haianshiye@126.com 网址：www.sxhasy.com

32. Thank You ! www.sxhasy.com
