  1. HERRAMIENTAS CASE PARA MODELAMIENTO DE DATOS

  2. Mejorar el modelo físico de datos • Es necesario modificar el PDM por: • Integridad de datos – adicionar restricciones a las columnas • Consistencia de datos – utilizar integridad referencial declarativa • Usabilidad/Seguridad – crear vistas • Rendimiento – adicionar otras llaves e índices • Se hacen a nivel físico porque dependen de las capacidades del DBMS que se esté utilizando

  3. Reglas del negocio y la mejora del PDM • PowerDesigner: • Transfiere las reglas del negocio del CDM al PDM • Aplica las reglas del negocio al PDM cuando éste es generado a partir del CDM • El usuario aplica reglas a objetos del PDM que no corresponden a objetos del CDM • Ejemplo, una vista

  4. Integridad y consistencia de datos • Tipos de restricciones: • A nivel de tabla • A nivel de columna • Integridad referencial

  5. Restricciones a nivel de tabla y columna • Para forzar requerimientos de datos y para aplicar restricciones • PowerDesigner usa restricciones a las que les coloca un nombre para definir restricciones a nivel de tabla y columna • Los parámetros de chequeo definen rangos de valores y reglas de validación

  6. Parámetros estándar Controles para datos comunes Definidos a nivel conceptual Chequeos adicionales Escritos como sentencias SQL %MINMAX%, %LISTVAL% y %RULES% Parámetros de chequeo

  7. Mínimo Máximo Default Lista de valores Rótulo Unidad Formato Minúsculas Mayúsculas Inmodificable Propiedades para chequeo estándar

  8. Chequeos adicionales • %MINMAX% – Valores mínimo y máximo definidos en una caja de grupo (group box) • %LISTVAL% – Lista de valores en una caja de grupo • %RULES% – Validación de expresiones de reglas del negocio definidas en la página de expresiones del servidor

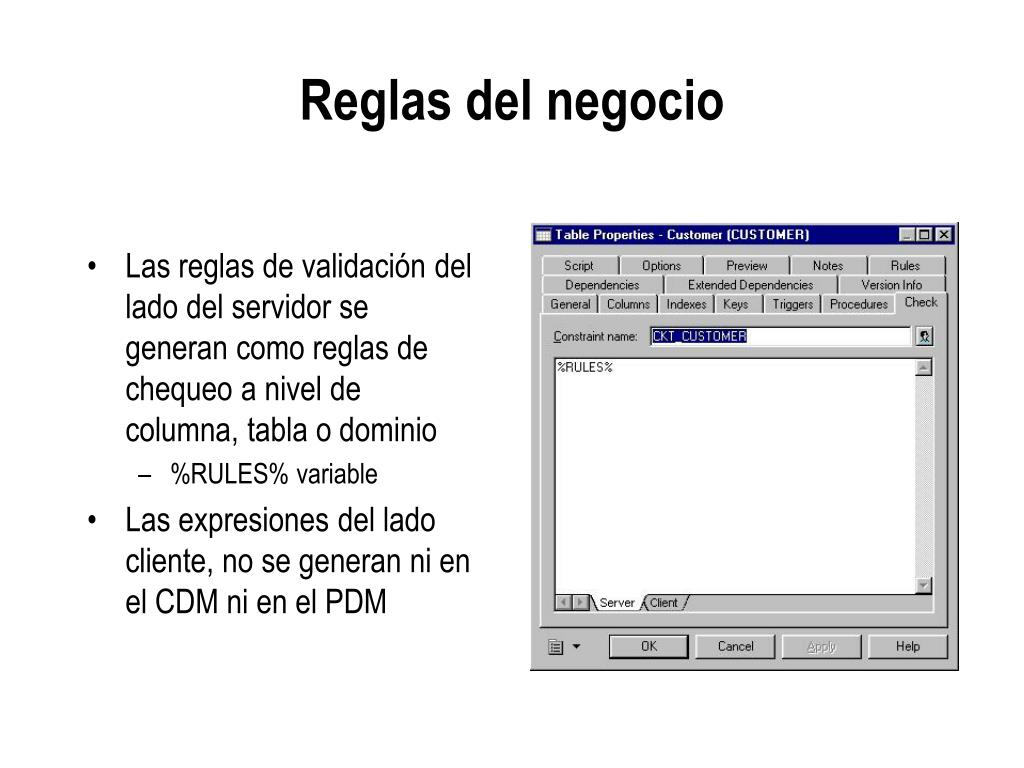

  9. Reglas del negocio • Las reglas de validación del lado del servidor se generan como reglas de chequeo a nivel de columna, tabla o dominio • %RULES% variable • Las expresiones del lado cliente, no se generan ni en el CDM ni en el PDM

  10. Expresión de reglas • En PowerBuilder una regla se escribe como una expresión que combina variables y literales que luego se llevan a SQL y se evalúan para ver si están correctas a nivel del PDM • Generalmente para las reglas a nivel de tabla se debe escribir el código • Para reglas a nivel de columna se puede utilizar la variable %COLNCODE%

  11. Integridad referencial • Conjunto de reglas que determinan el comportamiento de las referencias entre entidades • Indican qué pasa cuando: • En una tabla padre se actualizan o borran valores de una columna que está referenciada • En una tabla padre se borra una fila que tiene una columna que está referenciada • Una relación obligatoria termina en una restricción de no nulo en la columna de la tabla padre

  12. Nombre y código de la referencia Comentario Tabla padre Tabla hija Indicador de generación Propiedades generales de la integridad referencial

  13. Propiedades de Join • Para especificar los join entre tablas encadenadas por referencias • Reutilizar columnas • Migrar columnas • Cancelar migración • Auto Ajuste del orden de encadenamiento • Opciones del modelo • Encadenamiento default al momento de creación • Auto migración de columnas

  14. Nombre de la restricción Método de implementación Declarativa Por triggers Cardinalidad Restricción para actualización Restricción para borrado Padre obligatorio Chequeo al hacer commit Permitir cambios en el padre Propiedades para integridad

  15. Métodos de implementación • Declarativo Continua …

  16. Métodos de implementación • Por trigger

  17. Restricciones para actualización y borrado • Ninguna • Restrictivo • En cascada • Colocando nulo • Colocando el default

  18. Integridad referencial y las reglas del negocio • Las restricciones de la integridad referencial deben basarse en una o más reglas del negocio • Una regla define indirectamente una restricción

  19. Definir vistas • Para mejorar la usabilidad y seguridad de los datos • Forma alterna de ver los datos de una o más tablas • Subconjunto de filas y columnas • Con la consulta SQL a una o más tablas se genera una tabla lógica (virtual)

  20. Crear vistas • Dos formas para crear vistas: • Crear la vista a partir de tablas seleccionadas en el PDM • Crear una vista vacía, y luego seleccionar las tablas de una lista de tablas

  21. Propiedades de la vista • Propietario • Uso • Generar • Usuario predefinido • Columnas

  22. Modificar la consulta SQL • Editor externo • Propiedades • Editor SQL • Adicionar una consulta

  23. Propiedades de la consulta • Pestañas para cada sección de la consulta • Especificar columnas y alias de cada una

  24. Editor SQL • Tipos de objetos • Objetos disponibles • Caja de texto para el script de la consulta • Herramienta para Funciones • Herramienta para operadores

  25. Llaves • Identificadores en el CDM generan llaves en el PDM • Identificadores primarios generan llaves primarias y foráneas • Identificadores diferentes del identificador primario generan llaves alternas

  26. Independiente uno-a-muchos Identificador primario da Llave primaria en el lado de uno Llave foránea en el lado de muchos Relación dependiente Identificador primario Identifica llave foránea en la tabla dependiente Columnas migradas se integran en la llave primaria si ella ya existe Independiente muchos-a-muchos El identificador primario de ambas entidades migran a la tabla encadenada como llaves primaria/foránea Independiente uno-a-uno El identificador primario de la entidad dominante migra a la otra tabla como llave foránea Tipo de llave generada El tipo de llave generada depende de la cardinalidad y tipo de dependencia

  27. Tipo de llave generada

  28. Llave alterna • Una o más columnas tales que cada uno de sus valores corresponde a una y solo una fila en la tabla • Mejora la usabilidad: La alternativa debe ser sobre un dato muy familiar para el usuario • Ejemplo: Cédula en cambio de código del empleado • Mejora la seguridad: Oculta los valores de llave primaria a los usuarios finales • La llave alterna puede ser una llave alterna pero no una llave primaria

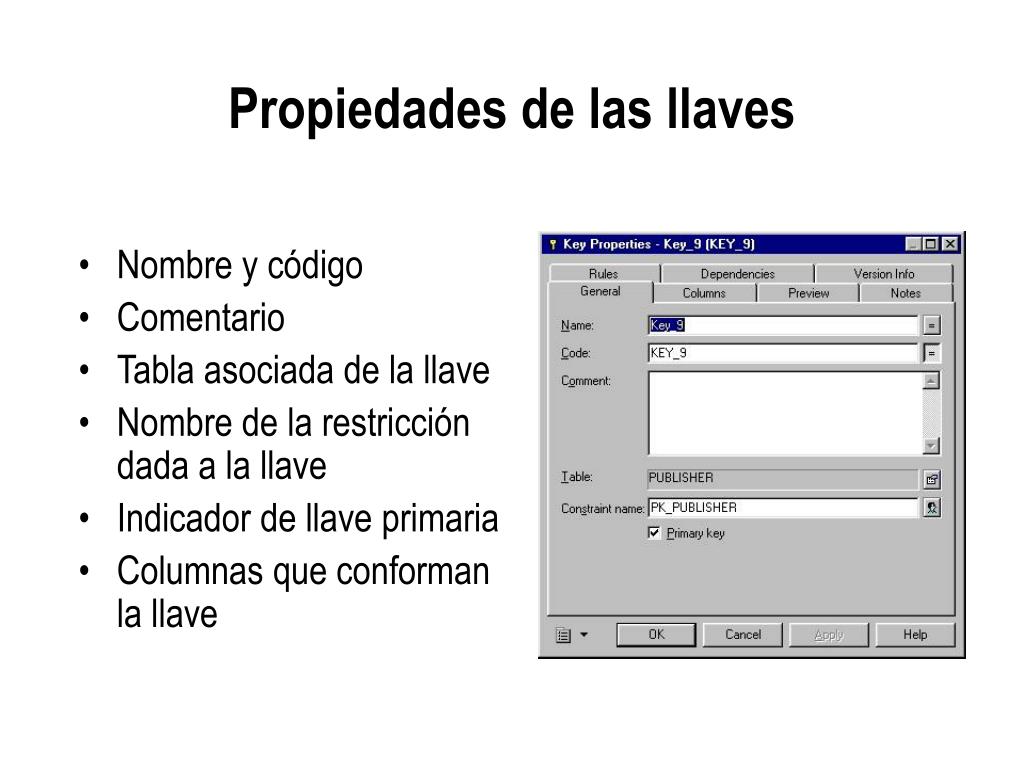

  29. Propiedades de las llaves • Nombre y código • Comentario • Tabla asociada de la llave • Nombre de la restricción dada a la llave • Indicador de llave primaria • Columnas que conforman la llave

  30. Índices • Estructura de datos asociados a una tabla donde sus valores llaves están lógicamente ordenados • Cada llave genera un índice único o una restricción de unicidad • Mejora el rendimiento de las bases de datos en las operaciones de lectura • Puede desmejorar el rendimiento de operaciones que requieran modificar los índices, por ejemplo en sentencias de inserciones, actualizaciones y borrados • Crear índices en columnas que se accesen de forma regular y donde el tiempo de respuesta es importante • Efectivo cuando se usa en columnas que contienen valores únicos Continua …

  31. Índices • Crea un índice definido por el usuario asociado a una o más columnas, o • Crea un índice encadenado a una llave primaria, llave alterna o llave foránea

  32. Tipos de índices • Llave primaria • Llave foránea • Único • Cluster • Definido por el usuario • Llave alterna

  33. Propiedades de los índices • Nombre, código, Comentario • Tipo de índice • Tabla • Columnas • Reglas • Dependencias • Vista previa • Opciones específicas a cada DBMS

  34. Chequeo de un PDM • Reglas • Cada nombre de objeto debe ser único • Cada tabla debe tener por lo menos una columna • Cada índice debe tener por lo menos una columna • Cada referencia debe tener por lo menos un par de columnas • Las restricciones del modelo deben ser compatibles con las restricciones que acepte la base de datos utilizada

  35. Tipos de chequeo • Tabla • La longitud del nombre y del código no pueden exceder la longitud máxima especificada en el DBMS • Los nombres de las restricciones no pueden estar en conflicto con los nombres de los índices • Columna • Las columnas incluidas en una llave o índice único deben ser obligatorias, en la mayoría de los DBMS • Índice • Un índice no debe incluir otro • Llave • Referencia

  36. Nivel de severidad • Error – es un problema grave que impide la generación de la base de datos • Warning – Indica un problema leve o una recomendación • Algunos errores se pueden auto-corregir

  37. Fijar opciones para el chequeo del PDM

  38. Seleccionar los objetos a chequear

  39. Corrección de errores

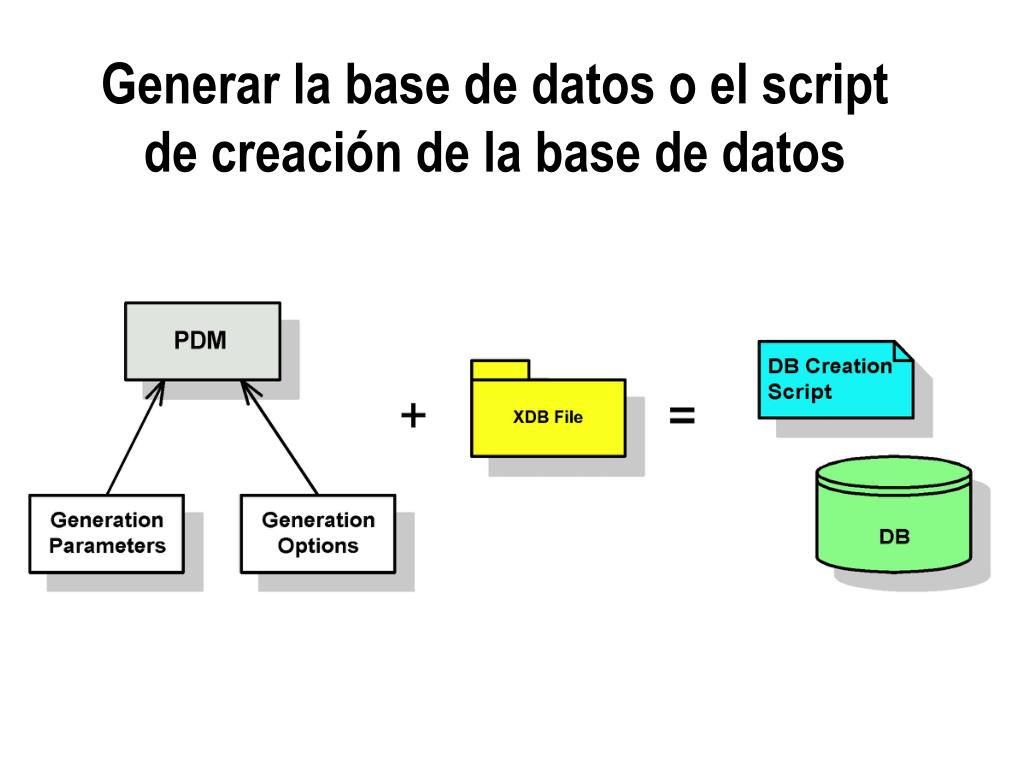

  40. Generar la base de datos o el script de creación de la base de datos

  41. Editor para definir el DBMS • Archivo tipo XDB • Archivo de definición del DBMS en XML • Especificaciones para un DBMS en particular • Sintaxis para generar bases de datos, triggers, procedimientos almacenados • Editar un DBMS, actualmente editando el archivo XDB

  42. Definir el DBMS • Copiar un DBMS existente • Comparar dos DBMS • Seleccionar dos DBMS para intercalar • Importar un DBMS

  43. Propiedades DBMS • Dos categorías: • General • Script • Una categoría puede contener subcategorías, campos y valores de campo

  44. Modificar la definición del DBMS • Los cambios se aplican de manera diferente de acuerdo a la forma como el DBMS esté asociado con el modelo • Share – las modificaciones hechas a un DBMS son compartidas por todos los PDM que usan ese DBMS • Copy – Las modificaciones hechas a un DBMS no afectan al PDM

  45. Añadir atributos extendidos • Usados como variables durante la generación • Los tipos de atributos extendidos definen los tipos de datos y los valores autorizados de los atributos extendidos • Una vez se ha añadido, se presenta la facilidad para ingresar otro

  46. Generación de la base de datos • Ejecutar un script directamente utilizando ODBC • Generar un script para ejecutarlo posteriormente en el DBMS • En ambos casos, los comandos de generación se guardan en un archivo donde está el script
