f( ώ ) =

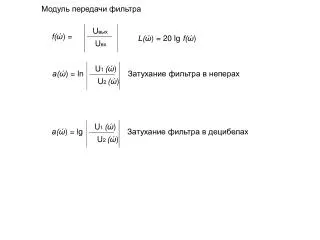

1. Модуль передачи фильтра Uвых f(ώ) = L(ώ) = 20 lg f(ώ) Uвх U1 (ώ) а(ώ) = ln Затухание фильтра в неперах U2 (ώ) U1 (ώ) а(ώ) = lg Затухание фильтра в децибелах U2 (ώ)

2. Фильтр нижних частот Частотная зависимость затухания a дБ Полоса задерживания Полоса пропуска- ния Полоса перехода ПП ПЗ f Гц

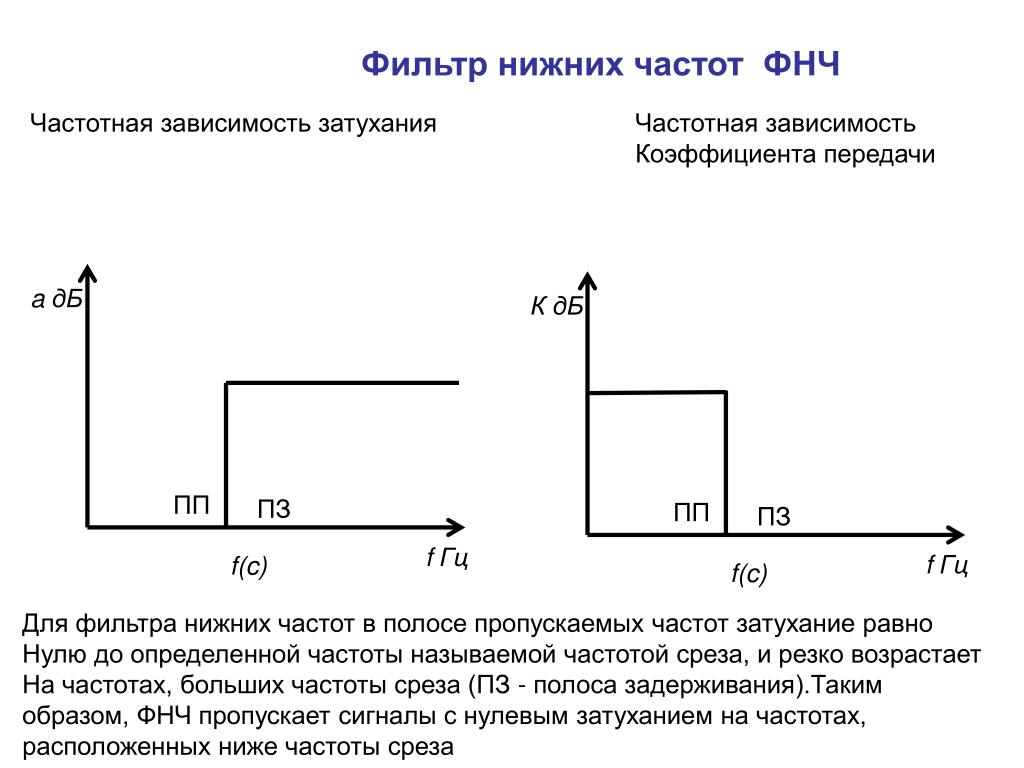

3. a дБ ПП ПЗ f Гц f(c) Фильтр нижних частот ФНЧ Частотная зависимость затухания Частотная зависимость Коэффициента передачи КдБ ПП ПЗ f Гц f(c) Для фильтра нижних частот в полосе пропускаемых частот затухание равно Нулю до определенной частоты называемой частотой среза, и резко возрастает На частотах, больших частоты среза (ПЗ - полоса задерживания).Таким образом, ФНЧ пропускает сигналы с нулевым затуханием на частотах, расположенных ниже частоты среза

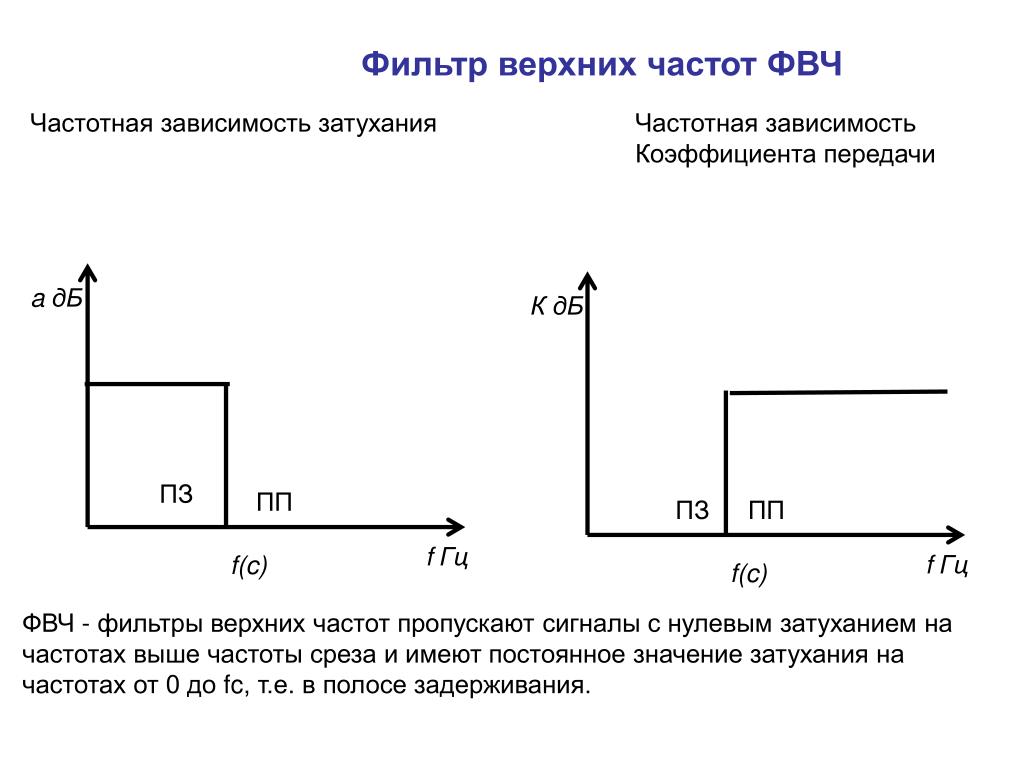

4. Фильтр верхних частот ФВЧ Частотная зависимость затухания Частотная зависимость Коэффициента передачи a дБ КдБ ПЗ ПП ПЗ ПП f Гц f Гц f(c) f(c) ФВЧ - фильтры верхних частот пропускают сигналы с нулевым затуханием на частотах выше частоты среза и имеют постоянное значение затухания на частотах от 0 до fc, т.е. в полосе задерживания.

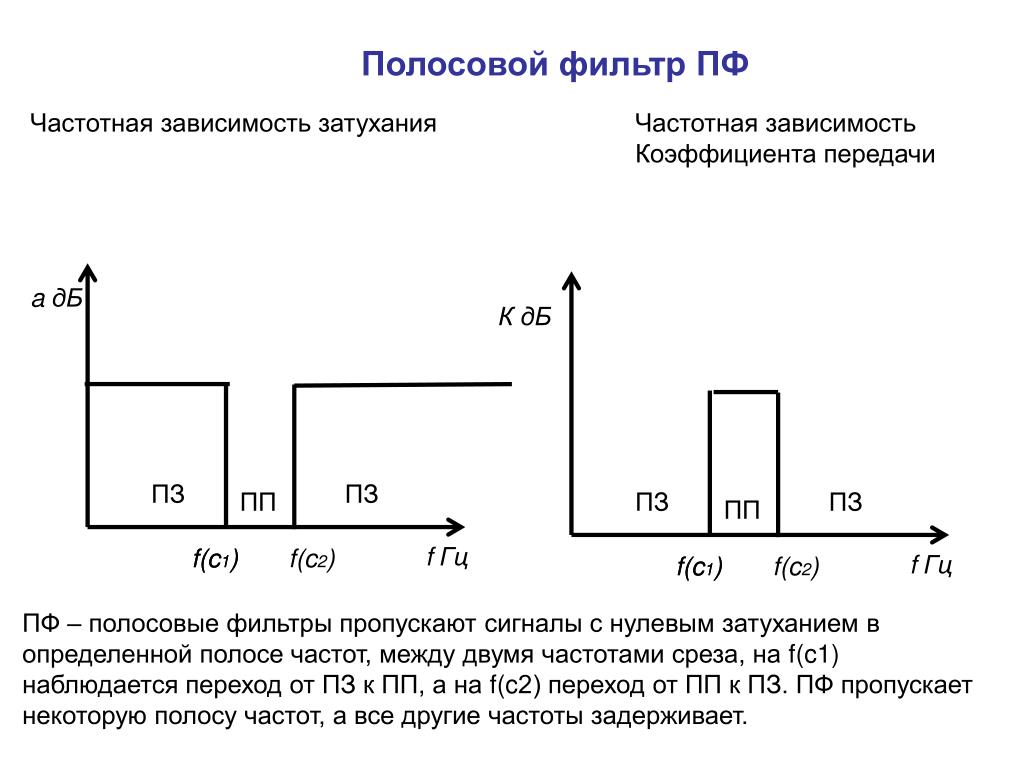

5. a дБ ПЗ ПЗ ПП f Гц f(c1) f(c2) Полосовой фильтр ПФ Частотная зависимость затухания Частотная зависимость Коэффициента передачи КдБ ПЗ ПЗ ПП f(c1) f Гц f(c1) f(c1) f(c2) ПФ – полосовые фильтры пропускают сигналы с нулевым затуханием в определенной полосе частот, между двумя частотами среза, на f(c1) наблюдается переход от ПЗ к ПП, а на f(c2) переход от ПП к ПЗ. ПФ пропускает некоторую полосу частот, а все другие частоты задерживает.

6. Режекторный фильтр РФ Частотная зависимость затухания Частотная зависимость Коэффициента передачи a дБ КдБ ПП ПП ПП ПЗ ПП ПЗ f Гц f(c1) f(c1) f(c2) f Гц f(c1) f(c1) f(c2) РФ – режекторные (заграждающие фильтры) пропускают сигнал на всех частотах, кроме интервала, расположенного между полосами среза от f(c1) до f(c2),т.е. задерживает некоторую полосу частот. На частотах среза у РФ также наблюдается резкий переход от ПЗ к ПП на f(c1) и от ПП к ПЗ на f(c2)

7. а в а в U2 U2 U1 U1 Цепи с переключающими конденсаторами U1 > U2 ток протекает от точки а к точке в. Конденсатор заряжается и в цепи протекает ток Конденсатор разряжается и в цепи протекает ток а в U2 U1

8. Мостовой фильтр Z1 Z2 Цепочечный фильтр Z3 Z1 Z4 Z2

9. Цепочечный фильтр Z3 Z1 Z4 Z2 Г-образный прямой Г-образный обратный Т-образный Z3 Z1 Z3 Z1 Z1 Z2 Z2 Z1 П-образный Z3 Z2
