2.5 液体流过小孔和缝隙的流量

2.5 液体流过小孔和缝隙的流量. 液压传动中常利用液体流经阀的小孔或缝隙来控制流量和压力，以达到调速和调压的目的。 液压元件的泄漏也属于缝隙流动，因而研究小孔或缝隙的流量计算，了解其影响因素，对于合理设计液压系统，正确分析液压元件和系统的工作性能是很有必要的。. 2.5.1 液体流过小孔的流量. 薄壁孔 (l/d≤0.5). 短孔（ 0.5<l/d≤4 ）. 流经短孔的流量可用薄壁孔的流量公式计算. 细长孔（ l/d>4 ）. 1. 薄壁小孔. 2. 短孔. 3 ．细长孔. 节流口通用公式. 2.5.2 液体流过缝隙的流量.

livingston-aron
Download Presentation

2.5 液体流过小孔和缝隙的流量

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

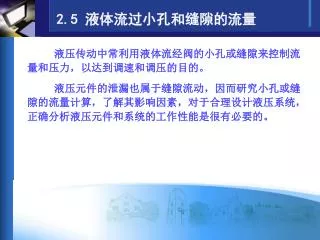

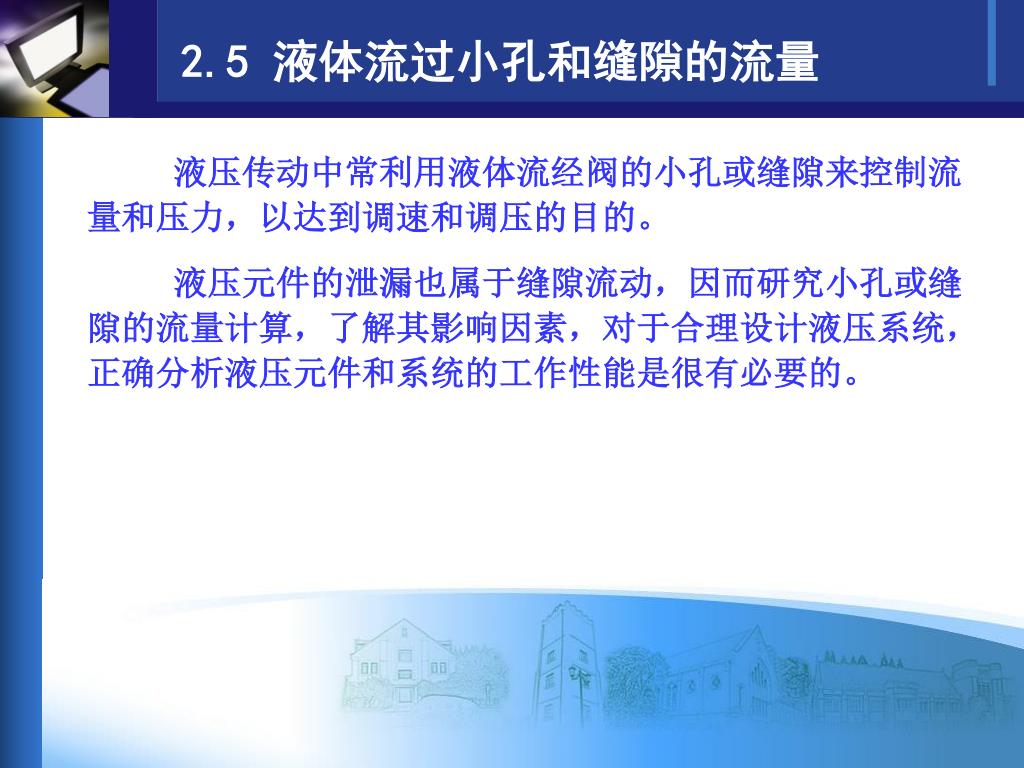

  1. 2.5 液体流过小孔和缝隙的流量 液压传动中常利用液体流经阀的小孔或缝隙来控制流量和压力，以达到调速和调压的目的。 液压元件的泄漏也属于缝隙流动，因而研究小孔或缝隙的流量计算，了解其影响因素，对于合理设计液压系统，正确分析液压元件和系统的工作性能是很有必要的。

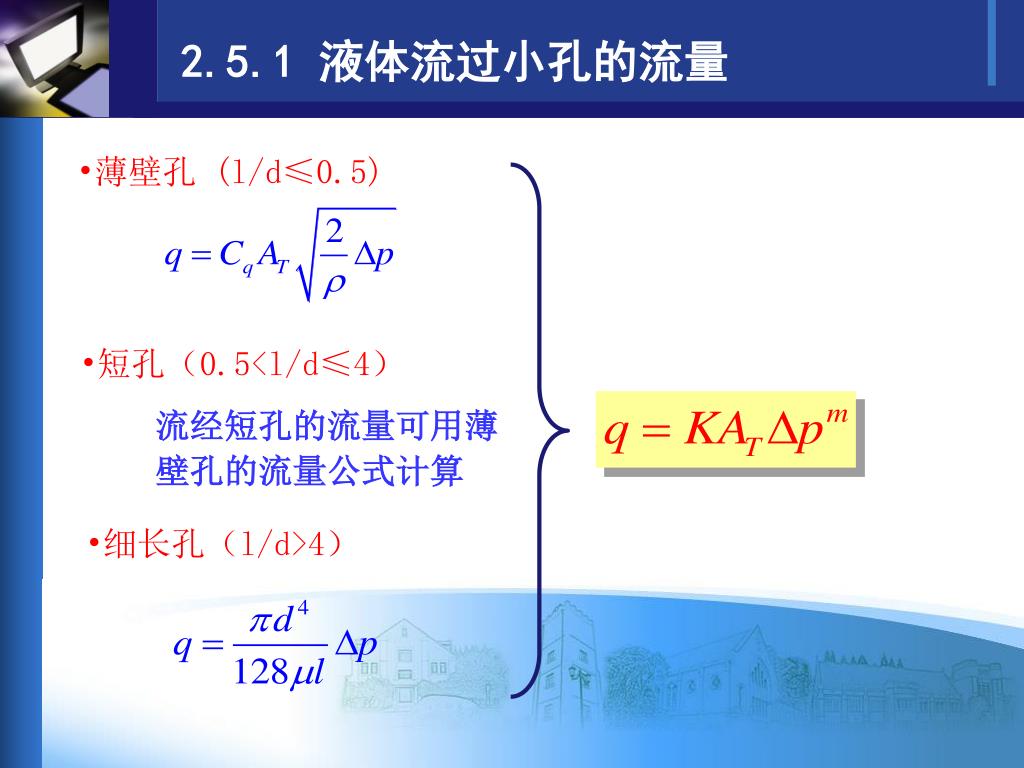

  2. 2.5.1 液体流过小孔的流量 • 薄壁孔 (l/d≤0.5) • 短孔（0.5<l/d≤4） 流经短孔的流量可用薄壁孔的流量公式计算 • 细长孔（l/d>4）

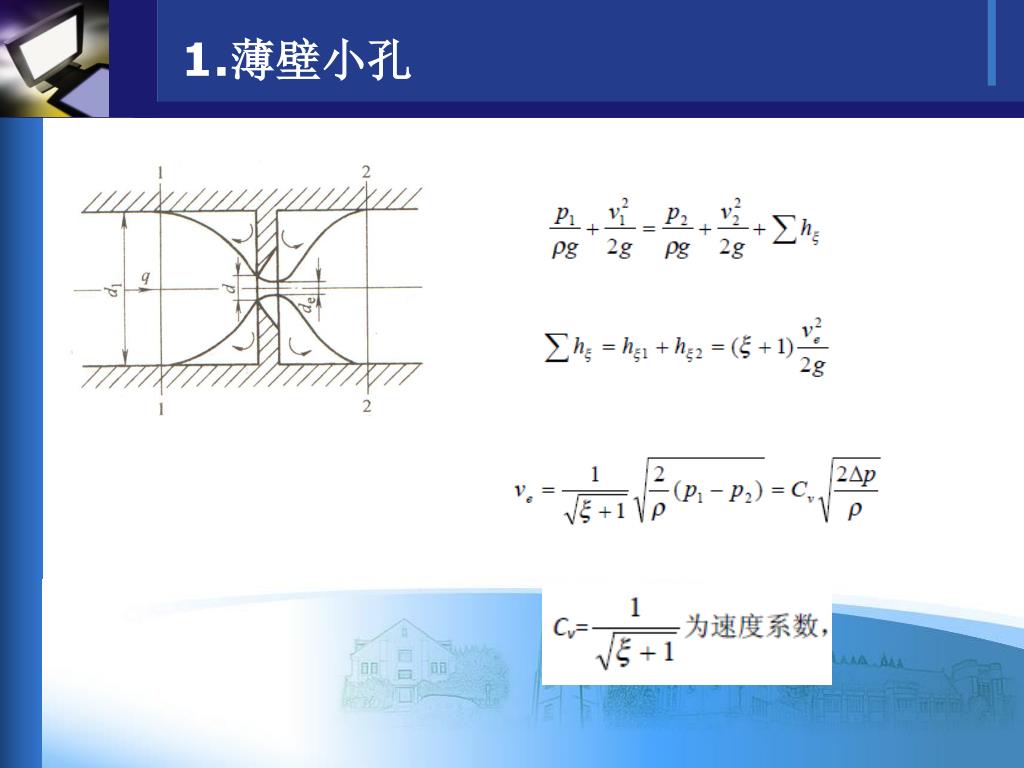

  3. 1.薄壁小孔

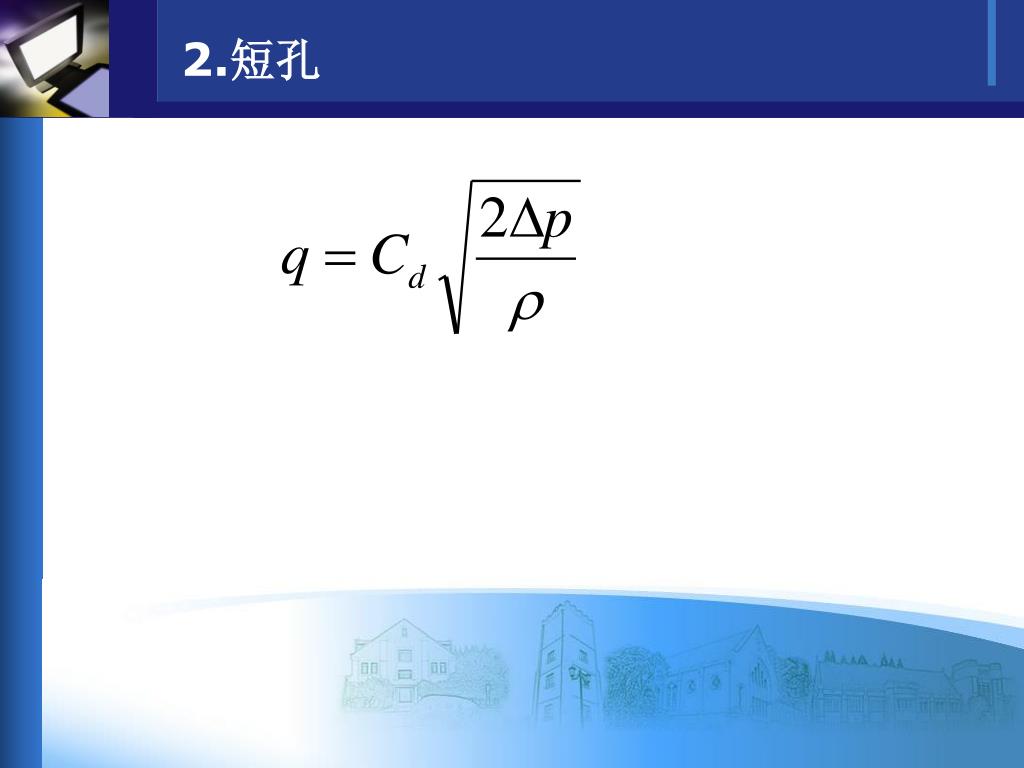

  4. 2.短孔

  5. 3．细长孔

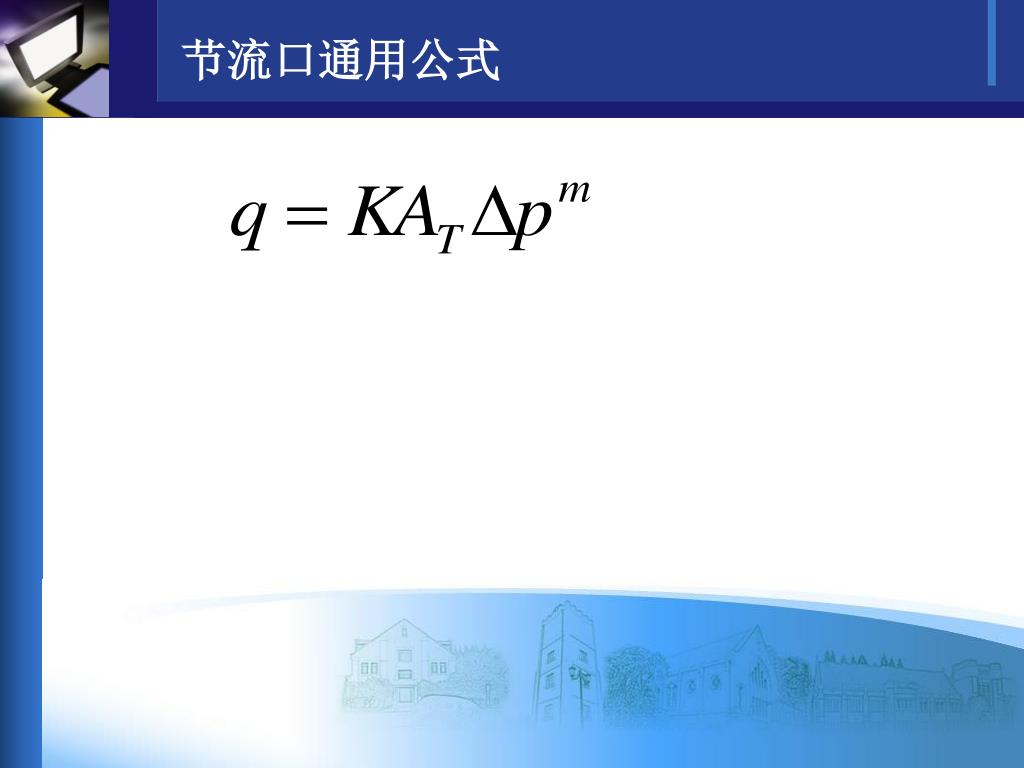

  6. 节流口通用公式

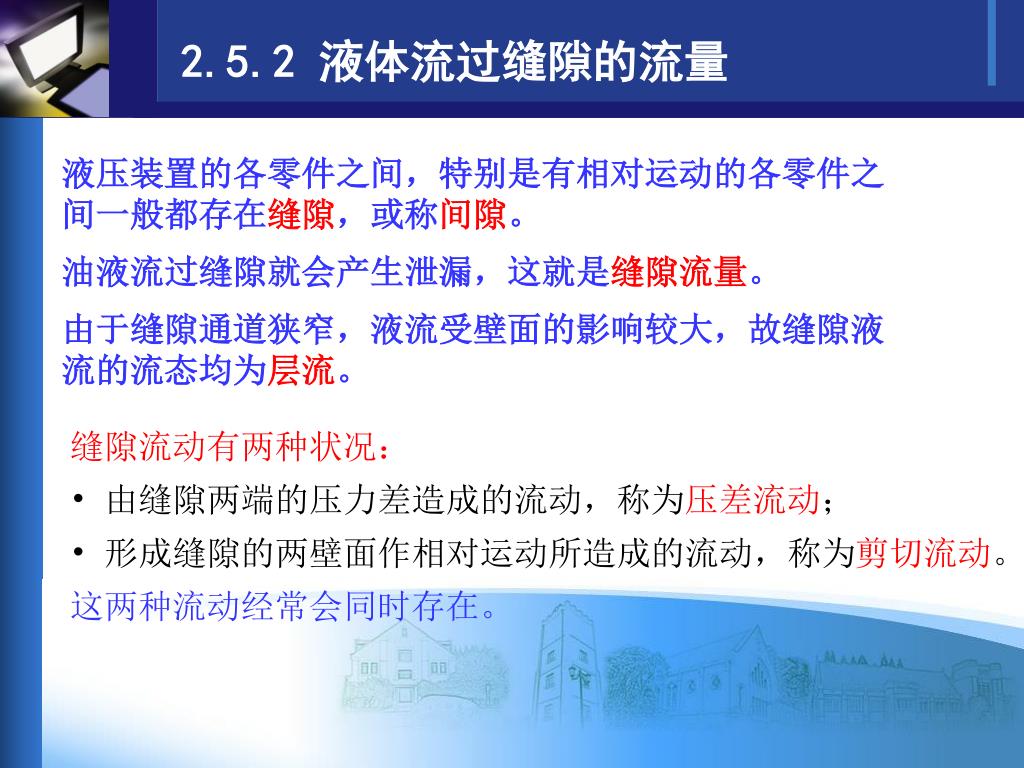

  7. 2.5.2 液体流过缝隙的流量 液压装置的各零件之间，特别是有相对运动的各零件之间一般都存在缝隙，或称间隙。 油液流过缝隙就会产生泄漏，这就是缝隙流量。 由于缝隙通道狭窄，液流受壁面的影响较大，故缝隙液流的流态均为层流。 • 缝隙流动有两种状况： • 由缝隙两端的压力差造成的流动，称为压差流动； • 形成缝隙的两壁面作相对运动所造成的流动，称为剪切流动。 • 这两种流动经常会同时存在。

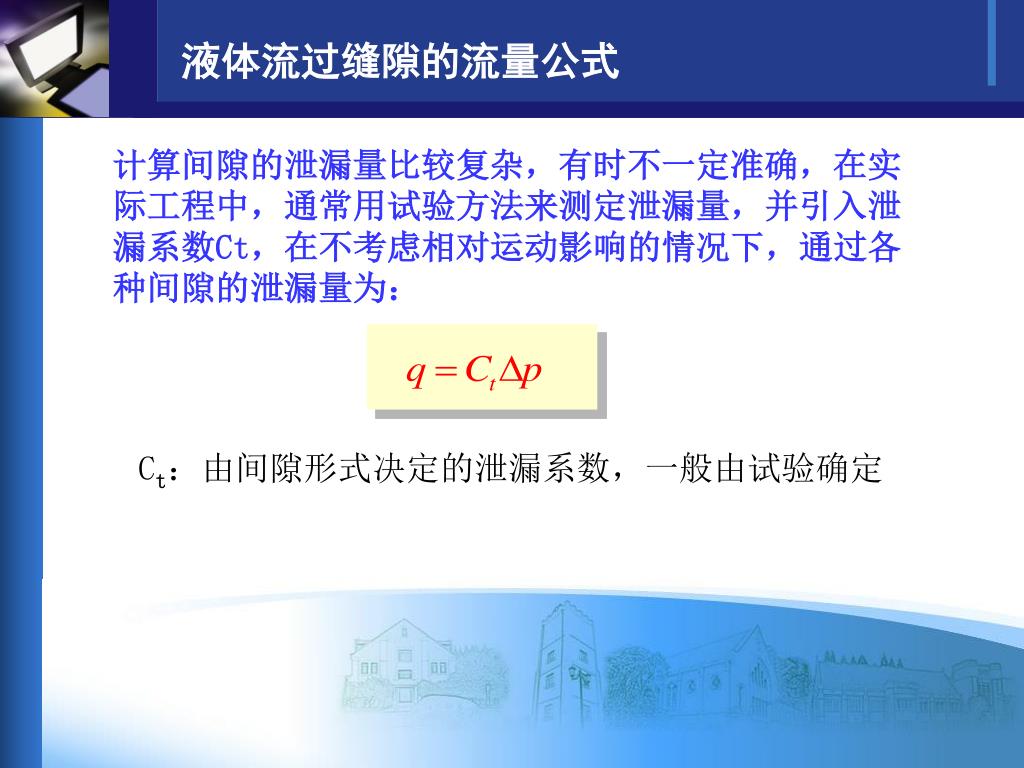

  8. 液体流过缝隙的流量公式 计算间隙的泄漏量比较复杂，有时不一定准确，在实际工程中，通常用试验方法来测定泄漏量，并引入泄漏系数Ct，在不考虑相对运动影响的情况下，通过各种间隙的泄漏量为： Ct：由间隙形式决定的泄漏系数，一般由试验确定
