  1. ПОСТАВЉАЊЕ КУЋНЕ ИНСТАЛАЦИЈЕ

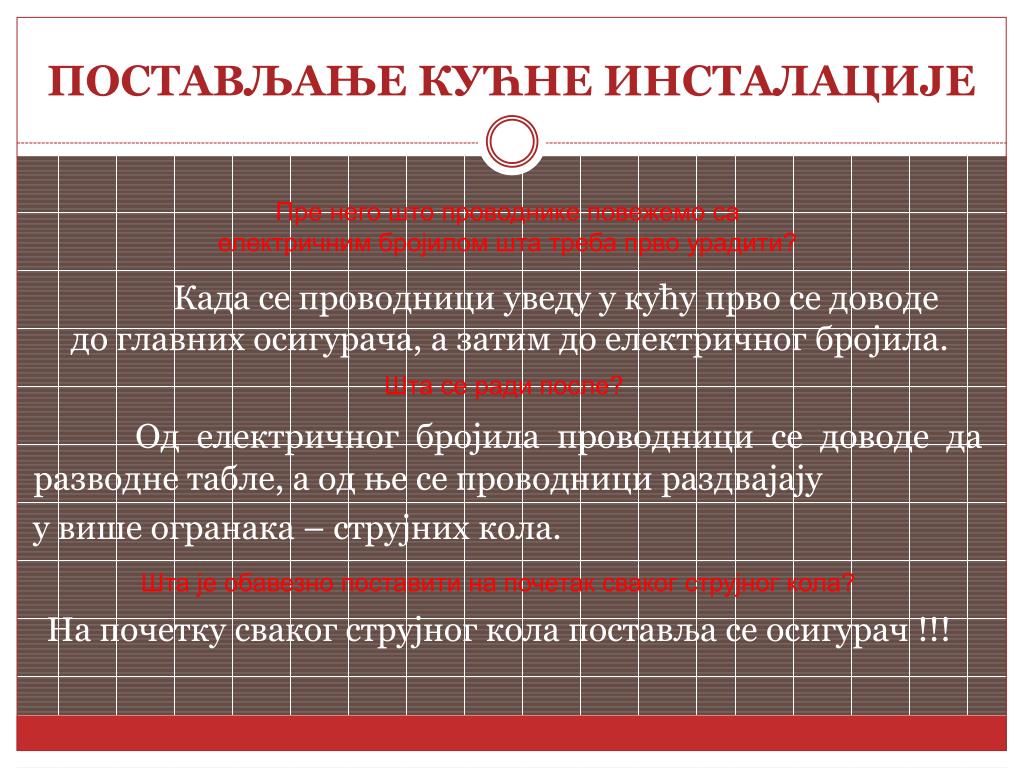

  2. ПОСТАВЉАЊЕ КУЋНЕ ИНСТАЛАЦИЈЕ Од електричног бројила проводници се доводе да разводнетабле, а од ње се проводницираздвајају увишеогранака – струјнихкола. Пре него што проводнике повежемо са електричним бројилом шта треба прво урадити? Када се проводници уведу у кућу прво се доводе до главних осигурача, а затим до електричног бројила. Шта се ради после? Шта је обавезно поставити на почетак сваког струјног кола? На почетку сваког струјног кола поставља се осигурач !!!

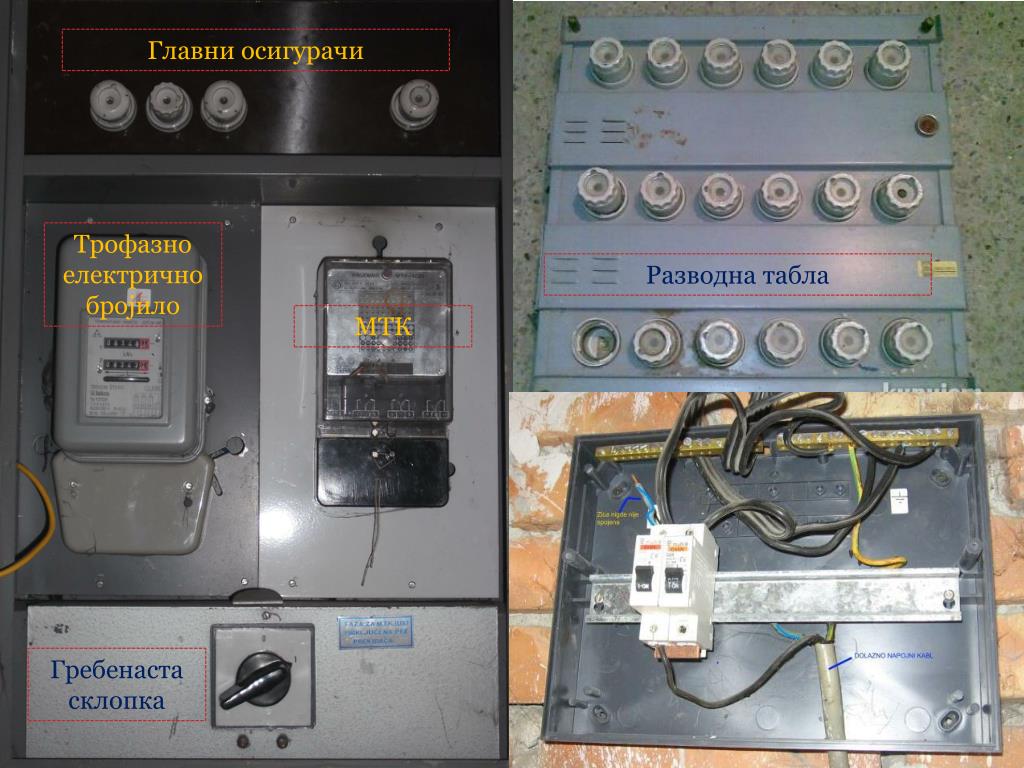

  3. Главни осигурачи Трофазно електрично бројило Разводна табла МТК Гребенаста склопка

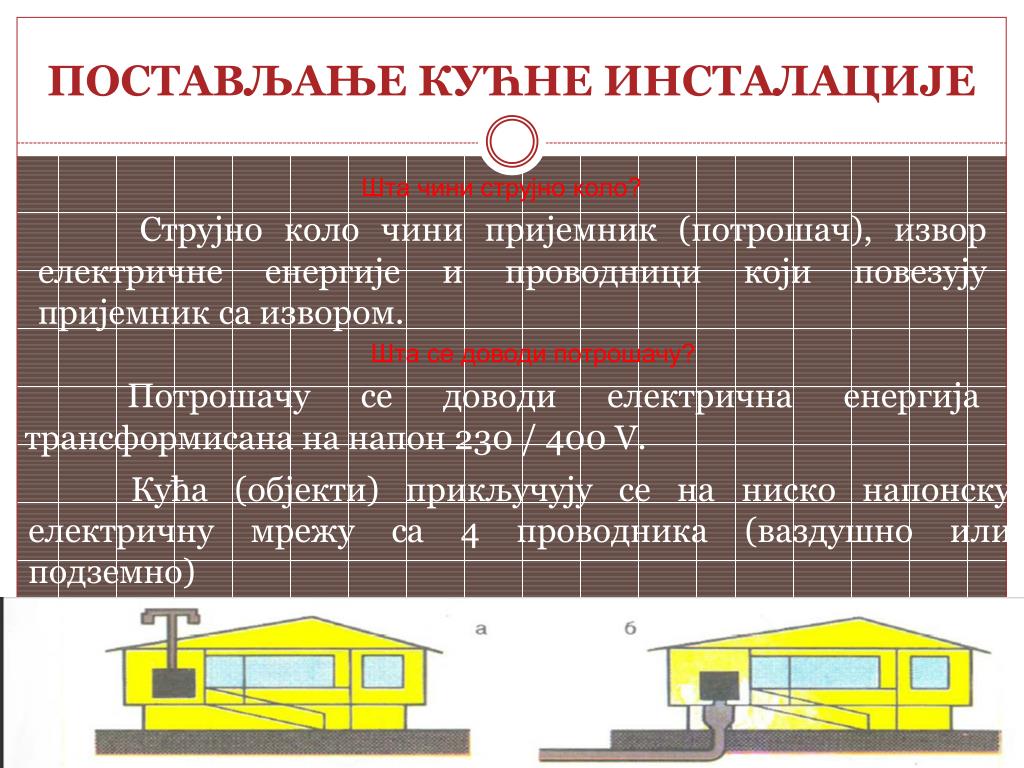

  4. ПОСТАВЉАЊЕ КУЋНЕ ИНСТАЛАЦИЈЕ Шта чини струјно коло? Струјноколочинипријемник (потрошач), изворелектричнеенергијеипроводницикојиповезујупријемниксаизвором. Шта се доводи потрошачу? Потрошачуседoвoди електричнаенергијатрансфoрмисaнa нa напон 230 / 400 V. Кућа (објекти) прикључујусенанисконапонскуелектричнумрежуса 4 проводника (ваздушноилиподземно)

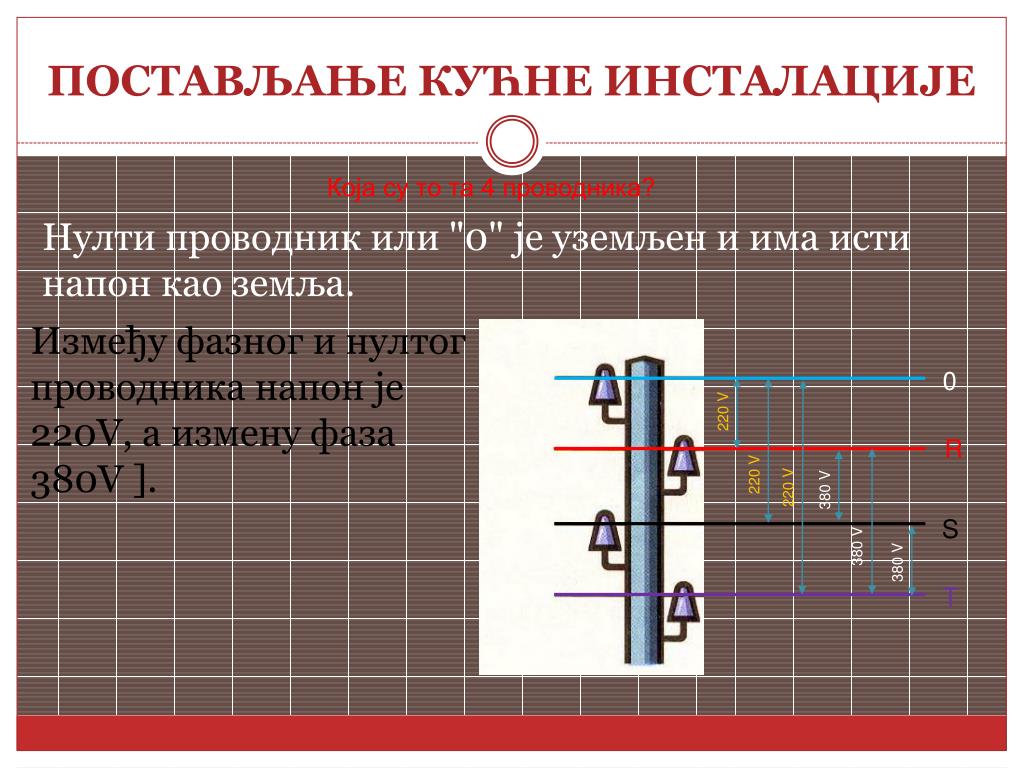

  5. ПОСТАВЉАЊЕ КУЋНЕ ИНСТАЛАЦИЈЕ Која су то та 4 проводника? Нултипроводникили "0" јеуземљениимаистинапонкаоземља. • Измеђуфазногинултогпроводниканапонје 220V, аизменуфаза380V ]. 0 220 V R 220 V 220 V 380V S 380V 380V T

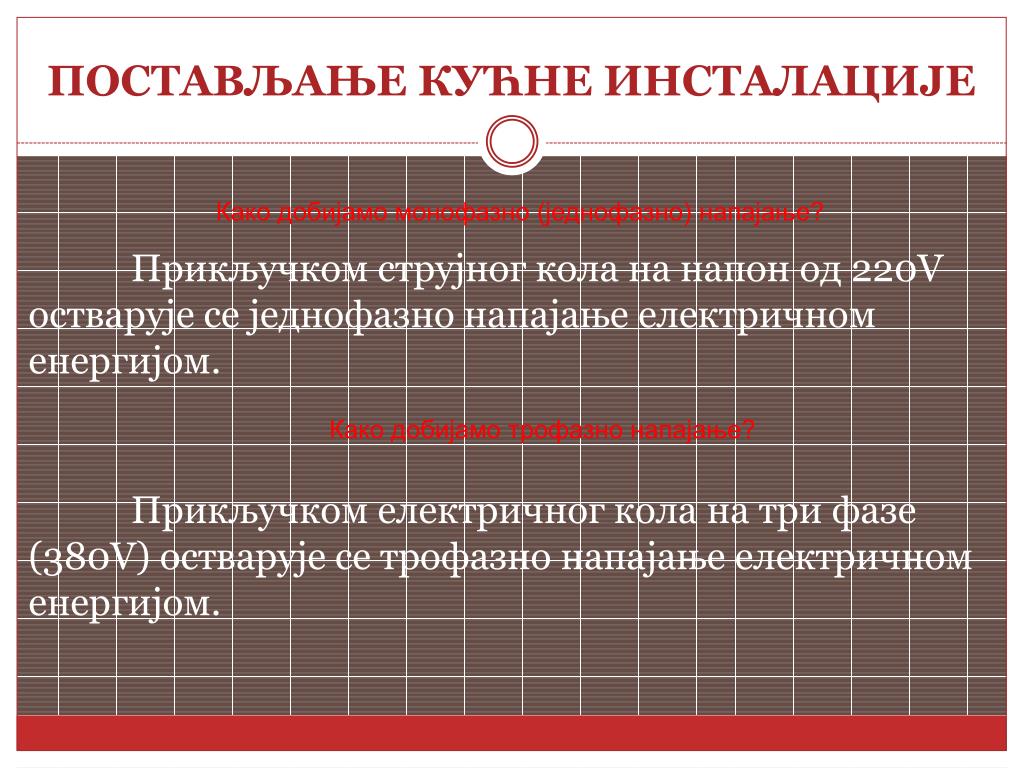

  6. ПОСТАВЉАЊЕ КУЋНЕ ИНСТАЛАЦИЈЕ Прикључкомструјногколананапонод 220Vостварујесеједнофазнонапајањеелектричноменергијом. Како добијамо монофазно (једнофазно) напајање? Како добијамо трофазно напајање? Прикључкомелектричногколанатрифазе(380V)остварујесетрофазнонапајањеелектричноменергијом.

  7. Паралелни спој прекидача са извором струје чини тзв. ``кратак спој`` ШТА је кратак спој?

  8. Једноставна струјна кола

  9. Наизменична (AC) струја- монофазна - 0 F Прекидач + сијалица

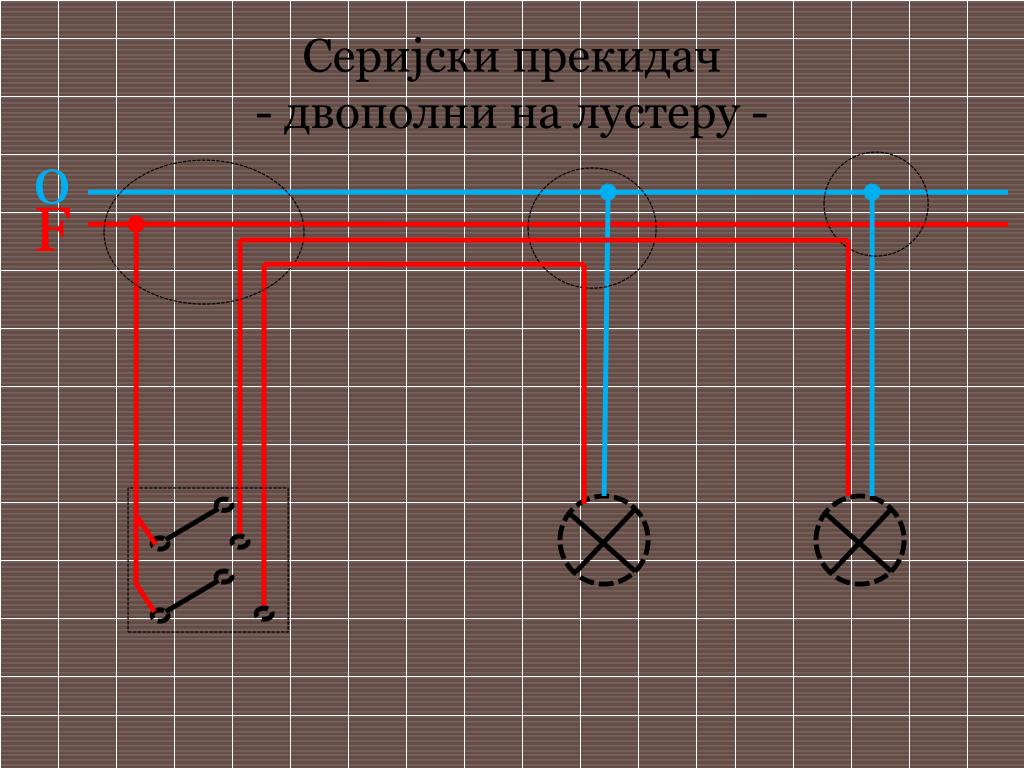

  10. Серијски прекидач - двополни на лустеру - 0 F

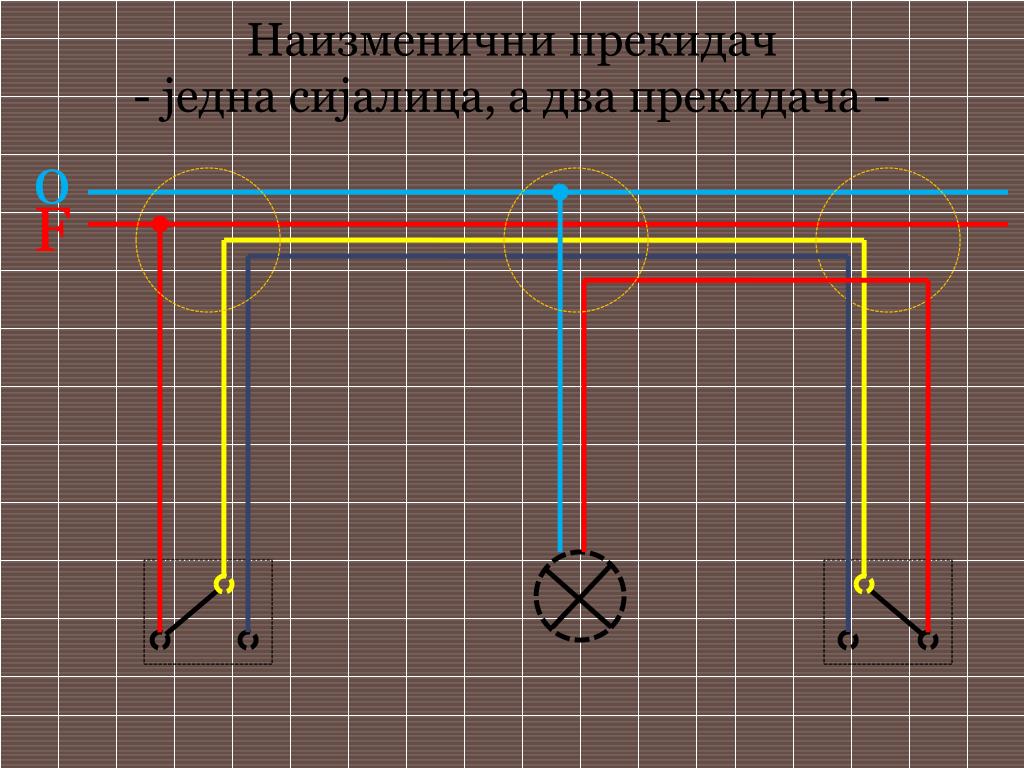

  11. Наизменични прекидач - једна сијалица, а два прекидача - 0 F

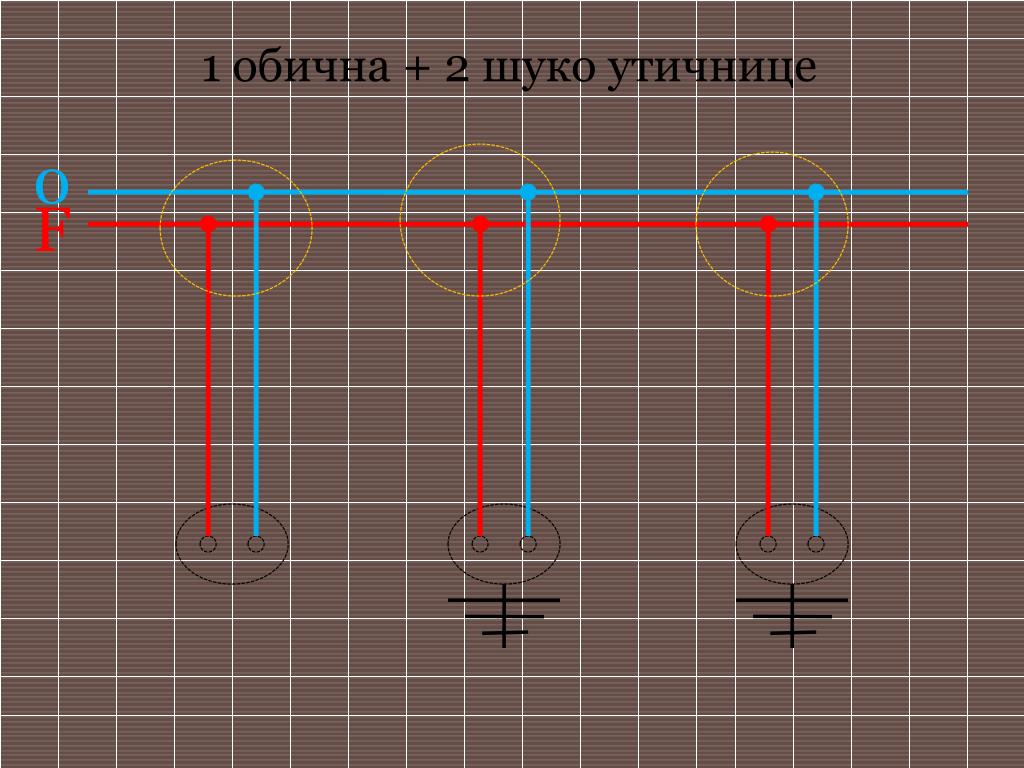

  12. 1 обична + 2 шуко утичнице 0 F

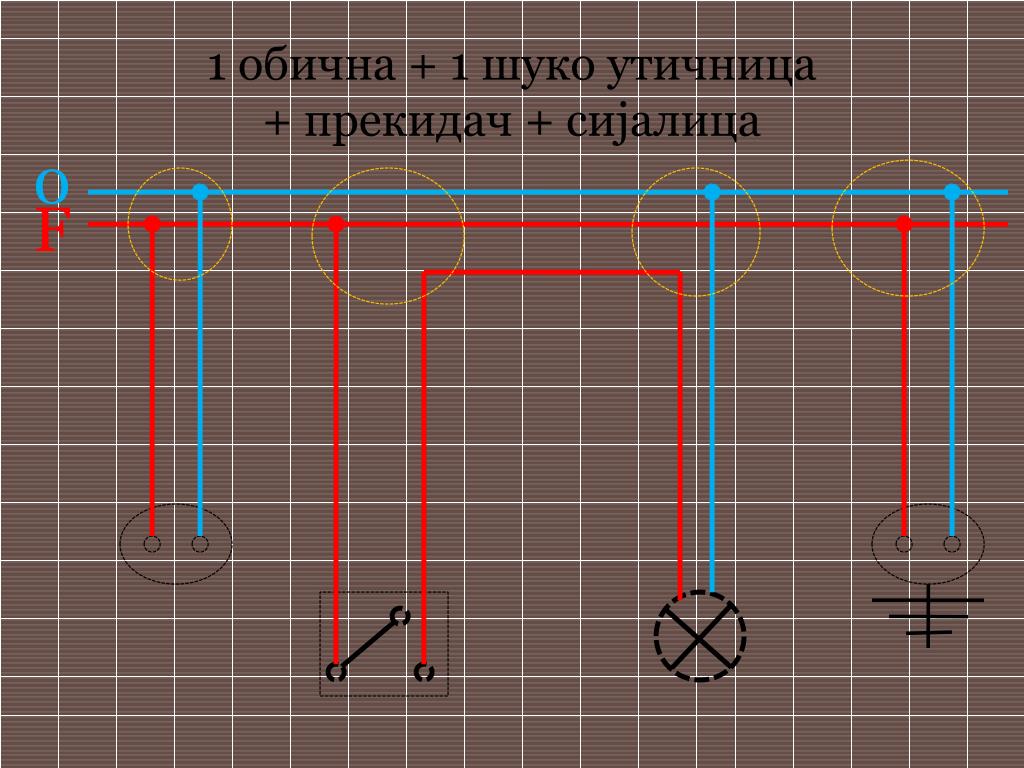

  13. 1 обична + 1 шуко утичница+ прекидач + сијалица 0 F

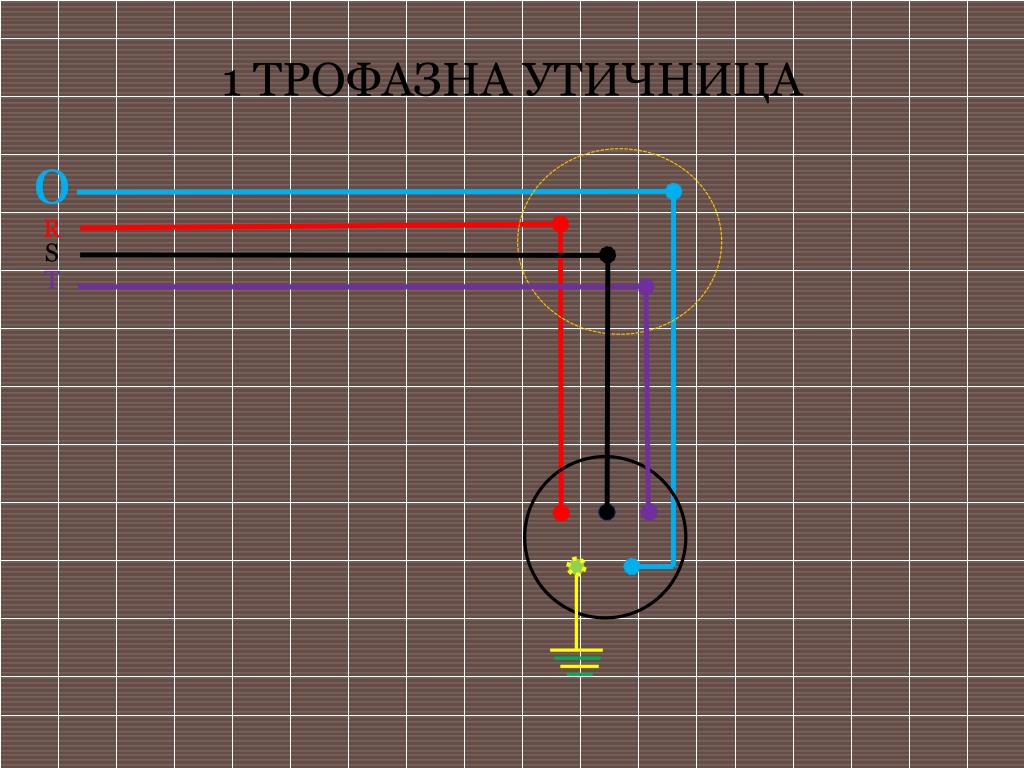

  14. 1ТРОФАЗНА УТИЧНИЦА 0 R S T

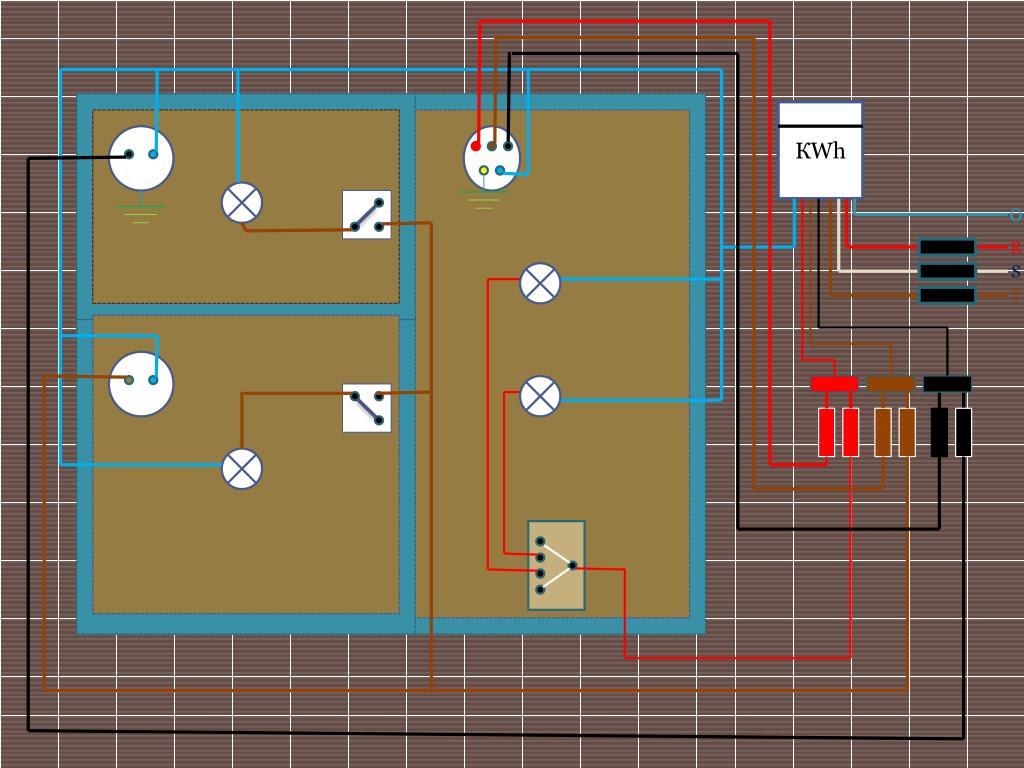

  15. Пример 1.

  16. КWh O R S T

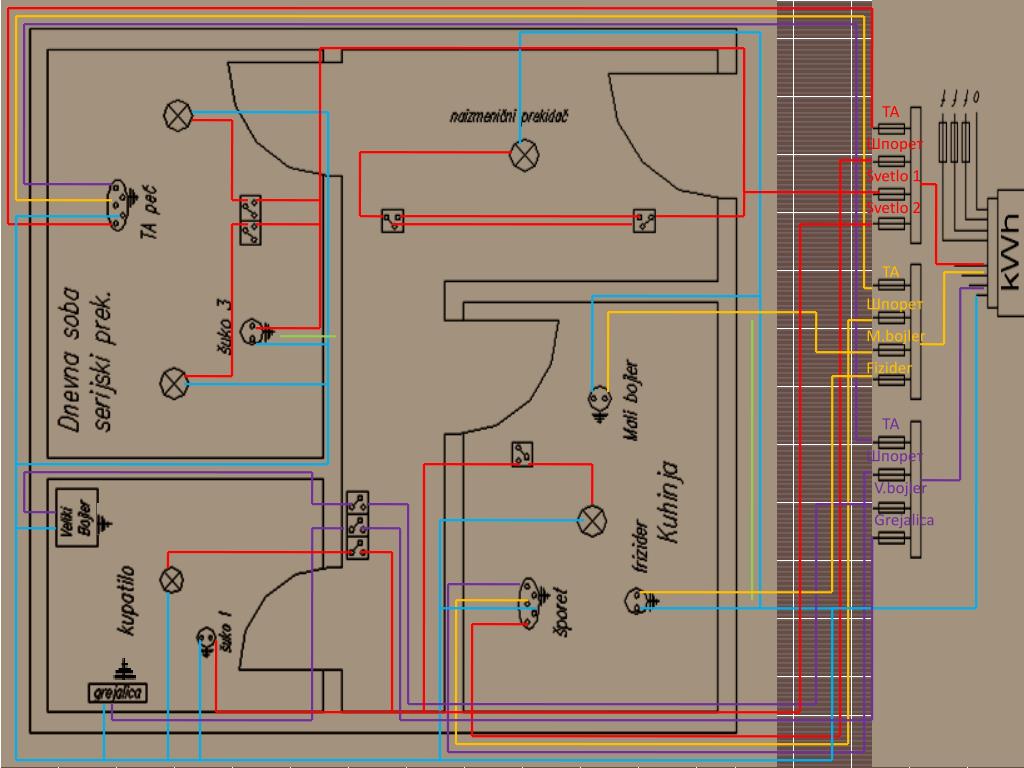

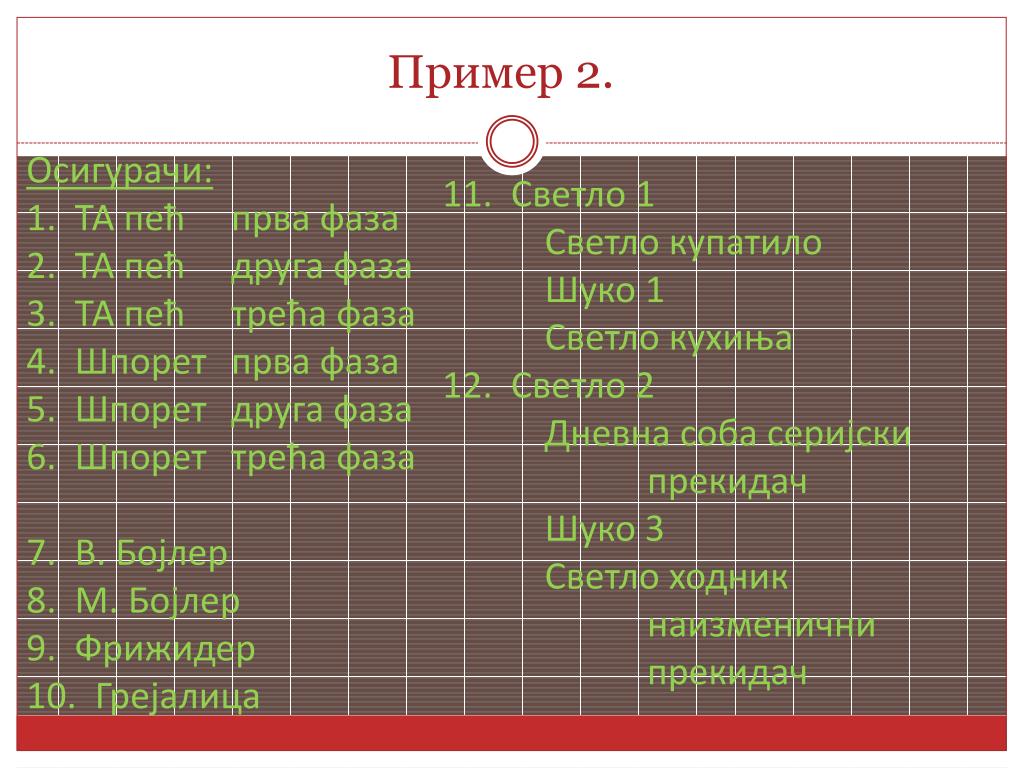

  17. Пример 2. Осигурачи: 1. ТА пећ прва фаза 2. ТА пећ друга фаза 3. ТА пећ трећа фаза 4. Шпорет прва фаза 5. Шпорет друга фаза 6. Шпорет трећа фаза 7. В. Бојлер 8. М. Бојлер 9. Фрижидер 10. Грејалица • 11. Светло 1 • Светло купатило • Шуко 1 • Светло кухиња • 12. Светло 2 • Дневна соба серијски прекидач • Шуко 3 • Светло ходник наизменични прекидач

  18. ТА Шпорет Svetlo 1 Svetlo 2 ТА Шпорет M.bojler Fizider ТА Шпорет V.bojler Grejalica

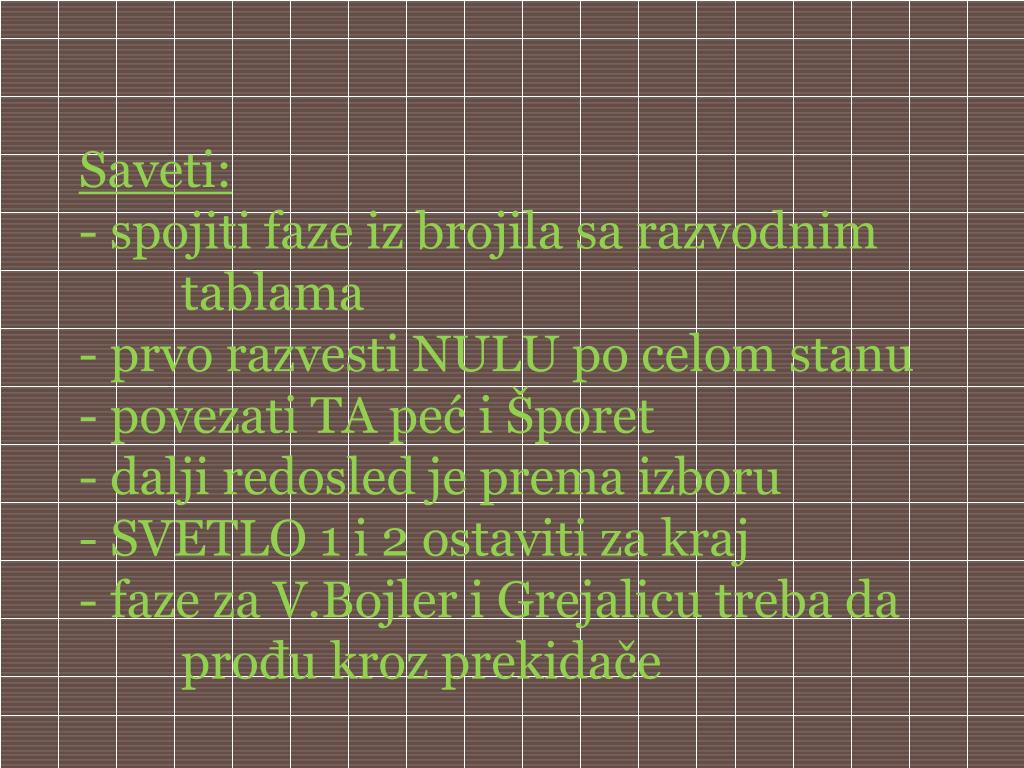

  19. Saveti:- spojiti faze iz brojila sa razvodnim tablama- prvo razvesti NULU po celom stanu- povezatiTA peć i Šporet - dalji redosled je prema izboru- SVETLO 1 i 2 ostaviti za kraj - faze za V.Bojler i Grejalicu treba da prođu kroz prekidače
