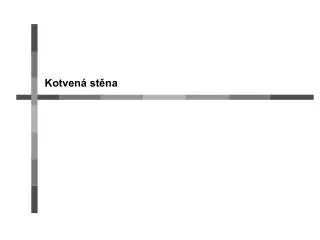

Kotvená stěna. Kotva = táhlo + kotevní prvek (deska, stěna, pilota, injektovaný kořen). Návrh kotvení: Posouzení stability vlastních kotevních prvků (vytržení) Posouzení stability celého systému stěna – zemina – kotva (možnost ujetí po smykové ploše). Šikmá vrtaná kotva
E N D
Kotva = táhlo + kotevní prvek (deska, stěna, pilota, injektovaný kořen) Návrh kotvení: Posouzení stability vlastních kotevních prvků (vytržení) Posouzení stability celého systému stěna – zemina – kotva (možnost ujetí po smykové ploše) • Šikmá vrtaná kotva • s injektovaným kořenem • = 15° – 30° • táhlo • cementový kořen L (4-6m), D (0,3m) • předpětí
Návrh kotvy Vodorovná reakce FA = 1. Síla v šikmých kotvách klesajících pod úhlem a na běžný metr stěny na vzdálenost kotev b = HPV
2. Hloubka těžiště kořene kotvy a) je-li z/T ≤ hw, pak zT = z/T b) je-li z/T > hw, pak zT vyjádříme ze vztahu kde
