变压器主要用于交流电压变换、电流变换、传递功率、阻抗变换和缓冲隔离等，是电子整机中不可缺少的重要元件之一。

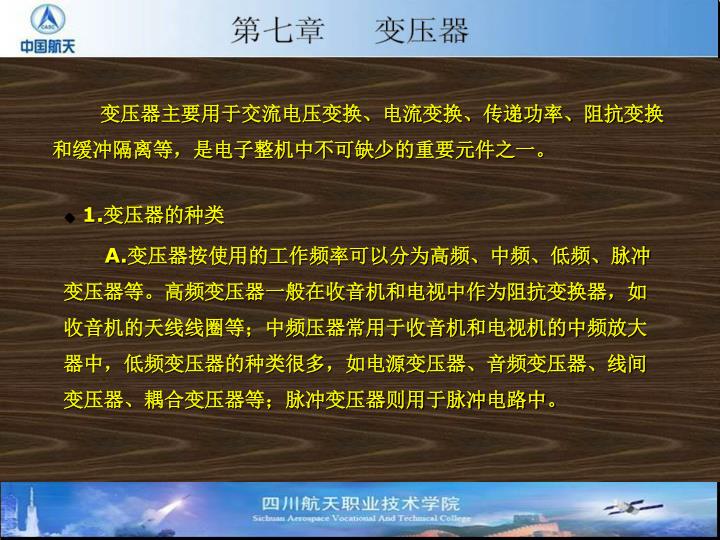

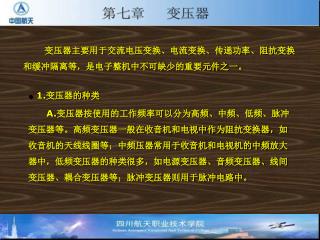

1. 变压器主要用于交流电压变换、电流变换、传递功率、阻抗变换和缓冲隔离等，是电子整机中不可缺少的重要元件之一。变压器主要用于交流电压变换、电流变换、传递功率、阻抗变换和缓冲隔离等，是电子整机中不可缺少的重要元件之一。 •  1.变压器的种类 A.变压器按使用的工作频率可以分为高频、中频、低频、脉冲变压器等。高频变压器一般在收音机和电视中作为阻抗变换器，如收音机的天线线圈等；中频压器常用于收音机和电视机的中频放大器中，低频变压器的种类很多，如电源变压器、音频变压器、线间变压器、耦合变压器等；脉冲变压器则用于脉冲电路中。

2. B.变压器按其磁心可分为铁心（硅钢片或玻莫全金）变压器、磁心（铁氧体心）变压器和空气心变压器等几种, 。铁心变压器用于低频及工频电路中，而铁氧体心或空气心变压器则用于中、高频电路中。变压器按防潮方式可分为非密封式、灌封式、密封式变压器。常见的变压器的外形及电路符号如图7.9所示。 中频变压器　 输入变压器　　 　电源电压器 图7.9 　变压器的外形及电路符号

3. CD铁芯变压器BKC变压器

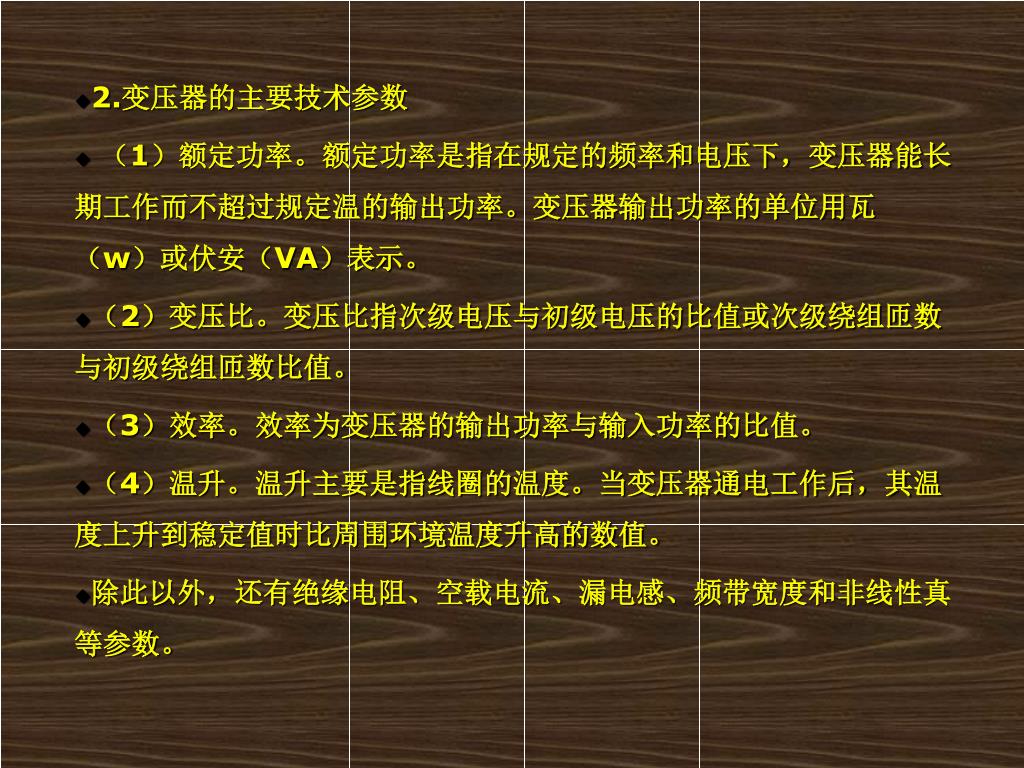

4. 2.变压器的主要技术参数 •  （1）额定功率。额定功率是指在规定的频率和电压下，变压器能长期工作而不超过规定温的输出功率。变压器输出功率的单位用瓦（w）或伏安（VA）表示。 • （2）变压比。变压比指次级电压与初级电压的比值或次级绕组匝数与初级绕组匝数比值。 • （3）效率。效率为变压器的输出功率与输入功率的比值。 • （4）温升。温升主要是指线圈的温度。当变压器通电工作后，其温度上升到稳定值时比周围环境温度升高的数值。 • 除此以外，还有绝缘电阻、空载电流、漏电感、频带宽度和非线性真等参数。

5. 3.变压器的故障及检修 •  变压器的故障有开路和短路两种。开路的检查用万用表欧姆挡测电阻进行判断。一般中、高频变压器的线圈匝数不多，其直流电阻很小，在零点几欧姆至几欧姆之间，随变压器规格而异；音频和中频变压器由于线圈匝数较多，直流电阻较大。变压器的直流电阻正常并不能表示变压器就完好无损，如电源变压器有局部短路时对直流电阻影响并不大，但变压器不能正常工作。用万用表也不易测量中、高频变压器的局部短路，一般需用专用仪器，其表现为Q值下降、整机特性变差。 • 电源变压器内部短路可通过空载通电进行检查，方法是切断电源变压器的负载，接通电源，如果通电15~30分钟后温升正常，说明变压器正常；如果空载温升较高（超过正常温升），说明内部存在局部短路现象。 • 变压器开路是由线圈内部断线或引出端断线引起。引出端断线是常见的故障，仔细观察即可发现。如果是引出端断线可以重新焊接，但若是内部断线则需要更换或重绕。
