钢梁结构图

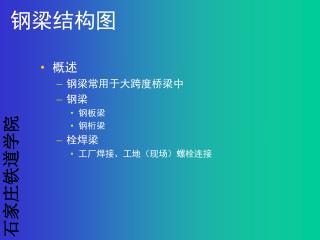

1. 钢梁结构图 • 概述 • 钢梁常用于大跨度桥梁中 • 钢梁 • 钢板梁 • 钢桁梁 • 栓焊梁 • 工厂焊接、工地（现场）螺栓连接

2. 下承式栓焊梁立体图

3. 钢梁结构图的表达 • 设计轮廓图 • 节点图 • 杆件图 • 零件图

4. 设计轮廓图 画在主桁架的下面； 右半部表示下平纵联的结构形式和大小及各杆件断面形状； 左半部表示桥面系的结构形式、纵梁间距2000mm。 表示整个钢梁的示意图。 只画出杆件中心线。 上平纵联绘制在主桁架的上方； 表示梁顶部上平纵联的结构形式和大小； 图中亦表示出各个杆件的断面形状。 • 用正面图表示两片住桁架的总体形状和大小； • 标出各个节点代号和杆件的断面形状； • 图中的虚线表示两端桥门架和中间横联所在位置。 桥门架是一个辅助视图，由垂直于桥门方向投影得到； 画在与主桁架桥门有投影联系的位置，反映实形。

5. 节点构造 节点构造

6. 弦杆拼接立体图

7. 节点图 节点立体图 节点图 正面图 平面图 教材P236图15-6 继续

8. 节点正面图 返回

9. 节点平面图 返回

10. 杆件图

11. 零件图

12. 作业 在A4图纸上绘制节点板B5零件图。 • 要求： • 先读懂A3节点详图，弄清D5形状； • 只画节点板B5，其它杆件和零件一概不画； • 未注明的截切边距按照50计算； • 图名：节点板B5详图 • 图中附注： • 1. 尺寸单位以毫米计。 • 2. 图中“●”表示φ23孔。 • 注意： • 斜杆、弦杆中心线没有相交于一点 • 斜孔定位用直角三角形表示 • 要标注总体尺寸 • 螺栓孔可以使用模板（或擦图片）绘制

13. 节点板B5
