  1. 台灣太空計畫

  2. 美國太空總署 NASA 宇宙航空研究開發機構 JAXA 國家太空中心 NSPO ? 美國 日本 台灣

  3. NSPO國家太空中心(National Space Organization) http://www.nspo.org.tw/

  4. 整測廠房 操控中心

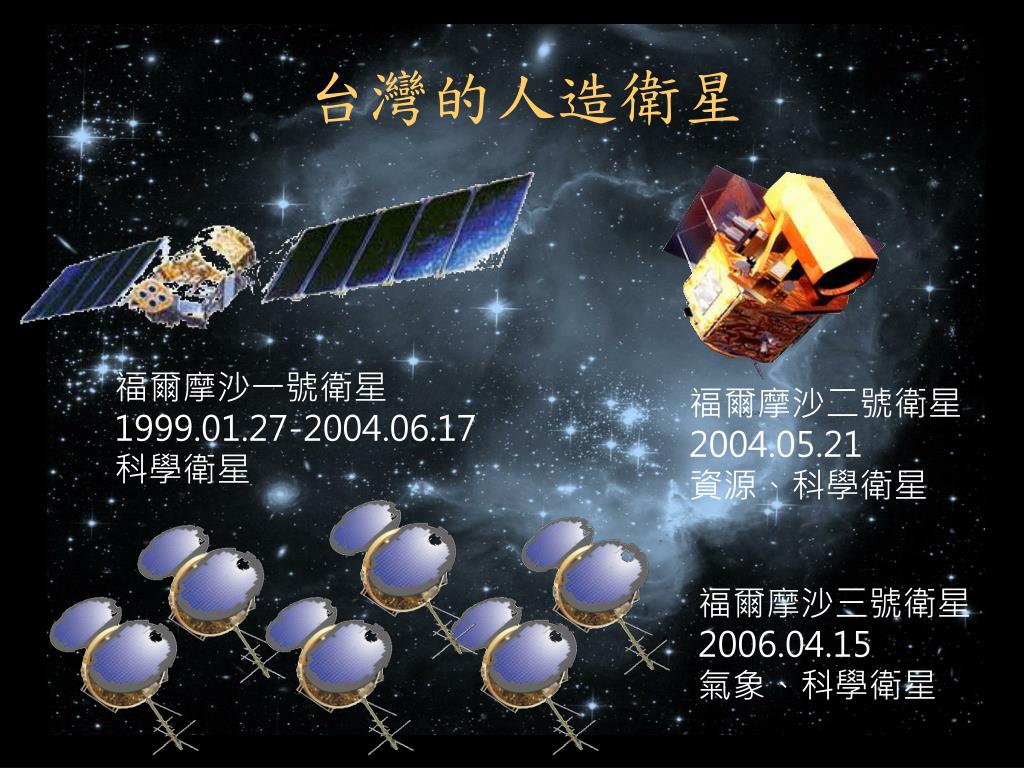

  5. 台灣的人造衛星 福爾摩沙一號衛星 1999.01.27-2004.06.17 科學衛星 福爾摩沙二號衛星 2004.05.21 資源、科學衛星 福爾摩沙三號衛星 2006.04.15 氣象、科學衛星

  6. 福爾摩沙衛星一號

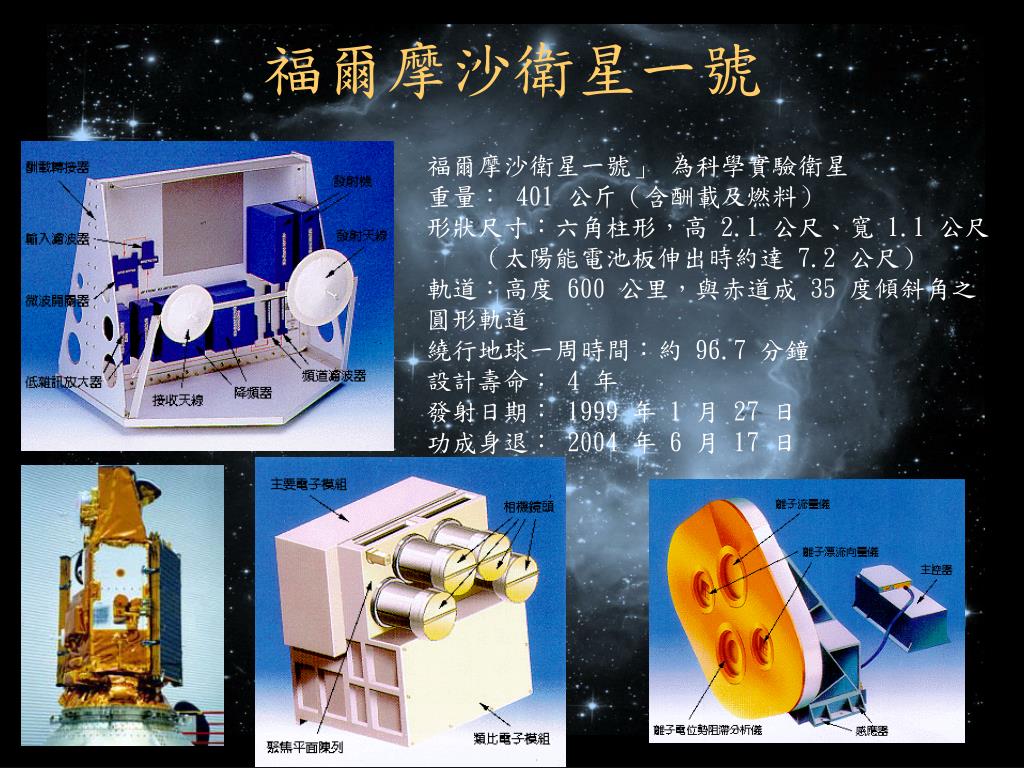

  7. 福爾摩沙衛星一號 福爾摩沙衛星一號」 為科學實驗衛星重量： 401 公斤（含酬載及燃料）形狀尺寸：六角柱形，高 2.1 公尺、寬 1.1 公尺    （太陽能電池板伸出時約達 7.2 公尺）軌道：高度 600 公里，與赤道成 35 度傾斜角之圓形軌道繞行地球一周時間：約 96.7 分鐘設計壽命： 4 年發射日期： 1999 年 1 月 27 日功成身退： 2004 年 6 月 17 日

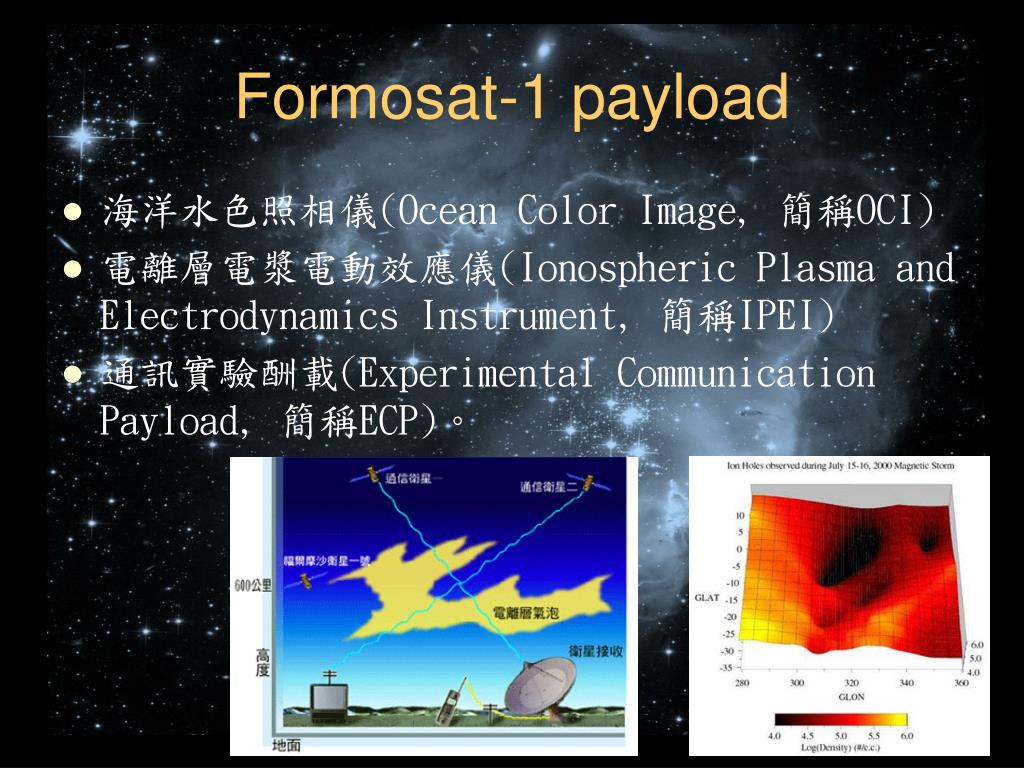

  8. Formosat-1 payload • 海洋水色照相儀(Ocean Color Image, 簡稱OCI) • 電離層電漿電動效應儀(Ionospheric Plasma and Electrodynamics Instrument, 簡稱IPEI) • 通訊實驗酬載(Experimental Communication Payload, 簡稱ECP)。

  9. 福爾摩沙衛星二號

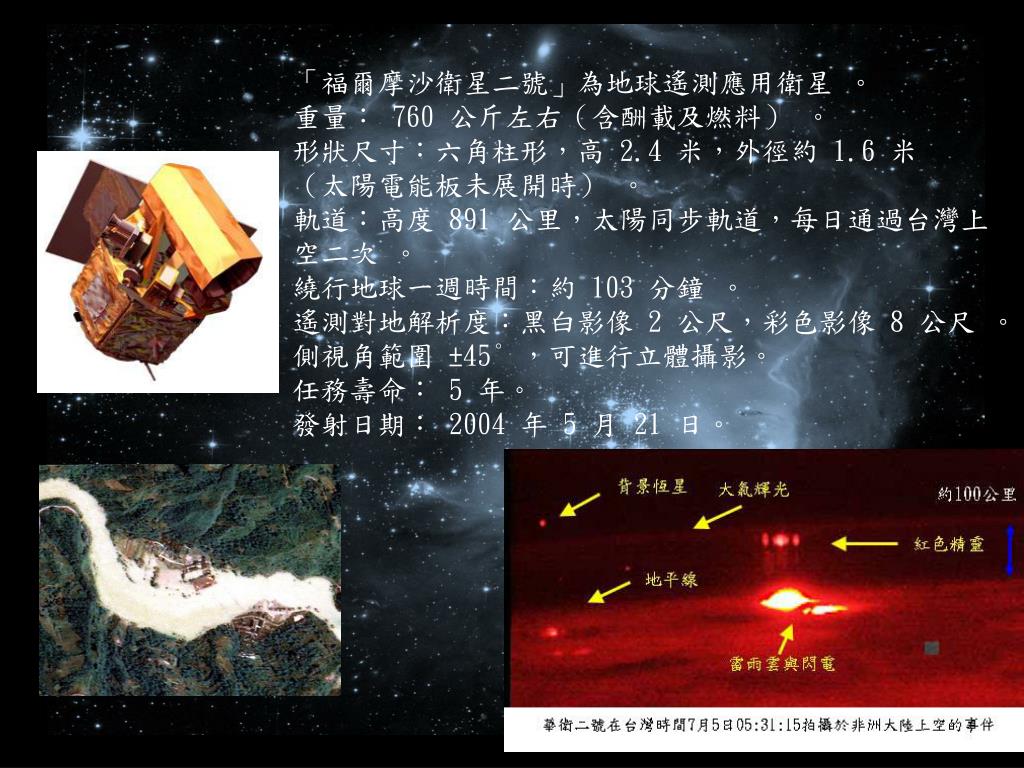

  10. 「福爾摩沙衛星二號」為地球遙測應用衛星 。 重量： 760 公斤左右（含酬載及燃料） 。 形狀尺寸：六角柱形，高 2.4 米，外徑約 1.6 米 （太陽電能板未展開時） 。 軌道：高度 891 公里，太陽同步軌道，每日通過台灣上空二次 。 繞行地球一週時間：約 103 分鐘 。 遙測對地解析度：黑白影像 2 公尺，彩色影像 8 公尺 。 側視角範圍 ±45° ，可進行立體攝影。 任務壽命： 5 年。 發射日期： 2004 年 5 月 21 日。

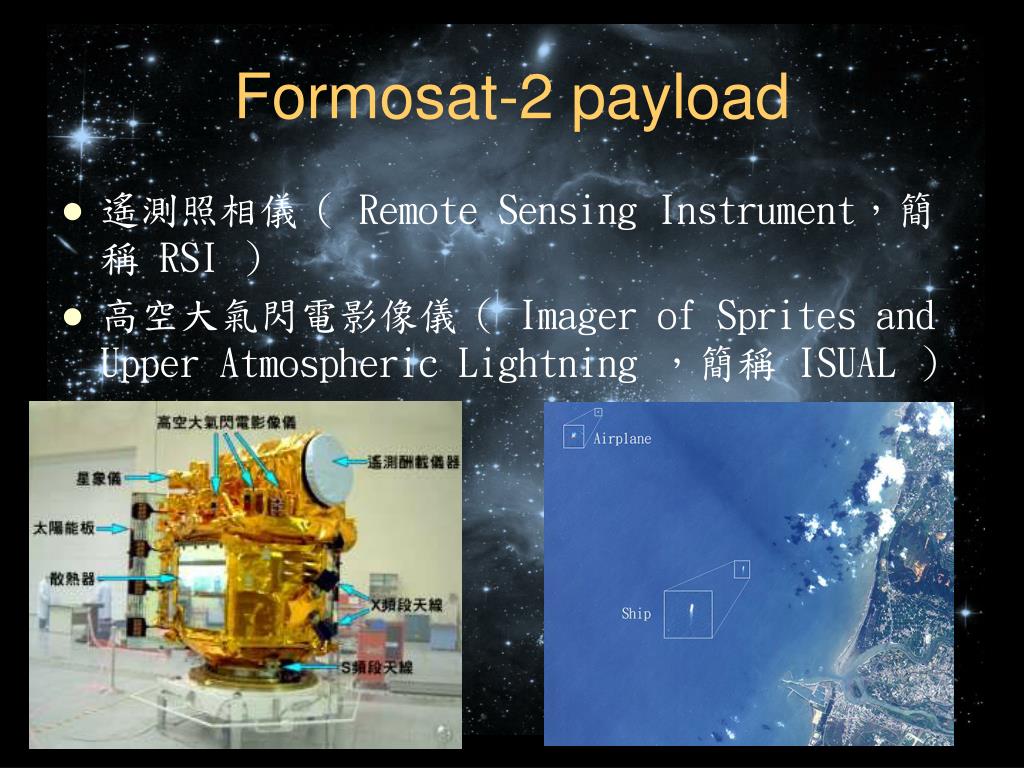

  11. Formosat-2 payload • 遙測照相儀（ Remote Sensing Instrument，簡稱 RSI ） • 高空大氣閃電影像儀（ Imager of Sprites and Upper Atmospheric Lightning ，簡稱 ISUAL ）

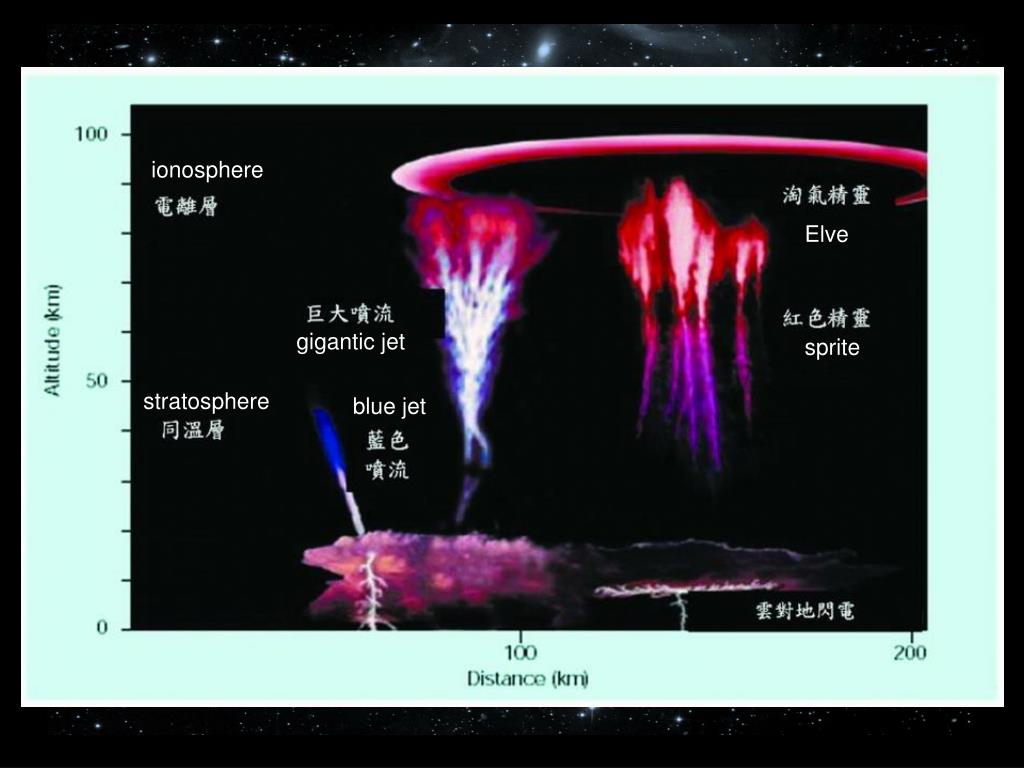

  12. ionosphere Elve gigantic jet sprite stratosphere blue jet

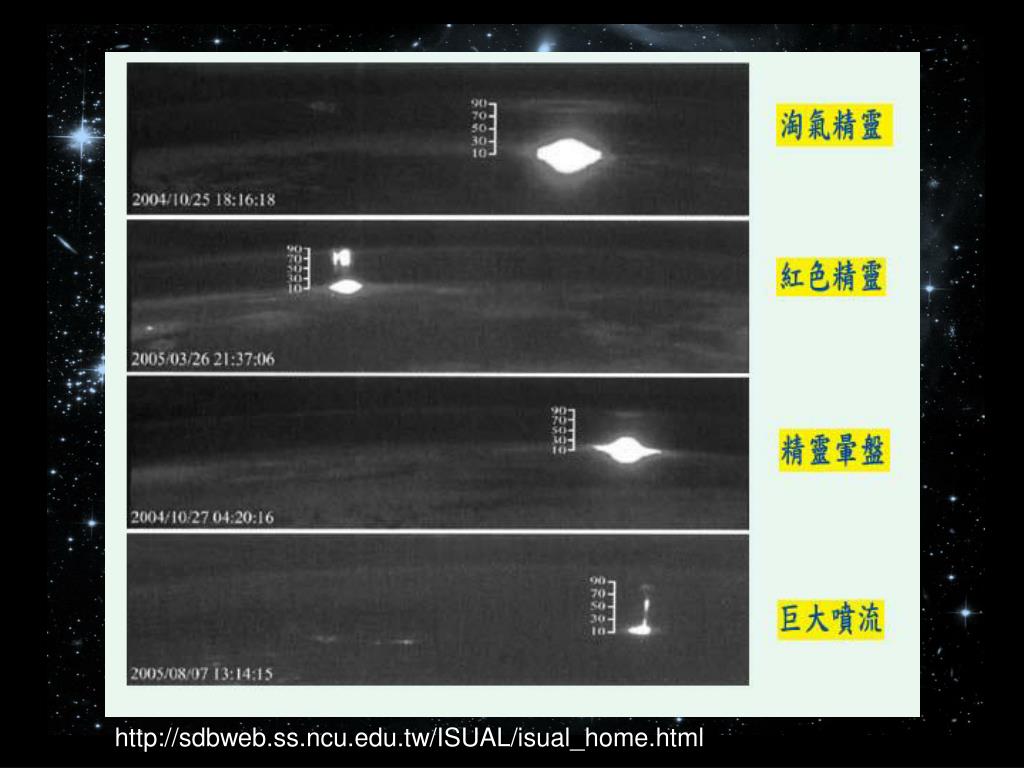

  13. http://sdbweb.ss.ncu.edu.tw/ISUAL/isual_home.html

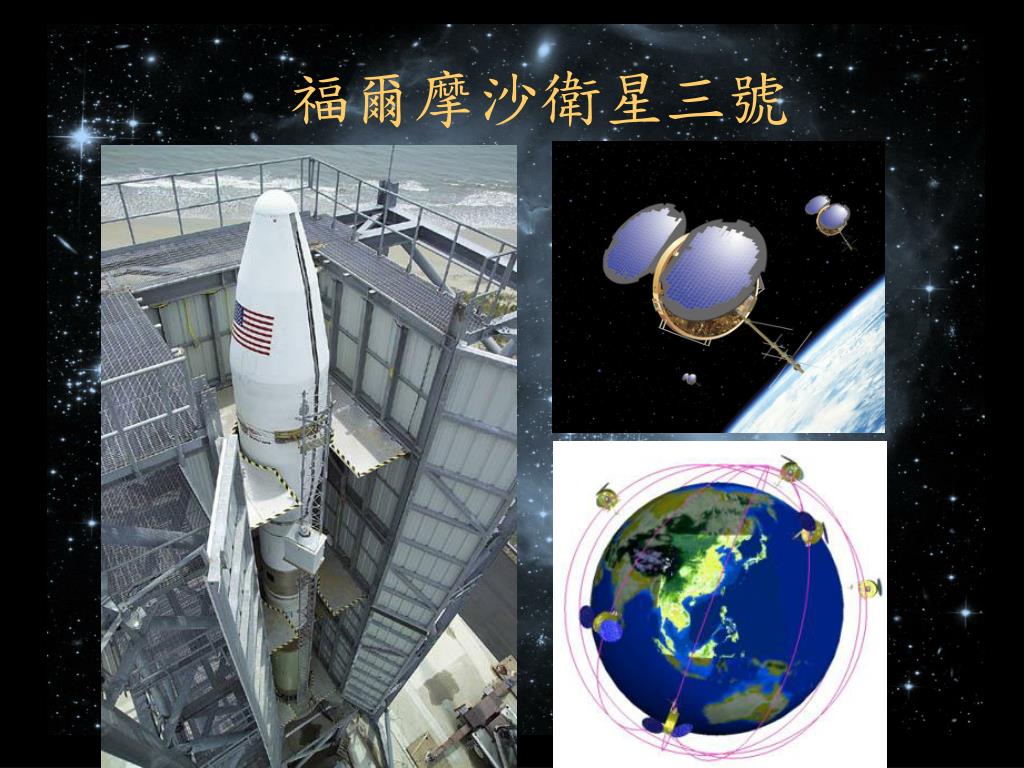

  14. 福爾摩沙衛星三號

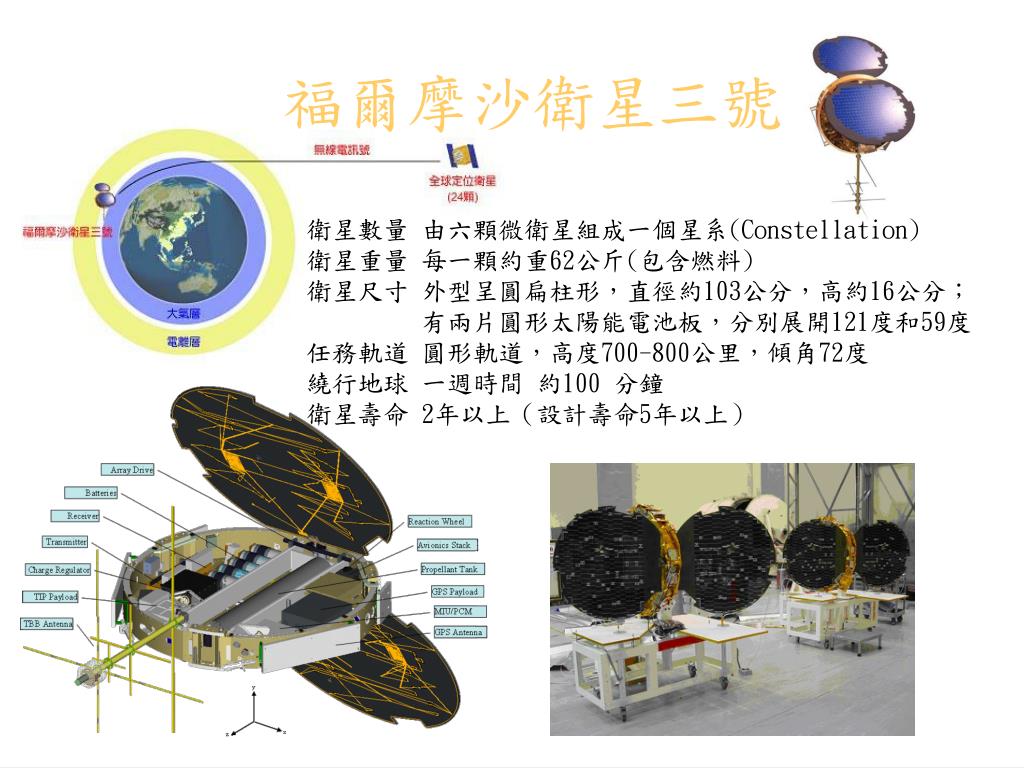

  15. 福爾摩沙衛星三號 衛星數量 由六顆微衛星組成一個星系(Constellation) 衛星重量 每一顆約重62公斤(包含燃料) 衛星尺寸 外型呈圓扁柱形，直徑約103公分，高約16公分； 有兩片圓形太陽能電池板，分別展開121度和59度 任務軌道 圓形軌道，高度700-800公里，傾角72度 繞行地球 一週時間 約100 分鐘 衛星壽命 2年以上（設計壽命5年以上）

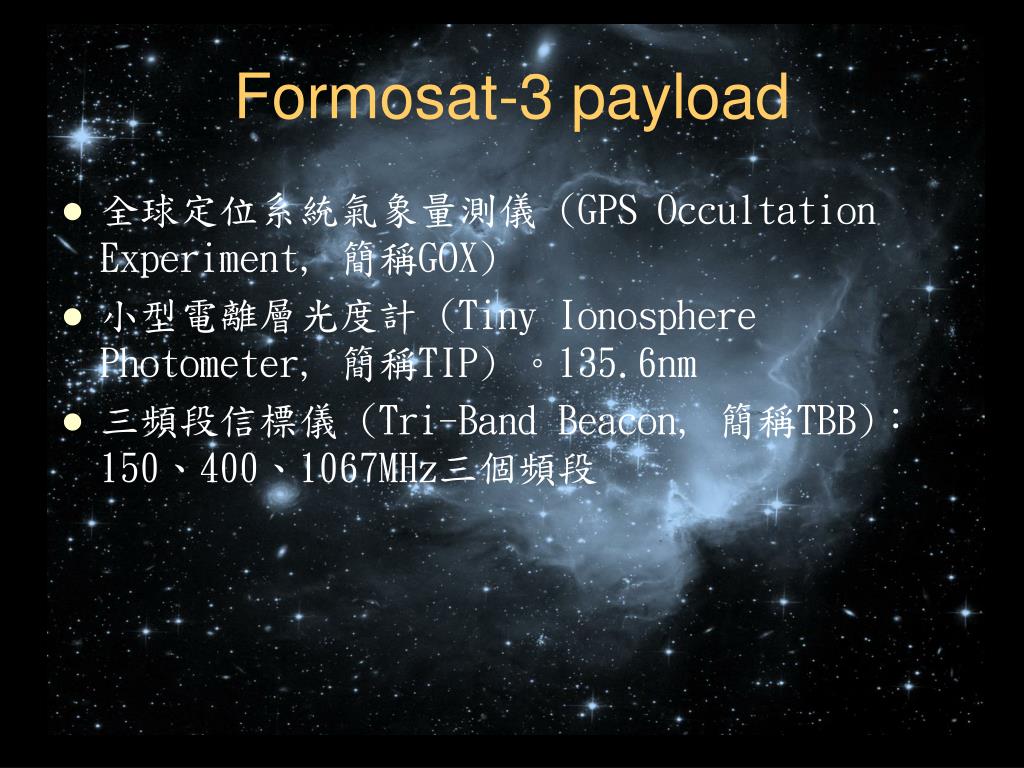

  16. Formosat-3 payload • 全球定位系統氣象量測儀 (GPS Occultation Experiment, 簡稱GOX) • 小型電離層光度計 (Tiny Ionosphere Photometer, 簡稱TIP) 。135.6nm • 三頻段信標儀 (Tri-Band Beacon, 簡稱TBB)：150、400、1067MHz三個頻段

  17. 掩星技術

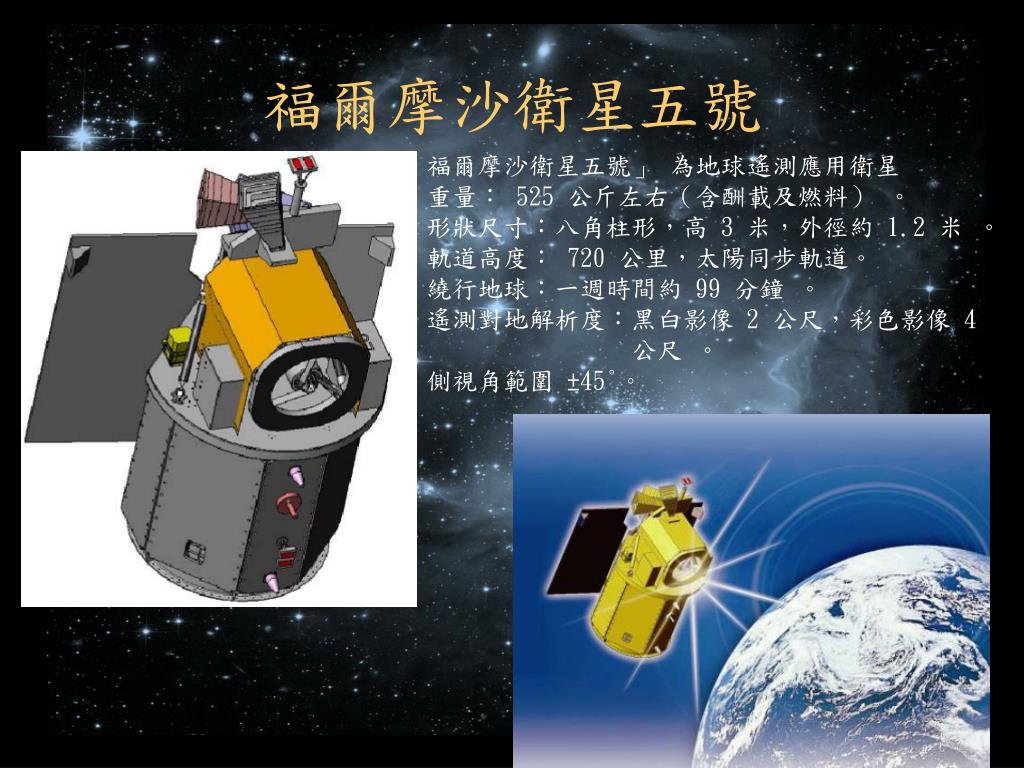

  18. 福爾摩沙衛星五號 福爾摩沙衛星五號」 為地球遙測應用衛星重量： 525 公斤左右（含酬載及燃料） 。 形狀尺寸：八角柱形，高 3 米，外徑約 1.2 米 。 軌道高度： 720 公里，太陽同步軌道。 繞行地球：一週時間約 99 分鐘 。 遙測對地解析度：黑白影像 2 公尺，彩色影像 4 公尺 。 側視角範圍 ±45°。

  19. 福爾摩沙衛星七號 衛星數量 6+6+1 衛星重量 每一顆重小於300公斤(含燃料） 任務軌道 第1組任務軌道：低傾角(24度)，520~550公里圓形軌道。 第2組任務軌道：高傾角(72度)，770~800公里圓形軌道。 繞行地球 一週時間 約100 分鐘 衛星壽命 5年 預計 2016年發射第一批 2018年發射第二批

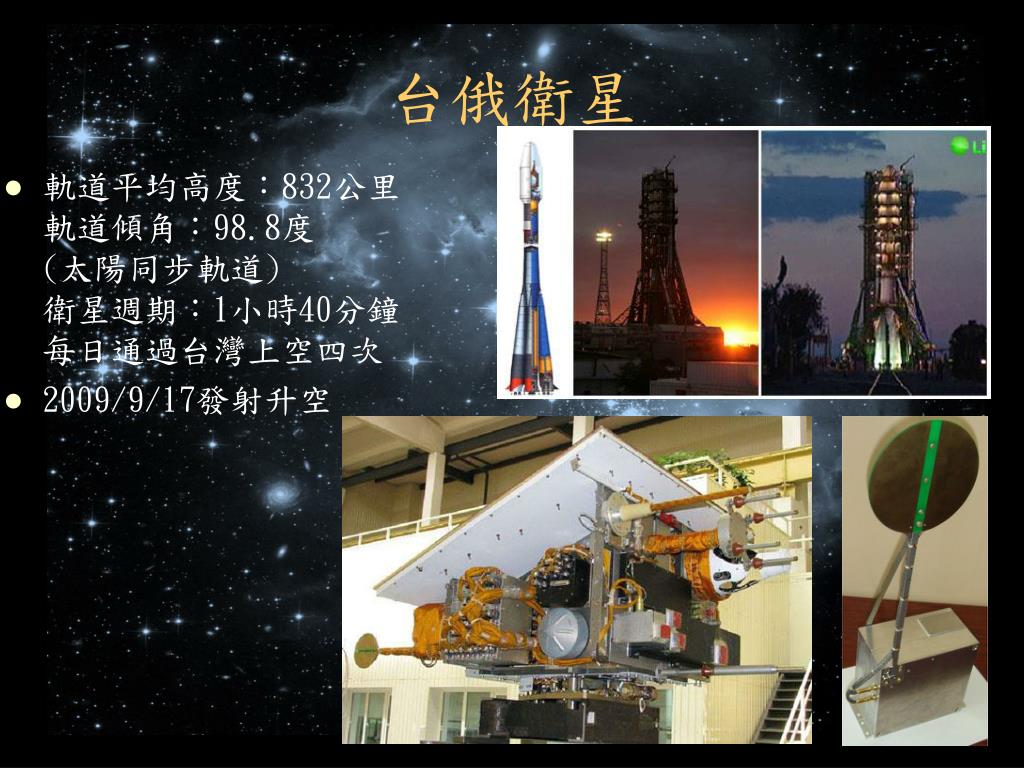

  20. 台俄衛星 • 軌道平均高度：832公里軌道傾角：98.8度(太陽同步軌道)衛星週期：1小時40分鐘每日通過台灣上空四次 • 2009/9/17發射升空

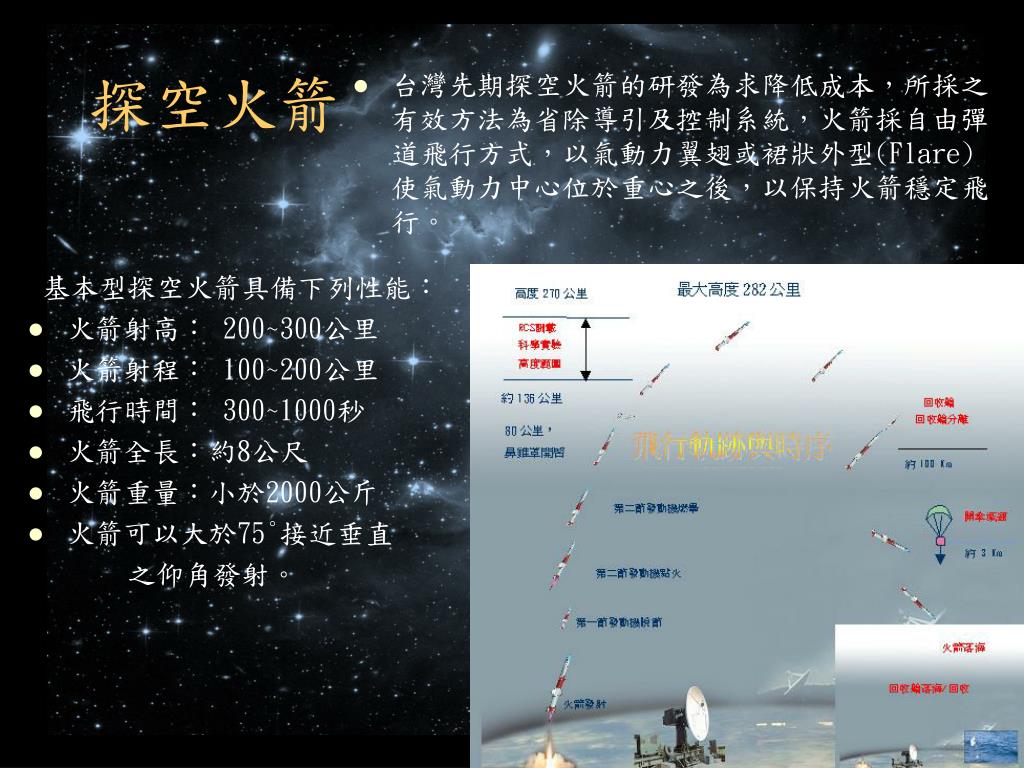

  21. 探空火箭 台灣先期探空火箭的研發為求降低成本，所採之有效方法為省除導引及控制系統，火箭採自由彈道飛行方式，以氣動力翼翅或裙狀外型(Flare)使氣動力中心位於重心之後，以保持火箭穩定飛行。 基本型探空火箭具備下列性能： 火箭射高： 200~300公里 火箭射程： 100~200公里 飛行時間： 300~1000秒 火箭全長：約8公尺 火箭重量：小於2000公斤 火箭可以大於75°接近垂直 之仰角發射。

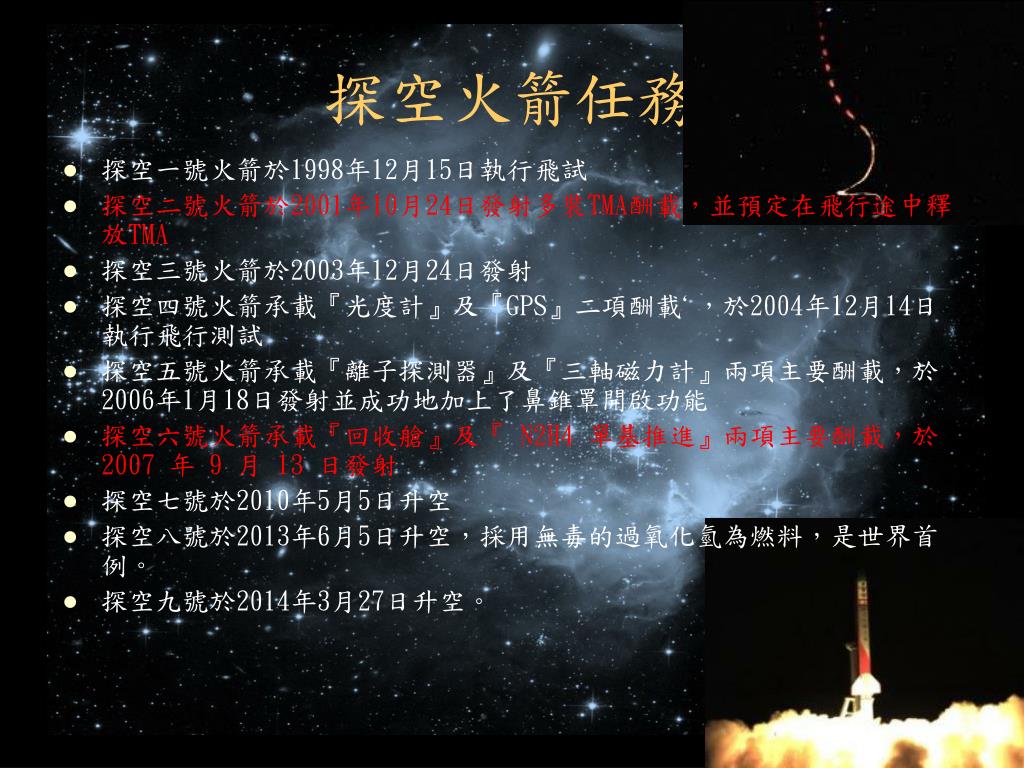

  22. 探空火箭任務 探空一號火箭於1998年12月15日執行飛試 探空二號火箭於2001年10月24日發射多裝TMA酬載，並預定在飛行途中釋放TMA 探空三號火箭於2003年12月24日發射 探空四號火箭承載『光度計』及『GPS』二項酬載`，於2004年12月14日 執行飛行測試 探空五號火箭承載『離子探測器』及『三軸磁力計』兩項主要酬載，於2006年1月18日發射並成功地加上了鼻錐罩開啟功能 探空六號火箭承載『回收艙』及『 N2H4 單基推進』兩項主要酬載，於 2007 年 9 月 13 日發射 探空七號於2010年5月5日升空 探空八號於2013年6月5日升空，採用無毒的過氧化氫為燃料，是世界首例。 探空九號於2014年3月27日升空。
