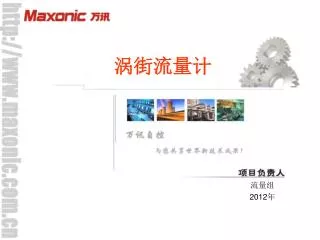

涡街流量计 流量组 2012年
涡街流量计 品牌故事 测量原理 技术选型 内容 注意事项 涡街流量计主要特点 涡街厂家
品牌故事 • 天津市亿环自动化仪表技术有限公司成立于1999年。 • 国家级高新技术企业。 • 由一支高素质专业的工程师成立的公司，国内有多个专利。 • 国家标准及检定规程起草单位之一。 • 亿环仪表拥有国家承认的第三方流量计量检测中心，DN300口径内可以标定，0.05级的液体标定装置、0.5级气体标定装置。 • 天津市亿环自动化仪表技术有限公司2012年被万讯自控控股60%。
涡街流量计原理 卡曼涡街原理 在流体中设置旋涡发生体（阻流体，各种形状都有），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。通过压电传感器检测出频率信号。 f = 旋涡频率St = 斯特劳哈尔数 v = 流体流速 d = 涡街发生体特征宽度 Re = 雷诺数 D = 仪表口径 v = 运动黏度 v D . Re = f = St . v d v 涡街发生体 压电传感器 涡列发生体两侧的流通截面积
技术选型——类型 • 涡街由传感器和转换器两部分组成。传感器、转换器。有分离型和一体型2种。 • 按照和管道的连接方式，分为2种： 管道式 插入式
技术选型——介质 蒸汽 气体 液体
技术选型——口径 管道式 DN10~DN500 插入式 DN200~DN2000
技术选型——转换器功能 输出信号 • 脉冲 • 4~20mADC • 现场显示
技术选型——温度范围 断流 ≤350℃。 ≤420℃（传感头集成在旋涡发生体中，可以耐更高温，并且可以在线插拔） 不断流 插入式 ≤200℃。
技术选型——防爆 防爆 1，本安Exia ⅡCT4 2，隔爆Exd ⅡCT6 3，无
技术选型——压力等级 管道式 ≤4MPa。＞4MPa，协议供货。 插入式 ≤1.6MPa。＞1.6MPa，协议供货。
技术选型——电源 电源 • 12VDC • 24VDC • 3.6V锂电池 • 3.6V锂电池和24VDC同时供电
技术选型——补偿 温压补偿 • 无 • 温压补偿 • 温度补偿 • 压力补偿
技术选型——连接形式 插入式 管道式 1，一体法兰连接。 2，一体法兰卡装。 3，分体法兰连接。 4，分体法兰卡装。 5，防水分体法兰连接。 1，断流插入结构。 2，在线插拔结构。 2，防水分体连接。
技术选型——通讯 通讯 1，RS485 2，RS232 3，HART
技术选型——精度等级 管道式 1.5级、1级 插入式 2.5级
注意事项——安装规范 • 传感器上箭头方向必须与实际流量方向一致。 • 不能安装在震动大的地方。 • 前10D后5D直管段要求。
注意事项——必须保证满管测量状态 保证测量管的满管状态，否则影响测量精度。
注意事项——温压补偿 过热蒸汽选用温压补偿结构； 温度、压力时常波动都需要相应补偿。
涡街流量计主要特点 • 中国第一家推出双排LCD液晶显示表头。 • 中国第一家推出获得国家专利技术，在不断流量下可更换涡街流量计传感器的传感头。 • 中国第一家推出最高可测420℃介质的涡街流量计。 • 中国第一家推出电池供电温度补偿一体化涡街流量计。 • 传感器和转换器具有多重防护等级，分体型的可以达到IP68等级，适合于诸如井下容易积水等场合。 专利： • 实用新型专利：采用自动跟踪数字滤波电路的涡街流量计（专利号：ZL 2009 2 0098265.4） • 实用新型专利：带有一键调零电路的涡街流量计（专利号：ZL 2009 2 0291253.3） • 外观设计专利：涡街流量计（专利号：ZL 2009 2 0121623.4）。
