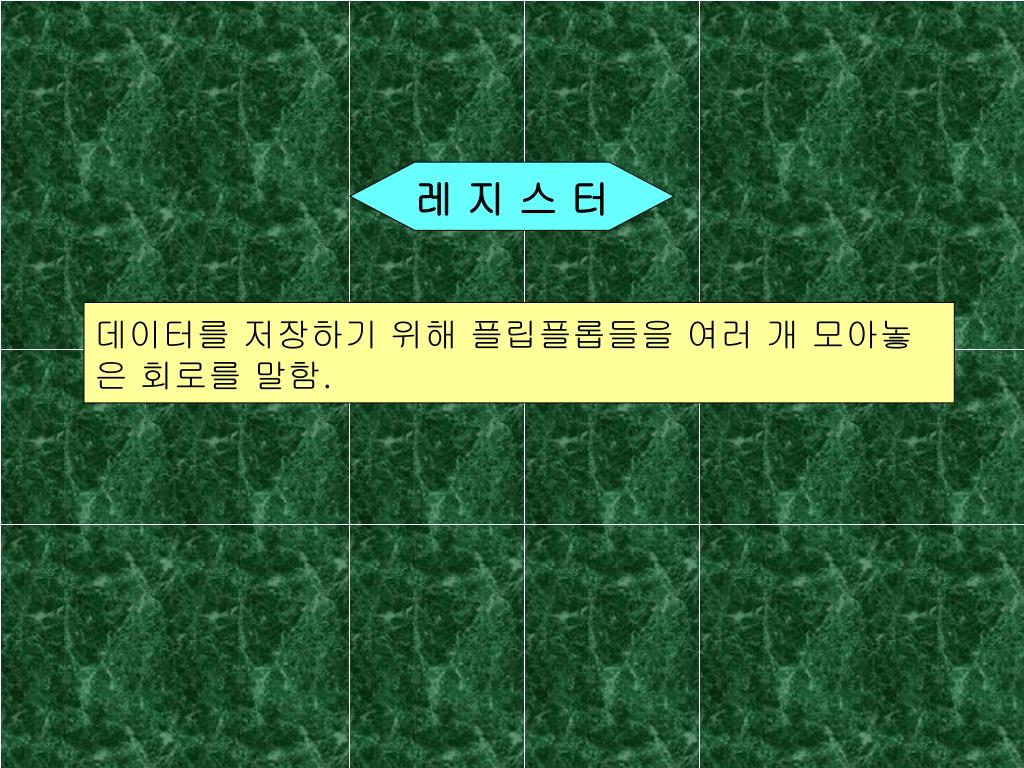

  1. 레 지 스 터 데이터를 저장하기 위해 플립플롭들을 여러 개 모아놓은 회로를 말함.

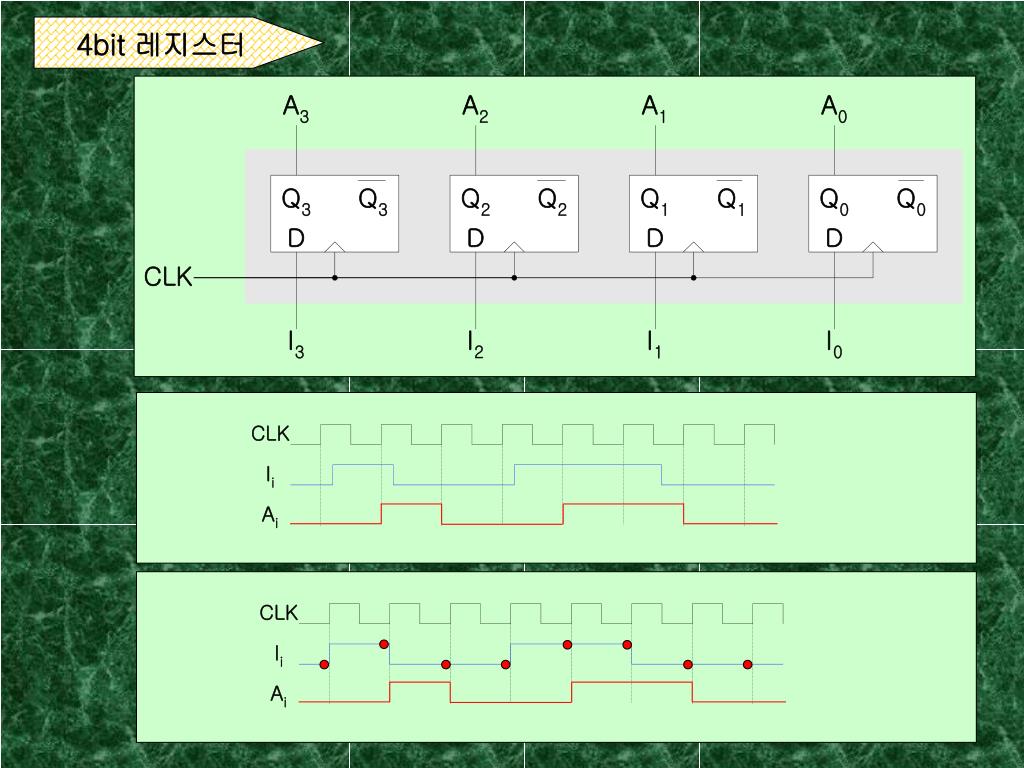

  2. 4bit 레지스터

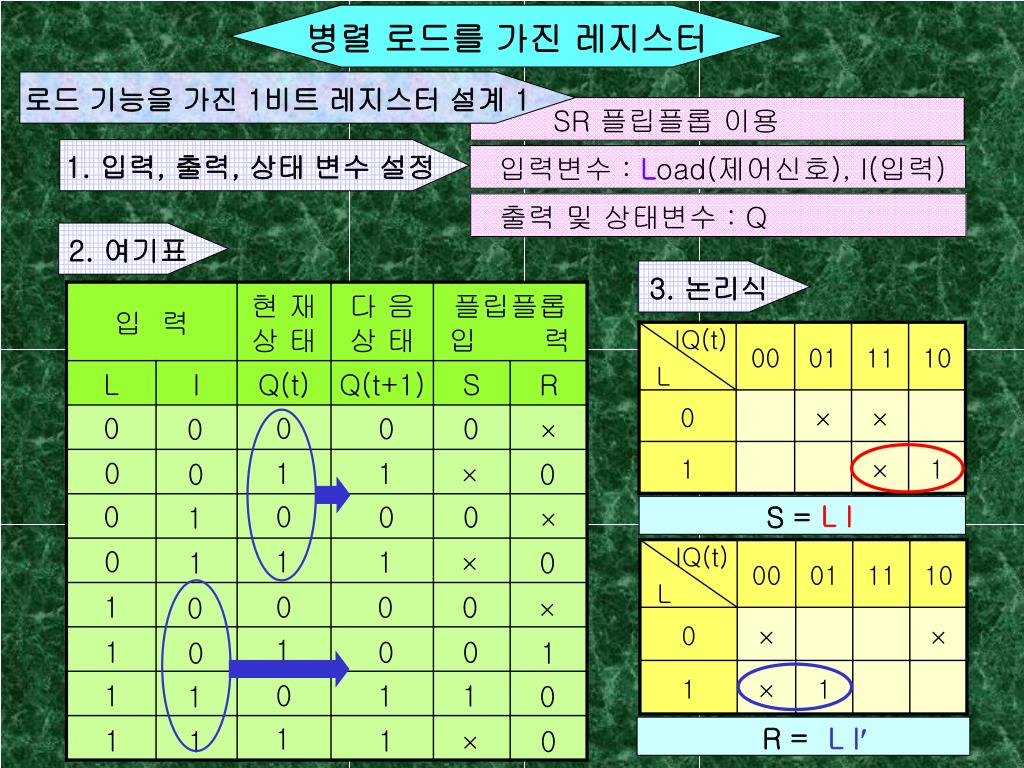

  3. 0 0 0 0  0 1  0 0 0 0 0 1  0 1  1 0 1 0 0  0 1 1 0 1 0 1 0 1 0 1 1 1  0 1 병렬 로드를 가진 레지스터 로드 기능을 가진 1비트 레지스터 설계 1 SR 플립플롭 이용 1. 입력, 출력, 상태 변수 설정 입력변수 : Load(제어신호), I(입력) 출력 및 상태변수 : Q 2. 여기표 3. 논리식 0 1 L I 0 S = 1 0 0 1 L I 1 R =

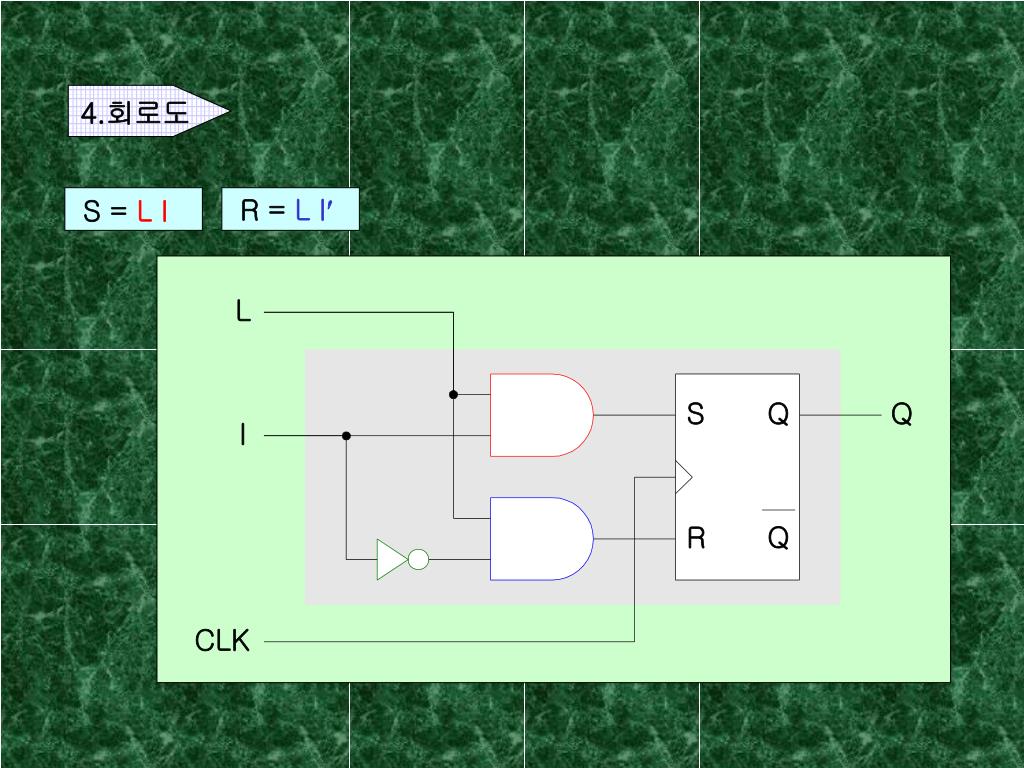

  4. 4.회로도 S = L I R = L I

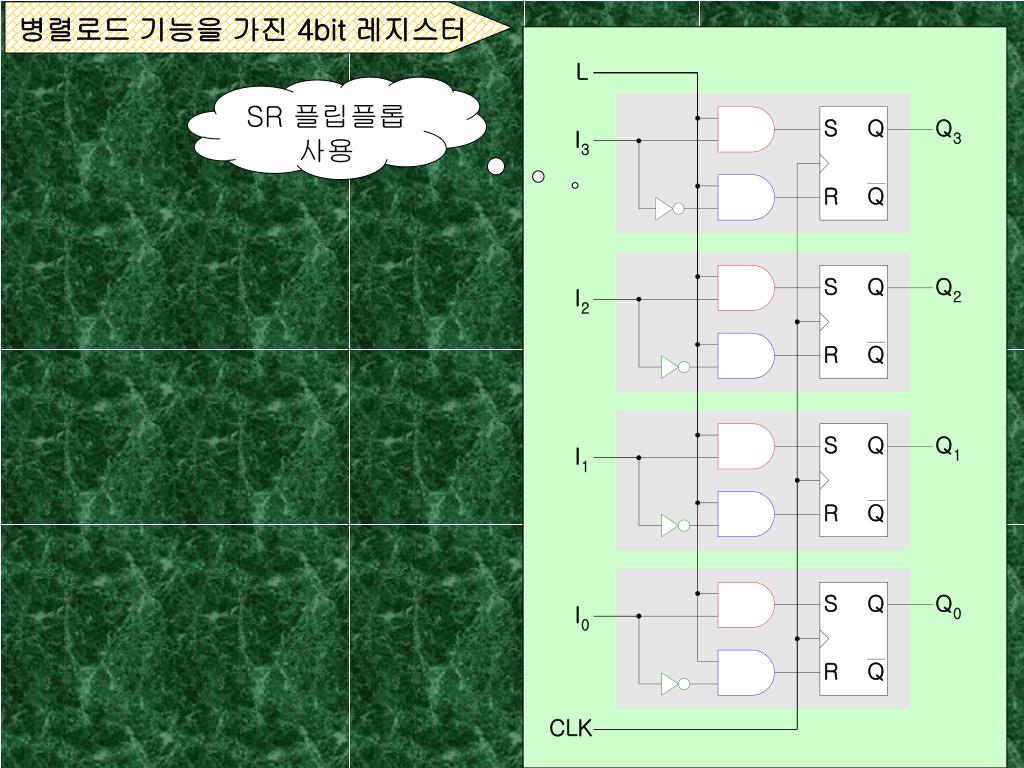

  5. 병렬로드 기능을 가진 4bit 레지스터 SR 플립플롭 사용

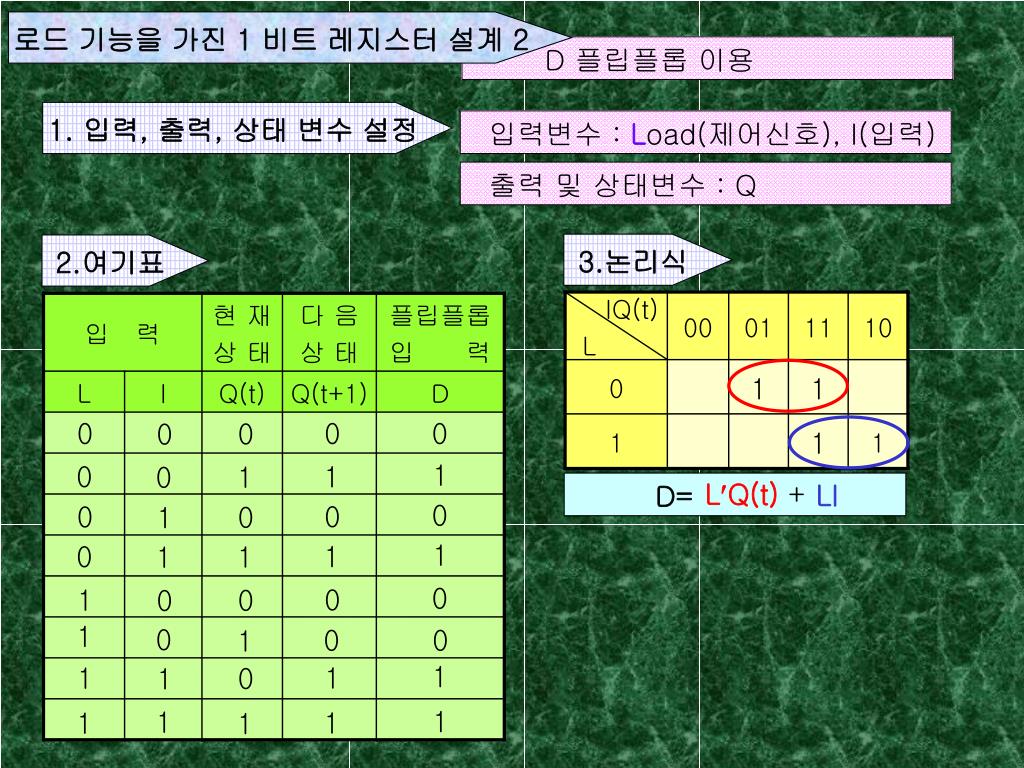

  6. 0 0 0 0 1 0 0 0 1 0 1 1 1 0 0 1 0 1 1 0 1 1 1 1 로드 기능을 가진 1 비트 레지스터 설계 2 D 플립플롭 이용 1. 입력, 출력, 상태 변수 설정 입력변수 : Load(제어신호), I(입력) 출력 및 상태변수 : Q 3.논리식 2.여기표 0 0 1 1 LQ(t) + LI D= 0 0 1 1 0 0 0 0 1 1 1 1

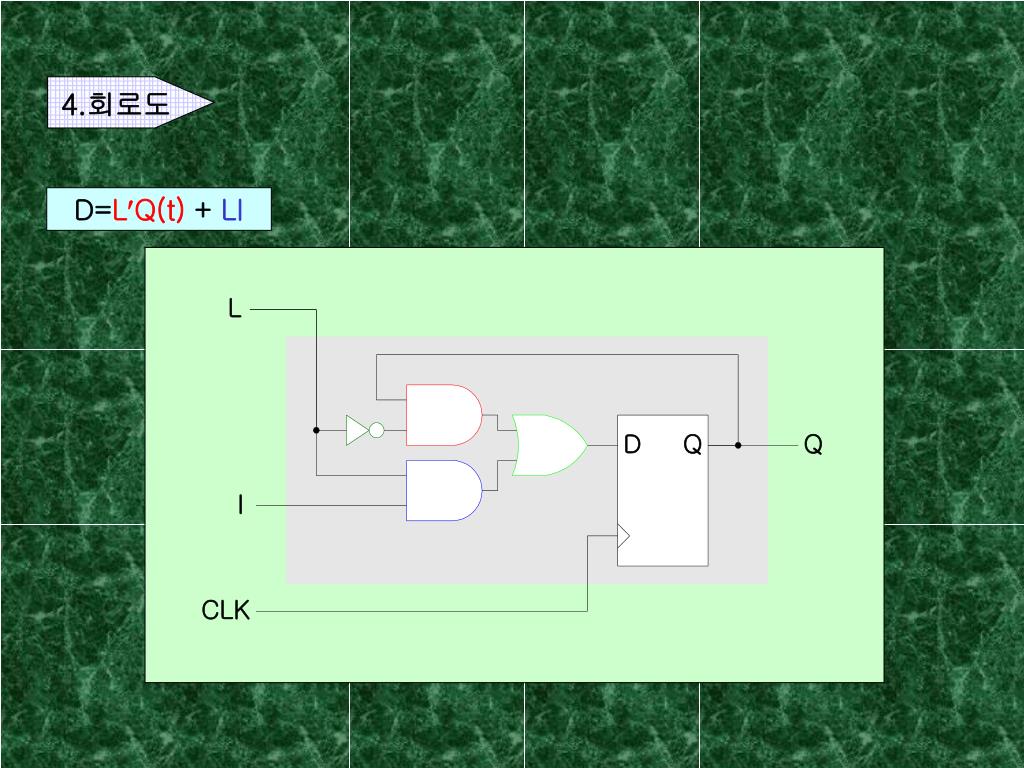

  7. 4.회로도 D=LQ(t) + LI

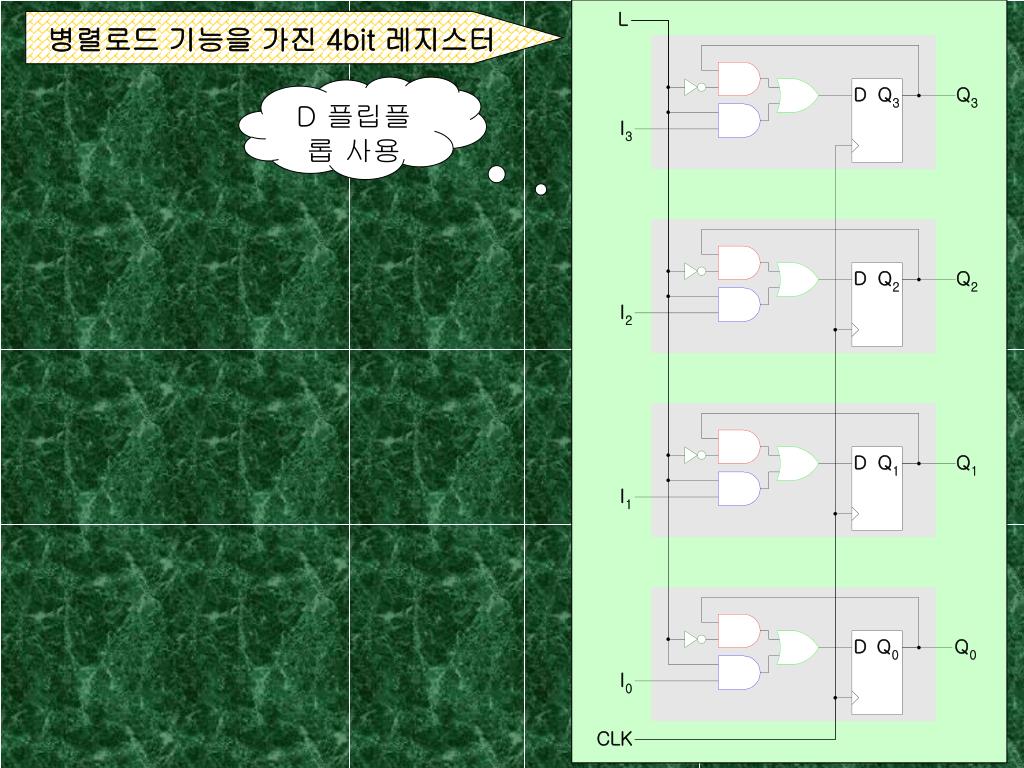

  8. 병렬로드 기능을 가진 4bit 레지스터 D 플립플롭 사용

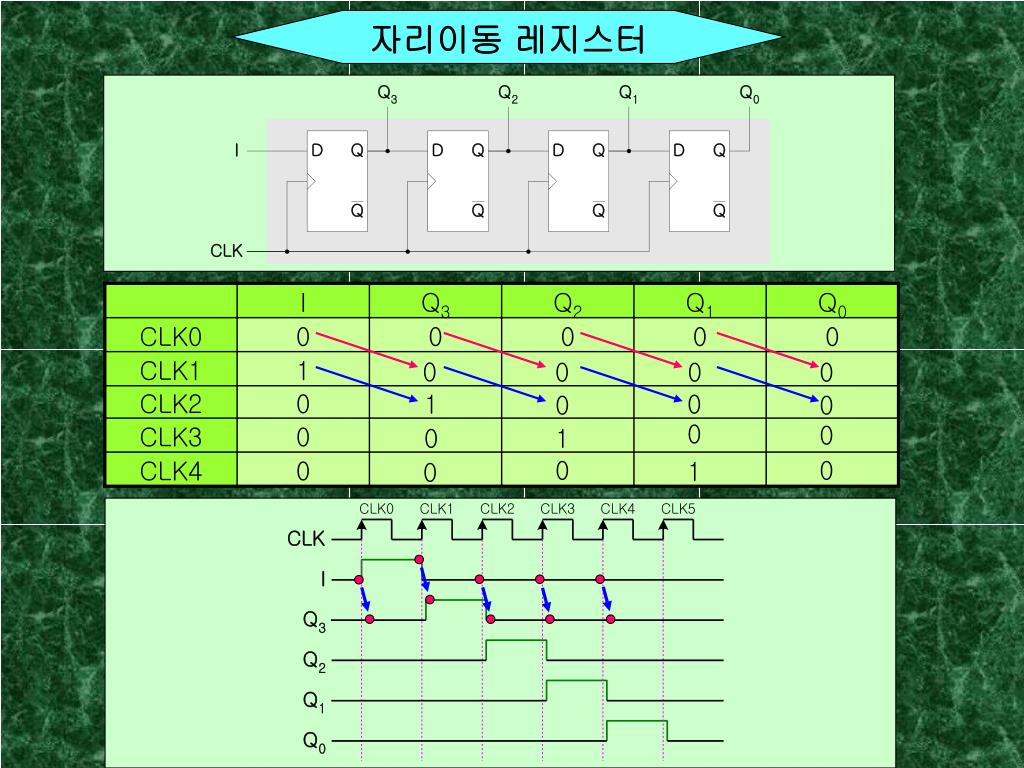

  9. 0 0 0 1 0 0 1 0 자리이동 레지스터 0 0 0 0 1 0 0 0

  10. 병렬로드를 가진 양방향 자리이동 레지스터 구현해야될 기능 1. 현상태 유지 기능 2. 오른쪽 방향 자리 이동 기능 3. 왼쪽 방향 자리 이동 기능 4. 병렬로드 기능
