Протокол UDP

1. Протокол UDP Сети и системы телекоммуникаций Созыкин А.В.

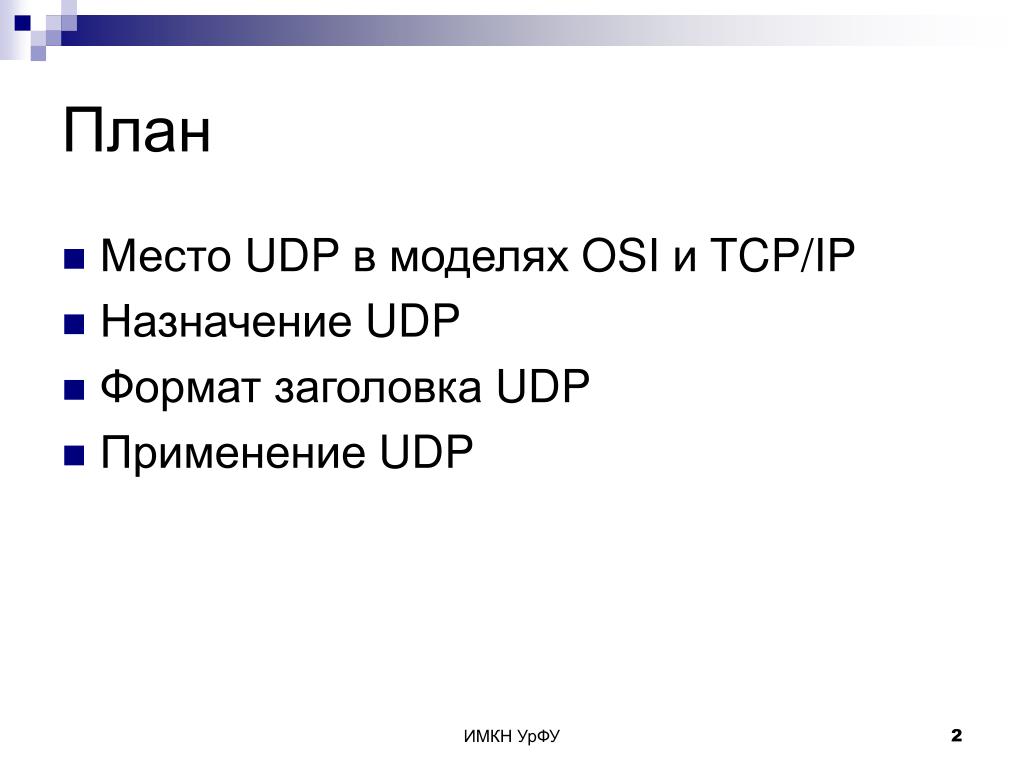

2. План • Место UDP в моделях OSI и TCP/IP • Назначение UDP • Формат заголовка UDP • Применение UDP ИМКН УрФУ

3. Место в моделях OSI и TCP/IP Модель OSI Модель TCP/IP Прикладной Прикладной Представления Сеансовый Транспортный Транспортный Сетевой Сетевой Канальный Сетевых интерфейсов Физический ИМКН УрФУ

4. Транспортные протоколы TCP/IP Прикладной HTTP SMTP DNS FTP Транспортный TCP UDP Сетевой IP ICMP ICMP ICMP ARP ARP DHCP DHCP DHCP Сетевых интерфейсов Ethernet WiFi DSL ИМКН УрФУ

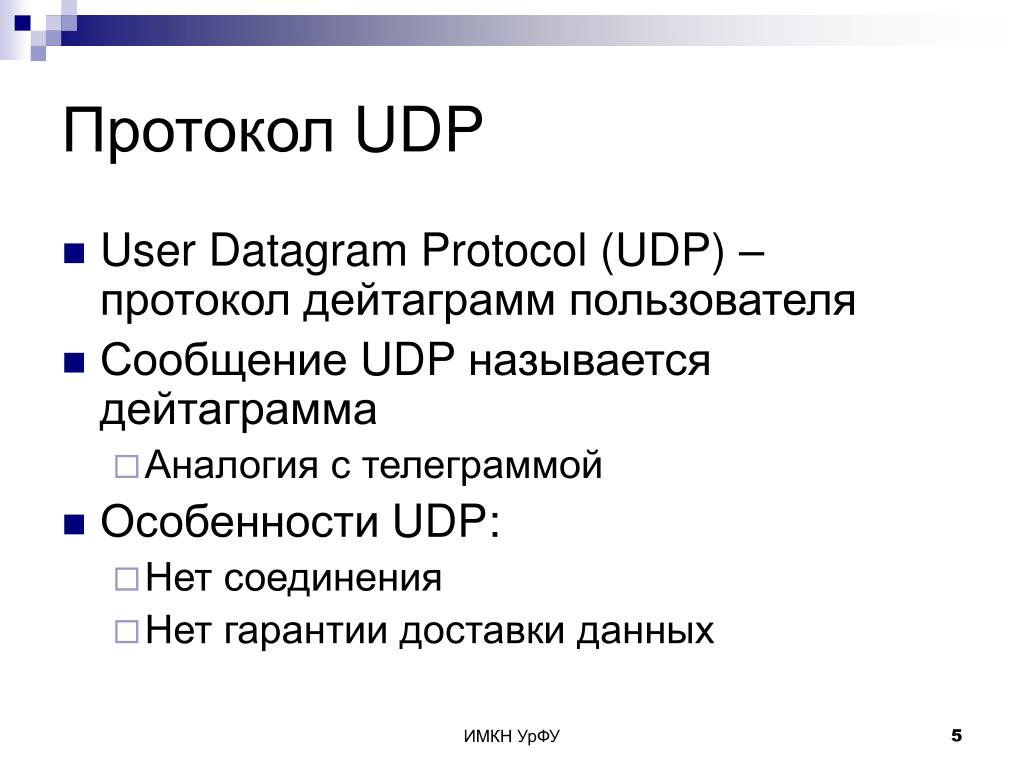

5. Протокол UDP • UserDatagram Protocol (UDP) – протокол дейтаграмм пользователя • Сообщение UDP называется дейтаграмма • Аналогия с телеграммой • Особенности UDP: • Нет соединения • Нет гарантии доставки данных ИМКН УрФУ

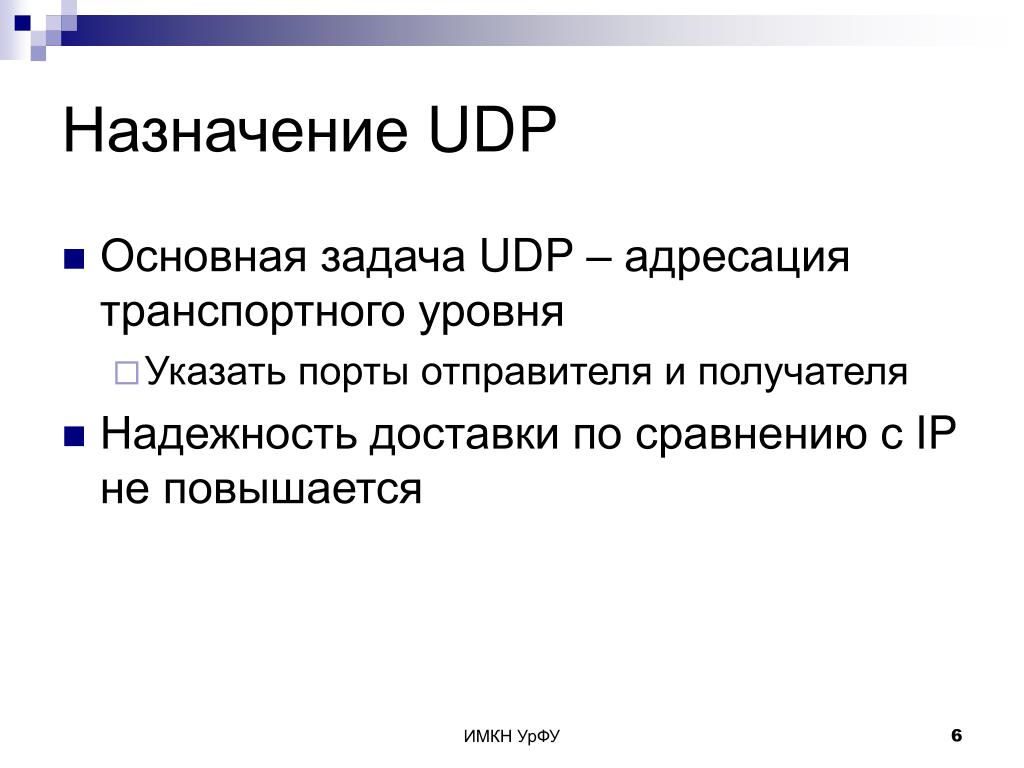

6. Назначение UDP • Основная задача UDP – адресация транспортного уровня • Указать порты отправителя и получателя • Надежность доставки по сравнению с IP не повышается ИМКН УрФУ

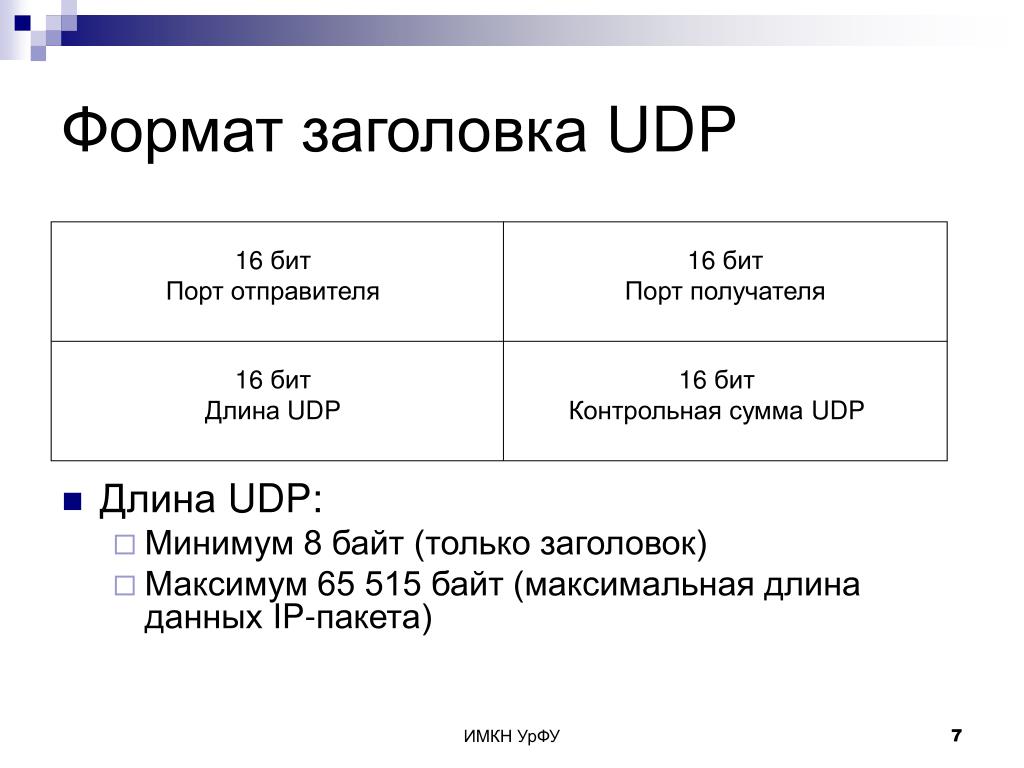

7. Формат заголовка UDP • Длина UDP: • Минимум 8 байт (только заголовок) • Максимум 65 515 байт (максимальная длина данных IP-пакета) 16 бит Порт отправителя 16 бит Порт получателя 16 бит Длина UDP 16 бит Контрольная сумма UDP ИМКН УрФУ

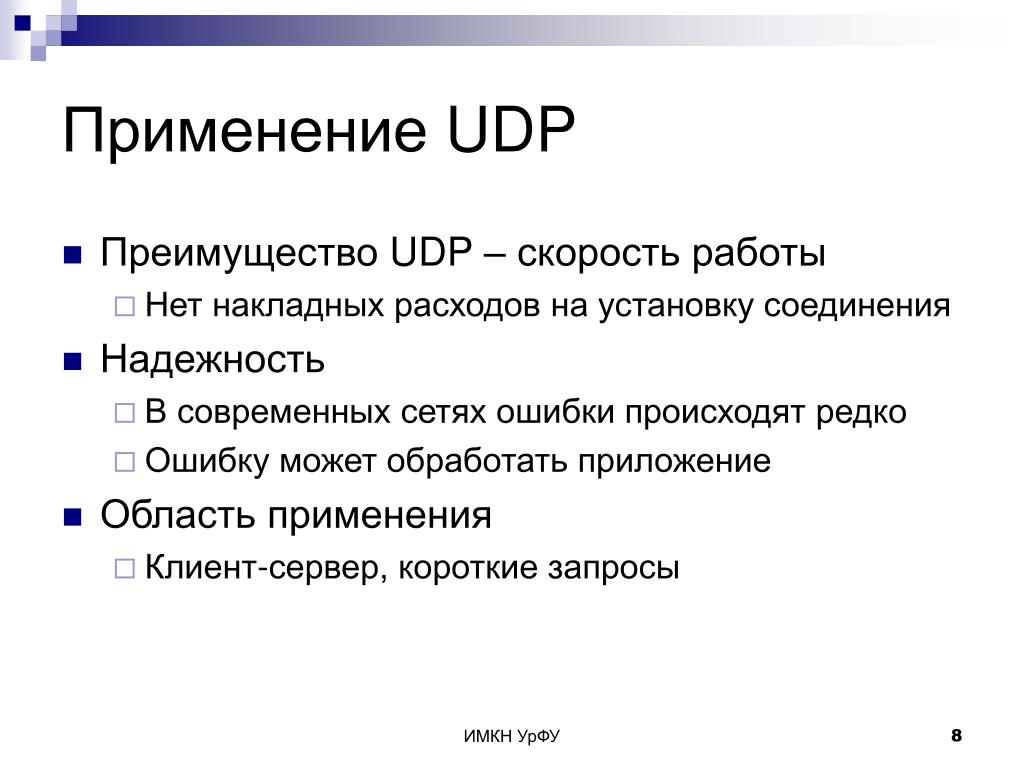

8. Применение UDP • Преимущество UDP – скорость работы • Нет накладных расходов на установку соединения • Надежность • В современных сетях ошибки происходят редко • Ошибку может обработать приложение • Область применения • Клиент-сервер, короткие запросы ИМКН УрФУ

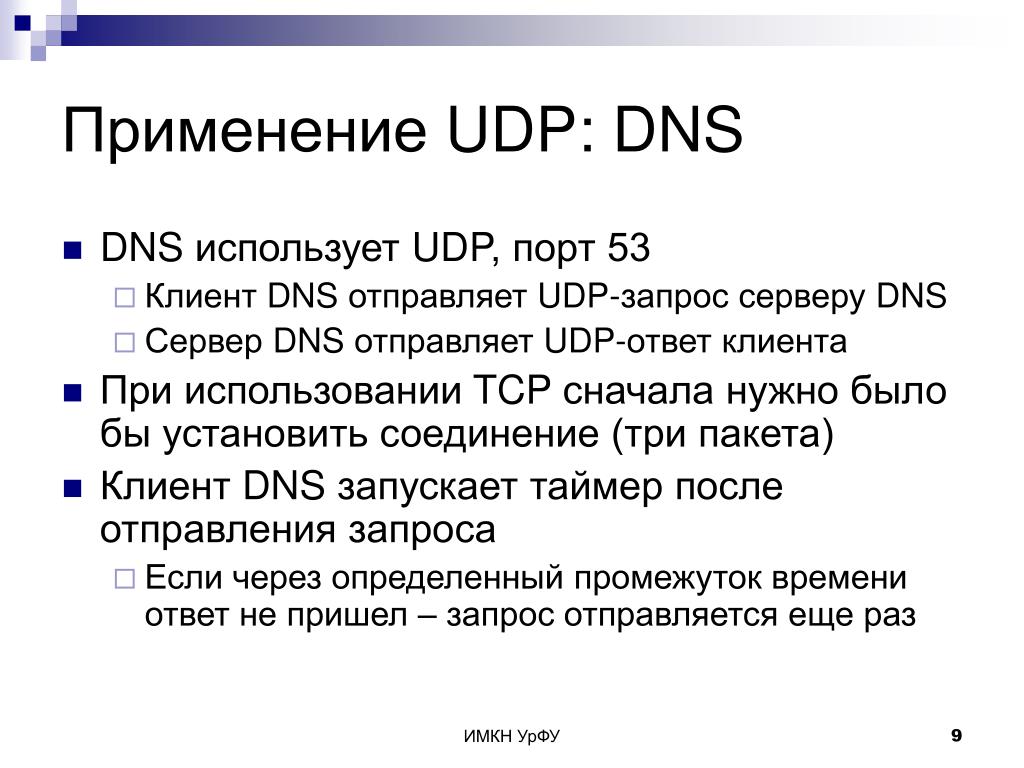

9. Применение UDP: DNS • DNS использует UDP, порт 53 • Клиент DNS отправляет UDP-запрос серверу DNS • Сервер DNS отправляет UDP-ответ клиента • При использовании TCP сначала нужно было бы установить соединение (три пакета) • Клиент DNS запускает таймер после отправления запроса • Если через определенный промежуток времени ответ не пришел – запрос отправляется еще раз ИМКН УрФУ

10. Итоги • Место UDP в моделях OSI и TCP/IP • Назначение UDP • Формат заголовка UDP • Применение UDP ИМКН УрФУ

11. Вопросы? ИМКН УрФУ
