电除尘器电晕放电特性实验

1. 电除尘器电晕放电特性实验 指导教师 舒麒麟

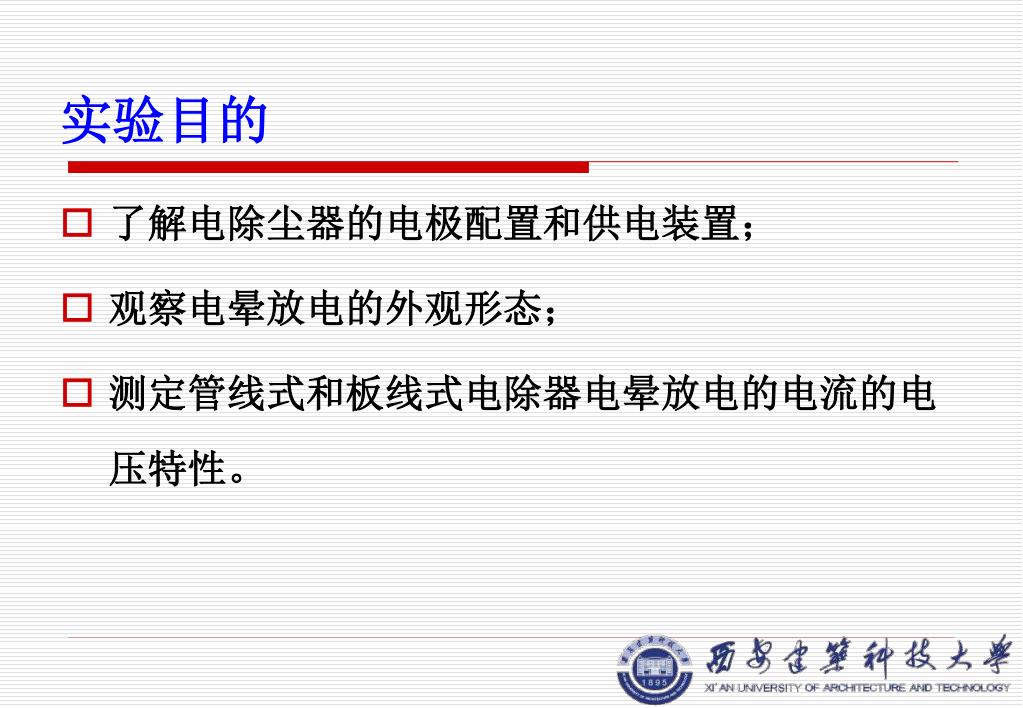

2. 实验目的 • 了解电除尘器的电极配置和供电装置； • 观察电晕放电的外观形态； • 测定管线式和板线式电除器电晕放电的电流的电压特性。

3. 原理图

4. 电晕线种类

5. 实验装置、供电装置和测量仪表 • 实验装置 • 管式电除尘器（单管）示意图：

6. 实验装置、供电装置和测量仪表 • 板线式电除尘器示意图（板-线式电场实验装置）。阳板板悬挂在接地的支架上，可左右移动改变板间距。电晕线悬挂在接有高压引线的水平钢管上，且可在钢管上前后移动，以改变线间距。

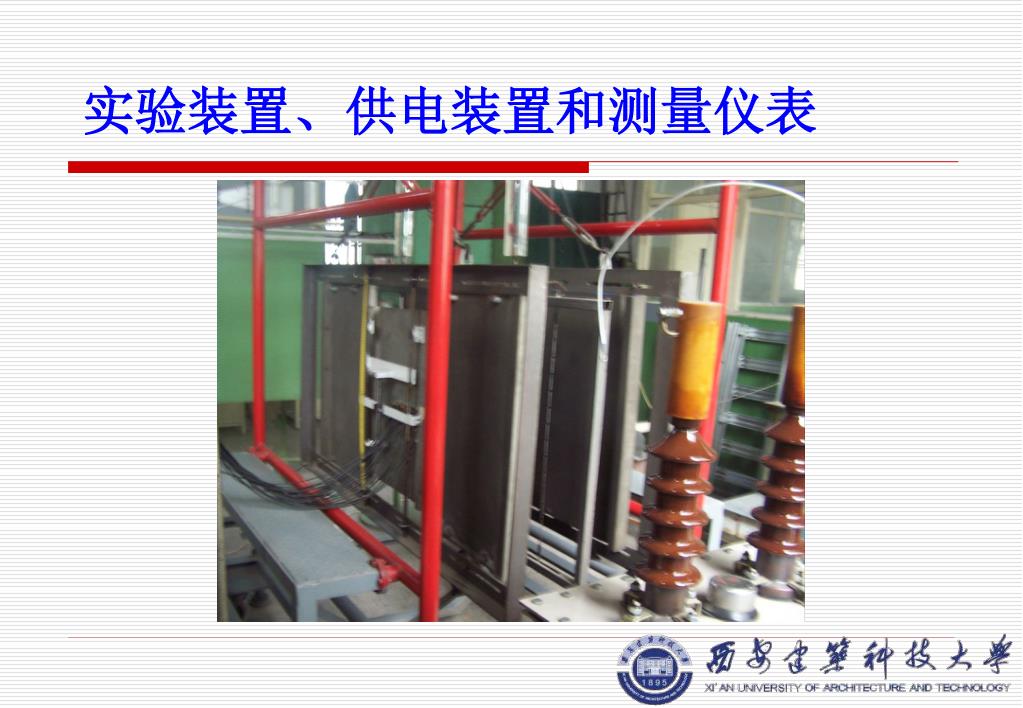

7. 实验装置、供电装置和测量仪表

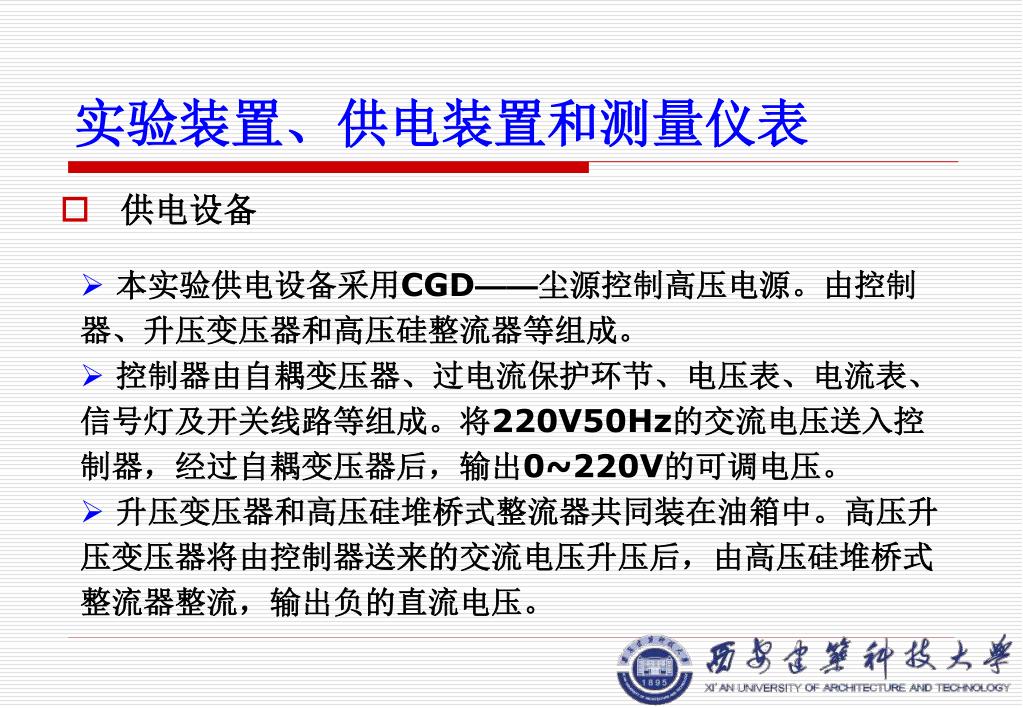

8. 实验装置、供电装置和测量仪表 • 供电设备 • 本实验供电设备采用CGD——尘源控制高压电源。由控制器、升压变压器和高压硅整流器等组成。 • 控制器由自耦变压器、过电流保护环节、电压表、电流表、信号灯及开关线路等组成。将220V50Hz的交流电压送入控制器，经过自耦变压器后，输出0~220V的可调电压。 • 升压变压器和高压硅堆桥式整流器共同装在油箱中。高压升压变压器将由控制器送来的交流电压升压后，由高压硅堆桥式整流器整流，输出负的直流电压。

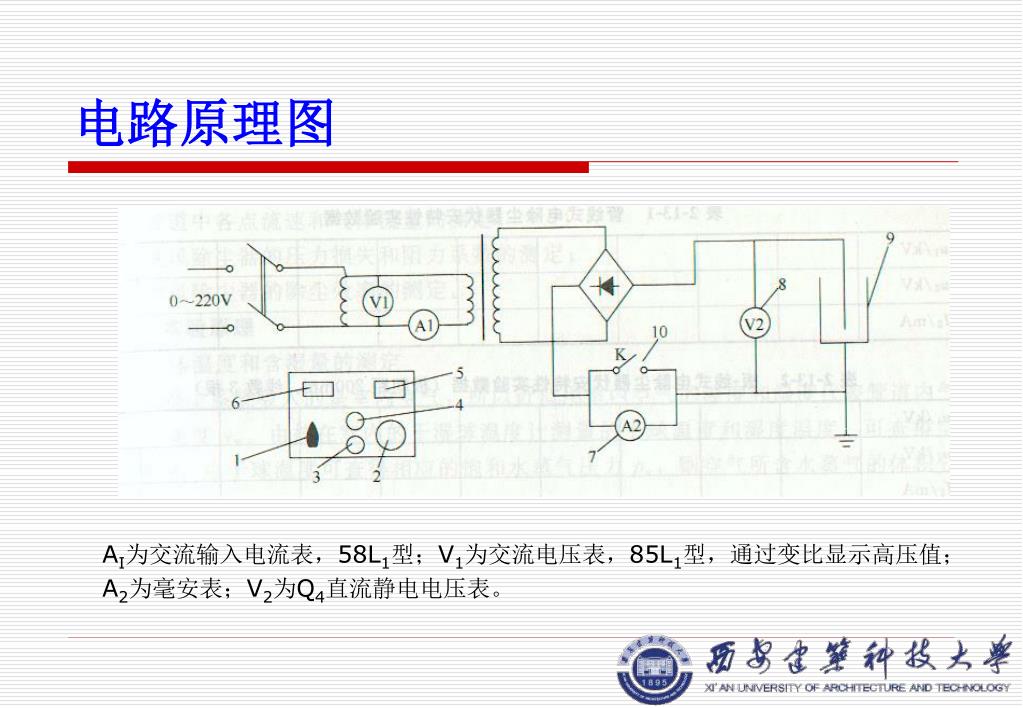

9. 电路原理图 AI为交流输入电流表，58L1型；V1为交流电压表，85L1型，通过变比显示高压值；A2为毫安表；V2为Q4直流静电电压表。

10. 实验步骤 • 测定管式电除尘器的电压-电流特性曲线 • 按照电路原理图连接高压引线，接地线及电压表、电流表等。检查无误后，所有人员撤到安全网外。 • 将控制器的电流插头插入交流220V插座中。将“电源开关”旋柄搬于“开”的位置。控制器接通电源后，低压绿色信号灯亮。 • 将电压调节手柄逆时针转到零位，轻轻按动高压“起动”按钮，高压变压器输入端主回路接通电源。这时高压红色信号灯亮。低压绿色信号灯灭。

11. 实验步骤 • 顺时针缓慢旋转电压调节手柄，使电压慢慢升高。待电压升至5kV时，打开保护开关K，读取并记录u2、I2。读完后立即将保护开关K闭合，继续升压。以后每升高5kV读取并记录一组数据，读数时操作方法和第一次相同，当开始出现火花时停止升压。 • 停机时将调压手柄旋回零位，按动停止按钮，则主回路电源切断。这时高压信号灯灭，绿色低压信号灯亮。再将电源“开关”关闭，即切断电源。 • 断电后，高压部分仍有残留电荷，必须使高压部分与地短路消去残留电荷，再按要求做下一组的实验。

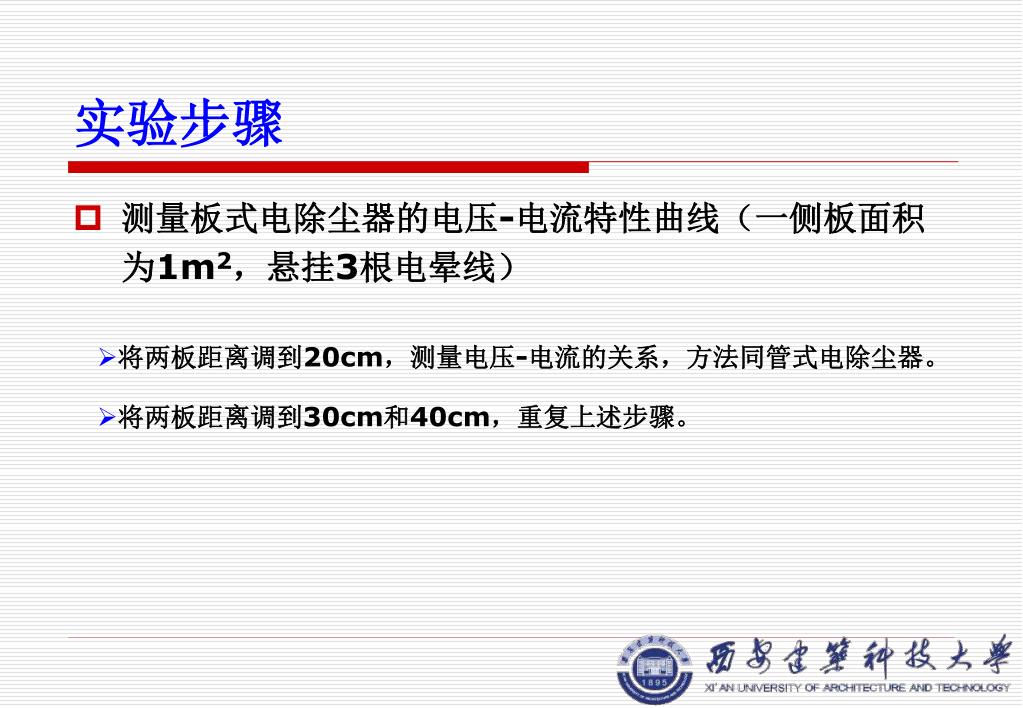

12. 实验步骤 • 测量板式电除尘器的电压-电流特性曲线（一侧板面积为1m2，悬挂3根电晕线） • 将两板距离调到20cm，测量电压-电流的关系，方法同管式电除尘器。 • 将两板距离调到30cm和40cm，重复上述步骤。

13. 实验步骤 • 研究板式电除尘器电压板距一定时，电晕电流与电晕线根数的关系 • 板间距离调到40cm，板中心放一根电晕线，电流测量方法同管式除尘器。将电压调到50kV时测量电晕电流，记录完后将高压关掉； • 板间距仍是40cm，将通道内的电晕线分别从1根调到3根、5根、7根、9根、11根，重复测量电压固定到50kV时的电晕电流。

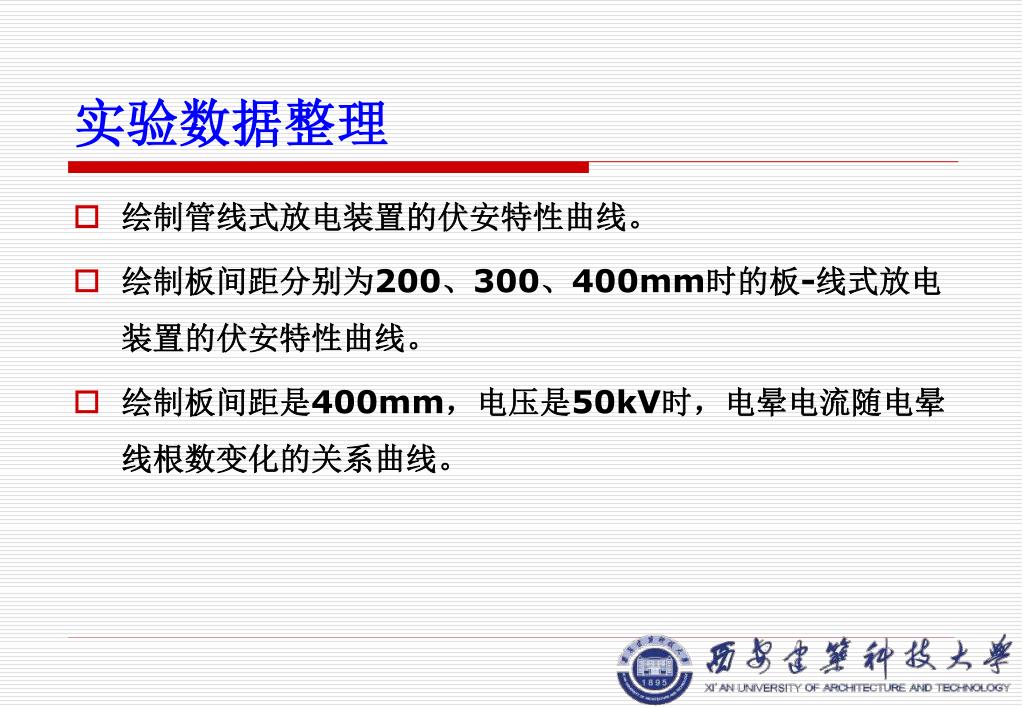

14. 实验数据整理 • 绘制管线式放电装置的伏安特性曲线。 • 绘制板间距分别为200、300、400mm时的板-线式放电装置的伏安特性曲线。 • 绘制板间距是400mm，电压是50kV时，电晕电流随电晕线根数变化的关系曲线。

15. 注意事项 • 实验前后准备就序后，经指导教师检查后才能起动高压。 • 电流表与被测点牢靠联接，严禁开路运行。 • 实验进行时，严禁进入高压区。

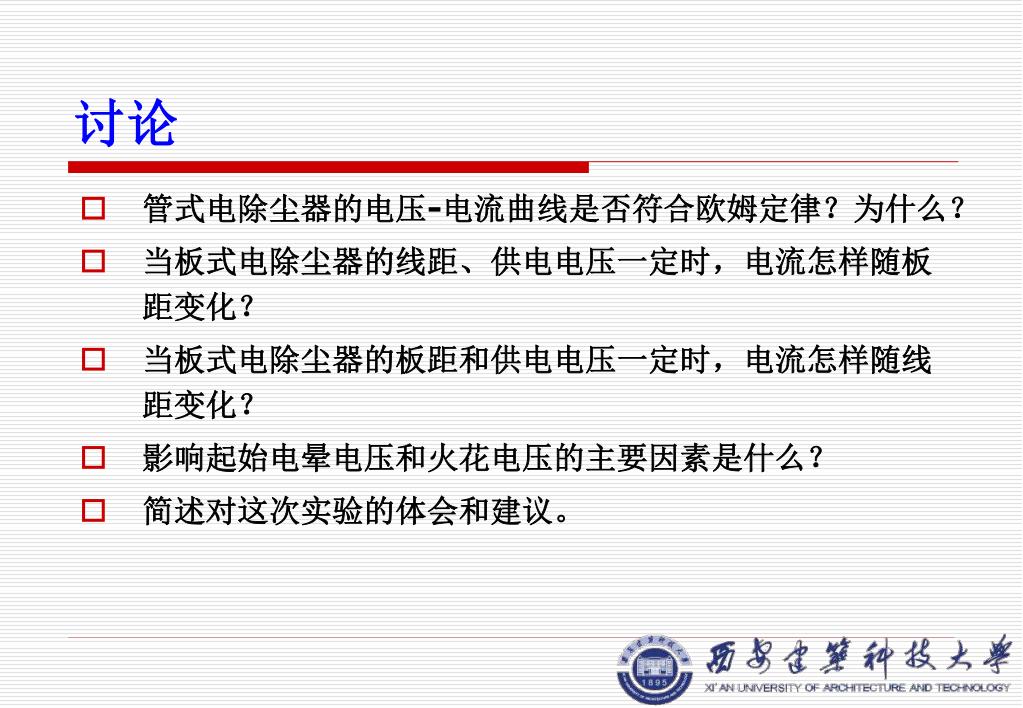

16. 讨论 • 管式电除尘器的电压-电流曲线是否符合欧姆定律？为什么？ • 当板式电除尘器的线距、供电电压一定时，电流怎样随板距变化？ • 当板式电除尘器的板距和供电电压一定时，电流怎样随线距变化？ • 影响起始电晕电压和火花电压的主要因素是什么？ • 简述对这次实验的体会和建议。
