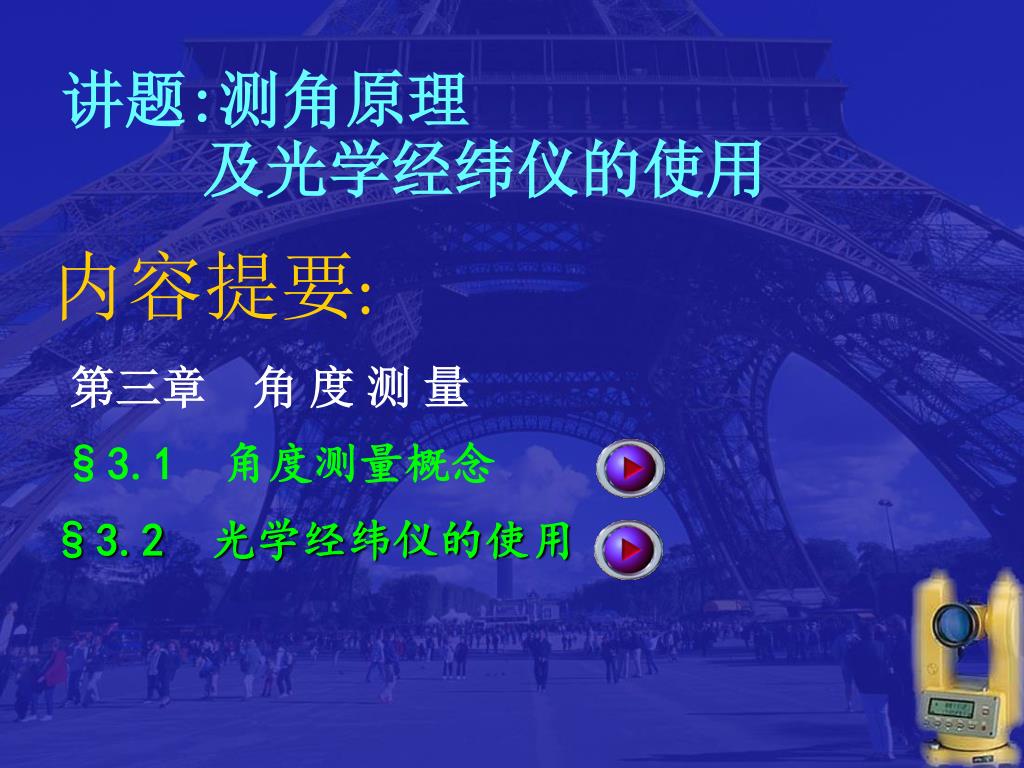

  1. 讲题:测角原理及光学经纬仪的使用 内容提要: 第三章 角 度 测 量 §3.1 角度测量概念 §3.2 光学经纬仪的使用

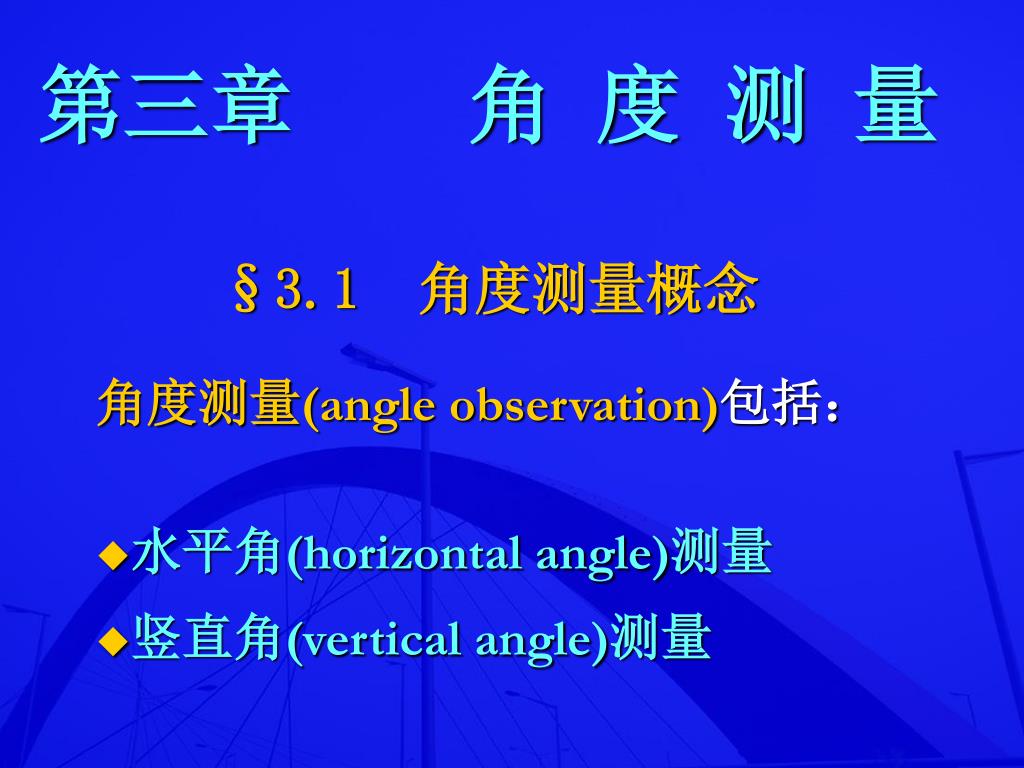

  2. 第三章 角 度 测 量§3.1 角度测量概念 角度测量(angle observation)包括： • 水平角(horizontal angle)测量 • 竖直角(vertical angle)测量

  3. 水平度盘(horizontal circle) 0 a c A B C a 水平面 b  c 一、水平角(horizontal angle) 定义 从空间一点出发的两条 空间直线在水平投影面 上的夹角。 范围：00~3600

  4. 天顶 A 0° 水平线 270° 90 ° B 180° 铅垂线 C 二.竖直角(vertical angle)定义 在同一竖直面内，瞄准目标的视线与水平视线的夹角。 其范围：=090，仰角为正，俯角为负。

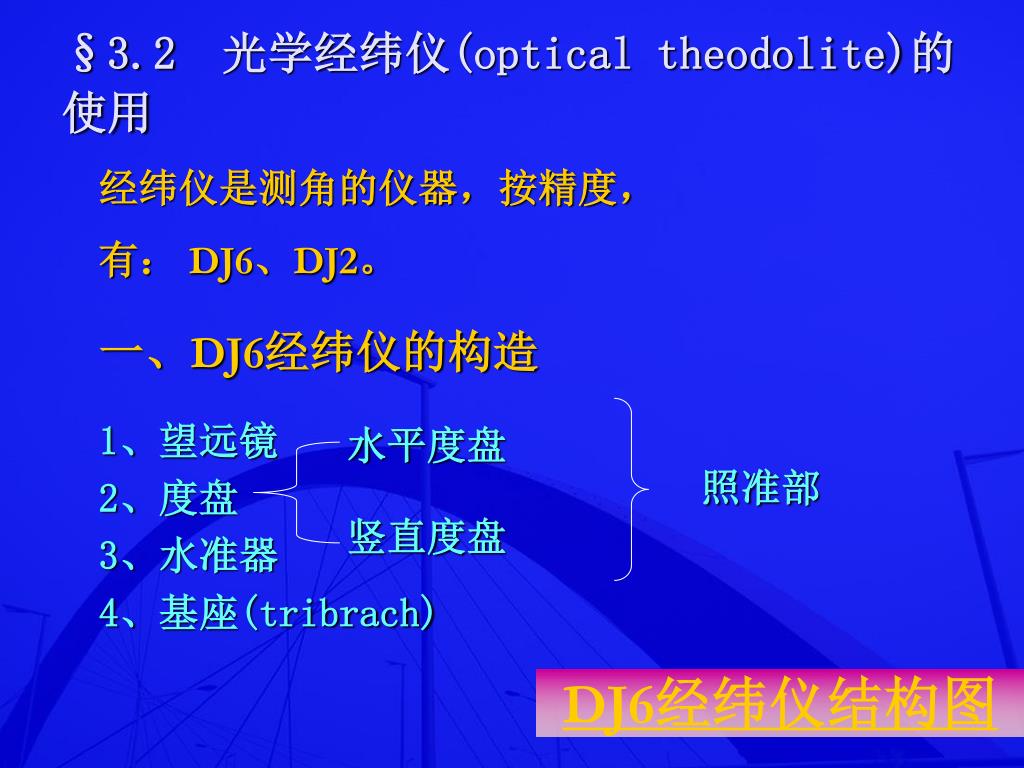

  5. §3.2 光学经纬仪(optical theodolite)的使用 经纬仪是测角的仪器，按精度， 有： DJ6、DJ2。 一、DJ6经纬仪的构造 1、望远镜 2、度盘 3、水准器 4、基座(tribrach) 水平度盘 照准部 竖直度盘 DJ6经纬仪结构图

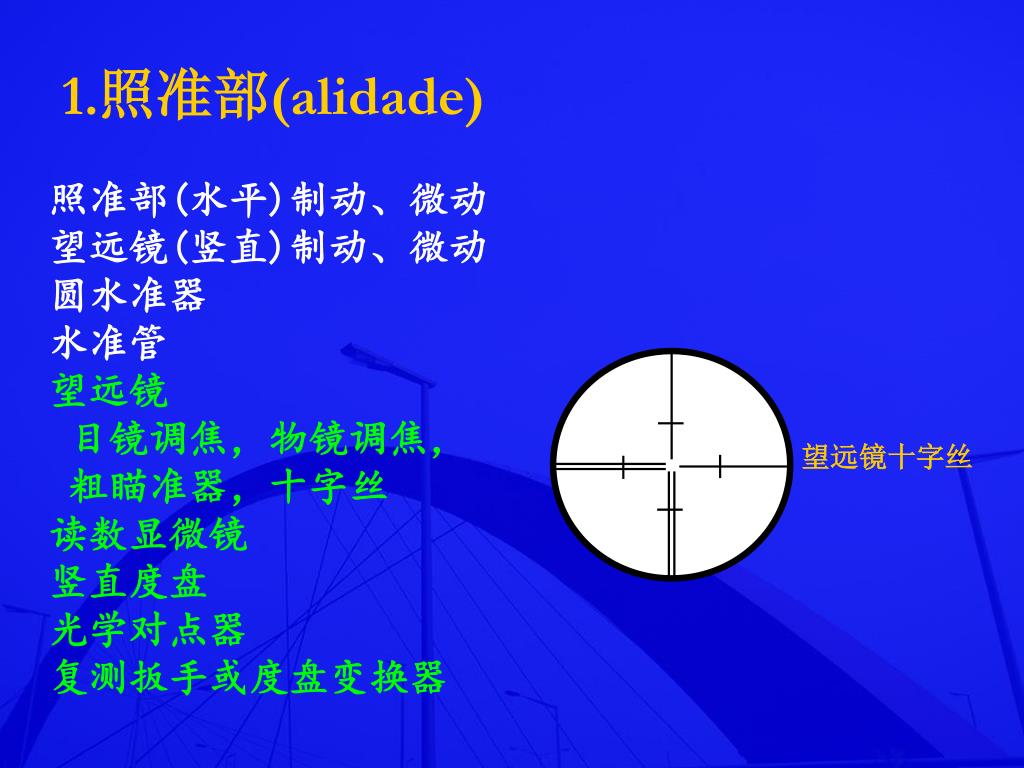

  6. 望远镜十字丝 1.照准部(alidade) 照准部(水平)制动、微动 望远镜(竖直)制动、微动 圆水准器 水准管 望远镜 目镜调焦，物镜调焦， 粗瞄准器，十字丝 读数显微镜 竖直度盘 光学对点器 复测扳手或度盘变换器

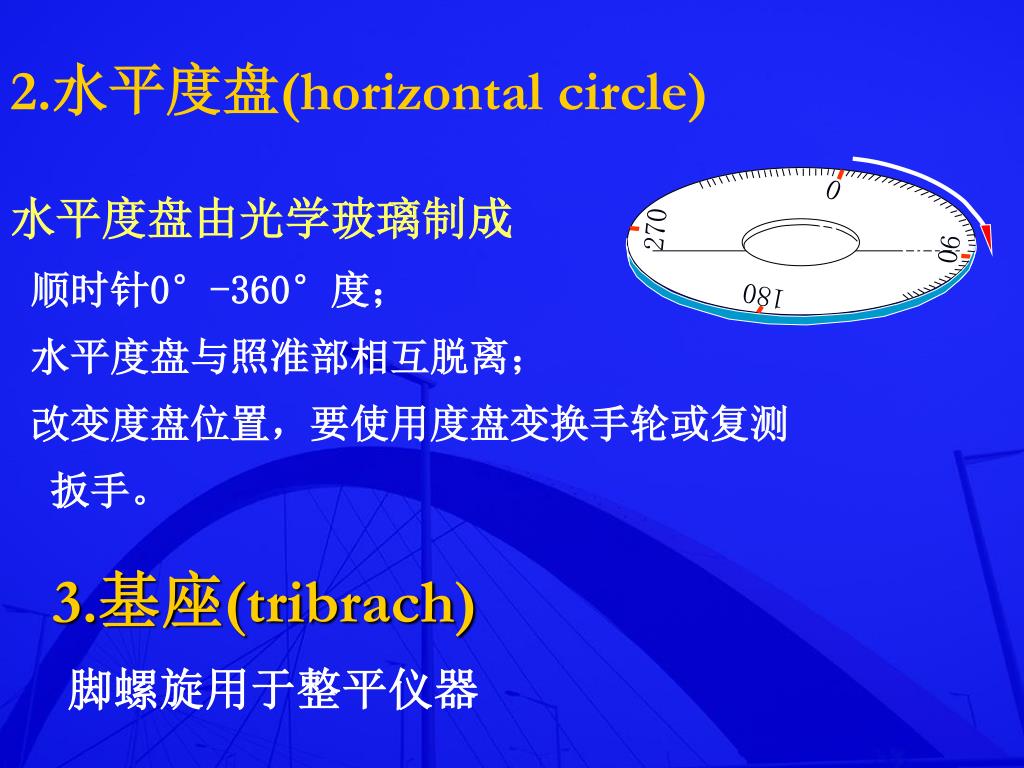

  7. 0 0 270 270 90 90 180 180 2.水平度盘(horizontal circle) 水平度盘由光学玻璃制成 顺时针0°-360°度； 水平度盘与照准部相互脱离； 改变度盘位置，要使用度盘变换手轮或复测 扳手。 3.基座(tribrach) 脚螺旋用于整平仪器

  8. 73 0 1 二、J6经纬仪带分化尺的读数方法 （1）分微尺的分划值为1ˊ，估读到 0.1ˊ(6")。 （2）“H”——水平度盘读数， “V”——竖直度盘读数。 水平度盘读数： 730424

  9. 三、DJ2对径符合读数方法 一般采用对径重合读数法——转动测微轮，使上下分划线精确重合后读数。

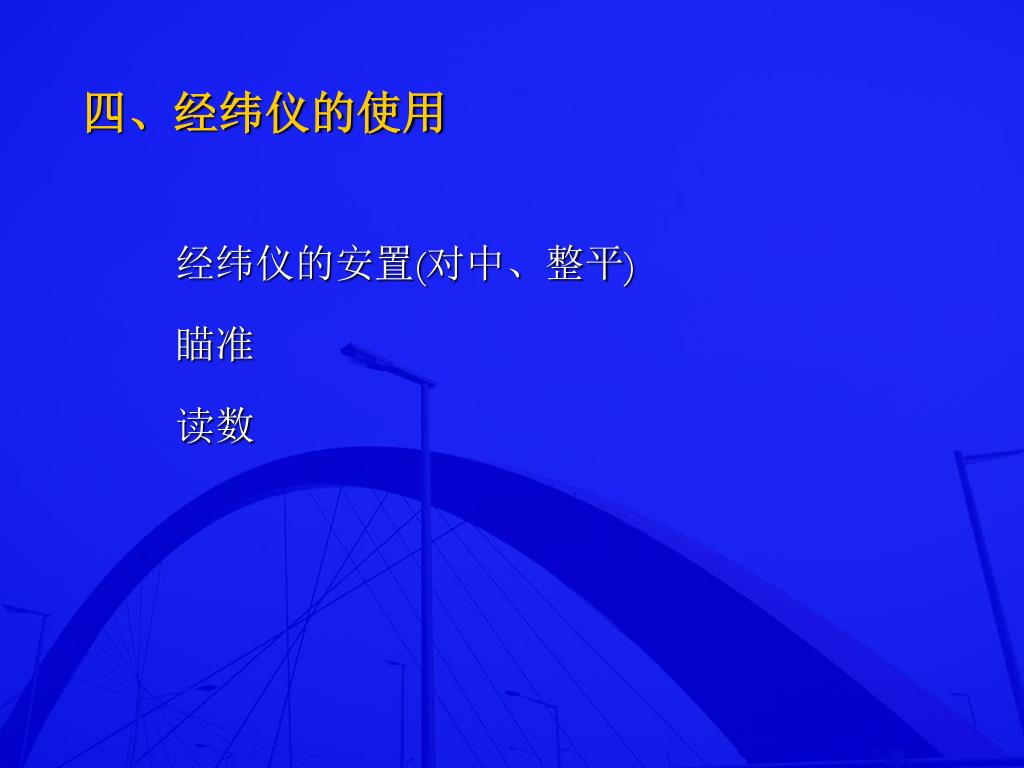

  10. 四、经纬仪的使用 经纬仪的安置(对中、整平) 瞄准 读数

  11. 1、经纬仪的安置 A C  B B 内容及要求：对中(centering) 3mm整平(leveling) 1格 • 垂球(plumb bob)法 （1）脚架头上移动仪器进行对中。 （2）旋转脚螺旋进行整平。 （3）反复（1）、（2）两步。

  12. 光学对中器法 （1）大致水平大致对中 眼睛看着对中器，拖动三脚架两个脚,使仪器大致对中,并保持“架头”大致水平。 （2）伸缩脚架粗平 根据气泡位置，伸缩三脚架两个脚，使圆水准气泡居中。

  13. 3 3 2 1 2 1 （3）脚螺旋精平——左手大拇指法则 气泡居中，1、2等高 气泡居中，3与1、2等高

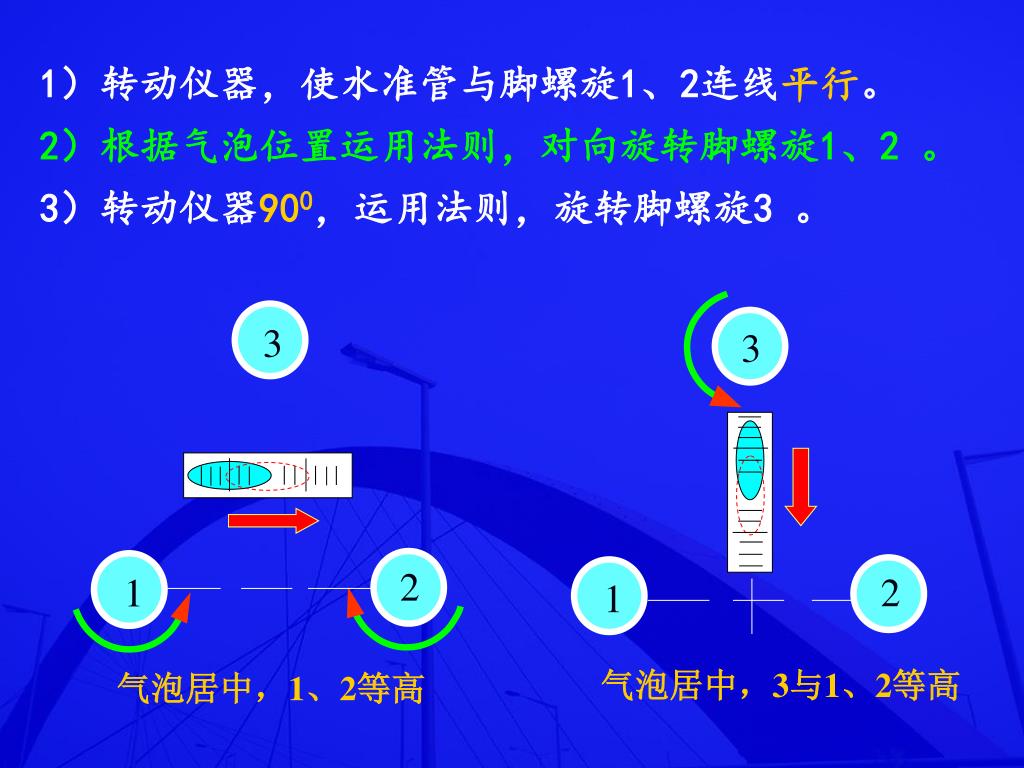

  14. 3 3 2 1 2 1 气泡居中，3与1、2等高 气泡居中，1、2等高 1）转动仪器，使水准管与脚螺旋1、2连线平行。 2）根据气泡位置运用法则，对向旋转脚螺旋1、2 。 3）转动仪器900，运用法则，旋转脚螺旋3 。

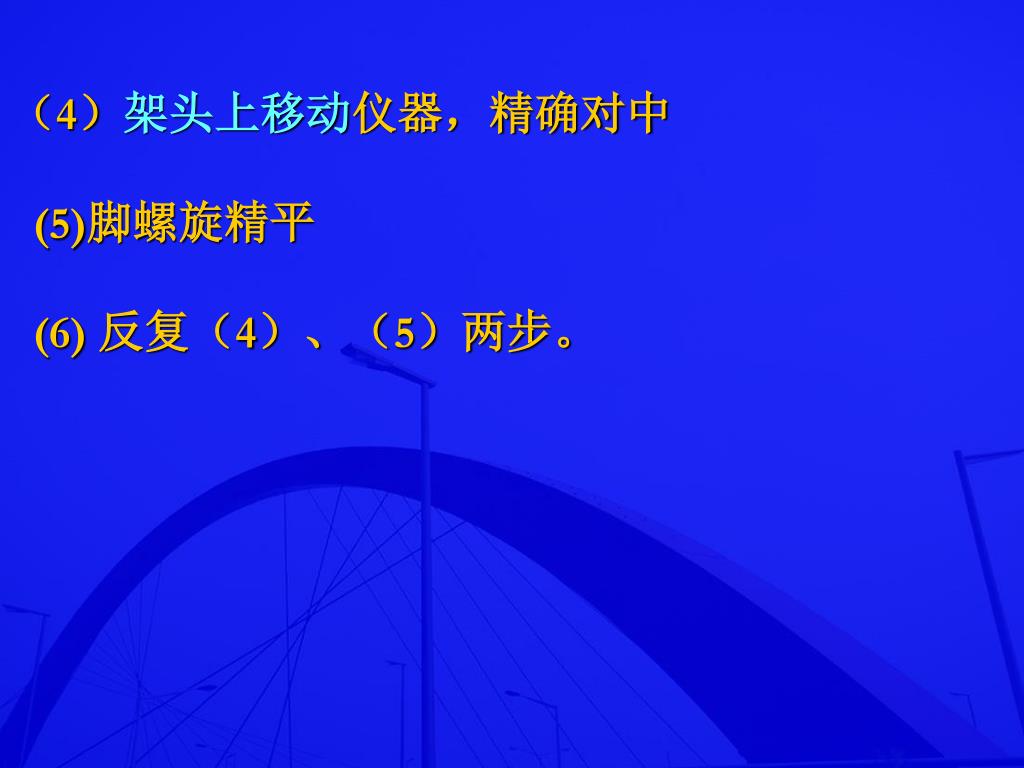

  15. （4）架头上移动仪器，精确对中(5)脚螺旋精平(6) 反复（4）、（5）两步。

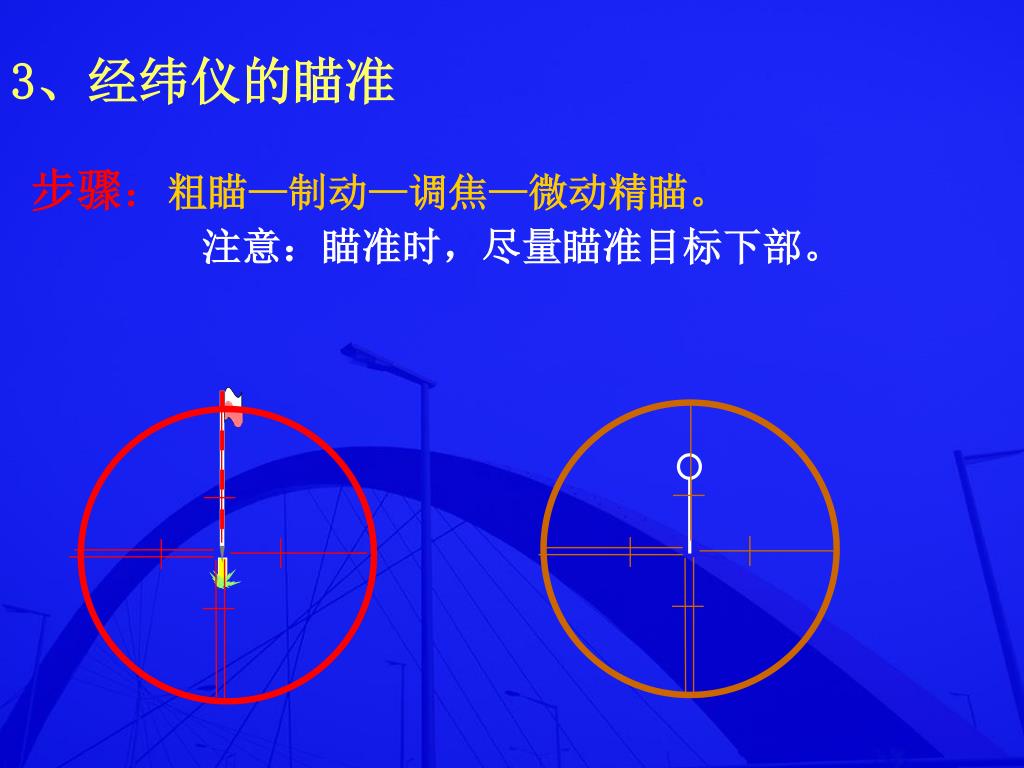

  16. 3、经纬仪的瞄准 步骤：粗瞄—制动—调焦—微动精瞄。 注意：瞄准时，尽量瞄准目标下部。
