  1. 办公自动化 办公自动化 韩衡畴

  2. 办公自动化 前言 • 主要介绍微型计算机、常用外设（喷墨打印机、激光打印机、平板式扫描仪）、办公数码设备（数码相机及数码摄像机）的结构组成、技术指标、使用和维护维修方法。

  3. 办公自动化 学习目标 • 1.知识目标 • (1)微型计算机的软硬件组成与工作原理； • (2)常用外设（喷墨打印机、激光打印机、平板式扫描仪）的结构和技术指标； • (3)办公数码设备（数码相机及数码摄像机）的结构和技术指标。 • 2.技能目标 • (1)能进行台式计算机的软硬件安装，并进行维护； • (2)能正确使用办公打印设备喷墨打印机和激光打印机，并进行维护； • (3)能正确使用办公数码设备（数码相机及数码摄像机），并进行维护； • (4)能正确使用平板式扫描仪，并进行维护。

  4. 2.2.1微型计算机的组成与基本工作原理 1.微型计算机的组成 一人完整的微型计算机系统是由硬件系统和软件系统两大部分组成的. 硬件系统是指:构成计处算机的电子线路和各种机电装置的物理实体. 软件系统是指:为了运行、管理和维护计算机所编制的各种程序和相关数据的集合。 办公自动化 2.2相关知识

  5. 　　计算机的硬件系统由运算器、控制器、存储器、输入设备和输出设备五大部分组成。运算器和控制器常常集成一块集成电路芯片内，称为中央处理器（CPU），它是计算机的核心部件。CPU和内存储器合称为计算机的主机，而外存储器和输入设备、输出设备一起，合称为外部设备，简称外设。 办公自动化

  6. 控制器是计算机的指挥中枢，其作用是统一指挥和协调各个部件的工作。 运算器是完成各种算术运算和逻辑运算，运算时从存储器中取得原始数据，并将运算结果送回存储器中，整个过程都在控制器的指挥下工作。 办公自动化

  7. 办公自动化 • 存储器主要用来存放数据和程序，是计算机的记忆部件。输入设备的作用是接收用户输入的数据和程序，并将其数字化后保存到存储器中。输出设备的作用是将存储器中存放的运算结果转换成相应的字符或图形。

  8. 办公自动化 • 2.微型计算机的工作原理 • 计算机所能识别并执行的每一条操作命令称为一条机器指令,一台计算机可以有许多指令,每条指令都规定了计算机要完成的一种基本操作.一台计算机能执行什么指令以及有多少条指令是预先规划好的,所有指令的集合就称为计算机的指令系统.

  9. 所谓程序,就是人们编制的能完成预定任务的一个指令序列.计算机工作时,必须首先将程序及所需要的数据通过输入设备送到计算机的存储器中,然后由控制器逐条读取存储器中存放的指令,并按每条指令所规定的操作执行相应的动作,直到程序完成. 办公自动化

  10. 办公自动化 • 3.微型计算机的硬件系统 • 主板:微机的主机箱内有一块较大的电路板,称主板 • 主流机型结构的主板,是把CPU和内存系统都做在主板上,而显示电路、通信接口电路等做成适配卡插到主板上.

  11. 一体化结构的主板是把CPU、内存系统、显示电路及通信接口电路都做在一块主板上。 一体化结构的主板是把CPU、内存系统、显示电路及通信接口电路都做在一块主板上。 办公自动化

  12. 办公自动化 • 1、面积缩小 • 主板集成度提高，取消了部分ISA槽，ＡＴＸ主板开始向小型方向发展 • 　２彩色接口标识 • 　主板的设计必须具有人性化，因此主板的集成接口采用了彩色标识，连接外设时一目了然。 • 　３、跳线减少 • 　由于免跳线技术的应用，大多数系统状态的设定均置入ＢＩＯＳ中，主板上的跳线大为减少。 • ４、板载蜂鸣器 • 　有些主板使用板载峰鸣器，免去了ＰＣ喇叭，减少了连接。

  13. 办公自动化 主板的选购 • 一、主要性能 • １、速度 • 　主板的速度制约着整机系统的速度 • ２、稳定性 • 　微机的各部件都可能出现性能不够稳定的情况，但都没有主板对系统的影响大。 • ３、兼容性 • 　兼容性好的主板将使你在选择部件和将来的微机升级时有更大的灵活性。

  14. 办公自动化 • ４、扩充能力 • 　计算机在购买一段时间后，都会出现要添置新设备的需求。 • ５、升级能力 • 　一块好的主板应为现在及未来的ＣＰＵ技术提供支持，使ＣＰＵ升级时不用更换主板 • 　二、应考虑的因素 • 　１、实际需求 • 　２、主板结构 • 　ＣＰＵ决定了整台机器的性能档次，也限制了主板结构和类型。应注意所购主板是否适合所需ＣＰＵ的接口。

  15. ３、主板的技术性能 　 主板的特色技术主要体现在超频稳定性能、安全稳定性能、方便快捷性能、升级扩充性能和其他技术性能。 　 主板的技术性能主要取决于它所采用的芯片组。购买时，一方面要仔细对比不同芯片组的技术参数和性能。另一方面还要认清主板芯片组的具体型号，因为通常一种芯片又有多个型号。 ４、产品的价格 　用记选择主板时，往往取决于价格。 ５、售后服务 ６、品牌 　华硕、微星、升技、精英．．． 办公自动化

  16. 购买步骤 　１、制订一个合理的购买计划，主要考虑主板的性价比。 　２、确定所购主板的档次。为此必须考虑要用所选购的主板做什么。如果是只想用来玩游戏的话，那么应该重点考虑主板的性能一定要高，如果只是为了搞一些文字处理的话，就应选择那些以稳定著称的整合主板。所选机器将来想升级，那么应考虑主板的可扩展性能；但如果所选的机器将用于图形工作的话，那么就应购买一块支持大容量内存、显示系统优越的主板。 　３、进入市场，购买自己中意的主板。这就需要对市场上该型号的价格有一个起码的认识。 办公自动化

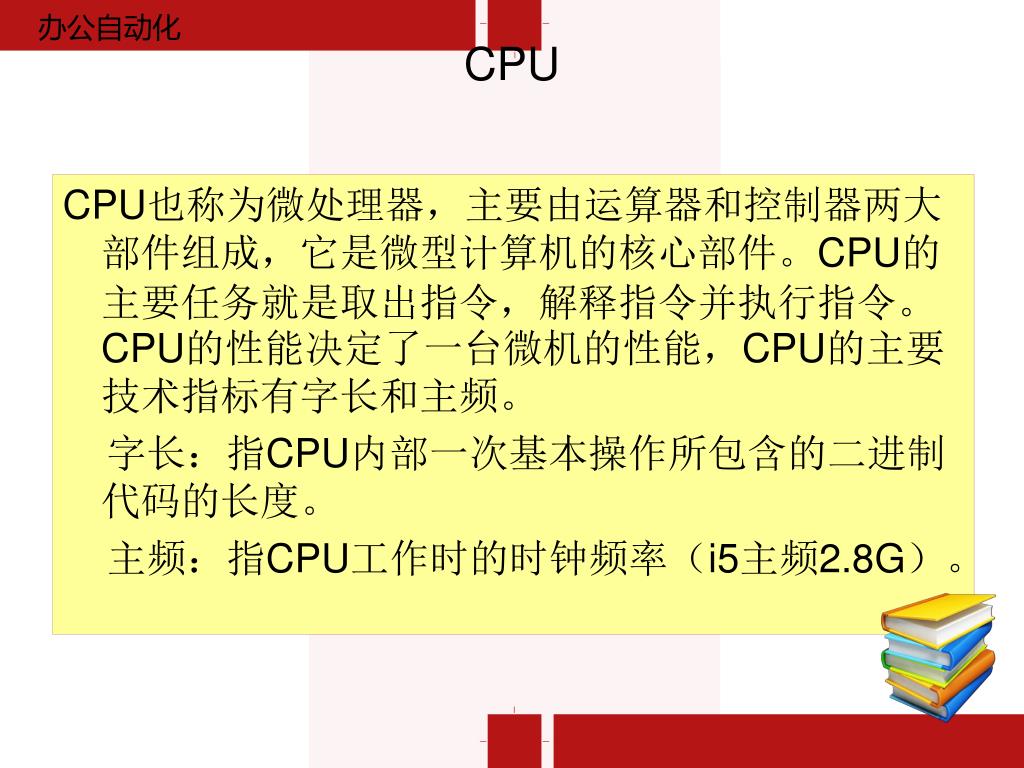

  17. CPU也称为微处理器，主要由运算器和控制器两大部件组成，它是微型计算机的核心部件。CPU的主要任务就是取出指令，解释指令并执行指令。CPU的性能决定了一台微机的性能，CPU的主要技术指标有字长和主频。CPU也称为微处理器，主要由运算器和控制器两大部件组成，它是微型计算机的核心部件。CPU的主要任务就是取出指令，解释指令并执行指令。CPU的性能决定了一台微机的性能，CPU的主要技术指标有字长和主频。 字长：指CPU内部一次基本操作所包含的二进制代码的长度。 主频：指CPU工作时的时钟频率（i5主频2.8G）。 办公自动化 CPU

  18. 办公自动化

  19. 办公自动化

  20. 办公自动化 内存 • 内存也叫主存，是PC系统存放数据与指令的半导体存储器单元，主存储器（Main Memory），也叫随机存储器（RAM-Red Access Memory）。我们平常所指的内存条其实就是RAM，其主要的作用是存放各种输入、输出数据和中间计算结果，以及与外部存储器交换信息时做缓冲之用。

  21. 办公自动化

  22. 办公自动化 内存的主要技术参数 • (1)内存容量:内存容量越大,它所存储的数据及程序就越多,计算机运行的速度就越快. • (2)存取周期:存取周期是指对内存进行一次读或写操作所需的时间,显然,存取周期越短,则存取速度越快. • (3)内存频率:内存频率是与存取周期相关的一个技术指标.

  23. 办公自动化 内存的选购 • 首先我们要考虑的是购买何种主板。主板直接限制了内存的工作频率，因此这是购买主流DDR内存之前要考虑的事情，我们要注意主板能超频的最高频率有多少，它的BIOS是否有超频内存的相关选项。这点很关键，而且直接决定了我们应该购买的内存类型。

  24. 办公自动化 • 多大的内存才够用 • 如今主流的电脑配机方案中，2G和4G是两种标准的内存配置。实践证明，这两种内存的容量对于一般用户而言都能满足日常的需求。 • 目前比较有名气的厂商有： • 金士顿 (Kingston) • 现代 (Hyundai、hynix) • 三星(SEC) • 胜创(KingMax) • 金邦(GEIL)

  25. 办公自动化 硬盘 • 硬盘是一台计算机系统的数据存储中心，我们所使用的应用程序和数据绝大部分都存储在硬盘上。它是计算机中不可缺少的存储设备。

  26. 办公自动化

  27. 办公自动化 接口

  28. 办公自动化 Serial ATA接口 • Serial ATA是一种新的接口类型，用来代替之前的ATA接口。 • Serial ATA也就是串行ATA，它与目前广泛采用的ATA/100或ATA/133等接口最根本的不同在于，以前硬盘所有的ATA接口类型都是采用并行方式进行数据通信，因而统称并行ATA。而Serial ATA，顾名思义，也就是采用串行方式（Serial ATA采用“序列式”的结构，把若干位（bit）数据打包，然后采用比并行式更高的速度（高50%），把数据分组形式传输至主机的方式）进行数据传输。

  29. 办公自动化

  30. 1.单碟容量2. 硬盘的转速（5400 7200 1000转/分） 3. 平均寻道时间 4.平均访问时间 5.缓存 （16M) 硬盘容量＝柱面数×扇区数 ×每扇区字节数×磁头数 办公自动化 硬盘的主要参数

  31. 1. 看容量 2. 看转速 3. 看硬盘接口 4. 看缓存容量 5. 看售后服务 办公自动化 硬盘选购 主流硬盘厂商 Seagate：西捷 Maxtor：迈拓 Hitachi(IBM)：日立 Western Digital：西部数据 Samsung：三星

  32. 显卡的作用 显卡的接口 主要参数 办公自动化 显示卡

  33. 办公自动化 • 显卡是CPU与显示器之间的接口电路，因此也叫“显示适配器”。显卡的作用是在CPU的控制下，将主机送来的显示数据转换为视频信号送给显示器，最后再由显示器来形成各种各样的图像

  34. DVI (Digital Visual Interface)数字视频接口是专门输出数字信号给LCD显示器的，这样可以获得更高的显示质量 办公自动化 显卡的接口

  35. 办公自动化 DVI是现在等离子显示器的标准输入接口.在模拟电视机上采用DVI接口的目的是利用数字传输不容易受干扰的特性.

  36. 目前电脑的主要用途是包括诸如Word、Excel以及财务软件等文字处理、学校教学、上网、影视播放及一般3D游戏等需要。对于此类应用，一般的显示卡就能满足其需要，可以随意选购，甚至集成显卡都能胜任。目前电脑的主要用途是包括诸如Word、Excel以及财务软件等文字处理、学校教学、上网、影视播放及一般3D游戏等需要。对于此类应用，一般的显示卡就能满足其需要，可以随意选购，甚至集成显卡都能胜任。 对于一般应用512MB显存就足够用，玩一些大型的3D游戏就需要到1024MB。 办公自动化 显卡选购

  37. (1)网卡：是计算机网络的一个基本部件。一台微机通过网卡与网络传输介质相连接，就可以和其他微机组成一个局域网。网卡的功能是执行网络低层协议，实现物理层信号的转换。(1)网卡：是计算机网络的一个基本部件。一台微机通过网卡与网络传输介质相连接，就可以和其他微机组成一个局域网。网卡的功能是执行网络低层协议，实现物理层信号的转换。 （2）MODEM:它的主要作用是可以拨号上网，其主要功能是数模转换。 办公自动化 网络及多媒体配件

  38. （3）声卡：是多媒体技术中最基本的组成部分，是实现声波/数字信号相互转换的一种硬件。（3）声卡：是多媒体技术中最基本的组成部分，是实现声波/数字信号相互转换的一种硬件。 （4）多媒体视频设备。多媒体视频设备根据其自身用途的不同，大致可分为：视频采集卡、电视盒、电视卡等。 办公自动化

  39. 软件分为系统软件和应用软件 系统软件是管理监控和维护计算机软硬件资源的软件。 应用软件是指在某一应用领域具有特定功能的软件，它是为了解决具体的应用问题而编制的程序。 办公自动化 4.微型计算机的软件系统

  40. 1.打印机的发展及分类 世界上第一台具有真正意义的带活动机械的打印机是公元1463年发明的. 打印机作为计算机的一种重要外围输出设备,从20世纪50年代开始蓬勃发展. 打印机分为四大类:针式打印机、喷墨打印机、激光打印机、热转换打印机。 2.2.2打印机的发展、分类及主要技术指标

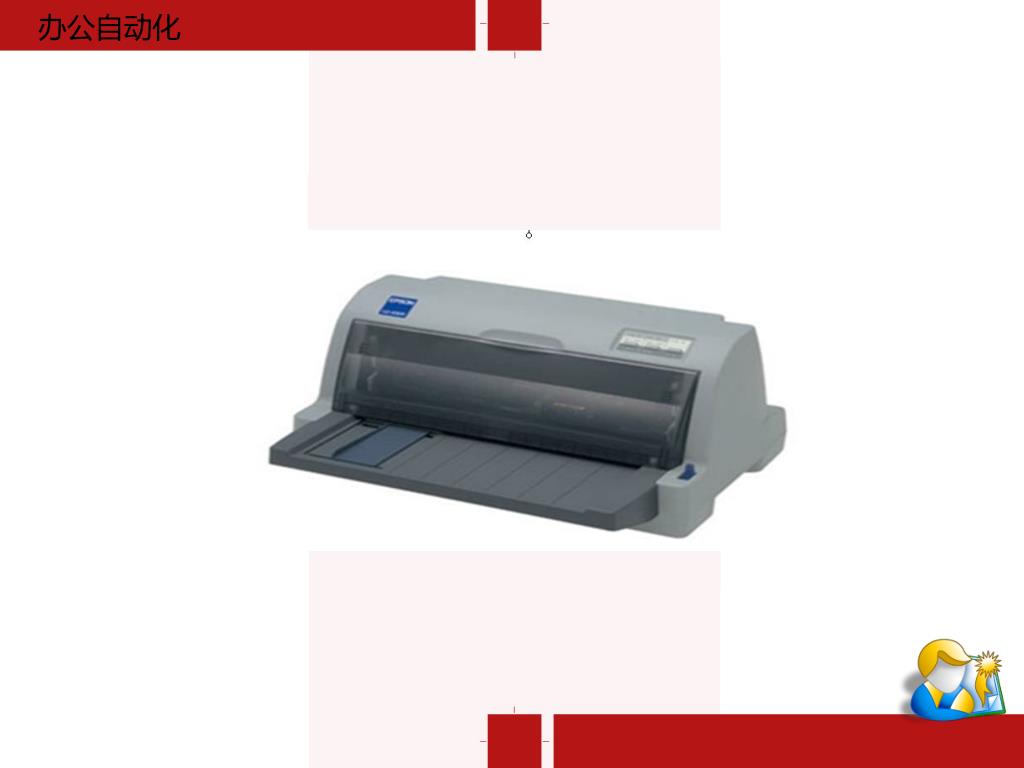

  41. 办公自动化 针式打印机 • 针式打印机概述: • 针式打印机由许多细小的、垂直排列的针组成，任何一根针都可以单独地点击纸面，形成一个墨点。这些针在打印时共同做一定距离的平行移动，从而形成一个由点组成的矩形方阵，因此，针式打印机也称为点阵式打印机。

  42. 办公自动化

  43. 办公自动化 • 针式打印机曾在很长一段时间流行不衰，这与它低廉价格、极低的打印成本和它的易用性是分不开的。但是，它很低的打印质量、很大的工作噪声是它无法适应高质量、高速度的商用打印需要的根结，所以现在只有在银行、超市等用于存折、票单打印的地方才可以看见它。

  44. 办公自动化 • 针式打印机的基本工作原理 • 在联机状态下，通过接口接收主机发送的打印控制命令、字符打印命令或图形打印命令，通过控制电路和检测电路，间歇驱动送纸运动（纵向）和打印头运动（横向）同时激励打印针间歇瞬间冲击打印色带，在纸上打印出所需内容。

  45. 办公自动化 针式打印机的分类 • 依打印针的数量不同而分类 :有1、5、7、8、9、12、14、16、18、24、32和48针等多种类型。目前国内使用最多的是24针打印机。针式打印机一般为单色打印，虽然也有可以实现彩色打印的针式打印机，但因其工作原理是通过控制自动更换不同颜色的色带而造成彩色效果

  46. 办公自动化 • 按用途通常分为：通用针印机（通用针打）、存折针式打印机（存折针打或票据针打）、行式针式打印机（行式针打）和高速针式打印机
