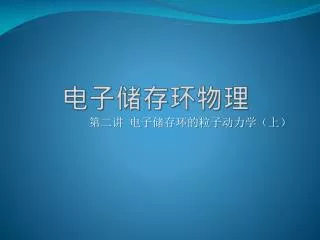

  1. 电子储存环物理 第二讲 电子储存环的粒子动力学（上）

  2. 基本假设 • 电子的横向运动 • 电子的横向振荡的特性 • 动量分散函数 • 电子的纵向运动——能量振荡

  3. 坐标系 • 自然坐标系——建立在理想电子上 • 真实电子坐标 x—径向坐标（水平） y—垂直坐标（统一用u表示横向） s—纵向坐标 • 理想轨道在水平面内 • s是周期性的，s、s+L、s+2L都是指都一个位置 r0 r

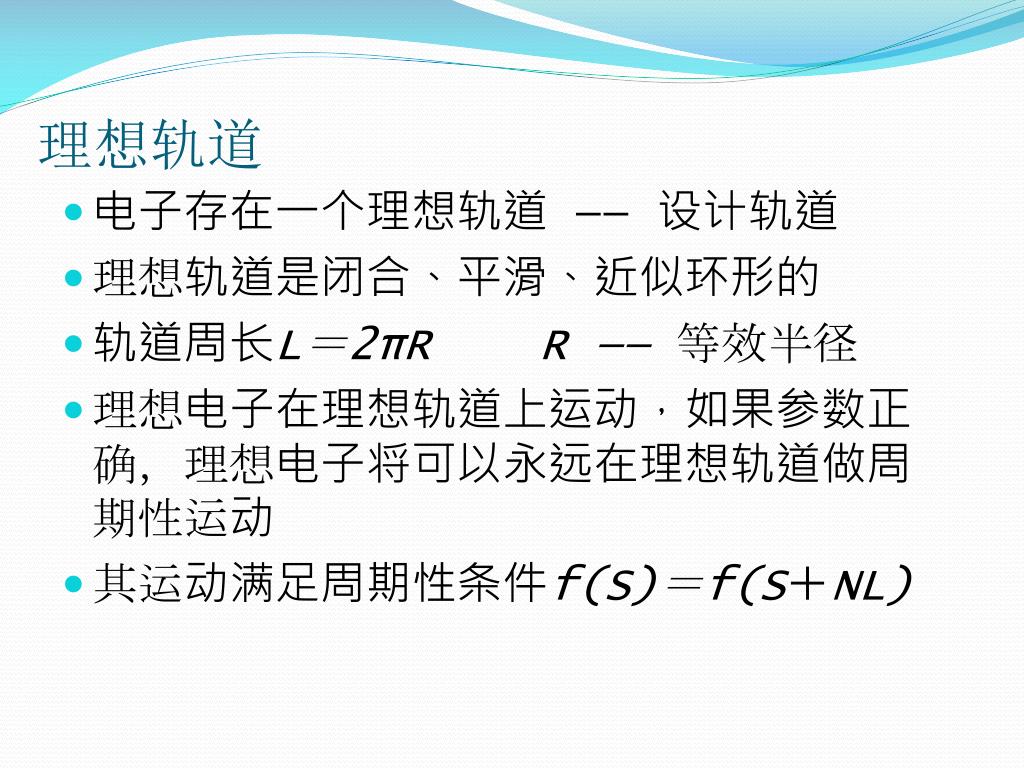

  4. 理想轨道 • 电子存在一个理想轨道 —— 设计轨道 • 理想轨道是闭合、平滑、近似环形的 • 轨道周长L＝2πRR —— 等效半径 • 理想电子在理想轨道上运动，如果参数正确，理想电子将可以永远在理想轨道做周期性运动 • 其运动满足周期性条件f(S)＝f(S＋NL)

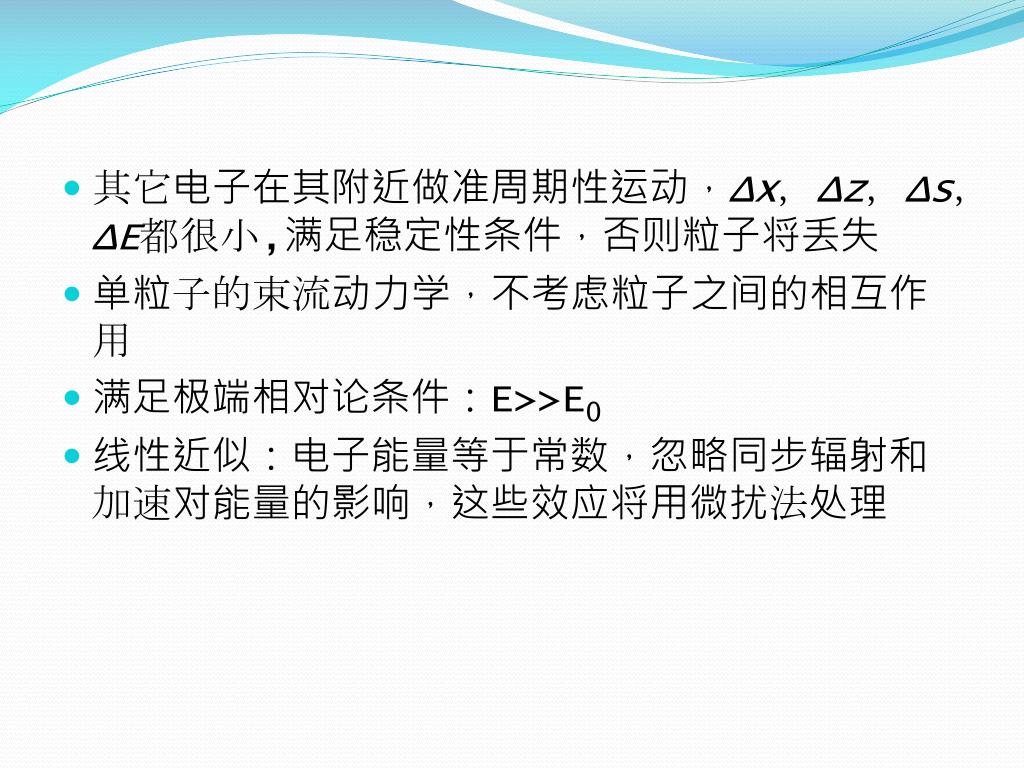

  5. 其它电子在其附近做准周期性运动，Δx，Δz，Δs，ΔE都很小,满足稳定性条件，否则粒子将丢失其它电子在其附近做准周期性运动，Δx，Δz，Δs，ΔE都很小,满足稳定性条件，否则粒子将丢失 • 单粒子的束流动力学，不考虑粒子之间的相互作用 • 满足极端相对论条件：E>>E0 • 线性近似：电子能量等于常数，忽略同步辐射和加速对能量的影响，这些效应将用微扰法处理

  6. 磁场概述 弯转磁铁 • 常用磁铁有弯转磁铁、聚焦磁铁、六极磁铁等 • 弯转磁铁又叫二极磁铁、B铁、偏转磁铁等 • 作用偏转电子束流，形成理想轨道 电子运动的曲率半径 洛仑兹力 离心力 0.8GeV、1.2T 2.222m 磁刚度 8GeV、1.2T 22.22m

  7. 磁场概述 弯转磁铁类型 • 组合聚焦型弯转磁铁 场不均匀 弱聚焦 • 分离聚焦型弯转磁铁 均匀场 无聚焦

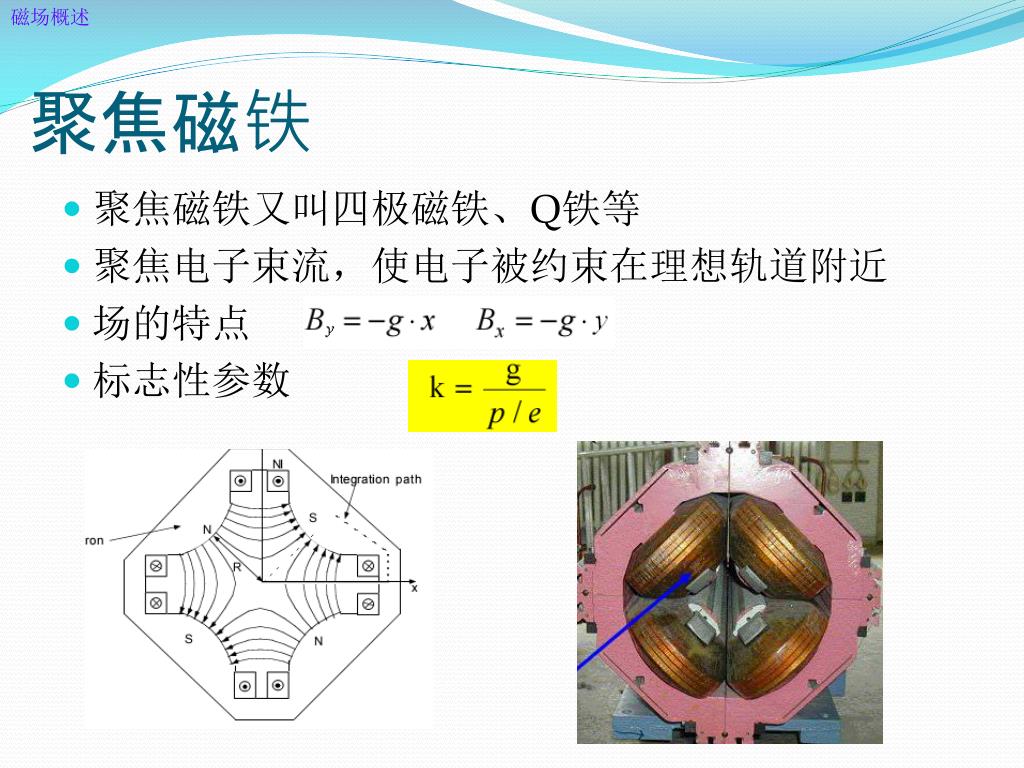

  8. 磁场概述 聚焦磁铁 • 聚焦磁铁又叫四极磁铁、Q铁等 • 聚焦电子束流，使电子被约束在理想轨道附近 • 场的特点 • 标志性参数

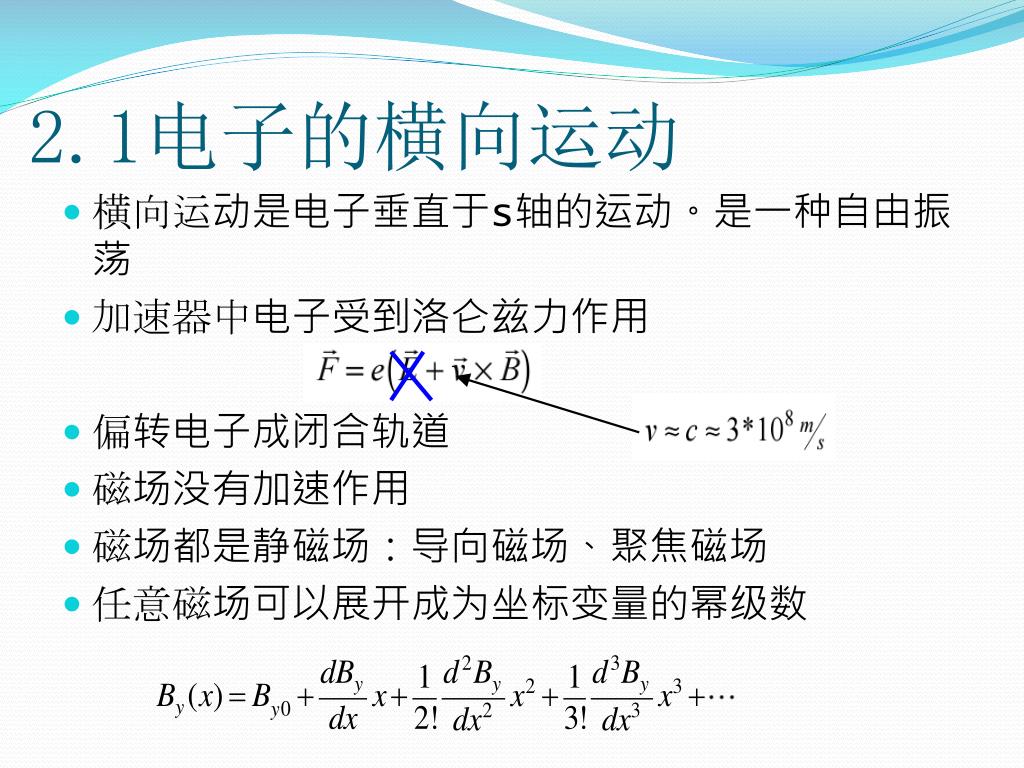

  9. 2.1电子的横向运动 • 横向运动是电子垂直于s轴的运动。是一种自由振荡 • 加速器中电子受到洛仑兹力作用 • 偏转电子成闭合轨道 • 磁场没有加速作用 • 磁场都是静磁场：导向磁场、聚焦磁场 • 任意磁场可以展开成为坐标变量的幂级数

  10. 横向运动方程 其中 为轨道曲率半径 为动量分散 为聚焦函数 没有能散的情形 Hill方程 周期性条件

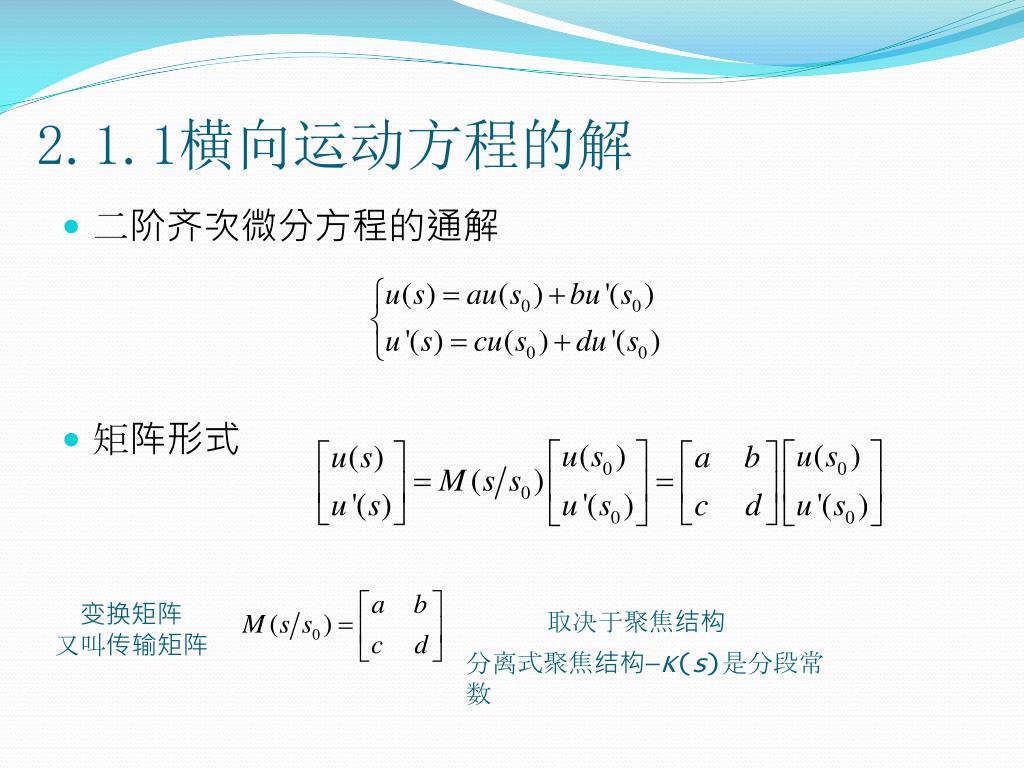

  11. 2.1.1横向运动方程的解 • 二阶齐次微分方程的通解 • 矩阵形式 变换矩阵 又叫传输矩阵 取决于聚焦结构 分离式聚焦结构—K(s)是分段常数

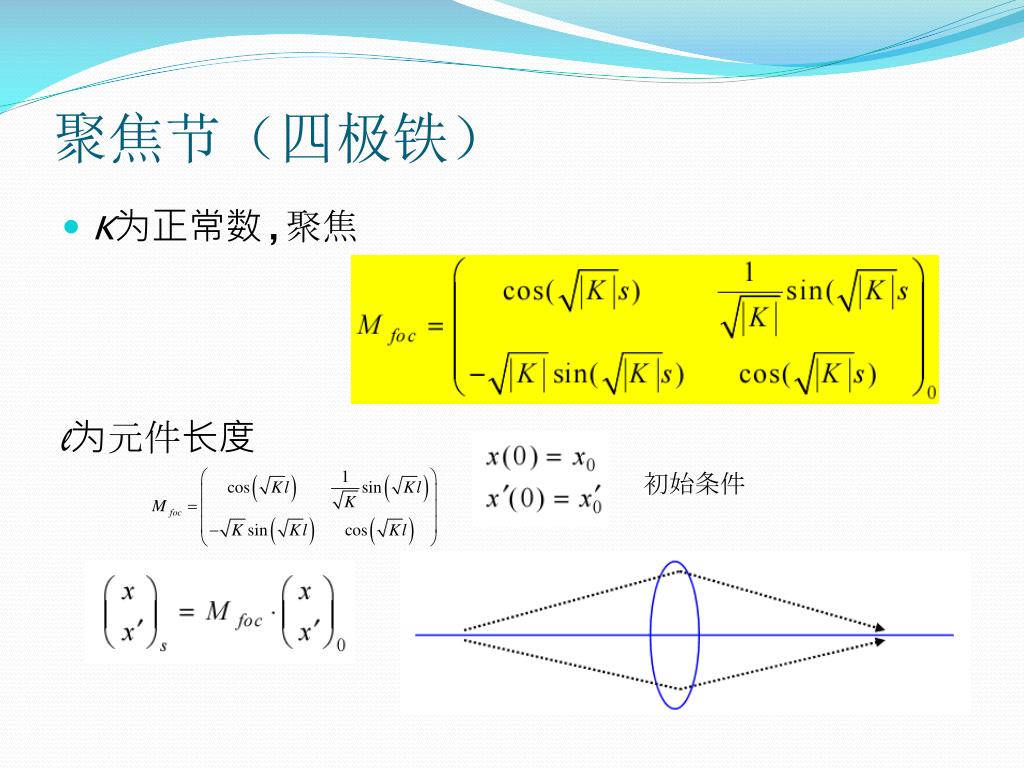

  12. 聚焦节（四极铁） • K为正常数,聚焦 l为元件长度 初始条件

  13. 散焦节（四极铁） • K为负常数,散焦 双曲函数hyperbolic • l为元件长度 比较可知，横向两个方向上的聚焦函数差一个符号，所以，对于x方向聚焦的四极铁，在y方向上是散焦的，反之亦然

  14. 直线节（漂移空间） • K=0, 直线节（漂移空间）或自由空间; • 变换矩阵 • 在其中电子不受到任何外力作用，自由直线运动

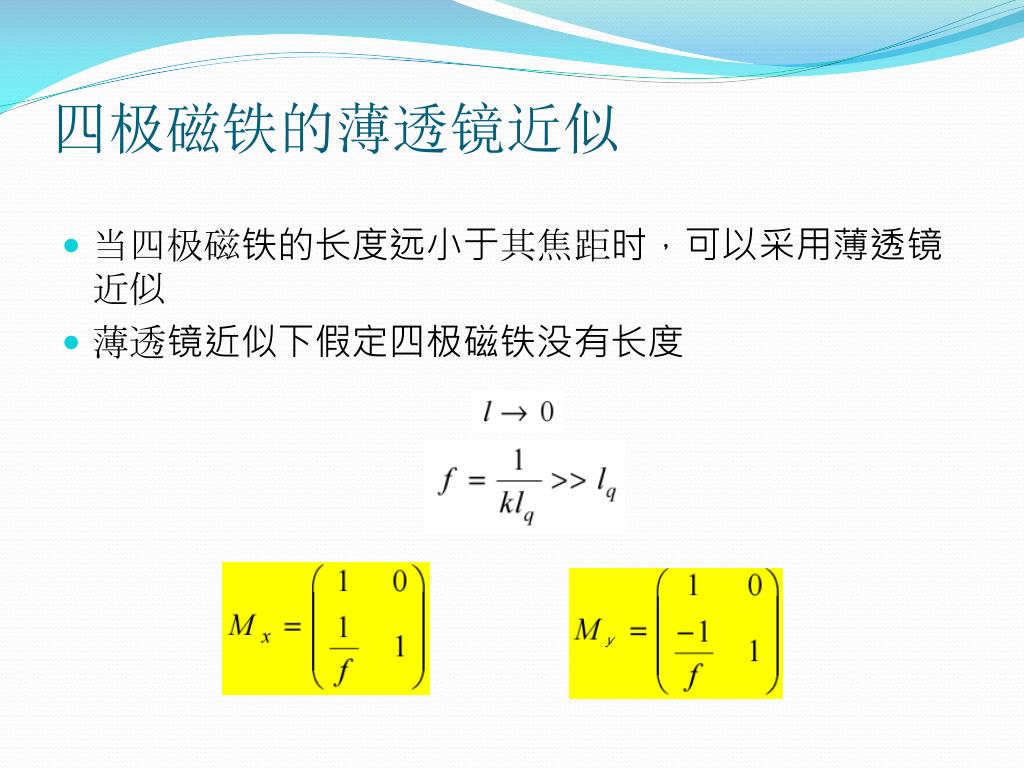

  15. 四极磁铁的薄透镜近似 • 当四极磁铁的长度远小于其焦距时，可以采用薄透镜近似 • 薄透镜近似下假定四极磁铁没有长度

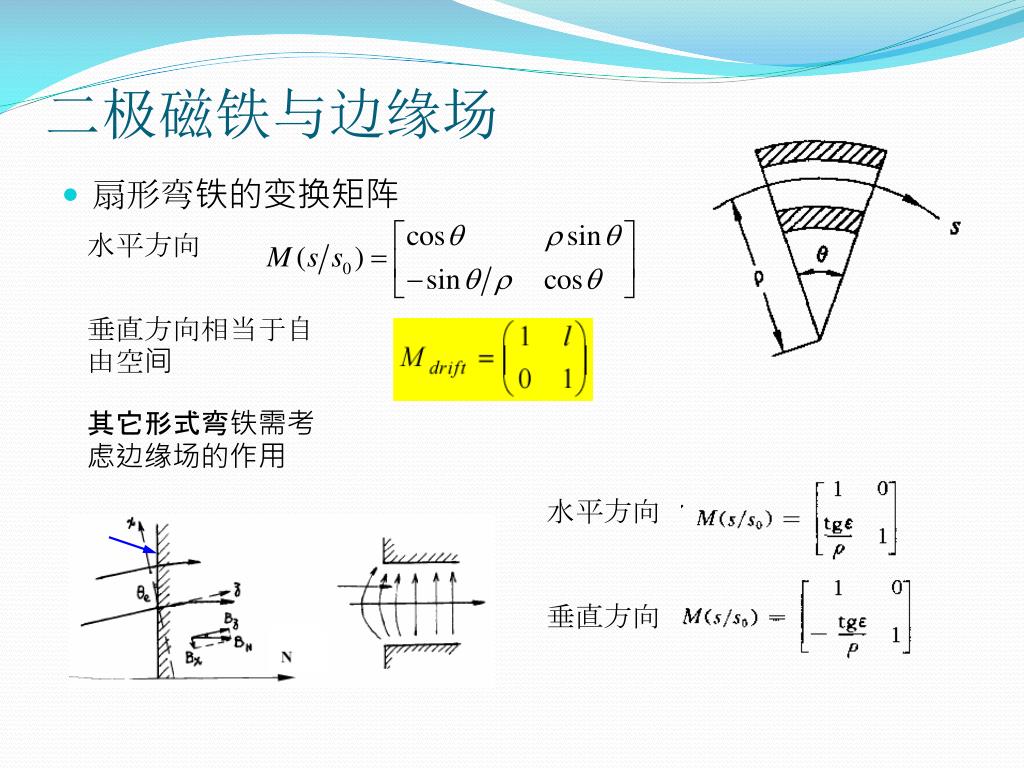

  16. 二极磁铁与边缘场 • 扇形弯铁的变换矩阵 水平方向 垂直方向相当于自由空间 其它形式弯铁需考虑边缘场的作用 水平方向 垂直方向

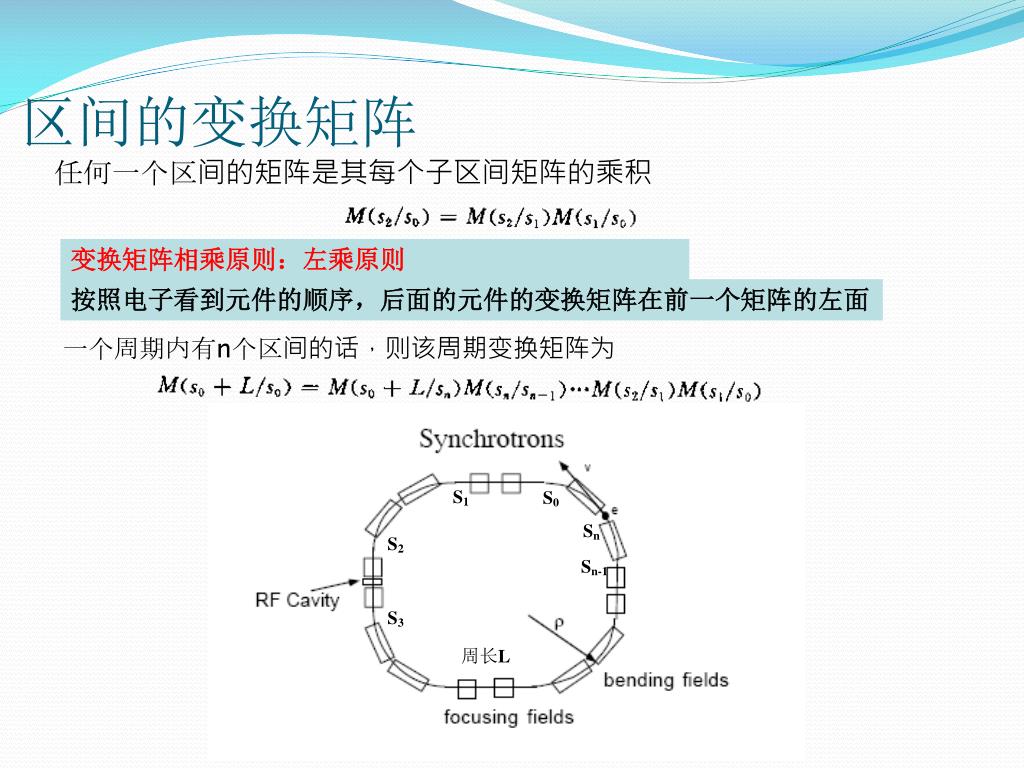

  17. 区间的变换矩阵 任何一个区间的矩阵是其每个子区间矩阵的乘积 变换矩阵相乘原则：左乘原则 按照电子看到元件的顺序，后面的元件的变换矩阵在前一个矩阵的左面 一个周期内有n个区间的话，则该周期变换矩阵为

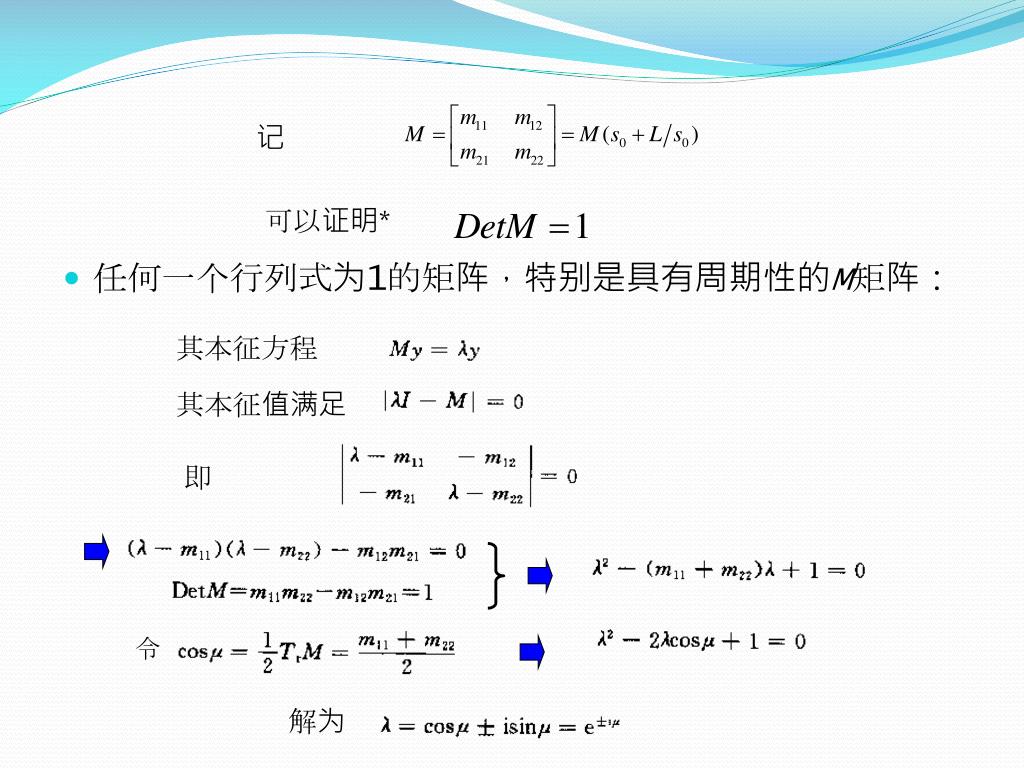

  18. 记 可以证明* • 任何一个行列式为1的矩阵，特别是具有周期性的M矩阵： 其本征方程 其本征值满足 即 令 解为

  19. 定义α、β、γ 得到 是电子横向振荡的振幅函数 电子每经过一个周期L的相角改变量

  20. 工作点 • α、 β、γ叫做Twiss参数，也叫Courant-Snyder参数 • 如果储存环由N个周期组成，则粒子在储存环中回旋一周后的相移为Nμ 定义 则υ(υx, υy)是粒子每回旋一圈时的横向振荡数，或称为横向振荡频率。υx, υy也被称为储存环的工作点。

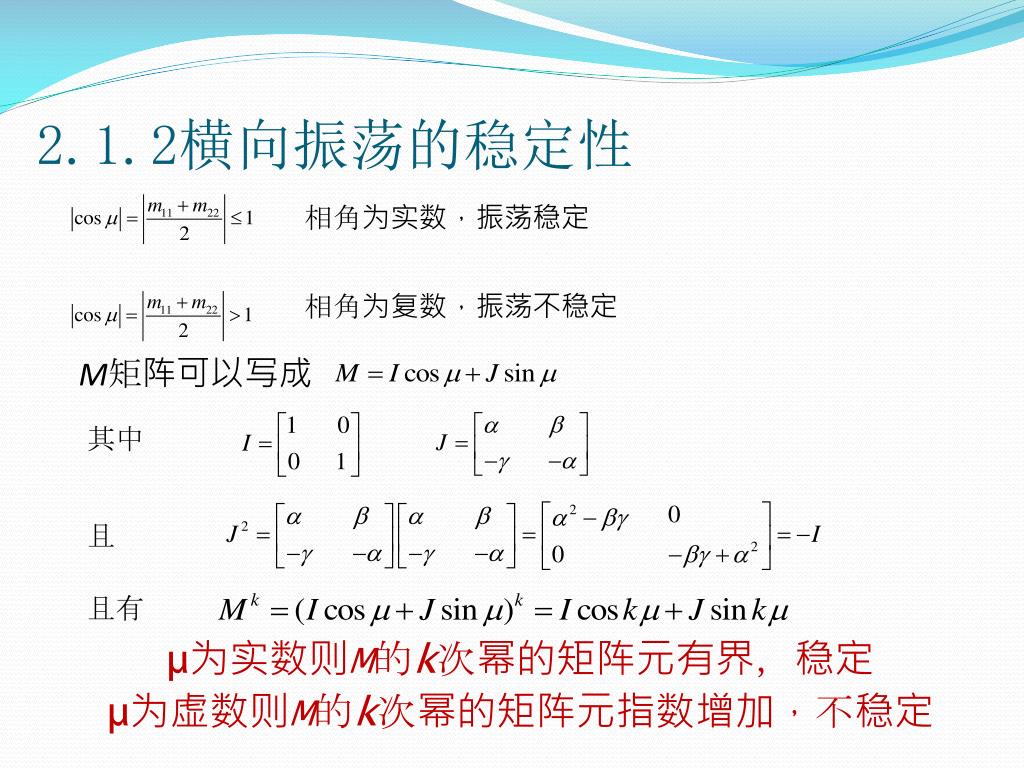

  21. 2.1.2横向振荡的稳定性 相角为实数，振荡稳定 相角为复数，振荡不稳定 M矩阵可以写成 其中 且 且有 μ为实数则M的k次幂的矩阵元有界，稳定 μ为虚数则M的k次幂的矩阵元指数增加，不稳定

  22. 2.2电子的横向振荡的特性 相移μ独立于坐标s的参考点。证明如下 线性代数：相似矩阵的迹和特征值相同

  23. 2.2.1β和K的关系 利用Hill方程重写变换矩阵 • 上式对储存环上所有元件都是成立的

  24. 得到 即 又可写成 M矩阵又可表述成

  25. 对比可得

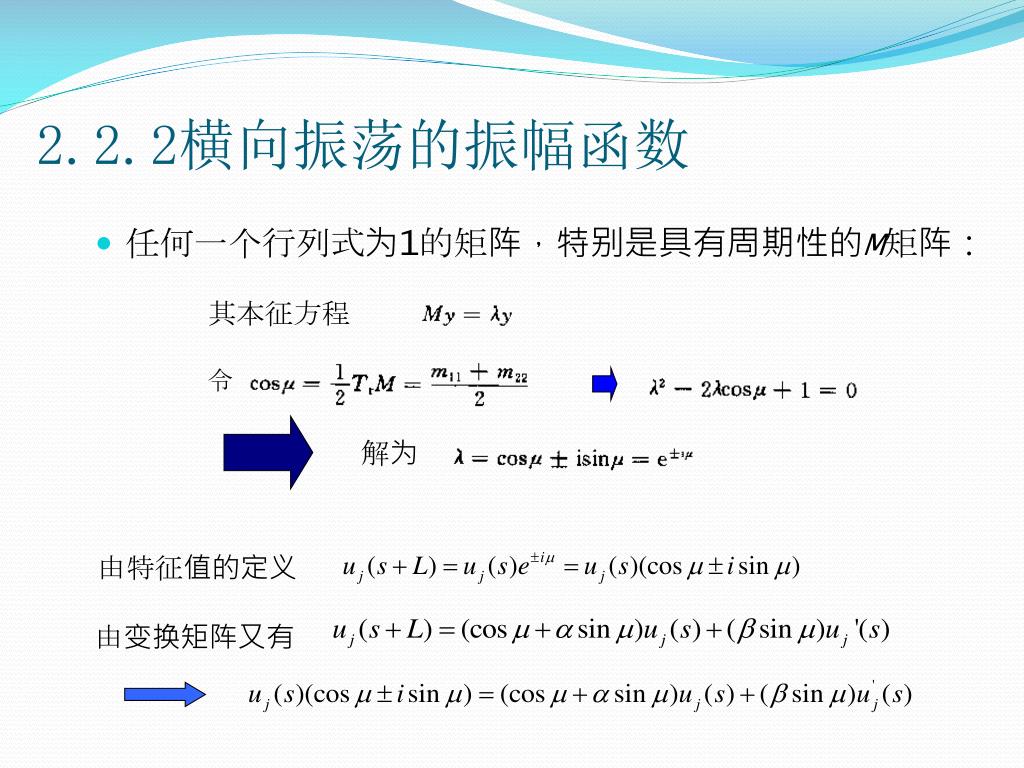

  26. 2.2.2横向振荡的振幅函数 • 任何一个行列式为1的矩阵，特别是具有周期性的M矩阵： 其本征方程 令 解为 由特征值的定义 由变换矩阵又有

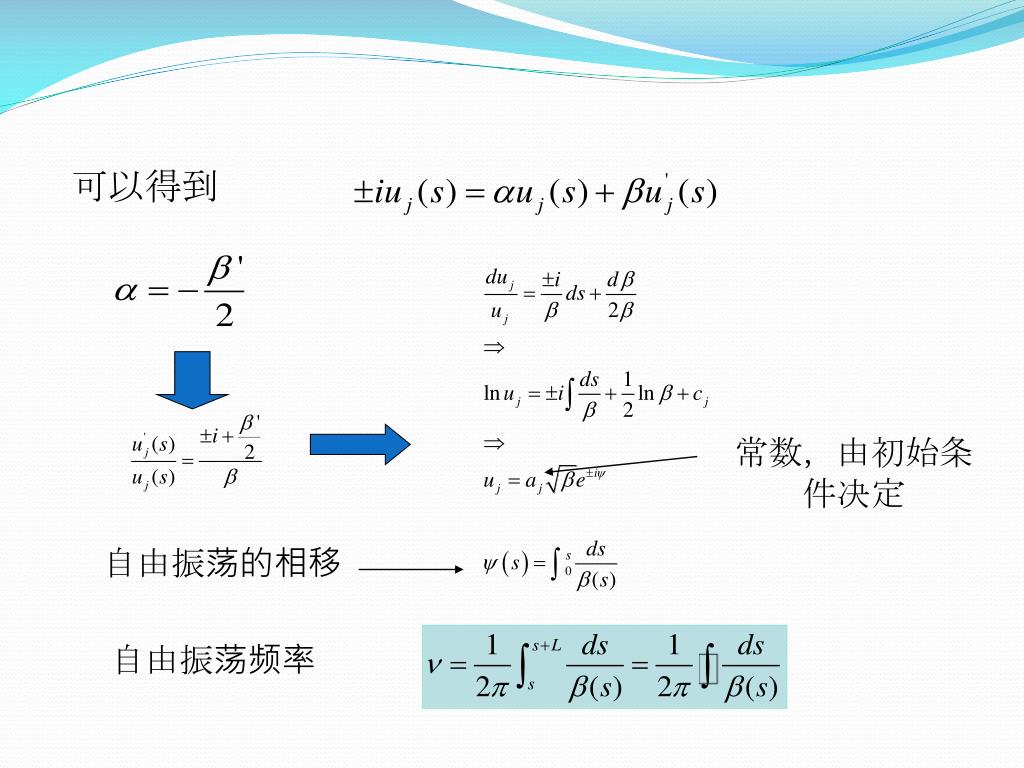

  27. 可以得到 常数，由初始条件决定 自由振荡的相移 自由振荡频率

  28. β是自由振荡的振幅函数，是s的周期函数 • 自由振荡振幅函数的倒数的平均值 ，其中R为轨道平均半径* • 横向振荡轨迹可以写成 • 其中 *教材上的 不严密， 参考The physics of electron storage一书中的P41，公式2.67

  29. 2.2.3横向振荡的包络 • 粒子的横向振荡是一种假谐波振荡 • 是振荡轨迹的包络，即 时的值 • 也就是说，所有的振荡振幅都在 之内 • 轨迹分为类余弦，类正弦两类

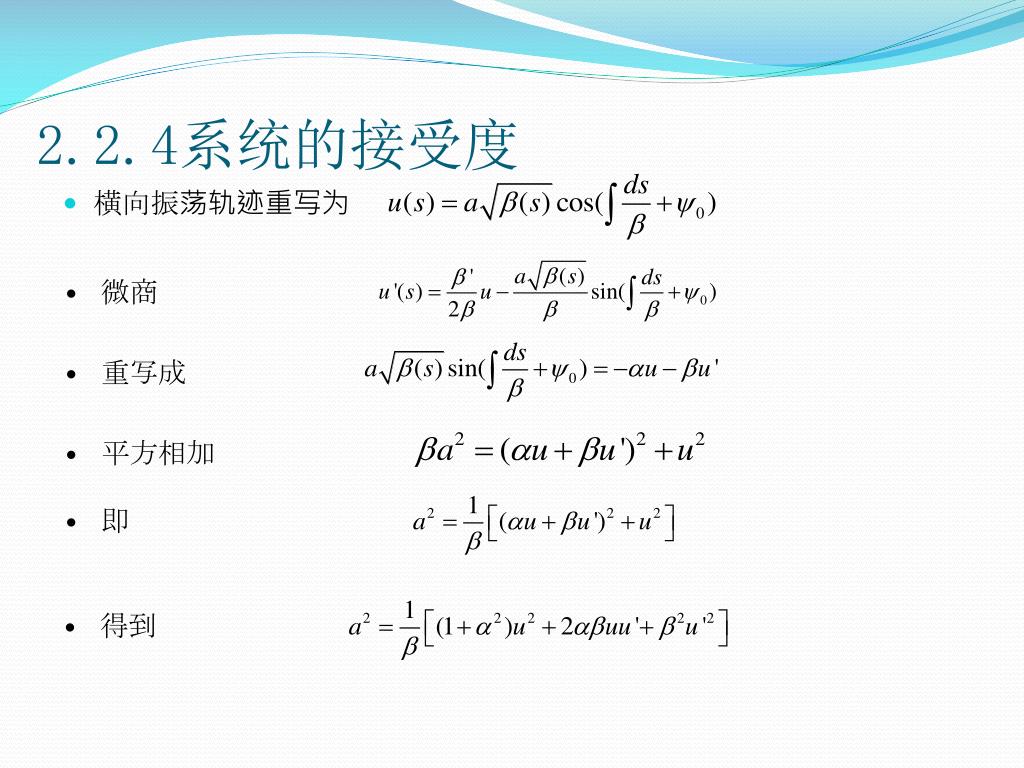

  30. 2.2.4系统的接受度 • 横向振荡轨迹重写为 • 微商 • 重写成 • 平方相加 • 即 • 得到

  31. 椭圆方程 • 就可以得到 • 设 显见 • W是一个常数，独立于变量s。 • 椭圆的面积不变。椭圆由α、β、γ决定。 • α、β、γ 是s的函数，椭圆的形状是随s变化的。

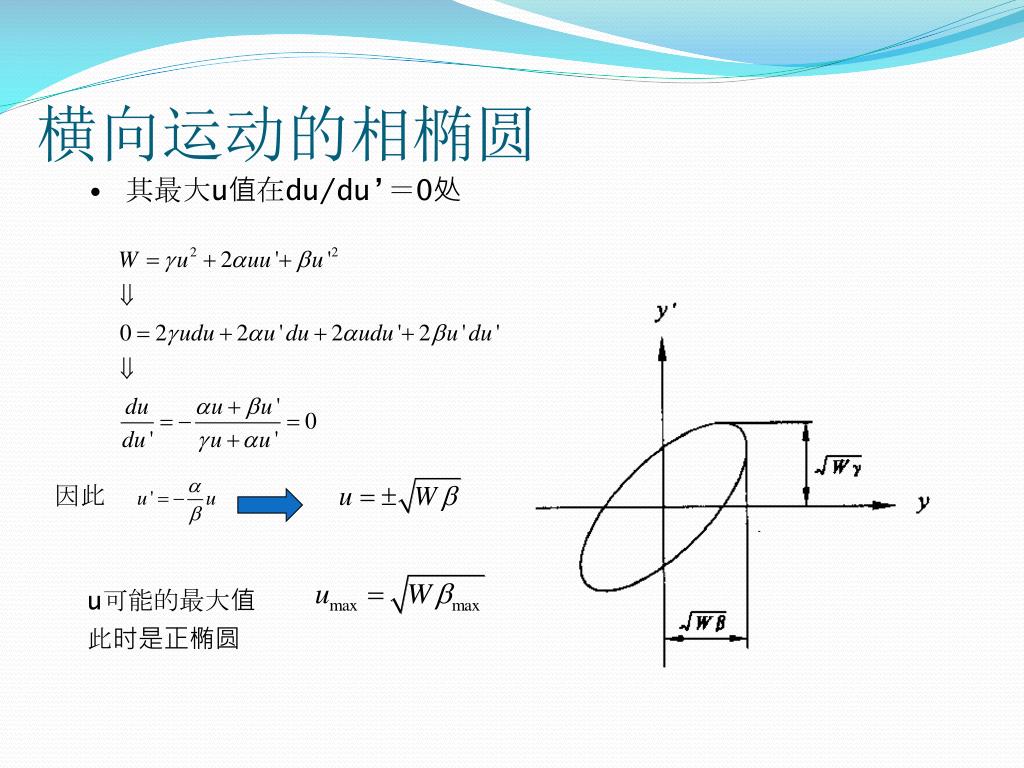

  32. 横向运动的相椭圆 • 其最大u值在du/du’＝0处 因此 u可能的最大值 此时是正椭圆

  33. 储存环中，电子横向运动受到真空室横向尺寸b限制，即|y|<b储存环中，电子横向运动受到真空室横向尺寸b限制，即|y|<b 则满足条件 的电子都不会丢失 定义系统接受度（容纳度）为

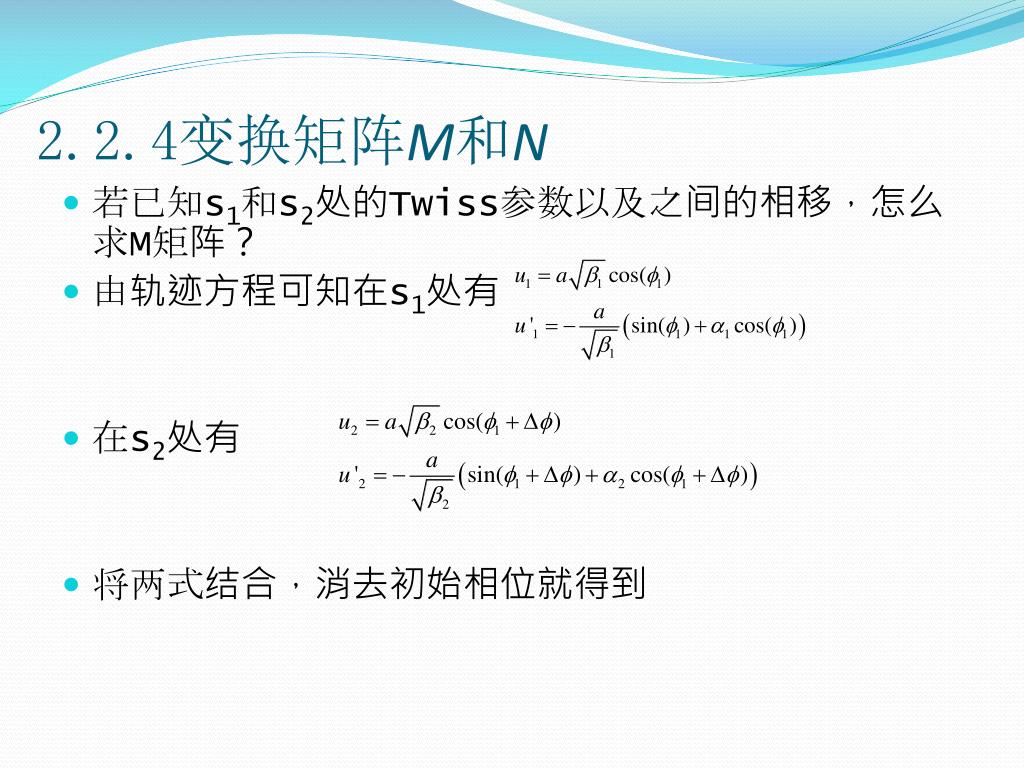

  34. 2.2.4变换矩阵M和N • 若已知s1和s2处的Twiss参数以及之间的相移，怎么求M矩阵？ • 由轨迹方程可知在s1处有 • 在s2处有 • 将两式结合，消去初始相位就得到

  35. 因此传输矩阵为

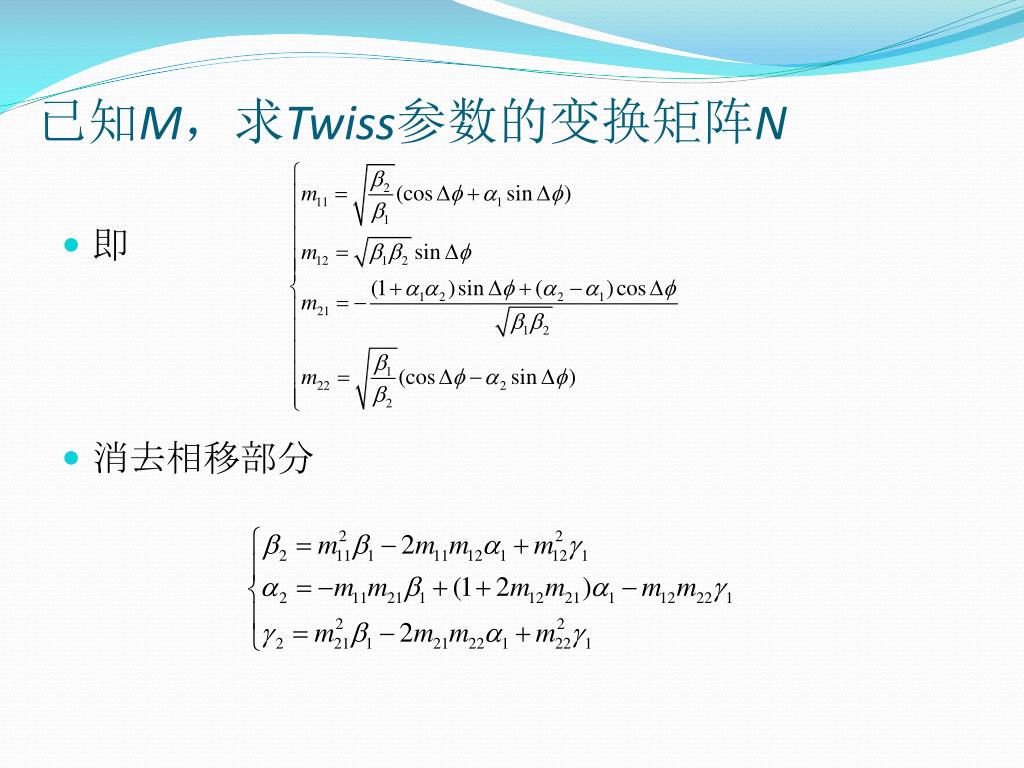

  36. 已知M，求Twiss参数的变换矩阵N • 即 • 消去相移部分

  37. 即 • 得到N矩阵

  38. 作业题 • 自行推导粒子的横向运动方程 • 证明变换矩阵M的行列式为1 • 化简变换矩阵M的矩阵元，消去相移，从而得到N
