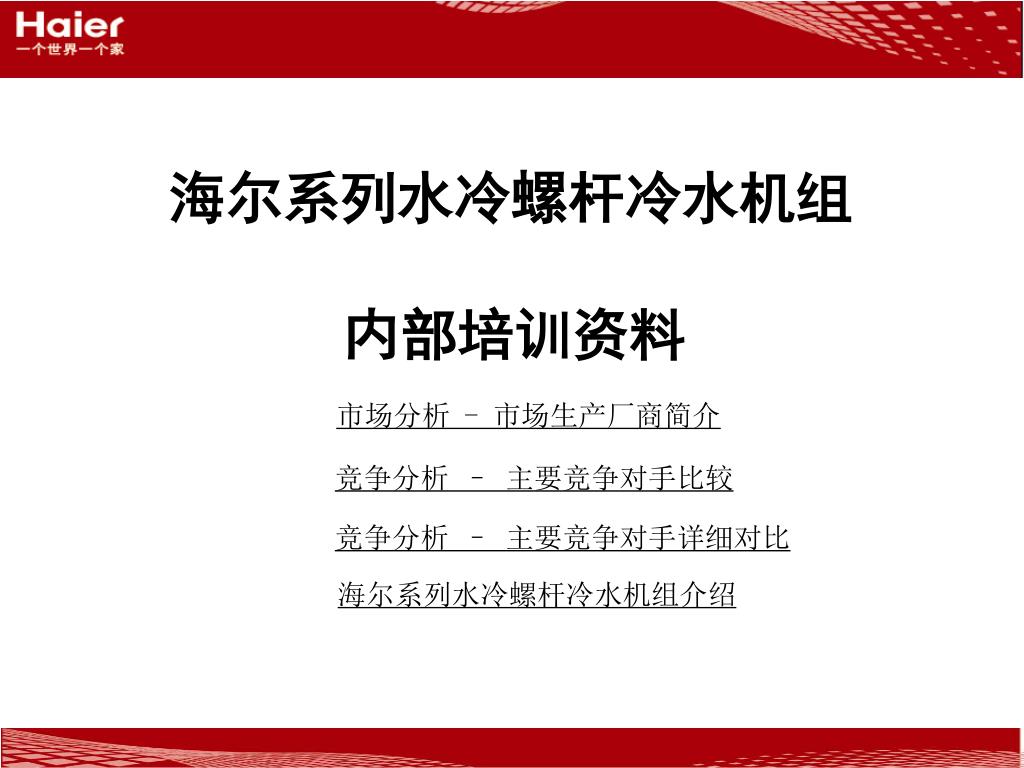

  1. 海尔系列水冷螺杆冷水机组 内部培训资料 市场分析 - 市场生产厂商简介 竞争分析 – 主要竞争对手比较 竞争分析 – 主要竞争对手详细对比 海尔系列水冷螺杆冷水机组介绍

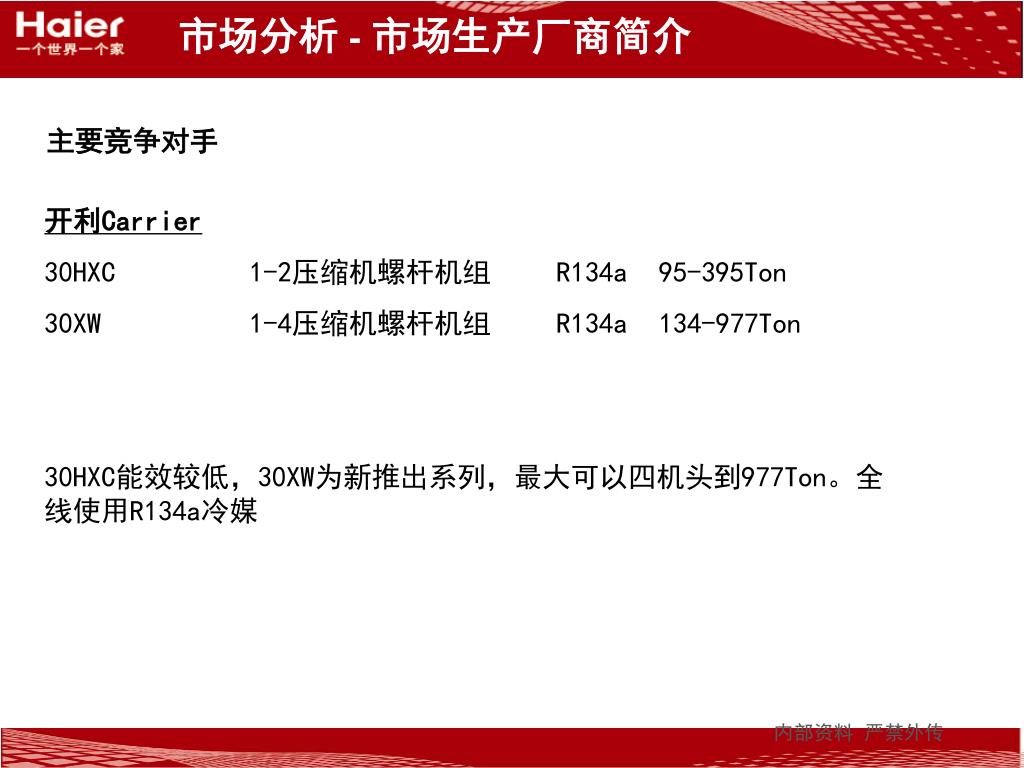

  2. 市场分析 - 市场生产厂商简介 主要竞争对手 开利Carrier 30HXC 1-2压缩机螺杆机组 R134a 95-395Ton 30XW 1-4压缩机螺杆机组 R134a 134-977Ton 30HXC能效较低，30XW为新推出系列，最大可以四机头到977Ton。全线使用R134a冷媒

  3. 市场分析 - 市场生产厂商简介 主要竞争对手 约克YORK YS 单压缩机螺杆机组 R22 100-550Ton YEWS 1-2压缩机螺杆机组 R22 100-200Ton YBWC 单压缩机螺杆机组 R22 80-240Ton 小冷量段以YEWS和YBWC为主, 大冷量段以YS为主, 使用冷媒R22. YEWS-D 1-2压缩机螺杆机组 R134a 102-210Ton YR 1-2压缩机螺杆机组 R134a 150-365Ton 使用冷媒R134a.

  4. 市场分析 - 市场生产厂商简介 主要竞争对手 特灵TRANE RTWC 1-2压缩机螺杆机组 R22 80-487Ton RTWD 1-2压缩机螺杆机组 R134a 74-156Ton RTWD（HE） 1-2压缩机螺杆机组 R134a 67-240Ton RTWC系列，压缩机采用bitzer贴牌，换热器采用上海堃霖贴牌，R22冷媒 RTWD系列，采用降膜蒸发器，主推小冷量高能效 ，R134a

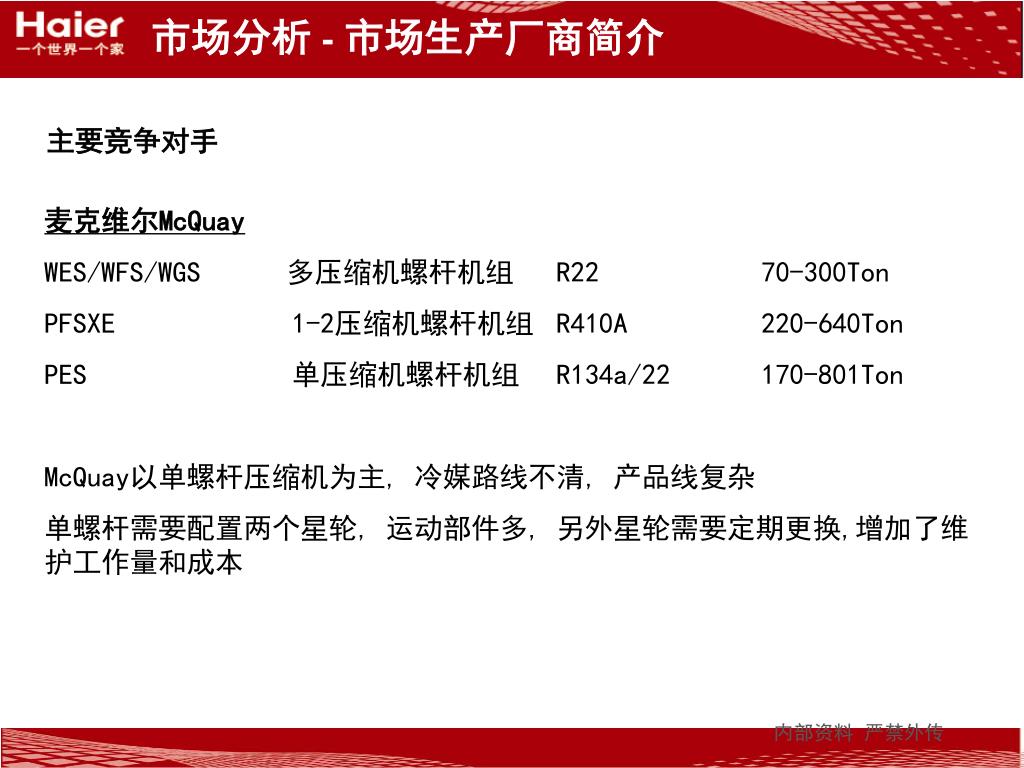

  5. 市场分析 - 市场生产厂商简介 主要竞争对手 麦克维尔McQuay WES/WFS/WGS 多压缩机螺杆机组 R22 70-300Ton PFSXE 1-2压缩机螺杆机组 R410A 220-640Ton PES 单压缩机螺杆机组 R134a/22 170-801Ton McQuay以单螺杆压缩机为主, 冷媒路线不清, 产品线复杂 单螺杆需要配置两个星轮, 运动部件多, 另外星轮需要定期更换,增加了维护工作量和成本

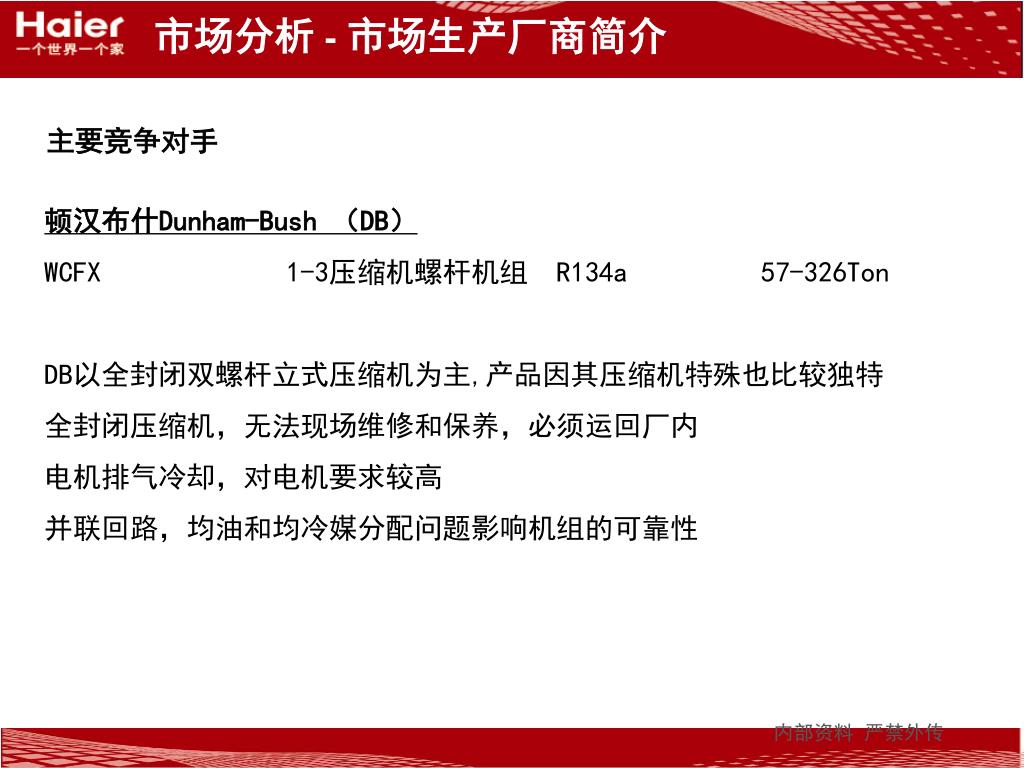

  6. 市场分析 - 市场生产厂商简介 主要竞争对手 顿汉布什Dunham-Bush （DB） WCFX 1-3压缩机螺杆机组 R134a 57-326Ton DB以全封闭双螺杆立式压缩机为主,产品因其压缩机特殊也比较独特 全封闭压缩机，无法现场维修和保养，必须运回厂内 电机排气冷却，对电机要求较高 并联回路，均油和均冷媒分配问题影响机组的可靠性

  7. 海尔系列水冷螺杆冷水机组 竞争优势分析

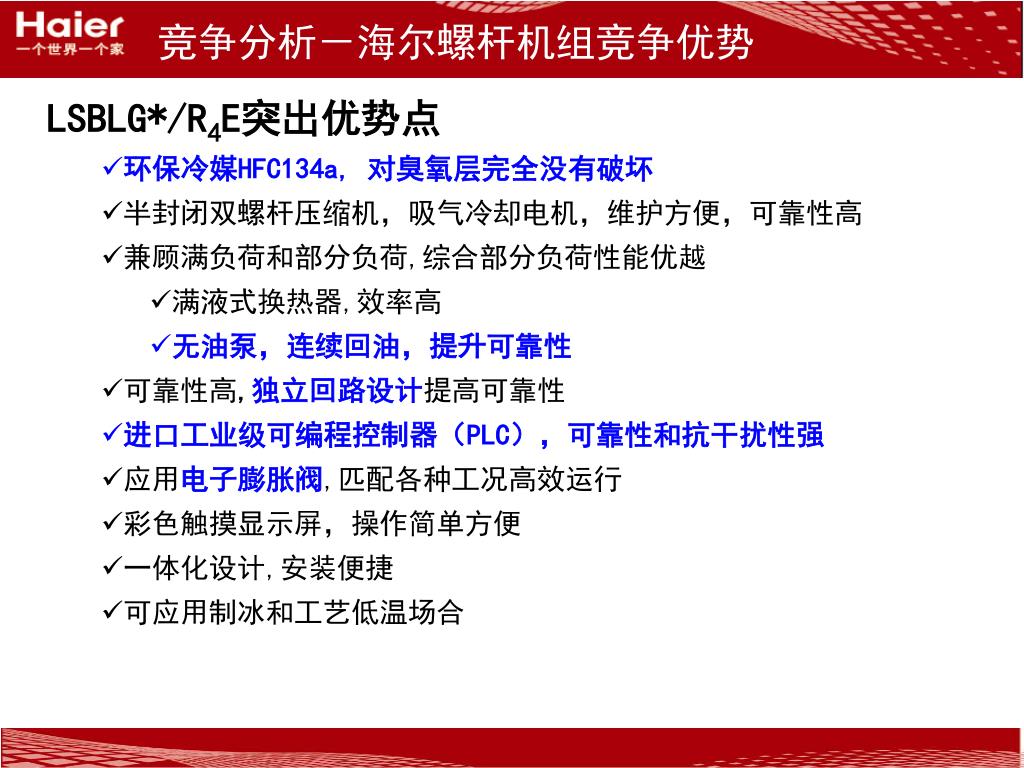

  8. 竞争分析－海尔螺杆机组竞争优势 • LSBLG*/R4E突出优势点 • 环保冷媒HFC134a, 对臭氧层完全没有破坏 • 半封闭双螺杆压缩机，吸气冷却电机，维护方便，可靠性高 • 兼顾满负荷和部分负荷,综合部分负荷性能优越 • 满液式换热器,效率高 • 无油泵，连续回油，提升可靠性 • 可靠性高,独立回路设计提高可靠性 • 进口工业级可编程控制器（PLC），可靠性和抗干扰性强 • 应用电子膨胀阀,匹配各种工况高效运行 • 彩色触摸显示屏，操作简单方便 • 一体化设计,安装便捷 • 可应用制冰和工艺低温场合

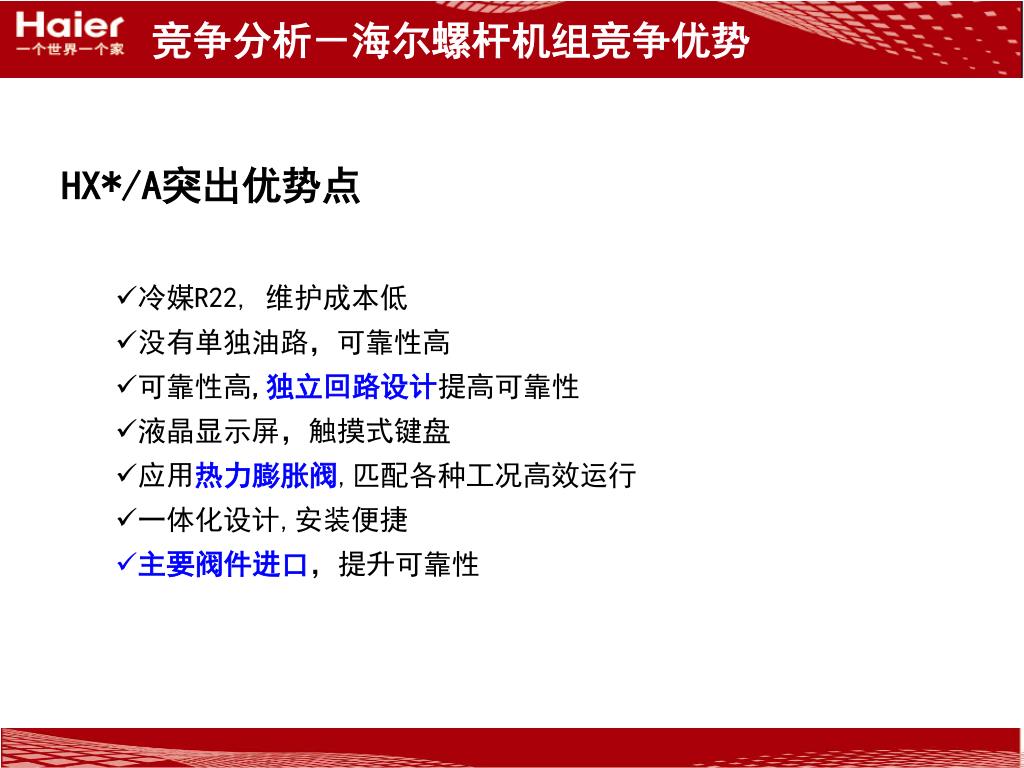

  9. 竞争分析－海尔螺杆机组竞争优势 • HX*/A突出优势点 • 冷媒R22, 维护成本低 • 没有单独油路，可靠性高 • 可靠性高,独立回路设计提高可靠性 • 液晶显示屏，触摸式键盘 • 应用热力膨胀阀,匹配各种工况高效运行 • 一体化设计,安装便捷 • 主要阀件进口，提升可靠性

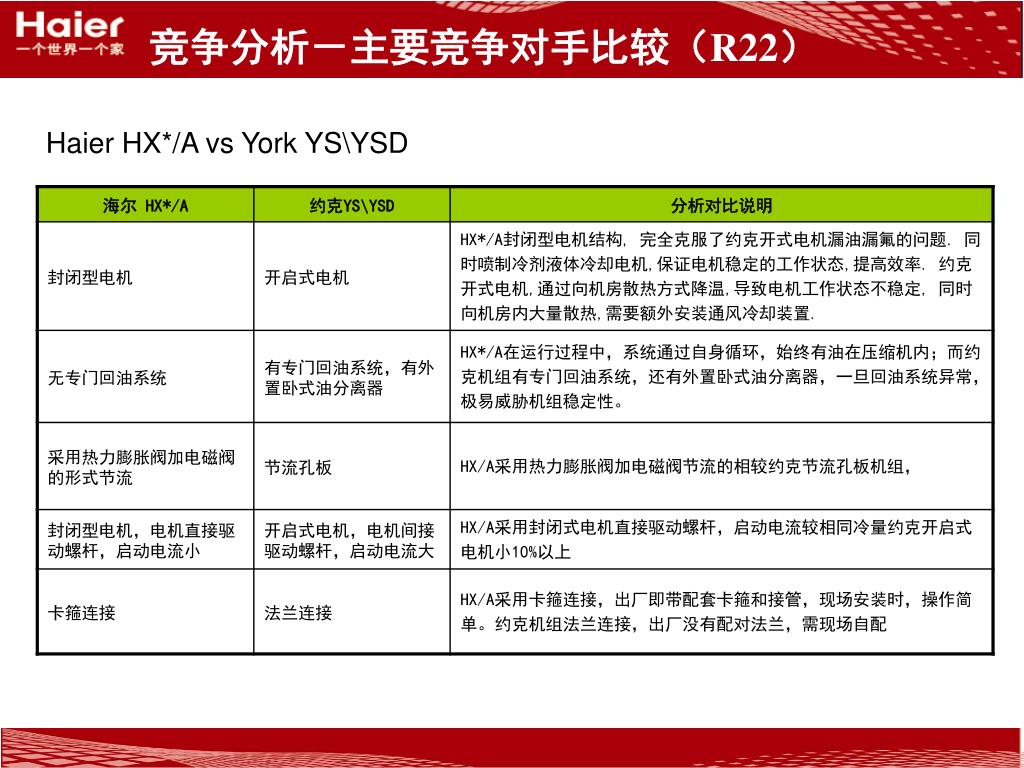

  10. 竞争分析－主要竞争对手比较（R22） Haier HX*/A vs York YS\YSD

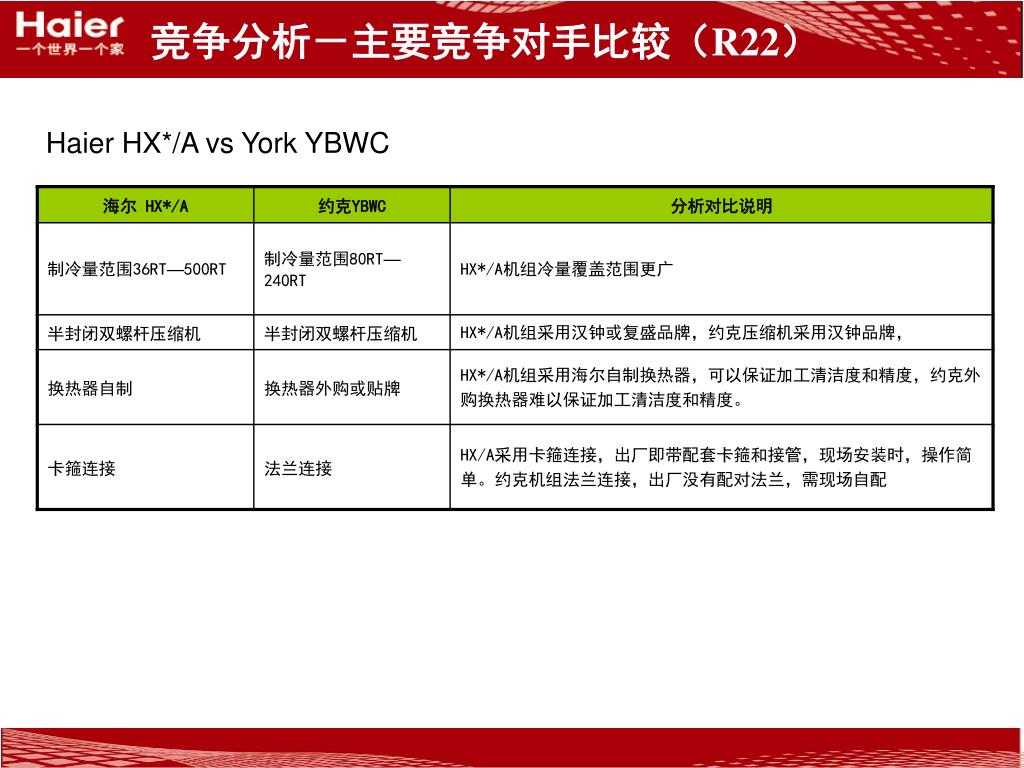

  11. 竞争分析－主要竞争对手比较（R22） Haier HX*/A vs York YBWC

  12. 竞争分析－主要竞争对手比较（R22） Haier HX*/A vs TRANE RTWC

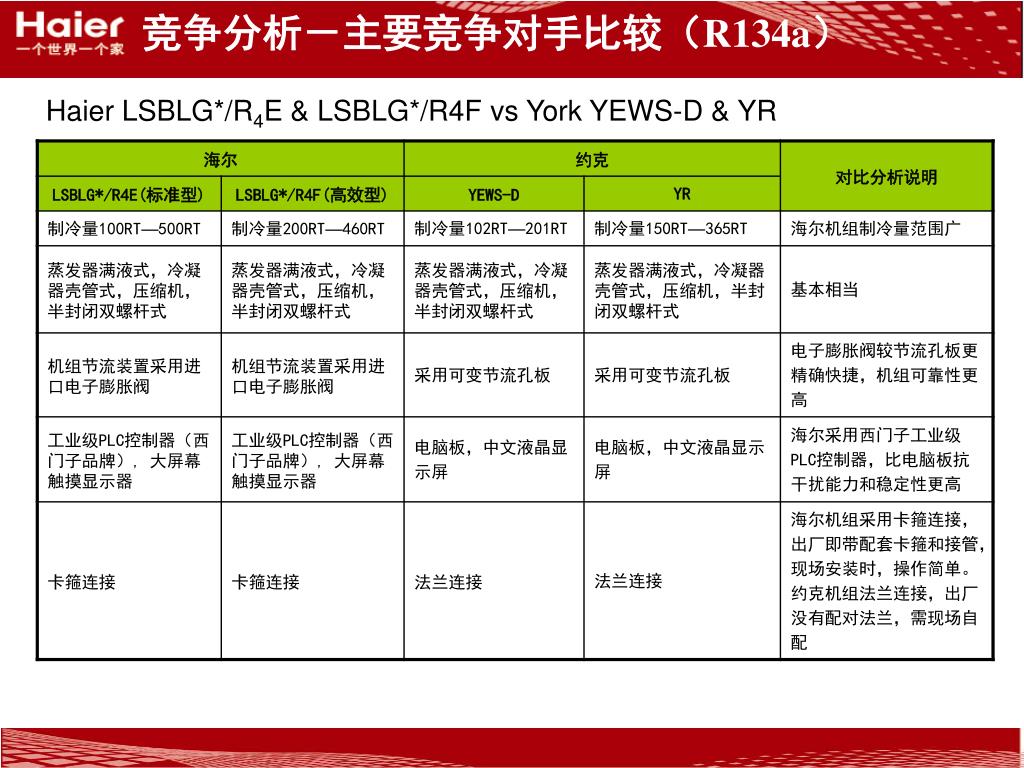

  13. 竞争分析－主要竞争对手比较（R134a） Haier LSBLG*/R4E & LSBLG*/R4Fvs York YEWS-D & YR

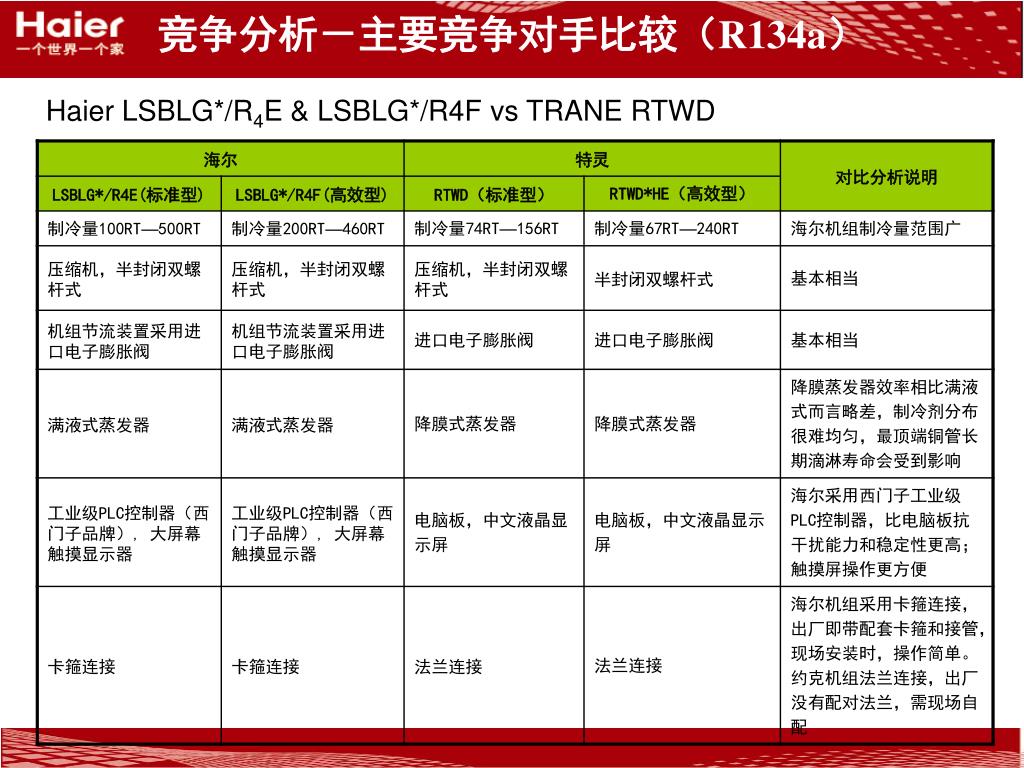

  14. 竞争分析－主要竞争对手比较（R134a） Haier LSBLG*/R4E & LSBLG*/R4Fvs TRANE RTWD

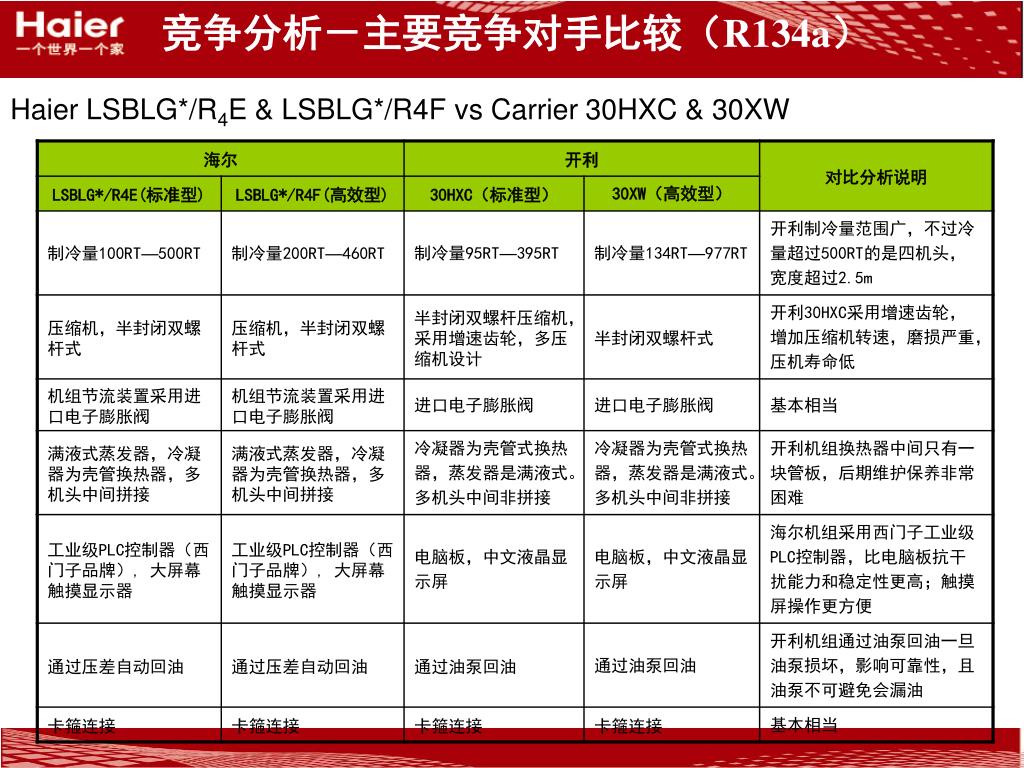

  15. 竞争分析－主要竞争对手比较（R134a） Haier LSBLG*/R4E & LSBLG*/R4Fvs Carrier 30HXC & 30XW

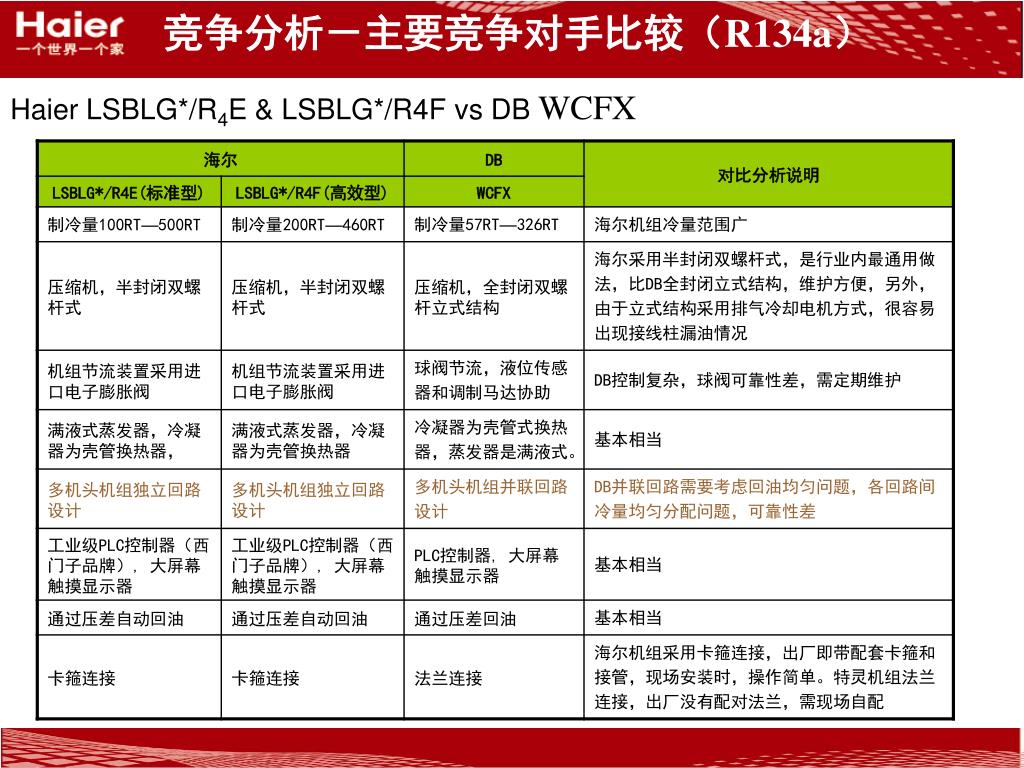

  16. 竞争分析－主要竞争对手比较（R134a） Haier LSBLG*/R4E & LSBLG*/R4Fvs DB WCFX

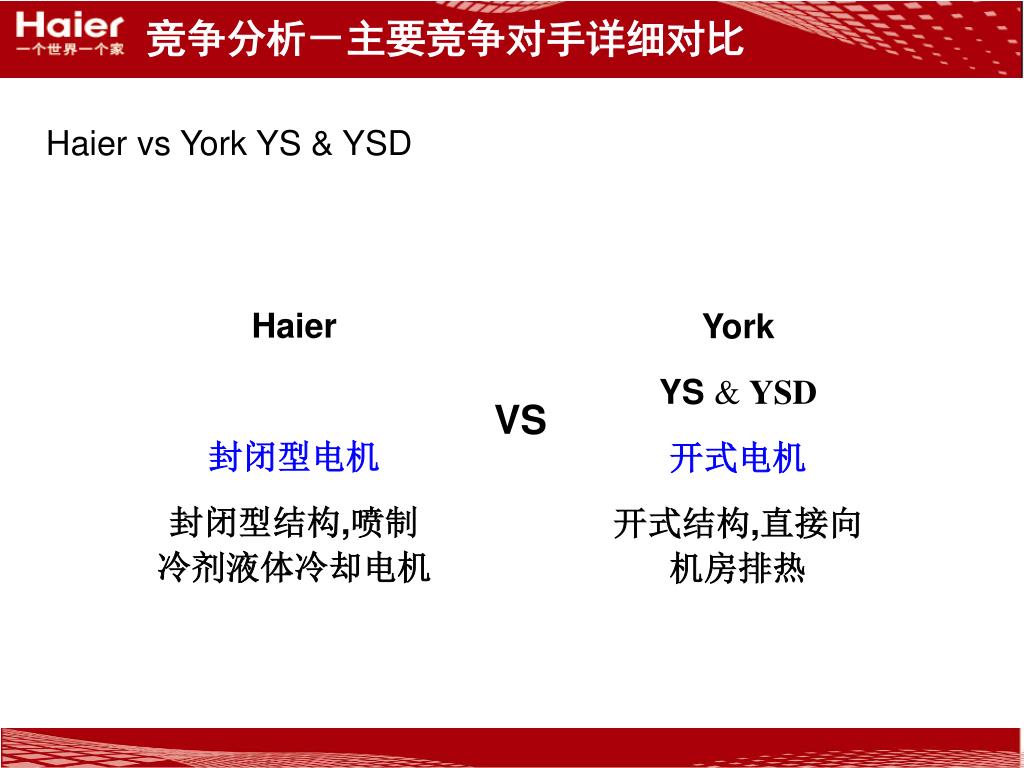

  17. 竞争分析－主要竞争对手详细对比 Haier vs York YS & YSD Haier 封闭型电机 封闭型结构,喷制冷剂液体冷却电机 York YS & YSD 开式电机 开式结构,直接向机房排热 VS

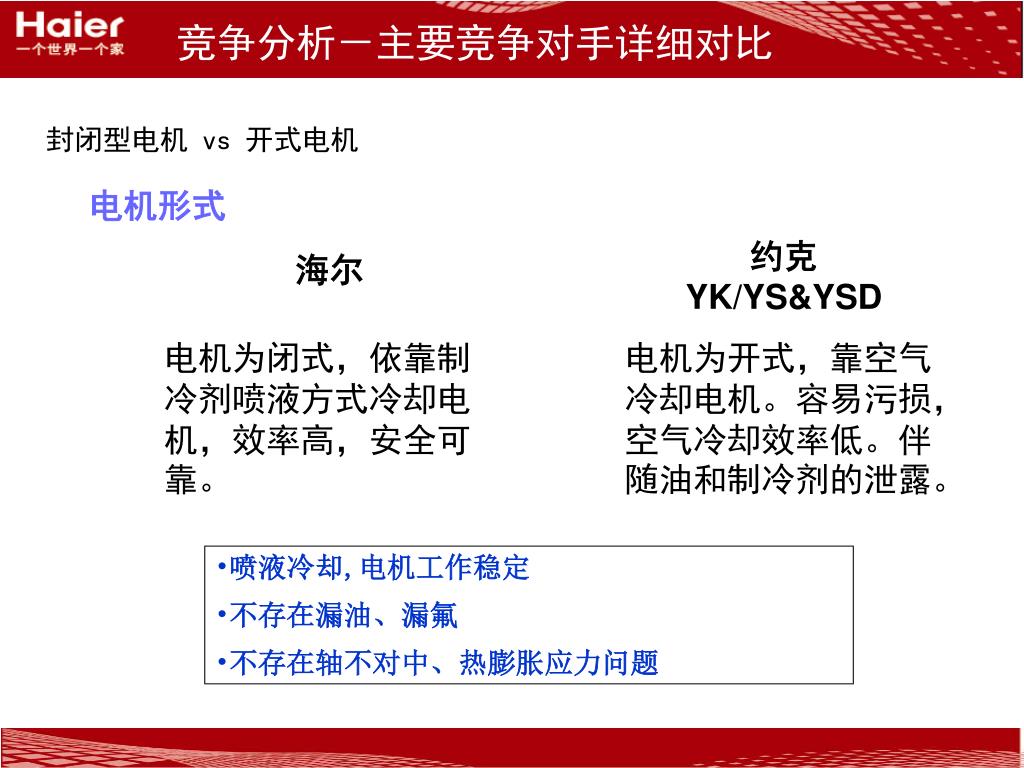

  18. 竞争分析－主要竞争对手详细对比 封闭型电机 vs 开式电机 电机形式 约克 YK/YS&YSD 海尔 电机为闭式，依靠制冷剂喷液方式冷却电机，效率高，安全可靠。 电机为开式，靠空气冷却电机。容易污损，空气冷却效率低。伴随油和制冷剂的泄露。 • 喷液冷却,电机工作稳定 • 不存在漏油、漏氟 • 不存在轴不对中、热膨胀应力问题

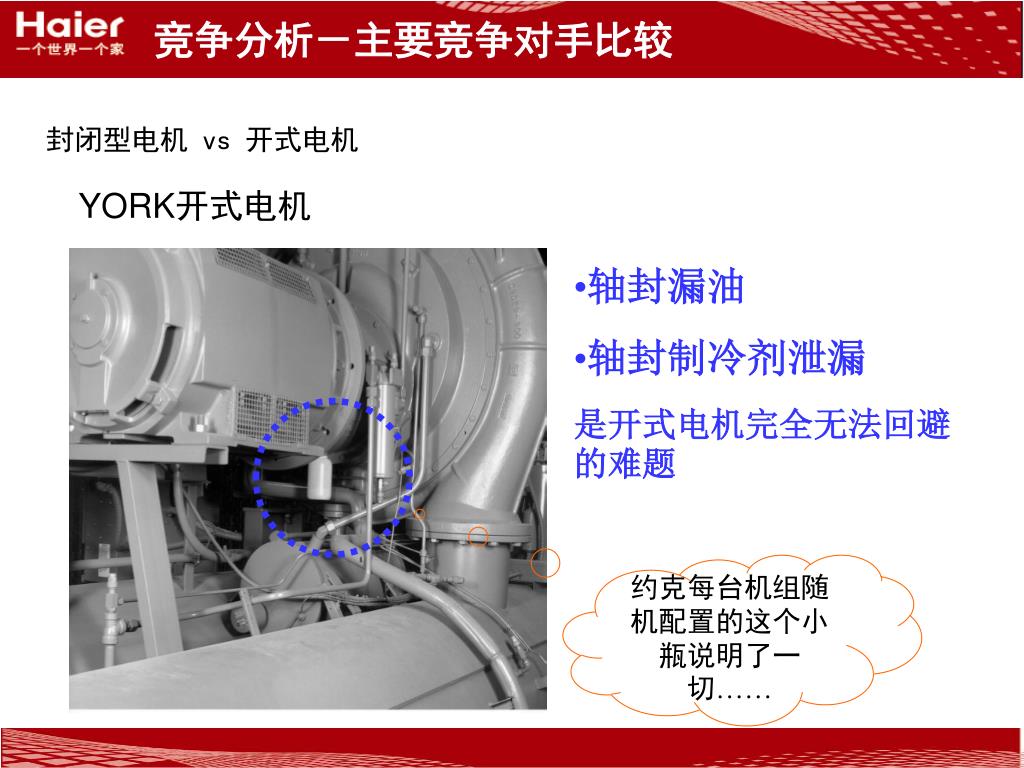

  19. 竞争分析－主要竞争对手比较 封闭型电机 vs 开式电机 YORK开式电机 • 轴封漏油 • 轴封制冷剂泄漏 • 是开式电机完全无法回避的难题 约克每台机组随机配置的这个小瓶说明了一切……

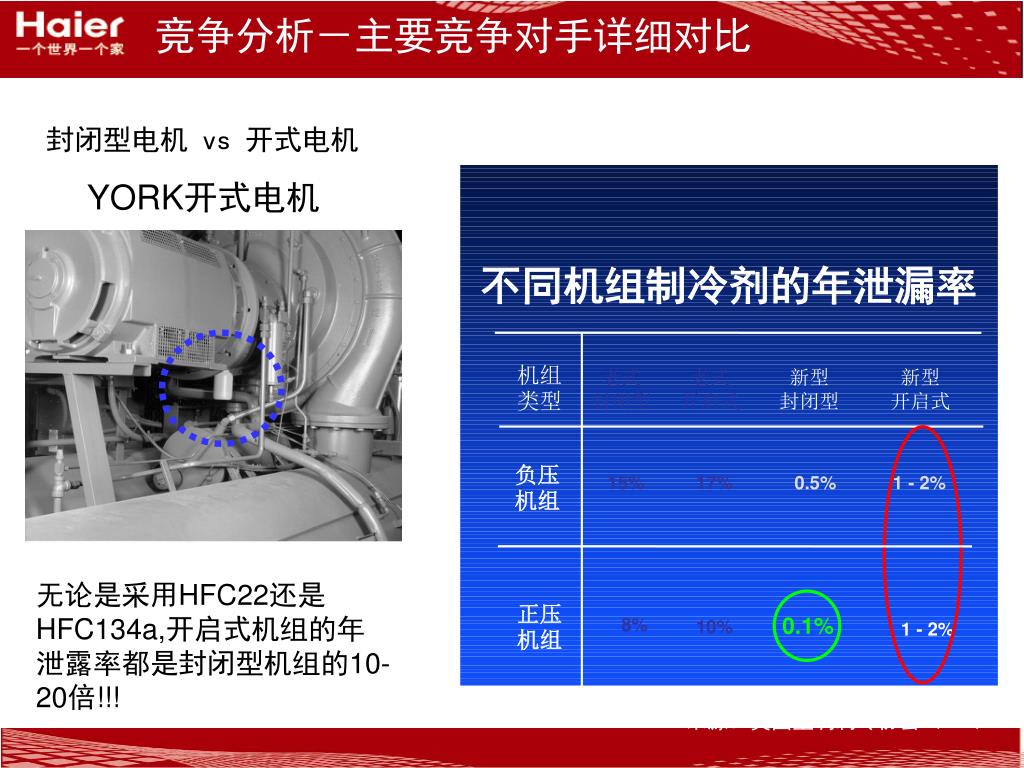

  20. 竞争分析－主要竞争对手详细对比 封闭型电机 vs 开式电机 YORK开式电机 不同机组制冷剂的年泄漏率 机组类型 老式 开启式 新型 封闭型 新型 开启式 老式 封闭型 负压机组 15% 17% 0.5% 1 - 2% 无论是采用HFC22还是HFC134a,开启式机组的年泄露率都是封闭型机组的10-20倍!!! 正压机组 0.1% 8% 10% 1 - 2% 来源：美国空调制冷协会（ARI）

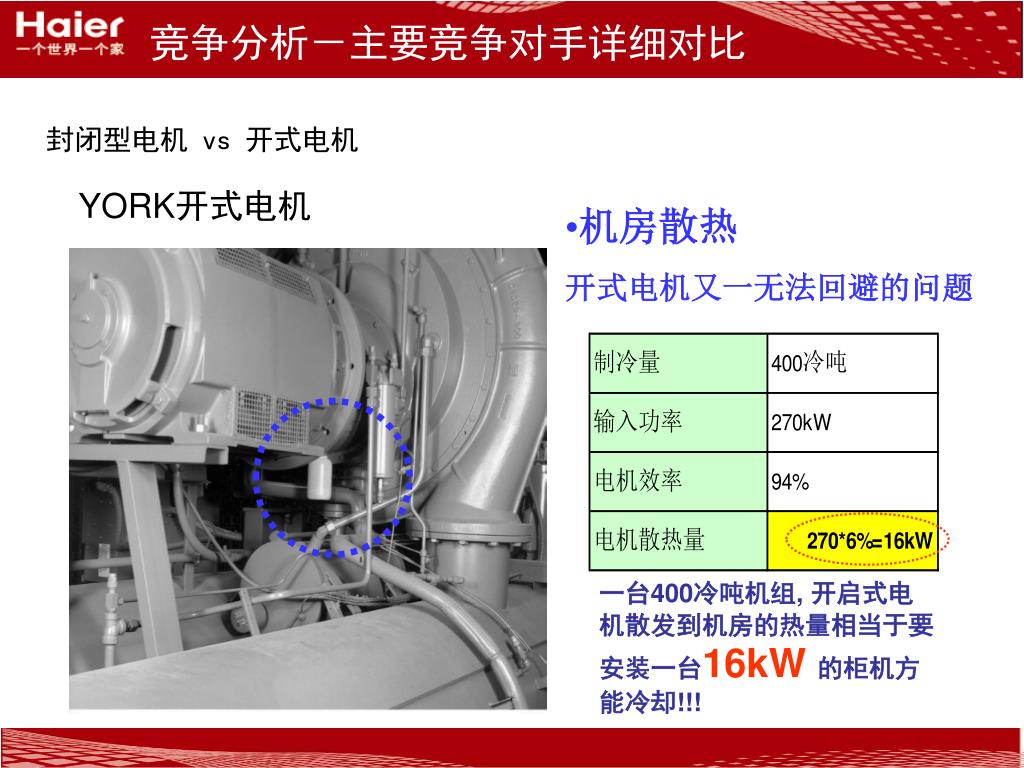

  21. 竞争分析－主要竞争对手详细对比 封闭型电机 vs 开式电机 YORK开式电机 • 机房散热 • 开式电机又一无法回避的问题 一台400冷吨机组, 开启式电机散发到机房的热量相当于要安装一台16kW 的柜机方能冷却!!!

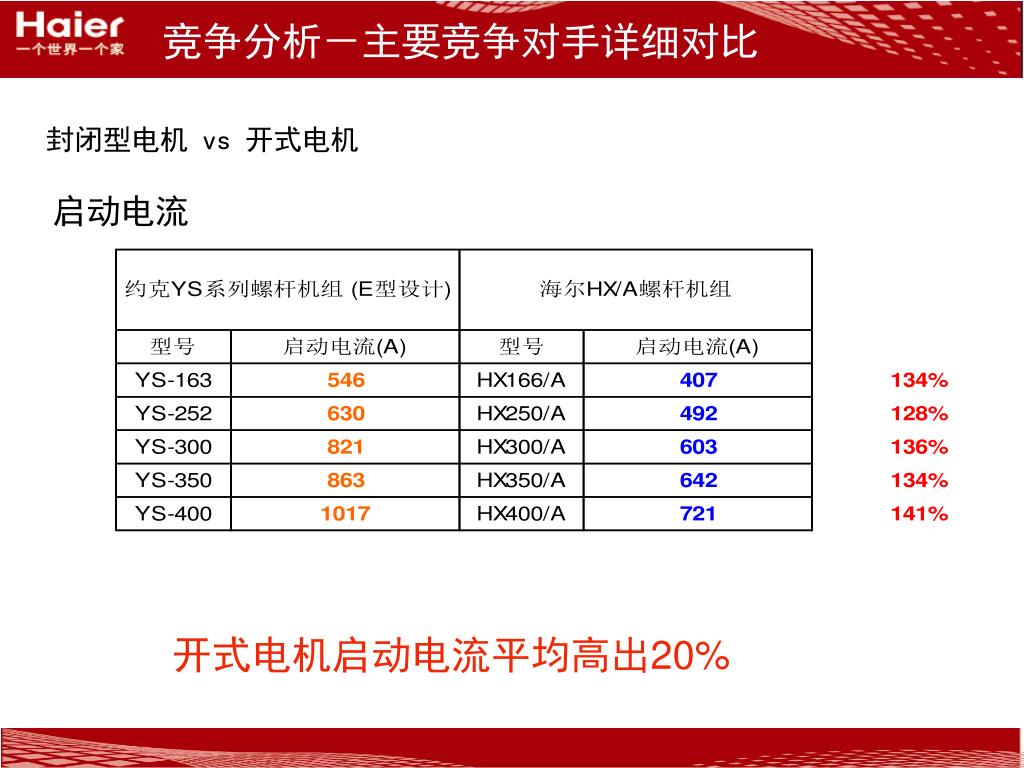

  22. 竞争分析－主要竞争对手详细对比 封闭型电机 vs 开式电机 启动电流 开式电机启动电流平均高出20%

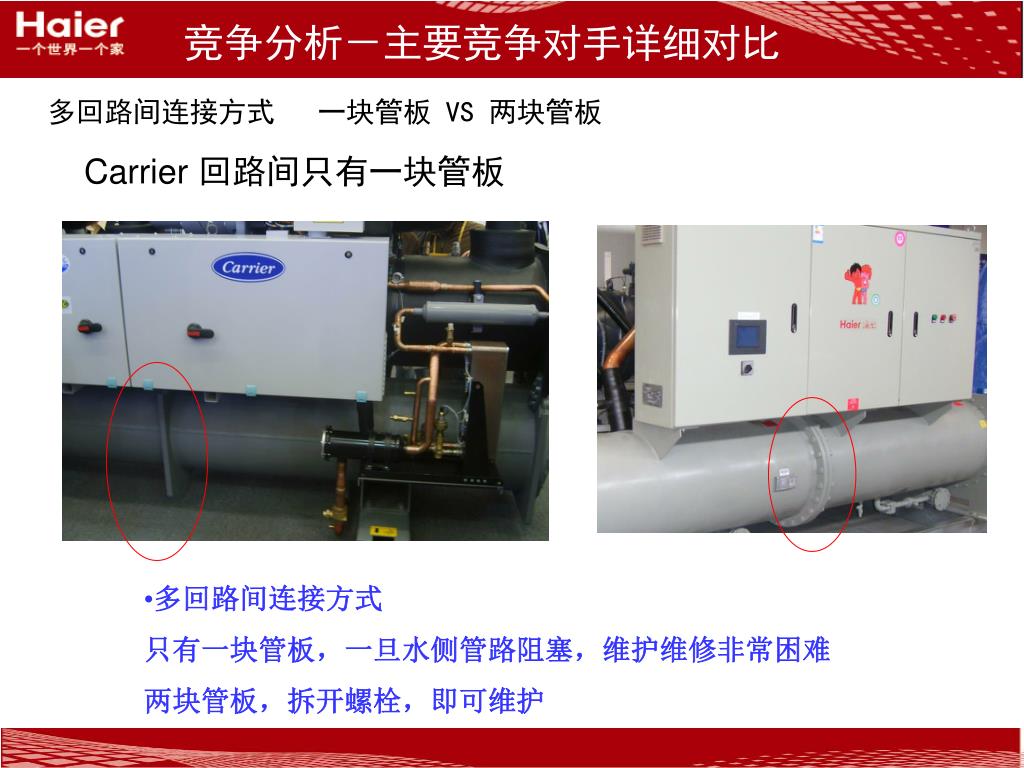

  23. 竞争分析－主要竞争对手详细对比 多回路间连接方式 一块管板 VS 两块管板 Carrier 回路间只有一块管板 • 多回路间连接方式 • 只有一块管板，一旦水侧管路阻塞，维护维修非常困难 • 两块管板，拆开螺栓，即可维护

  24. 竞争分析－主要竞争对手详细对比 多回路设计 独立回路 VS 并联回路 DB 并联回路，需复杂的均油装置； 立式螺杆压缩机，排气冷却电机，接线柱易漏油 排气口 电机在排气侧 立式螺杆压缩机 均油管 溢油管

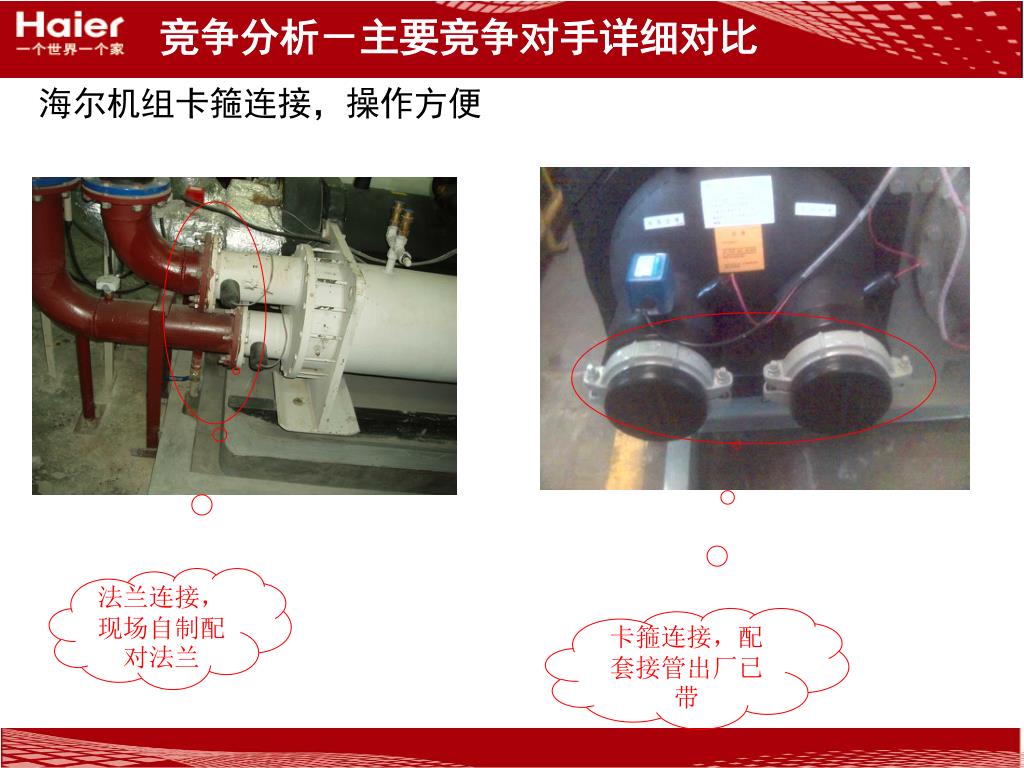

  25. 竞争分析－主要竞争对手详细对比 海尔机组卡箍连接，操作方便 法兰连接，现场自制配对法兰 卡箍连接，配套接管出厂已带

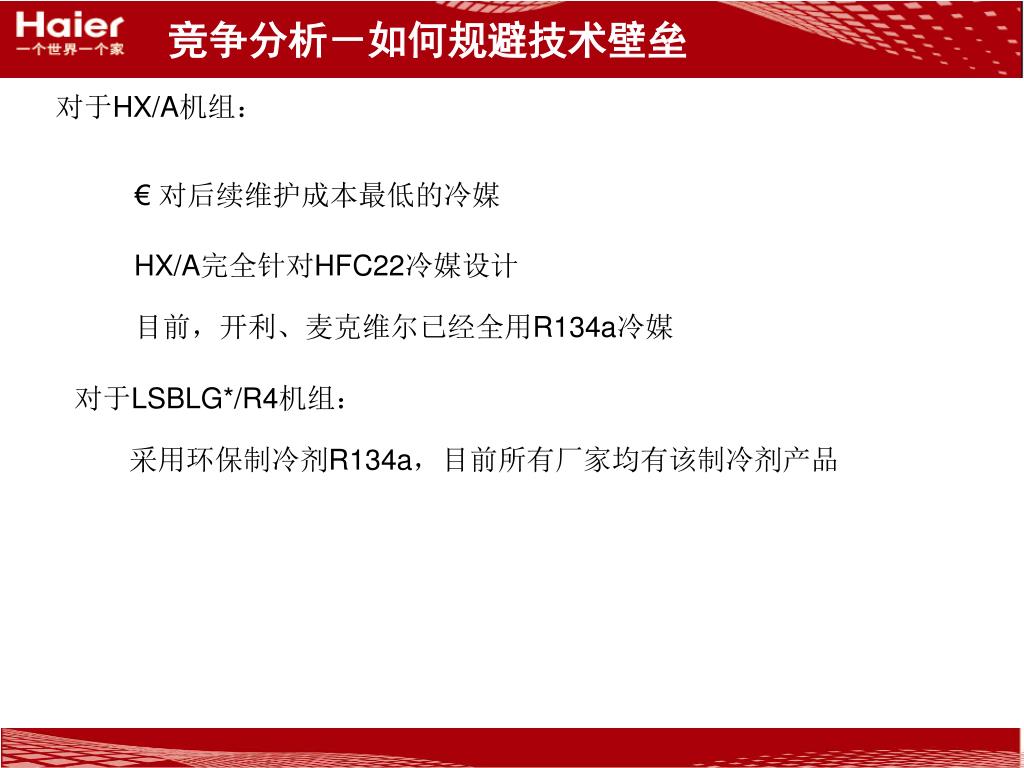

  26. 竞争分析－如何规避技术壁垒 对于HX/A机组： € 对后续维护成本最低的冷媒 HX/A完全针对HFC22冷媒设计 目前，开利、麦克维尔已经全用R134a冷媒 对于LSBLG*/R4机组： 采用环保制冷剂R134a，目前所有厂家均有该制冷剂产品

  27. 竞争分析－如何规避技术壁垒 对于HX/A机组(R22) • 可以从两个方面考虑 • 可以指定机组换热器生产厂家为品牌所属工厂（清洁度和精度高） • 或可以规定热力膨胀阀、电磁阀、滤芯、视液镜等核心部件为原装进口 （可靠性高） 核心配件 高品质

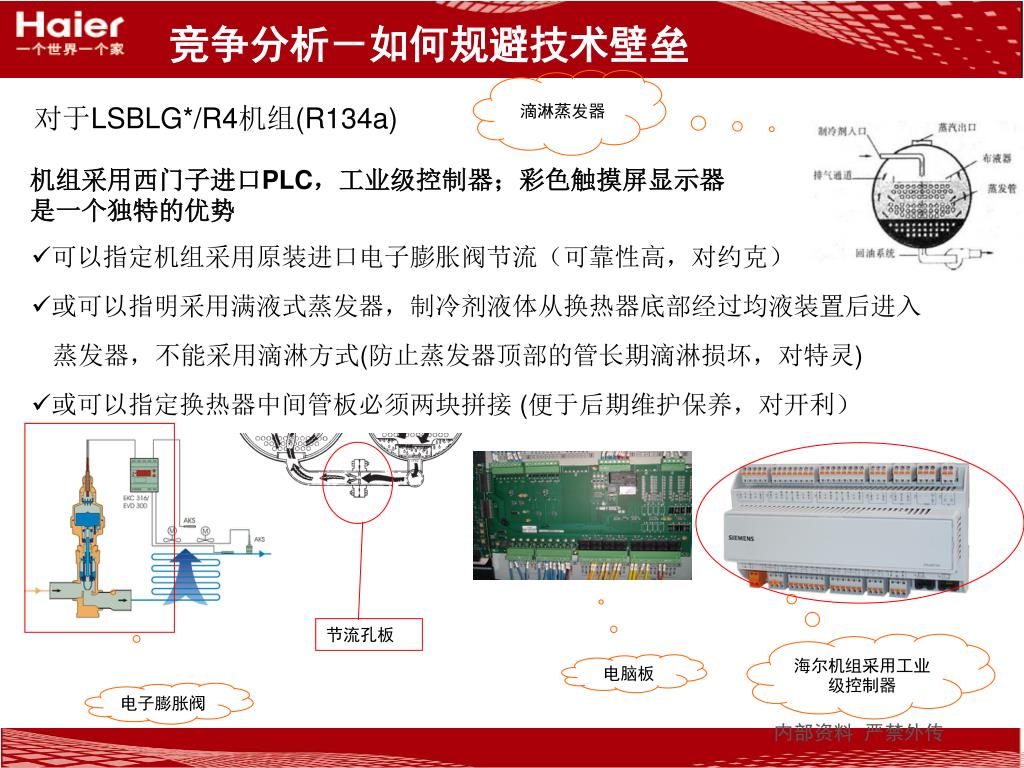

  28. 竞争分析－如何规避技术壁垒 滴淋蒸发器 对于LSBLG*/R4机组(R134a) • 机组采用西门子进口PLC，工业级控制器；彩色触摸屏显示器 • 是一个独特的优势 • 可以指定机组采用原装进口电子膨胀阀节流（可靠性高，对约克） • 或可以指明采用满液式蒸发器，制冷剂液体从换热器底部经过均液装置后进入 蒸发器，不能采用滴淋方式(防止蒸发器顶部的管长期滴淋损坏，对特灵) • 或可以指定换热器中间管板必须两块拼接 (便于后期维护保养，对开利） 节流孔板 海尔机组采用工业级控制器 电脑板 电子膨胀阀

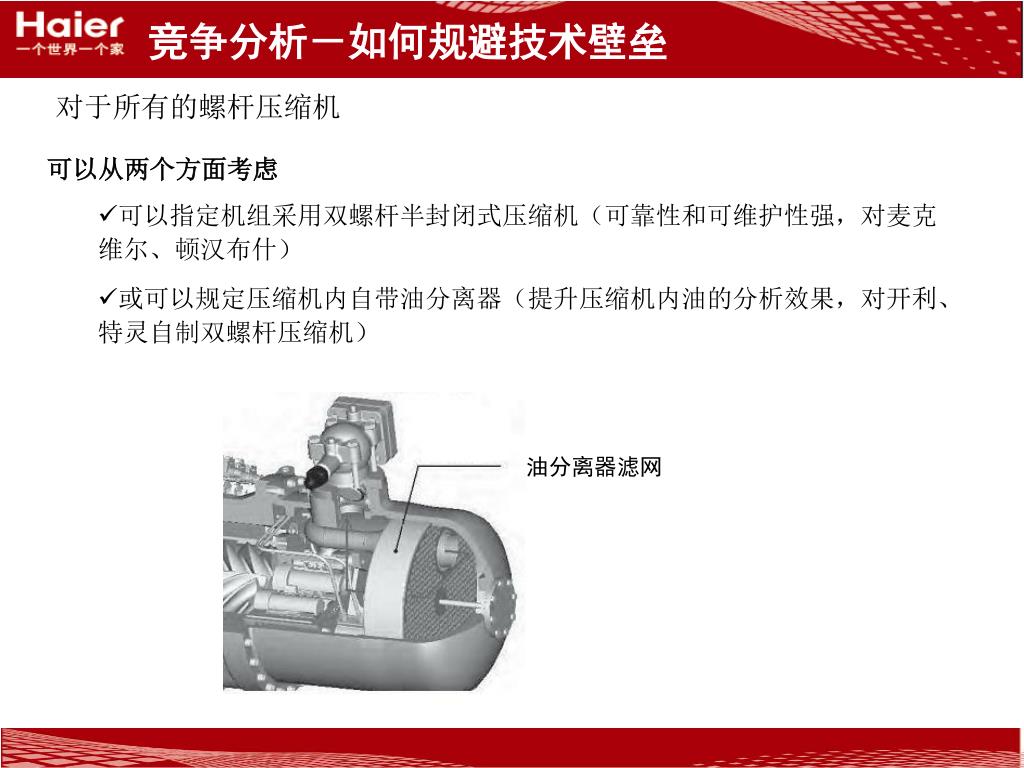

  29. 竞争分析－如何规避技术壁垒 对于所有的螺杆压缩机 • 可以从两个方面考虑 • 可以指定机组采用双螺杆半封闭式压缩机（可靠性和可维护性强，对麦克维尔、顿汉布什） • 或可以规定压缩机内自带油分离器（提升压缩机内油的分析效果，对开利、特灵自制双螺杆压缩机） 油分离器滤网

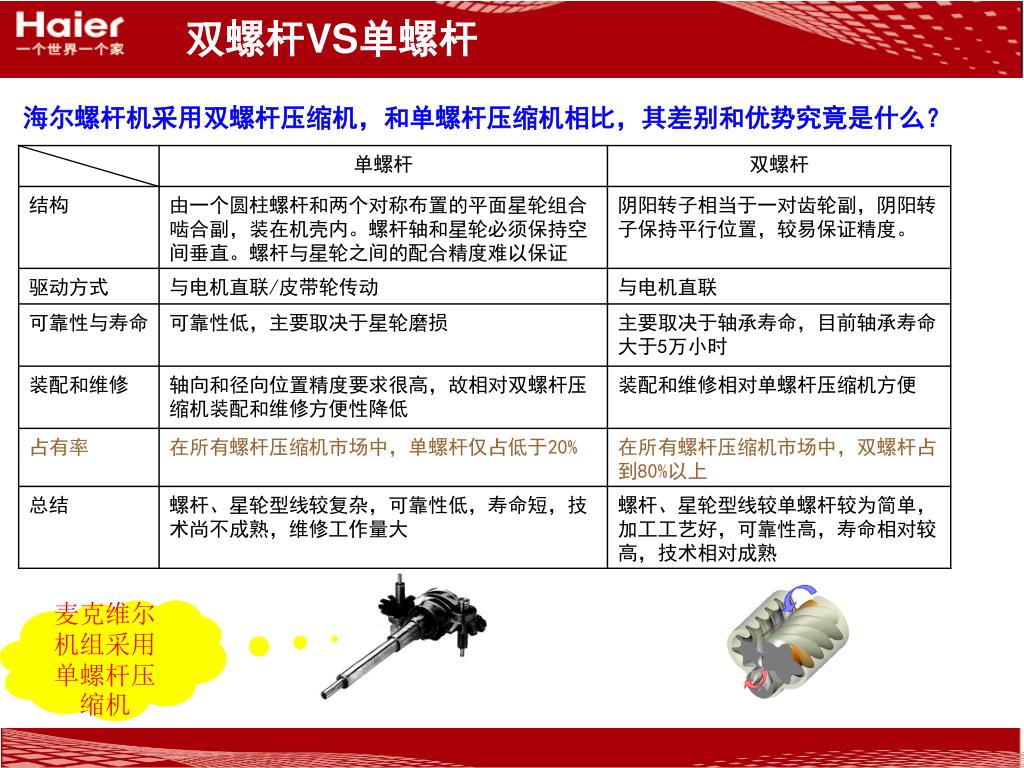

  30. 双螺杆VS单螺杆 海尔螺杆机采用双螺杆压缩机，和单螺杆压缩机相比，其差别和优势究竟是什么？ 麦克维尔机组采用单螺杆压缩机

  31. 海尔系列水冷螺杆冷水机组 主要部件介绍

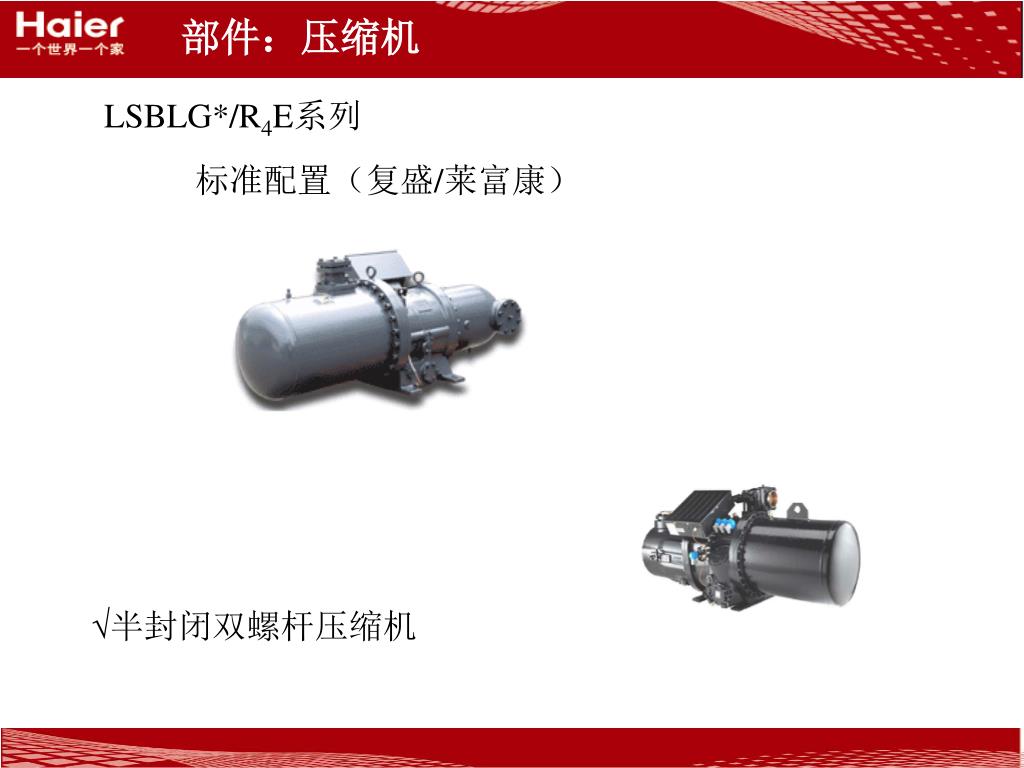

  32. 部件：压缩机 LSBLG*/R4E系列 标准配置（复盛/莱富康） √半封闭双螺杆压缩机

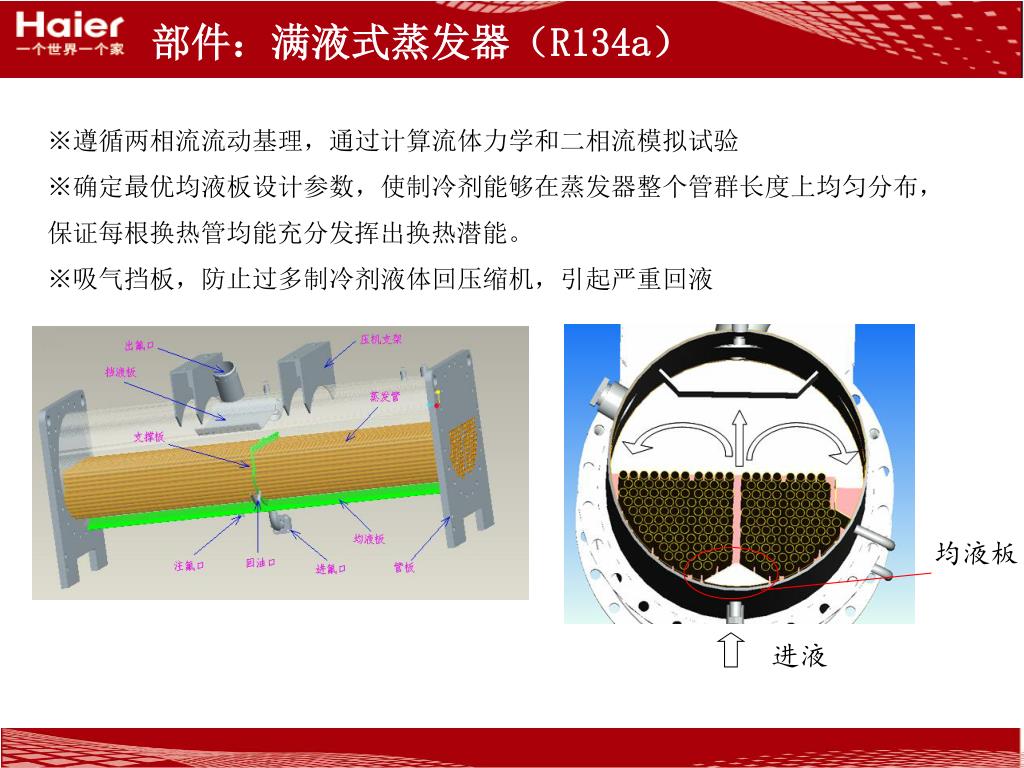

  33. 部件：满液式蒸发器（R134a） 均液板 进液 ※遵循两相流流动基理，通过计算流体力学和二相流模拟试验 ※确定最优均液板设计参数，使制冷剂能够在蒸发器整个管群长度上均匀分布， 保证每根换热管均能充分发挥出换热潜能。 ※吸气挡板，防止过多制冷剂液体回压缩机，引起严重回液

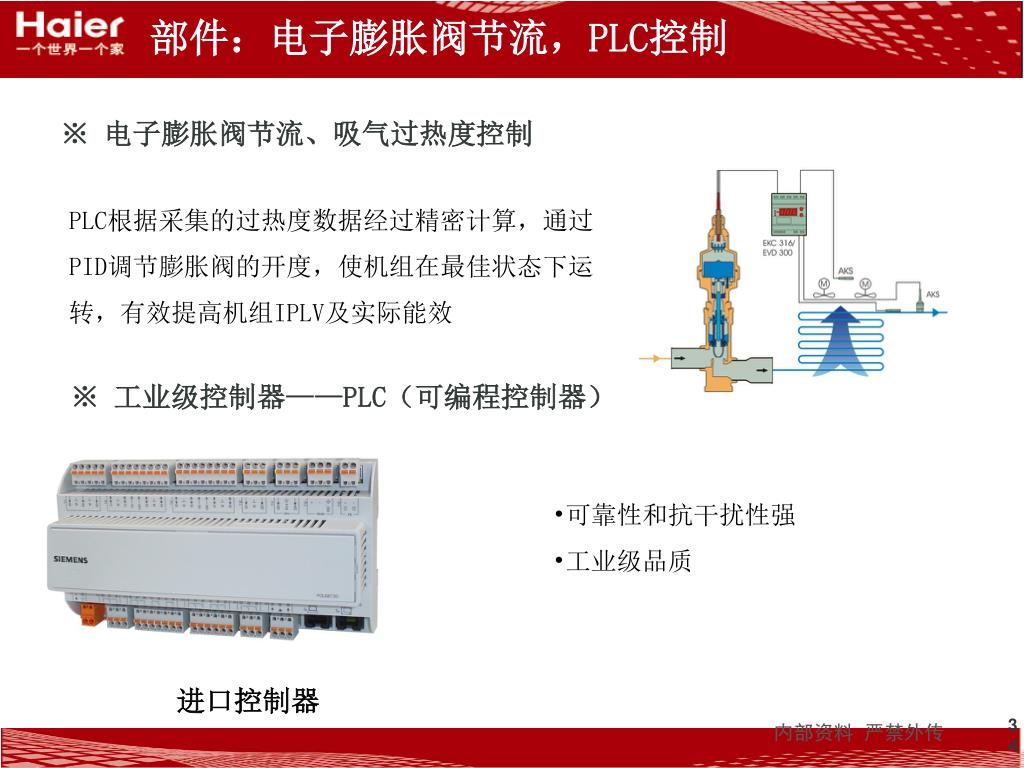

  34. 部件：电子膨胀阀节流，PLC控制 ※ 电子膨胀阀节流、吸气过热度控制 PLC根据采集的过热度数据经过精密计算，通过PID调节膨胀阀的开度，使机组在最佳状态下运转，有效提高机组IPLV及实际能效 ※ 工业级控制器——PLC（可编程控制器） • 可靠性和抗干扰性强 • 工业级品质 进口控制器 34

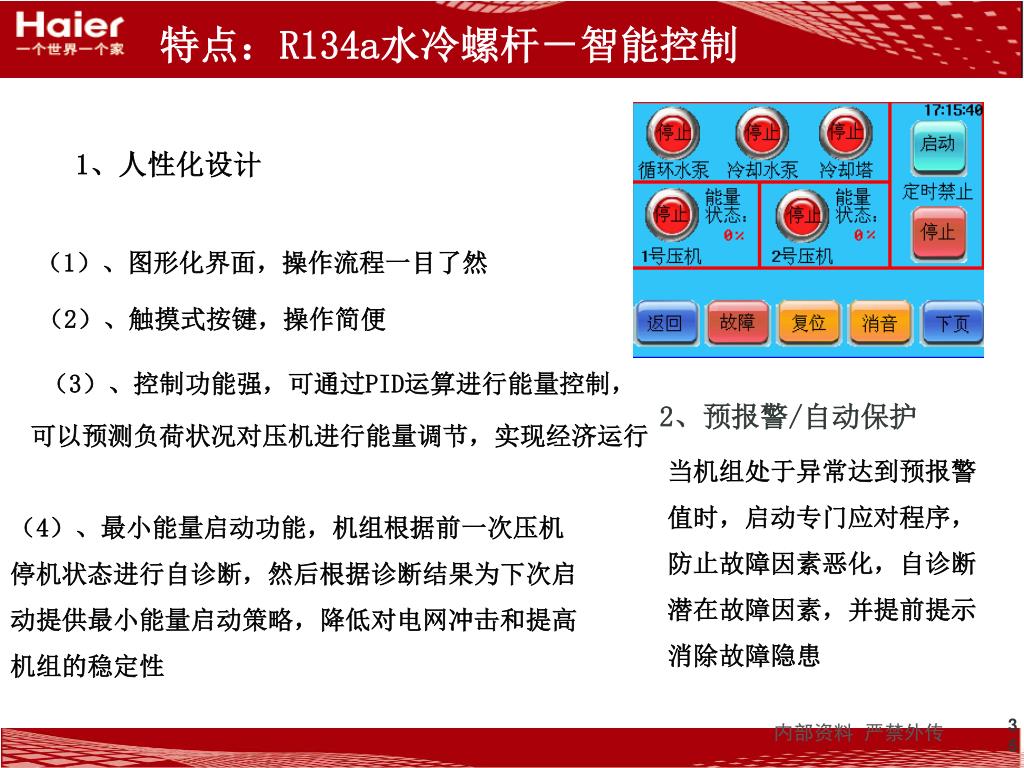

  35. （4）、最小能量启动功能，机组根据前一次压机停机状态进行自诊断，然后根据诊断结果为下次启动提供最小能量启动策略，降低对电网冲击和提高机组的稳定性（4）、最小能量启动功能，机组根据前一次压机停机状态进行自诊断，然后根据诊断结果为下次启动提供最小能量启动策略，降低对电网冲击和提高机组的稳定性 特点：R134a水冷螺杆－智能控制 1、人性化设计 （1）、图形化界面，操作流程一目了然 （2）、触摸式按键，操作简便 （3）、控制功能强，可通过PID运算进行能量控制， 可以预测负荷状况对压机进行能量调节，实现经济运行 2、预报警/自动保护 当机组处于异常达到预报警值时，启动专门应对程序，防止故障因素恶化，自诊断潜在故障因素，并提前提示消除故障隐患 35

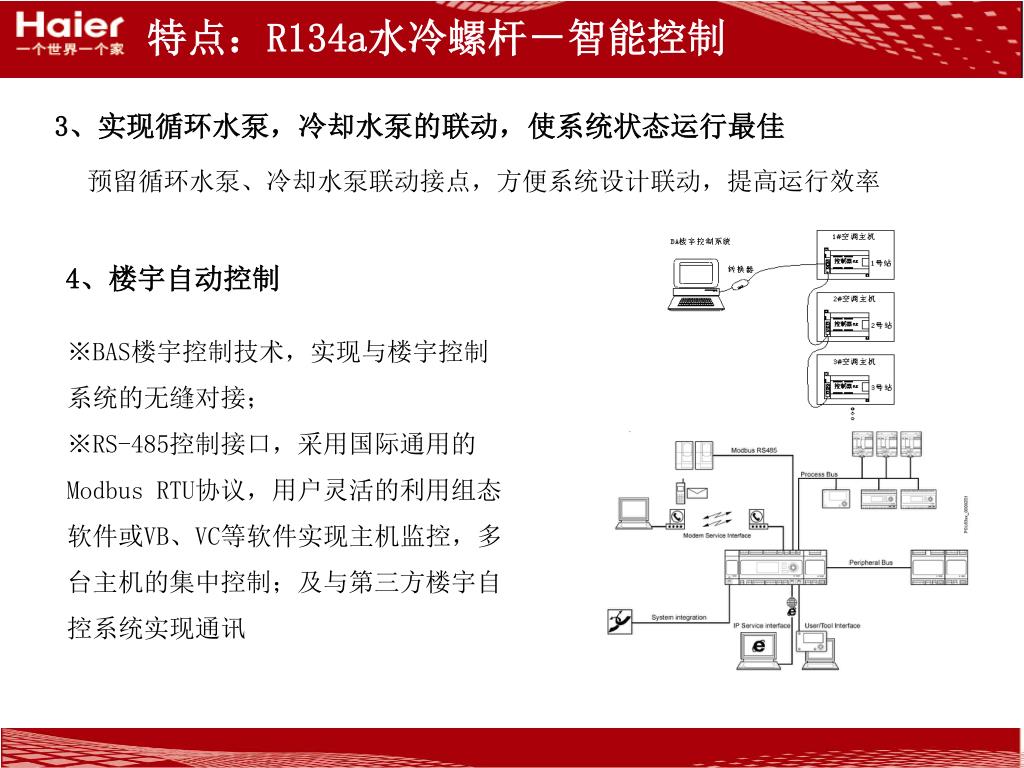

  36. 特点：R134a水冷螺杆－智能控制 3、实现循环水泵，冷却水泵的联动，使系统状态运行最佳 预留循环水泵、冷却水泵联动接点，方便系统设计联动，提高运行效率 ※BAS楼宇控制技术，实现与楼宇控制系统的无缝对接； ※RS-485控制接口，采用国际通用的Modbus RTU协议，用户灵活的利用组态软件或VB、VC等软件实现主机监控，多台主机的集中控制；及与第三方楼宇自控系统实现通讯 4、楼宇自动控制

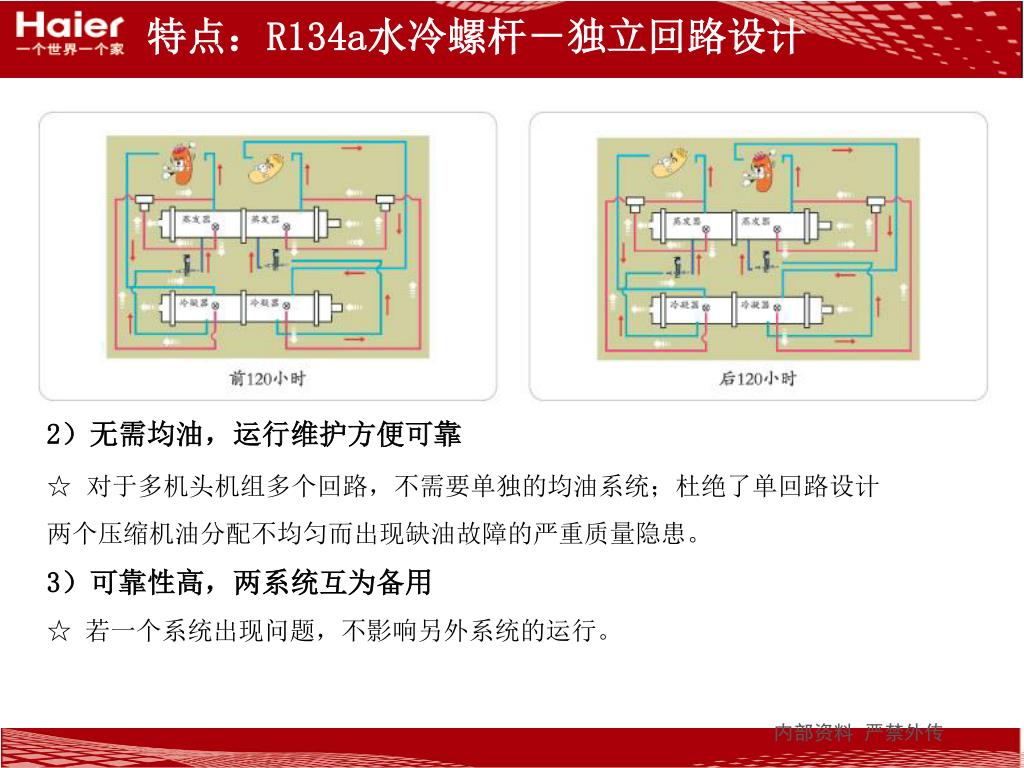

  37. 特点：R134a水冷螺杆－独立回路设计 普通单回路设计 海尔独立双回路设计 1）实现能量的梯级利用，优化运行效率 ☆ 右图所示左侧回路可以得到更高的蒸发温度和更低的冷凝温度。进一步提高机组COP。

  38. 特点：R134a水冷螺杆－独立回路设计 2）无需均油，运行维护方便可靠 ☆对于多机头机组多个回路，不需要单独的均油系统；杜绝了单回路设计两个压缩机油分配不均匀而出现缺油故障的严重质量隐患。 3）可靠性高，两系统互为备用 ☆ 若一个系统出现问题，不影响另外系统的运行。

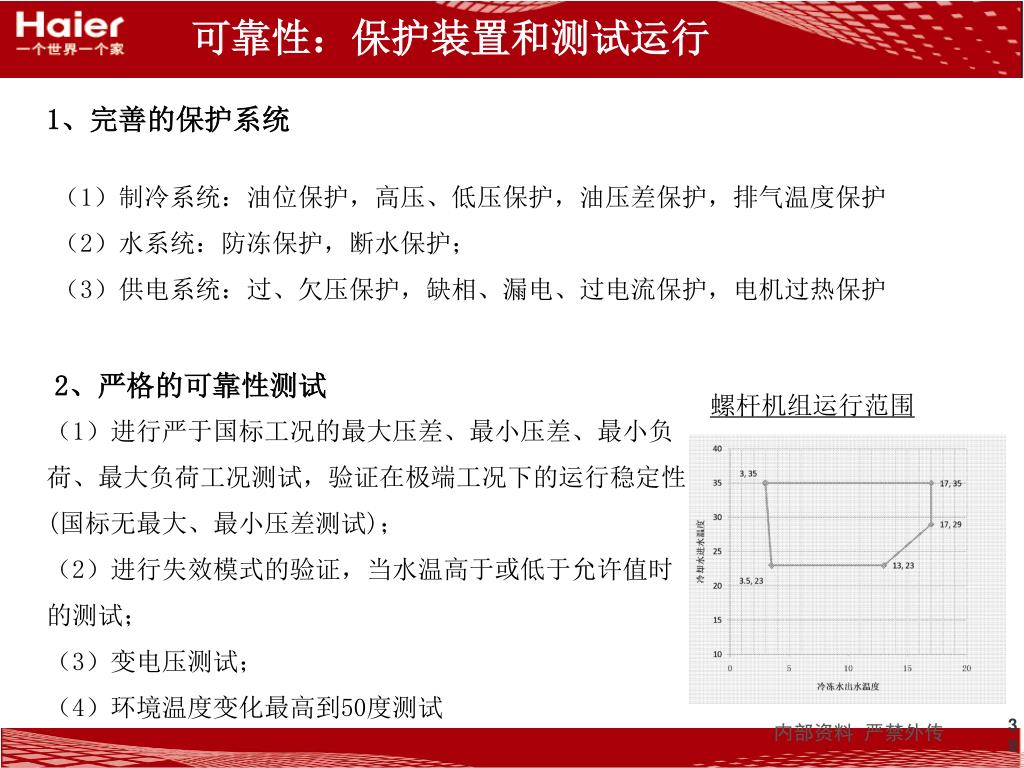

  39. 可靠性：保护装置和测试运行 螺杆机组运行范围 1、完善的保护系统 （1）制冷系统：油位保护，高压、低压保护，油压差保护，排气温度保护 （2）水系统：防冻保护，断水保护； （3）供电系统：过、欠压保护，缺相、漏电、过电流保护，电机过热保护 2、严格的可靠性测试 （1）进行严于国标工况的最大压差、最小压差、最小负荷、最大负荷工况测试，验证在极端工况下的运行稳定性(国标无最大、最小压差测试)； （2）进行失效模式的验证，当水温高于或低于允许值时的测试； （3）变电压测试； （4）环境温度变化最高到50度测试 39

  40. 加工工艺：先进的加工设备 确保换热器加工精度和加工清洁度 喷丸设备 本喷丸房是机械作业进行工作,将筒体放在滚轮架上,筒体自转。两套喷枪前后、上下机械运动，将筒体内外一次性完成表面清理工作，对于不规则的工作应用机械抛丸作业一次性完成。 双头CO2焊接设备 本设备焊机为原装美国林肯焊机，筒体与管板的焊接一次完成，无需将筒体翻转 火焰切割设备 两套火焰切割装置，一套精细等离子切割装置，一套自动划线装置，对厚板用火焰切割，同样工件一次能完成两件，对薄板用精细等离子进行切割，切割速度每分钟12-15米，热变形小，切割精度高，精细等离子装置是目前世界较先进一种切割设备，并有开孔倒角、刻字、划线等功能 加工中心设备 本设备从德国德克尔马豪公司原装进口，加工中心精度为0.003mm，机床可进行高速加工，该设备编程加工一次性完成。 专业设备保证清洁度，避免杂质在系统内存在，影响压缩机、膨胀阀的正常运行

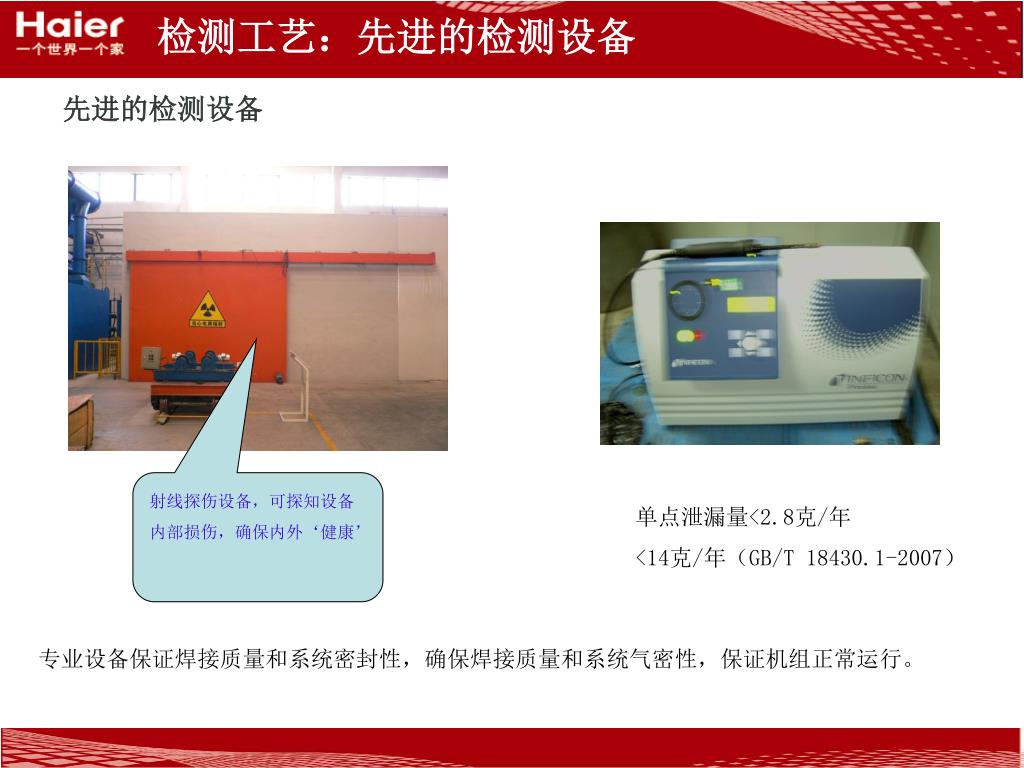

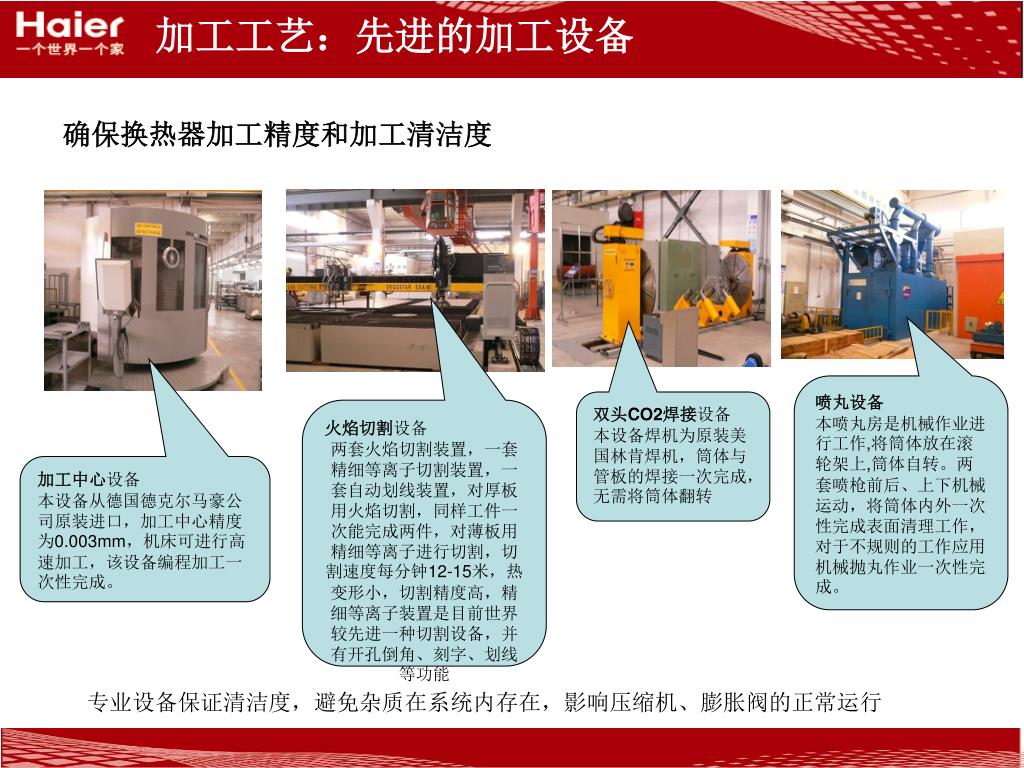

  41. 检测工艺：先进的检测设备 先进的检测设备 射线探伤设备，可探知设备内部损伤，确保内外‘健康’ 单点泄漏量<2.8克/年 <14克/年（GB/T 18430.1-2007） 专业设备保证焊接质量和系统密封性，确保焊接质量和系统气密性，保证机组正常运行。

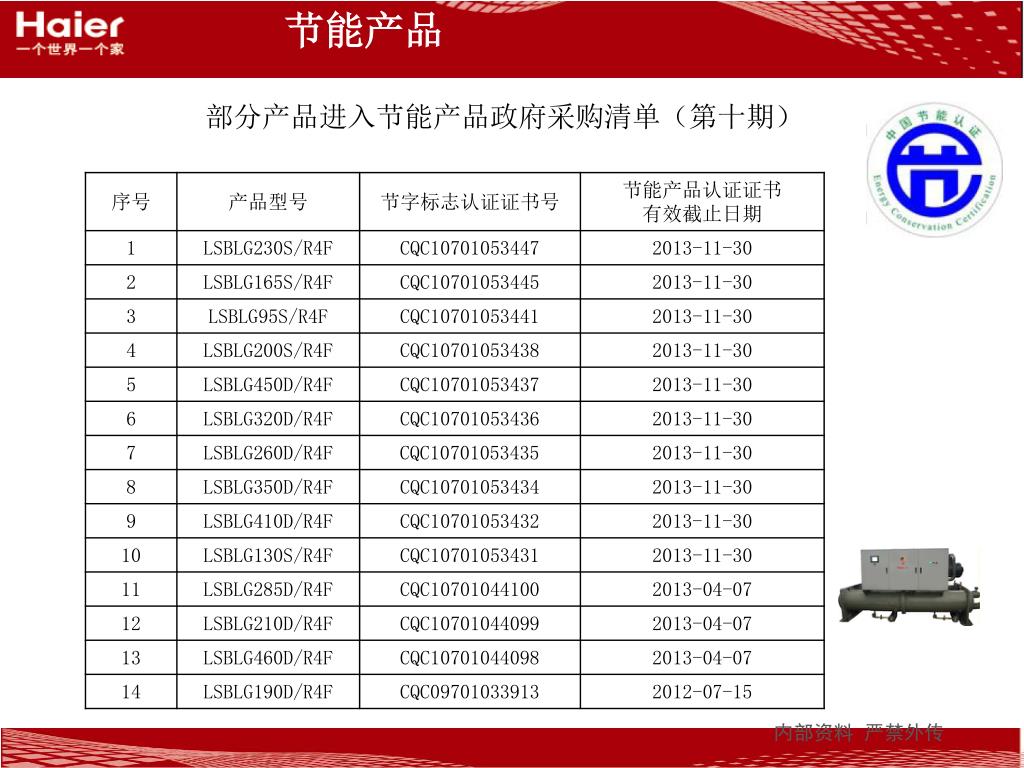

  42. 节能产品 部分产品进入节能产品政府采购清单（第十期）

  43. 压缩机 控制中心 蒸发器 冷凝器 R22水冷螺杆HX*/A • 制冷量：36 - 500 TR • 制冷剂： HCFC22 • 共19个型号 特点： ☆ 人性化人机界面 ☆ 干式蒸发器+高效冷凝器 ☆ 高可靠性 ☆ 安装方便

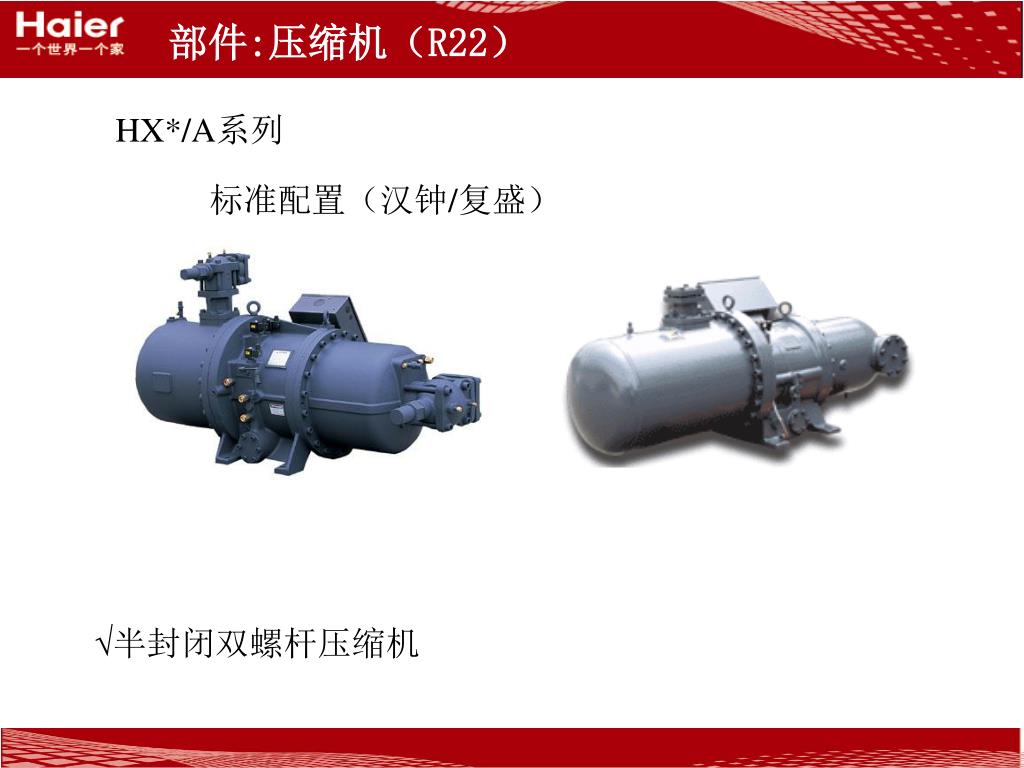

  44. 部件:压缩机（R22） HX*/A系列 标准配置（汉钟/复盛） √半封闭双螺杆压缩机

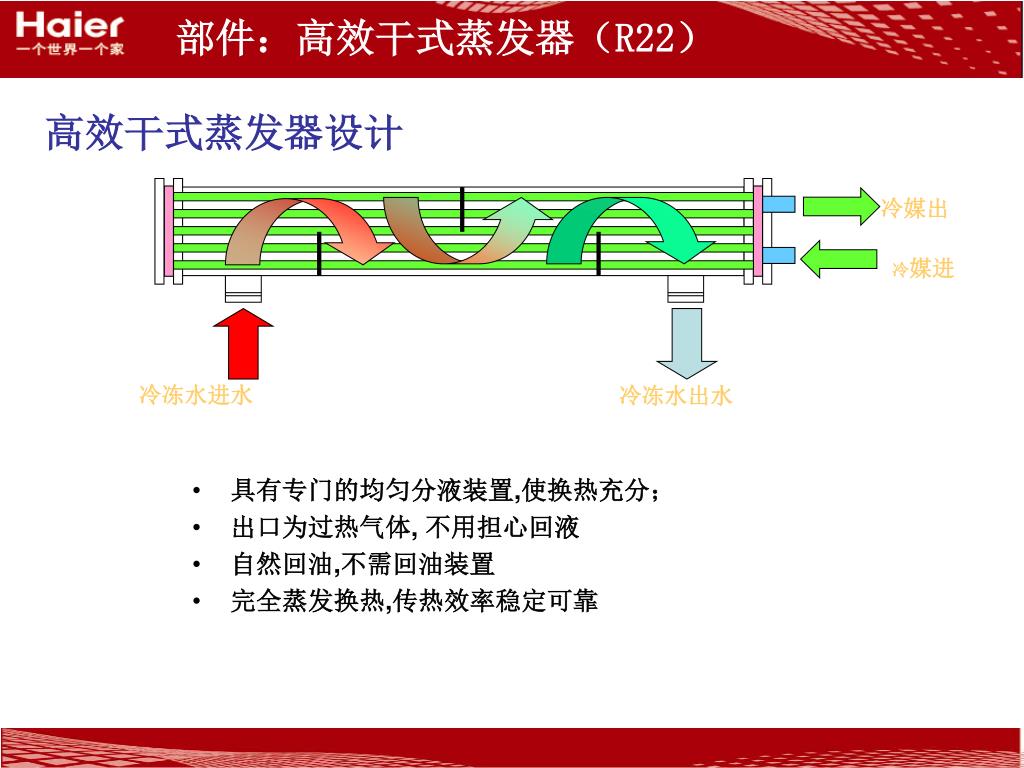

  45. 部件：高效干式蒸发器（R22） 冷媒出 冷媒进 冷冻水进水 冷冻水出水 高效干式蒸发器设计 具有专门的均匀分液装置,使换热充分； 出口为过热气体, 不用担心回液 自然回油,不需回油装置 完全蒸发换热,传热效率稳定可靠

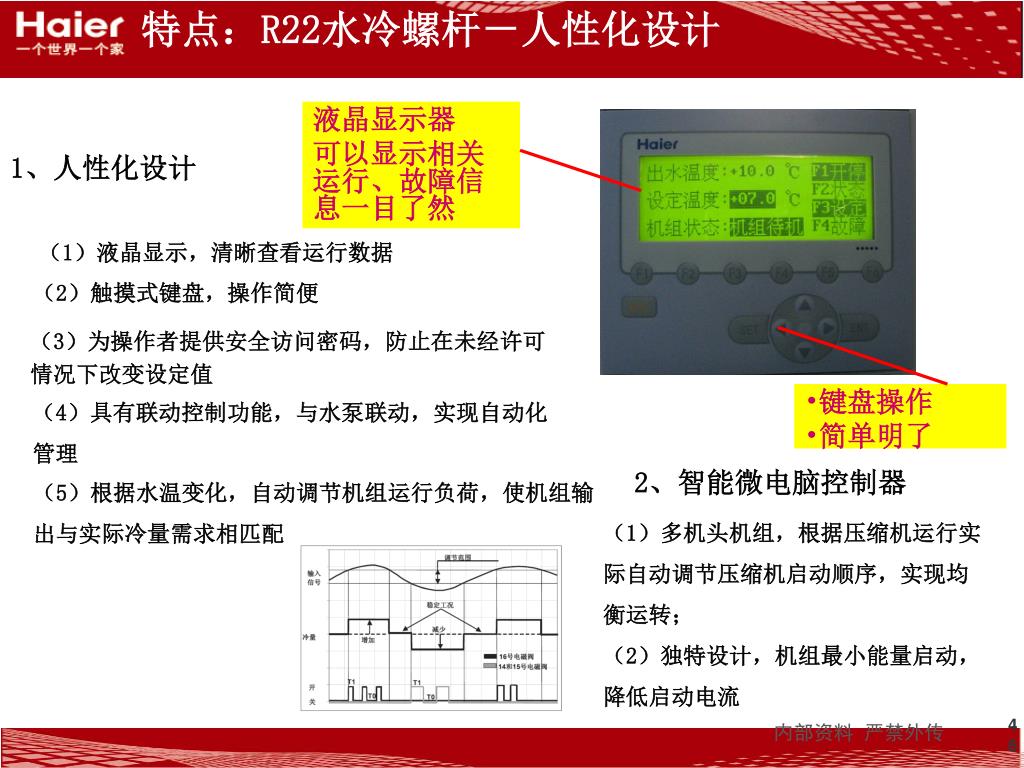

  46. 特点：R22水冷螺杆－人性化设计 （5）根据水温变化，自动调节机组运行负荷，使机组输出与实际冷量需求相匹配 液晶显示器 可以显示相关运行、故障信息一目了然 1、人性化设计 （1）液晶显示，清晰查看运行数据 （2）触摸式键盘，操作简便 （3）为操作者提供安全访问密码，防止在未经许可情况下改变设定值 • 键盘操作 • 简单明了 （4）具有联动控制功能，与水泵联动，实现自动化管理 2、智能微电脑控制器 （1）多机头机组，根据压缩机运行实际自动调节压缩机启动顺序，实现均衡运转； （2）独特设计，机组最小能量启动，降低启动电流 46

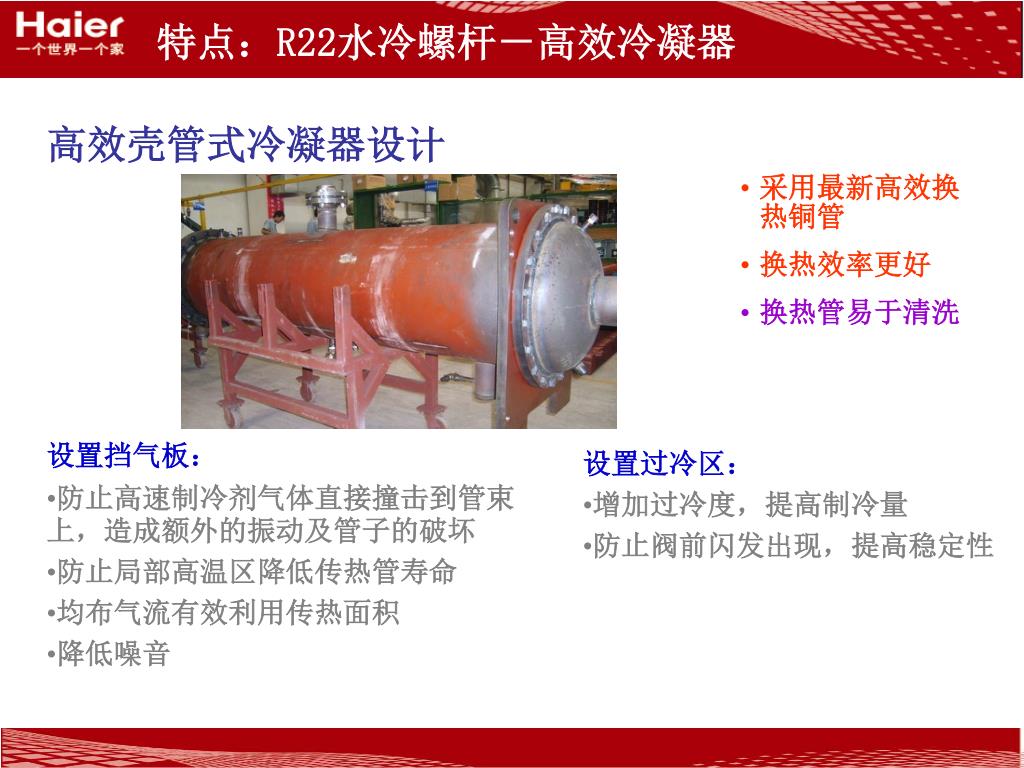

  47. 特点：R22水冷螺杆－高效冷凝器 高效壳管式冷凝器设计 • 采用最新高效换热铜管 • 换热效率更好 • 换热管易于清洗 • 设置挡气板： • 防止高速制冷剂气体直接撞击到管束上，造成额外的振动及管子的破坏 • 防止局部高温区降低传热管寿命 • 均布气流有效利用传热面积 • 降低噪音 • 设置过冷区： • 增加过冷度，提高制冷量 • 防止阀前闪发出现，提高稳定性

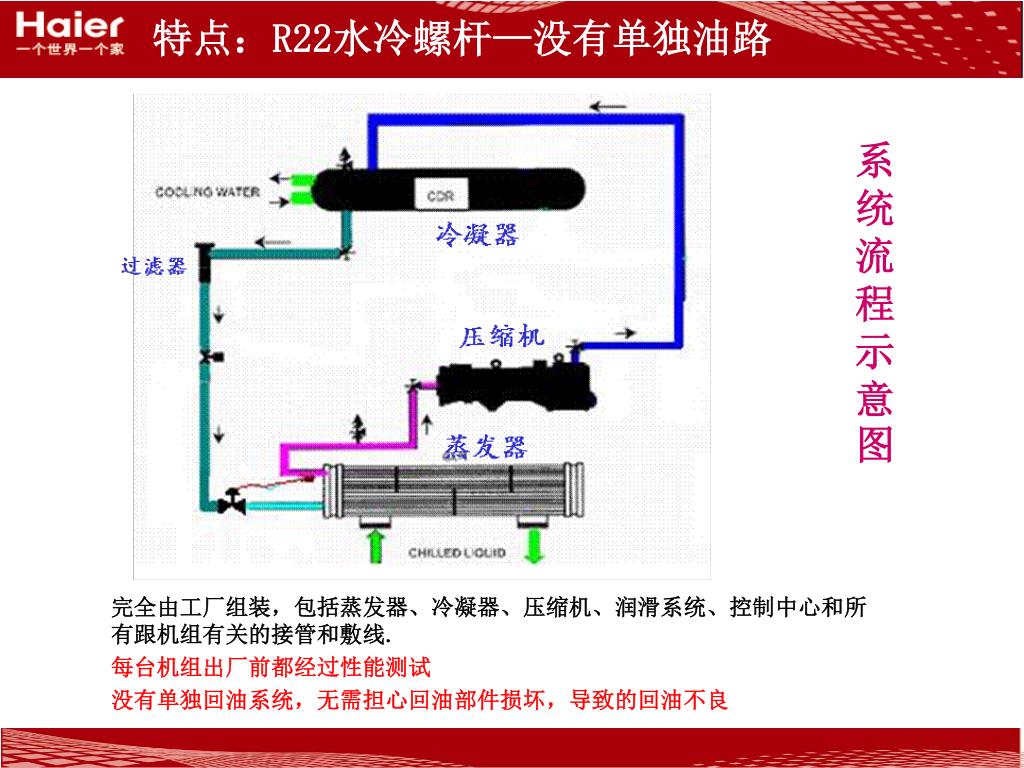

  48. 特点：R22水冷螺杆—没有单独油路 系统流程示意图 完全由工厂组装，包括蒸发器、冷凝器、压缩机、润滑系统、控制中心和所有跟机组有关的接管和敷线. 每台机组出厂前都经过性能测试 没有单独回油系统，无需担心回油部件损坏，导致的回油不良

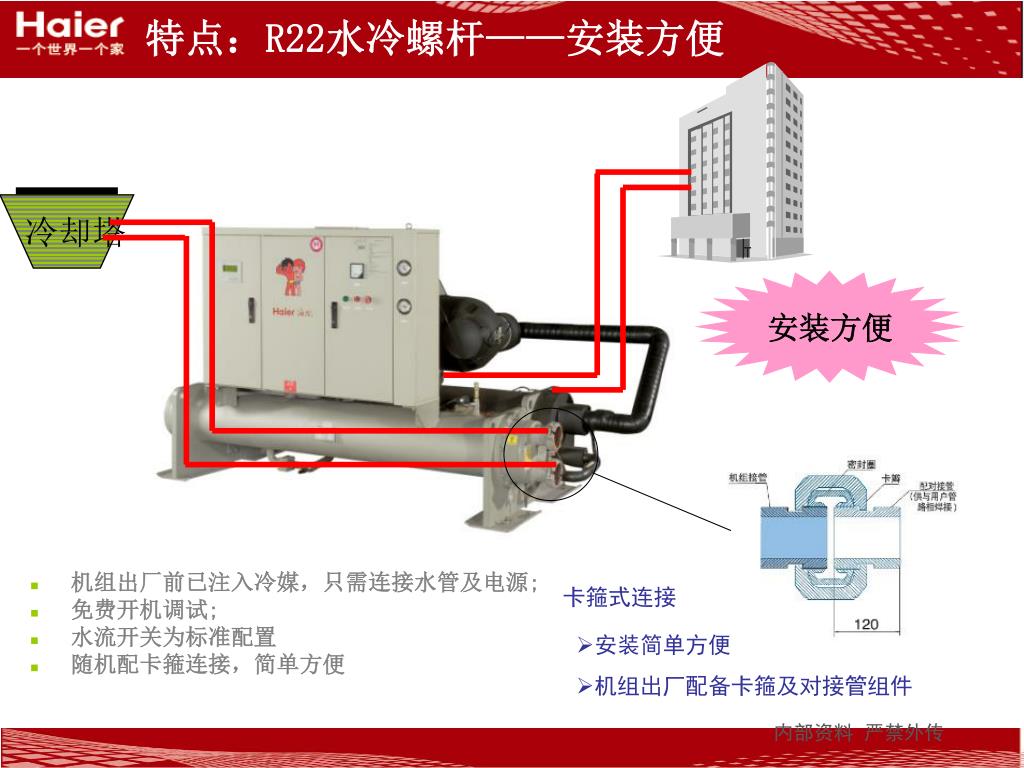

  49. 特点：R22水冷螺杆——安装方便 冷却塔 安装方便 • 机组出厂前已注入冷媒，只需连接水管及电源; • 免费开机调试; • 水流开关为标准配置 • 随机配卡箍连接，简单方便 卡箍式连接 • 安装简单方便 • 机组出厂配备卡箍及对接管组件
