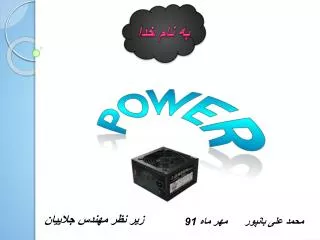

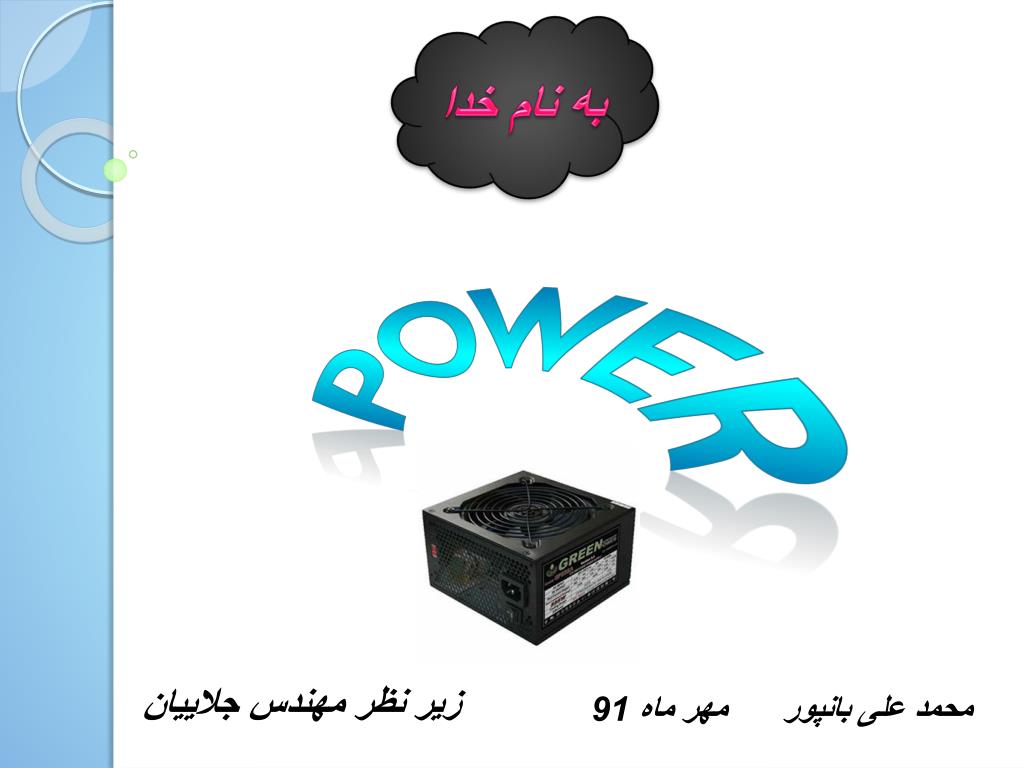

1. به نام خدا power زیر نظر مهندس جلاییان محمد علی بانپور مهر ماه 91

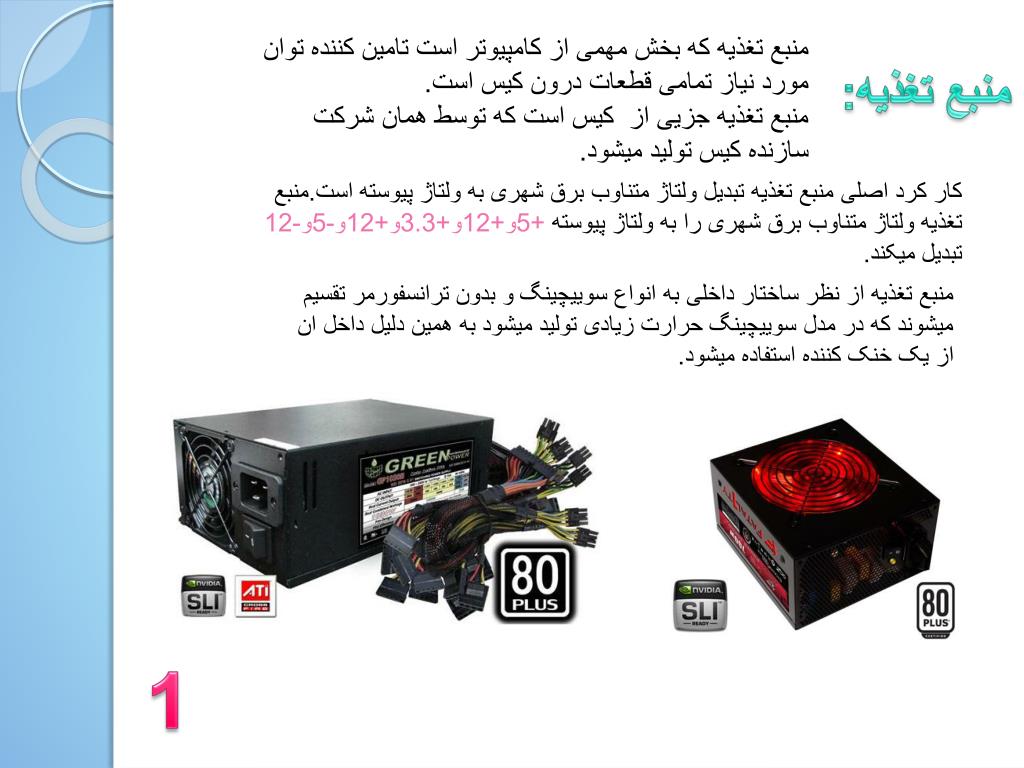

2. منبع تغذیه که بخش مهمی از کامپیوتر است تامین کننده توان مورد نیاز تمامی قطعات درون کیس است. منبع تغذیه: منبع تغذیه جزیی از کیس است که توسط همان شرکت سازنده کیس تولید میشود. کار کرد اصلی منبع تغذیه تبدیل ولتاژ متناوب برق شهری به ولتاژ پیوسته است.منبع تغذیه ولتاژ متناوب برق شهری را به ولتاژ پیوسته +5و+12و+3.3و+12و-5و-12 تبدیل میکند. منبع تغذیه از نظر ساختار داخلی به انواع سوییچینگ و بدون ترانسفورمر تقسیم میشوند که در مدل سوییچینگ حرارت زیادی تولید میشود به همین دلیل داخل ان از یک خنک کننده استفاده میشود. 1

3. از فیوز برای کنترل جریان مصرفی منبع تغذیه استفاده میشود اگر جریان مصرفی از یک مقدار بیشتر شود فیوز که یک سیم نازک است میسوزد و از عبور جریان به داخل مدار منبع تغذیه و صدمه دیدن ان جلوگیری میکند. فیوز: این وسیله برق را در خود ذخیره میکند و با قطع برق به طور اتومات در مدار قرار میگیرد و سیستم را در برابر نوسانات ناشی از قطع برق حفاظت میکند و برق مورد نیاز سیستم را برای مدت کوتاهی تامین میکند. :ups 2

4. انواع منبع تغذیه: انواع منبع تغذیه از لحاظ شکل ظاهری عبارتند از: XT DESKTOP AT TOWER AT BABY AT ATX 3

5. ATX ویژگی های 1- در این منابع جریان هوا از داخل کیس مکیده میشود و از قسمت عقب منبع تغذیه خارج میشود تا علاوه بر منبع تغذیه برد اصلی نیز خنک شود. 2- رابط منبع به برد اصلی دارای ولتاژ 3.3 ولت بوده و دیگر نیاز نیست تنظیم کننده ولتاژ روی برد اصلی قرار بگیرد. 3- علاوه بر کلید تنظیم ولتاژ کلیدی نیز وجود دارد که کلید قطع و وصل نام دارد و برای قطع کامل برق استفاده میشود. 4- یک کلید در پشت منبع تغذیه وجود دارد که امکان میدهد منبع تغذیه با ولتاژ 110 ولت یا 220 ولت کارکند. نکته: اگر در حین روشن بودن رایانه کلید تغیر ولتاژ جابجا شود منجر به سوختن منبع تغذیه وشاید قطعات دیگر شود. 4

6. سیگنال خروجی از منبع: منبع تغذیه وظیفه تامین توان مورد نیاز قطعات را دارد به علاوه وظیفه کنترل ولتاژ مناسب سیستم را بر عهده دارد یعنی منبع تغذیه تا وقتی که ولتاژ در دامنه مناسب قرار نگیرد از کار کردن سیستم جلوگیری میکند. منبع تغذیه ابتدا بررسی هارو انجام میدهد اگر نتیجه بررسی ها قابل قبول بود یک را برای تایید میفرستد این سیگنال باید دایم وجود داشته باشدpower goodسیگنال مخصوص تا سیستم کار کند.اگر کوچکترین تغیری به وجود بیاید و منبع تغذیه نتواند خروجی مورد نیاز راتامین کند این سیگنال کاهش میابد و سیستم را وادار به راه اندازی مجدد مینماید. :Power on این سیگنال در منبع تغذیه های جدید وجود دارد که کامپیوتر را از طریق سیستم عامل خاموش میکند. :standby این سیگنال در حالت اماده بودن سیستم وجود دارد این سیگنال به صورت نرم افزاری در حالت اماده بودن کامپیوتر ان را روشن میکند. 5

7. کانکتور ATX P4 ATX MAIN MOLEX EATX SATA BERG 6

8. ATX MAIN بزرگترین کانکتور منبع تغذیه است وظیفه ی تامین برق برد اصلی را بر عهده دارد.برای اتصال برق برد اصلی دو کانکتور برق در منبع تغذیه وجود دارد یک کانکتور 24 پین و 4 پین که به برد اصلی متصل میشوند. ATX P4 این کانکتور دارای 4 پین است و وظیفه ی تامین ولتاژ پردازنده را بر عهده دارد. 7

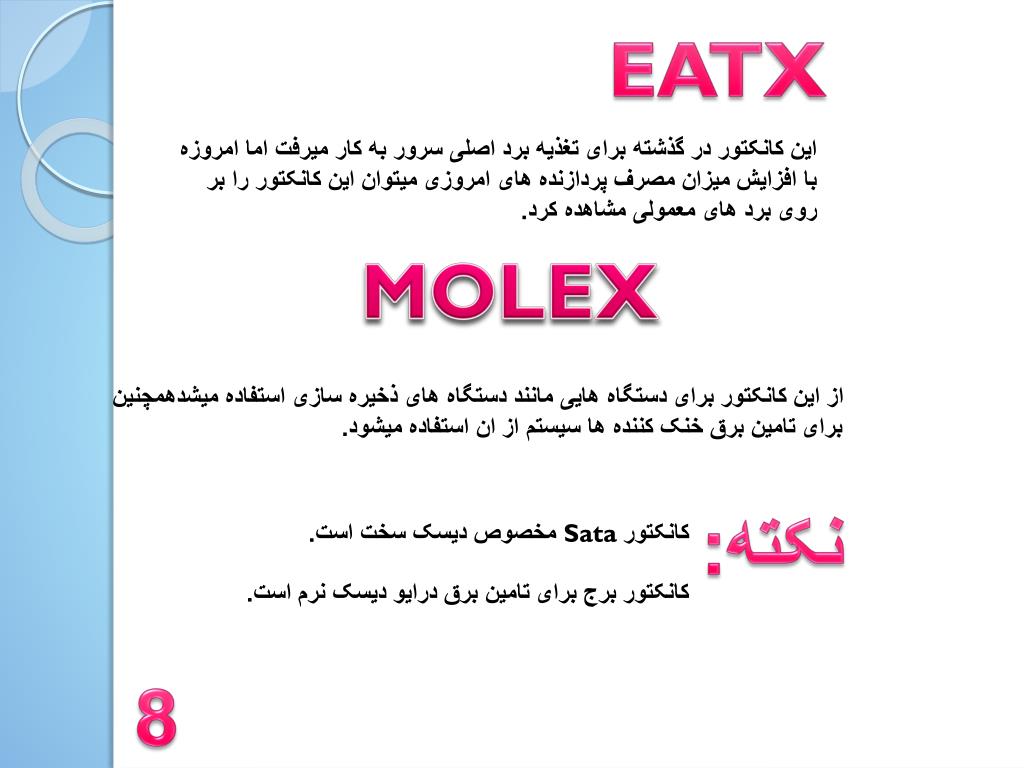

9. EATX این کانکتور در گذشته برای تغذیه برد اصلی سرور به کار میرفت اما امروزه با افزایش میزان مصرف پردازنده های امروزی میتوان این کانکتور را بر روی برد های معمولی مشاهده کرد. MOLEX از این کانکتور برای دستگاه هایی مانند دستگاه های ذخیره سازی استفاده میشدهمچنین برای تامین برق خنک کننده ها سیستم از ان استفاده میشود. نکته: مخصوص دیسک سخت است.Sataکانکتور کانکتور برج برای تامین برق درایو دیسک نرم است. 8

10. پارامتر ها ی اصلی در انتخاب منبع تغذیه: 1- انطباق با ولتاژ و فرکانس برق منطقه 2- قابلیت تامین توان خروجی مورد نیاز 3- خنک کنندگی مناسب بدون ایجاد صدای بیش از اندازه 4- داشتن مشخصات منطبق با استاندارد 5- داشتن برچسب خوانا 6- گارانتی معتبر 9

11. برچسب نصب شده بر روی منبع تغذیه 1- محدوده ولتاژ ورودی را نشان دهد. 2- مقدار توان خروجی را نشان دهد. 3- نام کارخانه تولیدی را نشان دهد. 4- نام ازمایشگاه تولیدی را نشان دهد. 5- مشخصات ولتاژ خروجی را نشان دهد. 10

12. خنک کننده امروزه با افزایش سرعت پردازنده ها و عرضه وسایلی مانند دیسک سخت و وسایل جانبی و به دنبال ان گرم تر شدن فضای داخل کیس وجود خنک کننده ضروری است تعداد خنک کننده در کیس باید به اندازه کافی باشد چنانچه بیش از تعداد لازم باشد مصرف برق را بالا میبرد و سبب ایجاد الودگی صوتی میشود همچنین نبود ان باعث داغ شدن سیستم میشود و کارایی را کم میکند.علاوه بر سیستم منبع تغذیه دارای خنک کننده است که علاوه برخنک کردن اجزا خودش تاثیر به سزایی در جریان هوای درون کیس دارد. 11

13. خلاصه: مهمترین جزء کیس منبع تغذیه است که توان دیگر قطعات را تامین میکند و وظیفه کنترل ولتاژ سیستم را به عهده دارد همچنین ولتاژ متناوب را به ولتاژ پیوسته تبدیل میکند و تاثیر عمده ای در خنک نگه داشتن سیستم دارد. 12

14. با تشکر از شما حضار گرامی
