  1. 转动小滑板车削外圆锥 成都市现代制造职业技术学校 谢红

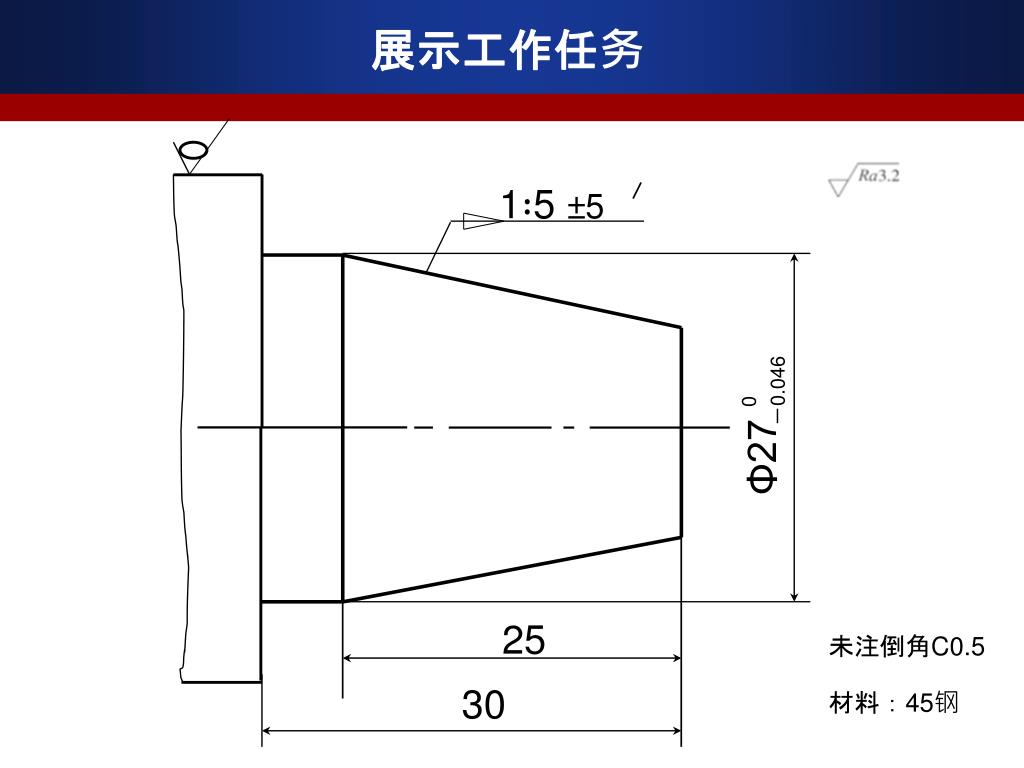

  2. 展示工作任务 1∶5 ±5 0 Φ27 －0.046 25 未注倒角C0.5 30 材料：45钢

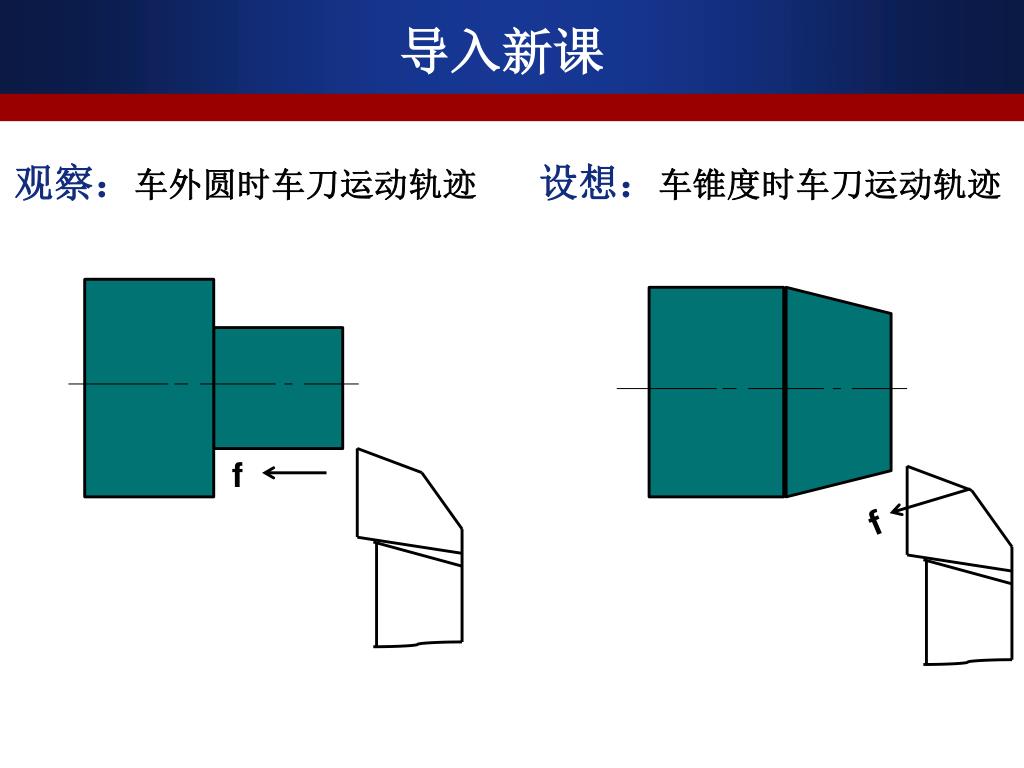

  3. 导入新课 观察：车外圆时车刀运动轨迹 设想：车锥度时车刀运动轨迹 f f

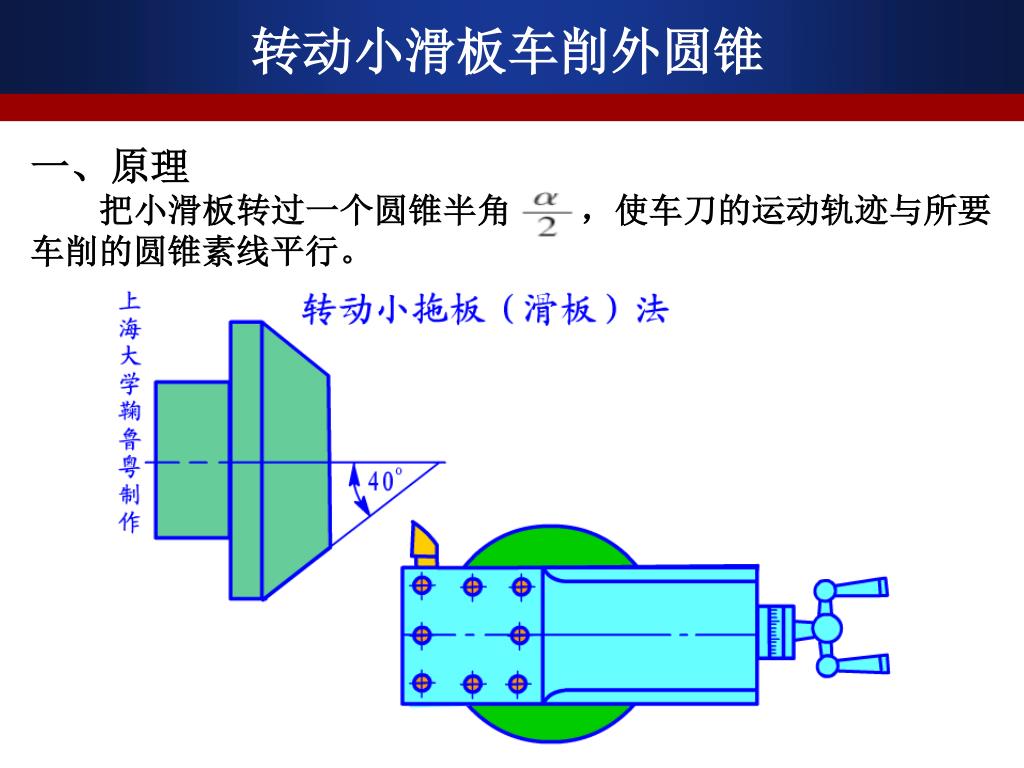

  4. 转动小滑板车削外圆锥 一、原理 把小滑板转过一个圆锥半角 ，使车刀的运动轨迹与所要车削的圆锥素线平行。

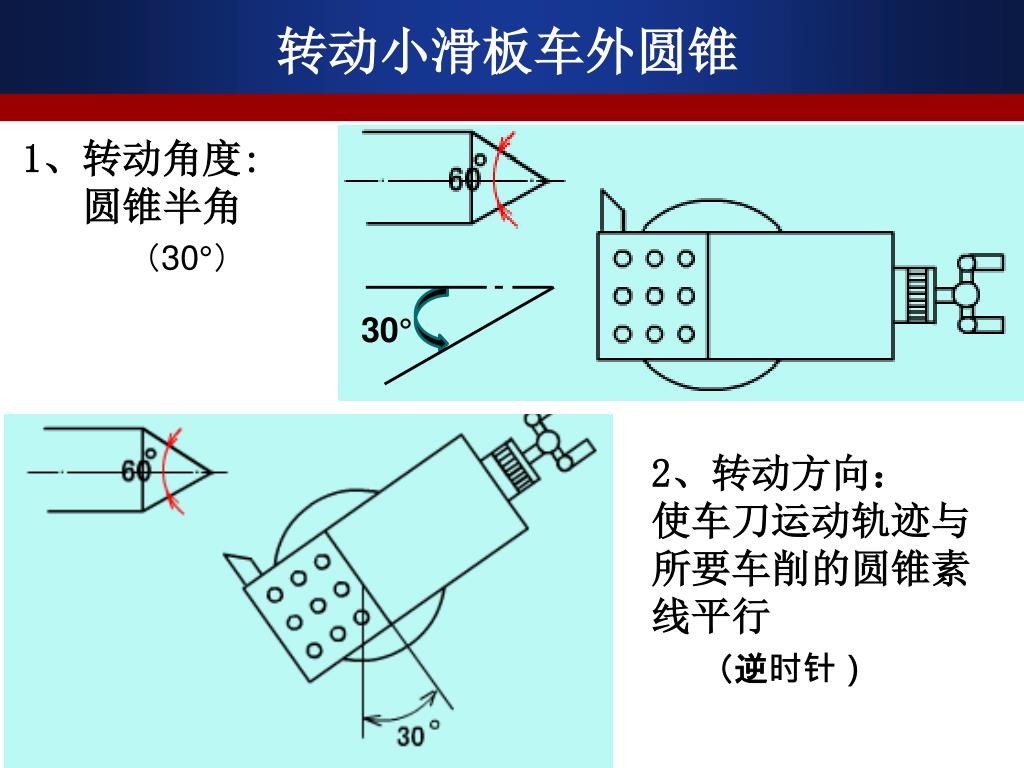

  5. 转动小滑板车外圆锥 1、转动角度: 圆锥半角 （30°） 30° 2、转动方向： 使车刀运动轨迹与所要车削的圆锥素线平行 （逆时针）

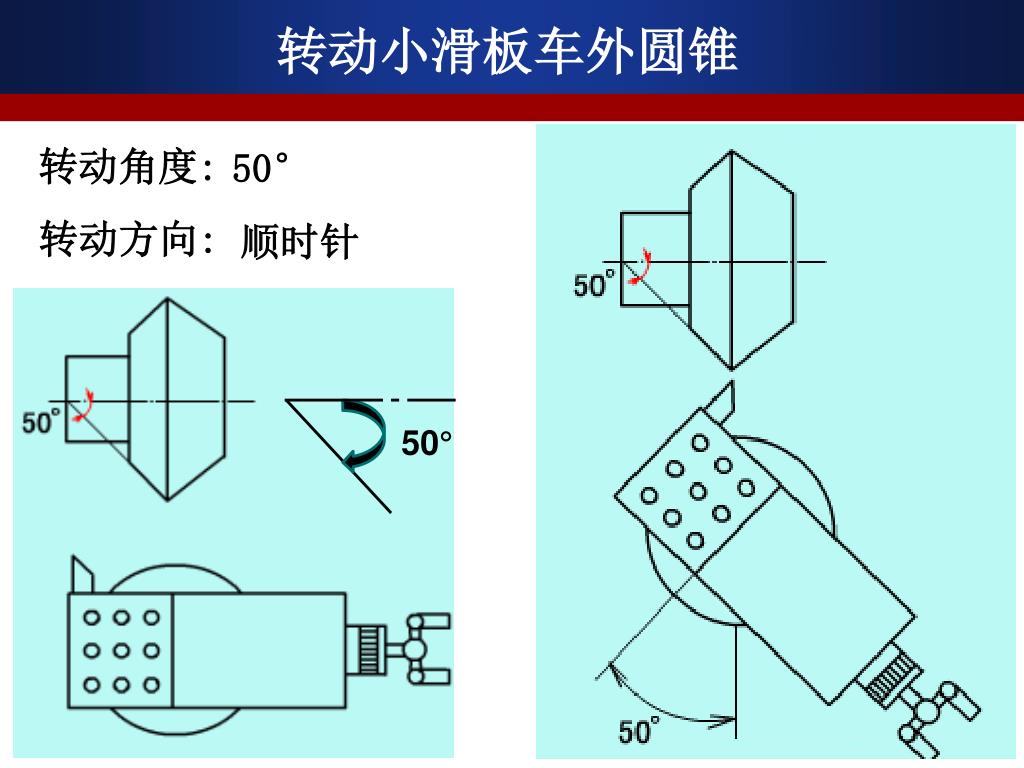

  6. 转动小滑板车外圆锥 转动角度: 50° 转动方向: 顺时针 50°

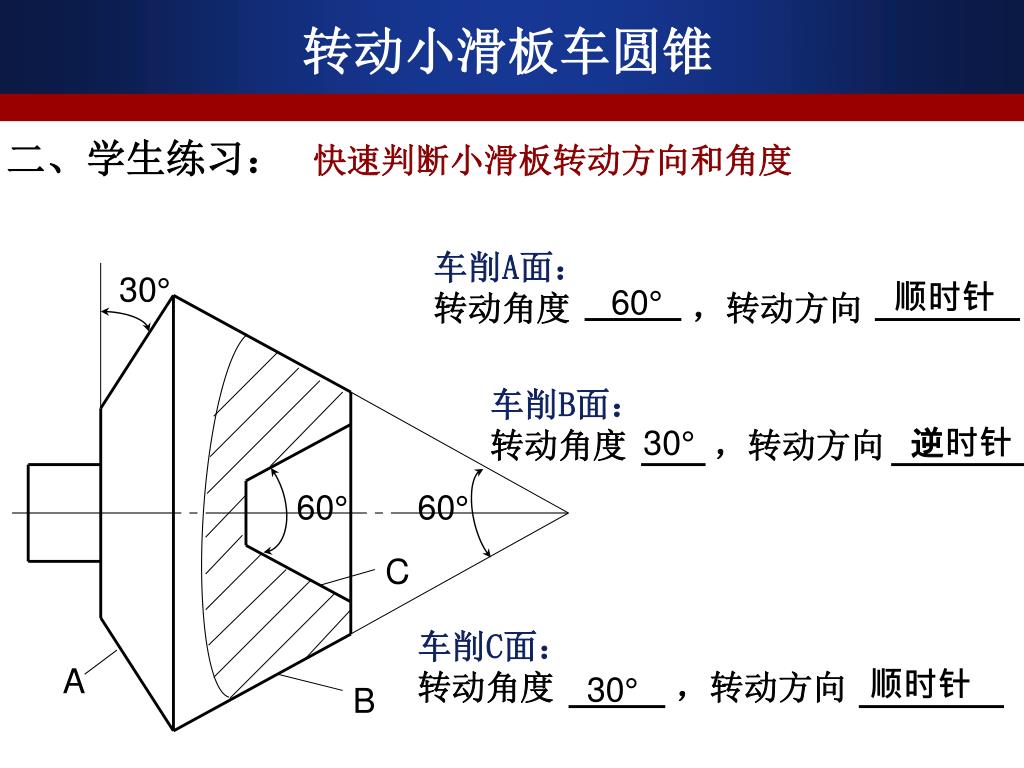

  7. 转动小滑板车圆锥 二、学生练习： 快速判断小滑板转动方向和角度 30° 车削A面： 转动角度 ，转动方向 顺时针 60° 60° 车削B面： 转动角度 ，转动方向 60° 30° 逆时针 C A B 车削C面： 转动角度 ，转动方向 顺时针 30°

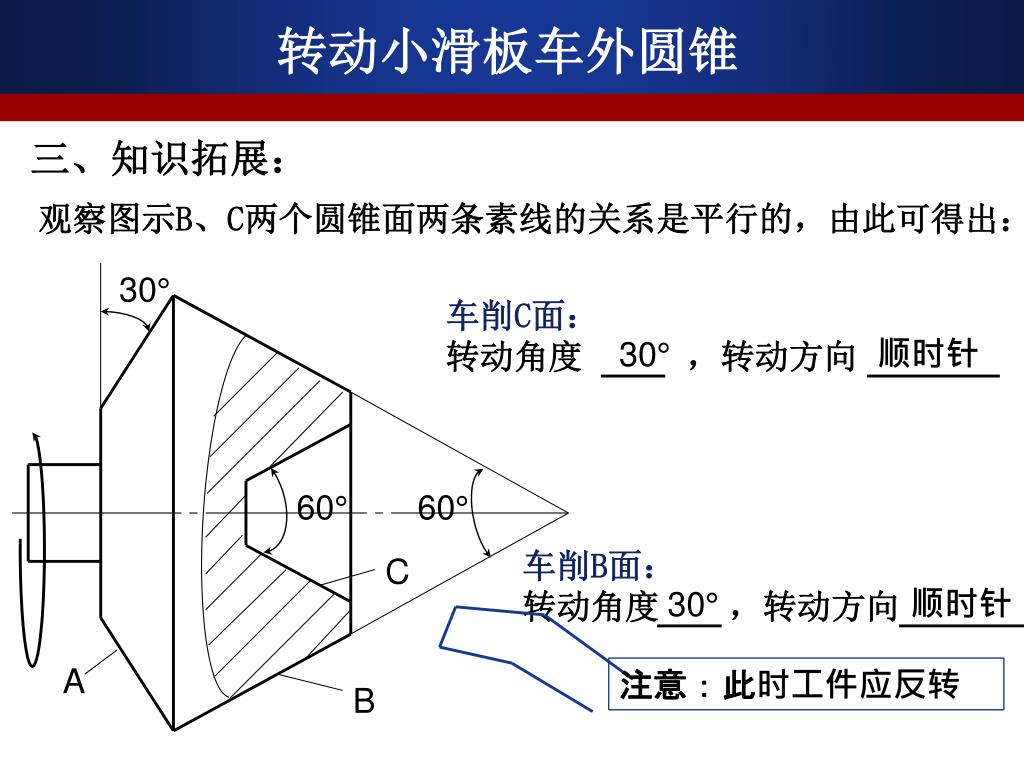

  8. 转动小滑板车外圆锥 三、知识拓展： 30° 观察图示B、C两个圆锥面两条素线的关系是平行的，由此可得出： 车削C面： 转动角度 ，转动方向 30° 顺时针 60° 60° 车削B面： 转动角度 ，转动方向 C A 30° 顺时针 注意：此时工件应反转 B

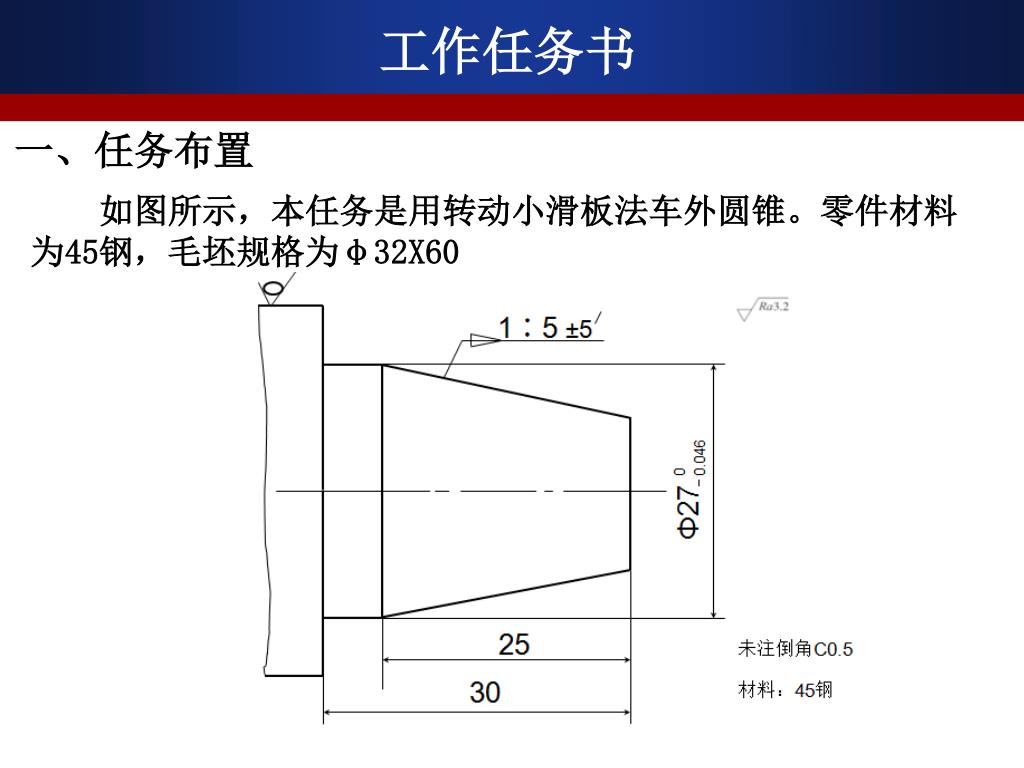

  9. 工作任务书 一、任务布置 如图所示，本任务是用转动小滑板法车外圆锥。零件材料为45钢，毛坯规格为φ32X60

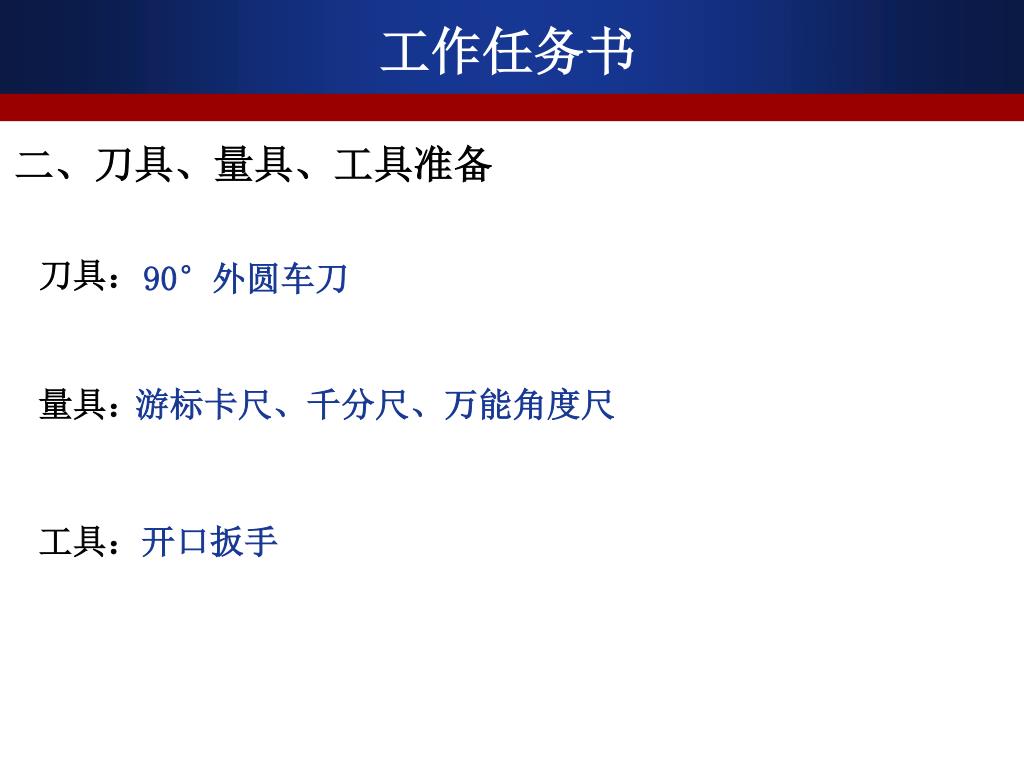

  10. 工作任务书 二、刀具、量具、工具准备 刀具： 90°外圆车刀 量具： 游标卡尺、千分尺、万能角度尺 工具：开口扳手

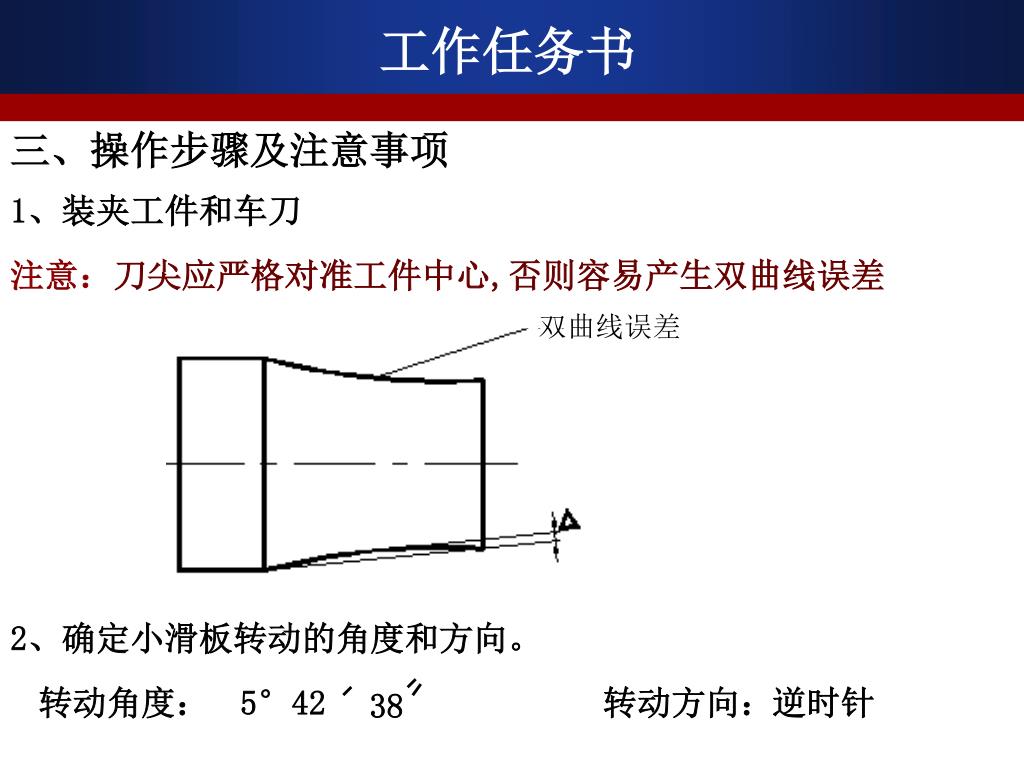

  11. 工作任务书 三、操作步骤及注意事项 1、装夹工件和车刀 注意：刀尖应严格对准工件中心,否则容易产生双曲线误差 5°42 双曲线误差 38 2、确定小滑板转动的角度和方向。 转动角度： 转动方向： 逆时针

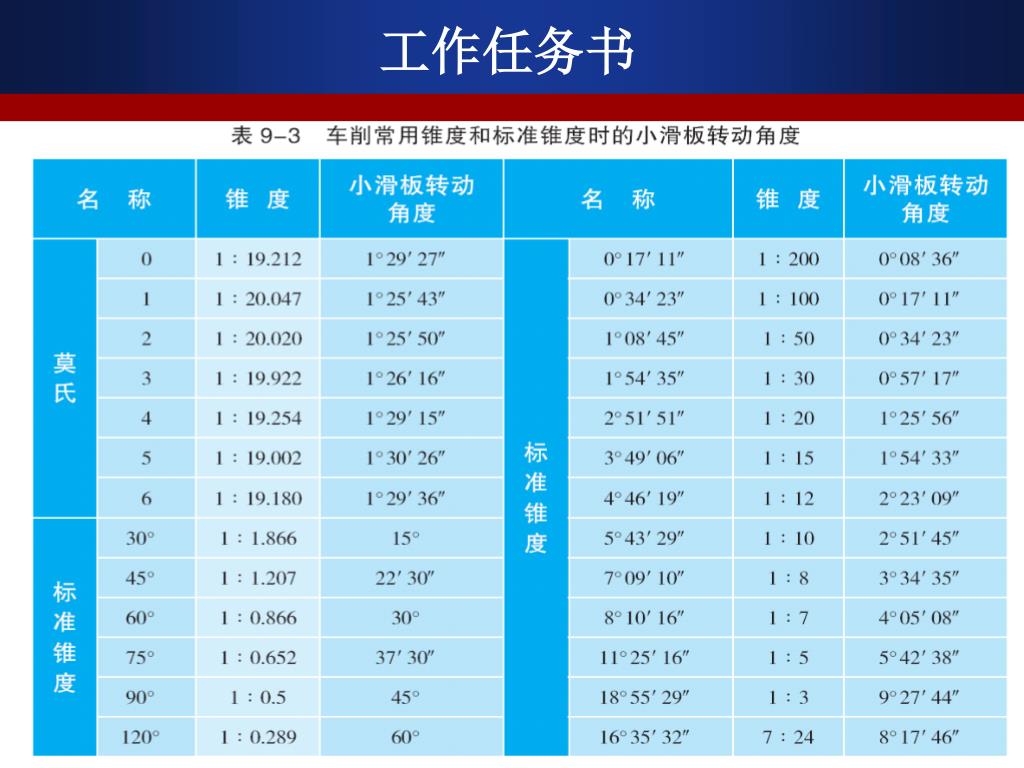

  12. 工作任务书

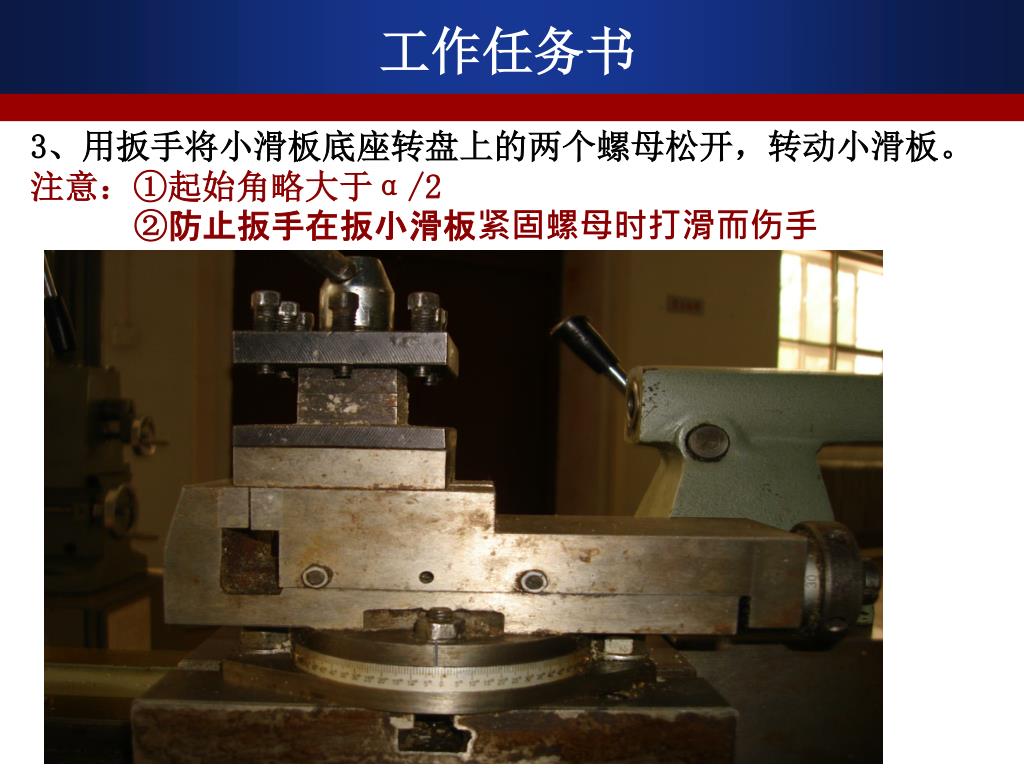

  13. 工作任务书 3、用扳手将小滑板底座转盘上的两个螺母松开，转动小滑板。 注意：①起始角略大于α/2 ②防止扳手在扳小滑板紧固螺母时打滑而伤手

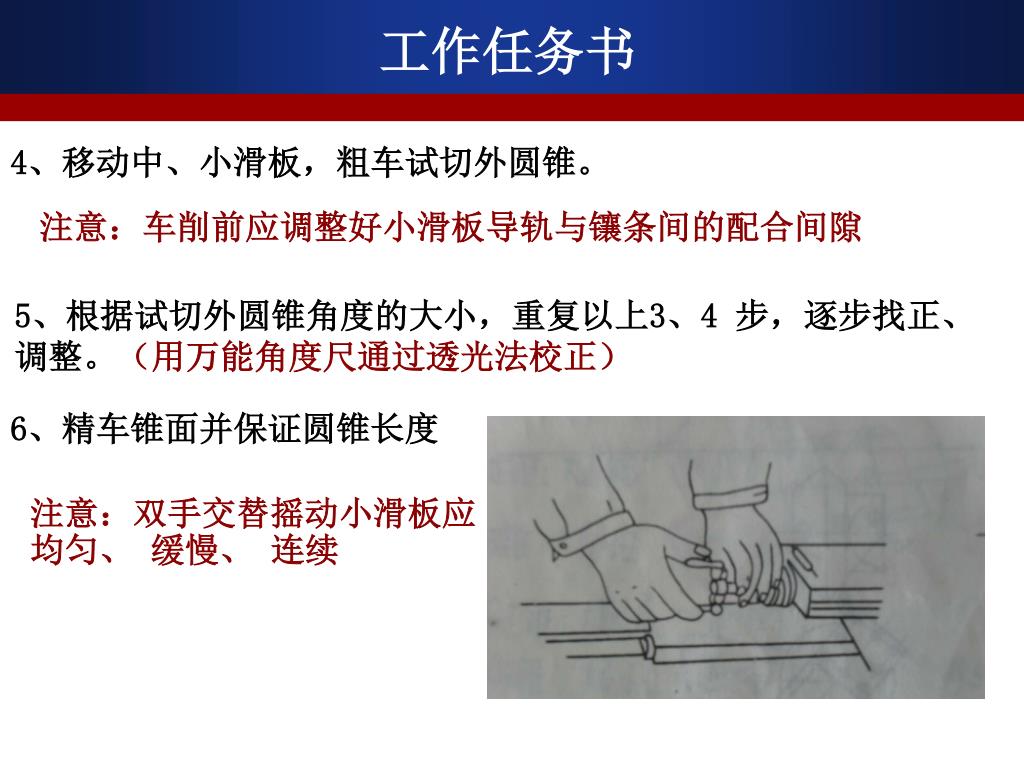

  14. 工作任务书 4、移动中、小滑板，粗车试切外圆锥。 注意：车削前应调整好小滑板导轨与镶条间的配合间隙 5、根据试切外圆锥角度的大小，重复以上3、4 步，逐步找正、调整。（用万能角度尺通过透光法校正） 6、精车锥面并保证圆锥长度 注意：双手交替摇动小滑板应 均匀、 缓慢、 连续

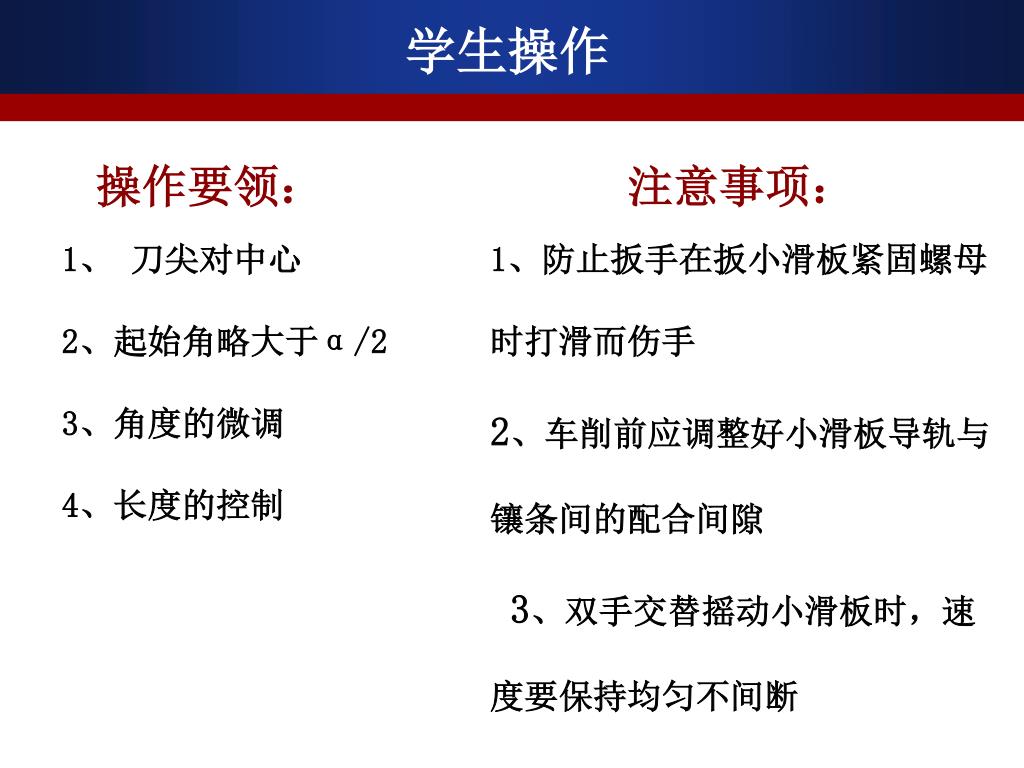

  15. 学生操作 操作要领： 1、 刀尖对中心 2、起始角略大于α/2 3、角度的微调 4、长度的控制 注意事项： 1、防止扳手在扳小滑板紧固螺母时打滑而伤手 2、车削前应调整好小滑板导轨与镶条间的配合间隙 3、双手交替摇动小滑板时，速度要保持均匀不间断

  16. 作品展示及评价 一、学生讲解作品

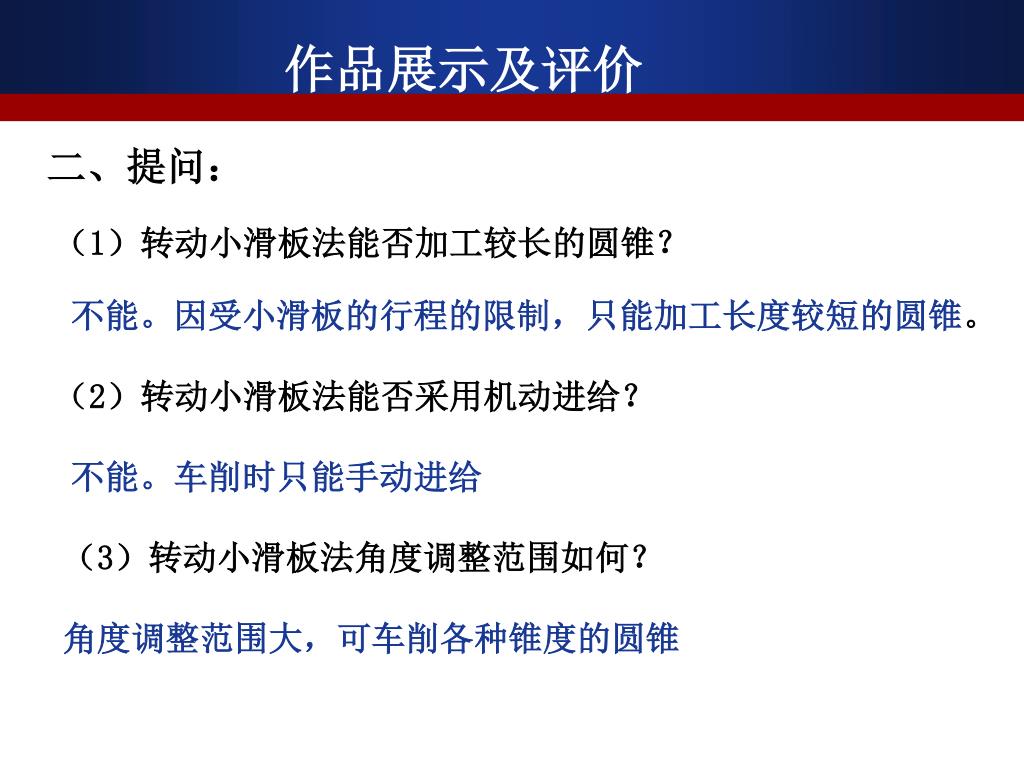

  17. 作品展示及评价 二、提问： （1）转动小滑板法能否加工较长的圆锥？ 不能。因受小滑板的行程的限制，只能加工长度较短的圆锥。 （2）转动小滑板法能否采用机动进给？ 不能。车削时只能手动进给 （3）转动小滑板法角度调整范围如何？ 角度调整范围大，可车削各种锥度的圆锥

  18. 课堂小结 • 1、转动小滑板法的原理 • 2、转动小滑板的加工方法 • 3、 • 安全文明生产

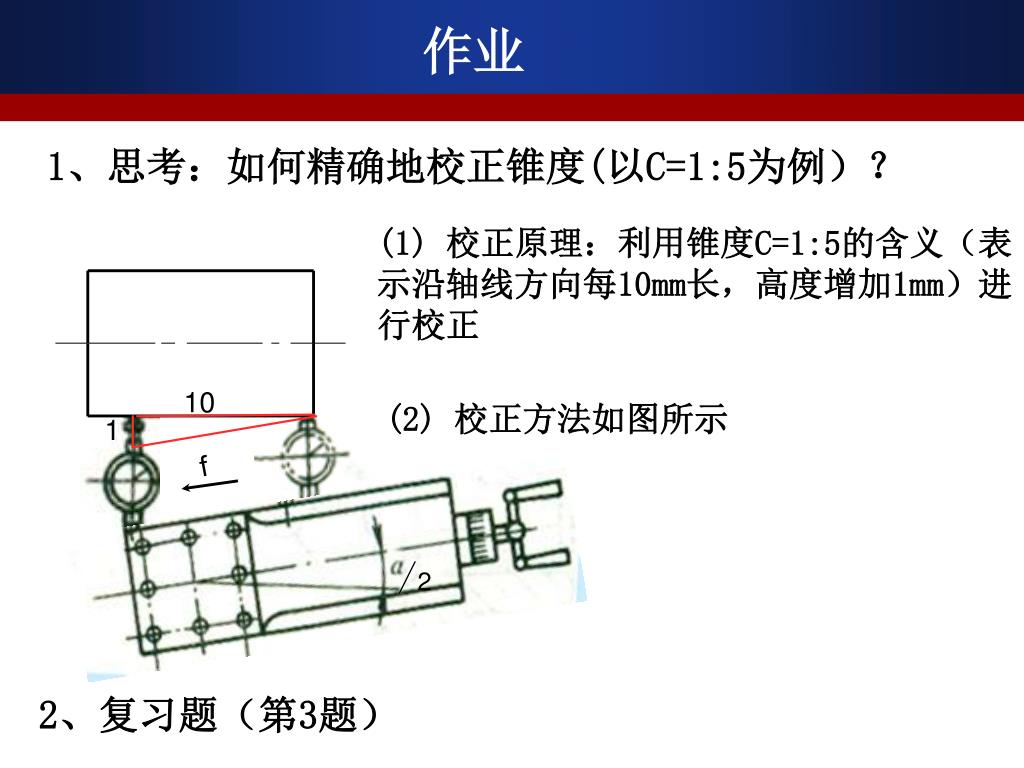

  19. 作业 1、思考：如何精确地校正锥度(以C=1:5为例）？ (1) 校正原理：利用锥度C=1:5的含义（表示沿轴线方向每10mm长，高度增加1mm）进行校正 1 10 (2) 校正方法如图所示 f 2 2 2、复习题（第3题）

  20. Thank You !
