第一章概论

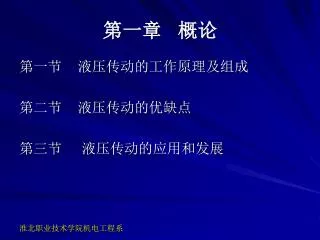

第一章概论 第一节液压传动的工作原理及组成第二节液压传动的优缺点第三节液压传动的应用和发展

第一节液压传动的工作原理及组成 一、液压传动的工作原理及组成液压传动的工作原理，可以用一个液压千斤顶的工作原理来说明。液压千斤顶工作原理图 1—杠杆手柄 2—小油缸 3—小活塞 4，7—单向阀 5—吸油管 6，10—管道 8—大活塞 9—大油缸 11—截止阀 12—油箱图1-1是液压千斤顶的工作原理图。大油缸9和大活塞8组成举升液压缸。杠杆手柄1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重物逐渐地升起。如果打开截止阀11，举升缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。这就是液压千斤顶的工作原理。

基本工作原理: 液压传动是利用有压力的油液作为传递动力的工作介质，而且传动中必须经过两次能量转换 . 由此可见，液压传动是一个不同能量的转换过程。二、液压传动系统的组成一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成：

1.动力装置:它是供给液压系统压力油，把机械能转换成液压能的装置。最常见的是液压泵。1.动力装置:它是供给液压系统压力油，把机械能转换成液压能的装置。最常见的是液压泵。 2.执行装置：它是把液压能转换成机械能的装置。其形式有作直线运动的液压缸，有作回转运动的液压马达，它们又称为液压系统的执行元件。 3.控制调节装置：它是对系统中的压力、流量或流动方向进行控制或调节的装置。如溢流阀、节流阀、换向阀、截止阀等。 4.辅助装置：例如油箱，滤油器，油管等。它们对保证系统正常工作是必不可少的。 5.工作介质：传递能量的流体，即液压油等。

第二节液压传动的优缺点 优点： 1、可以在运行过程中实现大范围的无级调速。 2、在同等输出功率下，液压传动装置的体积小、重量轻、运动惯量小、动态性能好。 3、采用液压传动可实现无间隙传动，运动平稳。 4、便于实现自动工作循环和自动过载保护。 5、由于一般采用油作为传动介质，因此，液压元件有自我润滑作用，有较长的使用寿命。 6、液压元件都是标准化、系列化的产品，便于设计、制造和推广应用。

缺点： 1、损失大、效率低、发热大。 2、不能得到定比传动。 3、当采用油作为传动介质时还需要注意防火问题。 4、液压元件加工精度要求高，造价高。 5、液压系统的故障比较难查找，对操作人员的技术水平要求高。

第三节液压传动的应用和发展 一、液压传动在各类机械中的应用：液压传动在机械设备中的应用非常广泛。有的设备是利用其能传递大的动力，且结构简单、体积小、重量轻的优点，如工程机械、矿山机械、冶金机械等；有的设备是利用它操纵控制方便，能较容易地实现较复杂工作循环的优点，如各类金属切削机床、轻工机械、运输机械、军工机械、各类装载机等。二、液压传动技术的发展概况： 18世纪末英国制成世界上第一台水压机；直到20世纪30年代它才较普遍地用于起重机、机床及工程机械；第二次世界大战结束后，液压技术迅速转向民用工业； 20世纪60年代以来，液压技术迅速发展并渗透到各个工业领域中。液压技术开始向高速、高压、大功率、高效率、低噪声、经久耐用、高度集成化的方向发展；我国的液压工业开始于20世纪50年代，最初只应用于机床和锻压设备上，后来又用于拖拉机和工程机械。我国的液压元件与国外先进的同类产品相比，在性能上，在种类上、在规格上仍存在着较大的差距；我国的液压技术在21世纪必将获得更快的发展。

第一章 概论
