Presentation Transcript
Slide1 l.jpg

声音传感器

040452班4﹟CⅡ-309宿舍

全体成员


Mca bta l.jpg

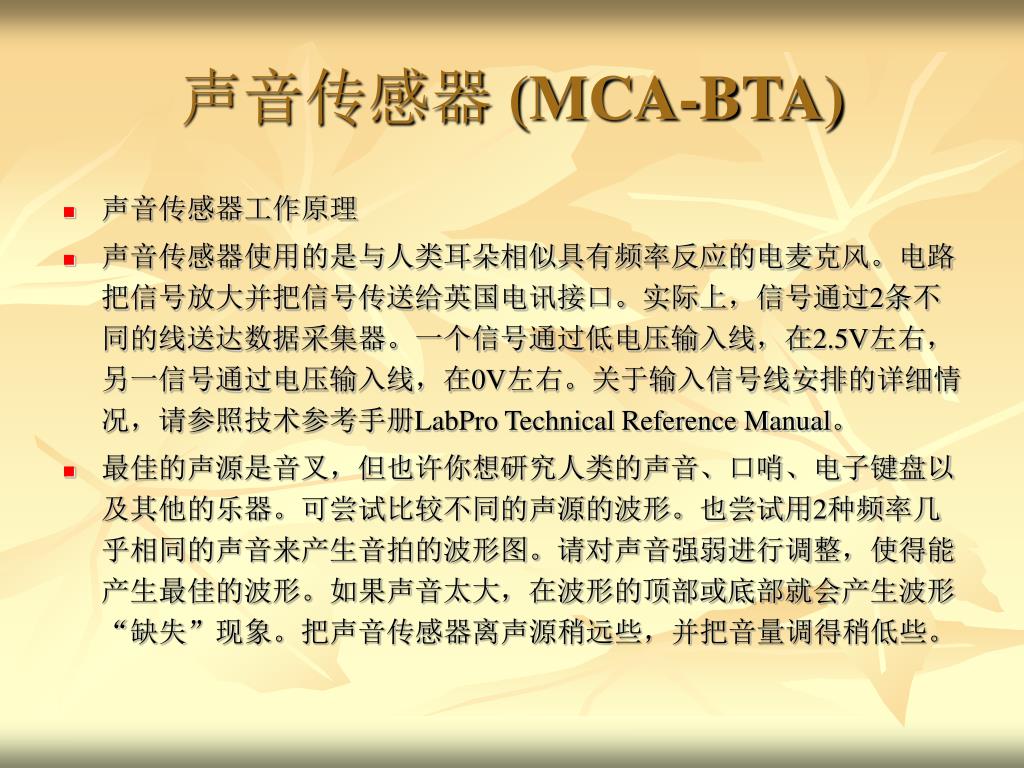

声音传感器 (MCA-BTA)

  • 声音传感器工作原理

  • 声音传感器使用的是与人类耳朵相似具有频率反应的电麦克风。电路把信号放大并把信号传送给英国电讯接口。实际上,信号通过2条不同的线送达数据采集器。一个信号通过低电压输入线,在2.5V左右,另一信号通过电压输入线,在0V左右。关于输入信号线安排的详细情况,请参照技术参考手册LabPro Technical Reference Manual。

  • 最佳的声源是音叉,但也许你想研究人类的声音、口哨、电子键盘以及其他的乐器。可尝试比较不同的声源的波形。也尝试用2种频率几乎相同的声音来产生音拍的波形图。请对声音强弱进行调整,使得能产生最佳的波形。如果声音太大,在波形的顶部或底部就会产生波形“缺失”现象。把声音传感器离声源稍远些,并把音量调得稍低些。


Vernier software technology 13979 s w millikan way beaverton oregon 97005 2886 usa l.jpg

应用范例

此传感器适合于测量不同类型的声波的活动,如: 示范当频率和振幅改变时,波形是如何变化的比较不同乐器发出的波形。让学生捕捉音叉声音的波形,并用函数来模拟正弦波。在管子中用声波的反射测量声波的速度。示范拍频波形图。通过测量波形峰值之间的时间来论证声音的周期和频率。显示声音的快速傅里叶转变(FFT)图表

技术指标

频率范围:大约20 Hz到16,000 Hz,但请注意:数据采集范围的最大值受到数据采集器的频率范围的影响。对于LabPro来说,最大为5,000 Hz。

电源: 7.5 mA @ 5 VDC

此传感器已配备支持自动识别的电路。当使用LabPro时,数据采集软件会自动识别传感器,然后用预设的参数来设置传感器进行实验。这样能简化实验的多个设置步骤。当LabPro进行脱机操作时,就必须具有快速设置功能 (Quick Setup)功能。

制造商Vernier Software & Technology13979 S.W. Millikan WayBeaverton, Oregon 97005-2886USA


Slide13 l.jpg

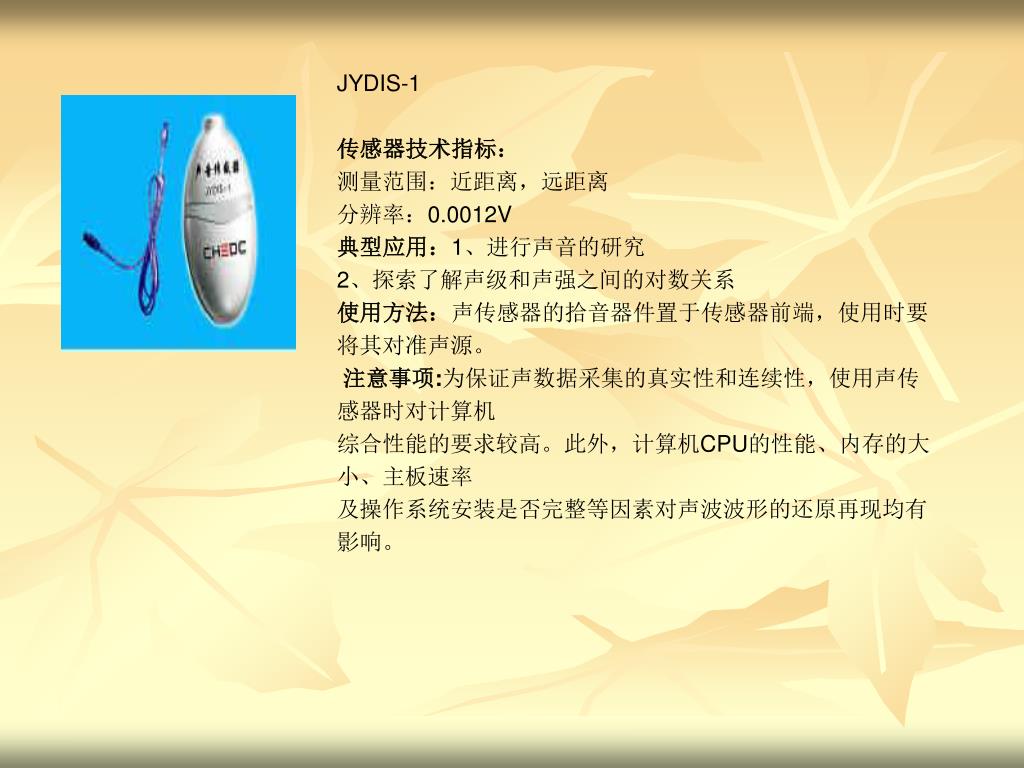

JYDIS-1

传感器技术指标: 测量范围:近距离,远距离分辨率:0.0012V典型应用:1、进行声音的研究2、探索了解声级和声强之间的对数关系使用方法:声传感器的拾音器件置于传感器前端,使用时要将其对准声源。

注意事项:为保证声数据采集的真实性和连续性,使用声传感器时对计算机

综合性能的要求较高。此外,计算机CPU的性能、内存的大小、主板速率

及操作系统安装是否完整等因素对声波波形的还原再现均有影响。


Slide20 l.jpg

3打开相对湿度传感器的实验档案,你可以准备收集数据3打开相对湿度传感器的实验档案,你可以准备收集数据.


Slide21 l.jpg
超声波传感器3打开相对湿度传感器的实验档案,你可以准备收集数据

  • 7000系列超声波传感器

  • 600系列超声波传感器

  • 压电超声波传感器

  • 超声测距传感器940系列

  • 超声波物位计

  • 超声传感器USS2系列

  • CUSS系列超声波传感器


Slide22 l.jpg

70003打开相对湿度传感器的实验档案,你可以准备收集数据系列超声波传感器

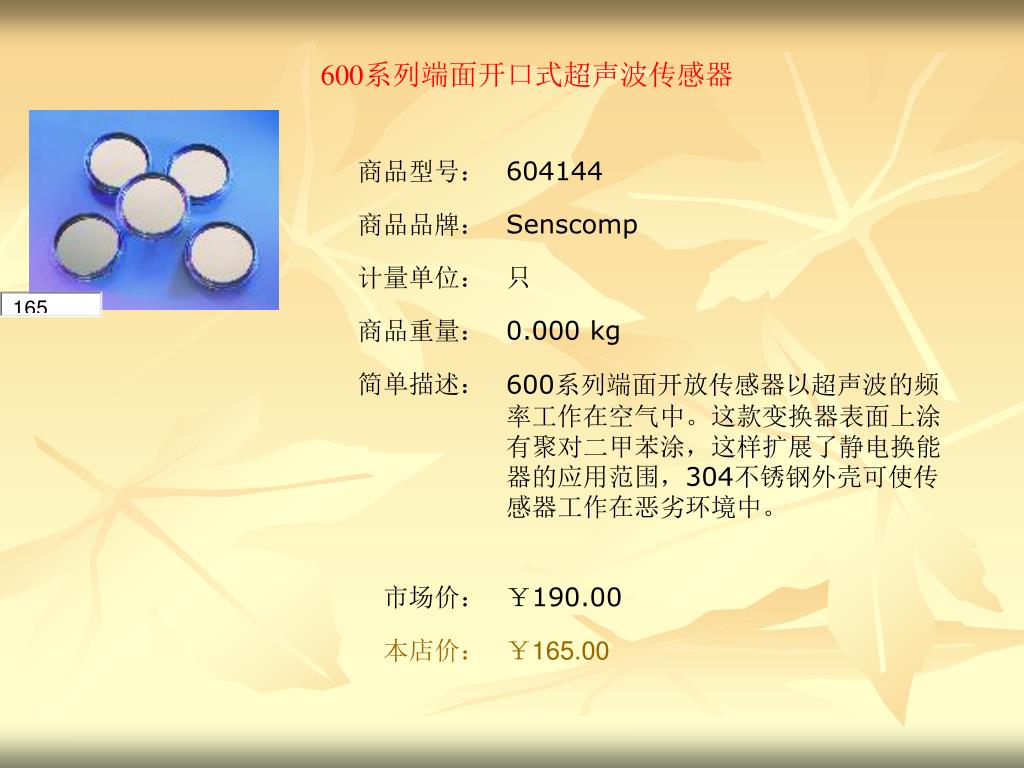

Slide23 l.jpg

6003打开相对湿度传感器的实验档案,你可以准备收集数据系列端面开口式超声波传感器


Slide24 l.jpg

详细介绍3打开相对湿度传感器的实验档案,你可以准备收集数据

中心频率50Hz,波束角度15°,测距范围6英寸~35英尺(15cm~10.7m),精度在整个范围内±1%,极好的接收灵敏度,端面开放构造,涂有聚对二甲苯,对潮湿和溅射物及有机溶液有抵抗力,适用于高灰尘等恶劣的化工环境。可与6500测距模块配合使用。


Slide25 l.jpg

6003打开相对湿度传感器的实验档案,你可以准备收集数据系列仪表级超声波传感器

详细介绍


Slide26 l.jpg

压电超声波传感器3打开相对湿度传感器的实验档案,你可以准备收集数据

备注:收、发相对,有效传输距离≥15米,反射接收有效距离4~7米。

条件:接收头配60dB放大。


Slide28 l.jpg

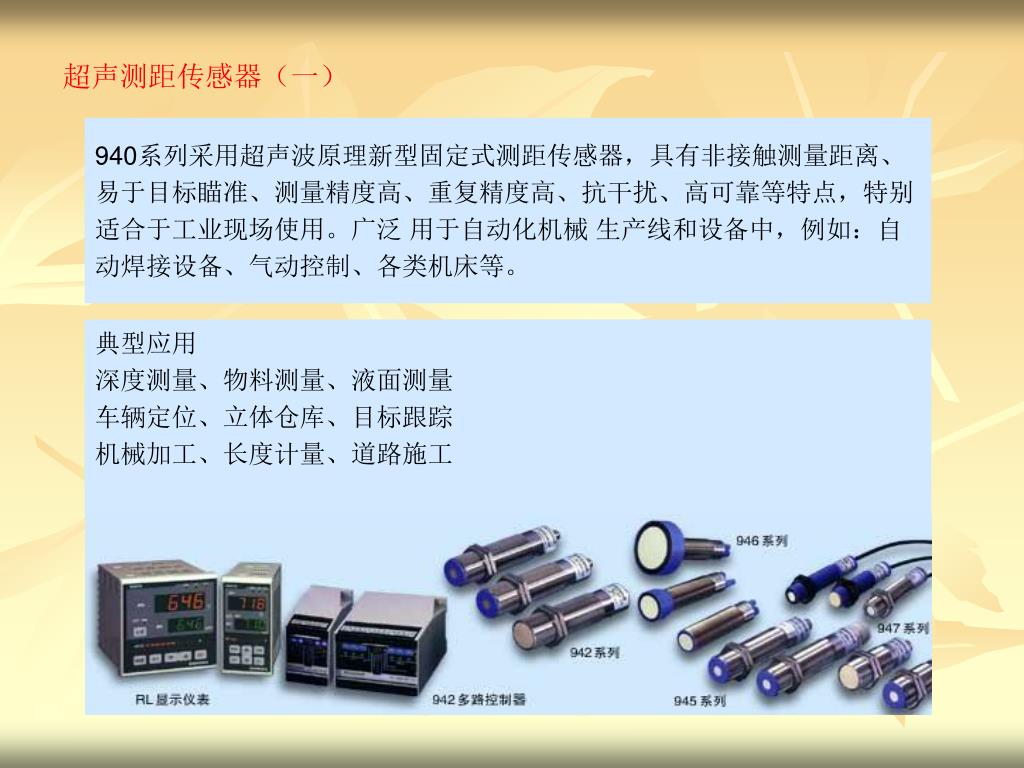

超声测距传感器(一)3打开相对湿度传感器的实验档案,你可以准备收集数据


Slide29 l.jpg

9403打开相对湿度传感器的实验档案,你可以准备收集数据系列概况


Slide31 l.jpg

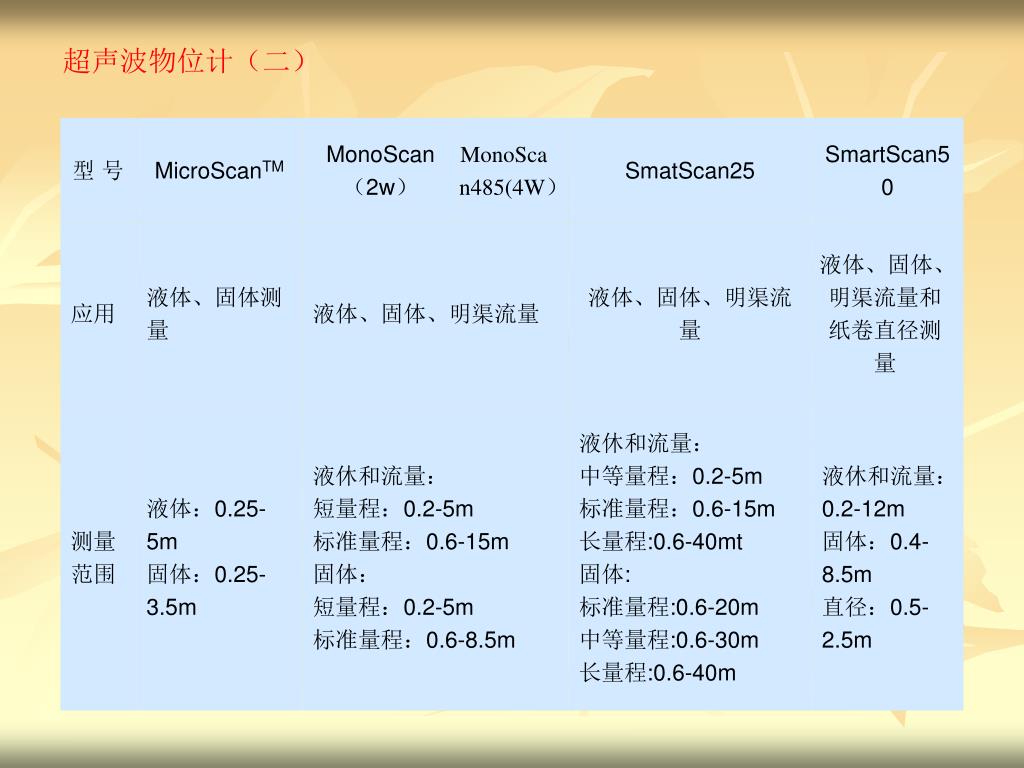

超声波物位计(二)3打开相对湿度传感器的实验档案,你可以准备收集数据


Slide34 l.jpg

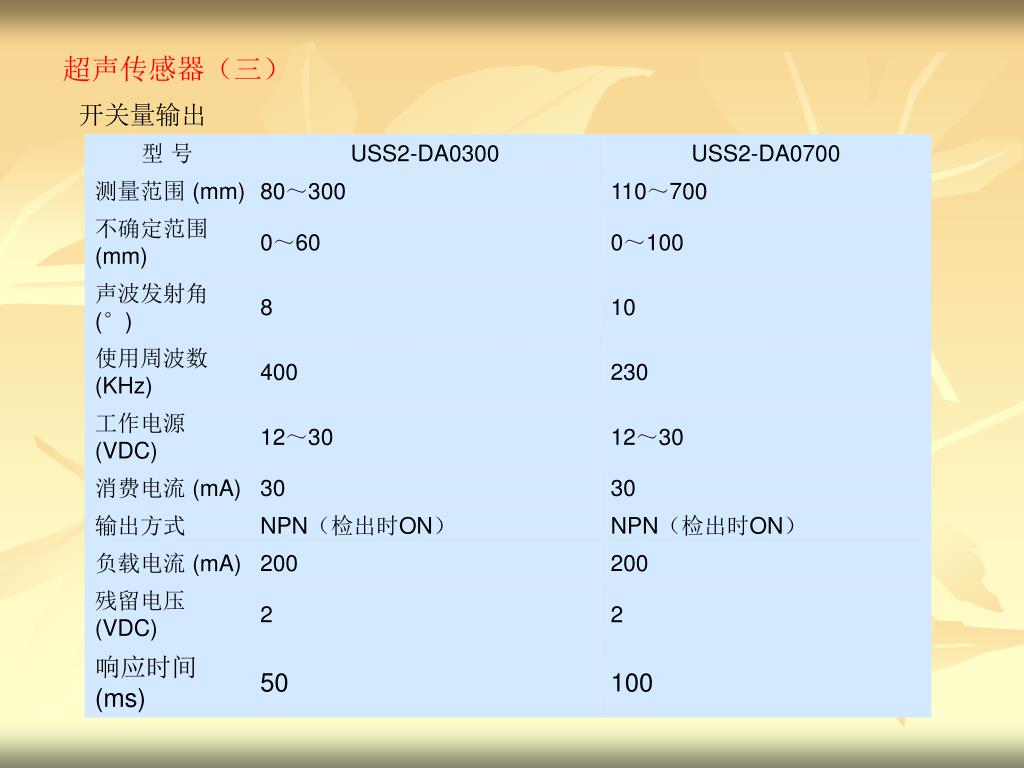

超声传感器(三)3打开相对湿度传感器的实验档案,你可以准备收集数据

开关量输出


Slide35 l.jpg

模拟量输出 3打开相对湿度传感器的实验档案,你可以准备收集数据


Slide37 l.jpg

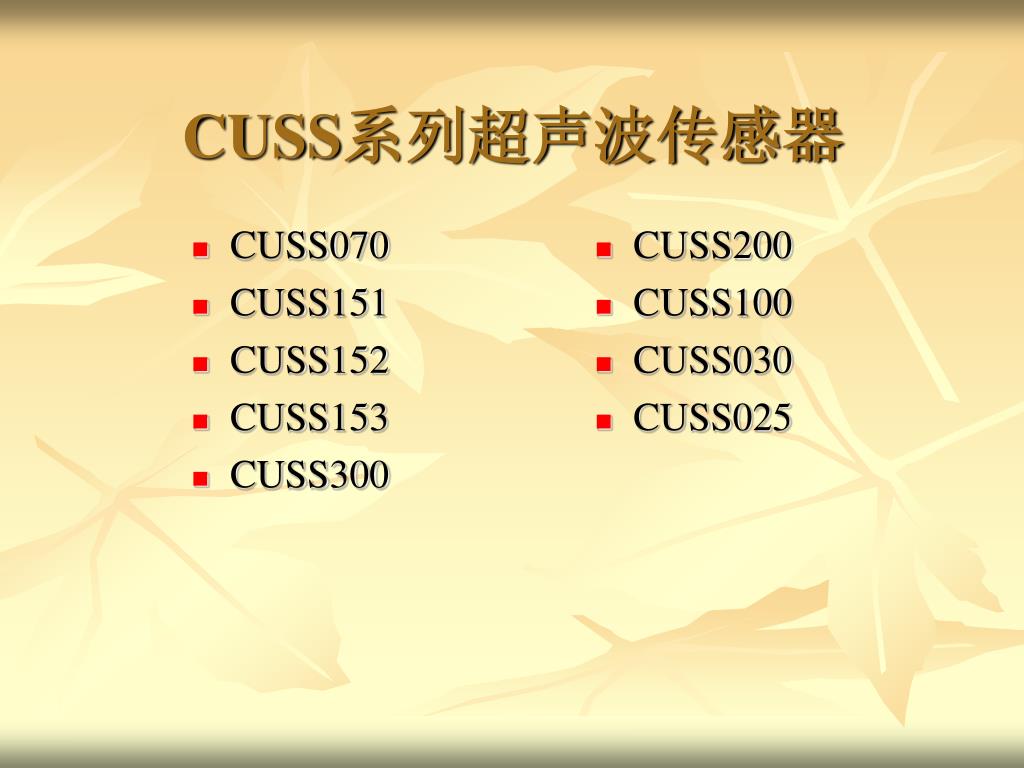

CUSS0703打开相对湿度传感器的实验档案,你可以准备收集数据

CUSS151

CUSS152

CUSS153

CUSS300

CUSS200

CUSS100

CUSS030

CUSS025

CUSS系列超声波传感器
