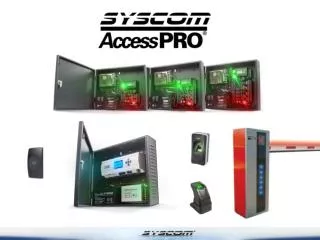

  1. Controladores de Acceso Barreras Vehiculares Torniquete

  2. Características Funciones Instalación (Práctica) Configuración Aplicaciones Comparar ¿Qué cotizar?

  3. SYSCA2R1D / SYSCA2R2D / SYSCA4R4D CARACTERÍSTICAS • 30 Mil Usuarios. • 100 Mil Eventos (Expandible). • TCP/IP y RS485 integrado. • Fuente de 3 Amperes con cargador. • Protección Inversa y Sobre Voltaje. • Slot para Memoria SD. • Entradas y Salidas de Alarma Configurables. • Energía directa en los relevadores.

  4. SYSCA2R1D / SYSCA2R2D / SYSCA4R4D FUNCIONES • Monitoreo en Tiempo Real. • Grupos de Acceso. • Anti Passback. • Esclusamiento. • Verificación Multi-Usuario. • Plataforma Web • Compatible con iPhone, iPad y Mac. (Cliente-Servidor) • Envío de Notificaciones por Email. • Compatibilidad con DVR’s

  5. Lectoras Compatibles

  6. Tarjetas Compatibles

  7. SYSCA2R1D Una sola puerta Una Barrera Vehicular - Lectora de entrada y lectora de salida. - Lectora de entrada y botón de salida. • Lectora de entrada y lectora de salida. • Lectora de entrada y lazo magnético de salida

  8. SYSCA2R2D Dos puertas Dos Barreras Vehiculares • Cada puerta con: • Lectora de entrada y lectora de salida. • - Lectora de entrada y botón de salida. Cada barrera con: - Lectora de entrada y lectora de salida - Lectora de entrada y lazo magnético de salida Puerta 1 Barrera de Salida Barrera de Entrada Puerta 2

  9. SYSCA4R4D Cuatro puertas Cuatro Barreras Vehiculares • Cada barrera con: • - Un lector de entrada o un lector de salida. • Lectora de entrada y lazo magnético de salida Cada puerta con: - Lectora de entrada y botón de salida. Puerta 1 Puerta 3 Barreras de Entrada Barreras de Salida Puerta 2 Puerta 4

  10. Conexiones Entradas de Alarma Ethernet Memoria SD / SDHC RS485 Extendido DipSwitch Botón de Salida Puerta 1 RS485 Puerta 1 Lector 1 Relevadores Auxiliares Puerta 1 Lector 2 Botón de Salida Puerta 2 Chapa 1 Puerta 2 Lector 1 Chapa 2 Relevadores Energizados Puerta 2 Lector 2 Alimentación

  11. Relevadores Energizados 12 VCD 1 2 1 Puentear la fuente a LOCK. Mover los jumpers.

  12. Slot de Memoria SD / SDHC Para expansión de memoria de eventos Slot de Memoria SD / SDHC • 1 GB de Memoria puede respaldar hasta 70 millones de registros. • El respaldo se realiza de manera automática • a las 3:00 AM todos los días. • Cada Evento = 16 bits = 2 bytes • Un acceso sada segundo = 2.44 años / 1 Gb

  13. Formas de Conexión TCP/IP Switch RS 485 (Requiere Convertidor 485C) 485C

  14. Software de Administración Access v5.0 / 5.2

  15. Software de Administración Access 5.0 / 5.2

  16. Agregar Controladores Device > Search Access Control Panels • Búsqueda por MAC Address. • Permite modificar la dirección IP.

  17. Niveles de Acceso (Access Level) Combinación de un Horario con uno o más lectores. Nivel de Acceso Lector (Reader) Horario (Time Zone) Nivel de Acceso = Horario + Uno o más Lectores Ejemplo: Siempre = Horario de 24hrs + Todos Los Lectores

  18. Agregar Usuarios Crear un Nivel de Acceso (Access Level) Combinación de un Horario con uno o varios lectores. Access Control > Access Levels > Add 2. Agregar Información de Usuarios ID, Datos personales, Departamento y Nivel de Acceso. * Personnel> Add Agregar y Asignar Tarjetas Personnel> IssueCard > BatchIssueCard

  19. Configuración de Puerta Access Control > DoorConfiguration > Door Management > R.O. Edit • Número de Puerta • Nombre de Puerta • Horario de Actividad • Horario de Apertura Auto. • Tiempo de Apertura de la Puerta • Intervalo de Lectura • Tipo de Sensor de Puerta • Tipo de Verificación • Formato Wiegand de Tarjeta • Habilitar / Desabilitar REX • Password de Amago • Password de Emergencia

  20. Configuración de Puerta Access Control > DoorConfiguration > Door Management > R.O. Edit • Copiar a las puertas del panel. • Copiar a las puertas de todos los paneles. • Nombre por lectora • Asociación de video.

  21. Esclusamiento (Interlock) Access Control > DoorConfiguration > InterlockSettings > Add Opciones: (Según el Modelo del Controlador) Esclusar puertas 1 y 2 Esclusar puertas 1 , 2 y 3 Esclusar puertas 1 , 2 , 3 y 4

  22. Antipassback Access Control > DoorConfiguration > Anti-PassbackSettings > Add Anti-Passback : Mecanismo de seguridad que limita la entrada a un área por segunda ocasión sin haber registrado una salida previamente y viceversa.

  23. Vínculos (Links) Access Control > DoorConfiguration > LinkageSettings > Add Vínculo : A cierta Acción una Reacción. Se configura por Lector. Acción Reacción

  24. Verificación Multi-Usuario Access Control > DoorConfiguration > Multi-CardOpeningPersonnelGroup Permite verificar hasta 5 usuarios para la apertura. Crear grupo multi-usuario y agregar usuarios. 2. Asignar el grupo multi-usuario a puerta.

  25. Monitoreo en Tiempo Real Access Control > Real Time Monitoring Monitoreo de TODOS los eventos en tiempo real. (Accesos, Alarmas, Vínculos, Salida por Botón, Etc.)

  26. Crear Reportes de Accesos Access Control > Reports Filtro por Fecha, Hora, Tarjeta, Puerta, Evento, Controlador, Usuario, Etc.

  27. Crear Reportes de Accesos Access Control > Reports Es posible exportar a: PDF (Archivo de Acrobat Reader) TXT (Archivo de Texto) XLS (Archivo de Excel) CSV(Valores Separados por Comas)

  28. Respaldando la Base de Datos Abrir Access5.0 ServicesController System > Database Management > BackupDatabase > BackupNow El archivo con extensión SQL queda guardado en la Carpeta de Backup Configurada en la Instalación

  29. Restableciendo la Base de Datos Abrir ZKAccess4.5 ServicesController Dar click derecho en el ícono, click en RestoreDatabase y luego la ruta del archivo.

  30. Solución de Problemas

  31. Regresar Parámetros de Comunicación a Valores de Fábrica Conector RJ45 Ethernet Subir y Bajar 3 veces en menos de 10 Segs. Switch 7 • El controlador debe • estar encendido

  32. Tecnología de Proximidad Transferencia de corriente por bobinas. Frecuencias ( 125KHZ, 13.56MHZ ) Modulación

  33. Protocolo Wiegand Protocolo de comunicación entre tarjetas – lectoras – controlador de acceso John R. Wiegand Se compone de 3 hilos: Data 0, Data 1 y GND. Formato ( 26 bit estándar ) 1er Bit de Paridad Código de Sitio (8 bits) 2do Bit de Paridad No. de tarjeta (16 bits) 0 – 255 Código de sitio 1 – 65535 Número de tarjeta.

  34. Protocolo Wiegand Configuración de Paridad Primeros 13 bits (12 datos + 1 paridad) Últimos 13 bits (12 datos + 1 paridad) Ejemplo de 37 bits 1er bit de paridad 2do bit de paridad Código de sitio No. de Tarjeta

  35. Conexiones Práctica Conector RJ45 Ethernet N.A. BEEP G.LED WD1 WD0 12V- 12V+ COM (12V -) NC (12V + ) Puente

  36. Relevadores Energizados 12 VCD 1 2 1 Puentear la fuente a LOCK. Mover los jumpers.

  37. ACCESSPRO2 / ACCESSPRO4 CARACTERÍSTICAS • 30 Mil Usuarios. • 100 Mil Eventos (Expandible). • TCP/IP y RS485 integrado. • Fuente de 5 Amperes con cargador. • Protección Inversa y Sobre Voltaje. • Slot para Memoria SD. • Entradas y Salidas de Alarma Configurables (Más Salidas). • Energía directa en los relevadores. • Compatibilidad con lectores ZK4000 y F12

  38. ACCESSPRO2 / ACCESSPRO4 FUNCIONES • Monitoreo en Tiempo Real. • Grupos de Acceso. • Anti Passback. • Esclusamiento. • Verificación Multi-Usuario. • Plataforma Web • Compatible con iPhone, iPad y Mac. (Cliente-Servidor) • Envío de Notificaciones por Email. • Compatibilidad con DVR’s

  39. VENTAJAS ACCESSPRO2 / ACCESSPRO4 • Integración total de biometría Las huellas se guardan en la memoria del controlador. Trabaja mediante lector ZK4000 y F12. • Fuente de 5A Capaz de alimentar mayor número de dispositivos o chapas de mayor fuerza de sujeción. • Mayor cantidad de salidas de alarma. Ampliar las aplicaciones posibles. • Pantalla de 3”. Muestra información general del panel y configuración básica.

  40. ACCESSPRO2 Dos puertas Dos Barreras Vehiculares • Cada puerta con: • 1 Lectora Wiegand y botón de salida. • - 2 Lectoras F12. Cada barrera con: - Lectora de entrada y lectora de salida - Lectora de entrada y lazo magnético de salida Puerta 1 Barrera de Salida Barrera de Entrada Puerta 2

  41. ACCESSPRO4 Cuatro puertas Cuatro Barreras Vehiculares • Cada barrera con: • - Un lector de entrada o un lector de salida. • Lectora de entrada y lazo magnético de salida • Cada puerta con: • Lector Wiegand y botón de salida. • Lector F12 de entrada y salida. Puerta 1 Puerta 3 Barreras de Entrada Barreras de Salida Puerta 2 Puerta 4

  42. LECTOR ZK4000 CARACTERÍSTICAS • Fabricado con plástico ABS de alta resistencia, • Conexión USB. • Utilizado para enrollar huellas para aplicación con controladores AccessPRO2/4 y biométricos*. • Facilita el enrolamiento de huellas de usuarios. • SDK disponible para desarrollo de aplicaciones especiales.

  43. LECTOR F12 CARACTERÍSTICAS • Fabricado con plástico ABS de alta resistencia. • Índice de protección IP65 (Exterior). • Comunicación RS485. • Lector de Huella y Lector de Proximidad. • Muy bajo consumo de corriente eléctrica. • Direccionable por DIP Switch. • Fácil instalación y administración.

  44. LECTOR F12 Resistencia de fin de línea. Direccionamiento Binario Terminales

  45. LECTOR F12 Direccionamiento binario

  46. LECTOR F12 Conexión RS485

  47. RS485- RS485+ GND 12V+ LECTOR F12 Conexión RS485

  48. RS485- RS485+ GND 12V+ LECTOR F12 Conexión RS485

  49. CHAPA Y BOTÓN IN 1 BOTÓN N.A. COM (-) NC (+) OUT 1
