电视机原理与维修之 高频调谐器 王永国

电视机原理与维修之 高频调谐器 王永国. 一、 教材分析 二、 教学目标 三、 学生分析 四、 教学设计 五、 板书设计. 一、教材分析. 《 电视机原理与维修 》 高等教育出版社发行，国家规划教材，职教高考指定教材，以实用为宗旨，大力推广应用新技术。是电子电器专业音视频方向的必修课程。高频头是电视机信号通道的门户，其性能好坏关系到图像和声音的质量。本章重点是熟悉高频头的电路组成框图。难点是频段切换和频道选择的电路结构及其工作原理。关键是正确分析高频头的见故障及检修方法 。. 二、教学目标. 知道高频头的作用及性能要求和分类（知识目标）

lilli
Download Presentation

电视机原理与维修之 高频调谐器 王永国

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

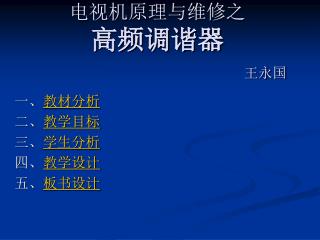

  1. 电视机原理与维修之高频调谐器王永国 一、教材分析 二、教学目标 三、学生分析 四、教学设计 五、板书设计

  2. 一、教材分析 《电视机原理与维修》高等教育出版社发行，国家规划教材，职教高考指定教材，以实用为宗旨，大力推广应用新技术。是电子电器专业音视频方向的必修课程。高频头是电视机信号通道的门户，其性能好坏关系到图像和声音的质量。本章重点是熟悉高频头的电路组成框图。难点是频段切换和频道选择的电路结构及其工作原理。关键是正确分析高频头的见故障及检修方法。

  3. 二、教学目标 知道高频头的作用及性能要求和分类（知识目标） 熟悉高频头的组成框图，了解工作原理（知识目标） 会高频头的引脚识别及工作电压检测（技能目标） 培养学生应用理论知识分析解决实际问题（能力目标） 树立实事求是，理论联系实际的唯物主义论（德育目标） 正确分析高频头的常见故障及其检修（技能目标）

  4. 三、学生情况分析： • 本节知识理论性强，技能要求高，要求学生有一定的推理能力和逻辑判断能力，对职高生有难度，可用实训来解决这个难点。

  5. 四、教学设计： • 课题引入（2分钟） • 讲授新课（30分钟） • 课堂练习 （10分钟） • 小结（2分钟） • 课后作业

  6. 1、课题引入 • 有选择性的收看电视节目，电视机内由什么器件、电路来完成这个功能？（由生活现象引入课题，对不看新闻，不看广告，可进行思想教育，）

  7. 2、讲授新课 高频调谐器 • 高频调谐器的作用（2分钟） • 高频调谐器的组成（3分钟） • 高频调谐器的种类（1分钟） • 高频调谐器的引脚（4分钟） • 电调谐原理（5分钟） • 频段切换原理（5分钟） • 高频调谐器常见故障检修（15分钟）

  8. 课题 • 高频调谐器（板书课题、投影实物、展示实物）

  9. 高频调谐器实物

  10. 1、高频调谐器的作用（投影直接给出直观） • 选台（由LC谐振回路实现） • 频率变换 （超外差原理产生38MHZ图像中频，31.5MHZ伴音中频，33.57MHZ色度中频） • 信号放大 (高放电路)

  11. 2、高频调谐器的组成（投影框图，动画演示混频原理形象直观）2、高频调谐器的组成（投影框图，动画演示混频原理形象直观）

  12. 混频原理及波形

  13. 3、高频调谐器的种类 • 机械调谐式（淘汰品，略讲） • 电子调谐式（型号：TDQ-1,TDQ-2,TDQ-3) 特点：用变容二极管实现频道变换，用开关二极管实现频段切换

  14. 4、高频调谐器的引脚

  15. 4、高频调谐器的引脚

  16. 5、电调谐原理 • A、电路原理图

  17. B、变容二极管的变容特性 Cj(PF) 18 3 -30 VD

  18. L C 等效电路及谐振频率

  19. 6、频段切换原理

  20. 频段切换原理图 L2

  21. L段H段等效图

  22. 频段切换电压

  23. 7、高频调谐器常见故障检修 A、无图、无声 B、某一频段收不到节目 C、每一频段的高端或低端收不到节目

  24. A、无图、无声 首先排除天线故障使送入高频头的信号正常

  25. 查中放及解码电路 中频输入点注入信号排除中放及解码电路故障

  26. 高频调谐器故障 • 测BM电压 • 测BT电压 • 测AGC电压

  27. BM电压

  28. BT电压

  29. AGC电压 AGC

  30. B、某一频段收不到节目 测频段控制电压BL,BH,BU

  31. C、每一频段的高端或低端收不到节目 测调谐电压BT正常值应在0.5V-30V之间变化

  32. 3、课堂练习 • TDQ-2型高频头收看2频道和8频道时的频段切换电压 • TDQ-3型高频头收看2频道和8频道时的频段切换电压 • 逃台的故障分析和检修

  33. 4、小结 • 高频调谐器的作用 • 高频调谐器的组成 • 高频调谐器的种类 • 高频调谐器的引脚 • 电调谐原理 • 频段切换原理 • 常见故障检修

  34. 5、课后作业 • 143页 实训报告（高频调谐器的引脚）

  35. 五、板书设计
