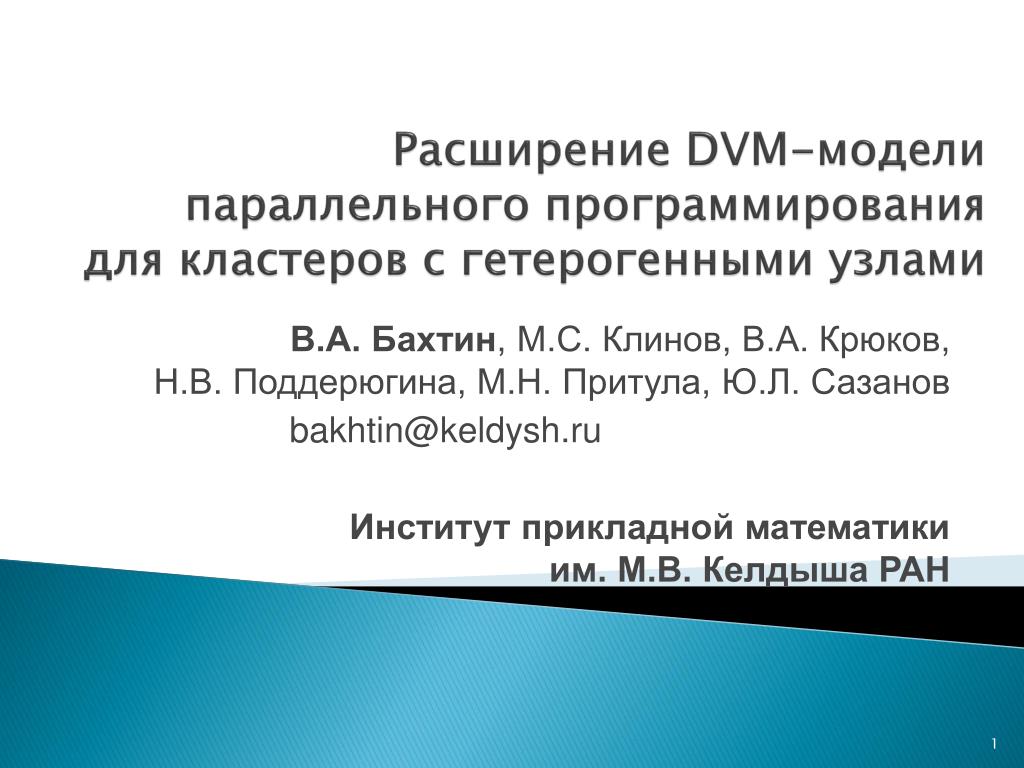

  1. Расширение DVM-моделипараллельного программированиядля кластеровс гетерогенными узлами В.А. Бахтин, М.С. Клинов, В.А. Крюков, Н.В. Поддерюгина, М.Н. Притула, Ю.Л. Сазанов bakhtin@keldysh.ru Институт прикладной математики им. М.В. Келдыша РАН

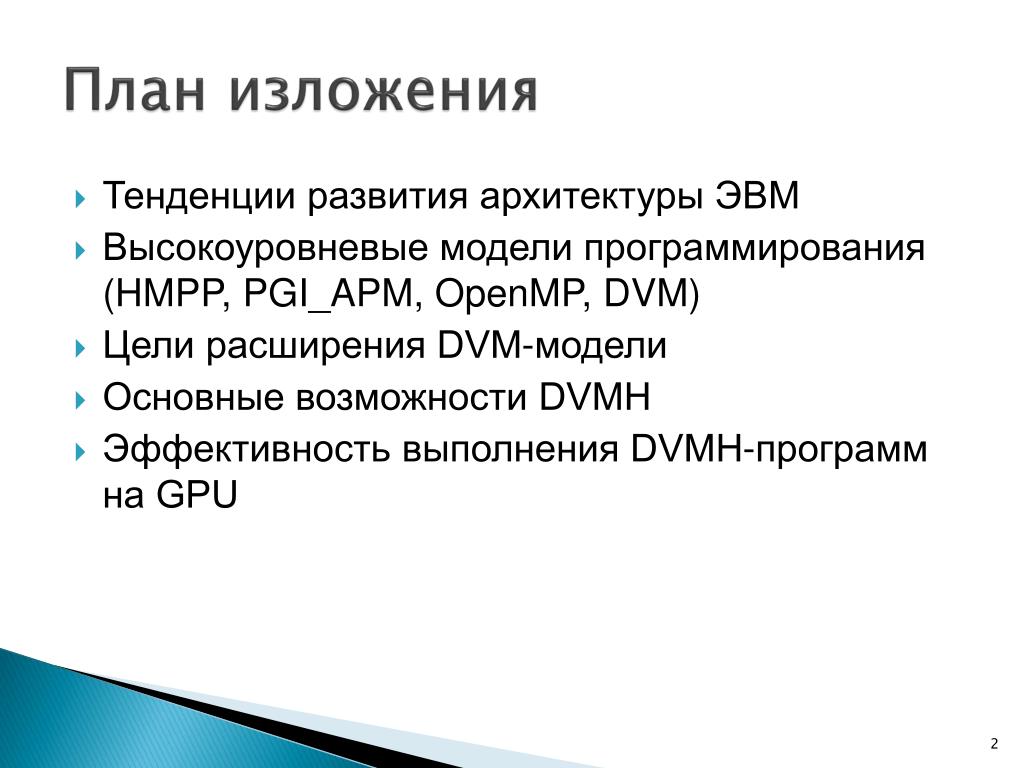

  2. План изложения • Тенденции развития архитектуры ЭВМ • Высокоуровневые модели программирования (HMPP, PGI_APM, OpenMP, DVM) • Цели расширения DVM-модели • Основные возможности DVMH • Эффективность выполнения DVMH-программ на GPU

  3. Гибридная вычислительная система K-100 … Node 1 Node 64

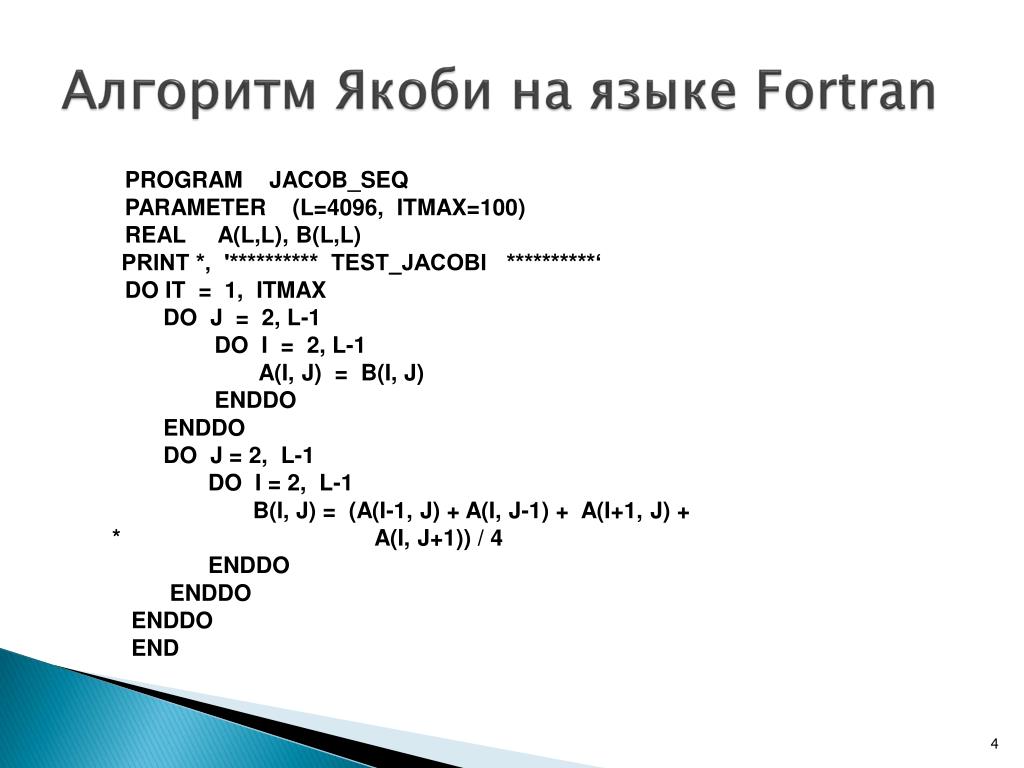

  4. Алгоритм Якоби на языке Fortran PROGRAM JACOB_SEQ PARAMETER (L=4096, ITMAX=100) REAL A(L,L), B(L,L)   PRINT *, '********** TEST_JACOBI **********‘ DO IT = 1, ITMAX DO J = 2, L-1 DO I = 2, L-1 A(I, J) = B(I, J) ENDDO ENDDO   DO J = 2, L-1 DO I = 2, L-1 B(I, J) = (A(I-1, J) + A(I, J-1) + A(I+1, J) + * A(I, J+1)) / 4 ENDDO ENDDO ENDDO END

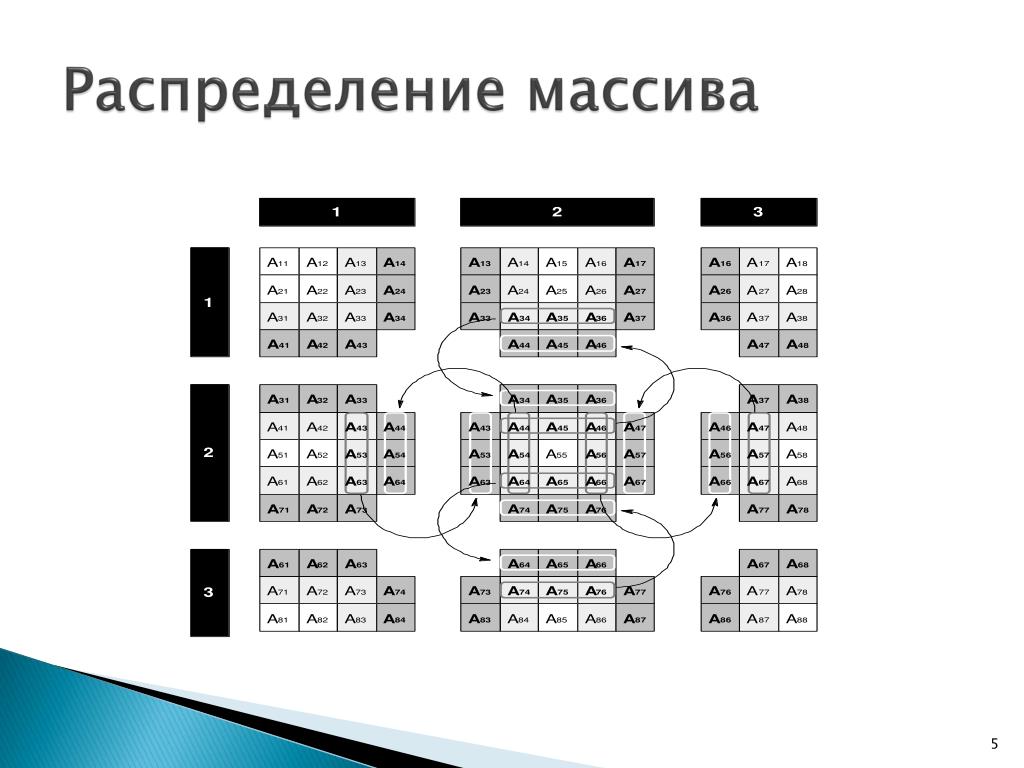

  5. Распределение массива

  6. Алгоритм Якоби в модели MPI PROGRAM JACOB_MPI include 'mpif.h' integer me, nprocs PARAMETER (L=4096, ITMAX=100, LC=2, LR=2) REAL A(0:L/LR+1,0:L/LC+1), B(L/LR,L/LC) integer dim(2), coords(2) logical isper(2) integer status(MPI_STATUS_SIZE,4), req(8), newcomm integer srow,lrow,nrow,scol,lcol,ncol integer pup,pdown,pleft,pright dim(1) = LR dim(2) = LC isper(1) = .false. isper(2) = .false. reor = .true.

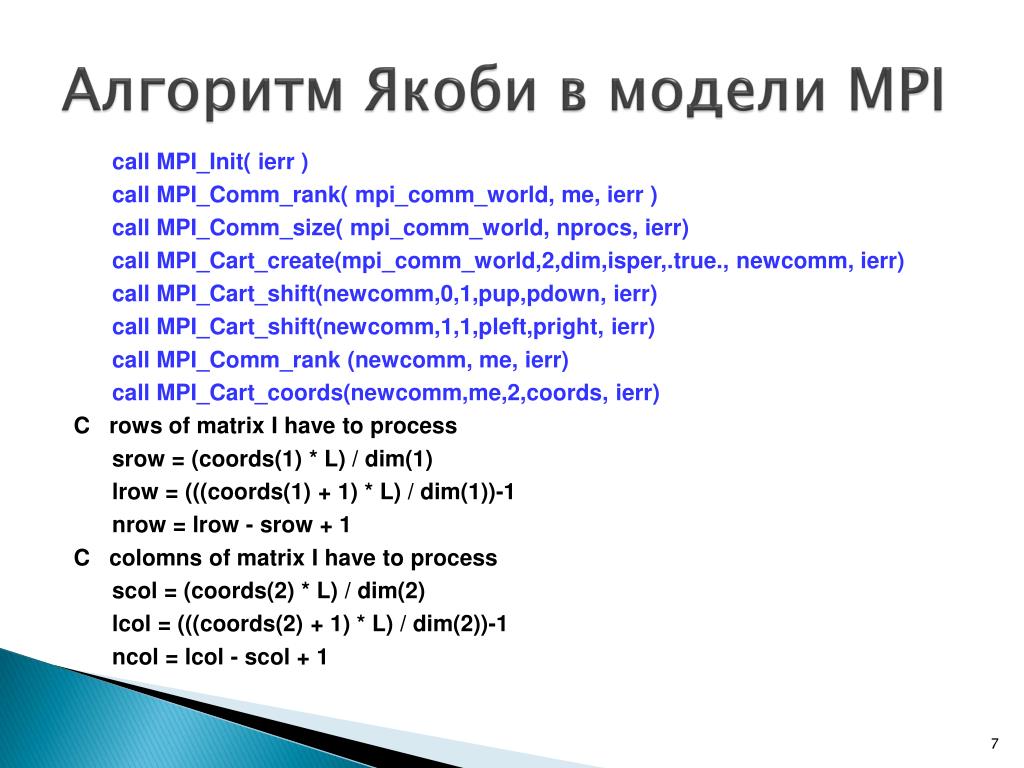

  7. Алгоритм Якоби в модели MPI call MPI_Init( ierr ) call MPI_Comm_rank( mpi_comm_world, me, ierr ) call MPI_Comm_size( mpi_comm_world, nprocs, ierr) call MPI_Cart_create(mpi_comm_world,2,dim,isper,.true., newcomm, ierr) call MPI_Cart_shift(newcomm,0,1,pup,pdown, ierr) call MPI_Cart_shift(newcomm,1,1,pleft,pright, ierr) call MPI_Comm_rank (newcomm, me, ierr) call MPI_Cart_coords(newcomm,me,2,coords, ierr) C rows of matrix I have to process srow = (coords(1) * L) / dim(1) lrow = (((coords(1) + 1) * L) / dim(1))-1 nrow = lrow - srow + 1 C colomns of matrix I have to process scol = (coords(2) * L) / dim(2) lcol = (((coords(2) + 1) * L) / dim(2))-1 ncol = lcol - scol + 1

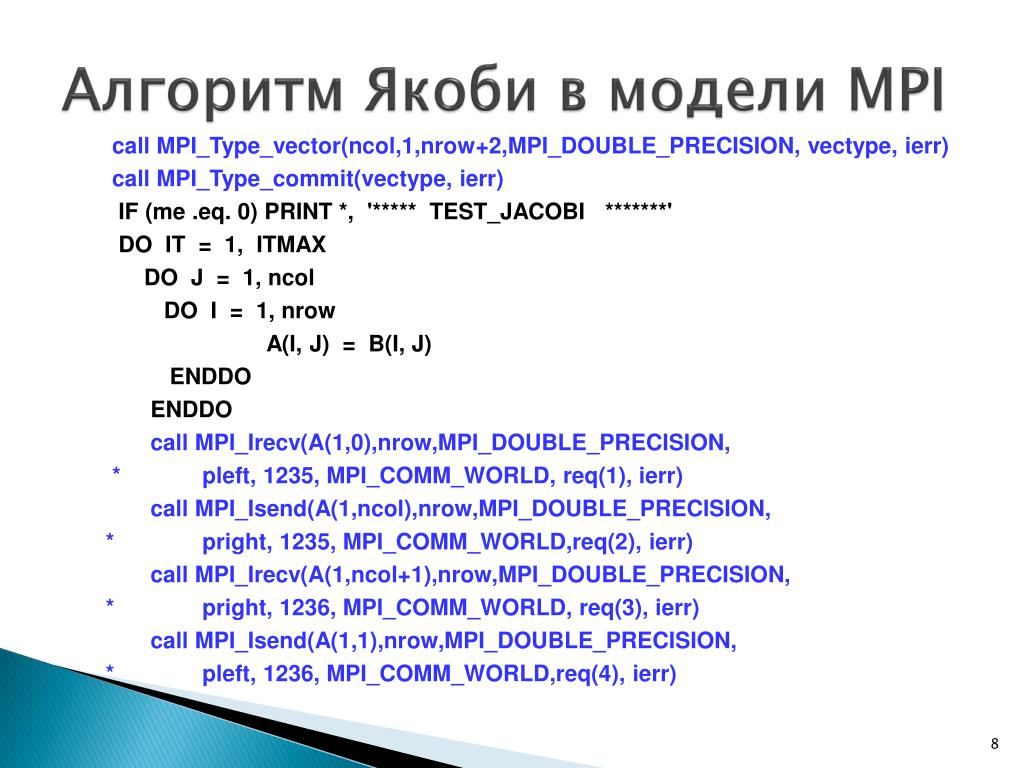

  8. Алгоритм Якоби в модели MPI call MPI_Type_vector(ncol,1,nrow+2,MPI_DOUBLE_PRECISION, vectype, ierr) call MPI_Type_commit(vectype, ierr)    IF (me .eq. 0) PRINT *, '***** TEST_JACOBI *******'   DO IT = 1, ITMAX DO J = 1, ncol DO I = 1, nrow A(I, J) = B(I, J) ENDDO ENDDO call MPI_Irecv(A(1,0),nrow,MPI_DOUBLE_PRECISION, * pleft, 1235, MPI_COMM_WORLD, req(1), ierr) call MPI_Isend(A(1,ncol),nrow,MPI_DOUBLE_PRECISION, * pright, 1235, MPI_COMM_WORLD,req(2), ierr) call MPI_Irecv(A(1,ncol+1),nrow,MPI_DOUBLE_PRECISION, * pright, 1236, MPI_COMM_WORLD, req(3), ierr) call MPI_Isend(A(1,1),nrow,MPI_DOUBLE_PRECISION, * pleft, 1236, MPI_COMM_WORLD,req(4), ierr)

  9. Алгоритм Якоби в модели MPI call MPI_Isend(A(1,1),nrow,MPI_DOUBLE_PRECISION, * pleft, 1236, MPI_COMM_WORLD,req(4), ierr) call MPI_Irecv(A(0,1),1,vectype,pup,1237, MPI_COMM_WORLD,req(5),ierr) call MPI_Isend(A(nrow,1),1,vectype, * pdown, 1237, MPI_COMM_WORLD,req(6), ierr) call MPI_Irecv(A(nrow+1,1),1,vectype, * pdown, 1238, MPI_COMM_WORLD, req(7), ierr) call MPI_Isend(A(1,1),1,vectype,pup, 1238, MPI_COMM_WORLD,req(8),ierr) call MPI_Waitall(8,req,status, ierr) DO J = 2, ncol-1 DO I = 2, nrow-1 B(I, J) = (A( I-1, J ) + A( I, J-1 ) + A( I+1, J) + A( I, J+1 )) / 4 ENDDO ENDDO ENDDO call MPI_Finalize(ierr) END

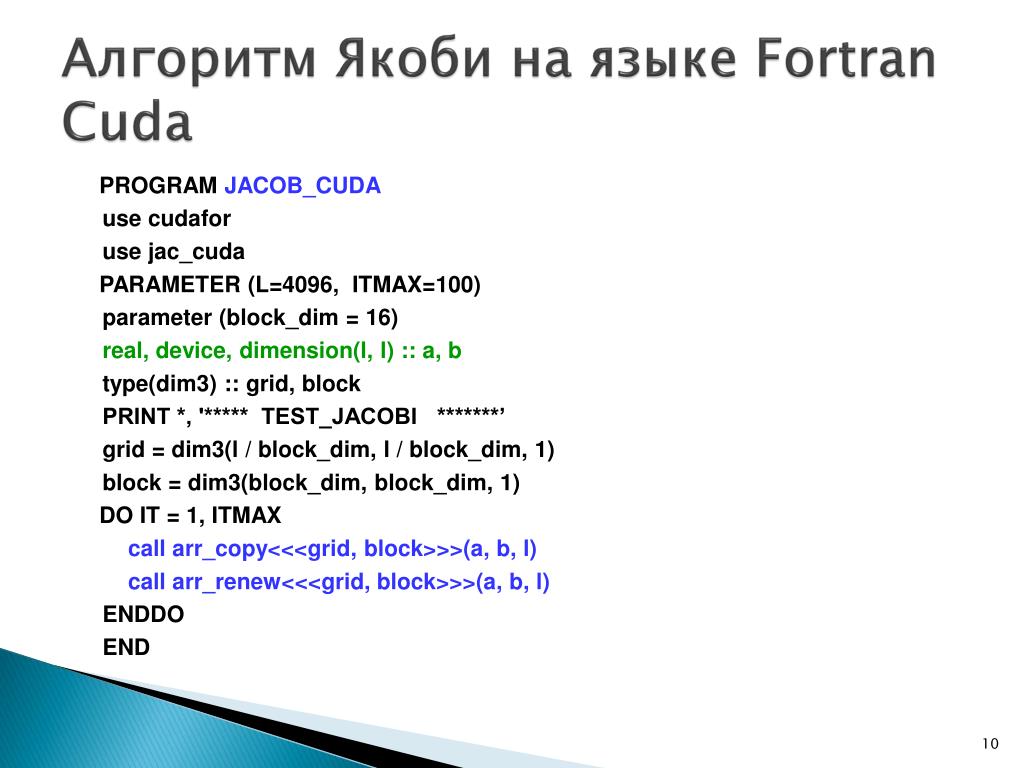

  10. Алгоритм Якоби на языке Fortran Cuda PROGRAM JACOB_CUDA use cudafor use jac_cuda PARAMETER (L=4096, ITMAX=100) parameter (block_dim = 16) real, device, dimension(l, l) :: a, b type(dim3) :: grid, block PRINT *, '***** TEST_JACOBI *******’ grid = dim3(l / block_dim, l / block_dim, 1) block = dim3(block_dim, block_dim, 1) DO IT = 1, ITMAX call arr_copy<<<grid, block>>>(a, b, l) call arr_renew<<<grid, block>>>(a, b, l) ENDDO END

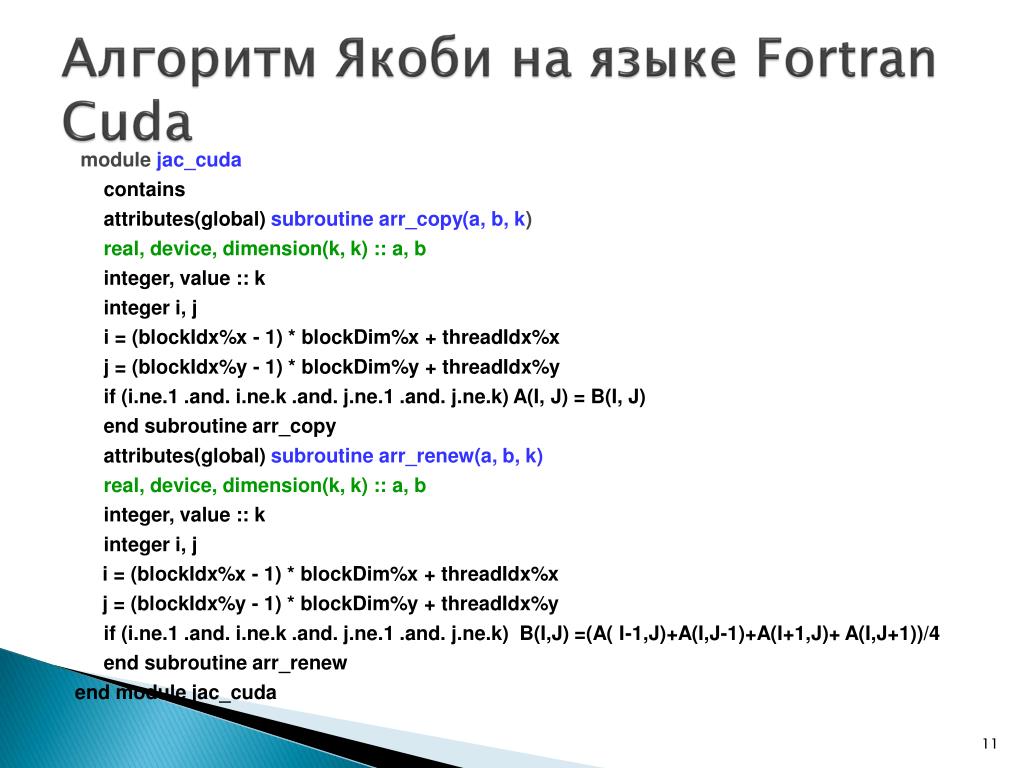

  11. Алгоритм Якоби на языке Fortran Cuda module jac_cuda contains attributes(global) subroutine arr_copy(a, b, k) real, device, dimension(k, k) :: a, b integer, value :: k integer i, j i = (blockIdx%x - 1) * blockDim%x + threadIdx%x j = (blockIdx%y - 1) * blockDim%y + threadIdx%y if (i.ne.1 .and. i.ne.k .and. j.ne.1 .and. j.ne.k) A(I, J) = B(I, J) end subroutine arr_copy attributes(global) subroutine arr_renew(a, b, k) real, device, dimension(k, k) :: a, b integer, value :: k integer i, j i = (blockIdx%x - 1) * blockDim%x + threadIdx%x j = (blockIdx%y - 1) * blockDim%y + threadIdx%y if (i.ne.1 .and. i.ne.k .and. j.ne.1 .and. j.ne.k) B(I,J) =(A( I-1,J)+A(I,J-1)+A(I+1,J)+ A(I,J+1))/4 end subroutine arr_renew end module jac_cuda

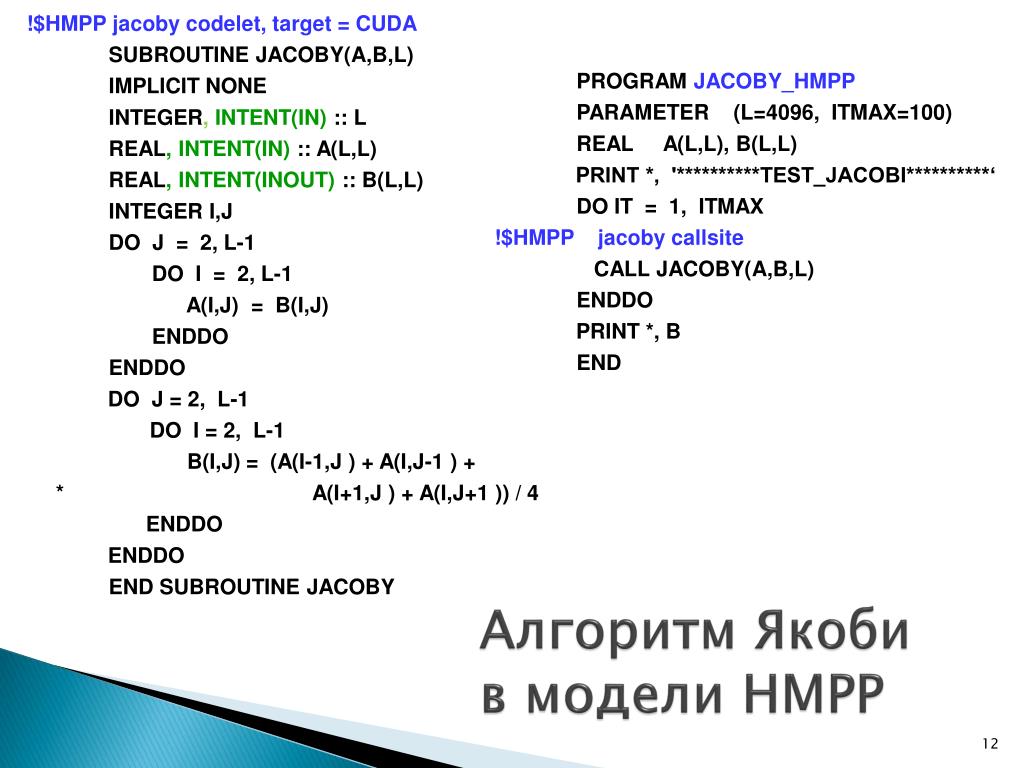

  12. Алгоритм Якоби в модели HMPP PROGRAM JACOBY_HMPP PARAMETER (L=4096, ITMAX=100) REAL A(L,L), B(L,L) PRINT *, '**********TEST_JACOBI**********‘ DO IT = 1, ITMAX !$HMPP jacoby callsite CALL JACOBY(A,B,L) ENDDO PRINT *, B END !$HMPP jacoby codelet, target = CUDA SUBROUTINE JACOBY(A,B,L) IMPLICIT NONE INTEGER, INTENT(IN) :: L REAL, INTENT(IN) :: A(L,L) REAL, INTENT(INOUT) :: B(L,L) INTEGER I,J DO J = 2, L-1 DO I = 2, L-1 A(I,J) = B(I,J) ENDDO ENDDO DO J = 2, L-1 DO I = 2, L-1 B(I,J) = (A(I-1,J ) + A(I,J-1 ) + * A(I+1,J ) + A(I,J+1 )) / 4 ENDDO ENDDO END SUBROUTINE JACOBY

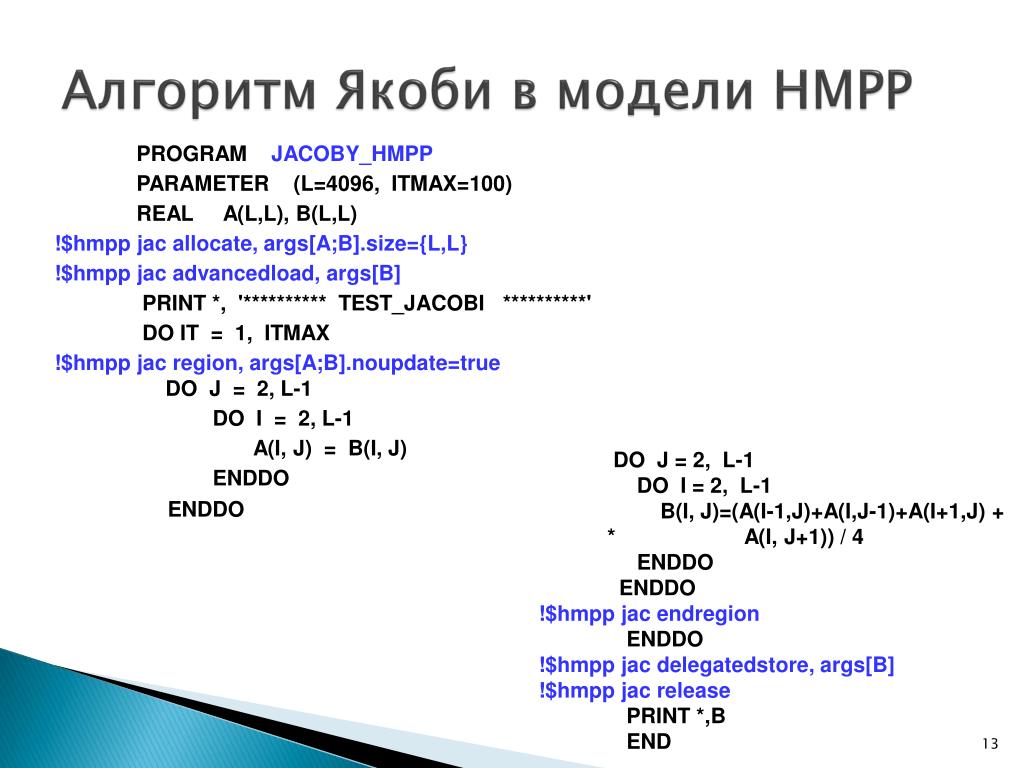

  13. Алгоритм Якоби в модели HMPP • DO J = 2, L-1 • DO I = 2, L-1 • B(I, J)=(A(I-1,J)+A(I,J-1)+A(I+1,J) + • * A(I, J+1)) / 4 • ENDDO • ENDDO • !$hmpp jac endregionENDDO • !$hmpp jac delegatedstore, args[B] • !$hmpp jac release • PRINT *,BEND PROGRAM JACOBY_HMPP PARAMETER (L=4096, ITMAX=100) REAL A(L,L), B(L,L) !$hmpp jac allocate, args[A;B].size={L,L} !$hmpp jac advancedload, args[B] PRINT *, '********** TEST_JACOBI **********' DO IT = 1, ITMAX !$hmpp jac region, args[A;B].noupdate=true DO J = 2, L-1 DO I = 2, L-1 A(I, J) = B(I, J) ENDDO ENDDO

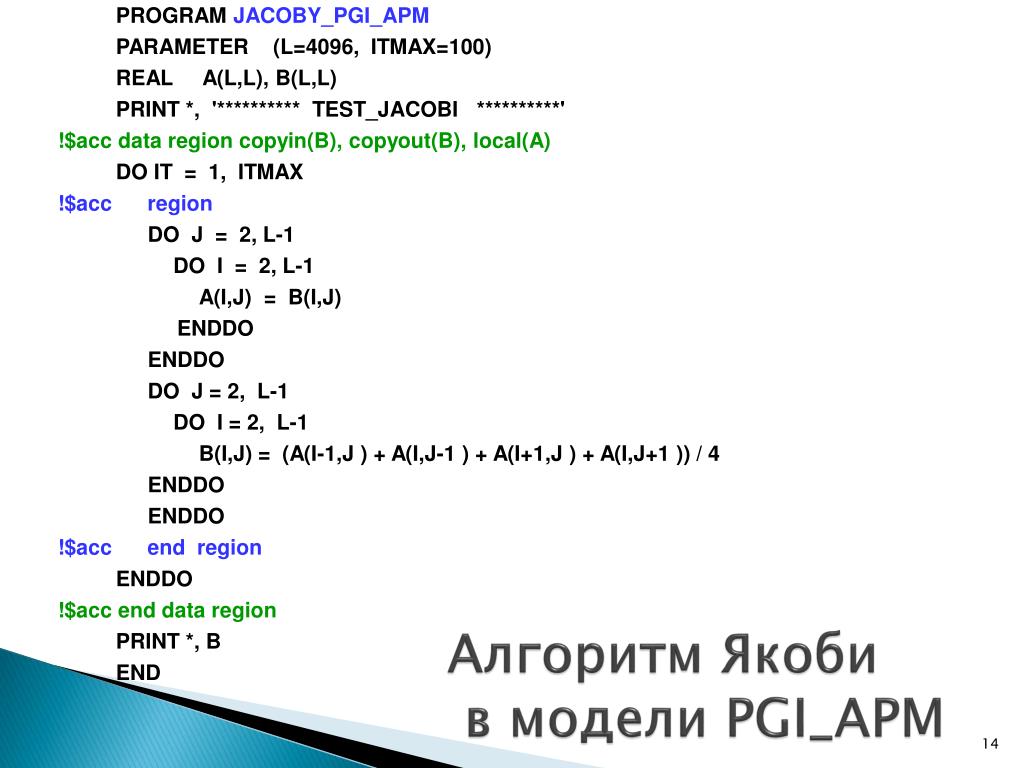

  14. Алгоритм Якоби в модели PGI_APM PROGRAM JACOBY_PGI_APM PARAMETER (L=4096, ITMAX=100) REAL A(L,L), B(L,L) PRINT *, '********** TEST_JACOBI **********' !$acc data region copyin(B), copyout(B), local(A) DO IT = 1, ITMAX !$acc region DO J = 2, L-1 DO I = 2, L-1 A(I,J) = B(I,J) ENDDO ENDDO DO J = 2, L-1 DO I = 2, L-1 B(I,J) = (A(I-1,J ) + A(I,J-1 ) + A(I+1,J ) + A(I,J+1 )) / 4 ENDDO ENDDO !$acc end region ENDDO !$acc end data region PRINT *, B END

  15. Принципы расширения DVM-модели Тенденции развития архитектуры ЭВМ: • появление ускорителей разных типов, эффективность которых может сильно различаться для разных программ или разных фрагментов программ • расширение возможностей встраивания в ЭВМ все большего числа ускорителей разных типов Учет этих тенденций требует от модели DVMH гибкости управления распределением вычислений и перемещением данных внутри узла

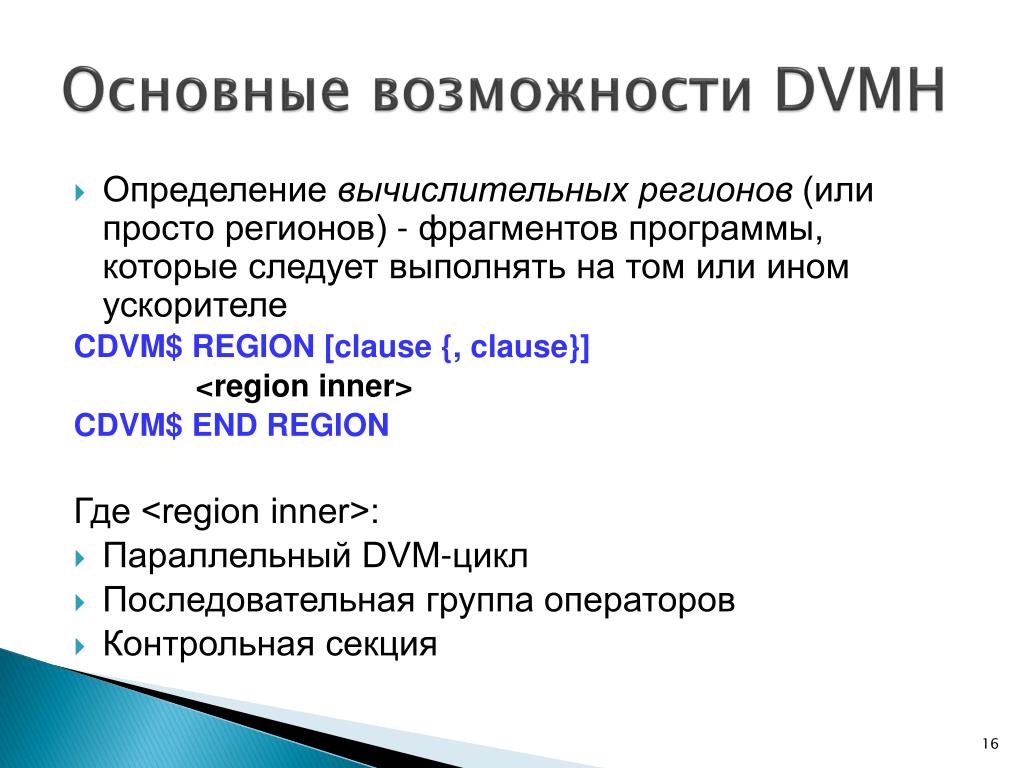

  16. Основные возможности DVMH • Определение вычислительных регионов (или просто регионов) - фрагментов программы, которые следует выполнять на том или ином ускорителе CDVM$ REGION[clause {, clause}] <region inner> CDVM$ END REGION Где <region inner>: • Параллельный DVM-цикл • Последовательная группа операторов • Контрольная секция

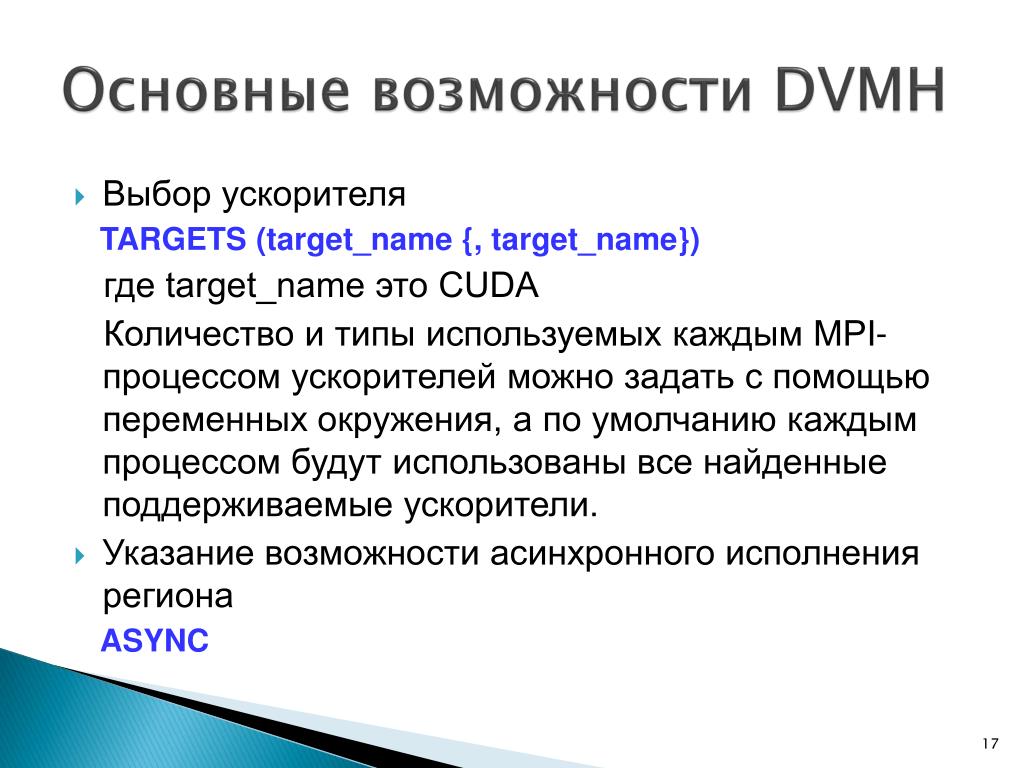

  17. Основные возможности DVMH • Выбор ускорителя TARGETS (target_name {, target_name}) где target_name это CUDA Количество и типы используемых каждым MPI-процессом ускорителей можно задать с помощью переменных окружения, а по умолчанию каждым процессом будут использованы все найденные поддерживаемые ускорители. • Указание возможности асинхронного исполнения региона ASYNC

  18. Основные возможности DVMH • Уточнение требуемых регионам данных и вида их использования (входные, выходные, локальные): IN(subarray_or_scalar {, subarray_or_scalar}) OUT(subarray_or_scalar {, subarray_or_scalar}) INOUT(subarray_or_scalar {, subarray_or_scalar}) LOCAL(subarray_or_scalar {, subarray_or_scalar}) INLOCAL(subarray_or_scalar{,subarray_or_scalar})

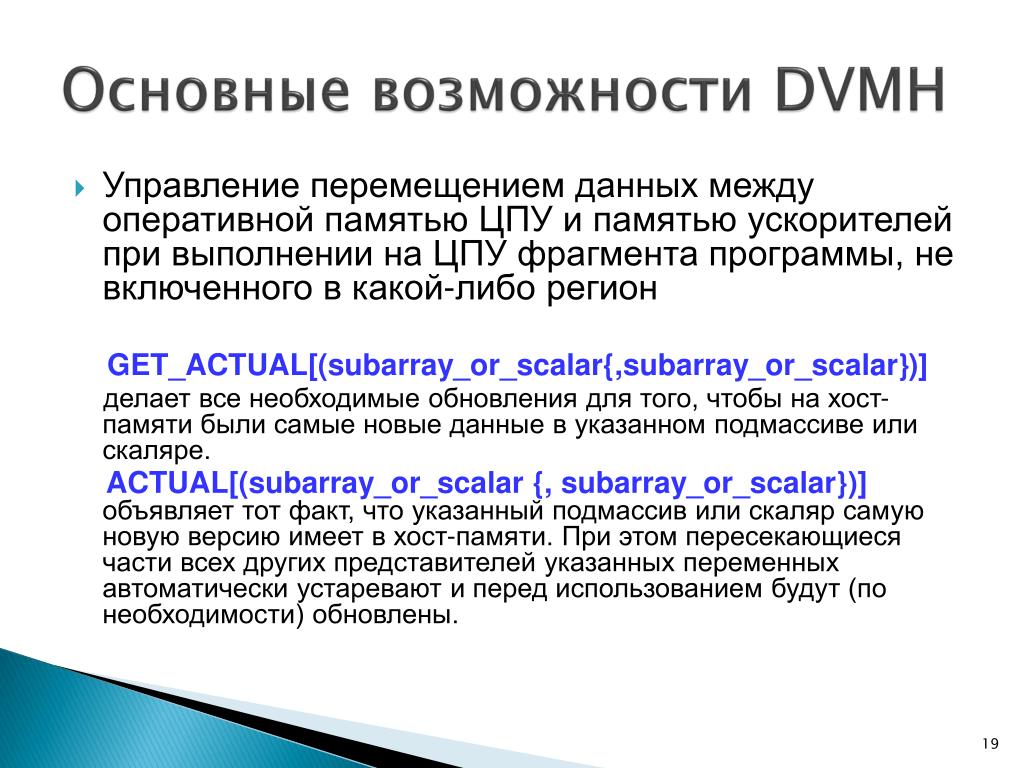

  19. Основные возможности DVMH • Управление перемещением данных между оперативной памятью ЦПУ и памятью ускорителей при выполнении на ЦПУ фрагмента программы, не включенного в какой-либо регион GET_ACTUAL[(subarray_or_scalar{,subarray_or_scalar})] делает все необходимые обновления для того, чтобы на хост-памяти были самые новые данные в указанном подмассиве или скаляре. ACTUAL[(subarray_or_scalar {, subarray_or_scalar})] объявляет тот факт, что указанный подмассив или скаляр самую новую версию имеет в хост-памяти. При этом пересекающиеся части всех других представителей указанных переменных автоматически устаревают и перед использованием будут (по необходимости) обновлены.

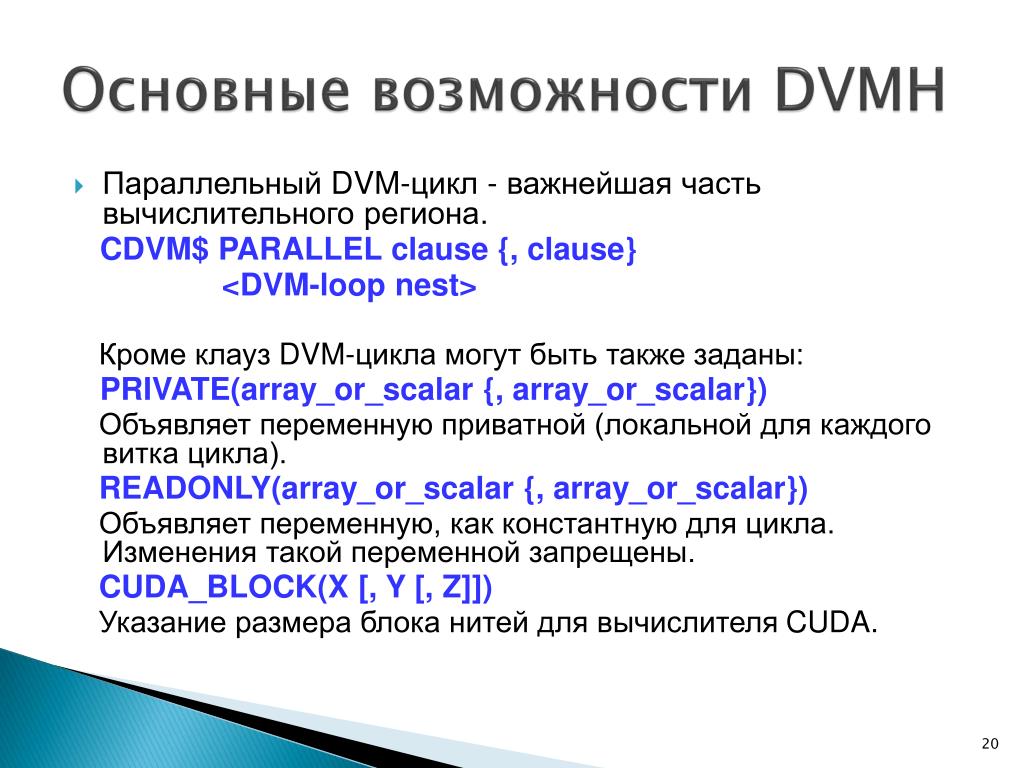

  20. Основные возможности DVMH • Параллельный DVM-цикл - важнейшая часть вычислительного региона. CDVM$ PARALLEL clause {, clause} <DVM-loop nest> Кроме клауз DVM-цикла могут быть также заданы: PRIVATE(array_or_scalar {, array_or_scalar}) Объявляет переменную приватной (локальной для каждого витка цикла). READONLY(array_or_scalar {, array_or_scalar}) Объявляет переменную, как константную для цикла. Изменения такой переменной запрещены. CUDA_BLOCK(X [, Y [, Z]]) Указание размера блока нитей для вычислителя CUDA.

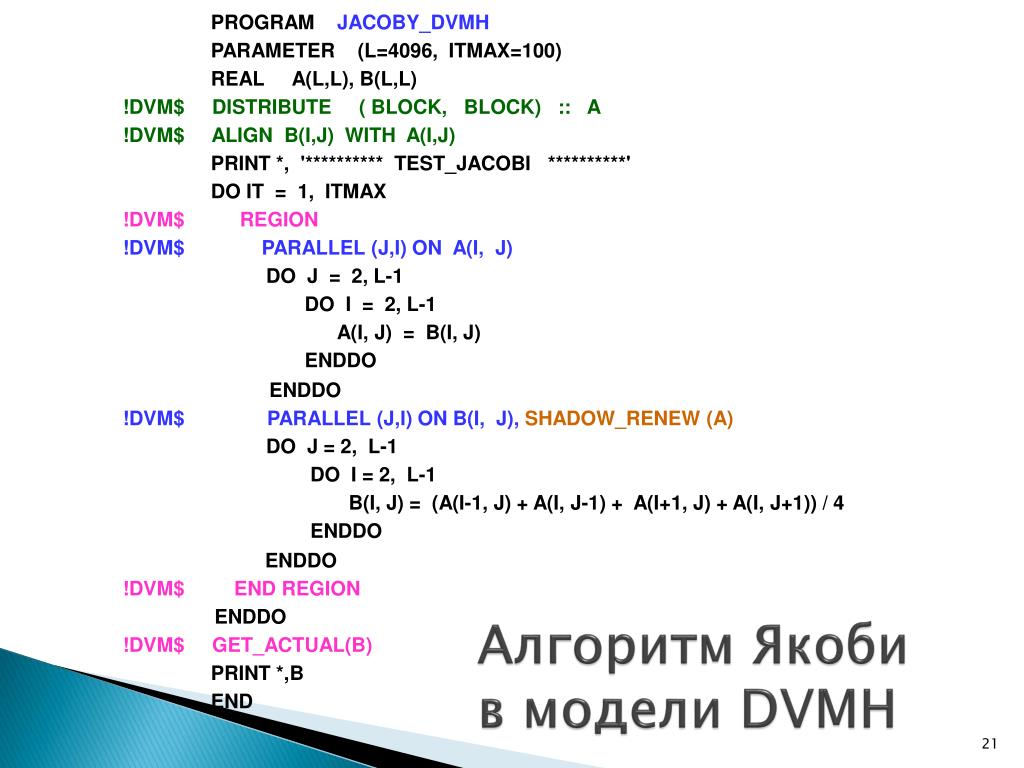

  21. Алгоритм Якоби в модели DVMH PROGRAM JACOBY_DVMH PARAMETER (L=4096, ITMAX=100) REAL A(L,L), B(L,L) !DVM$ DISTRIBUTE ( BLOCK, BLOCK) :: A !DVM$ ALIGN B(I,J) WITH A(I,J) PRINT *, '********** TEST_JACOBI **********' DO IT = 1, ITMAX !DVM$ REGION !DVM$ PARALLEL (J,I) ON A(I, J) DO J = 2, L-1 DO I = 2, L-1 A(I, J) = B(I, J) ENDDO ENDDO !DVM$ PARALLEL (J,I) ON B(I, J), SHADOW_RENEW (A) DO J = 2, L-1 DO I = 2, L-1 B(I, J) = (A(I-1, J) + A(I, J-1) + A(I+1, J) + A(I, J+1)) / 4 ENDDO ENDDO !DVM$ END REGION ENDDO !DVM$ GET_ACTUAL(B) PRINT *,B END

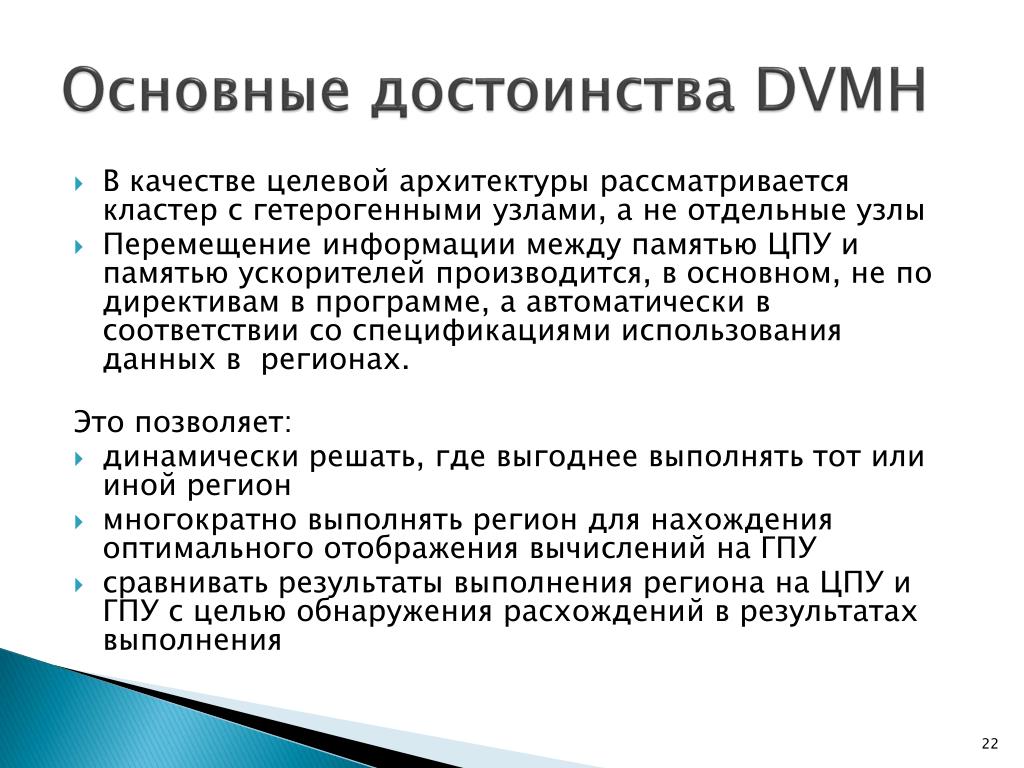

  22. Основные достоинства DVMH • В качестве целевой архитектуры рассматривается кластер с гетерогенными узлами, а не отдельные узлы • Перемещение информации между памятью ЦПУ и памятью ускорителей производится, в основном, не по директивам в программе, а автоматически в соответствии со спецификациями использования данных в регионах. Это позволяет: • динамически решать, где выгоднее выполнять тот или иной регион • многократно выполнять регион для нахождения оптимального отображения вычислений на ГПУ • сравнивать результаты выполнения региона на ЦПУ и ГПУ с целью обнаружения расхождений в результатах выполнения

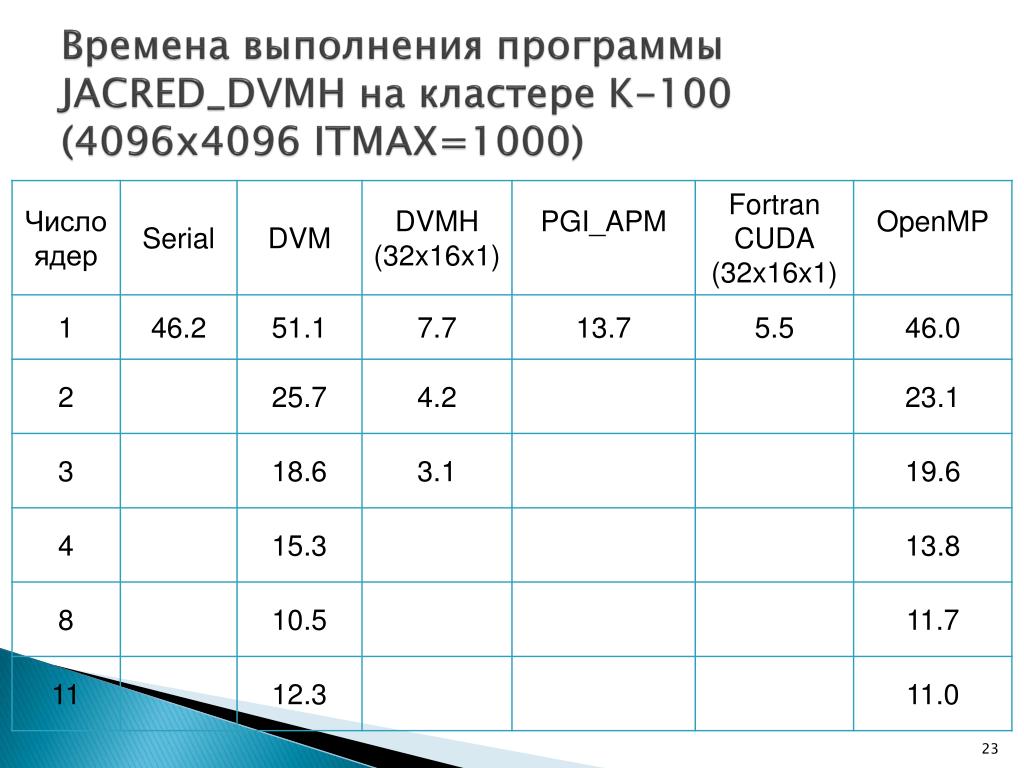

  23. Времена выполнения программы JACRED_DVMH на кластере K-100 (4096x4096 ITMAX=1000)

  24. Применение DVMH для приложений • На языке Fortran DVMH была реализована программа для решения задачи о течении несжимаемой жидкости или слабосжимаемого газа около прямоугольной выемки, в которой в качестве исходной математической модели используется гиперболический вариант квазигазодинамической системы • Были реализованы двумерный и трехмерный варианты программы - Каверна (496 строк в исх. программе) и Контейнер (855 строк)

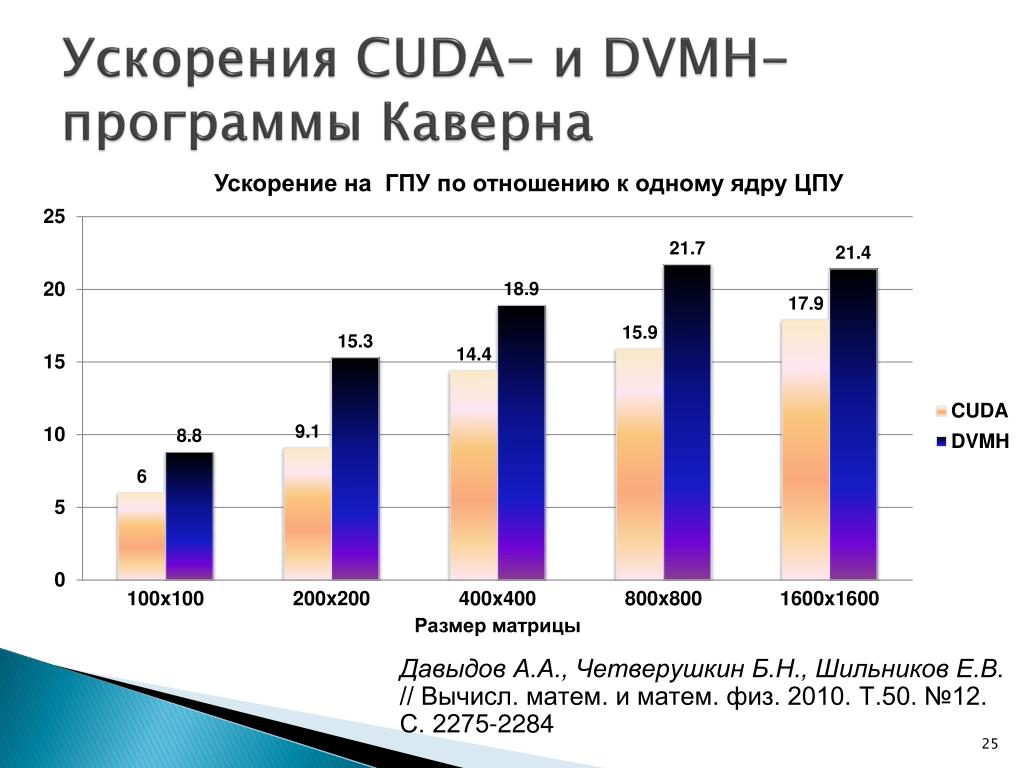

  25. Ускорения CUDA- и DVMH-программыКаверна Давыдов А.А., Четверушкин Б.Н., Шильников Е.В. // Вычисл. матем. и матем. физ. 2010. Т.50. №12. С. 2275-2284

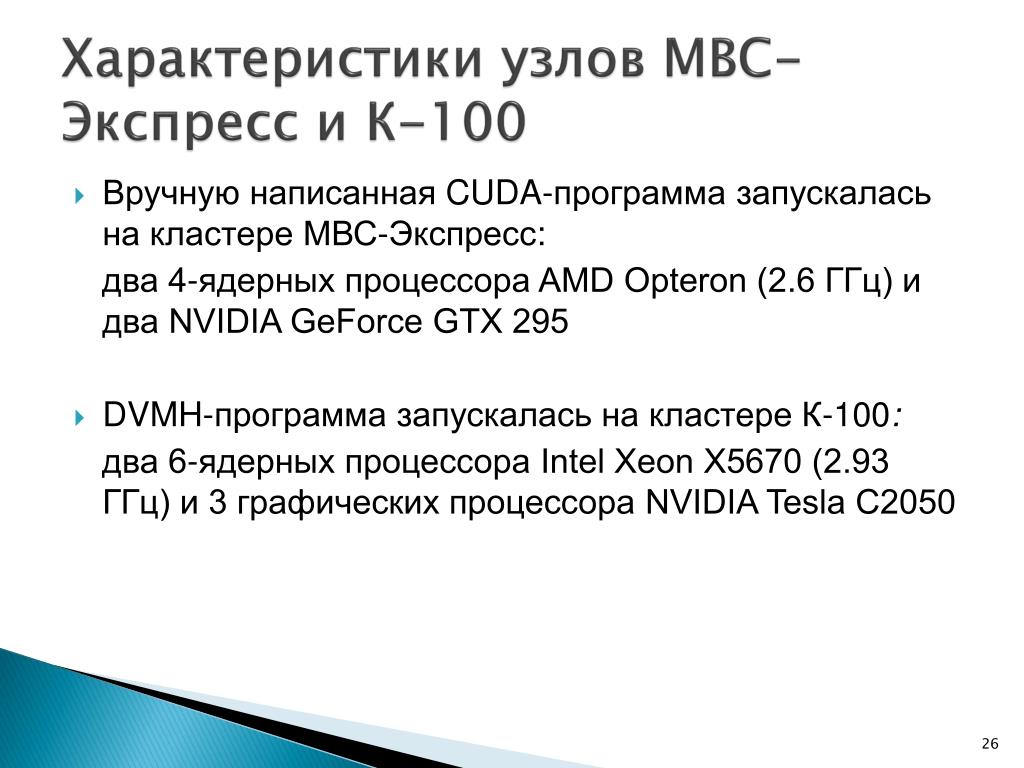

  26. Характеристики узлов МВС-Экспресс и К-100 • Вручную написанная CUDA-программазапускалась на кластере МВС-Экспресс: два 4-ядерных процессора AMD Opteron (2.6 ГГц) и два NVIDIA GeForce GTX 295 • DVMH-программа запускалась на кластере К-100: два 6-ядерных процессора Intel Xeon X5670 (2.93 ГГц) и 3 графических процессора NVIDIA Tesla C2050

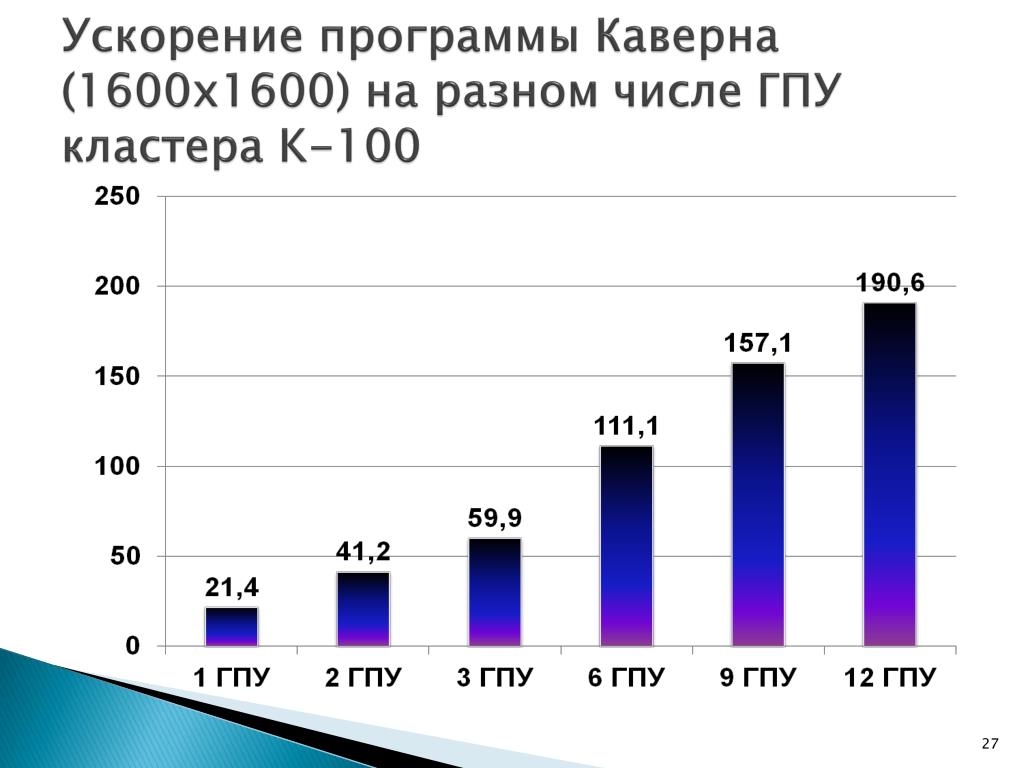

  27. Ускорение программы Каверна (1600x1600) на разном числе ГПУ кластера K-100

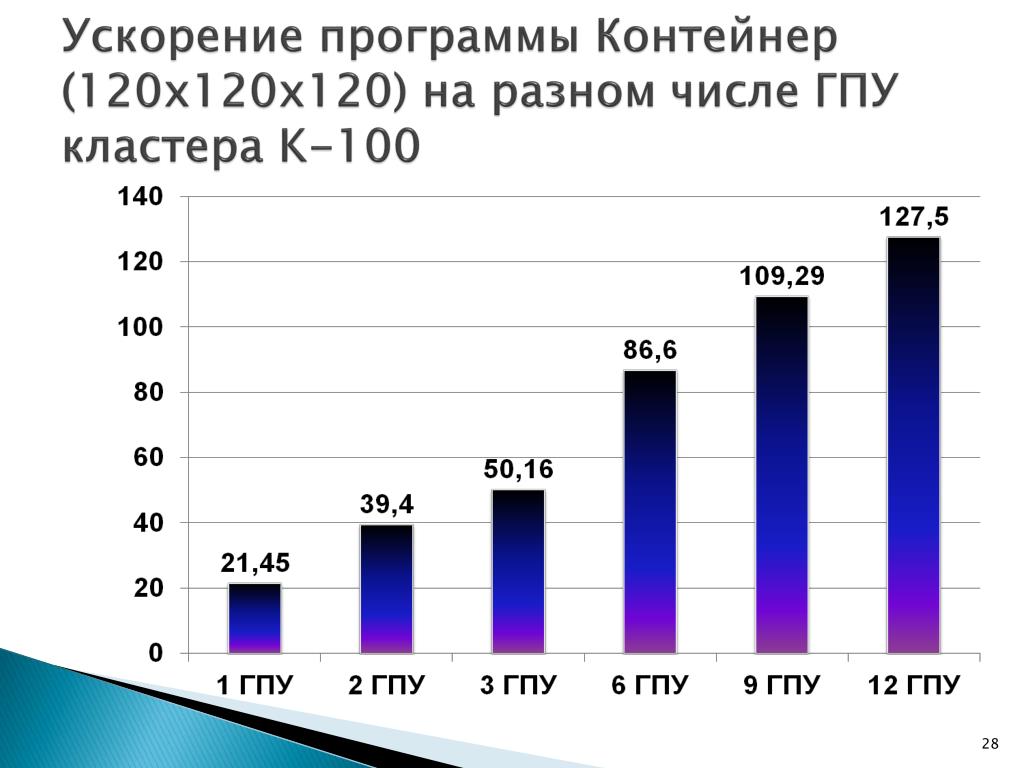

  28. Ускорение программы Контейнер (120x120x120) на разном числе ГПУ кластера K-100

  29. Последовательная Фортран-программа Схема использования DVMH-модели FDVMH-компилятор САПФОР: анализ программы и прогноз эффективности ее параллельного выполнения Программа на PGI Fortran CUDA + Lib-DVMH (MPI+CUDA) Скорректированная исходная программа Компиляторы Fortran CUDA и C CUDA Входная программа для компилятора АРК-DVM Компилятор АРК-DVM Кластер с ГПУ FDVMH-программа

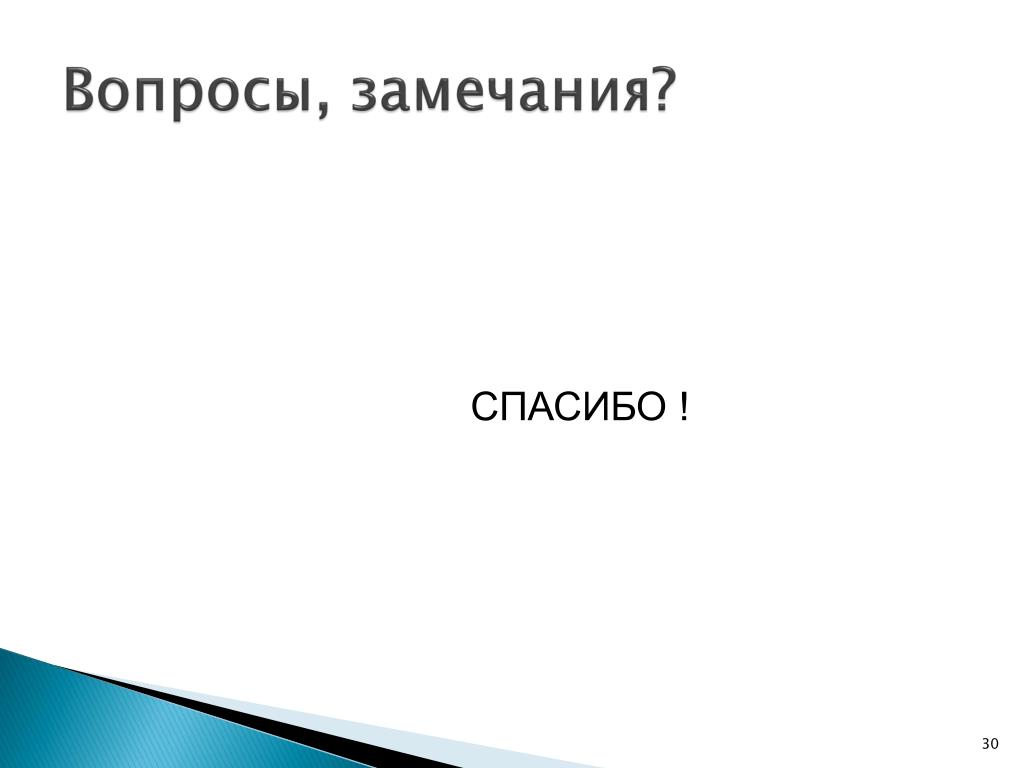

  30. Вопросы, замечания? СПАСИБО !
