Спекл-интерферометрия, активная и адаптивная оптика

Специальная астрофизическая обсерватория РАН


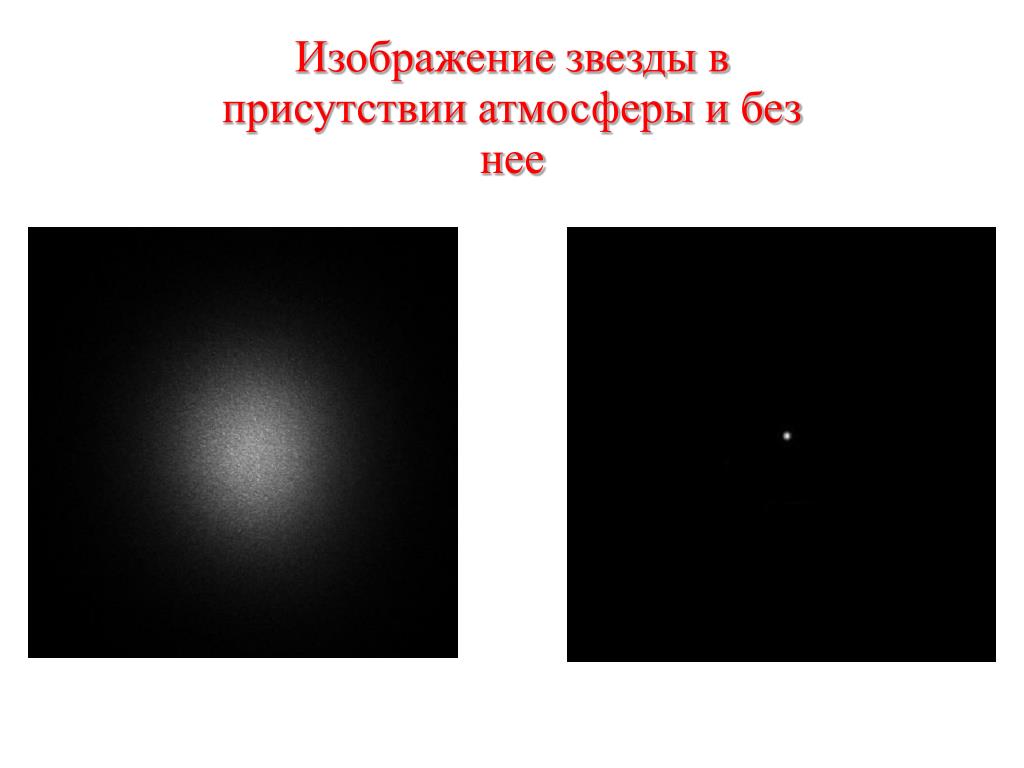

Изображение звезды в присутствии атмосферы и без нее

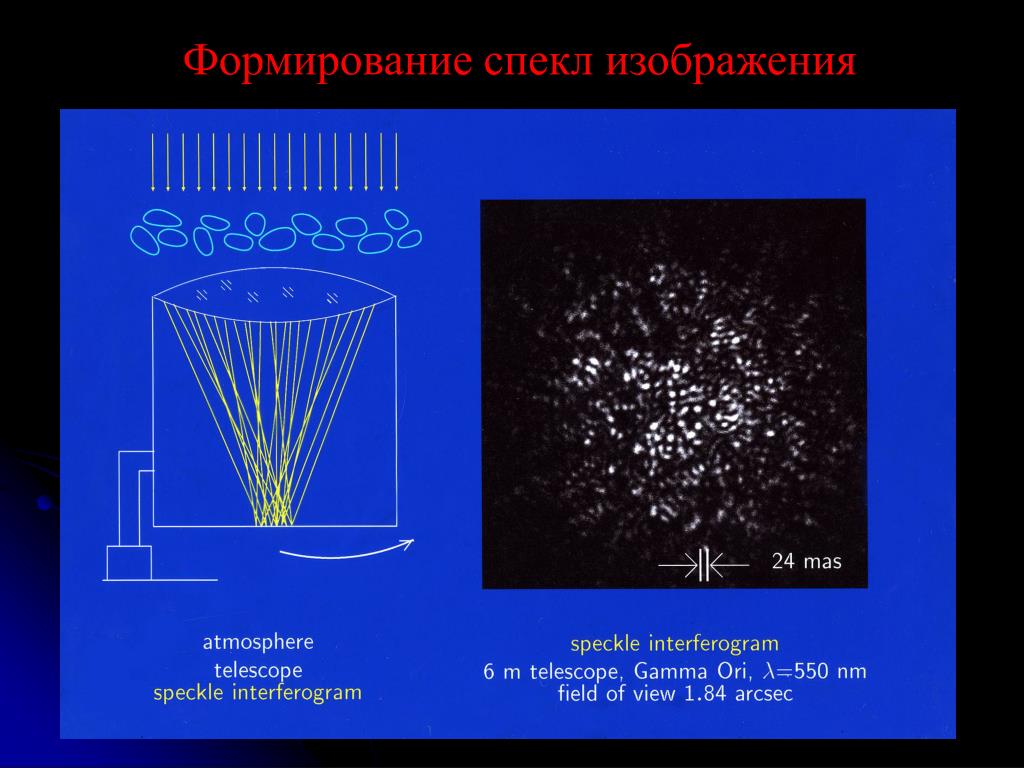

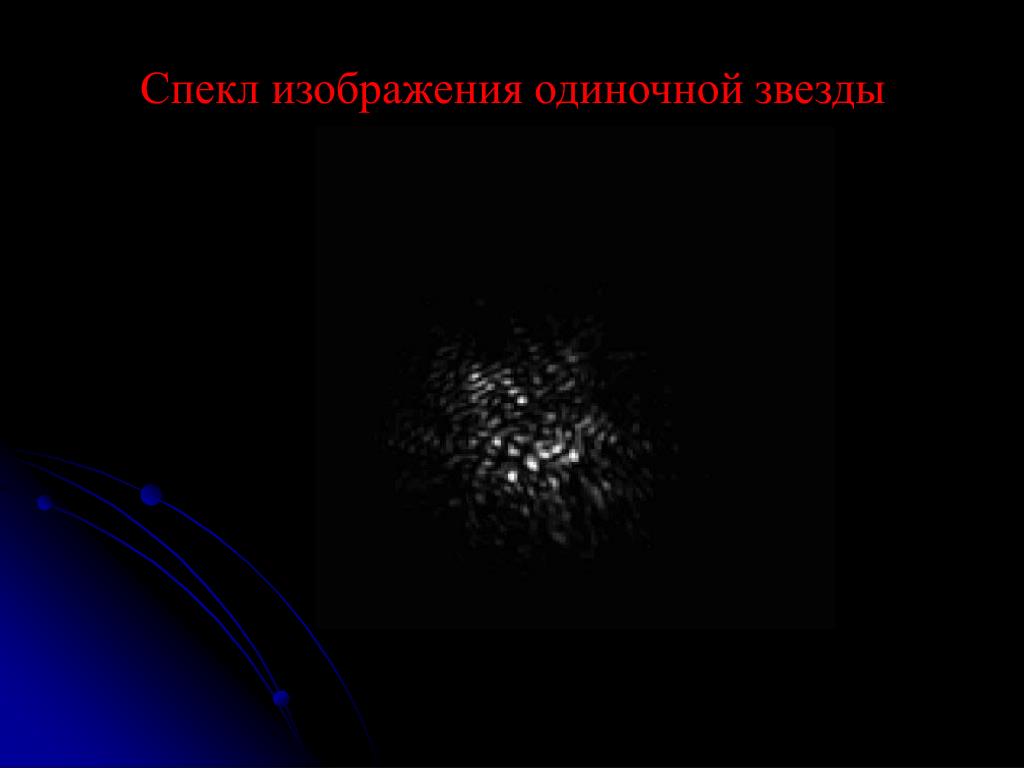

Формирование спекл изображения присутствии атмосферы и без нее




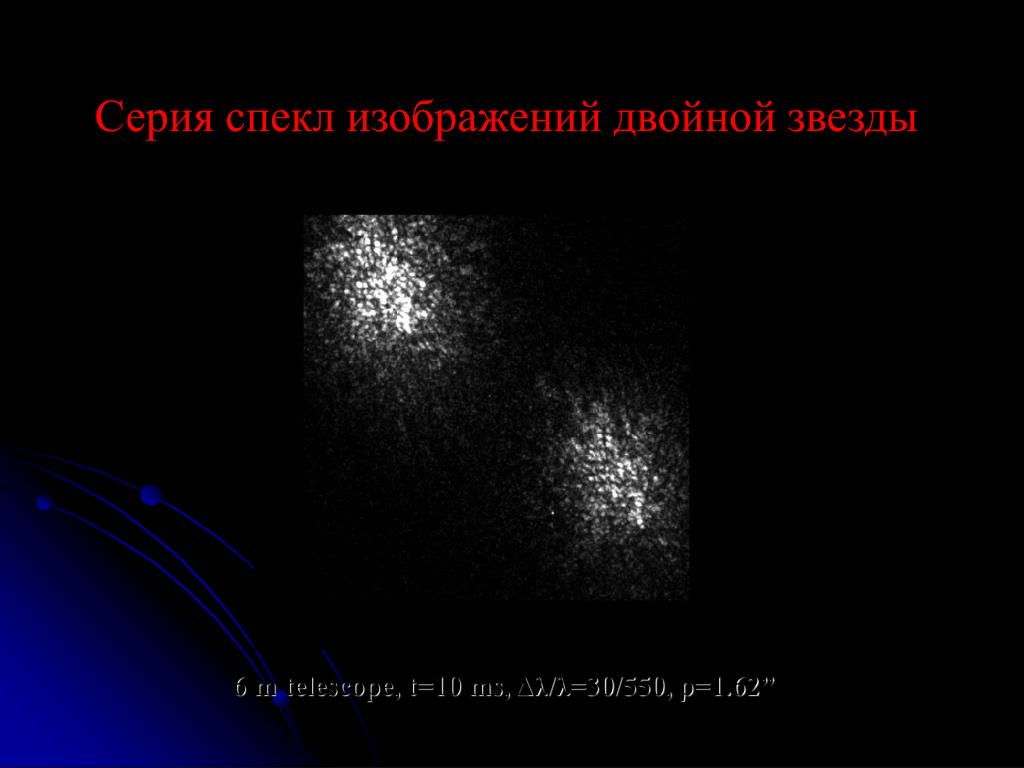

Серия спекл изображений двойной звезды

6 m telescope, t=10 ms, Δλ/λ=30/550, ρ=1.62”

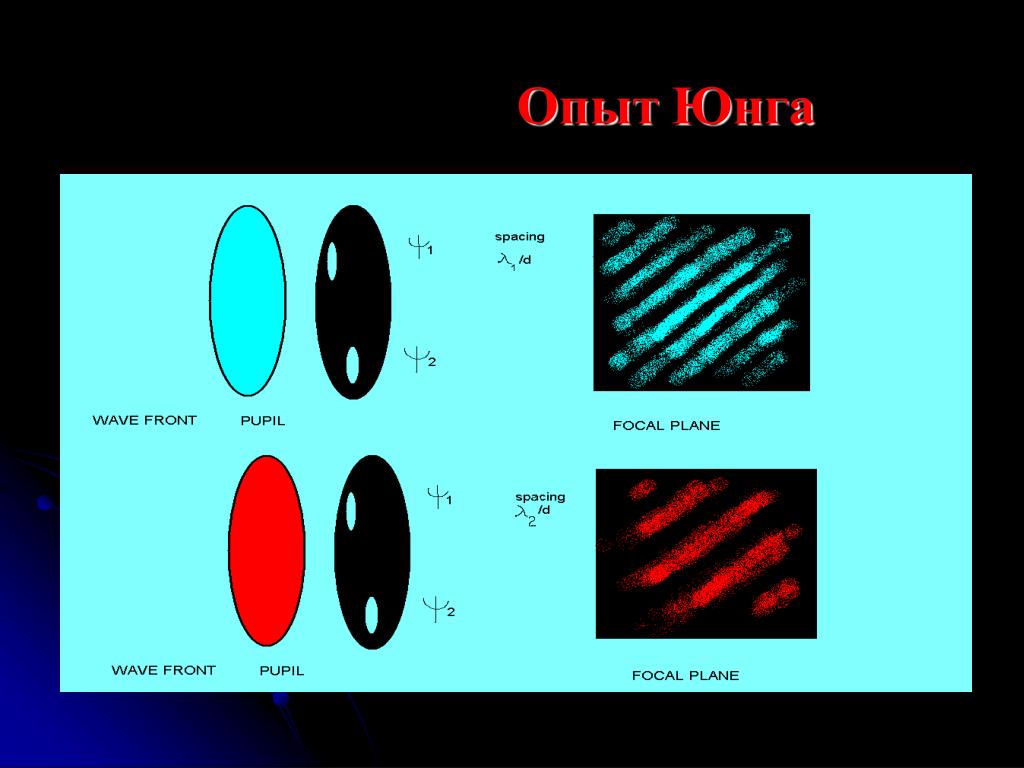

Опыт Юнга звезды

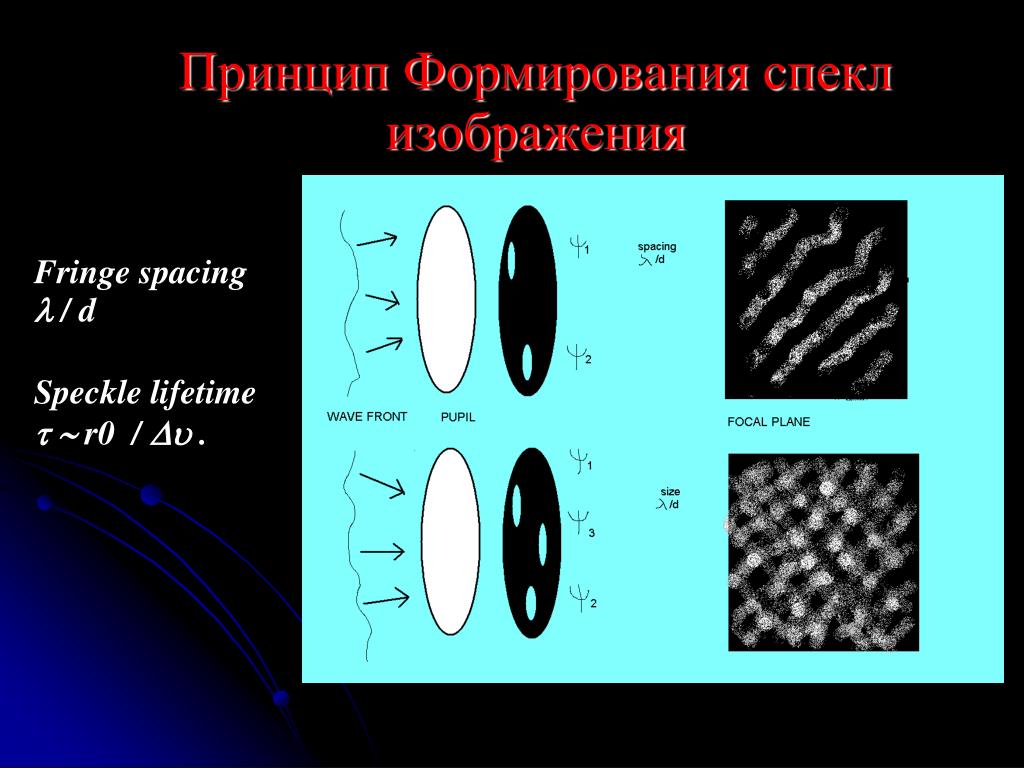

Принцип Формирования спекл изображения

Fringe spacing  / d

Speckle lifetime

 r0 /  .

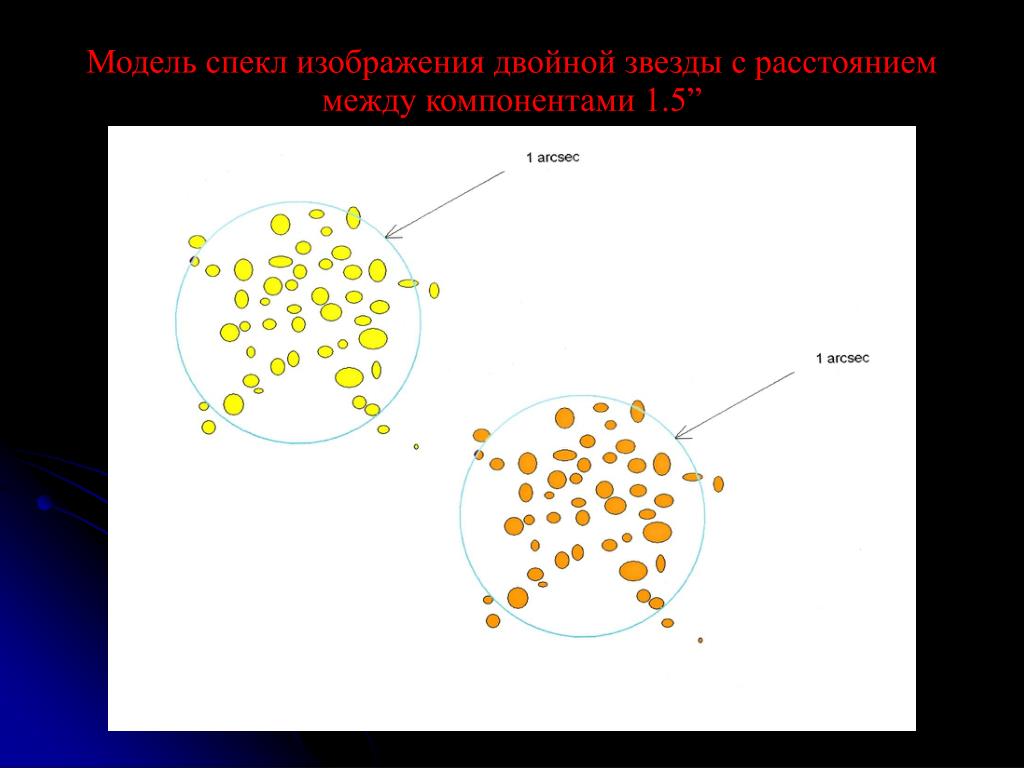

Модель спекл изображения двойной звезды с расстоянием между компонентами 1.5”

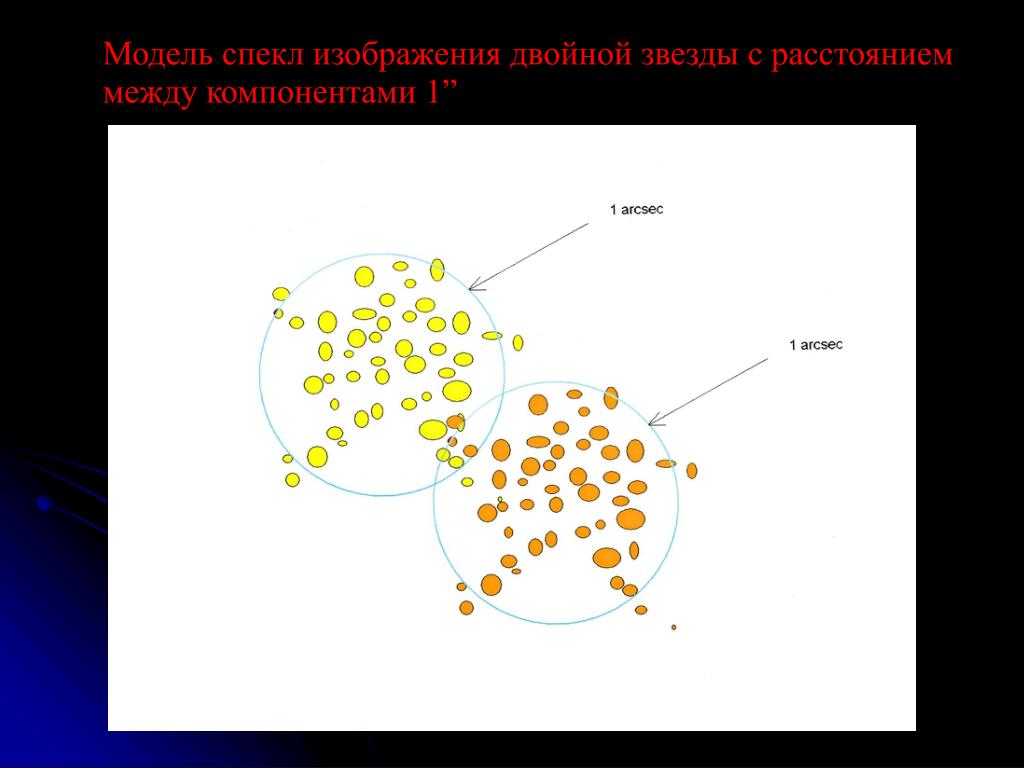

Модель спекл изображения двойной звезды с расстоянием между компонентами 1”

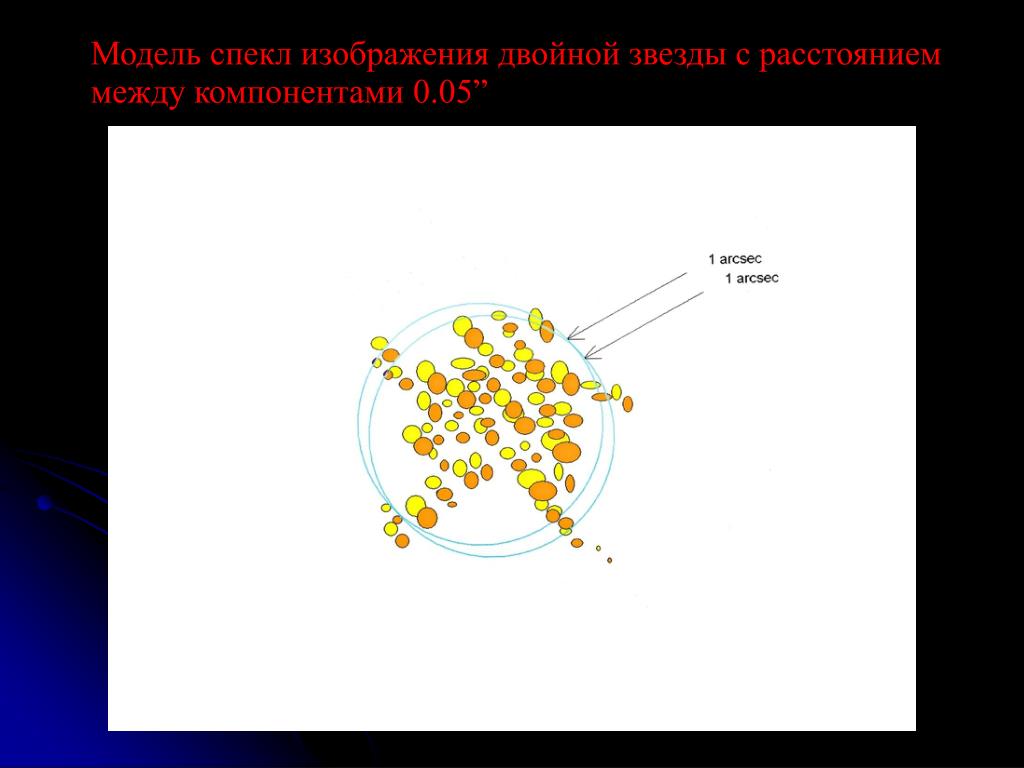

Модель спекл изображения двойной звезды с расстоянием между компонентами 0.05”

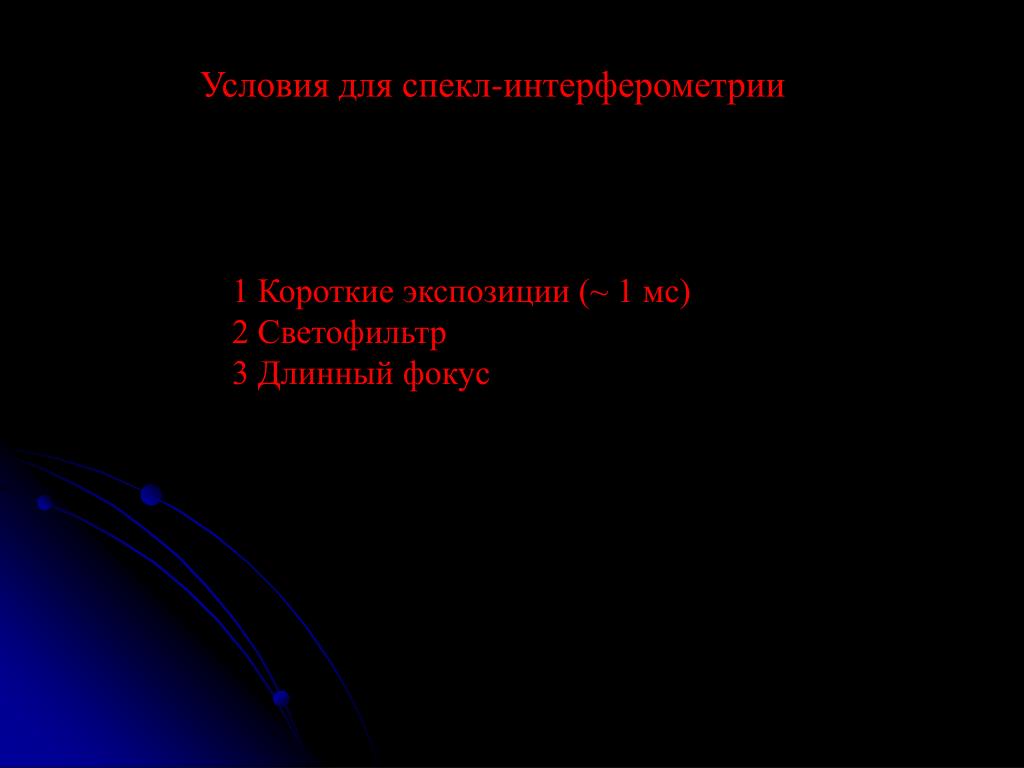

У двойной звезды с расстоянием между компонентами 0.05”словия для спекл-интерферометрии

1 Короткие экспозиции (~ 1 мс)

2 Светофильтр

3 Длинный фокус

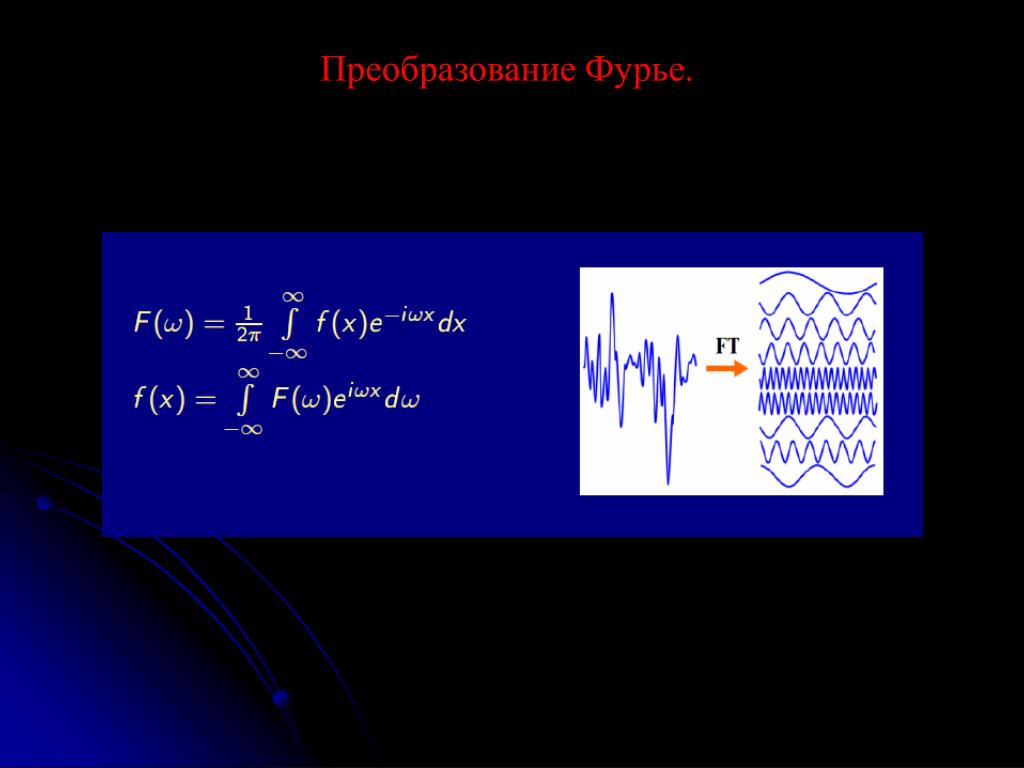

Преобразование Фурье. двойной звезды с расстоянием между компонентами 0.05”


Преобразование Фурье. двойной звезды с расстоянием между компонентами 0.05”

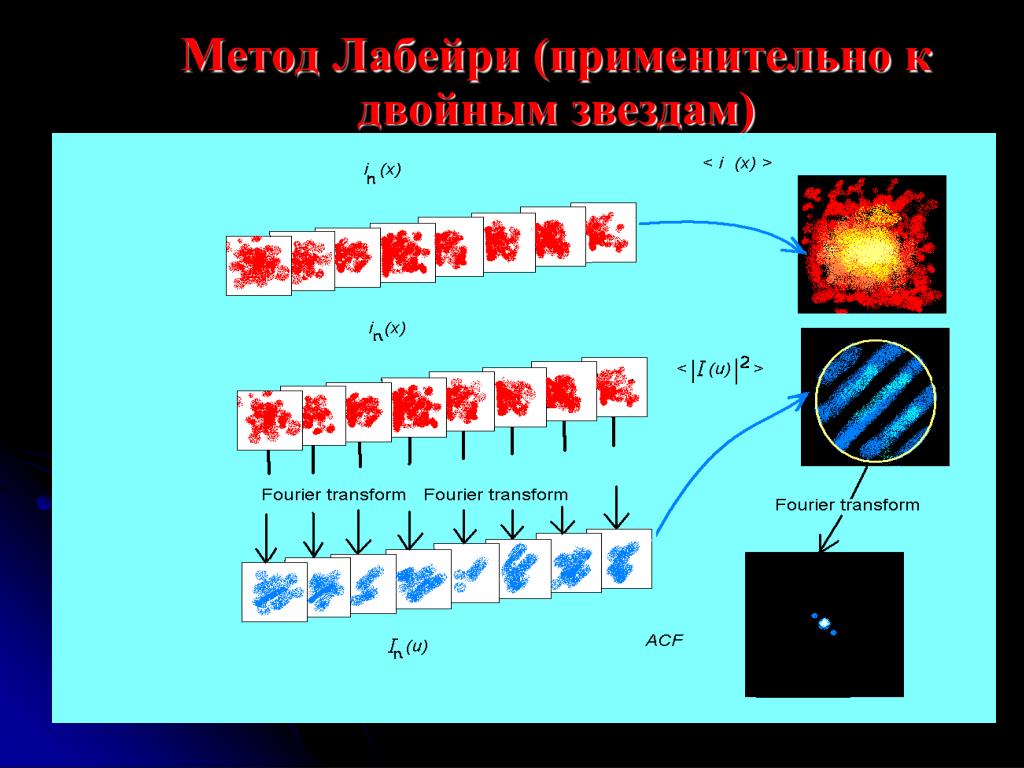

Составляющие спекл камеры двойным звездам)

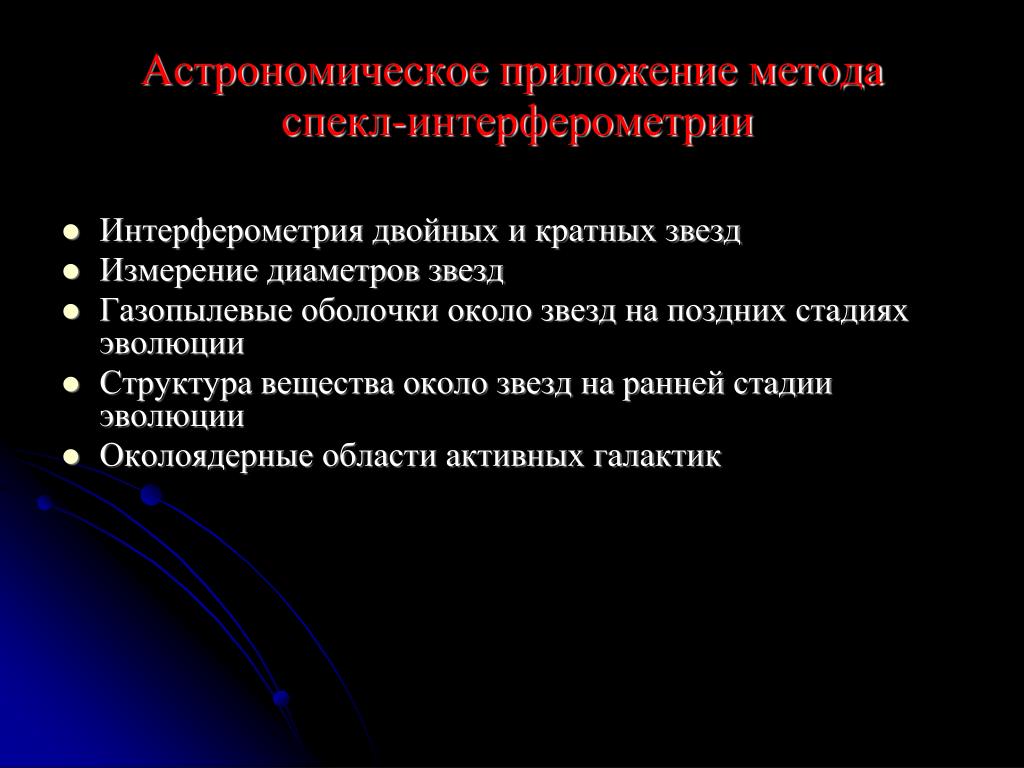

Астрономическое приложение метода спекл-интерферометрии

Интерферометрия двойных и кратных звезд

Измерение диаметров звезд

Газопылевые оболочки около звезд на поздних стадиях эволюции

Структура вещества около звезд на ранней стадии эволюции

Околоядерные области активных галактик



Hip 10928

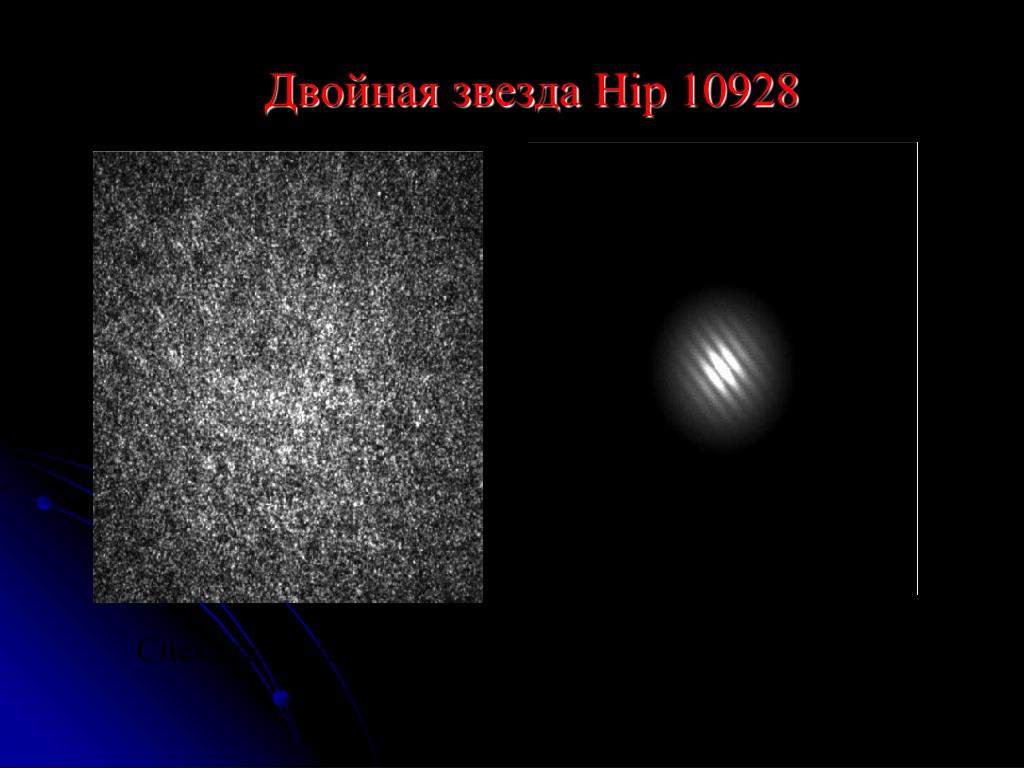

Двойная звезда двойной звездыHip 10928

Спектр мощности, расстоние между компонентами 0.1”

Спекл изображение


Chara 112

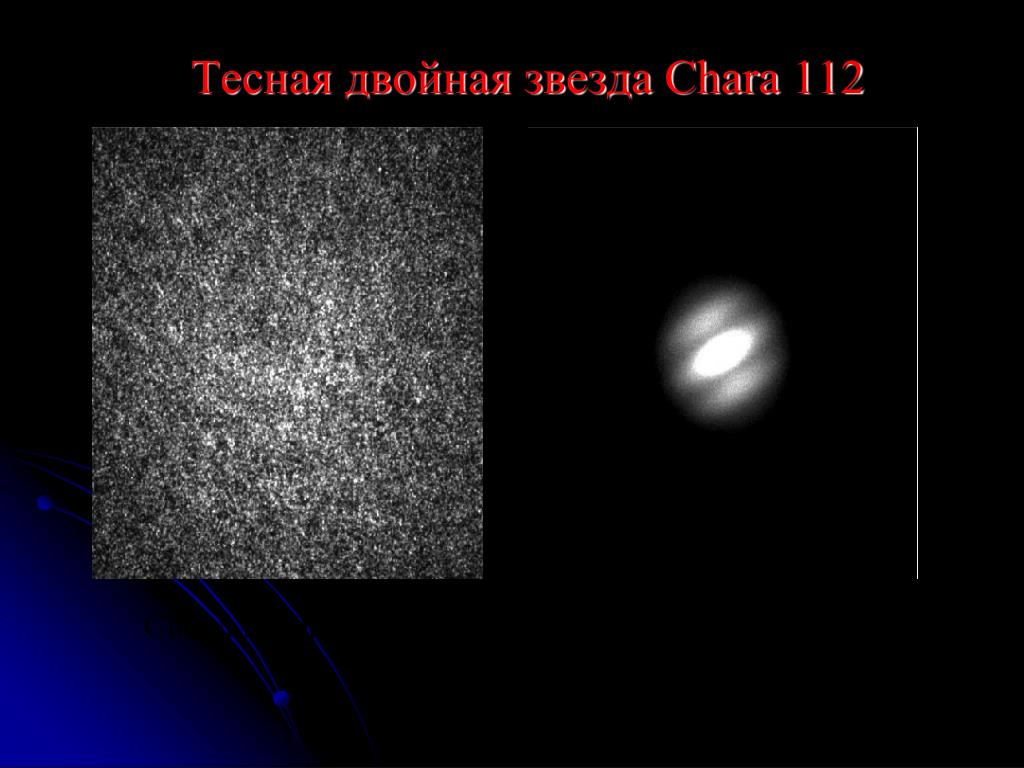

Тесная двойная звезда Chara 112 двойной звезды

Спекл изображение

Спектр мощности, расстояние между компонентами 0.04”

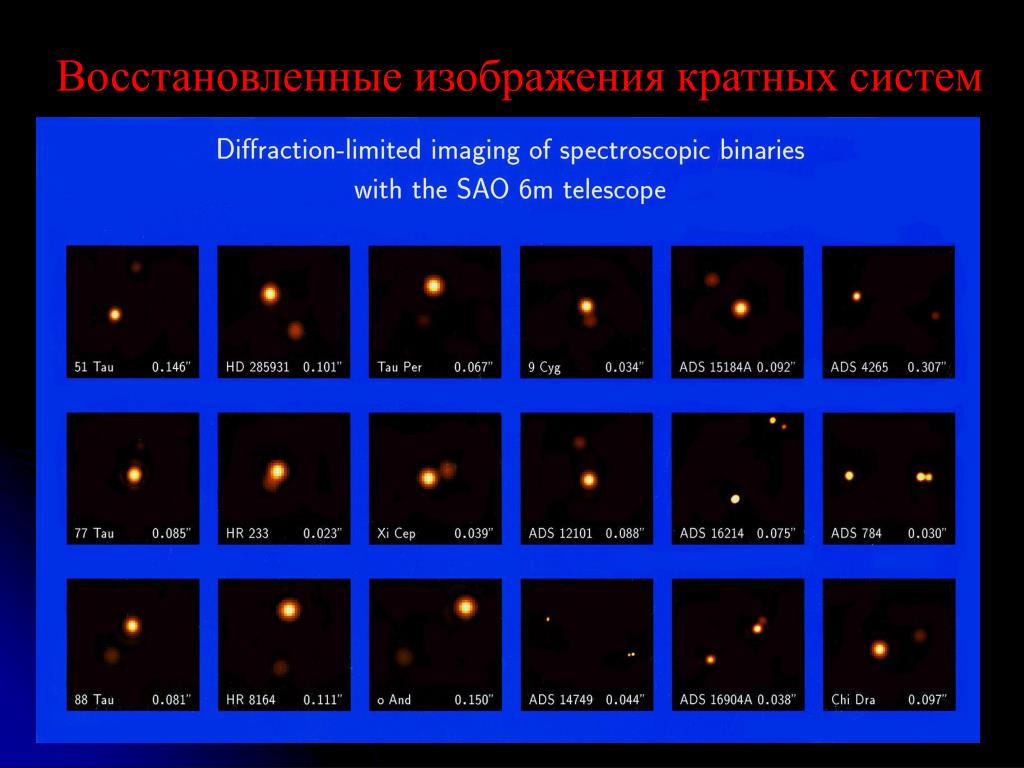

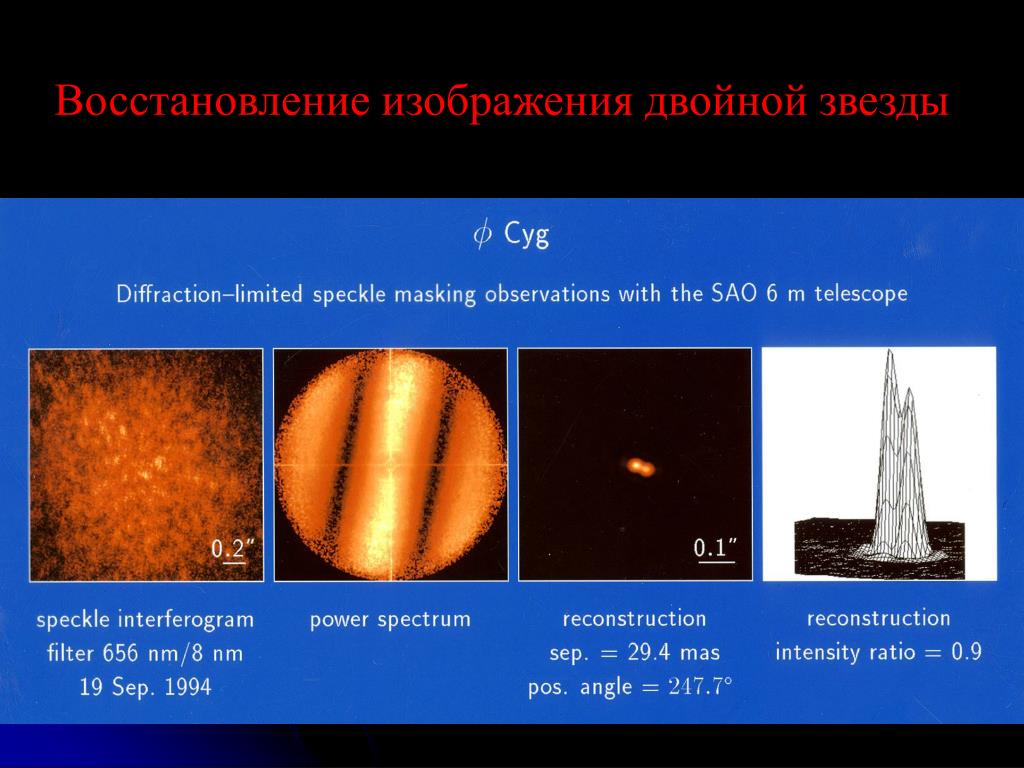

Восстановленное изображение двойной звезды

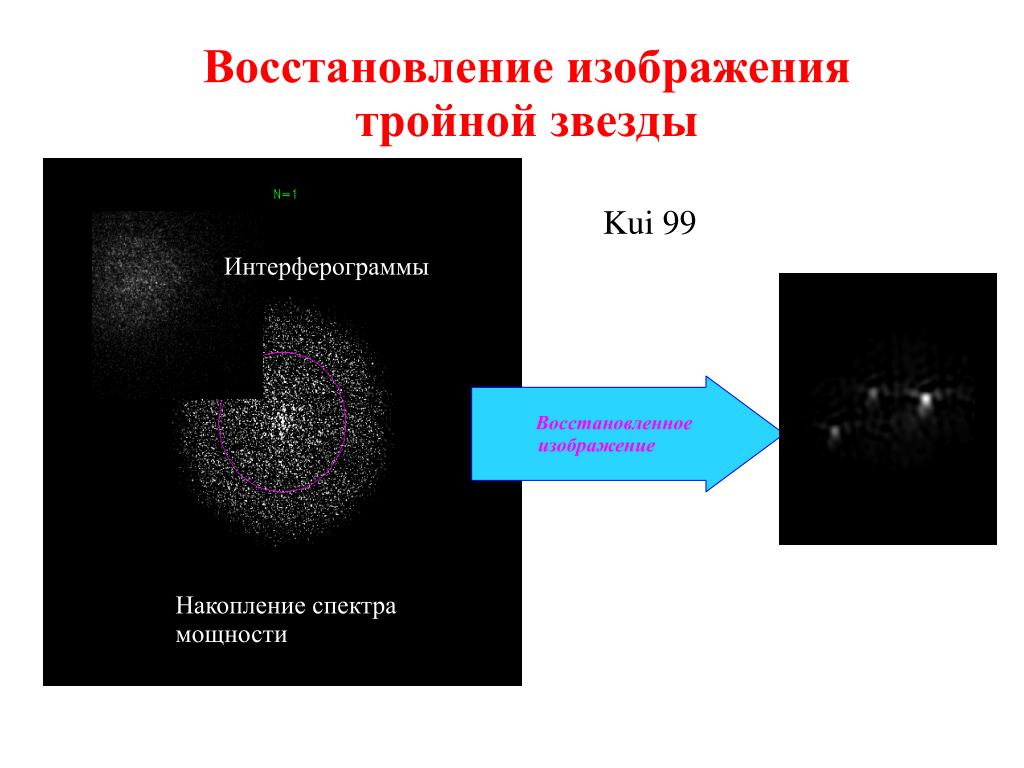

Восстановление изображения тройной звезды

Kui 99

Интерферограммы

Накопление спектра мощности

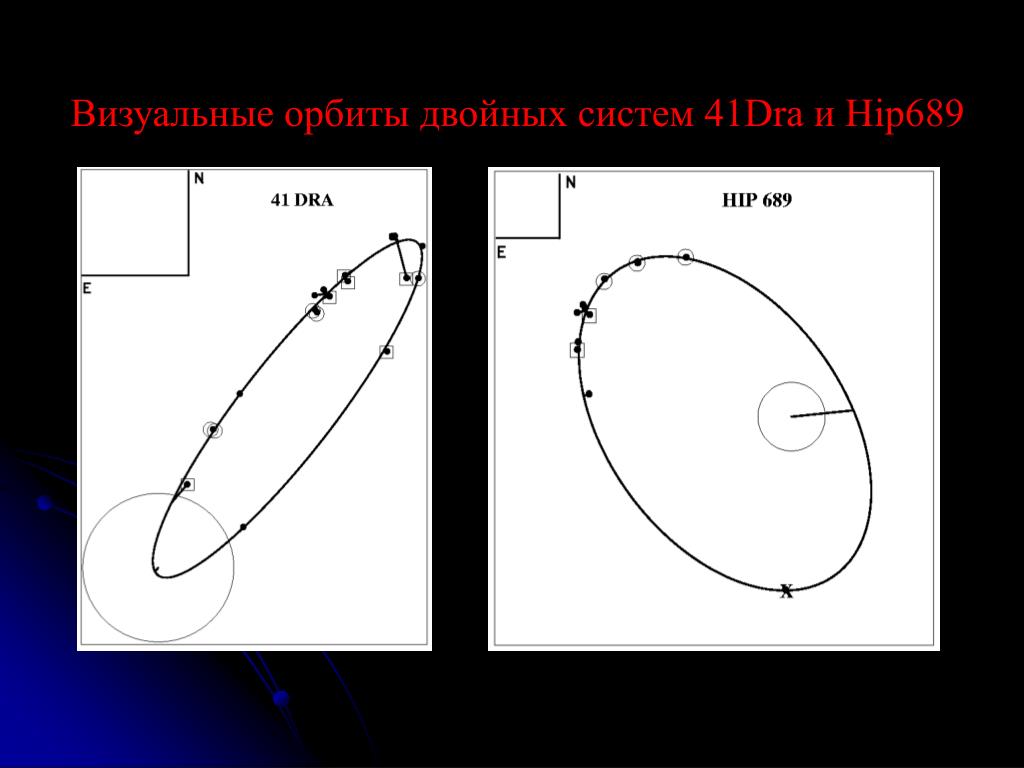

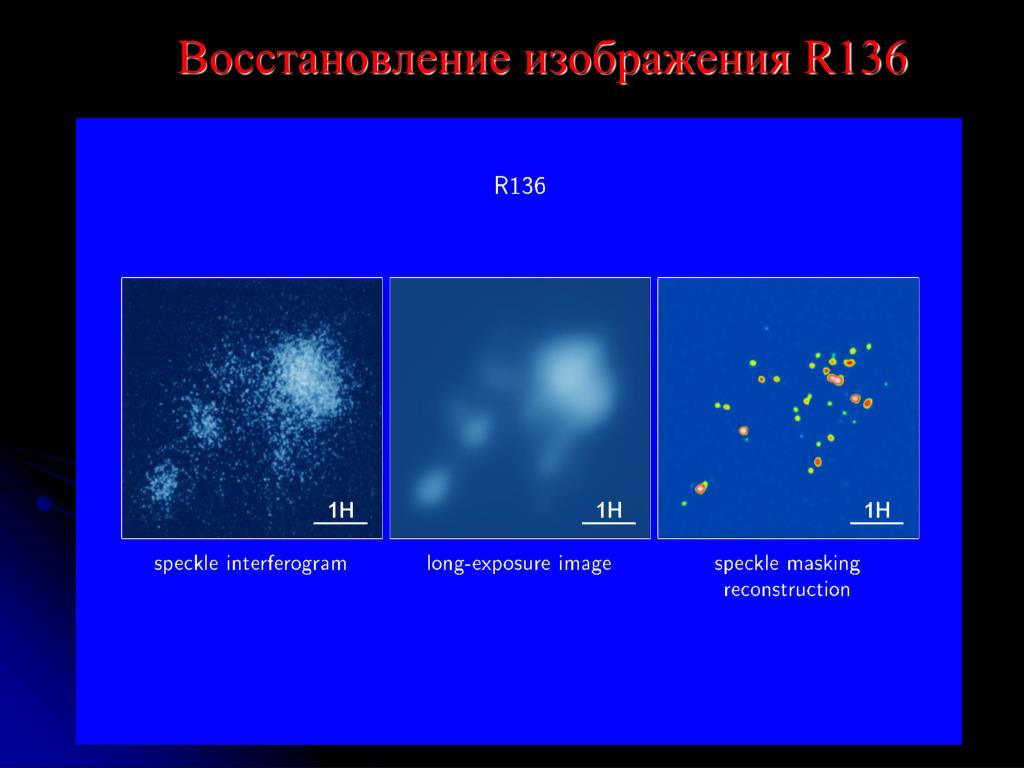

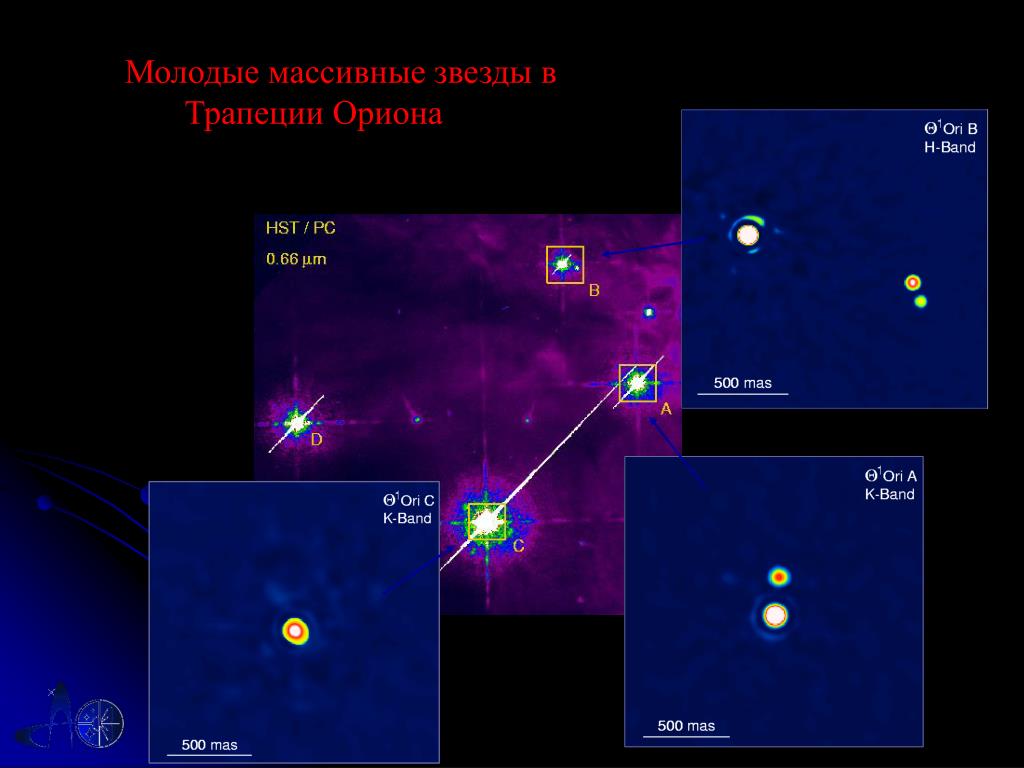

Молодые массивные звезды в систем 41Dra и Hip689

Трапеции Ориона


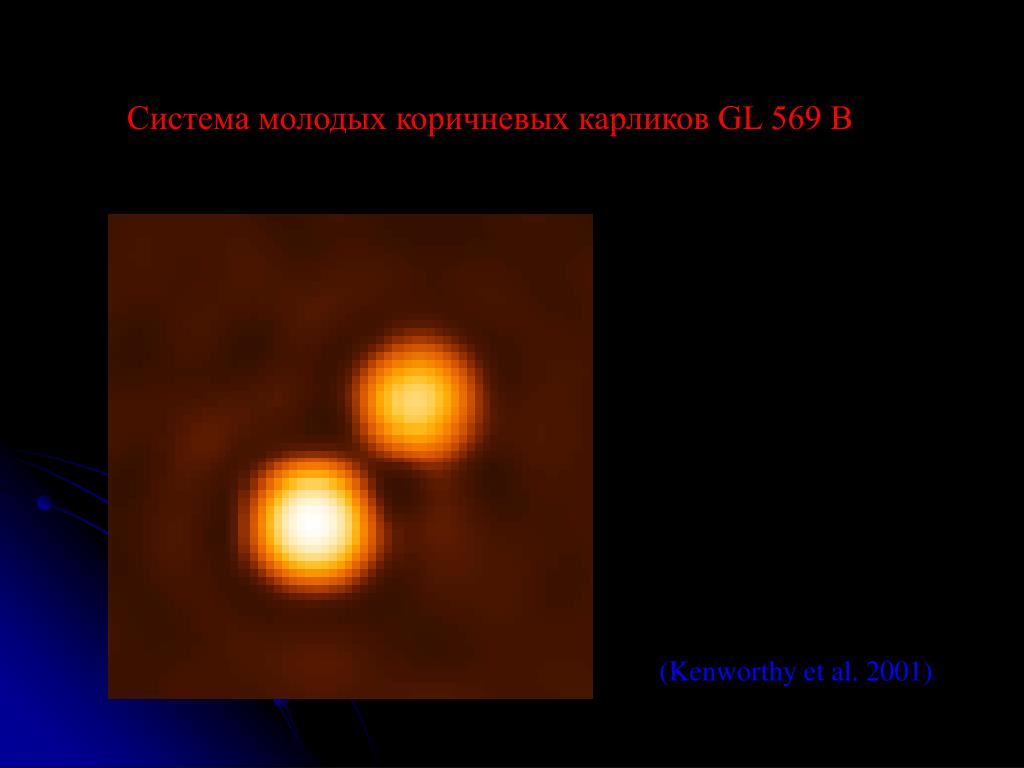

Система молодых коричневых карликов GL 569 B

6 м телескоп

Март 2001, J-полоса

Расст. 89.9 mas (около 1 AU)

Орб. период 3.5 year

Сумма масс 0.115 М_sun

(Kenworthy et al. 2001)

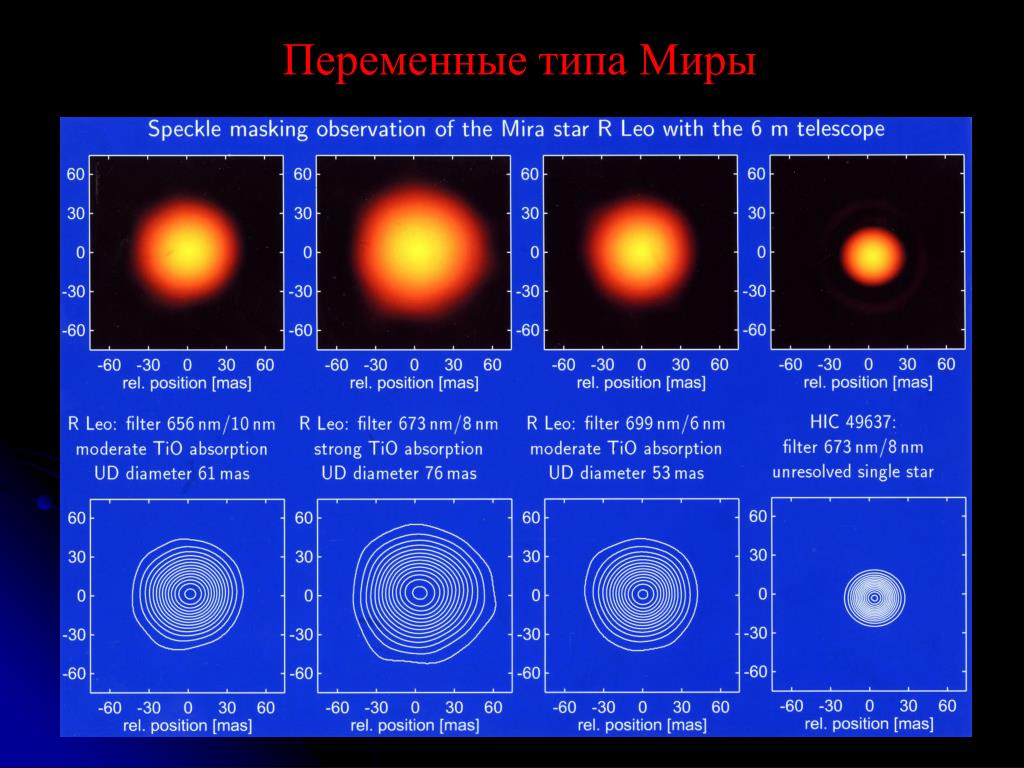

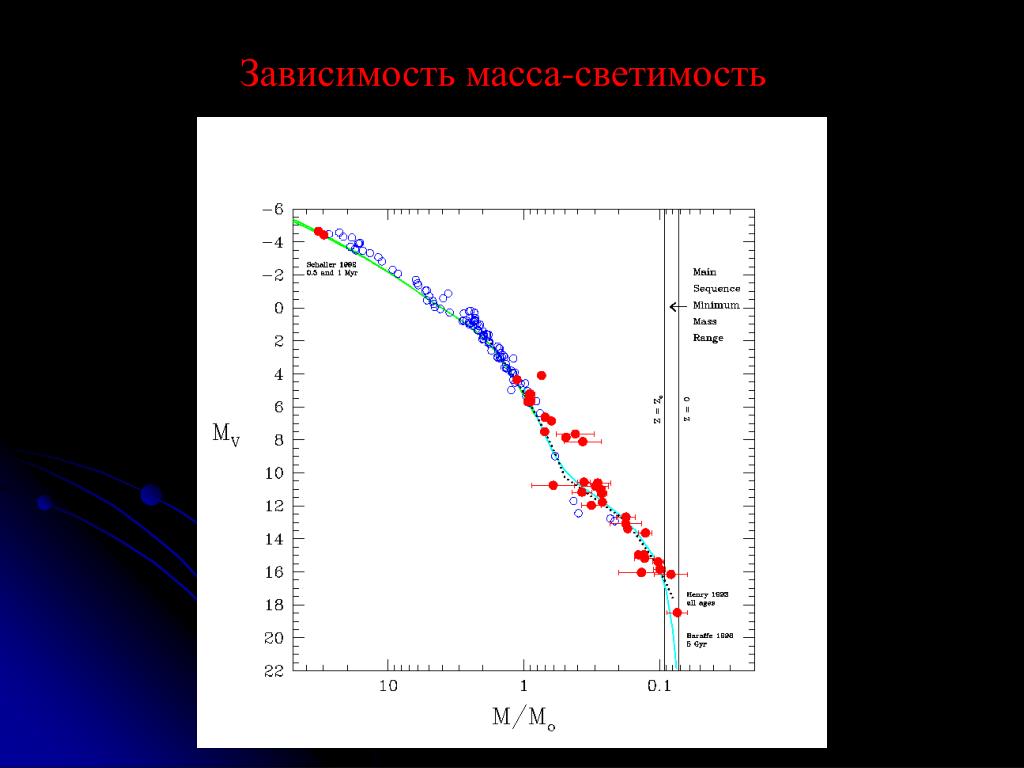

Переменные типа Миры карликов GL 569 B

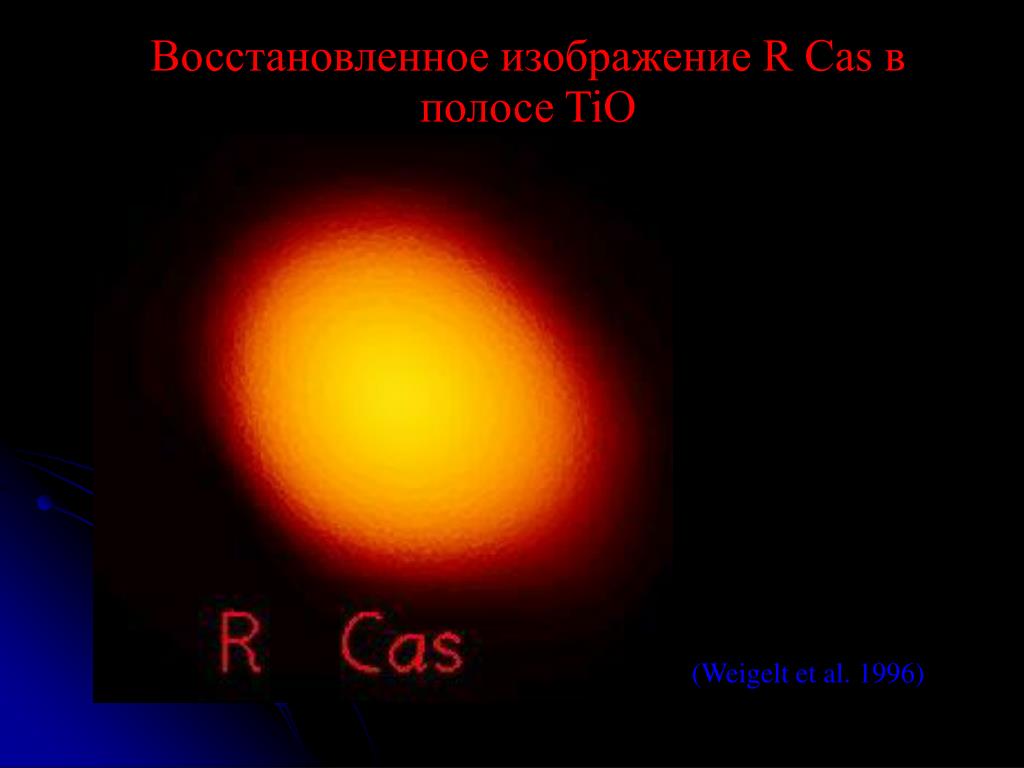

Восстановленное изображение R Cas в полосе TiO

714 nm

(сильное поглощение)

42.3 x 55.6 mas

неоднородный диск

(Weigelt et al. 1996)


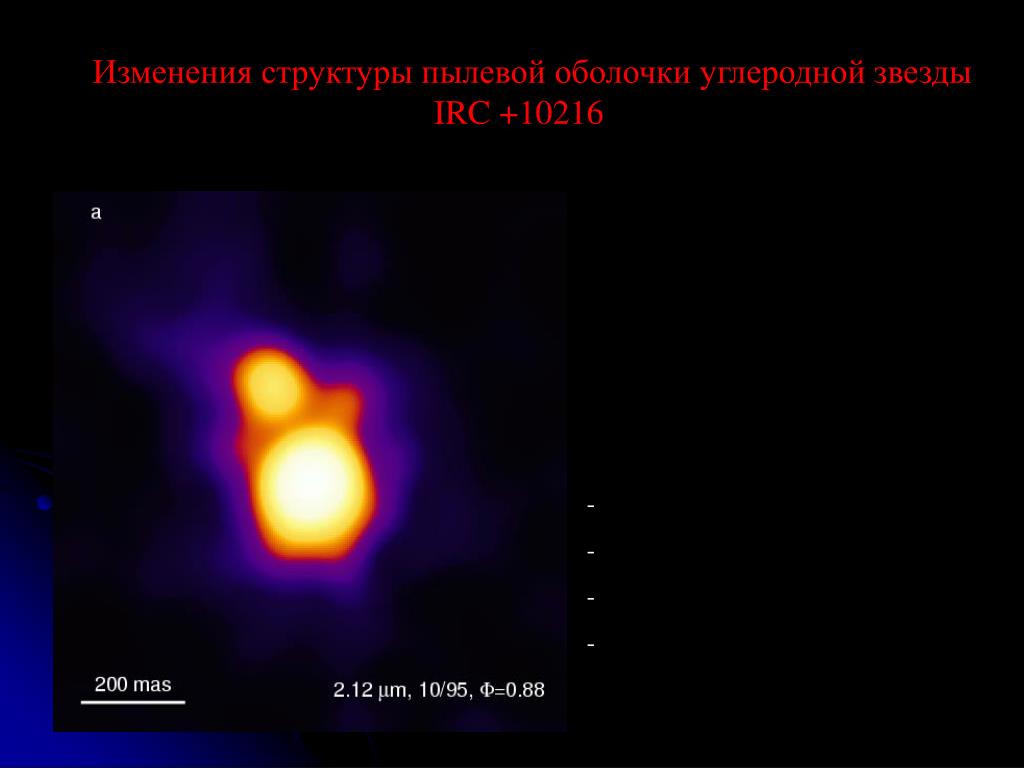

Изменения структуры пылевой оболочки углеродной звезды

IRC +10216

Углеродная звезда – источник космической пыли

Ассиметричная потеря массы, вплоть до 0.0001 M_sun/yr

Период пульсаций 649 d

Тангенциальная скорость 15 km/s

2d-модель переноса излучения

  • источник излучения

  • эффективная температура

  • свойства пыли

  • геометрия


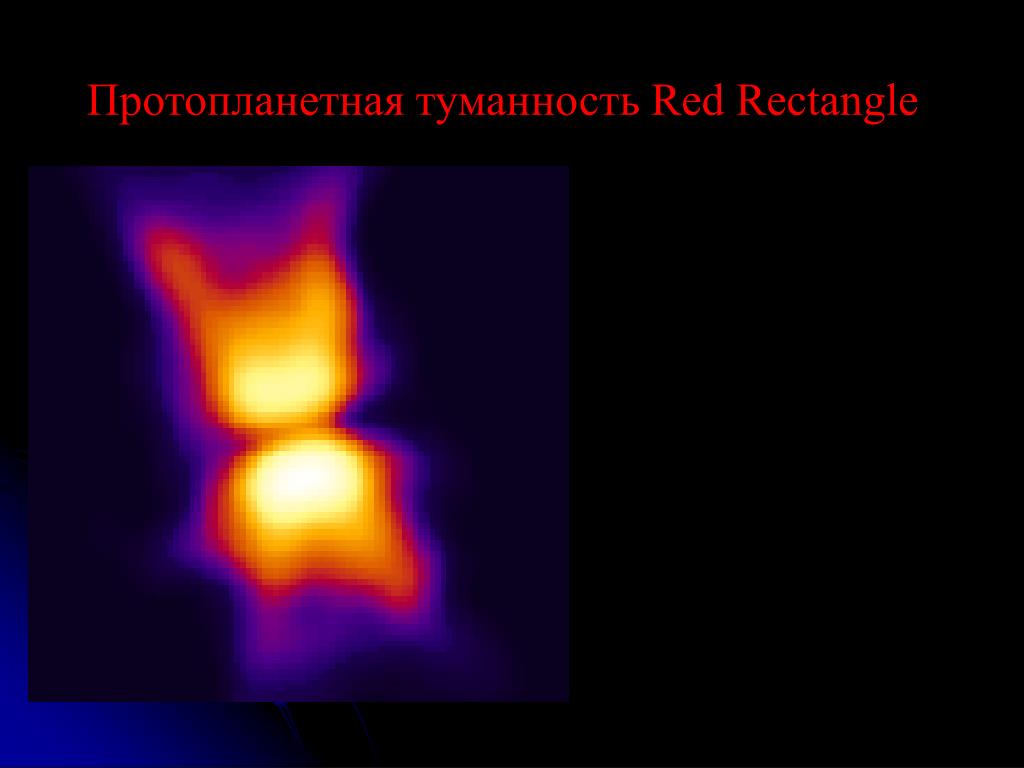

Протопланетная туманность Red Rectangle

Тесная двойная система в центре 3000Lo

Двухполюсные джеты , 70 deg. opn.

Наклон тора 7 deg.

Внутренний радиус тора 30 AU

Внешние области вплоть до 2000 AU

Распределение плотности по закону r^-2

Масса тора 0.25 M_sun

Наибольший размер частиц (2 mm)

Серое поглощение A=28 mag

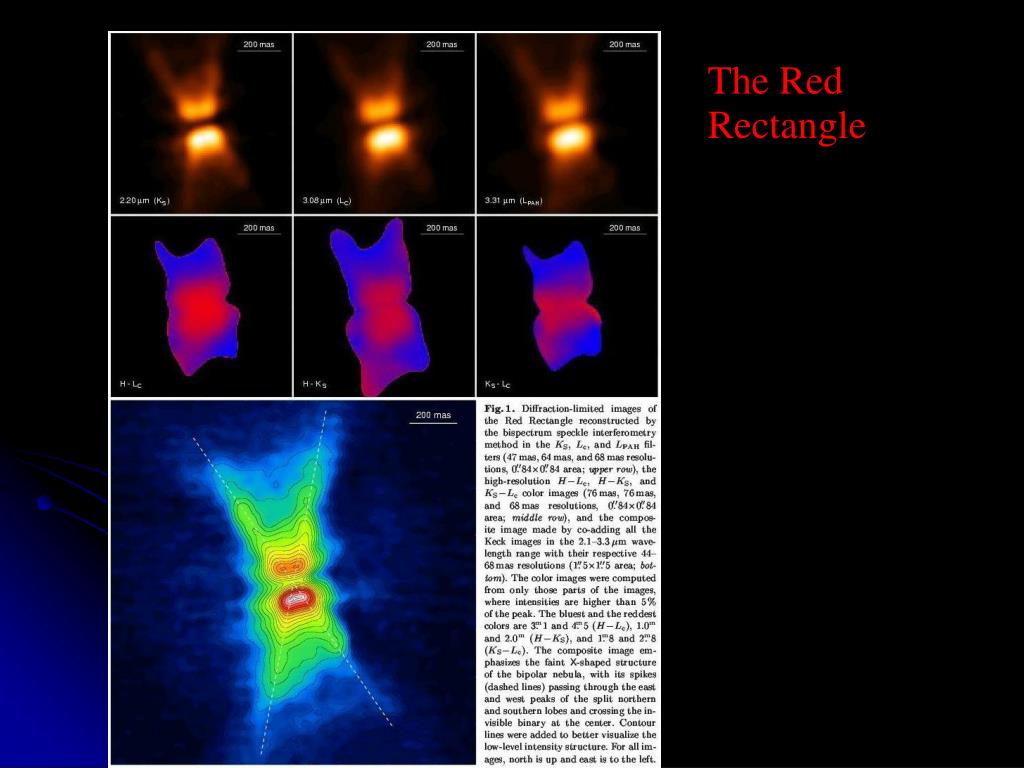

The Red Rectangle Rectangle

6 м БТА + 10 м Keck телескопы

Изображения K-L цвета

(Men’shchikov et al. 2001)


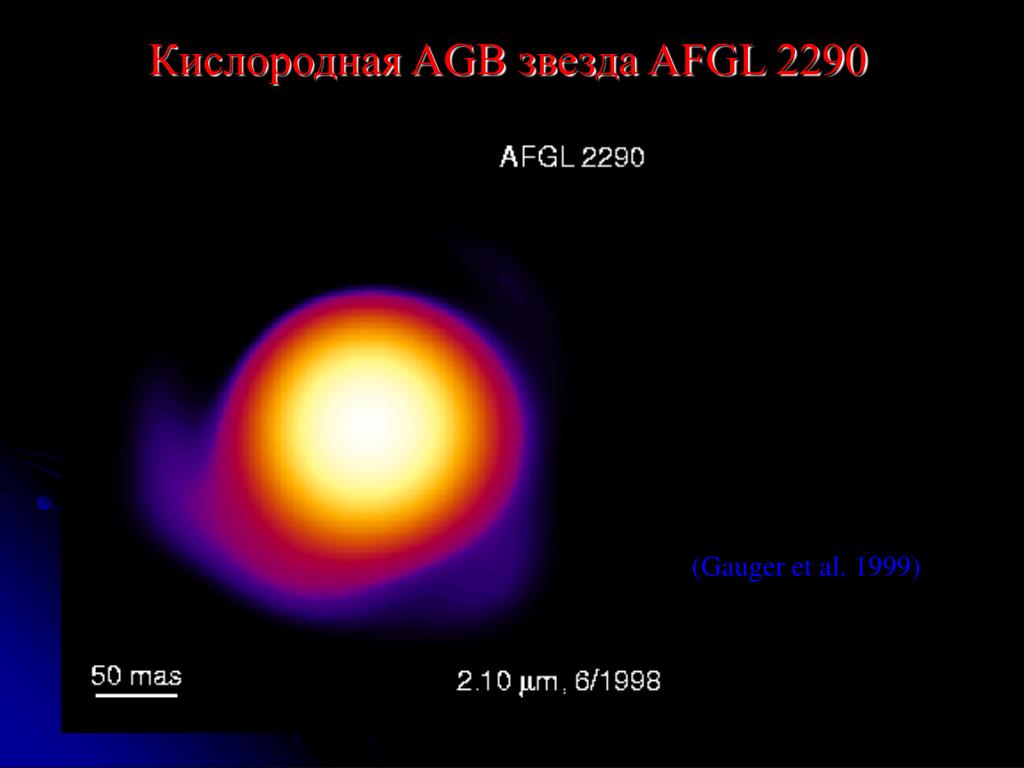

Кислородная AGB звезда AFGL 2290 Rectangle

42 x 50 AU диаметр на расстоянии 0.98 кпк

Температура пыли 800 K на внутренней границе

(Gauger et al. 1999)


Быстро эволюционирующий OH/IR сверхгигант NML Cyg

200 ms поле, K- полоса

Внутренняя граница пылевой оболочки около 105 mas

Кольцеподобное распределение интенсивности

Скорость потери массы 1.2x10^-4 M_sun/yr

Процесс потери массы NML Cyg начался 59 лет назад


Eta carinae vlti

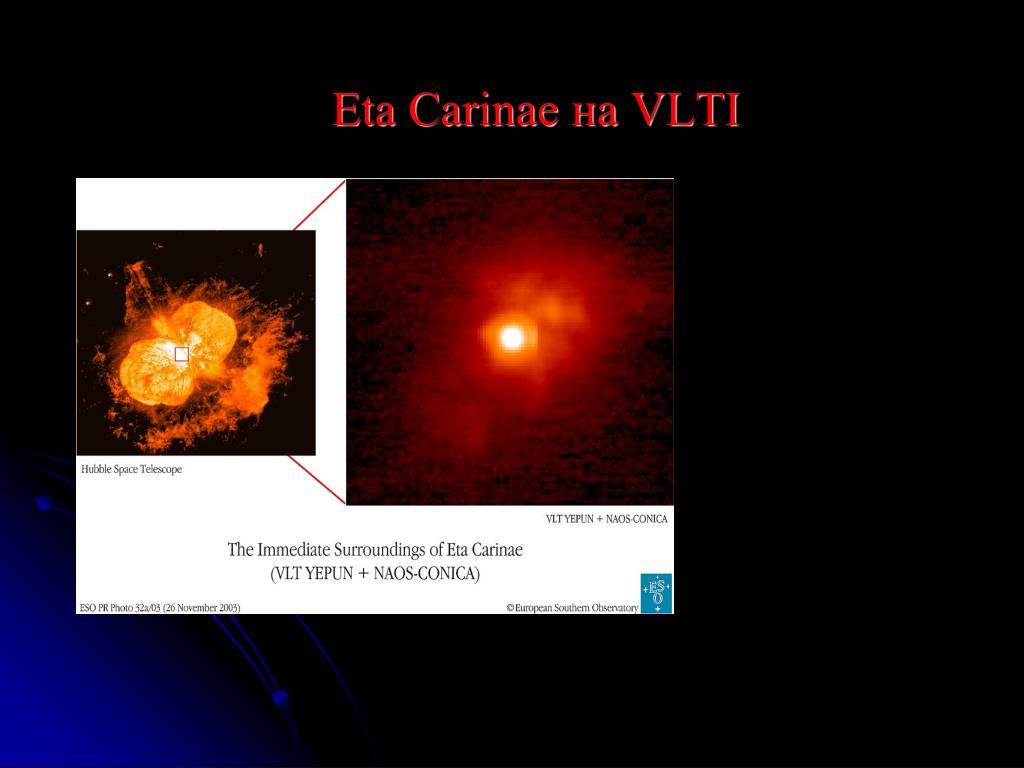

Eta Carinae на VLTI сверхгигант NML Cyg


Eta carinae 2 2 eso

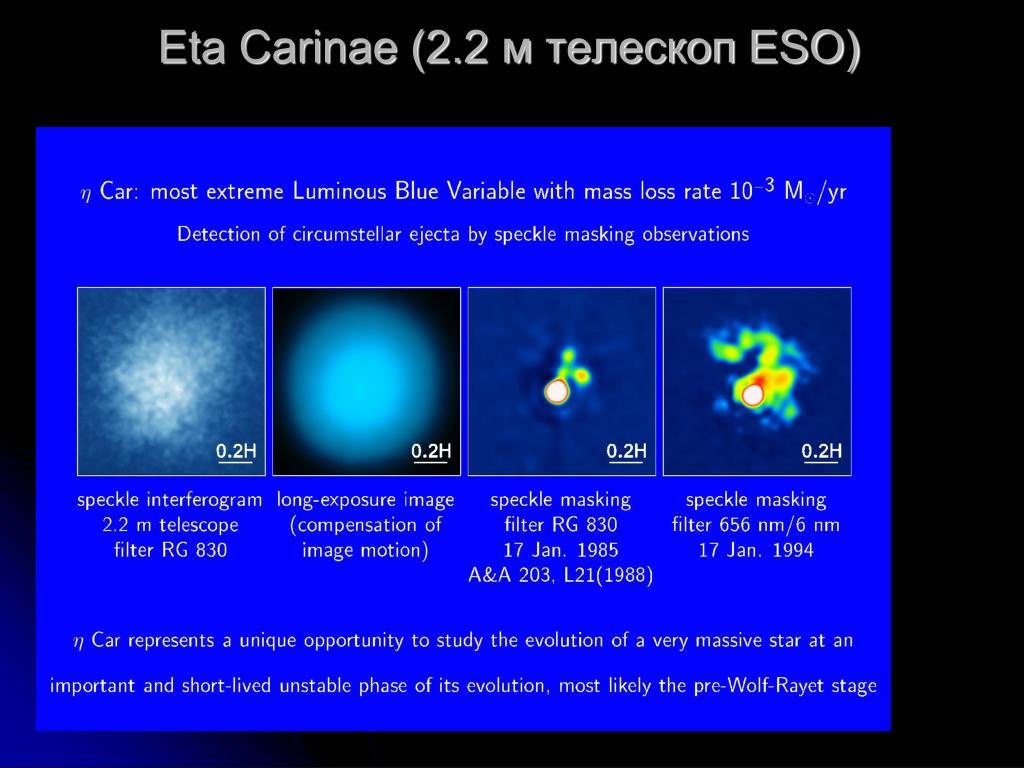

Eta Carinae (2.2 м телескоп ESO) сверхгигант NML Cyg


Eta carinae

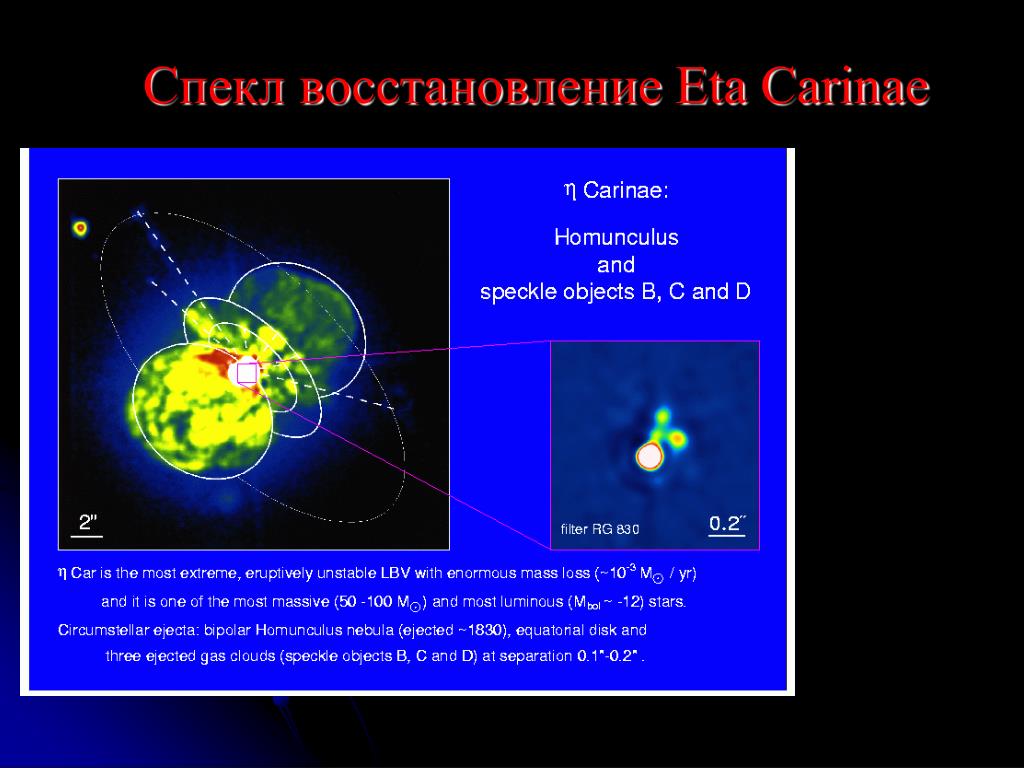

Спекл восстановление Eta Carinae сверхгигант NML Cyg

2.2 м ESO

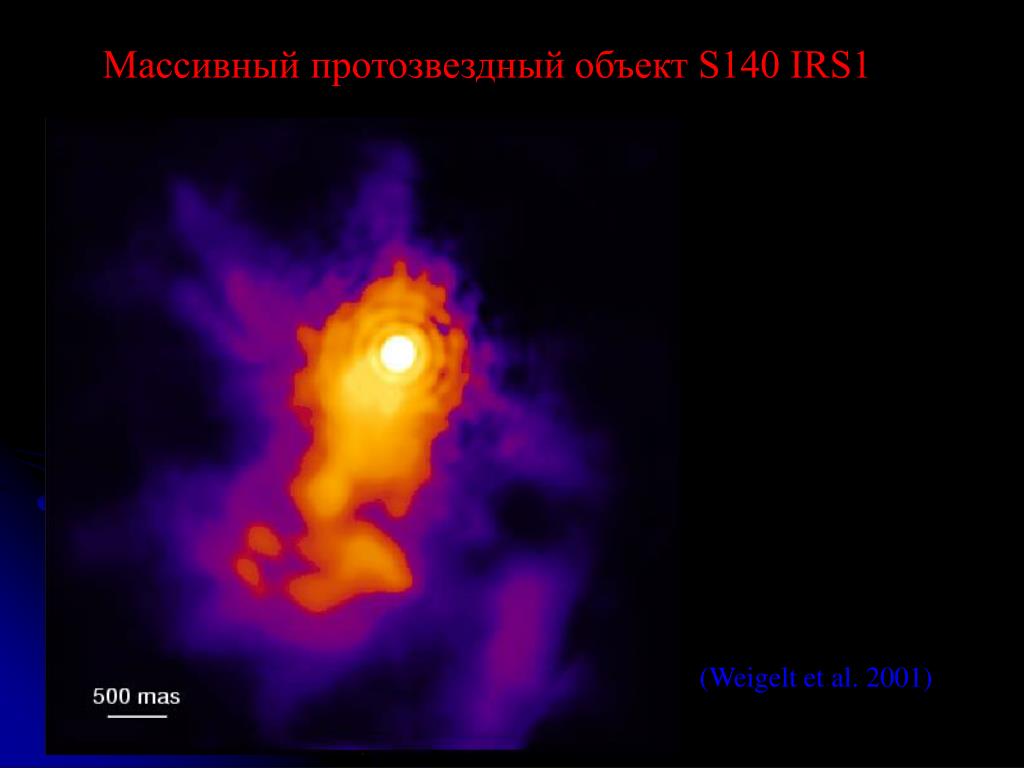

Массивный протозвездный объект S140 IRS1

Внутренняя область:

светимость 2x10^4 Lo

Масса около 20 M_sun,

Av = 30-50 mag

Двухполюсные джеты (в К-полосе виден только южный джет)

Динамическая область8 magn. для поля 13 x 21 arcsec

(Weigelt et al. 2001)


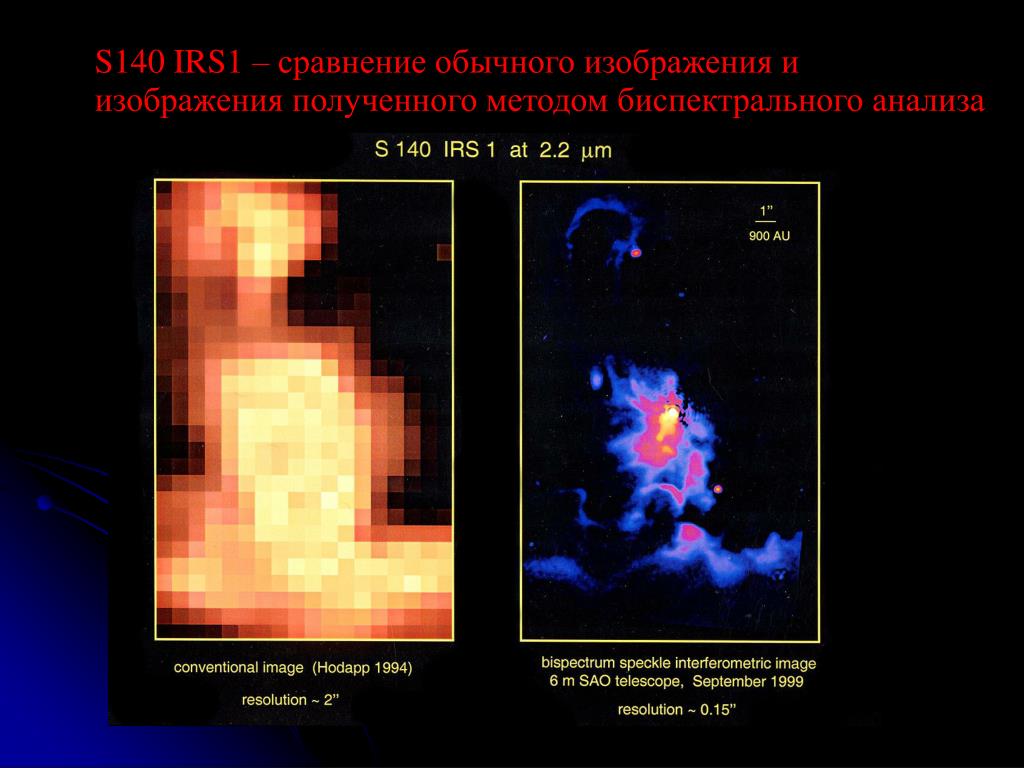

S140 IRS1 – сравнение обычного изображения и изображения полученного методом биспектрального анализа


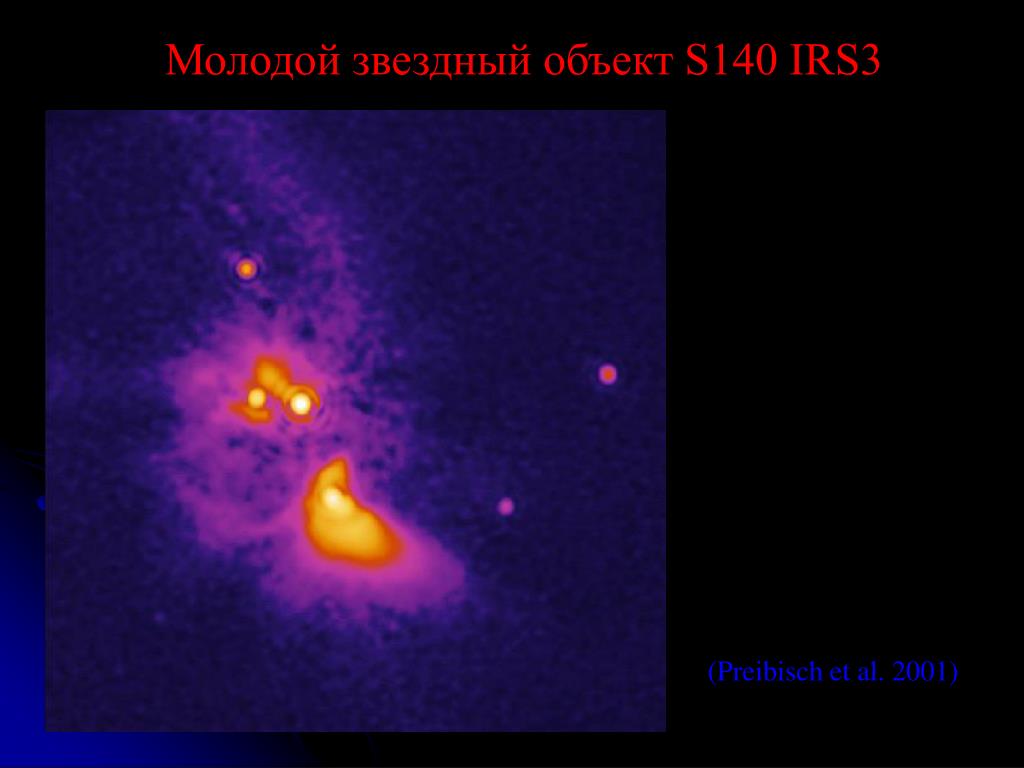

Молодой звездный объект S140 IRS3 изображения и изображения полученного методом биспектрального анализа

Изображение в К-полосе

7 x 7 arcsec

Тройная система

(Preibisch et al. 2001)


Сейферт 2 галактика NGC 1068 изображения и изображения полученного методом биспектрального анализа

К и Н полосы

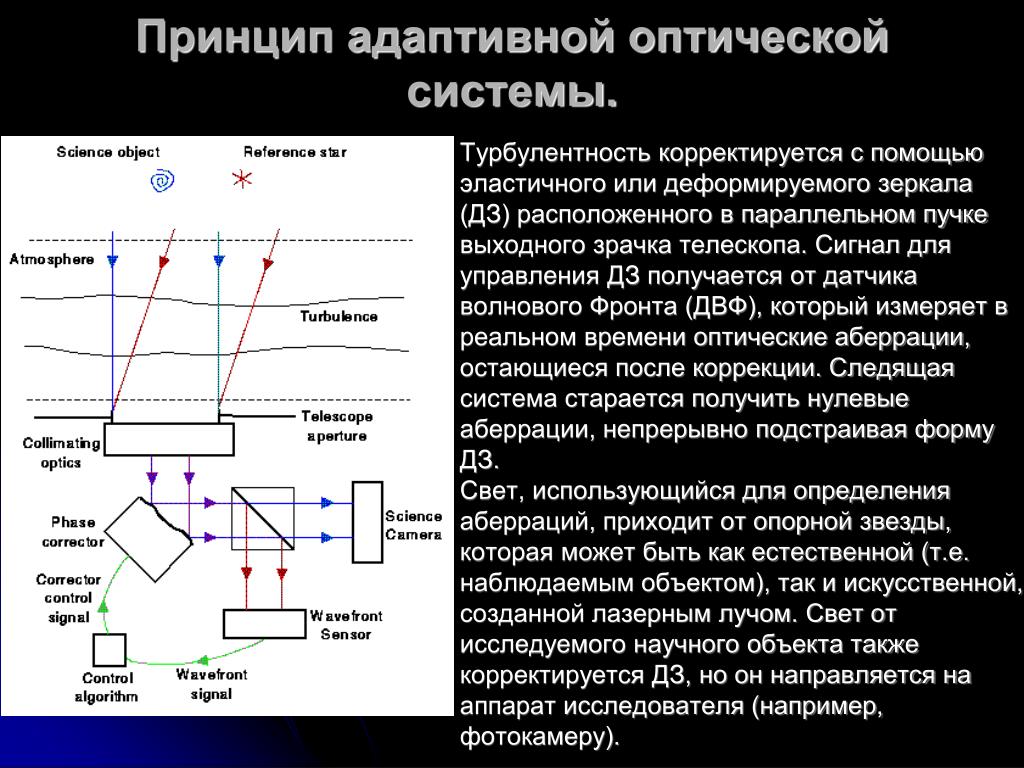

Принцип адаптивной оптической системы.

Турбулентность корректируется с помощью эластичного или деформируемого зеркала (ДЗ) расположенного в параллельном пучке выходного зрачка телескопа. Сигнал для управления ДЗ получается от датчика волнового Фронта (ДВФ), который измеряет в реальном времени оптические аберрации, остающиеся после коррекции. Следящая система старается получить нулевые аберрации, непрерывно подстраивая форму ДЗ. Свет, использующийся для определения аберраций, приходит от опорной звезды, которая может быть как естественной (т.е. наблюдаемым объектом), так и искусственной, созданной лазерным лучом. Свет от исследуемого научного объекта также корректируется ДЗ, но он направляется на аппарат исследователя (например, фотокамеру).

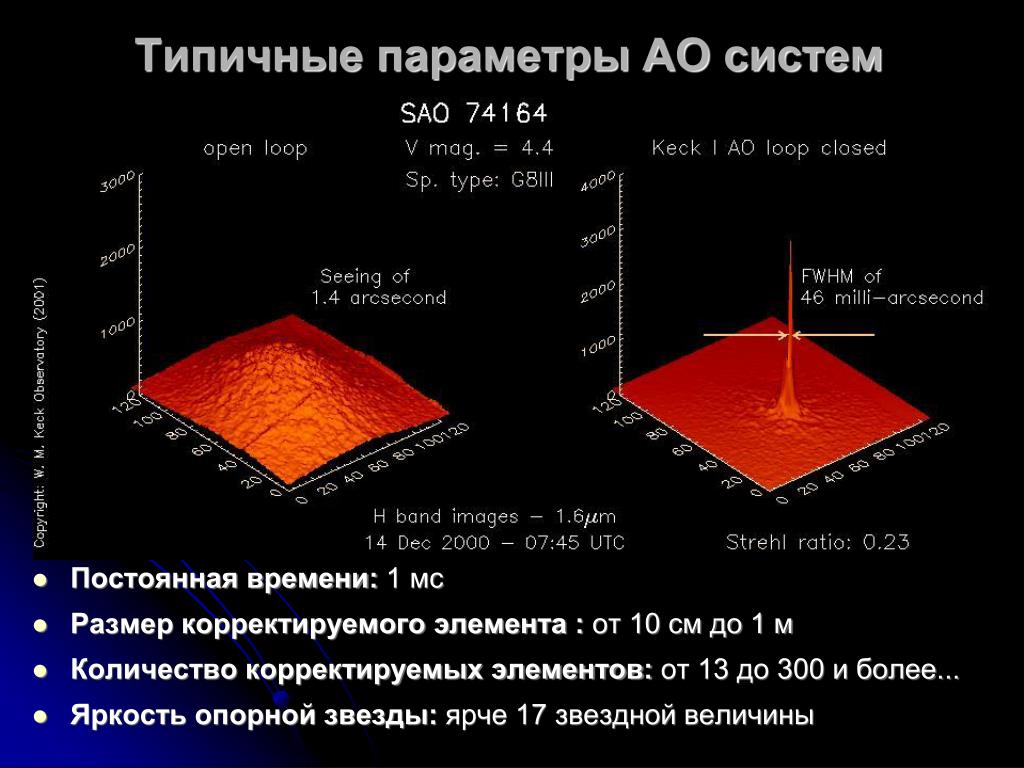

Типичные параметры АО систем системы.

  • Постоянная времени: 1 мс

  • Размер корректируемого элемента : от 10 см до 1 м

  • Количество корректируемых элементов: от 13 до 300 и более...

  • Яркость опорной звезды: ярче 17 звездной величины

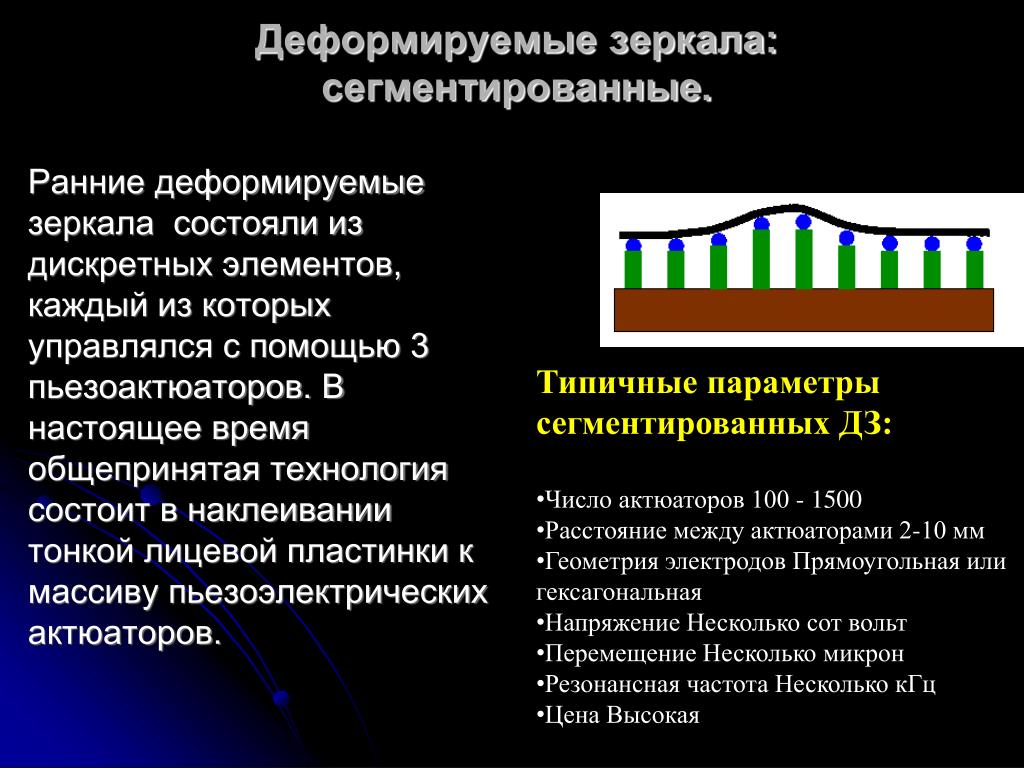

Деформируемые зеркала: сегментированные.

Ранние деформируемые зеркала состояли из дискретных элементов, каждый из которых управлялся с помощью 3 пьезоактюаторов. В настоящее время общепринятая технология состоит в наклеиваниитонкой лицевой пластинки к массиву пьезоэлектрических актюаторов.

  • Типичные параметры сегментированных ДЗ:

  • Число актюаторов 100 - 1500

  • Расстояние между актюаторами 2-10 мм

  • Геометрия электродов Прямоугольная или гексагональная

  • Напряжение Несколько сот вольт

  • Перемещение Несколько микрон

  • Резонансная частота Несколько кГц

  • Цена Высокая

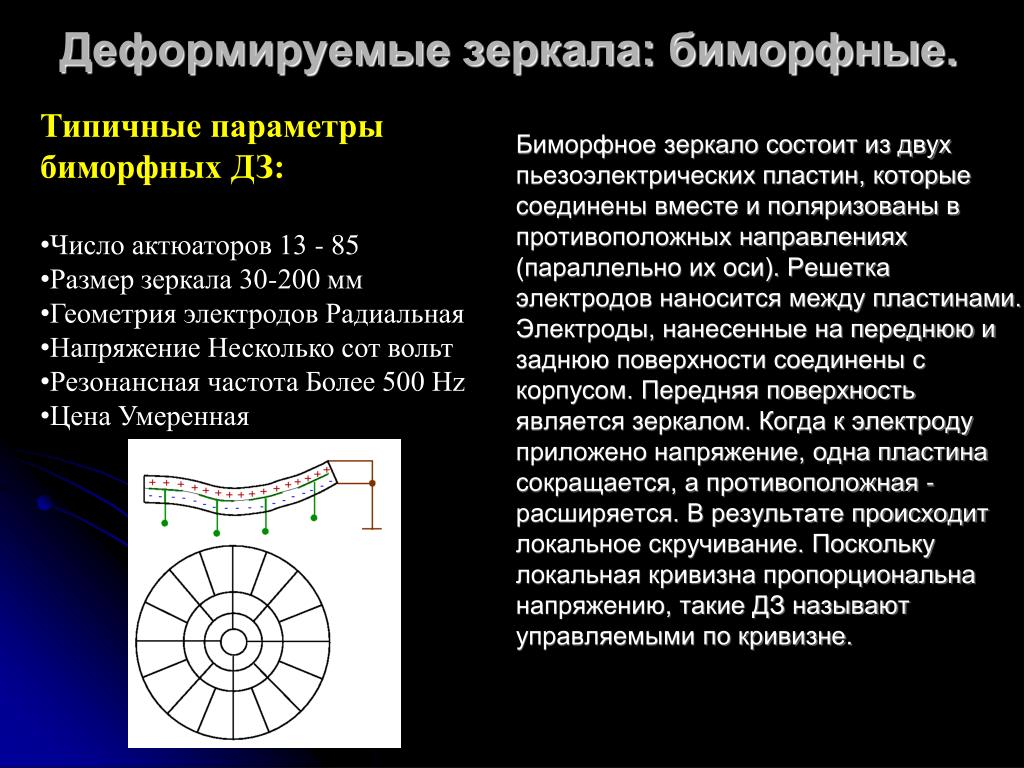

Деформируемые зеркала: биморфные.

  • Типичные параметры биморфных ДЗ:

  • Число актюаторов 13 - 85

  • Размер зеркала 30-200 мм

  • Геометрия электродов Радиальная

  • Напряжение Несколько сот вольт

  • Резонансная частота Более 500 Hz

  • Цена Умеренная

Биморфное зеркало состоит из двух пьезоэлектрических пластин, которые соединены вместе и поляризованы в противоположных направлениях (параллельно их оси). Решетка электродов наносится между пластинами. Электроды, нанесенные на переднюю и заднюю поверхности соединены с корпусом. Передняя поверхность является зеркалом. Когда к электроду приложено напряжение, одна пластина сокращается, а противоположная - расширяется. В результате происходит локальное скручивание. Поскольку локальная кривизна пропорциональна напряжению, такие ДЗ называют управляемыми по кривизне.

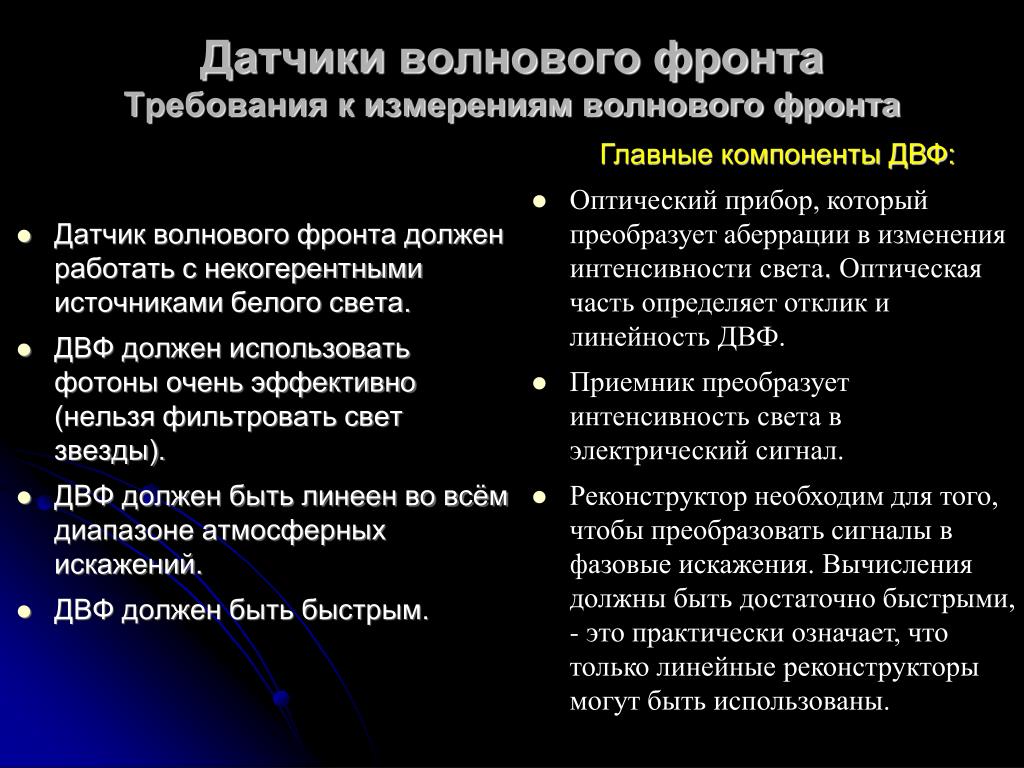

Датчики волнового фронта биморфные.Требования к измерениям волнового фронта

  • Главные компоненты ДВФ:

  • Оптический прибор, который преобразует аберрации в изменения интенсивности света. Оптическая часть определяет отклик и линейность ДВФ.

  • Приемник преобразует интенсивность света в электрический сигнал.

  • Реконструктор необходим для того, чтобы преобразовать сигналы в фазовые искажения. Вычисления должны быть достаточно быстрыми, - это практически означает, что только линейные реконструкторы могут быть использованы.

  • Датчик волнового фронта должен работать с некогерентными источниками белого света.

  • ДВФ должен использовать фотоны очень эффективно (нельзя фильтровать свет звезды).

  • ДВФ должен быть линеен во всём диапазоне атмосферных искажений.

  • ДВФ должен быть быстрым.


ДВФ Шака - Гартмана. биморфные.

Когда приходящий волновой фронт плоский, все изображения расположены в правильной сетке, определенной геометрией матрицы линз. Как только волновой фронт искажается, изображения смещаются со своих номинальныхположений.Смещения центроидов изображения в двух ортогональных направлениях пропорциональны среднимнаклонам волнового фронта в этих направлениях по суб-апертурам. Таким образом, ДВФ Шака-Гартмана измеряет наклоны волнового фронта. Сам волновой фронтреконструируется из массива измеренных наклонов с точностью до константы, которая не играет роли для изображения. РазрешениеДВФ Ш-Г равно размеру суб-апертуры.

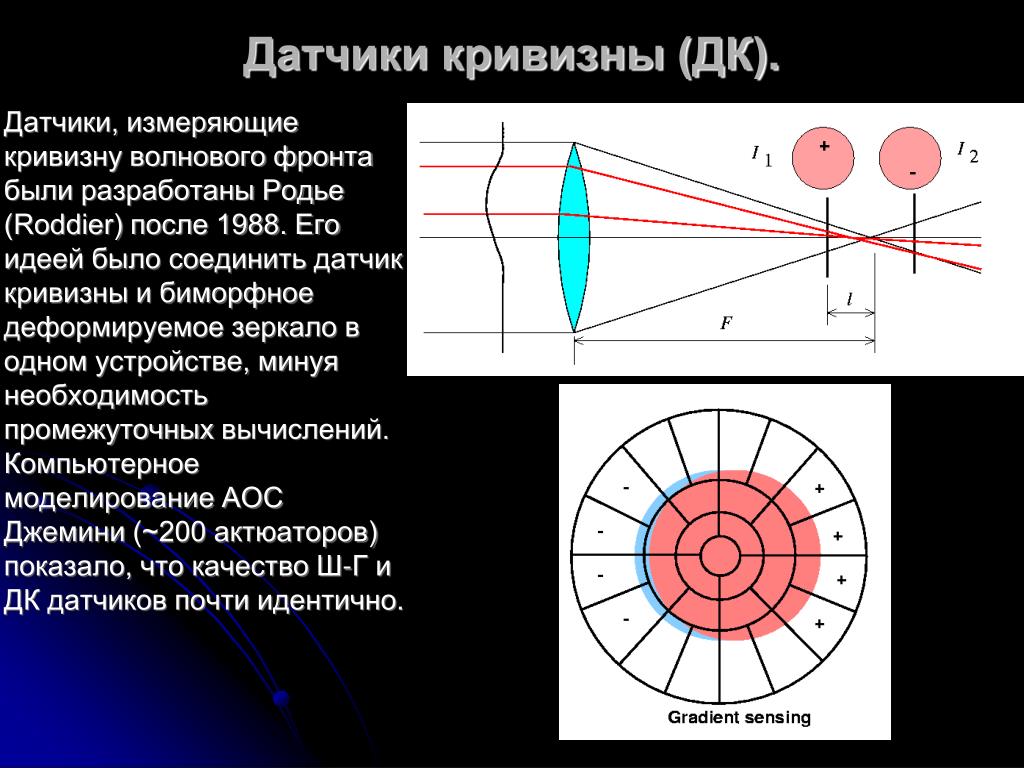

Датчики кривизны (ДК) биморфные..

Датчики, измеряющие кривизну волнового фронта были разработаны Родье (Roddier) после 1988. Его идеей было соединитьдатчик кривизны и биморфное деформируемое зеркало в одном устройстве, минуя необходимость промежуточныхвычислений.Компьютерноемоделирование АОС Джемини(~200 актюаторов) показало, что качество Ш-Г и ДК датчиков почти идентично.

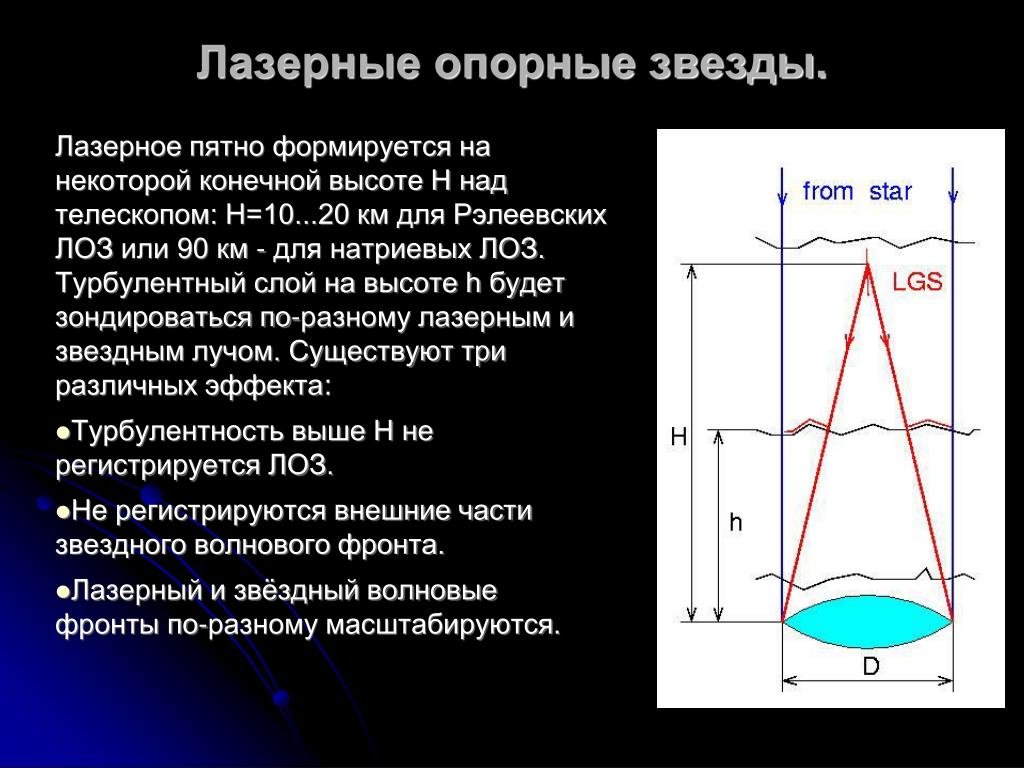

Лазерные опорные звезды биморфные..

Лазерное пятно формируется на некоторой конечной высоте H над телескопом: H=10...20 км для Рэлеевских ЛОЗили 90 км - для натриевых ЛОЗ. Турбулентный слой на высоте h будет зондироваться по-разному лазерным и звезднымлучом. Существуют три различных эффекта:

  • Турбулентность выше H не регистрируется ЛОЗ.

  • Не регистрируются внешние части звездного волнового фронта.

  • Лазерный и звёздный волновые фронты по-разному масштабируются.


Многосопряженная Адаптивная оптика.

Много-Сопряженная Адаптивная Оптика (МСАО) - дальнейшее развитие концепции АО. Она заключается в исправлениитурбулентности в трёх измерениях с помощью более чем одного деформирумого зеркала (ДЗ). Каждое ДЗ оптически сопряжено с определенным расстоянием от телескопа. Мы называем это расстояние сопряженной высотой,хотя термин дальность был бы более правилен. Преимущество МСАО - уменьшенный анизопланатизм, следовательно,увеличенное поле зрения исправленного изображения.


Заключительные замечания оптика

Ограничения: блеск, поле зрения, обработка данных

Спекл-интерферометрия –-> эволюция к длиннобазовым интерферометрам (VLTI, Keck, LBT,…)

Данные, полученные на одиночном телескопе (короткая база), остаются важными для астрофизической интерпретации

Проблема стабильности PSF для сегментированных зеркал

В комбинации с спектроскопией – новый источник знаний

Будущее интерферометрии в космосе


Спасибо ! оптика
