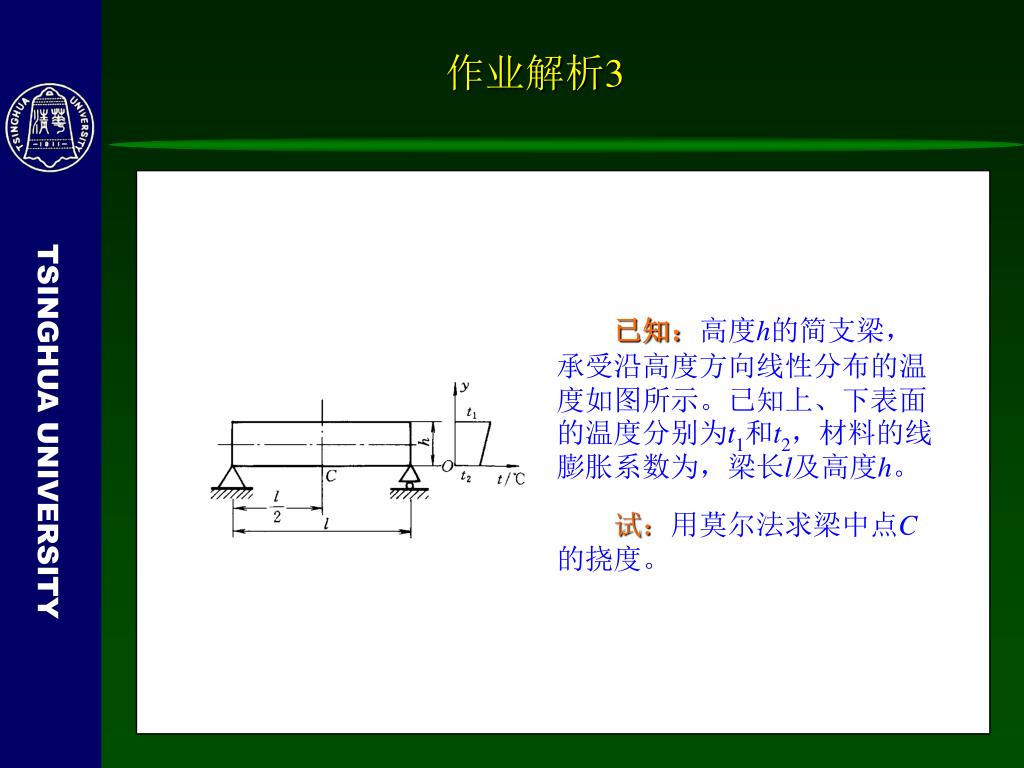

  1. 作业解析3 已知：高度h的简支梁，承受沿高度方向线性分布的温度如图所示。已知上、下表面的温度分别为t1和t2，材料的线膨胀系数为，梁长l及高度h。 试：用莫尔法求梁中点C的挠度。

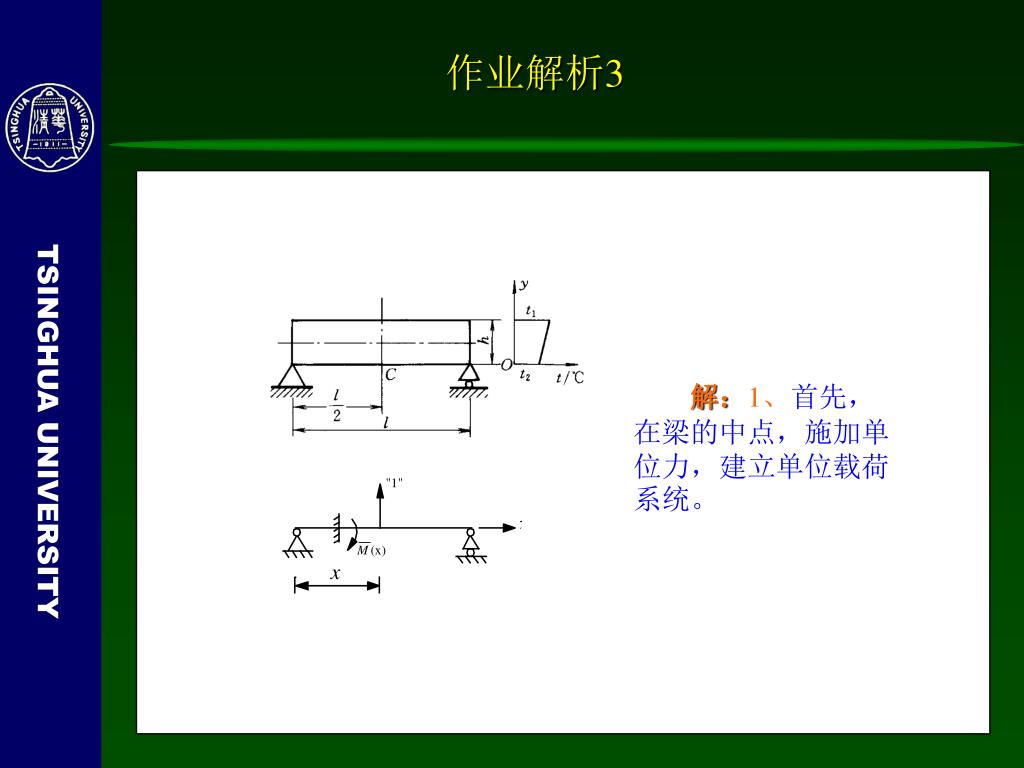

  2. 作业解析3 解：1、首先，在梁的中点，施加单位力，建立单位载荷系统。

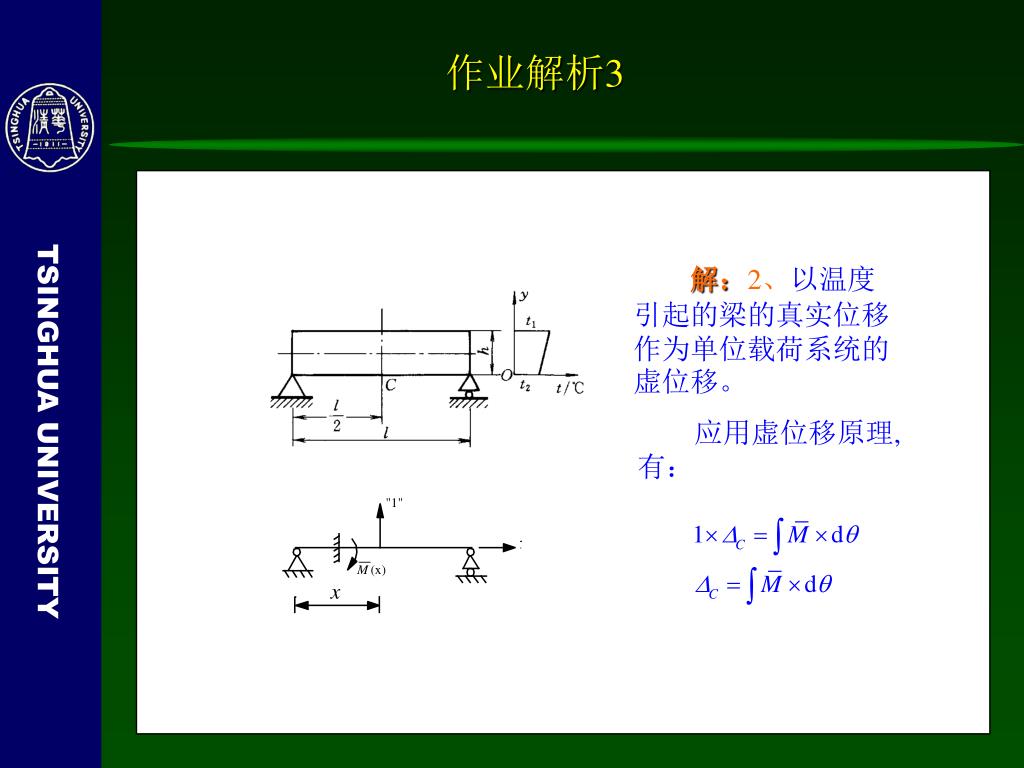

  3. 作业解析3 解：2、以温度引起的梁的真实位移作为单位载荷系统的虚位移。 应用虚位移原理,有：

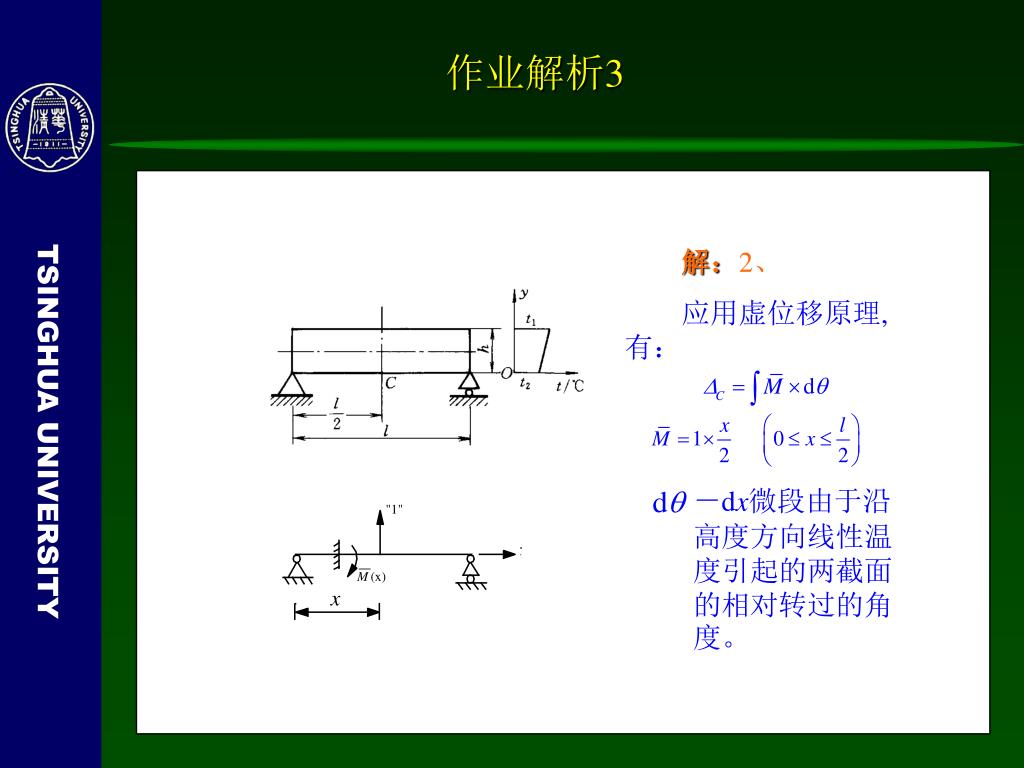

  4. －dx微段由于沿高度方向线性温度引起的两截面的相对转过的角度。－dx微段由于沿高度方向线性温度引起的两截面的相对转过的角度。 作业解析3 解：2、 应用虚位移原理,有：

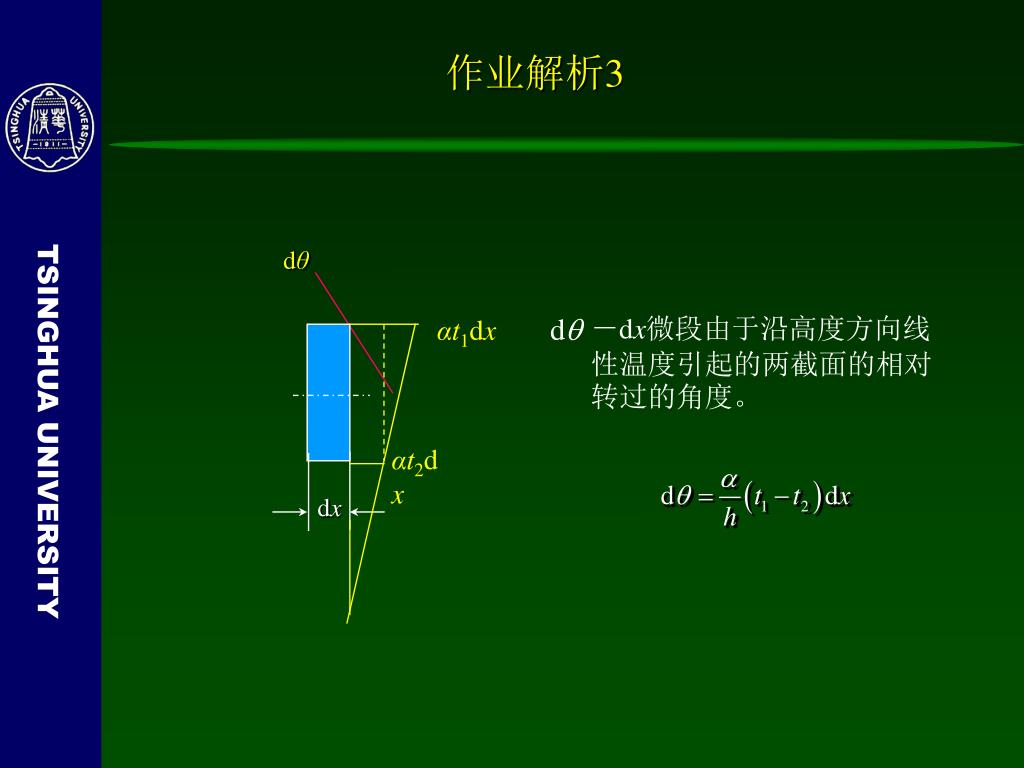

  5. dθ －dx微段由于沿高度方向线性温度引起的两截面的相对转过的角度。 αt1dx dx αt2dx 作业解析3

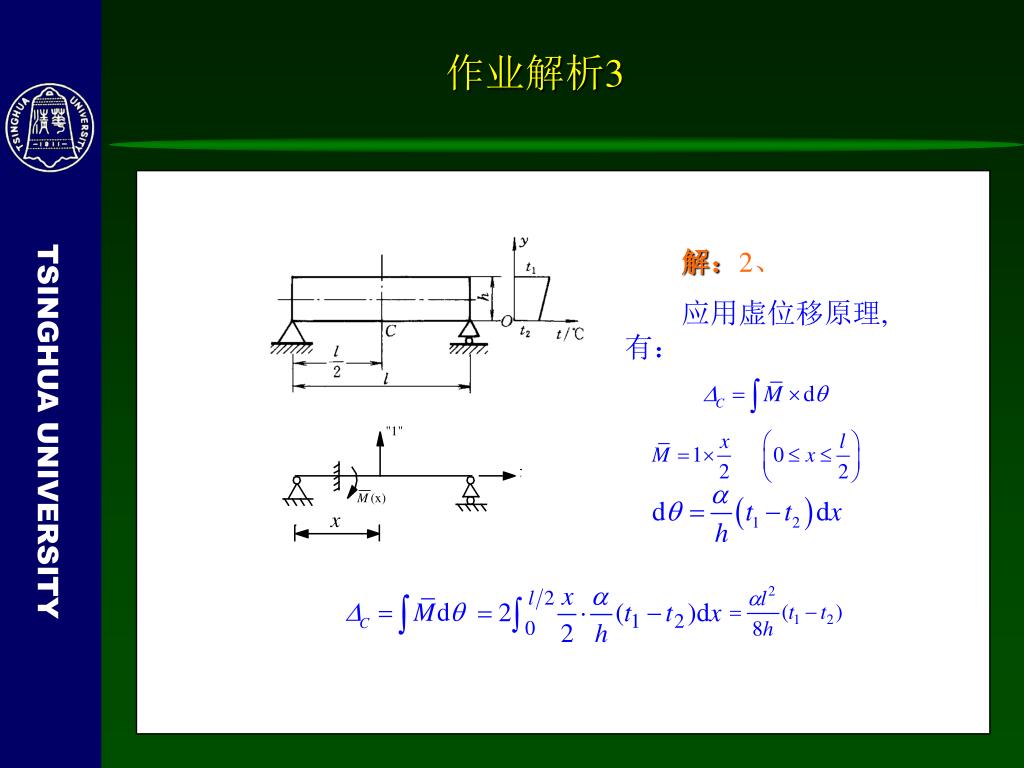

  6. 作业解析3 解：2、 应用虚位移原理,有：
