7-1 求变增益特性的描述函数 。

7-1 求变增益特性的描述函数 。. 解： 由等效结构图， N 1 所在环节是线性的，即 N 1 = k 1 ；. 查表，得死区特性的描述函数为. 7-3 具有非线性环节的控制系统如习题７－３图所示，试用描述函数法分析周期运动的稳定性，并确定自振荡的振幅和频率。. 解： 首先变换成典型结构： 由于在用描述函数分析稳定性和自振荡时，不考虑 r ( t ) 的作用，故设 r ( t )=0 。 再根据结构图中信号间的相互关系，可变换成下图的典型结构。. 由结构图知，非线性特性是滞环继电特性： M =1 ， h =0.2 ，故.

lilike
Download Presentation

7-1 求变增益特性的描述函数 。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

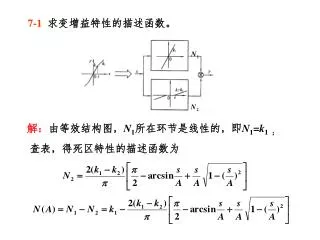

  1. 7-1 求变增益特性的描述函数。 解：由等效结构图，N1所在环节是线性的，即N1=k1 ； 查表，得死区特性的描述函数为

  2. 7-3具有非线性环节的控制系统如习题７－３图所示，试用描述函数法分析周期运动的稳定性，并确定自振荡的振幅和频率。 解：首先变换成典型结构： 由于在用描述函数分析稳定性和自振荡时，不考虑r(t)的作用，故设r(t)=0。 再根据结构图中信号间的相互关系，可变换成下图的典型结构。

  3. 由结构图知，非线性特性是滞环继电特性：M=1，h=0.2，故 画出1/N(A)曲线与G(j)曲线如下图所示。

  4. 令与的实部、虚部分别相等得 两式联立求解得 提示：求自振点的振幅和频率时，用下式往往更容易：
