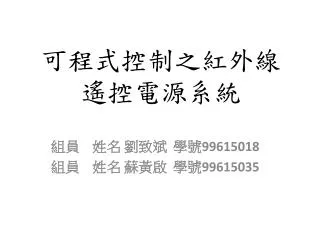

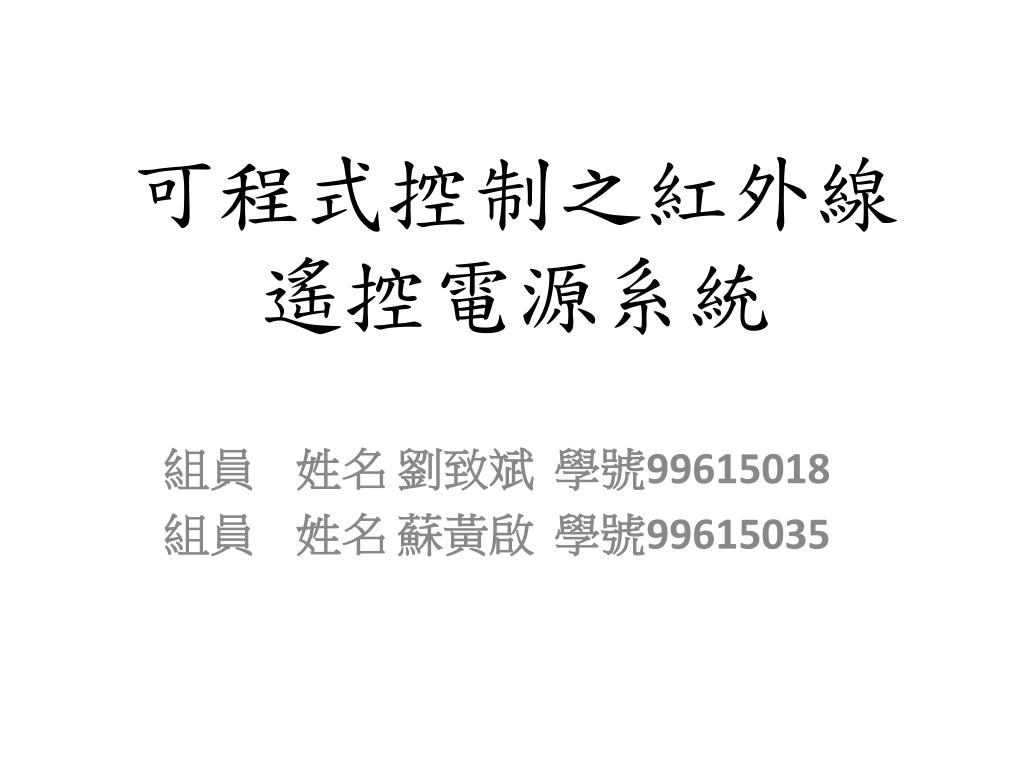

可程式控制之紅外線遙控電源系統 組員 姓名 劉致斌 學號99615018 組員 姓名 蘇黃啟 學號99615035

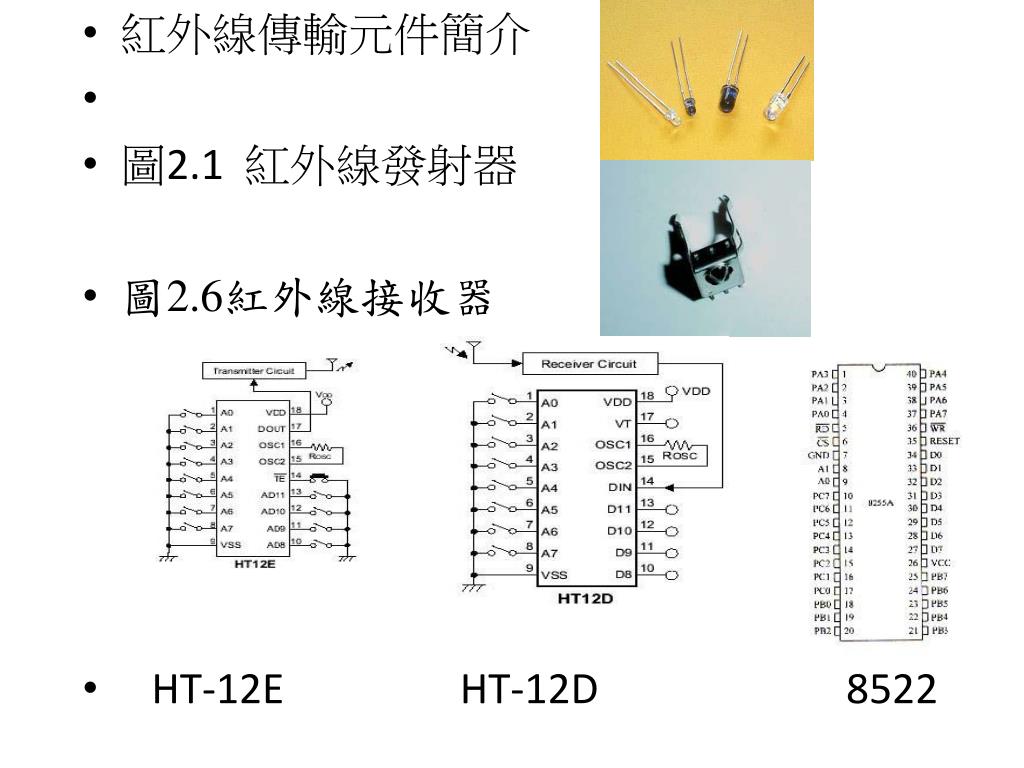

紅外線傳輸元件簡介 • 圖2.1 紅外線發射器 • 圖2.6紅外線接收器 • HT-12EHT-12D 8522

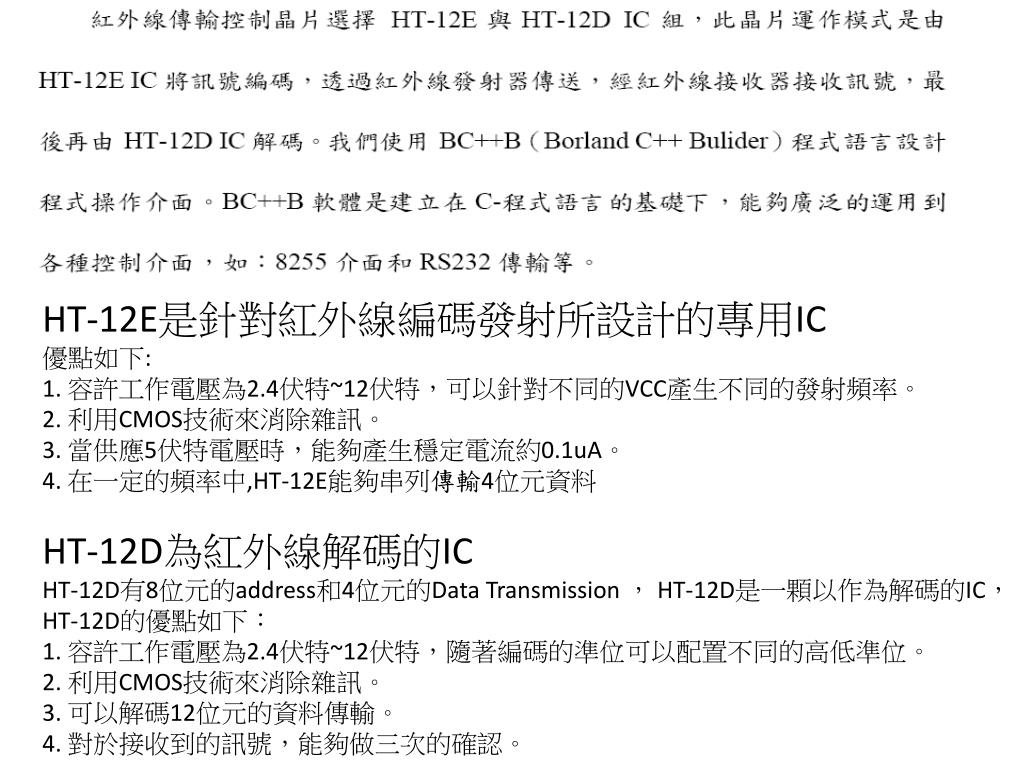

HT-12E是針對紅外線編碼發射所設計的專用IC 優點如下: 1. 容許工作電壓為2.4伏特~12伏特,可以針對不同的VCC產生不同的發射頻率。 2. 利用CMOS技術來消除雜訊。 3. 當供應5伏特電壓時,能夠產生穩定電流約0.1uA。 4. 在一定的頻率中,HT-12E能夠串列傳輸4位元資料 HT-12D為紅外線解碼的IC HT-12D有8位元的address和4位元的Data Transmission ,HT-12D是一顆以作為解碼的IC,HT-12D的優點如下: 1. 容許工作電壓為2.4伏特~12伏特,隨著編碼的準位可以配置不同的高低準位。 2. 利用CMOS技術來消除雜訊。 3. 可以解碼12位元的資料傳輸。 4. 對於接收到的訊號,能夠做三次的確認。
接收/發射介面電路 • 訊號經由紅外線接收器接收到訊號後,BJT放大過後,送至HT-12D解碼, • 再將訊號傳送至8255A介面卡,訊號經由程式處理過後,再由8255A介面卡送至發射電路,已控制後級電源端,

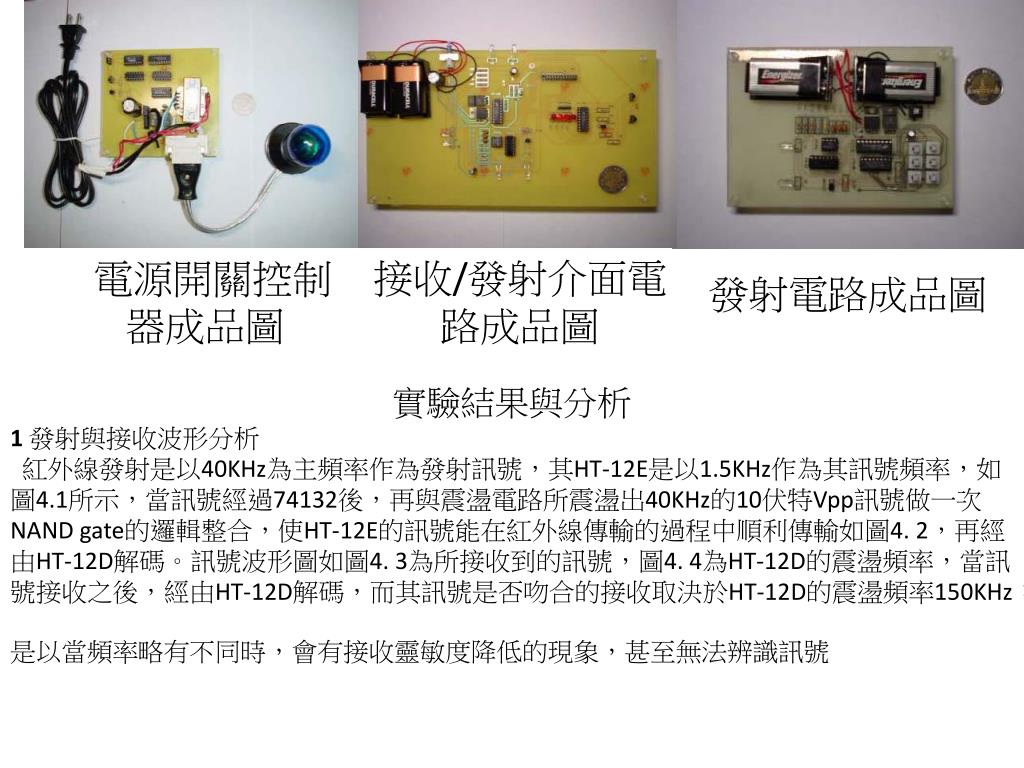

電源開關控制器成品圖 接收/發射介面電路成品圖 發射電路成品圖 實驗結果與分析 1 發射與接收波形分析 紅外線發射是以40KHz為主頻率作為發射訊號,其HT-12E是以1.5KHz作為其訊號頻率,如圖4.1所示,當訊號經過74132後,再與震盪電路所震盪出40KHz的10伏特Vpp訊號做一次NAND gate的邏輯整合,使HT-12E的訊號能在紅外線傳輸的過程中順利傳輸如圖4. 2,再經由HT-12D解碼。訊號波形圖如圖4. 3為所接收到的訊號,圖4. 4為HT-12D的震盪頻率,當訊號接收之後,經由HT-12D解碼,而其訊號是否吻合的接收取決於HT-12D的震盪頻率150KHz;是以當頻率略有不同時,會有接收靈敏度降低的現象,甚至無法辨識訊號
