  1. 認識電腦硬體 黃建霖

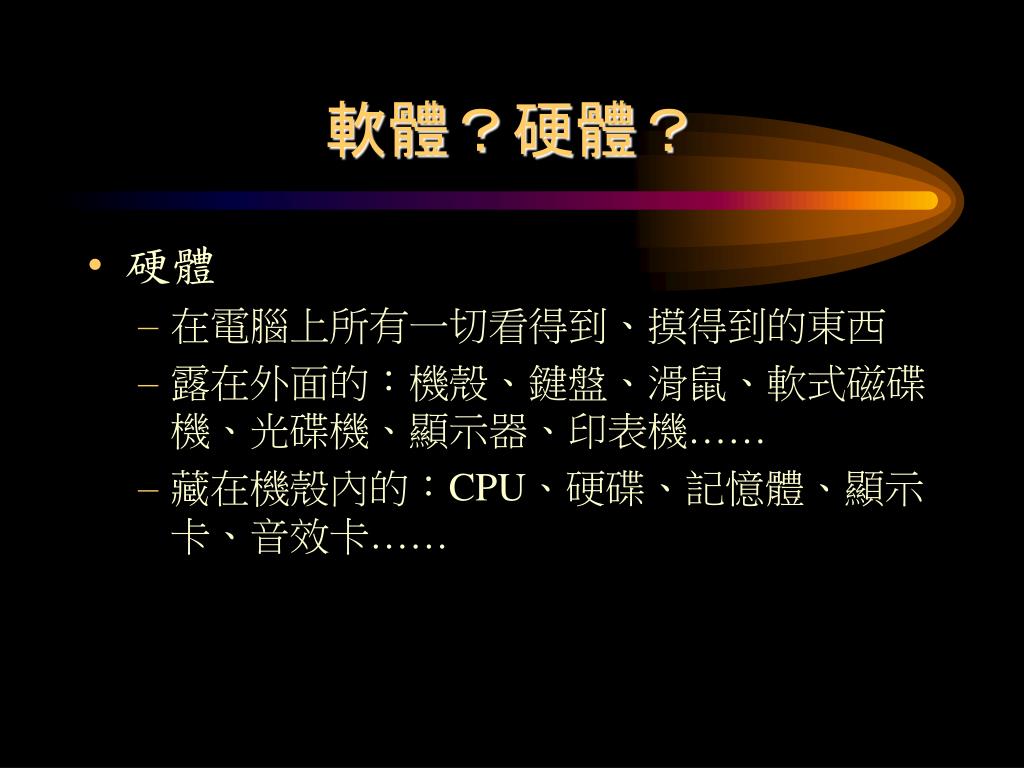

  2. 軟體？硬體？ • 硬體 • 在電腦上所有一切看得到、摸得到的東西 • 露在外面的：機殼、鍵盤、滑鼠、軟式磁碟機、光碟機、顯示器、印表機…… • 藏在機殼內的：CPU、硬碟、記憶體、顯示卡、音效卡……

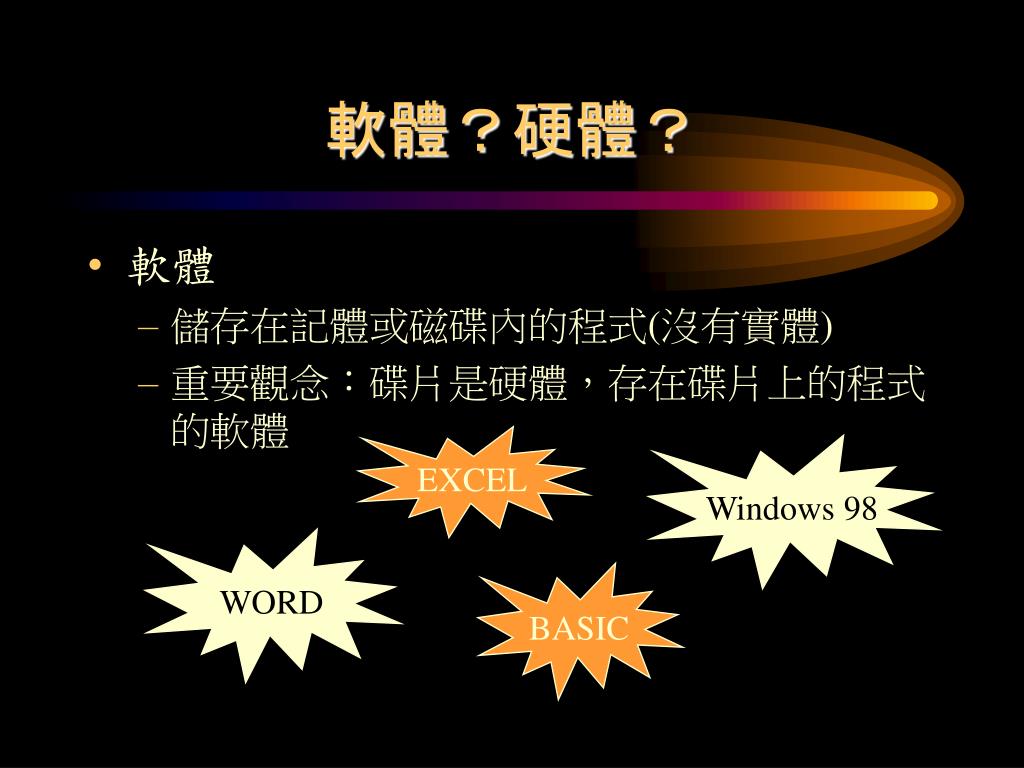

  3. 軟體？硬體？ • 軟體 • 儲存在記體或磁碟內的程式(沒有實體) • 重要觀念：碟片是硬體，存在碟片上的程式的軟體 EXCEL Windows 98 WORD BASIC

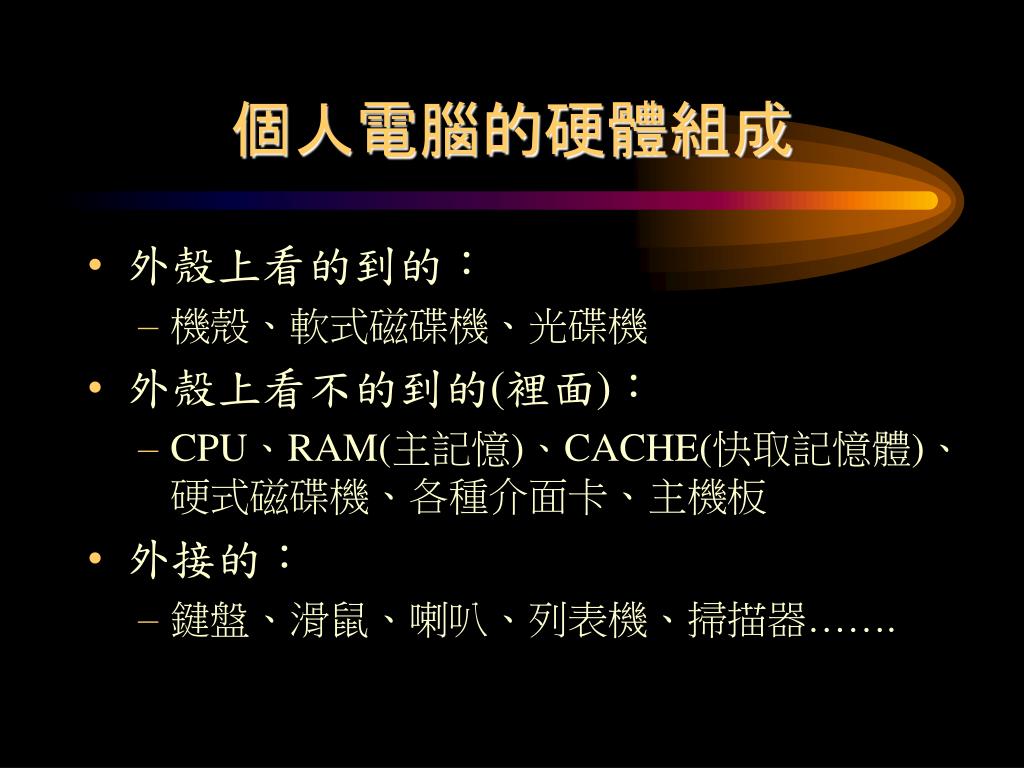

  4. 個人電腦的硬體組成 • 外殼上看的到的： • 機殼、軟式磁碟機、光碟機 • 外殼上看不的到的(裡面)： • CPU、RAM(主記憶)、CACHE(快取記憶體)、硬式磁碟機、各種介面卡、主機板 • 外接的： • 鍵盤、滑鼠、喇叭、列表機、掃描器…….

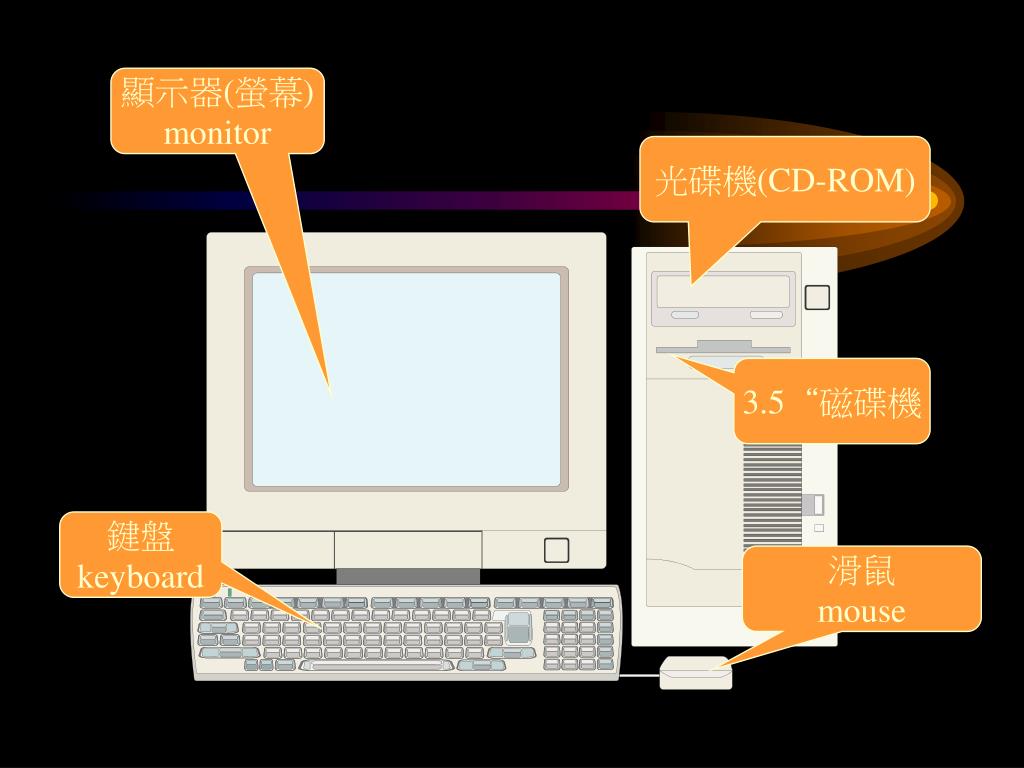

  5. 顯示器(螢幕) monitor 光碟機(CD-ROM) 3.5“磁碟機 鍵盤 keyboard 滑鼠 mouse

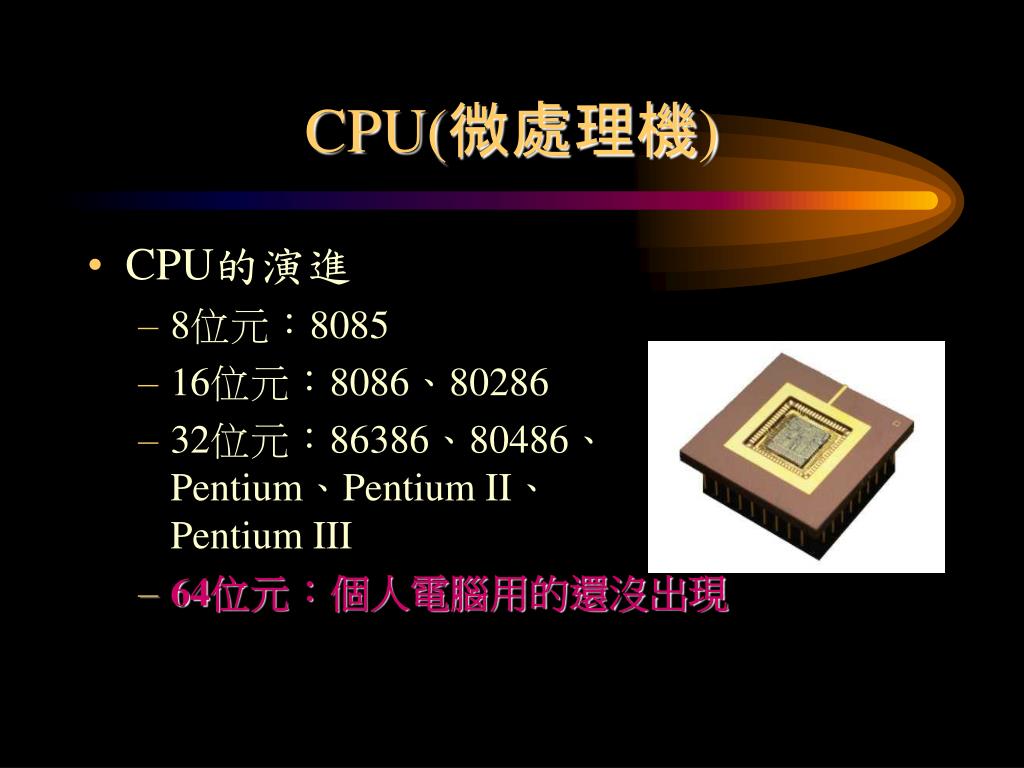

  6. CPU(微處理機) • CPU的演進 • 8位元：8085 • 16位元：8086、80286 • 32位元：86386、80486、Pentium、Pentium II、Pentium III • 64位元：個人電腦用的還沒出現

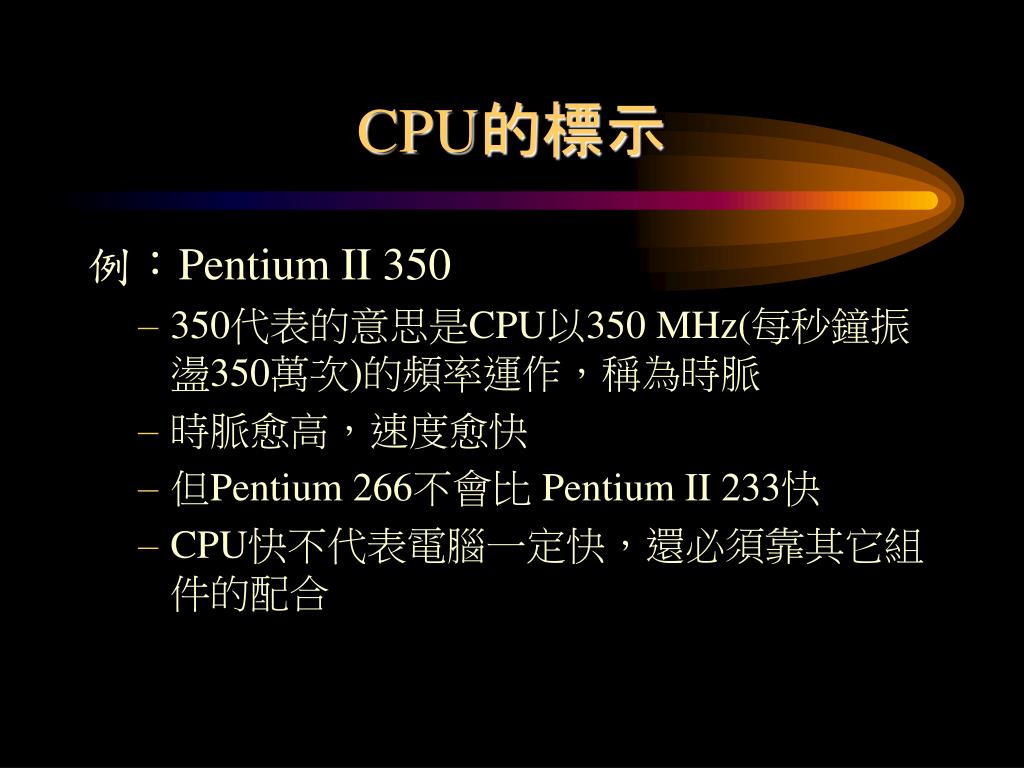

  7. CPU的標示 例：Pentium II 350 • 350代表的意思是CPU以350 MHz(每秒鐘振盪350萬次)的頻率運作，稱為時脈 • 時脈愈高，速度愈快 • 但Pentium 266不會比 Pentium II 233快 • CPU快不代表電腦一定快，還必須靠其它組件的配合

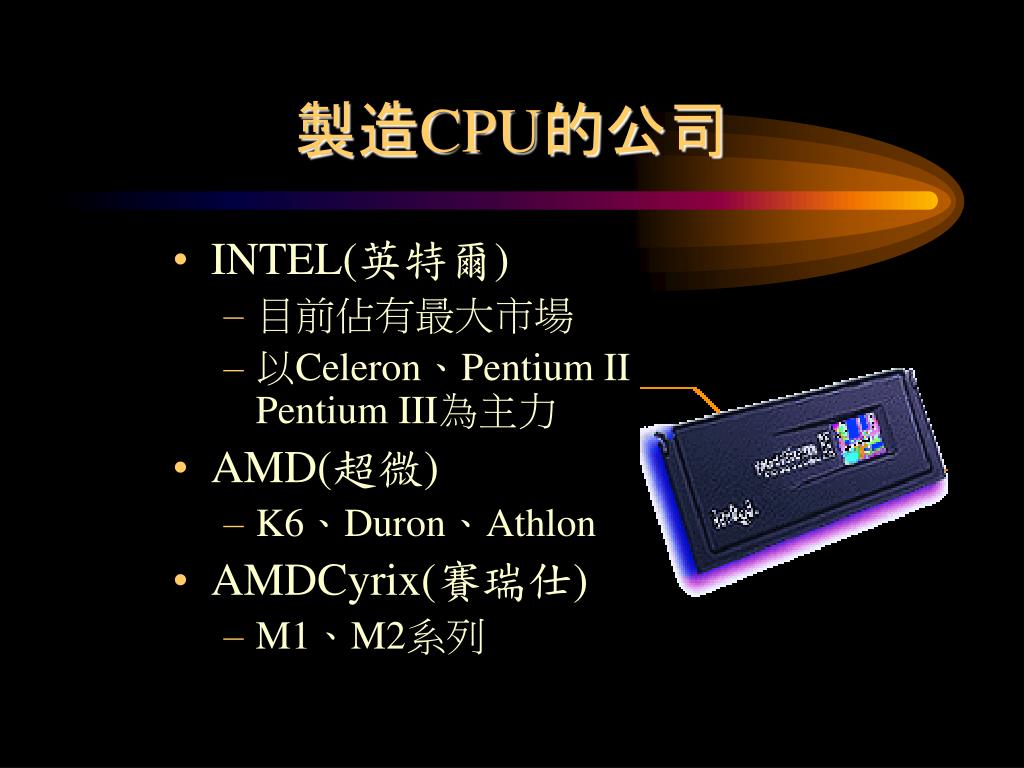

  8. 製造CPU的公司 • INTEL(英特爾) • 目前佔有最大市場 • 以Celeron、Pentium IIPentium III為主力 • AMD(超微) • K6、Duron、Athlon • AMDCyrix(賽瑞仕) • M1、M2系列

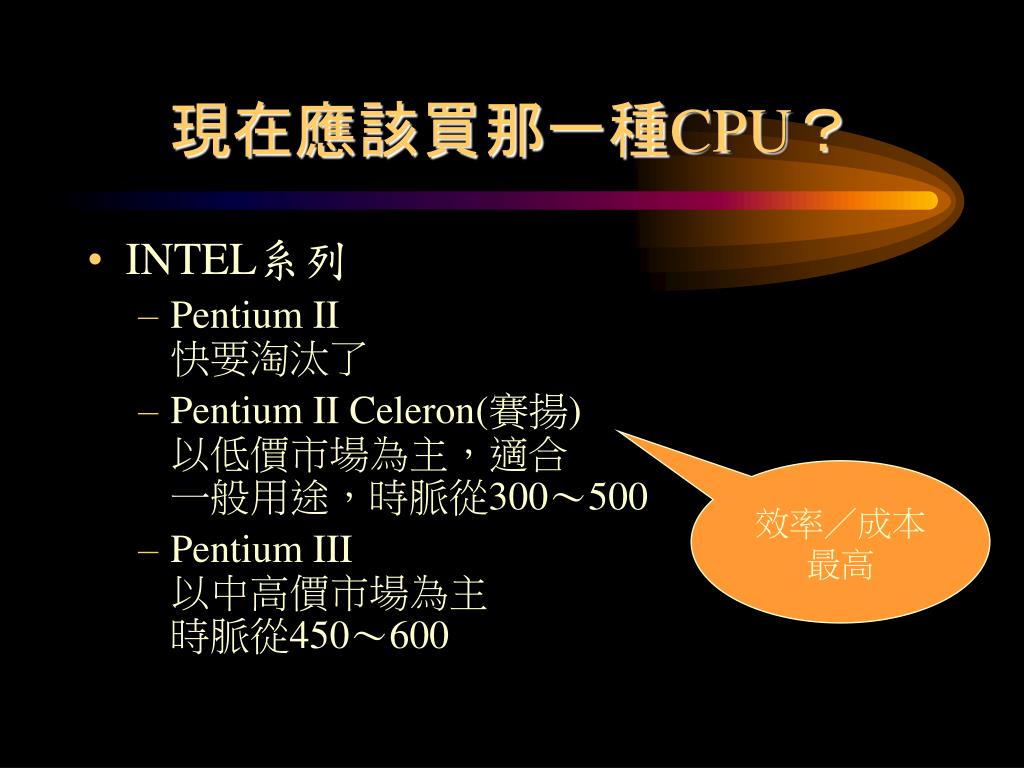

  9. 現在應該買那一種CPU？ • INTEL系列 • Pentium II快要淘汰了 • Pentium II Celeron(賽揚)以低價市場為主，適合一般用途，時脈從300～500 • Pentium III以中高價市場為主時脈從450～600 效率／成本 最高

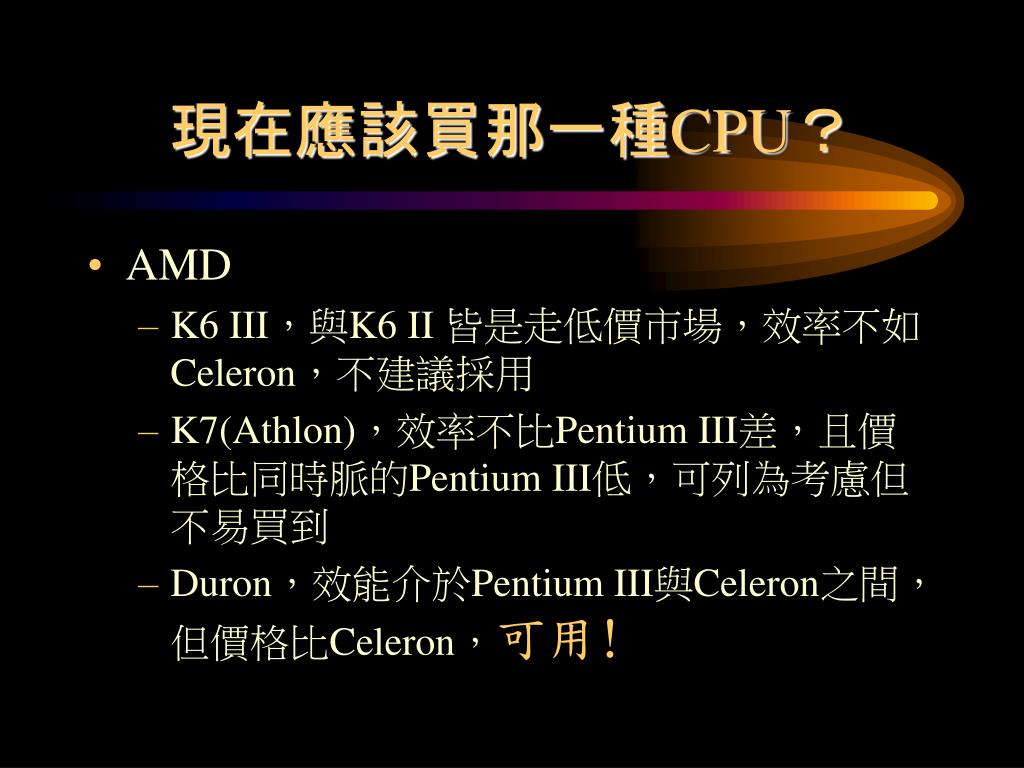

  10. 現在應該買那一種CPU？ • AMD • K6 III，與K6 II 皆是走低價市場，效率不如Celeron，不建議採用 • K7(Athlon)，效率不比Pentium III差，且價格比同時脈的Pentium III低，可列為考慮但不易買到 • Duron，效能介於Pentium III與Celeron之間，但價格比Celeron，可用!

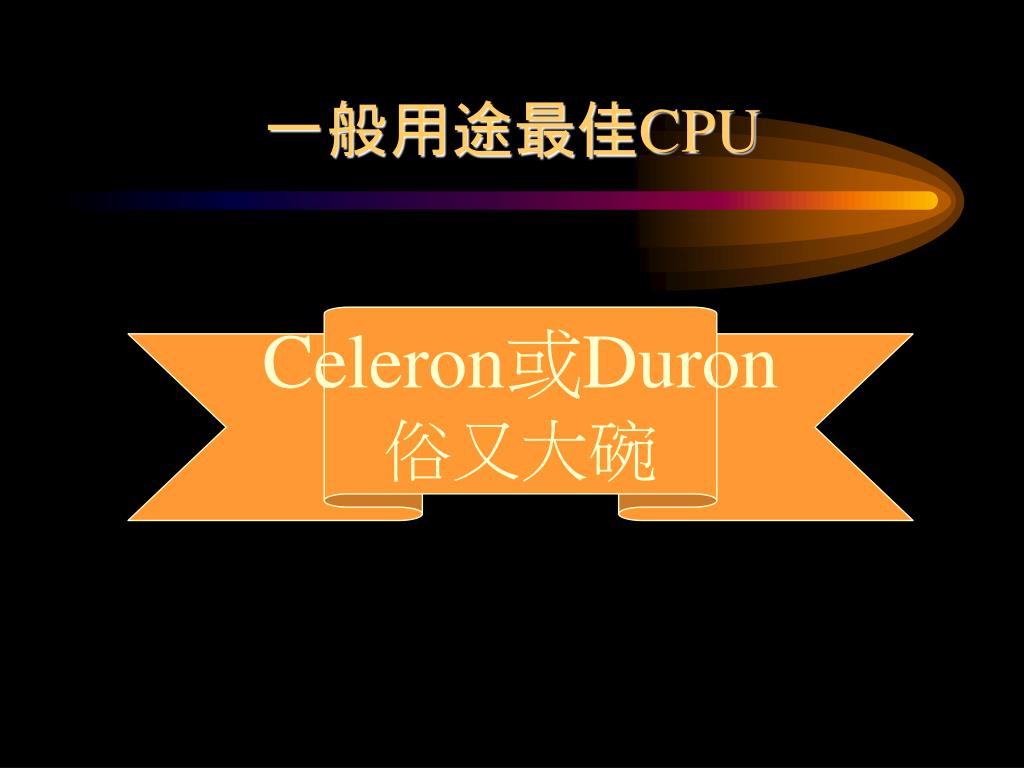

  11. 一般用途最佳CPU Celeron或Duron俗又大碗

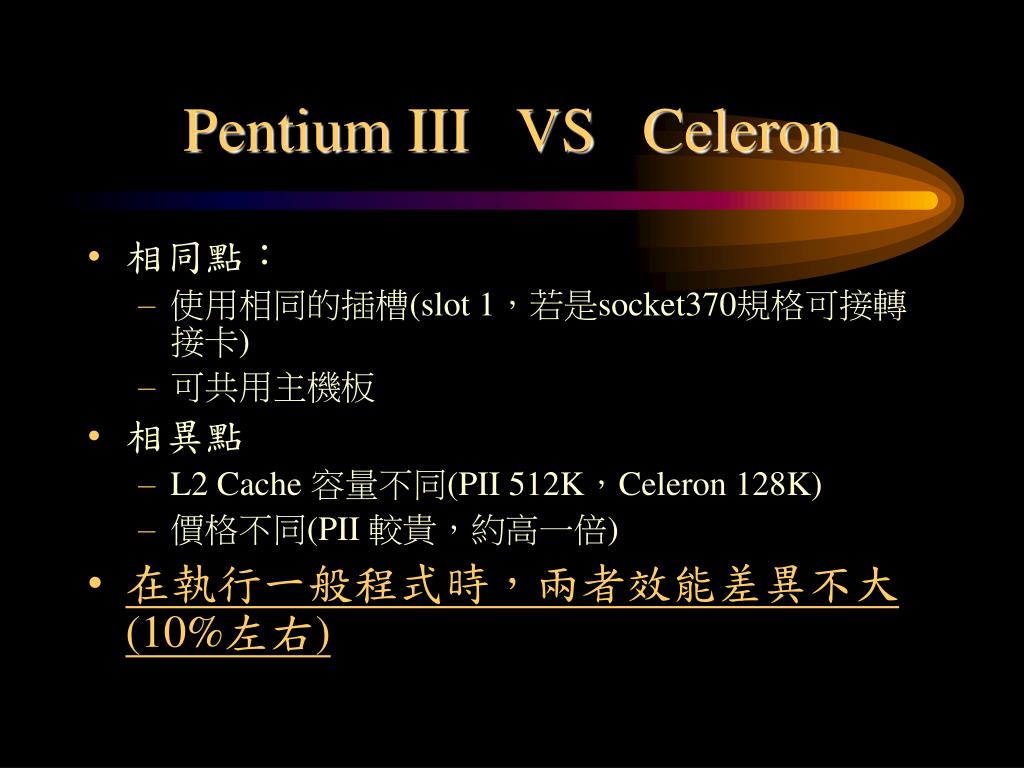

  12. Pentium III VS Celeron • 相同點： • 使用相同的插槽(slot 1，若是socket370規格可接轉接卡) • 可共用主機板 • 相異點 • L2 Cache 容量不同(PII 512K，Celeron 128K) • 價格不同(PII 較貴，約高一倍) • 在執行一般程式時，兩者效能差異不大(10%左右)

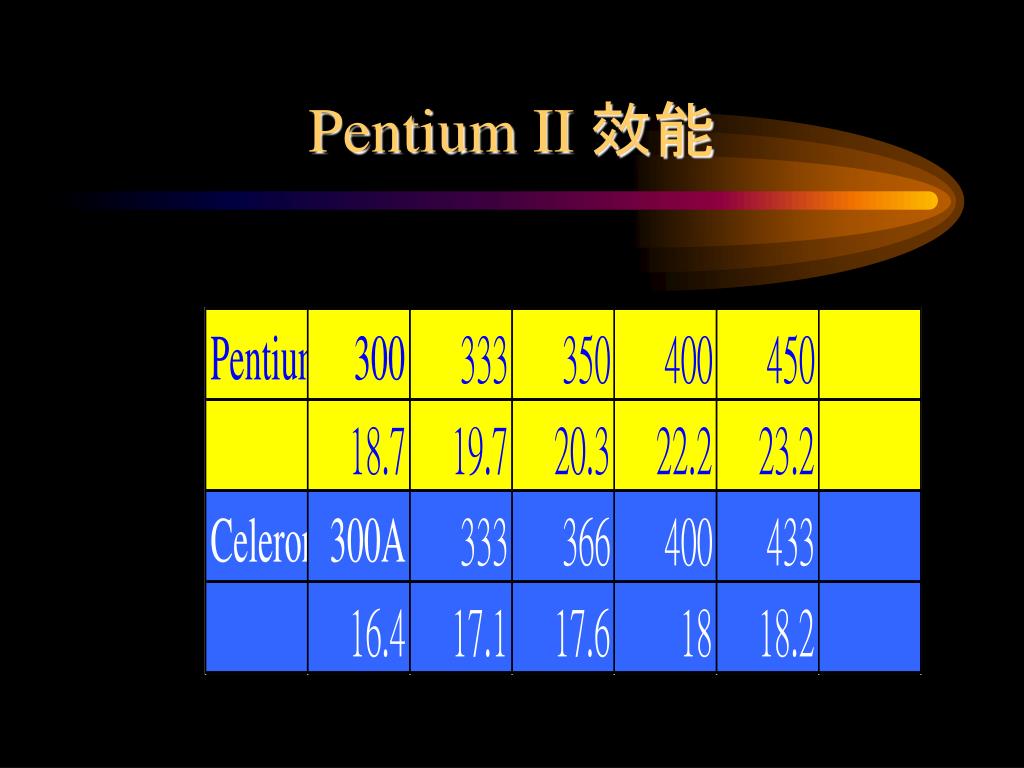

  13. Pentium II 效能

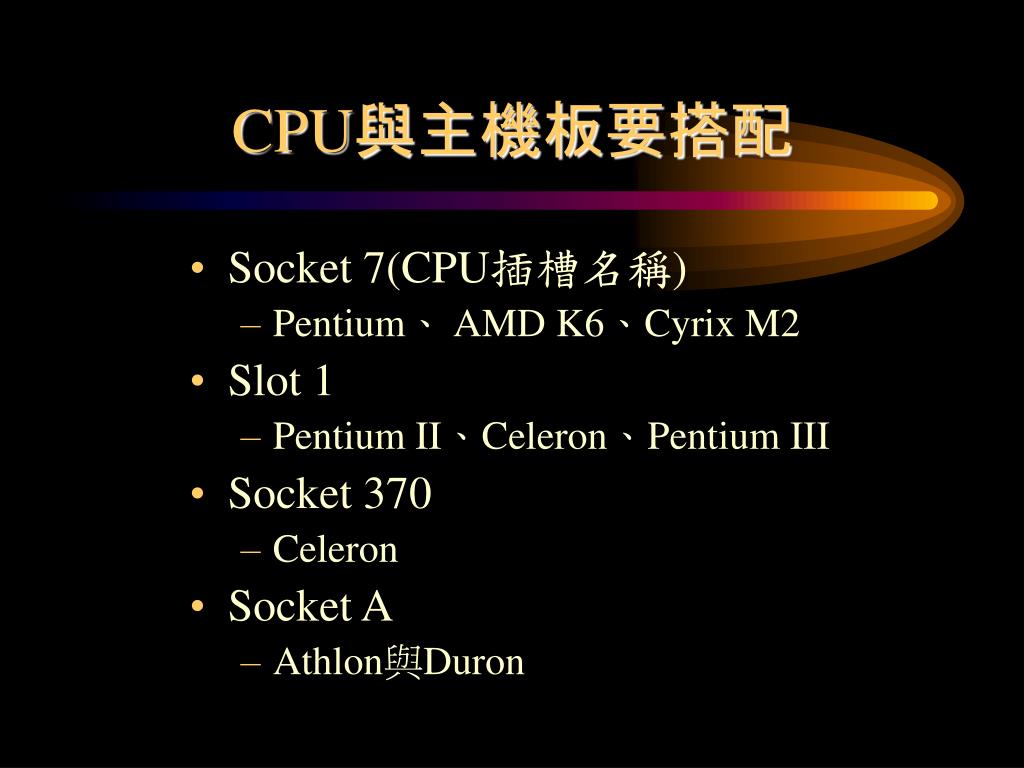

  14. CPU與主機板要搭配 • Socket 7(CPU插槽名稱) • Pentium、 AMD K6、Cyrix M2 • Slot 1 • Pentium II、Celeron、Pentium III • Socket 370 • Celeron • Socket A • Athlon與Duron

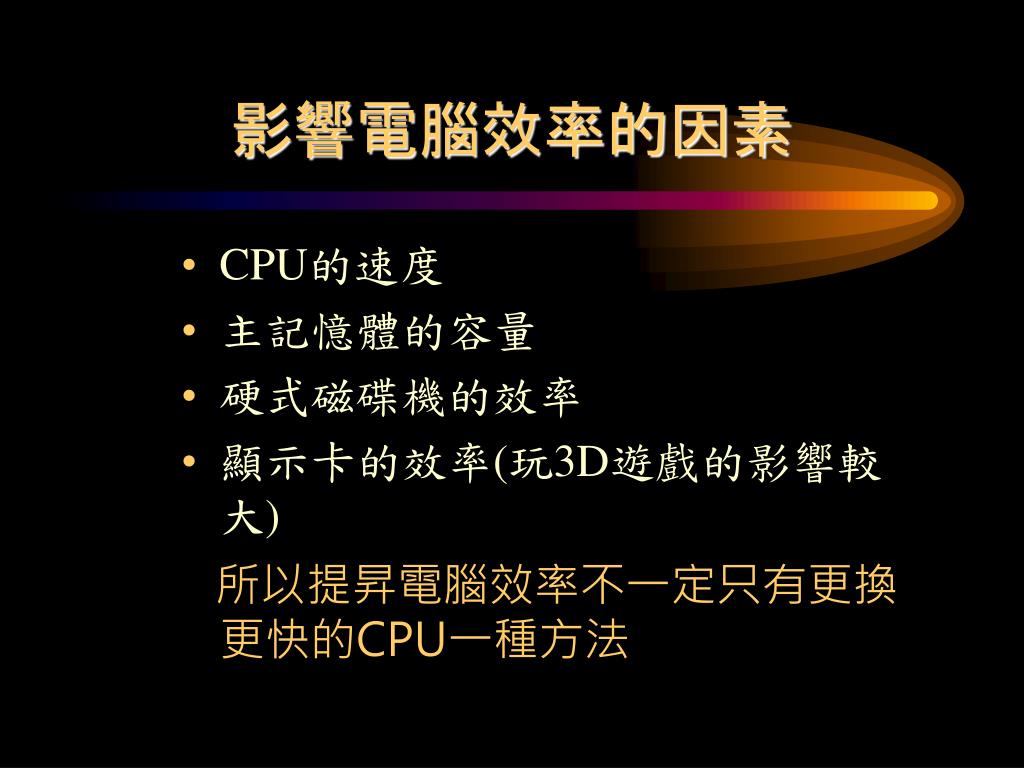

  15. 影響電腦效率的因素 • CPU的速度 • 主記憶體的容量 • 硬式磁碟機的效率 • 顯示卡的效率(玩3D遊戲的影響較大) 所以提昇電腦效率不一定只有更換更快的CPU一種方法

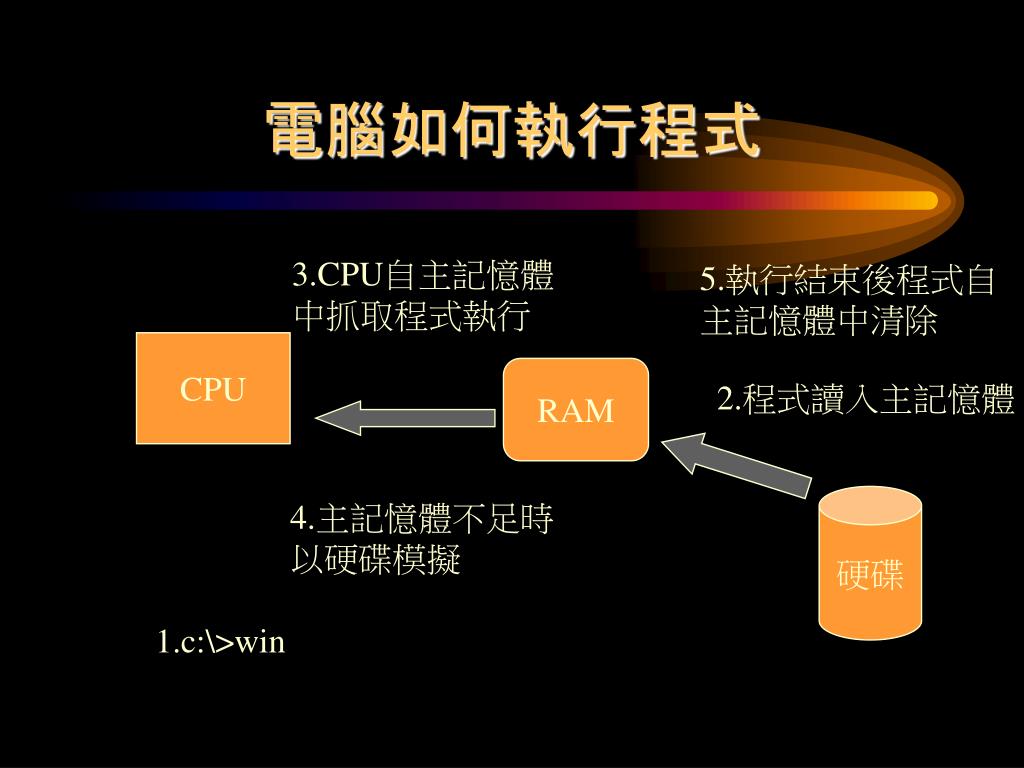

  16. 電腦如何執行程式 3.CPU自主記憶體中抓取程式執行 5.執行結束後程式自主記憶體中清除 CPU RAM 2.程式讀入主記憶體 硬碟 4.主記憶體不足時以硬碟模擬 1.c:\>win

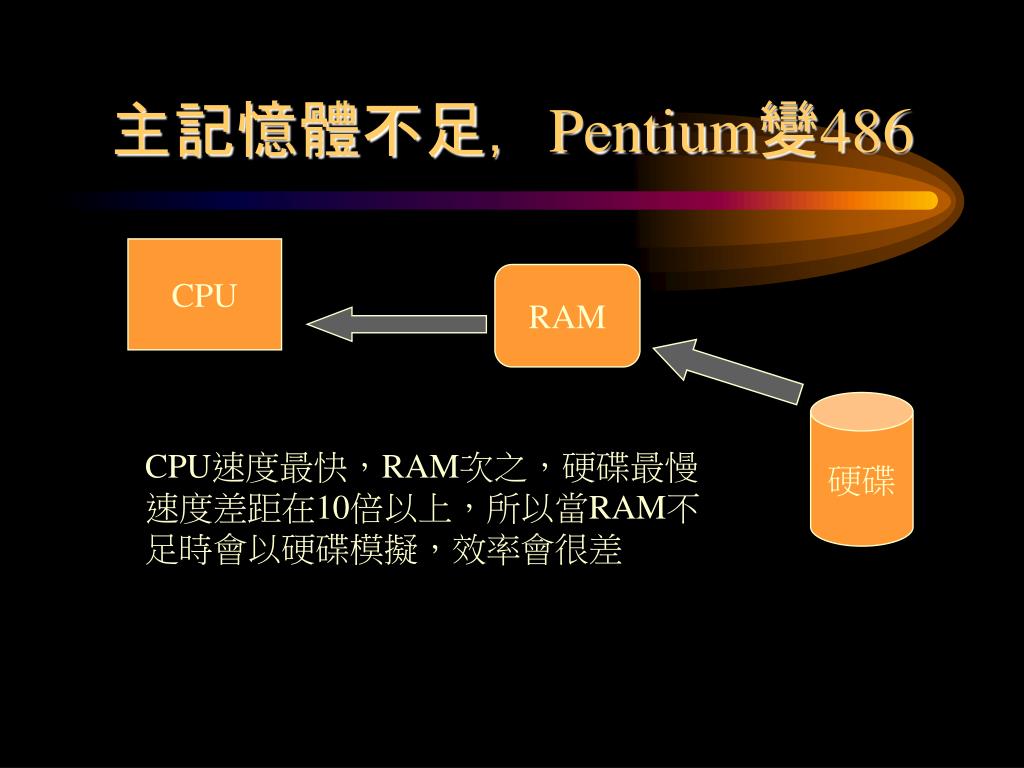

  17. 主記憶體不足，Pentium變486 CPU RAM 硬碟 CPU速度最快，RAM次之，硬碟最慢 速度差距在10倍以上，所以當RAM不足時會以硬碟模擬，效率會很差

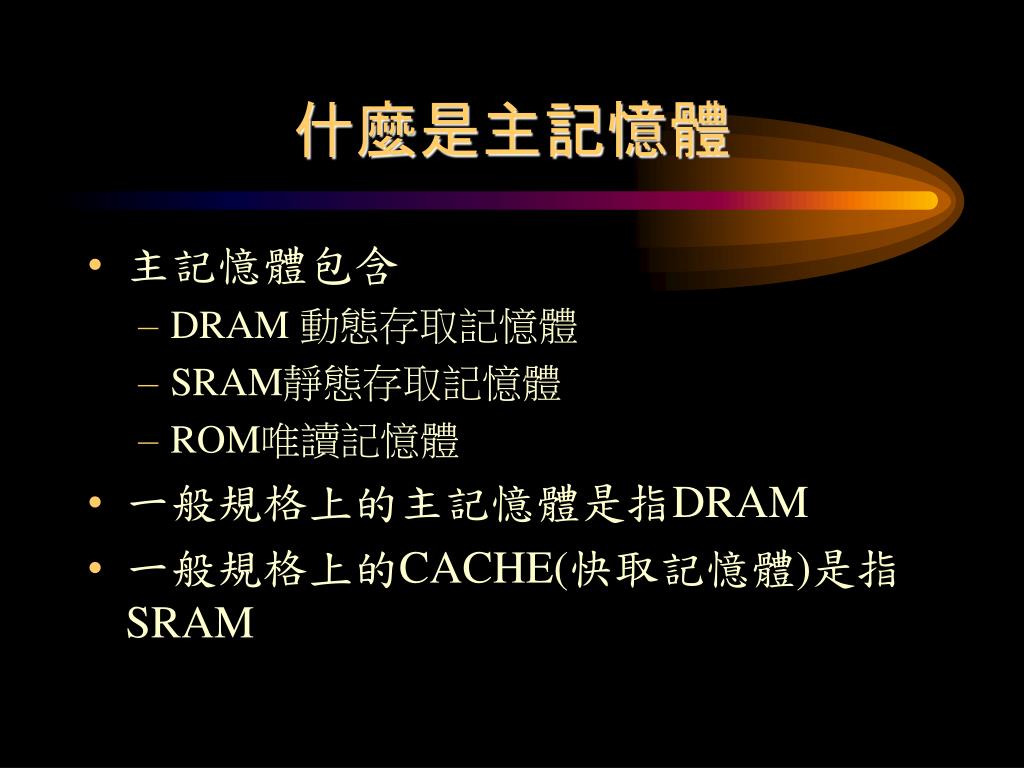

  18. 什麼是主記憶體 • 主記憶體包含 • DRAM 動態存取記憶體 • SRAM靜態存取記憶體 • ROM唯讀記憶體 • 一般規格上的主記憶體是指DRAM • 一般規格上的CACHE(快取記憶體)是指SRAM

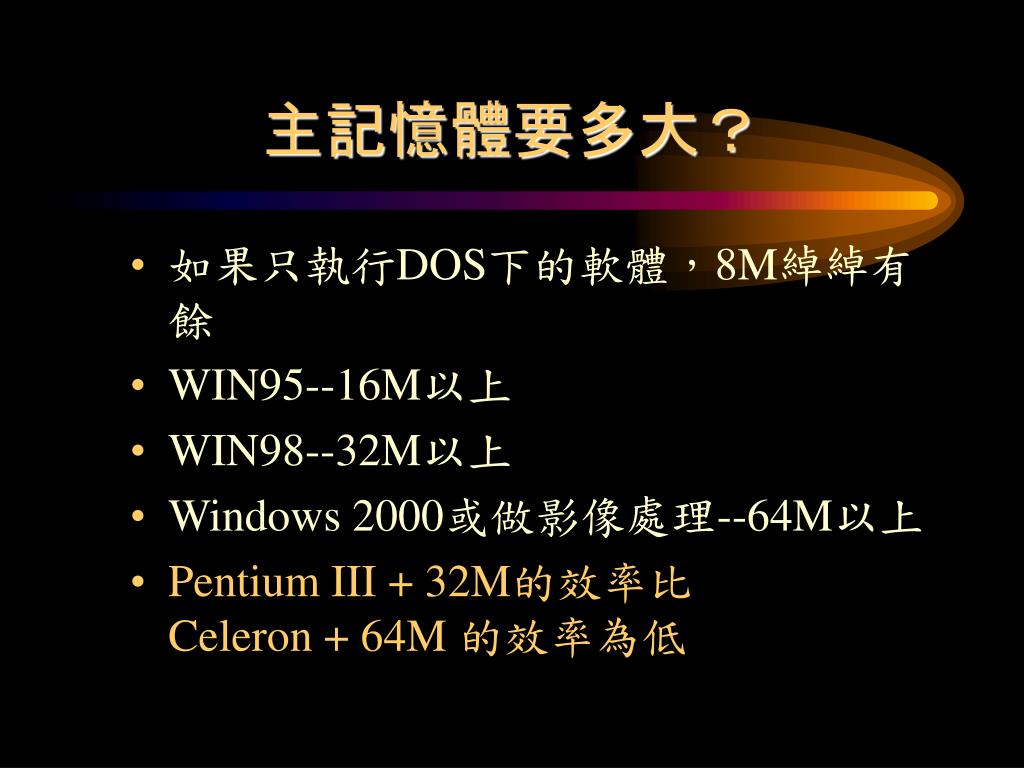

  19. 主記憶體要多大？ • 如果只執行DOS下的軟體，8M綽綽有餘 • WIN95--16M以上 • WIN98--32M以上 • Windows 2000或做影像處理--64M以上 • Pentium III + 32M的效率比Celeron + 64M 的效率為低

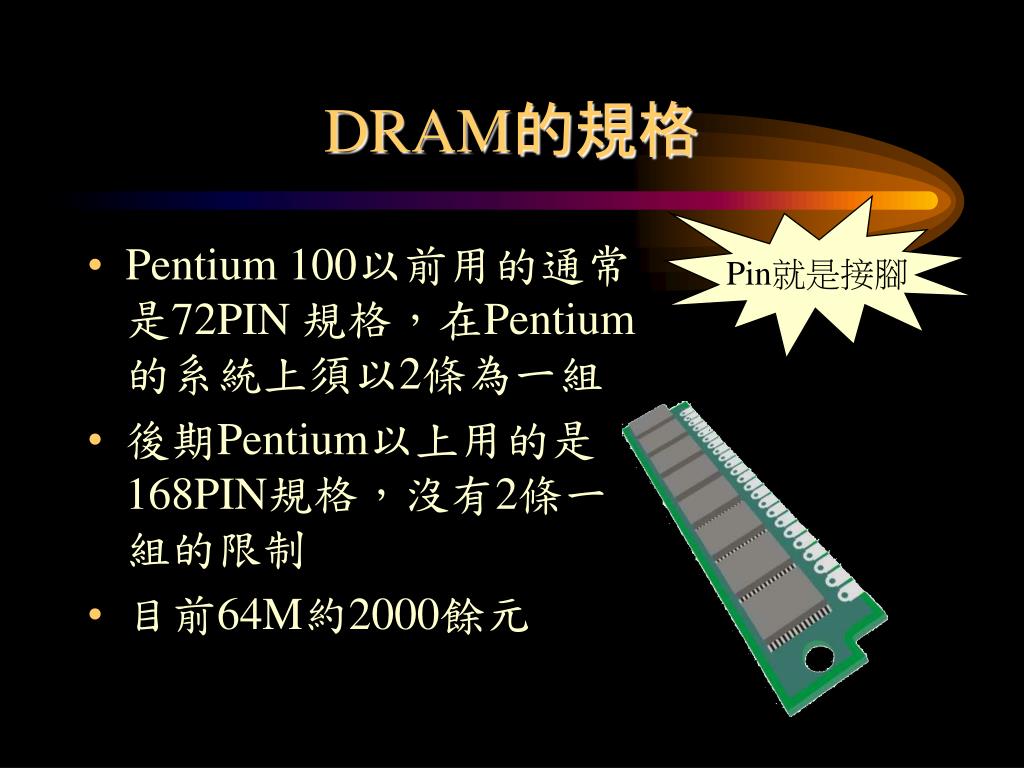

  20. DRAM的規格 Pin就是接腳 • Pentium 100以前用的通常是72PIN 規格，在Pentium的系統上須以2條為一組 • 後期Pentium以上用的是168PIN規格，沒有2條一組的限制 • 目前64M約2000餘元

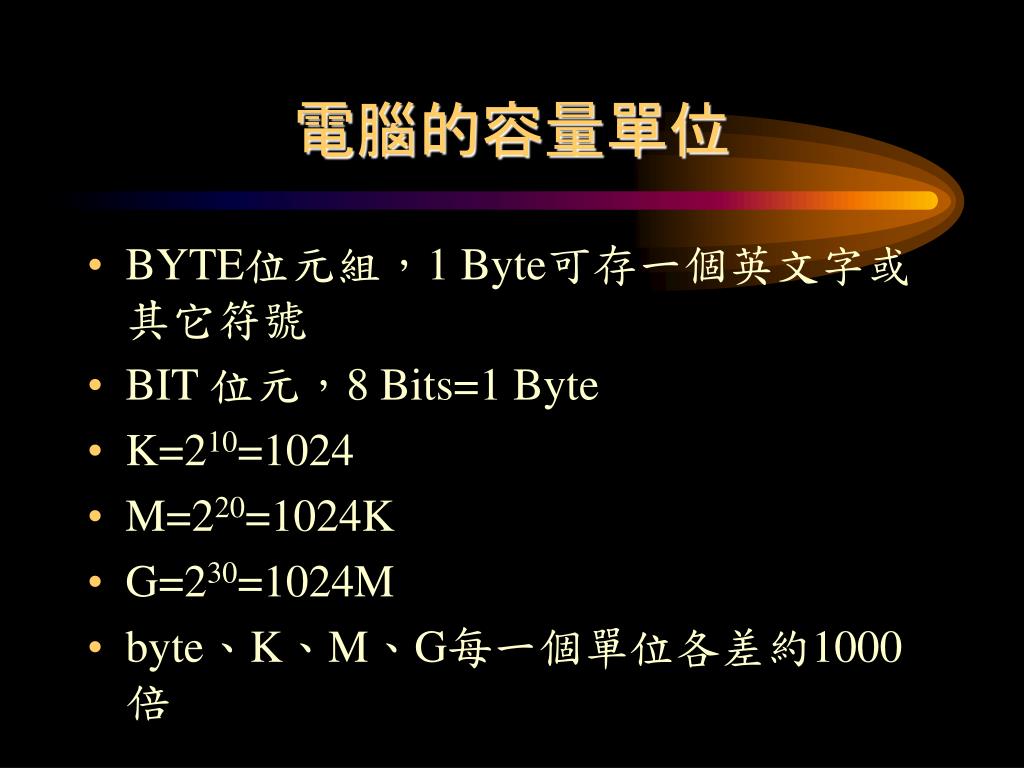

  21. 電腦的容量單位 • BYTE位元組，1 Byte可存一個英文字或其它符號 • BIT 位元，8 Bits=1 Byte • K=210=1024 • M=220=1024K • G=230=1024M • byte、K、M、G每一個單位各差約1000倍

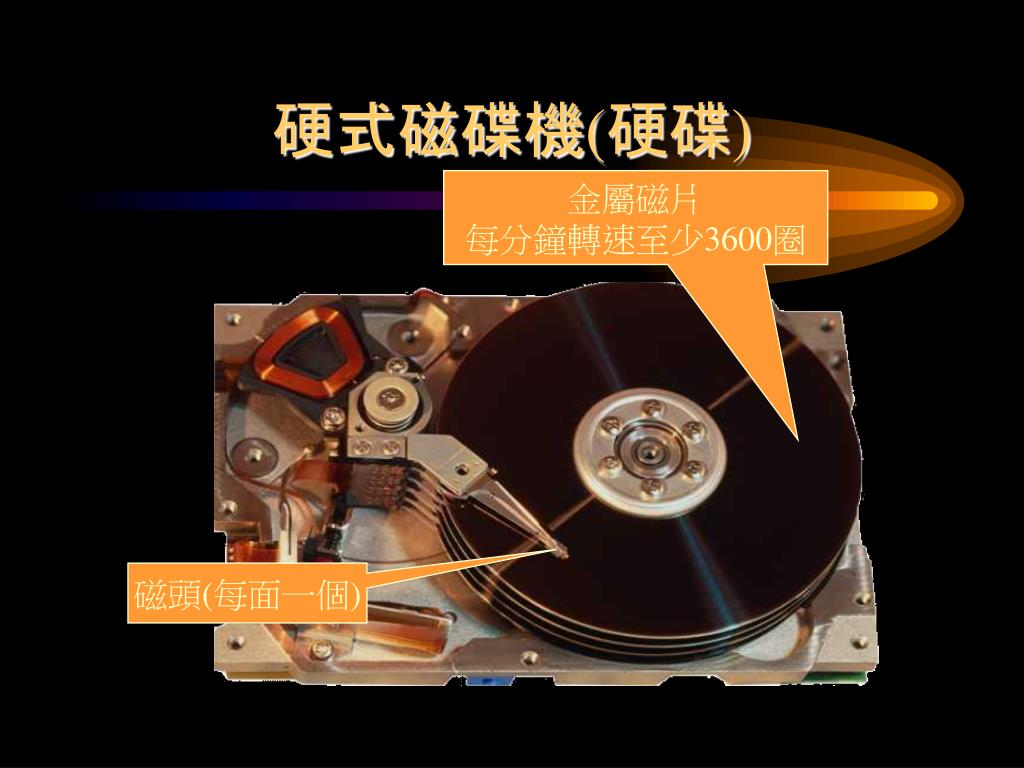

  22. 硬式磁碟機(硬碟) 金屬磁片 每分鐘轉速至少3600圈 磁頭(每面一個)

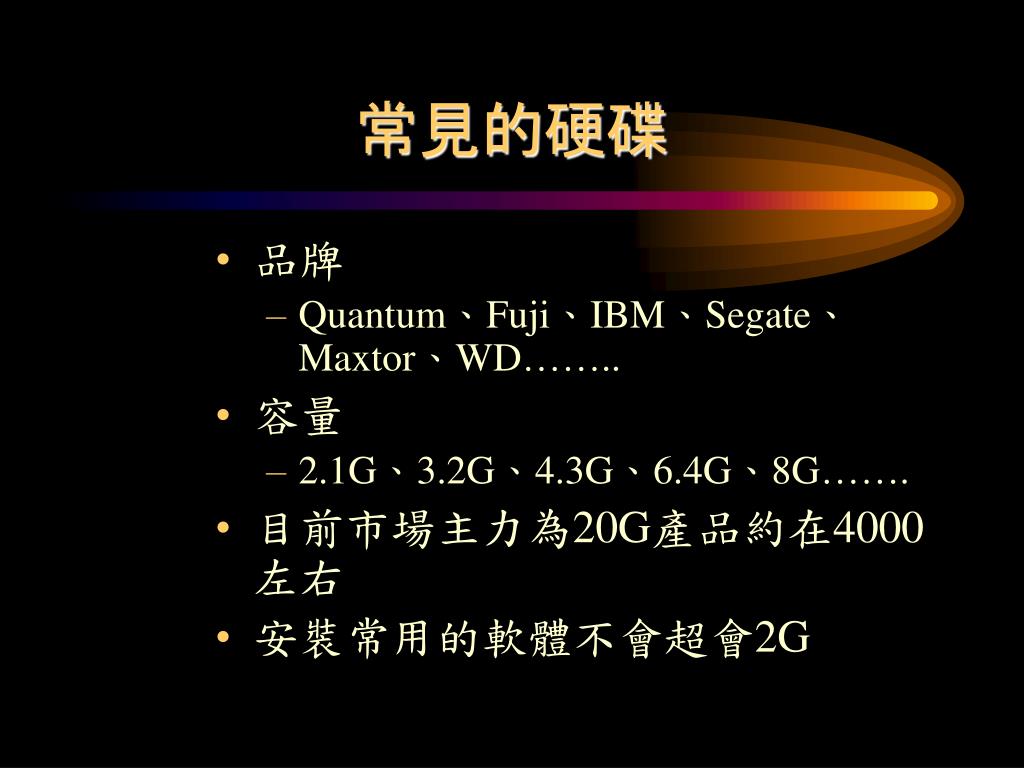

  23. 常見的硬碟 • 品牌 • Quantum、Fuji、IBM、Segate、Maxtor、WD…….. • 容量 • 2.1G、3.2G、4.3G、6.4G、8G……. • 目前市場主力為20G產品約在4000左右 • 安裝常用的軟體不會超會2G

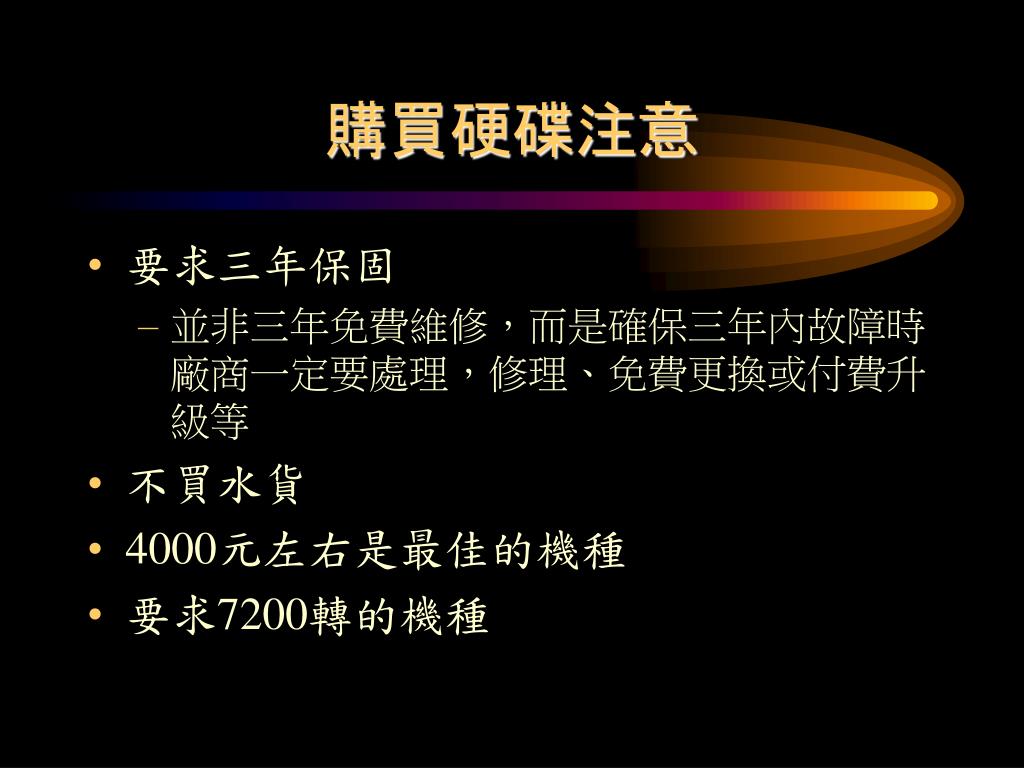

  24. 購買硬碟注意 • 要求三年保固 • 並非三年免費維修，而是確保三年內故障時廠商一定要處理，修理、免費更換或付費升級等 • 不買水貨 • 4000元左右是最佳的機種 • 要求7200轉的機種

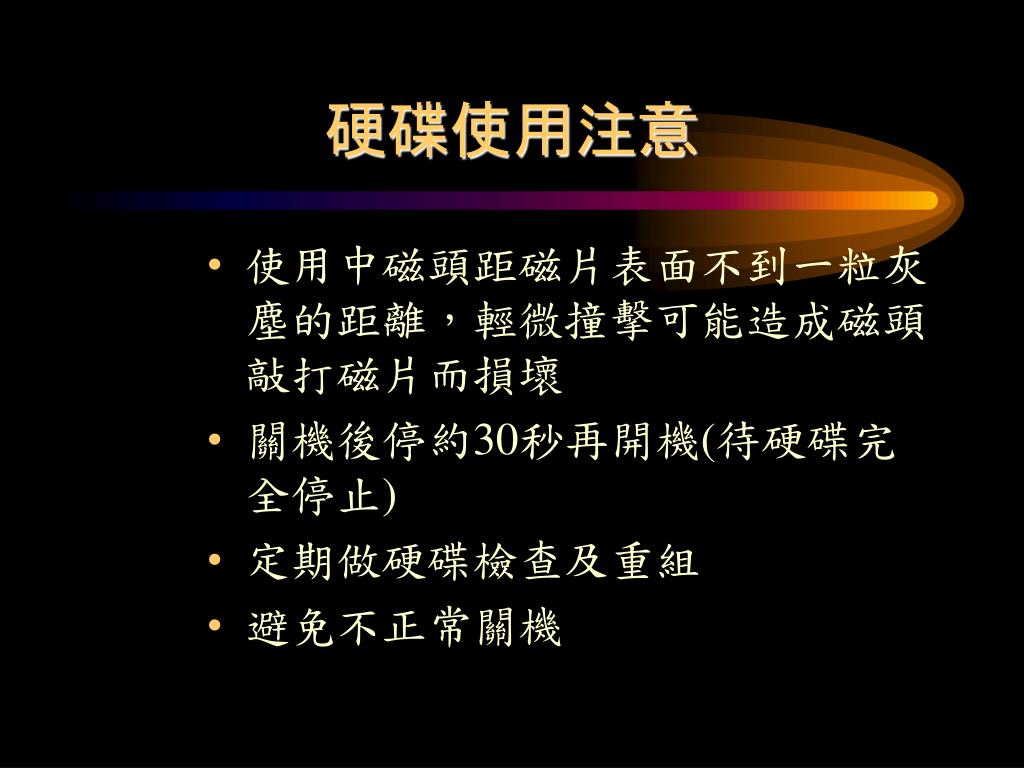

  25. 硬碟使用注意 • 使用中磁頭距磁片表面不到一粒灰塵的距離，輕微撞擊可能造成磁頭敲打磁片而損壞 • 關機後停約30秒再開機(待硬碟完全停止) • 定期做硬碟檢查及重組 • 避免不正常關機

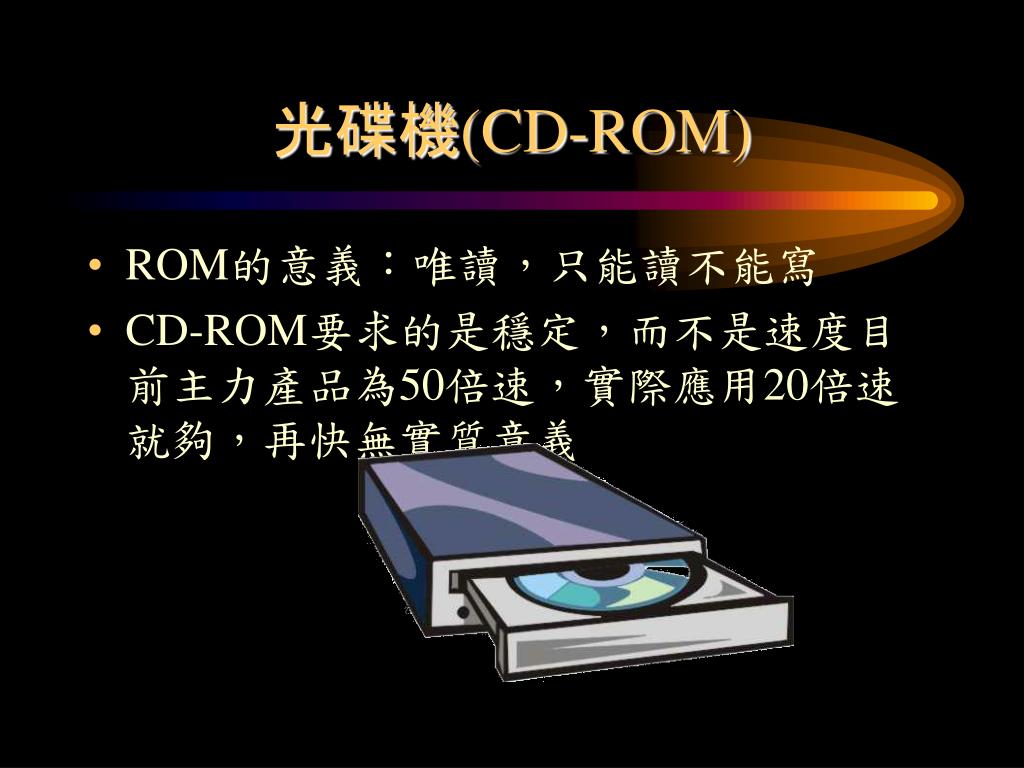

  26. 光碟機(CD-ROM) • ROM的意義：唯讀，只能讀不能寫 • CD-ROM要求的是穩定，而不是速度目前主力產品為50倍速，實際應用20倍速就夠，再快無實質意義

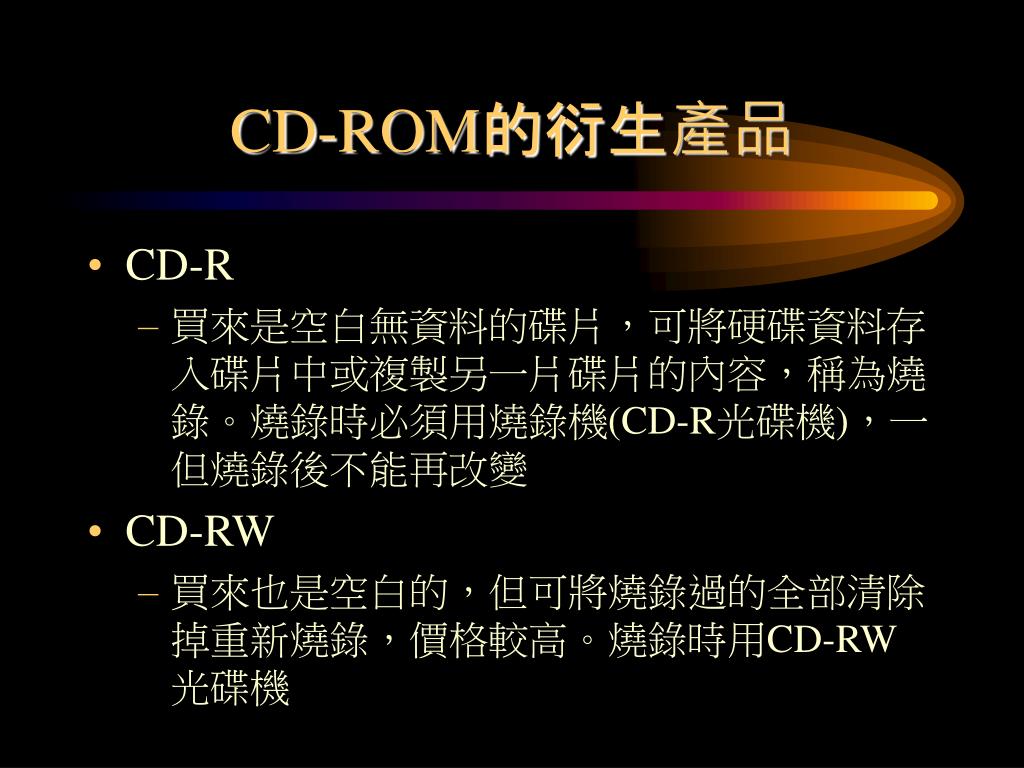

  27. CD-ROM的衍生產品 • CD-R • 買來是空白無資料的碟片，可將硬碟資料存入碟片中或複製另一片碟片的內容，稱為燒錄。燒錄時必須用燒錄機(CD-R光碟機)，一但燒錄後不能再改變 • CD-RW • 買來也是空白的，但可將燒錄過的全部清除掉重新燒錄，價格較高。燒錄時用CD-RW光碟機

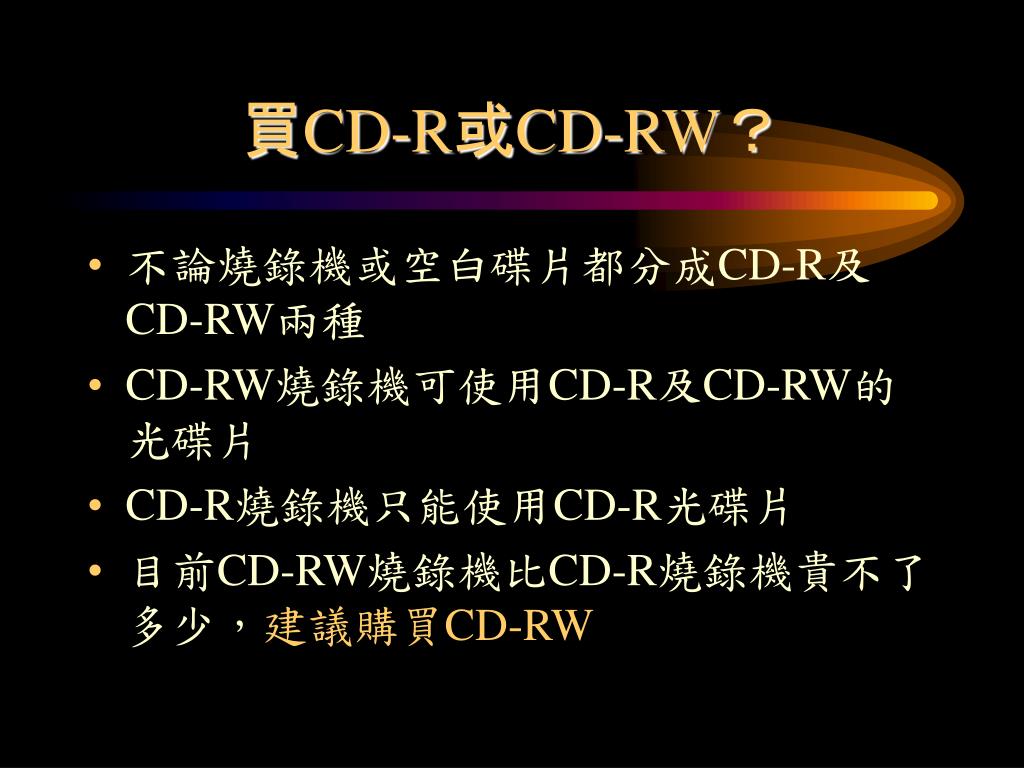

  28. 買CD-R或CD-RW？ • 不論燒錄機或空白碟片都分成CD-R及CD-RW兩種 • CD-RW燒錄機可使用CD-R及CD-RW的光碟片 • CD-R燒錄機只能使用CD-R光碟片 • 目前CD-RW燒錄機比CD-R燒錄機貴不了多少，建議購買CD-RW

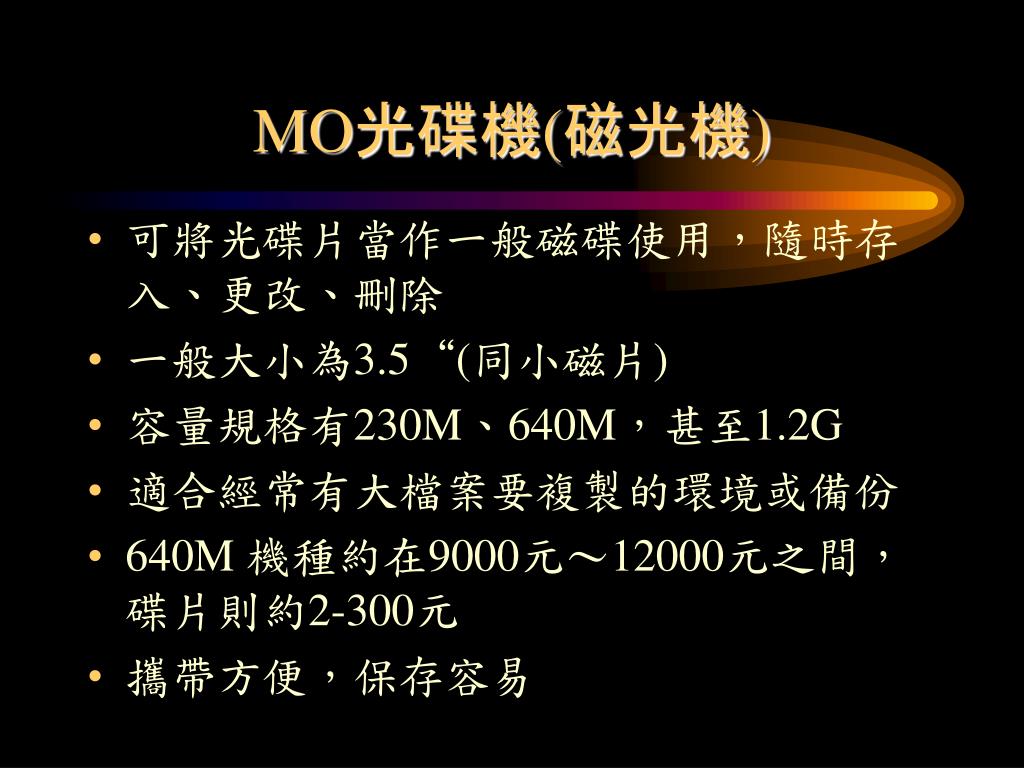

  29. MO光碟機(磁光機) • 可將光碟片當作一般磁碟使用，隨時存入、更改、刪除 • 一般大小為3.5“(同小磁片) • 容量規格有230M、640M，甚至1.2G • 適合經常有大檔案要複製的環境或備份 • 640M 機種約在9000元～12000元之間，碟片則約2-300元 • 攜帶方便，保存容易

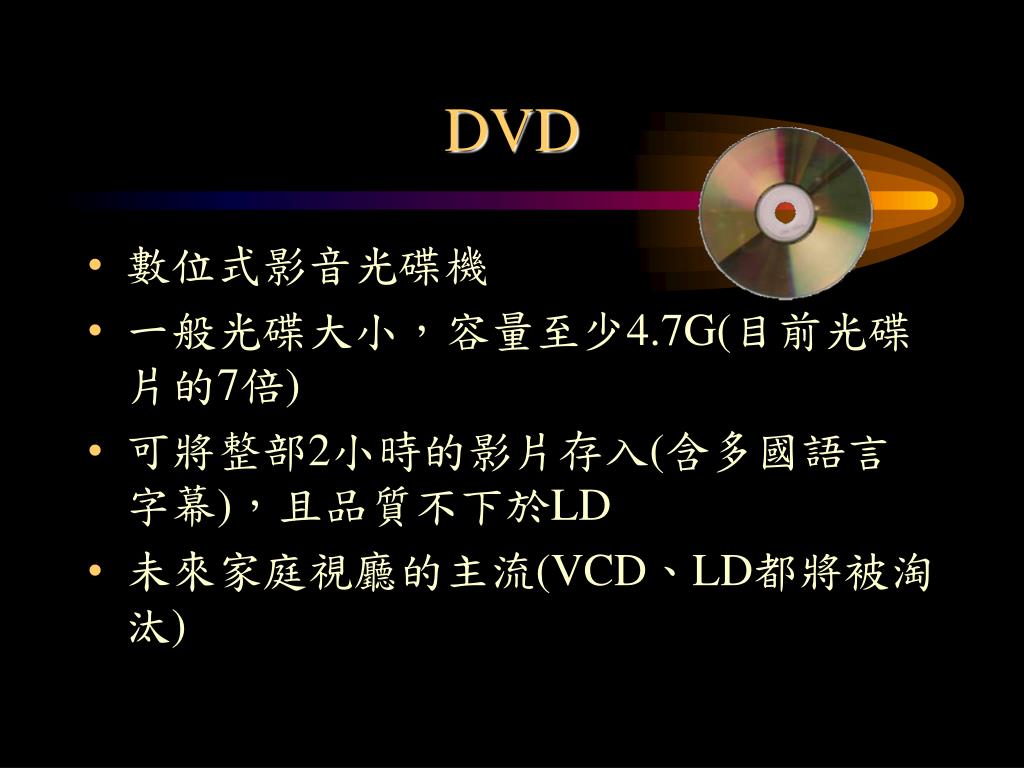

  30. DVD • 數位式影音光碟機 • 一般光碟大小，容量至少4.7G(目前光碟片的7倍) • 可將整部2小時的影片存入(含多國語言字幕)，且品質不下於LD • 未來家庭視廳的主流(VCD、LD都將被淘汰)

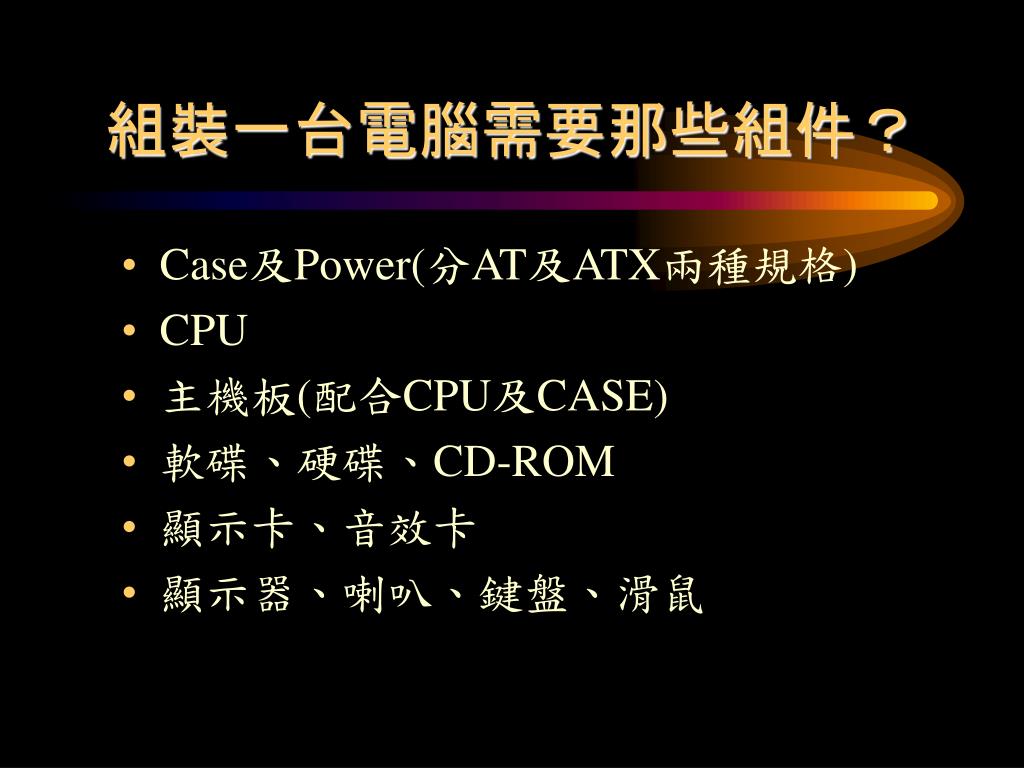

  31. 組裝一台電腦需要那些組件？ • Case及Power(分AT及ATX兩種規格) • CPU • 主機板(配合CPU及CASE) • 軟碟、硬碟、CD-ROM • 顯示卡、音效卡 • 顯示器、喇叭、鍵盤、滑鼠

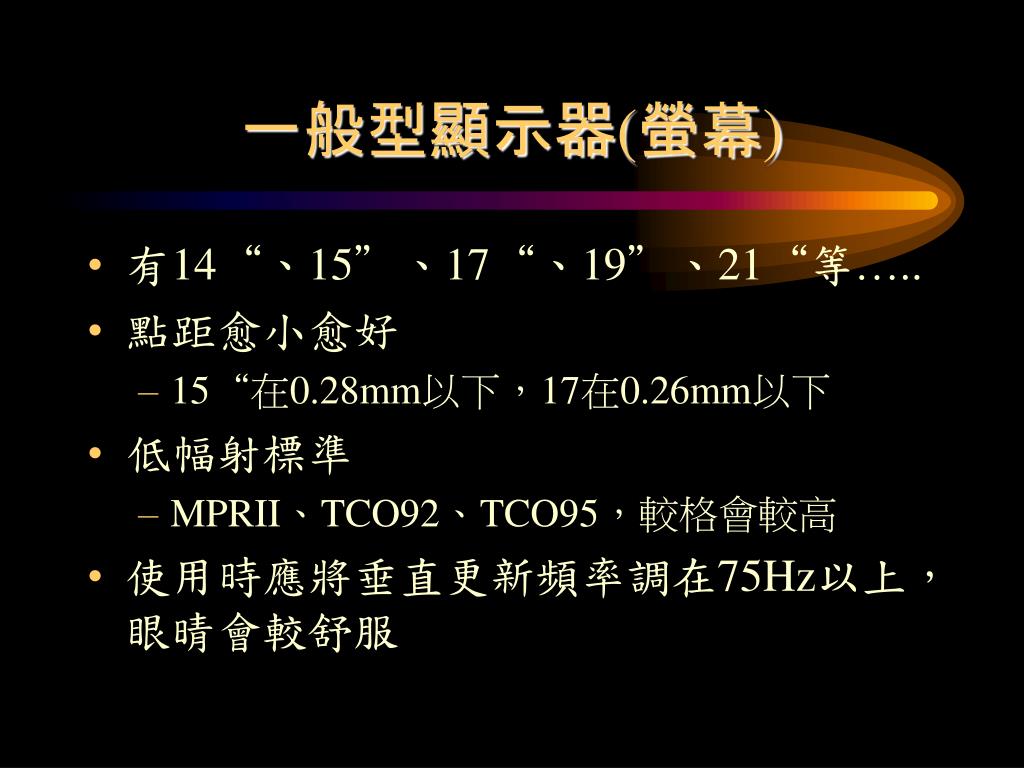

  32. 一般型顯示器(螢幕) • 有14“、15”、17“、19”、21“等….. • 點距愈小愈好 • 15“在0.28mm以下，17在0.26mm以下 • 低幅射標準 • MPRII、TCO92、TCO95，較格會較高 • 使用時應將垂直更新頻率調在75Hz以上，眼晴會較舒服

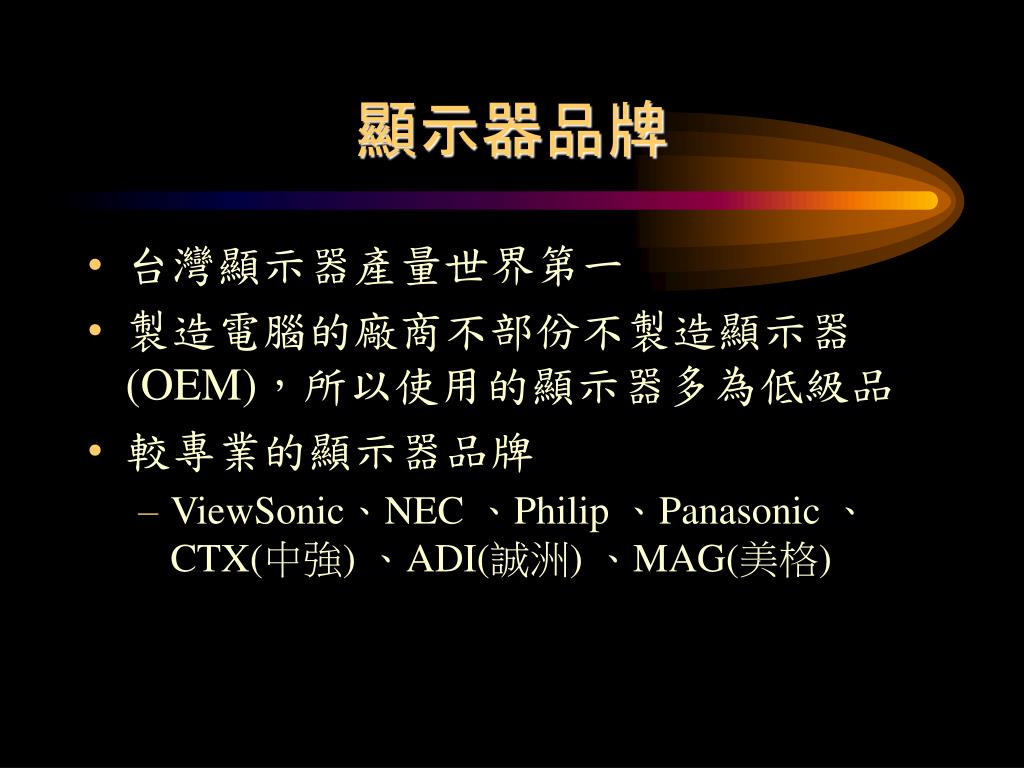

  33. 顯示器品牌 • 台灣顯示器產量世界第一 • 製造電腦的廠商不部份不製造顯示器(OEM)，所以使用的顯示器多為低級品 • 較專業的顯示器品牌 • ViewSonic、NEC 、Philip 、Panasonic 、CTX(中強) 、ADI(誠洲) 、MAG(美格)

  34. 印 表 機

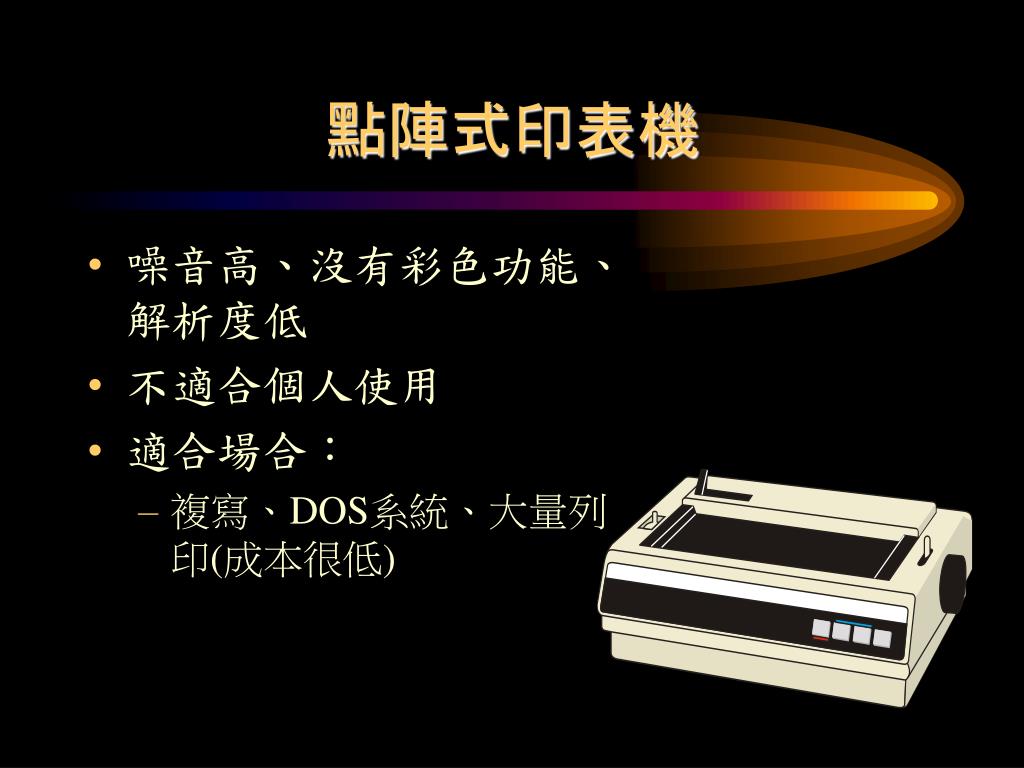

  35. 點陣式印表機 • 噪音高、沒有彩色功能、解析度低 • 不適合個人使用 • 適合場合： • 複寫、DOS系統、大量列印(成本很低)

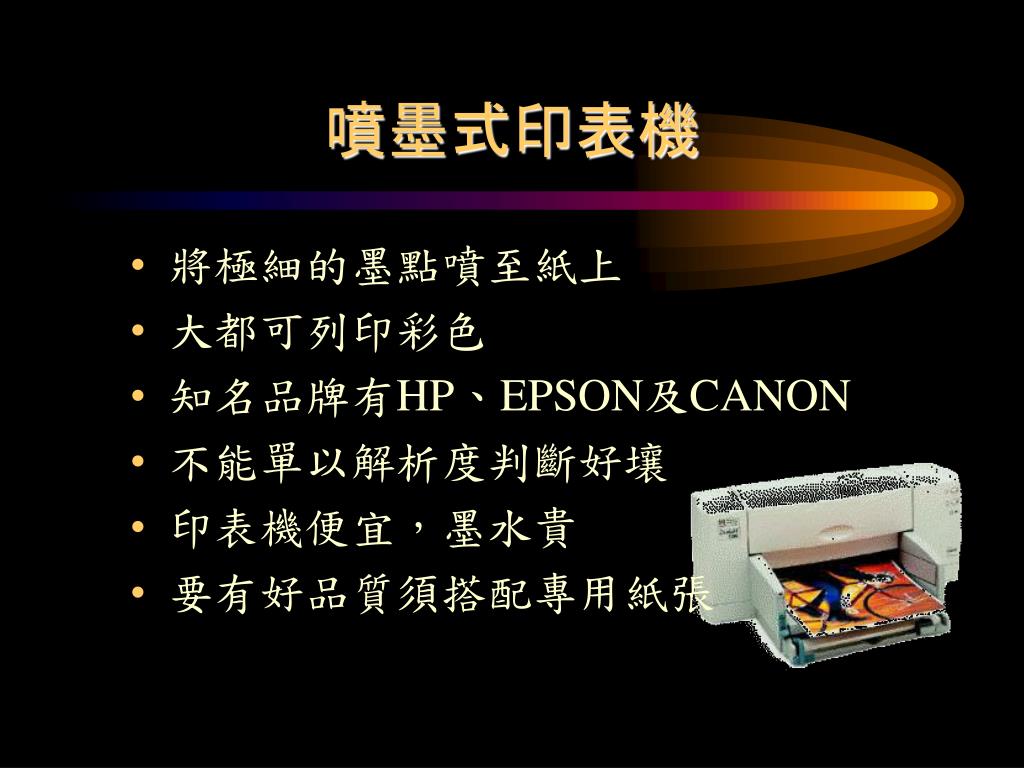

  36. 噴墨式印表機 • 將極細的墨點噴至紙上 • 大都可列印彩色 • 知名品牌有HP、EPSON及CANON • 不能單以解析度判斷好壤 • 印表機便宜，墨水貴 • 要有好品質須搭配專用紙張

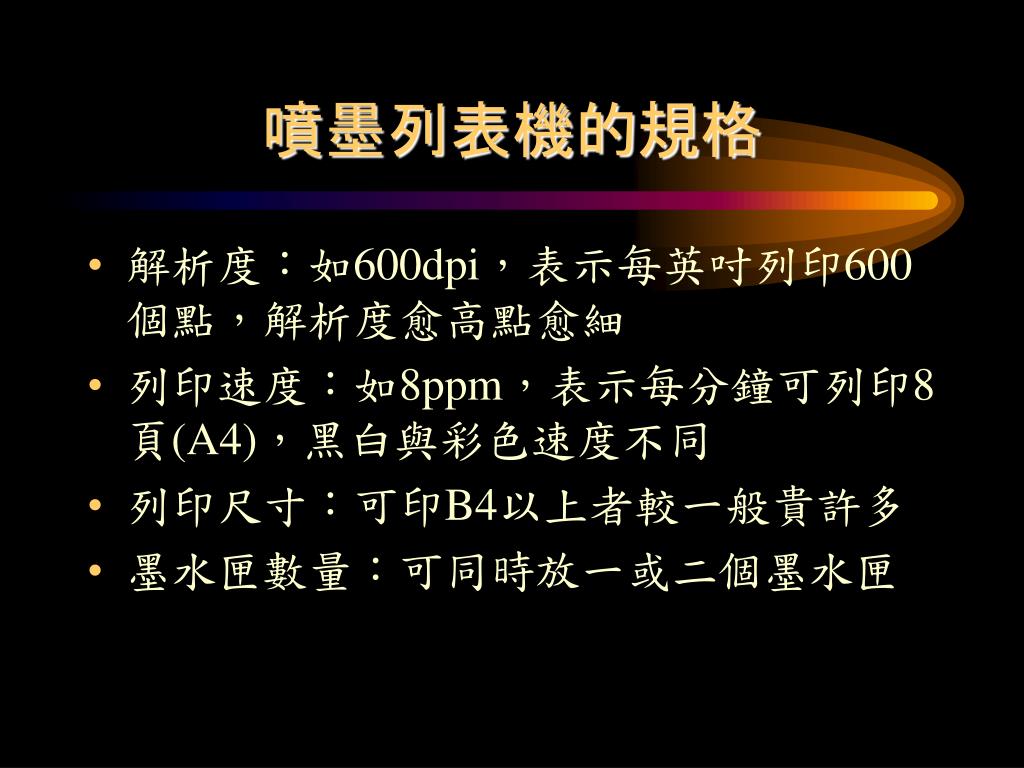

  37. 噴墨列表機的規格 • 解析度：如600dpi，表示每英吋列印600個點，解析度愈高點愈細 • 列印速度：如8ppm，表示每分鐘可列印8頁(A4)，黑白與彩色速度不同 • 列印尺寸：可印B4以上者較一般貴許多 • 墨水匣數量：可同時放一或二個墨水匣

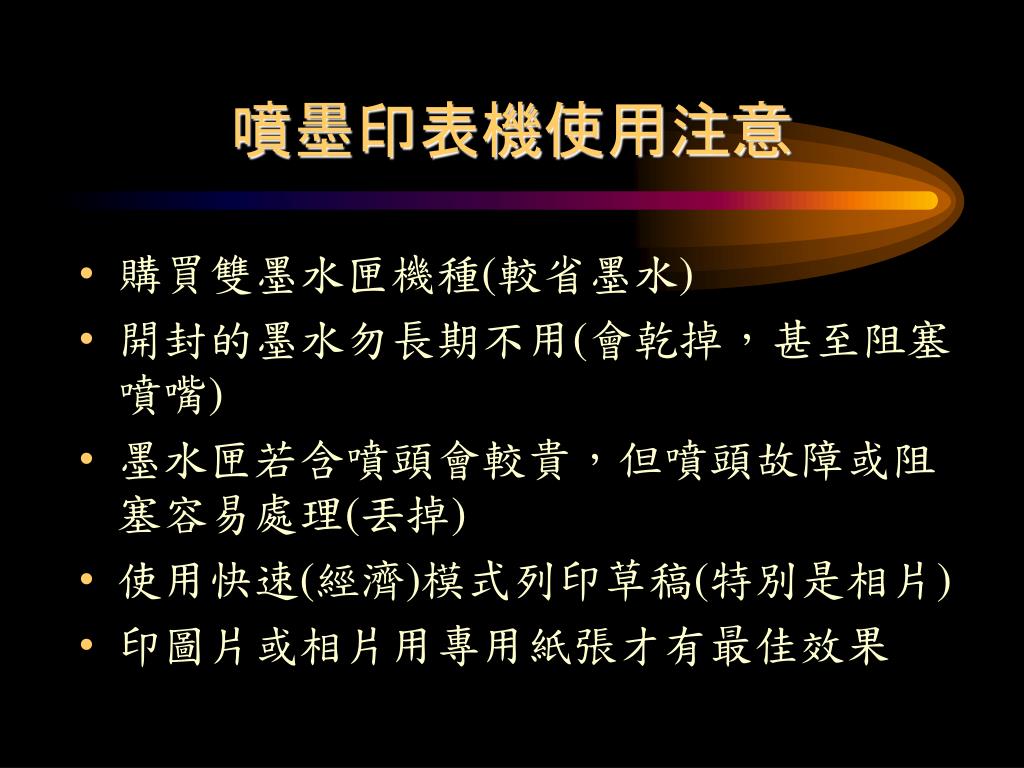

  38. 噴墨印表機使用注意 • 購買雙墨水匣機種(較省墨水) • 開封的墨水勿長期不用(會乾掉，甚至阻塞噴嘴) • 墨水匣若含噴頭會較貴，但噴頭故障或阻塞容易處理(丟掉) • 使用快速(經濟)模式列印草稿(特別是相片) • 印圖片或相片用專用紙張才有最佳效果

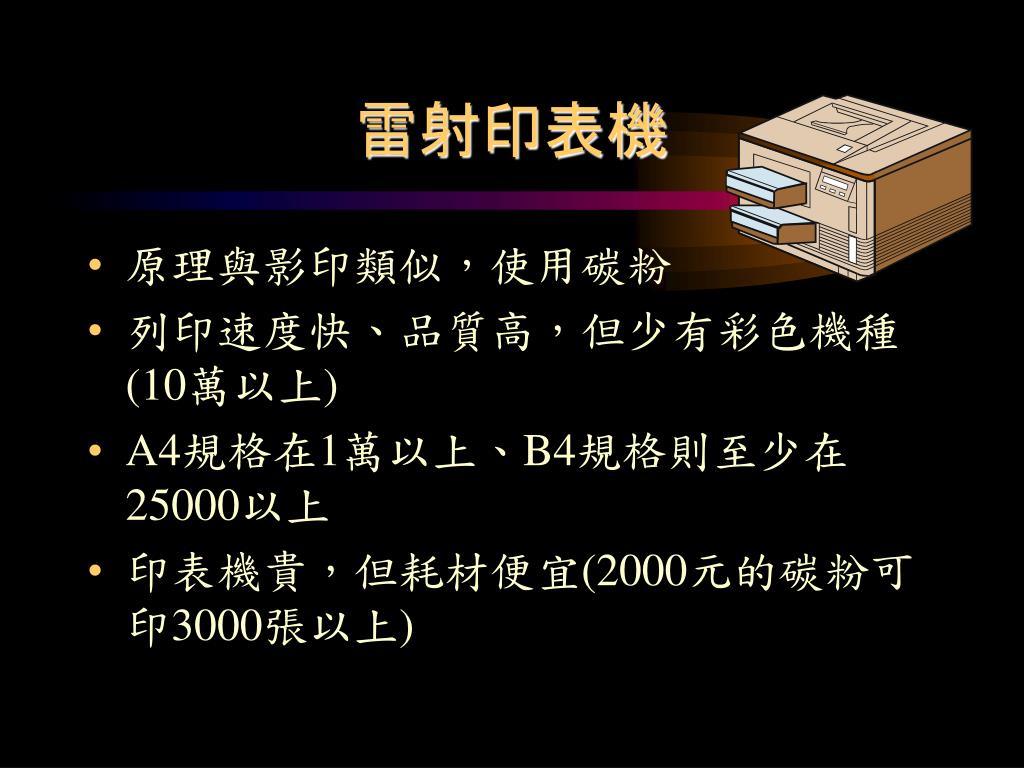

  39. 雷射印表機 • 原理與影印類似，使用碳粉 • 列印速度快、品質高，但少有彩色機種(10萬以上) • A4規格在1萬以上、B4規格則至少在25000以上 • 印表機貴，但耗材便宜(2000元的碳粉可印3000張以上)

  40. 雷射 vs 噴墨 • 列印速度：雷射>噴墨 • 列印成本：雷射<噴墨 • 機器成本：雷射>噴墨 • 大尺寸雷射機種很貴(3.5萬以上) • 雷射的彩色機種也很貴(10萬以上) • 總結 • 雷射適合大量單色列印

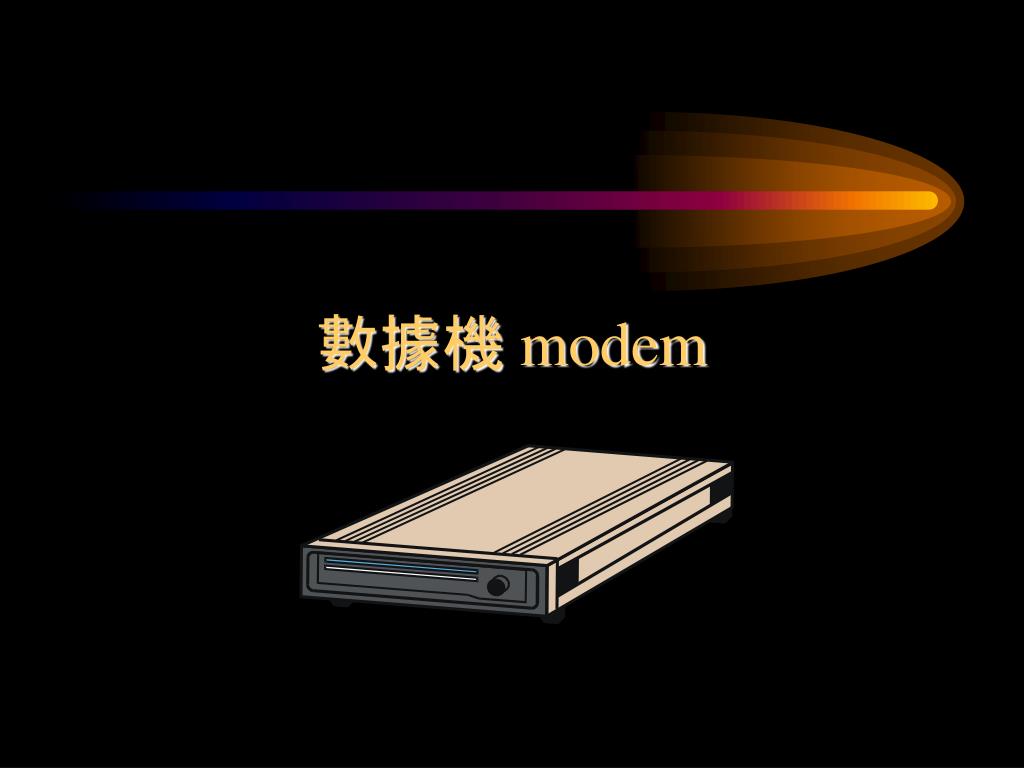

  41. 數據機 modem

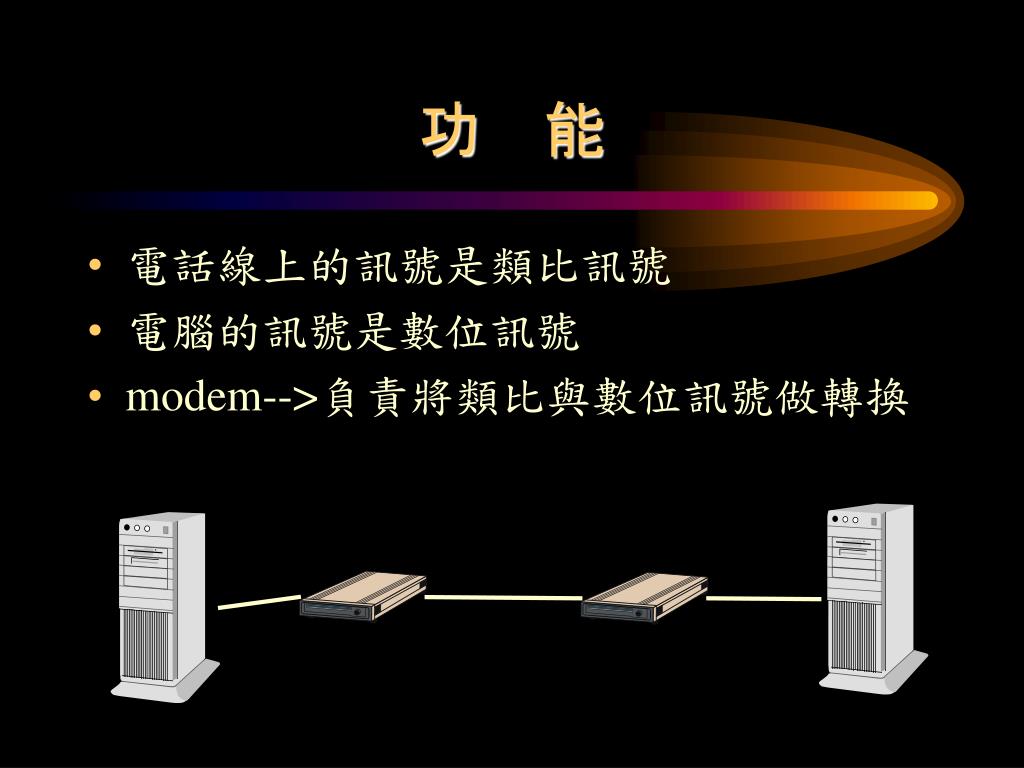

  42. 功 能 • 電話線上的訊號是類比訊號 • 電腦的訊號是數位訊號 • modem-->負責將類比與數位訊號做轉換

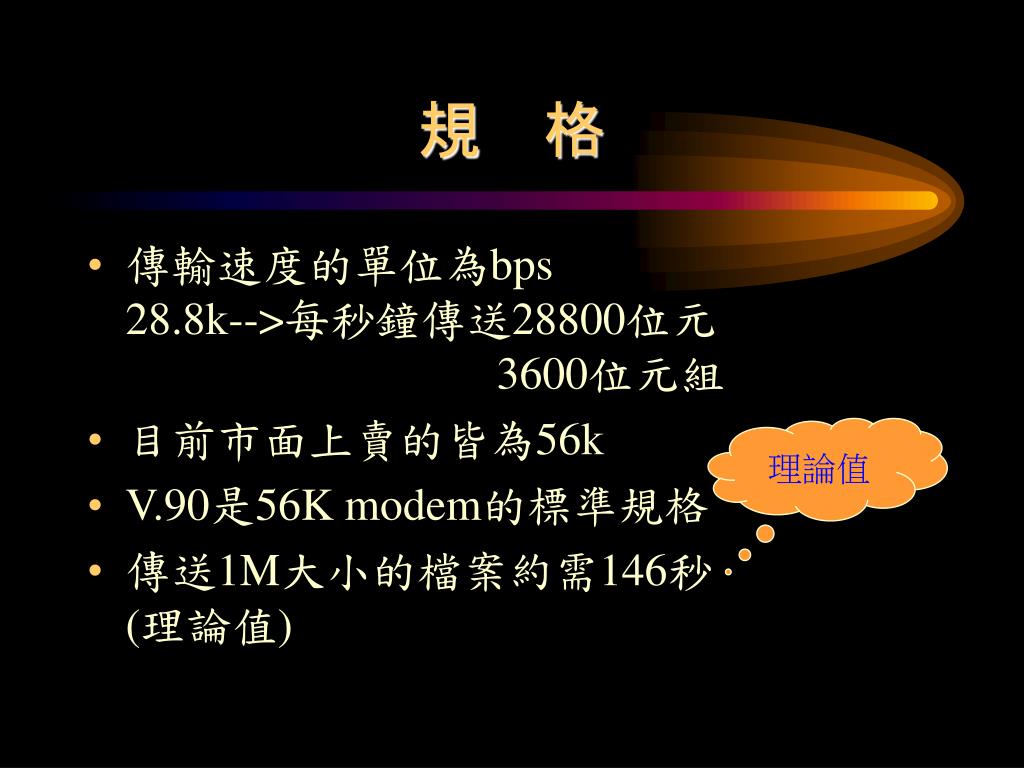

  43. 規 格 • 傳輸速度的單位為bps28.8k-->每秒鐘傳送28800位元 3600位元組 • 目前市面上賣的皆為56k • V.90是56K modem的標準規格 • 傳送1M大小的檔案約需146秒(理論值) 理論值

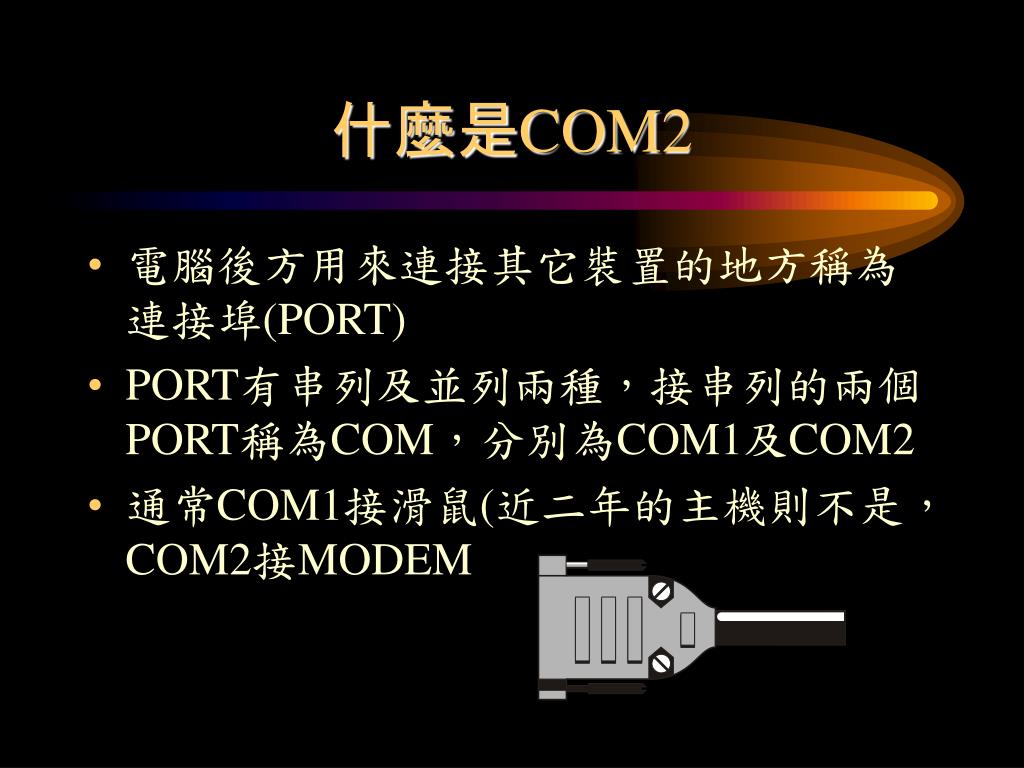

  44. 什麼是COM2 • 電腦後方用來連接其它裝置的地方稱為連接埠(PORT) • PORT有串列及並列兩種，接串列的兩個PORT稱為COM，分別為COM1及COM2 • 通常COM1接滑鼠(近二年的主機則不是，COM2接MODEM

  45. 影像輸入設備 • 用來取得影像到電腦再處理的設備 • 掃描器 • 數位相機

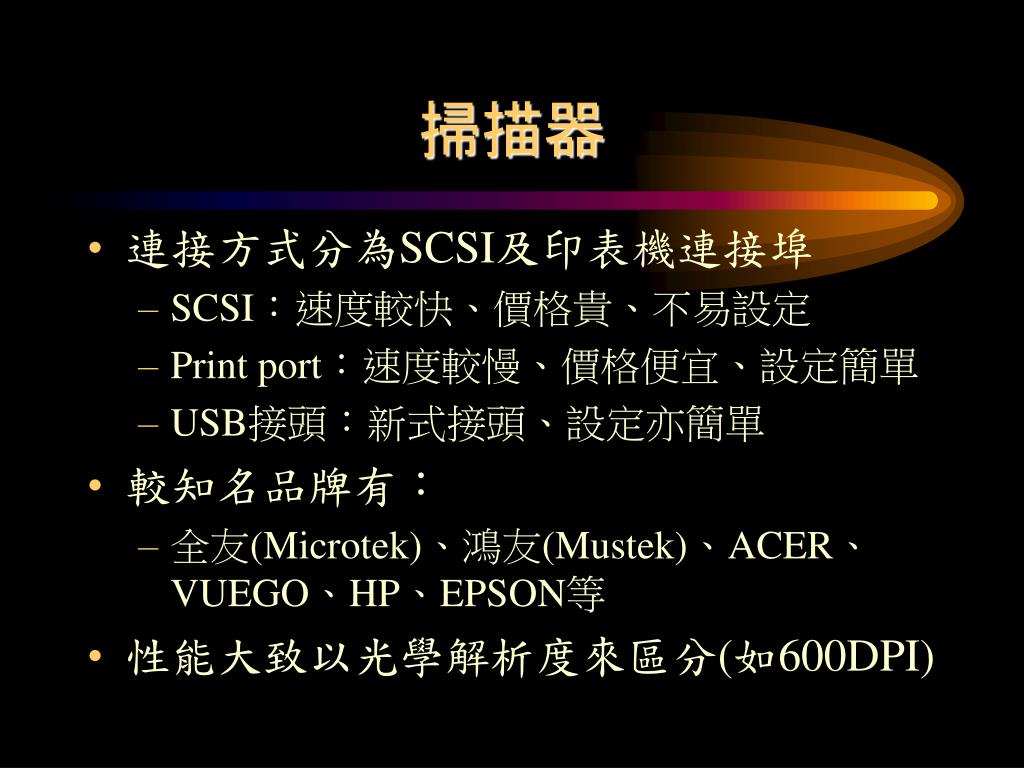

  46. 掃描器 • 連接方式分為SCSI及印表機連接埠 • SCSI：速度較快、價格貴、不易設定 • Print port：速度較慢、價格便宜、設定簡單 • USB接頭：新式接頭、設定亦簡單 • 較知名品牌有： • 全友(Microtek)、鴻友(Mustek)、ACER、VUEGO、HP、EPSON等 • 性能大致以光學解析度來區分(如600DPI)

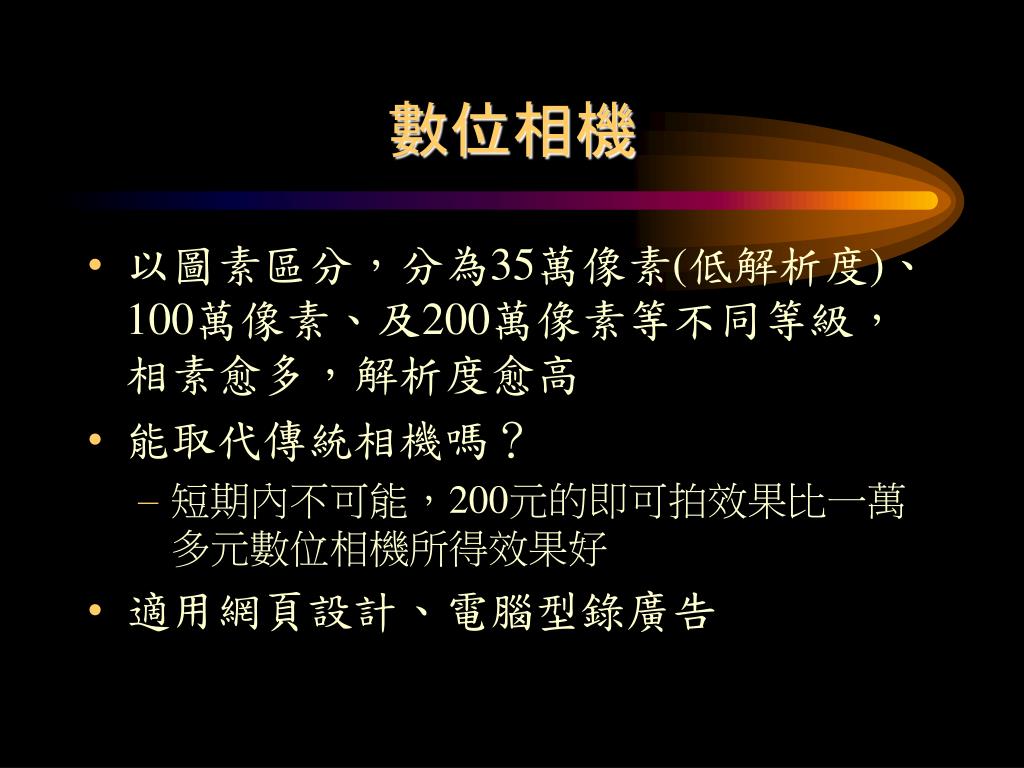

  47. 數位相機 • 以圖素區分，分為35萬像素(低解析度)、100萬像素、及200萬像素等不同等級，相素愈多，解析度愈高 • 能取代傳統相機嗎？ • 短期內不可能，200元的即可拍效果比一萬多元數位相機所得效果好 • 適用網頁設計、電腦型錄廣告
