  1. 数控机床概述

  2. 单元一 数控机床的特点 • 单元二 数控机床的组成和工作原理 • 单元三 数控机床的分类 • 单元四 数控机床的发展趋势

  3. 单元一 数控机床的特点 一、数控机床的加工特点 ① 适应性强 ② 精度高,质量稳定 ③ 生产效率高 ④ 能实现复杂的运动 ⑤ 良好的经济效益 ⑥ 有利于生产管理的现代化 Exit [ 1、2 ]

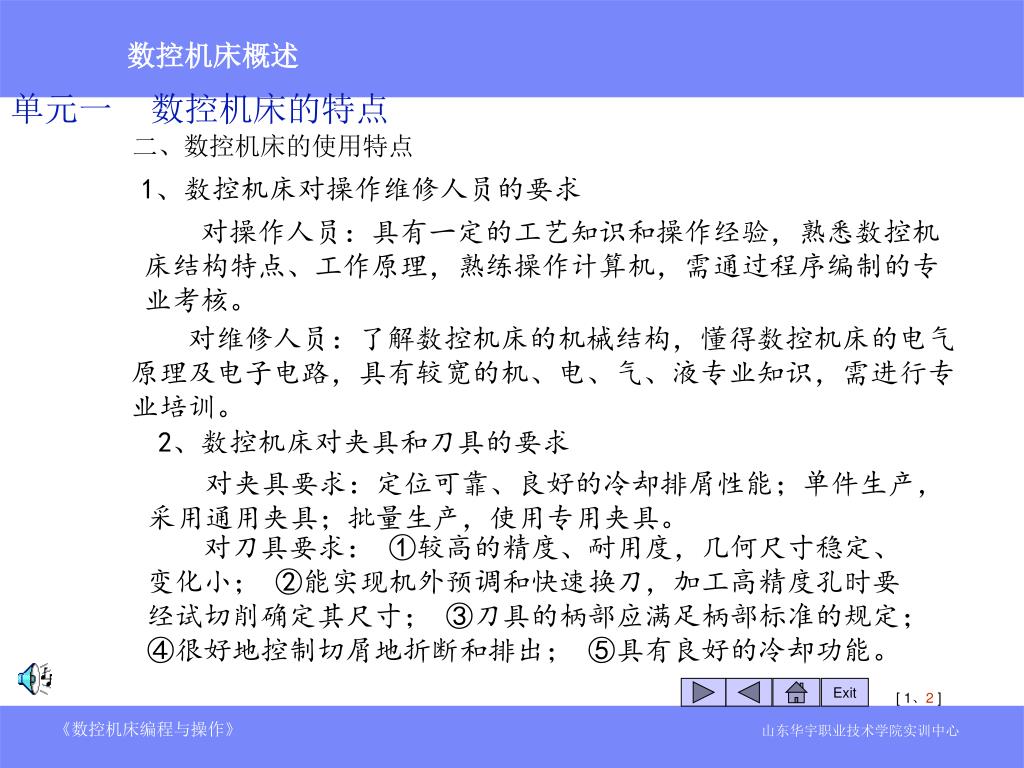

  4. 单元一 数控机床的特点 二、数控机床的使用特点 1、数控机床对操作维修人员的要求 对操作人员:具有一定的工艺知识和操作经验,熟悉数控机床结构特点、工作原理,熟练操作计算机,需通过程序编制的专业考核。 对维修人员:了解数控机床的机械结构,懂得数控机床的电气原理及电子电路,具有较宽的机、电、气、液专业知识,需进行专业培训。 2、数控机床对夹具和刀具的要求 对夹具要求:定位可靠、良好的冷却排屑性能;单件生产,采用通用夹具;批量生产,使用专用夹具。 对刀具要求: ①较高的精度、耐用度,几何尺寸稳定、变化小; ②能实现机外预调和快速换刀,加工高精度孔时要经试切削确定其尺寸; ③刀具的柄部应满足柄部标准的规定; ④很好地控制切屑地折断和排出; ⑤具有良好的冷却功能。 Exit [ 1、2 ]

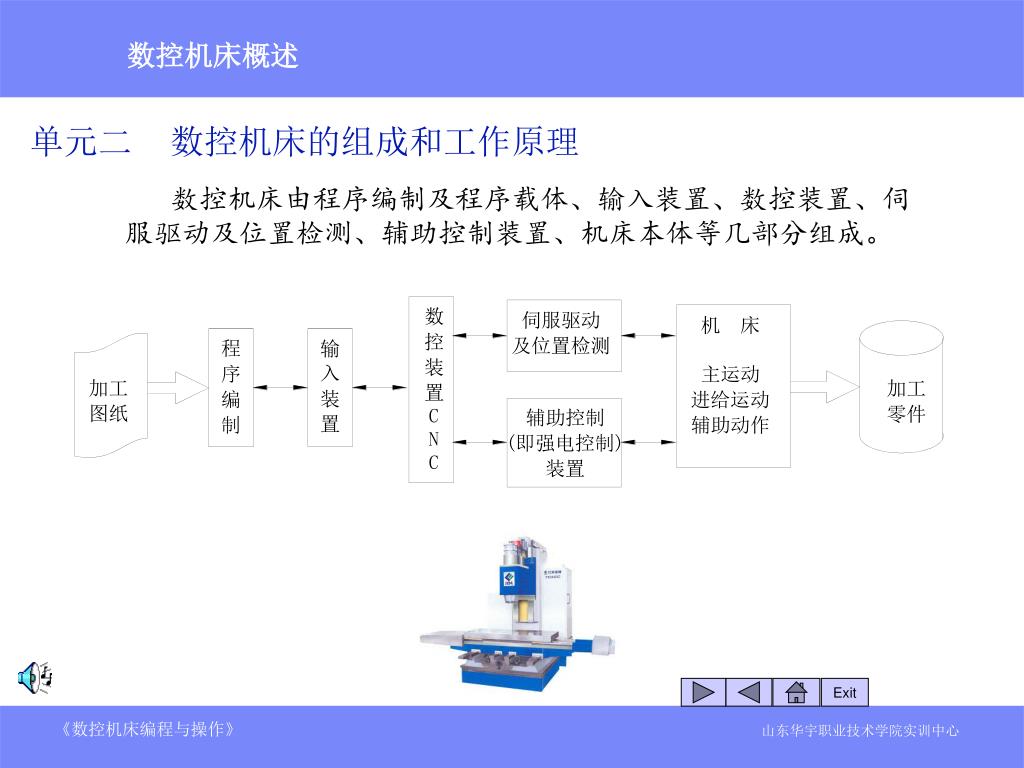

  5. 单元二 数控机床的组成和工作原理 数控机床由程序编制及程序载体、输入装置、数控装置、伺服驱动及位置检测、辅助控制装置、机床本体等几部分组成。 Exit

  6. 单元三 数控机床的分类 1、按加工工艺方法分类 ① 金属切削类数控机床 ② 特种加工类数控机床 ③ 板材加工类数控机床 2、按控制运动轨迹分类 ① 点位控制数控机床 ② 直线控制数控机床 ③ 轮廓控制数控机床 3、按驱动装置的特点分类 ① 开环控制数控机床 ② 闭环控制数控机床 ③ 半闭环控制数控机床 ④ 混合控制数控机床 Exit

  7. 单元三 数控机床的分类 1、按加工工艺方法分类 ① 金属切削类数控机床 金属切削类数控机床有数控车床、数控铣床、数控钻床、数控镗床、数控磨床、数控镗铣床等。加工中心MC是带有刀库和自动换刀装置的数控机床。 Exit

  8. 单元三 数控机床的分类 1、按加工工艺方法分类 ② 特种加工类数控机床 数控特种加工机床有数控电火花线切割机床、数控电火花加工机床、数控激光加工机床等。 Exit

  9. 单元三 数控机床的分类 1、按加工工艺方法分类 ③ 板材加工类数控机床 金属成形类数控机床有数控折弯机、数控弯管机和数控压力机等。 Exit

  10. 单元三 数控机床的分类 3、按驱动装置的特点分类 ① 开环控制数控机床 Exit

  11. 单元三 数控机床的分类 3、按驱动装置的特点分类 ② 闭环控制数控机床 Exit

  12. 单元三 数控机床的分类 3、按驱动装置的特点分类 ③ 半闭环控制数控机床 Exit

  13. 单元三 数控机床的分类 3、按驱动装置的特点分类 ④ 混合控制数控机床 图1-1 开环补偿型控制方式 Exit 图1-2 半闭环补偿型控制方式

  14. 单元四 数控机床的发展趋势 一、数控机床结构的发展 二、计算机控制性能的发展 三、伺服驱动系统的发展 四、自适应控制 五、计算机群控 六、柔性制造系统(FMS) ① 加工子系统 ② 物流子系统 ③ 信息流子系统 Exit

  15. 单元四 数控机床的发展趋势 一、数控机床结构的发展 图1-8 柔性制造单元 图1-7 加工单元示意图 Exit

  16. 单元四 数控机床的发展趋势 四、自适应控制 图1-9 自适应控制结构框图 Exit

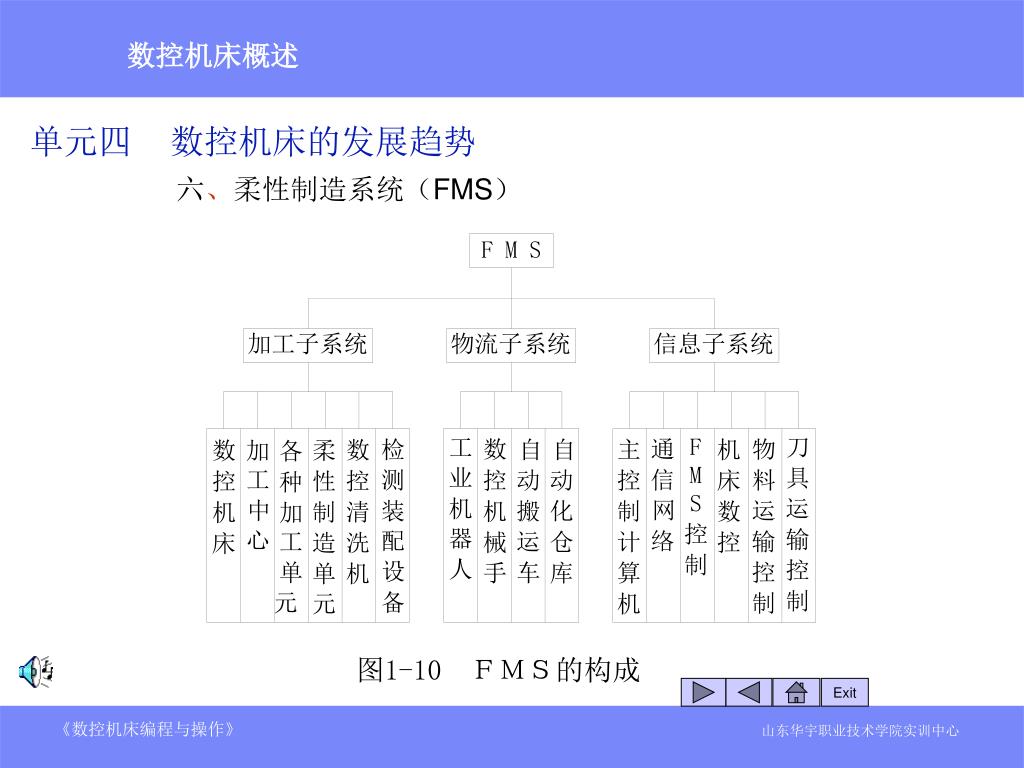

  17. 单元四 数控机床的发展趋势 六、柔性制造系统(FMS) 图1-10 FMS的构成 Exit

  18. 单元四 数控机床的发展趋势 六、柔性制造系统(FMS) ① 加工子系统 图1-11 一个FMS组成实例 Exit
