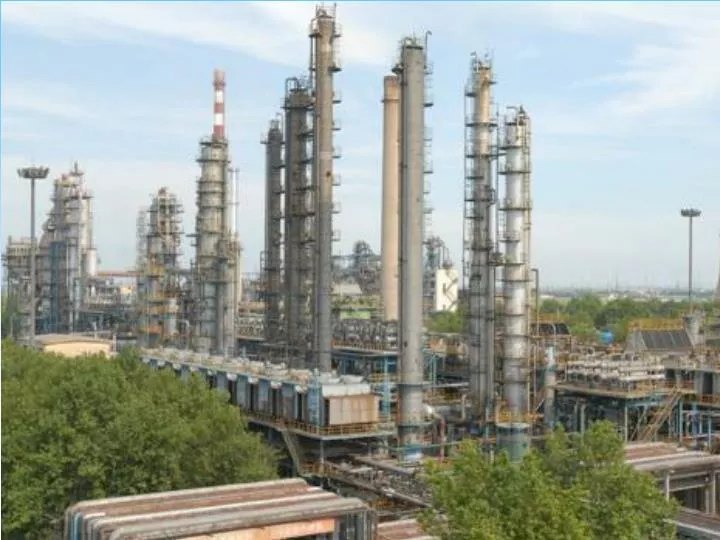

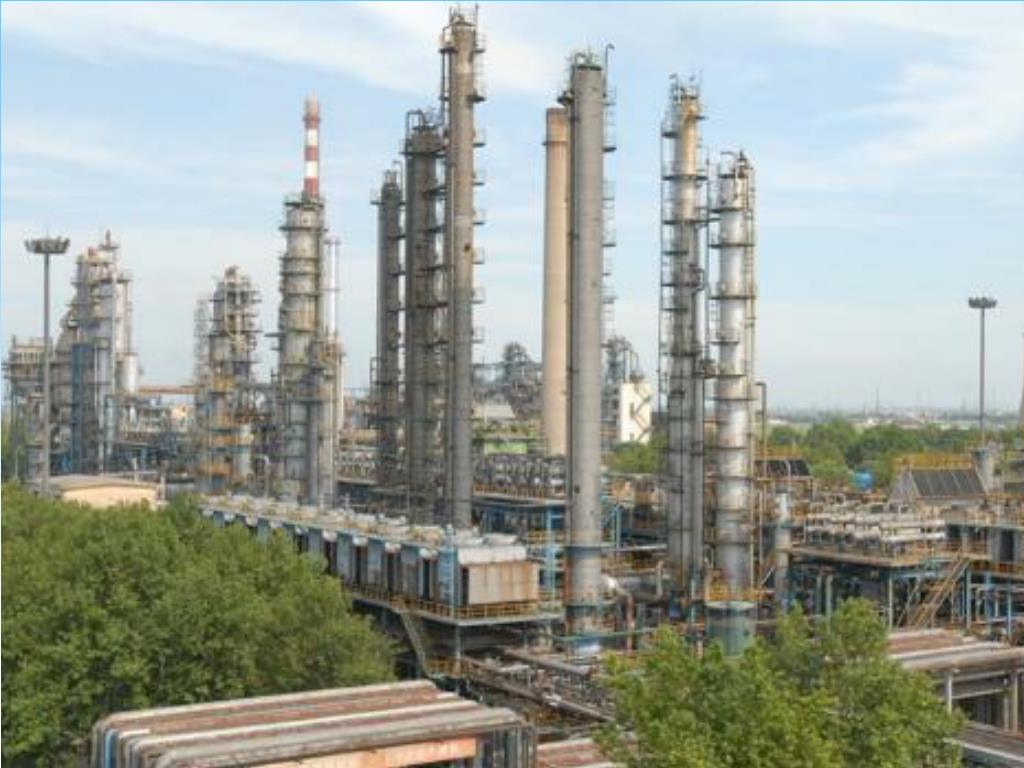

  1. 我们化工厂设备是怎么连在一起的？

  2. 我们化工厂设备是怎么连在一起的？

  3. 第 3 章 化工设备常用连接方法 主要内容： • 螺纹连接 • 焊接

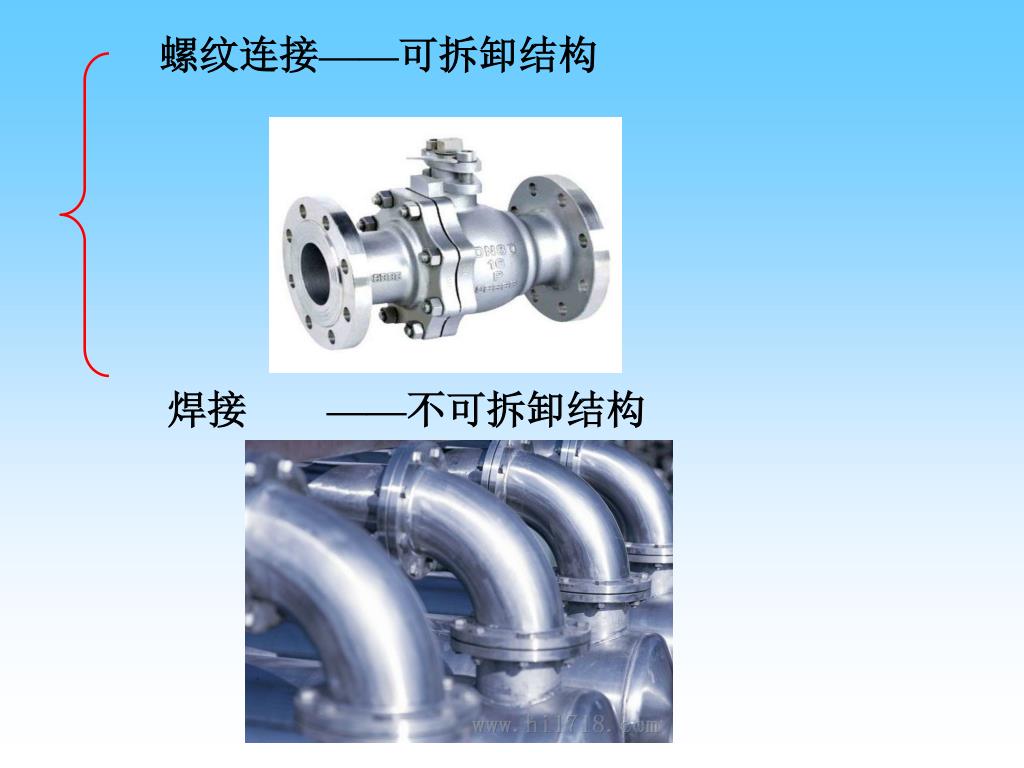

  4. 螺纹连接——可拆卸结构 焊接 ——不可拆卸结构

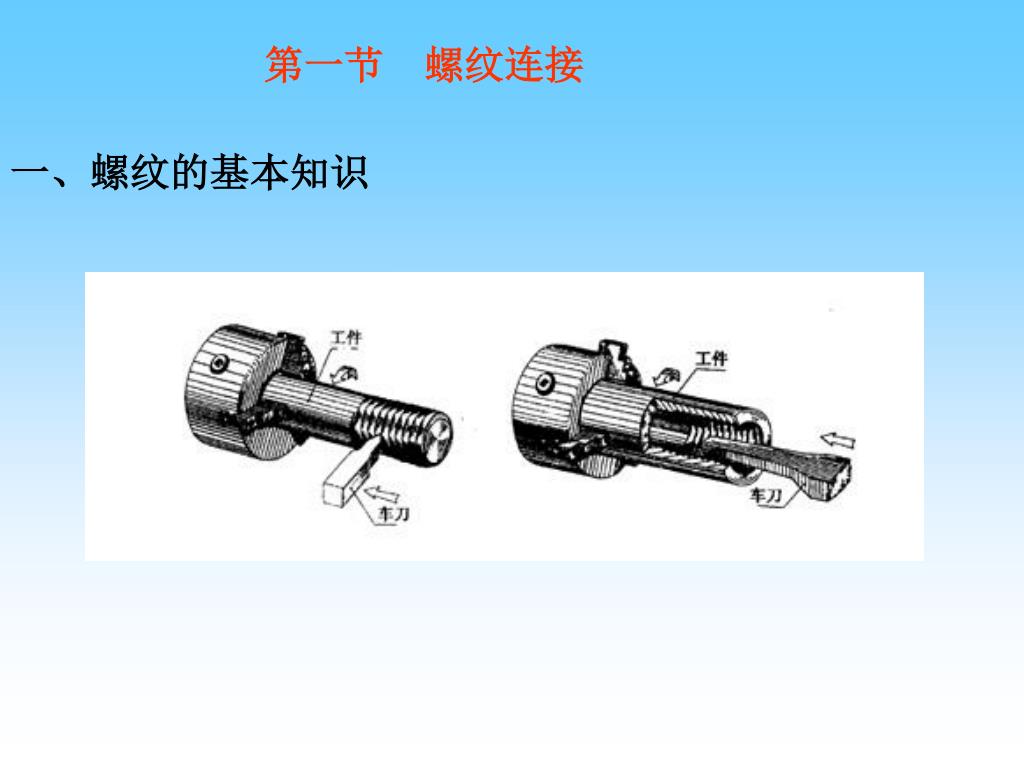

  5. 第一节 螺纹连接 一、螺纹的基本知识

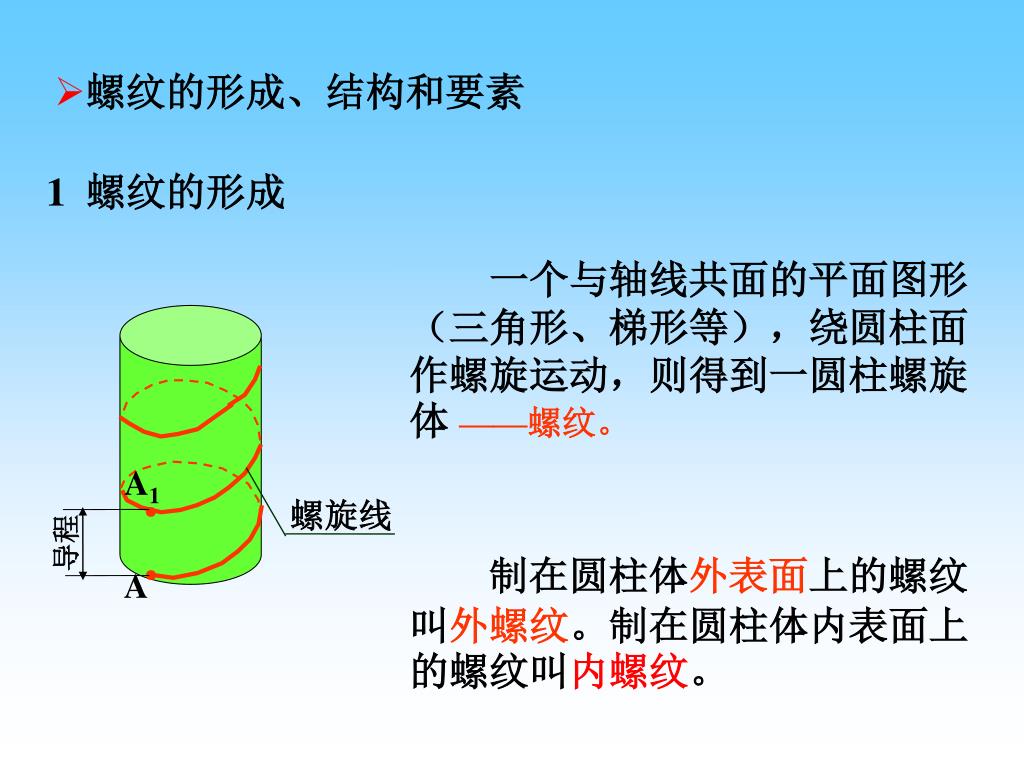

  6. A1 螺旋线 ● 导程 A ● • 螺纹的形成、结构和要素 1 螺纹的形成 　　一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到一圆柱螺旋体——螺纹。 制在圆柱体外表面上的螺纹叫外螺纹。制在圆柱体内表面上的螺纹叫内螺纹。

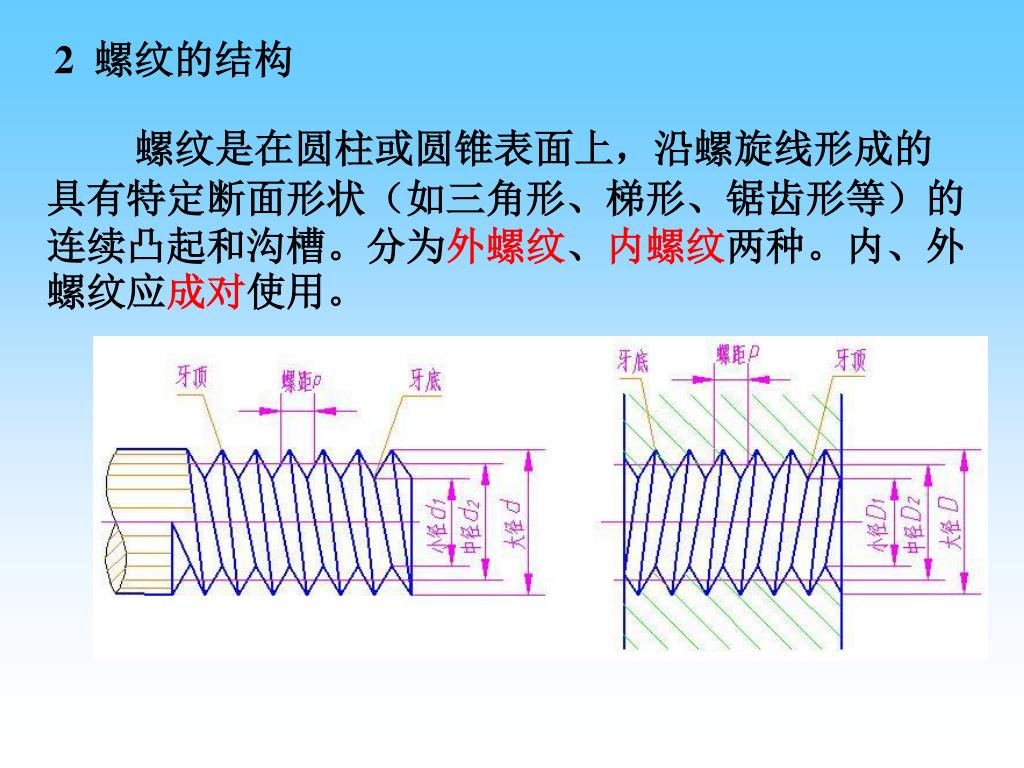

  7. 2 螺纹的结构 螺纹是在圆柱或圆锥表面上，沿螺旋线形成的具有特定断面形状（如三角形、梯形、锯齿形等）的连续凸起和沟槽。分为外螺纹、内螺纹两种。内、外螺纹应成对使用。

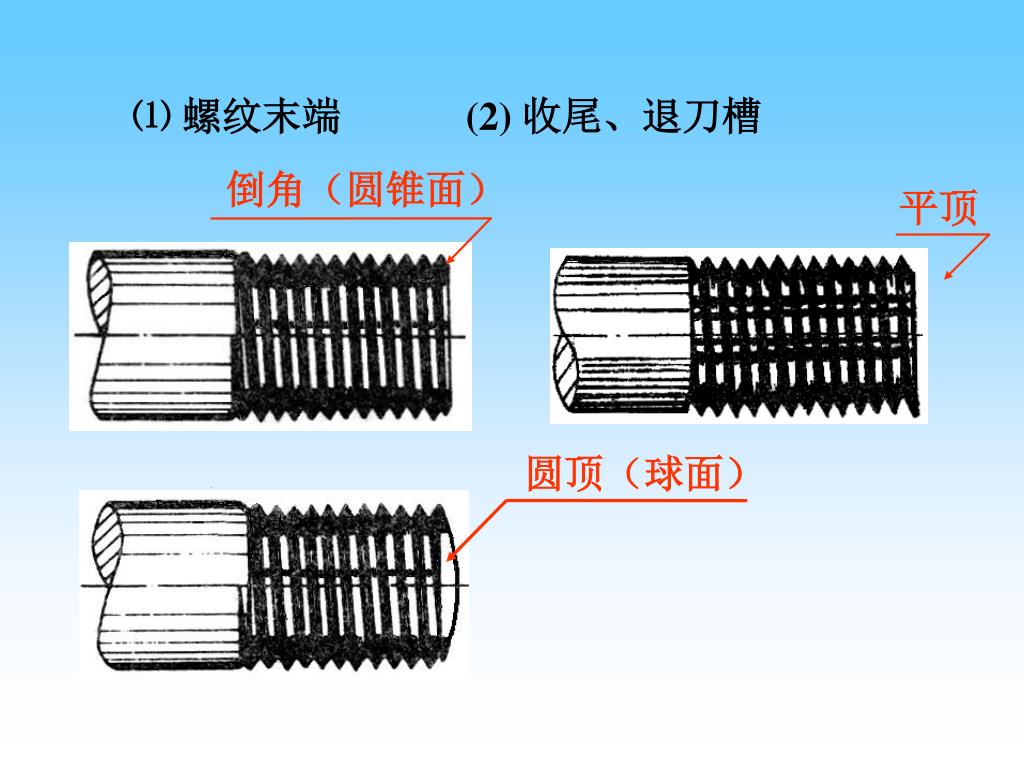

  8. 倒角（圆锥面） 平顶 圆顶（球面） ⑴ 螺纹末端 (2) 收尾、退刀槽

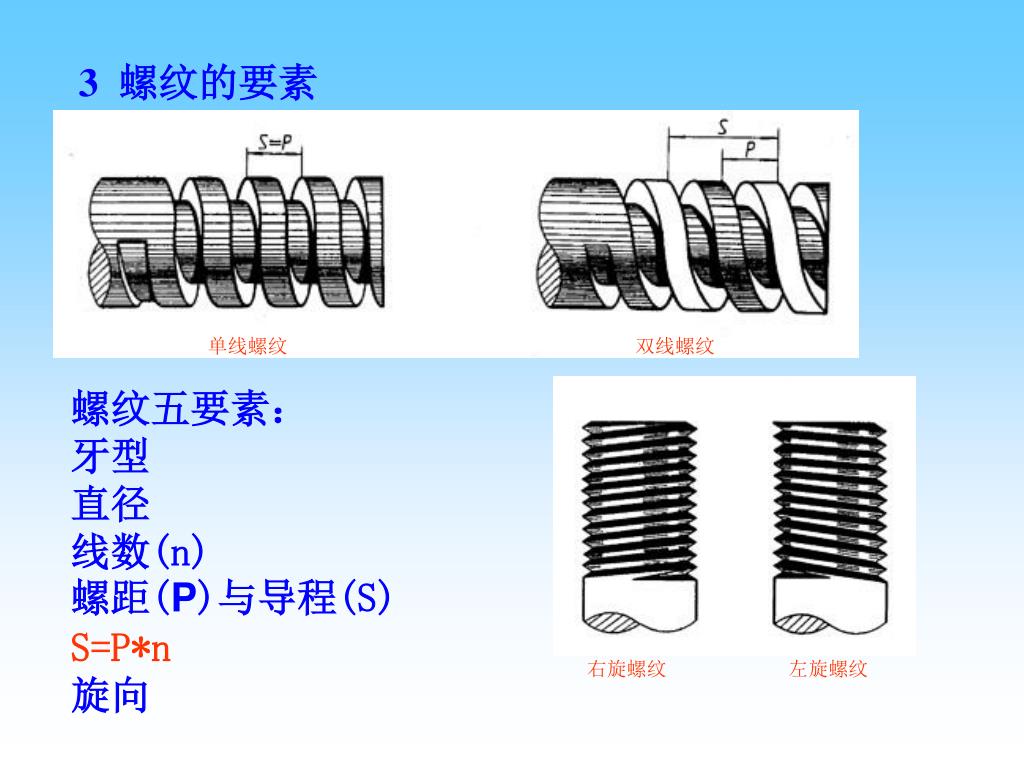

  9. 3螺纹的要素 单线螺纹 双线螺纹 螺纹五要素： 牙型 直径 线数(n) 螺距(P)与导程(S) S=P*n 旋向 右旋螺纹 左旋螺纹

  10. 牙型 三角形 梯形 锯齿形 在通过螺纹轴线的剖面上，螺纹的轮廓形状。 常用的有：

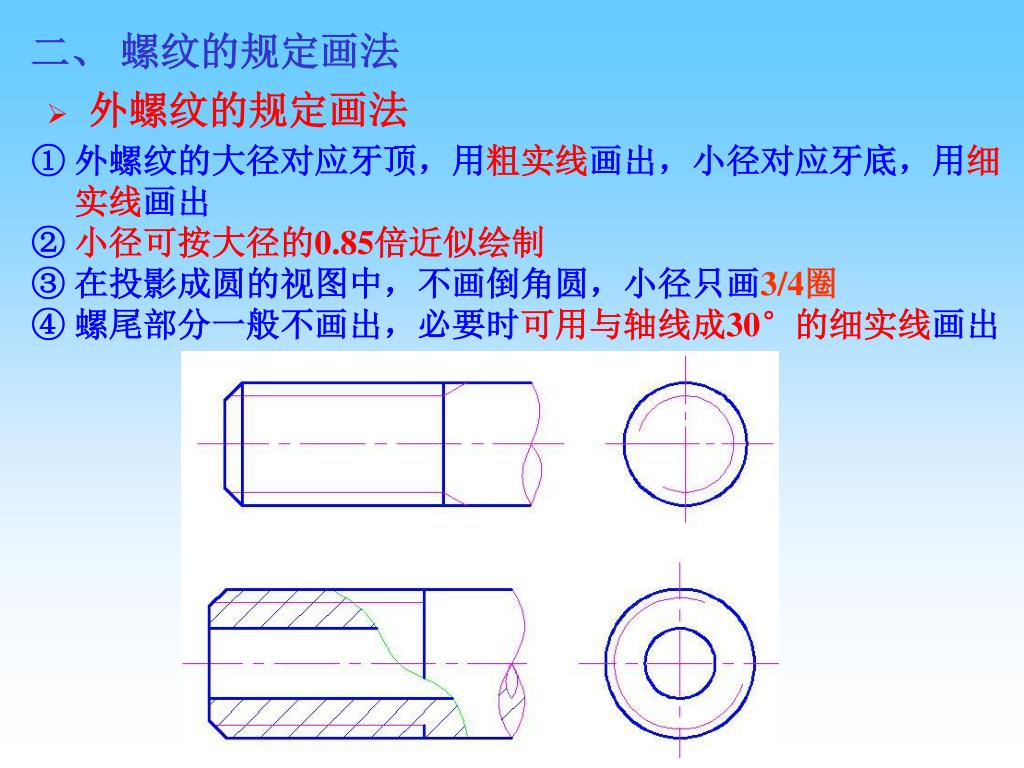

  11. 二、 螺纹的规定画法 • 外螺纹的规定画法

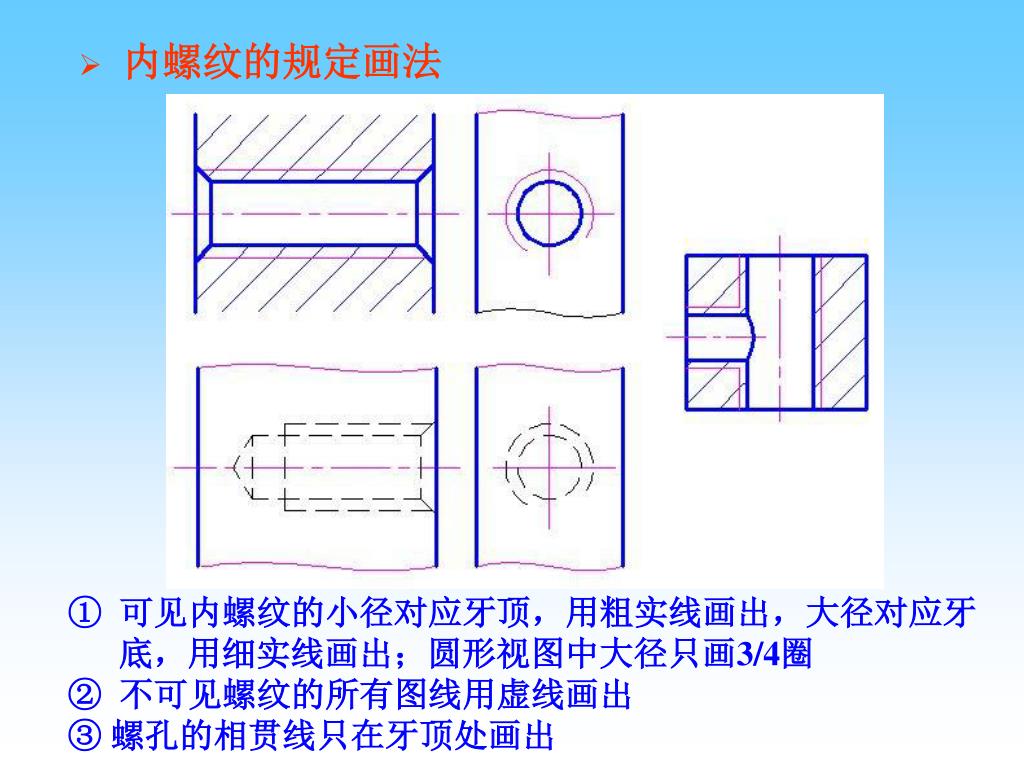

  12. 内螺纹的规定画法

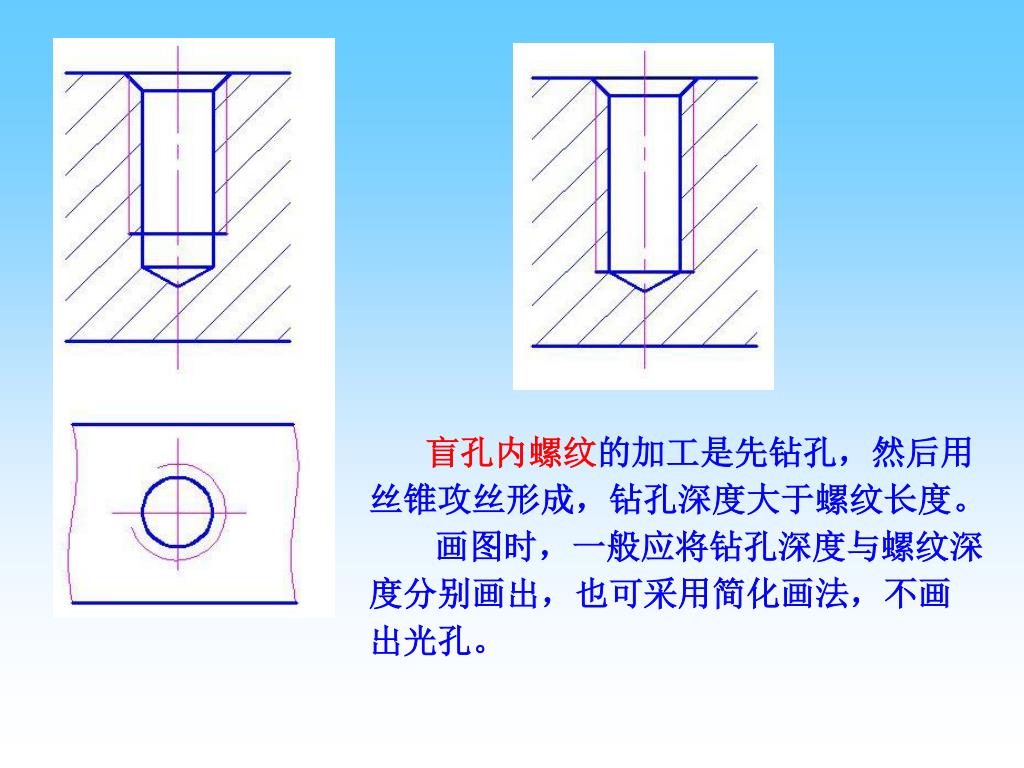

  13. 盲孔内螺纹的加工是先钻孔，然后用丝锥攻丝形成，钻孔深度大于螺纹长度。盲孔内螺纹的加工是先钻孔，然后用丝锥攻丝形成，钻孔深度大于螺纹长度。 画图时，一般应将钻孔深度与螺纹深度分别画出，也可采用简化画法，不画出光孔。

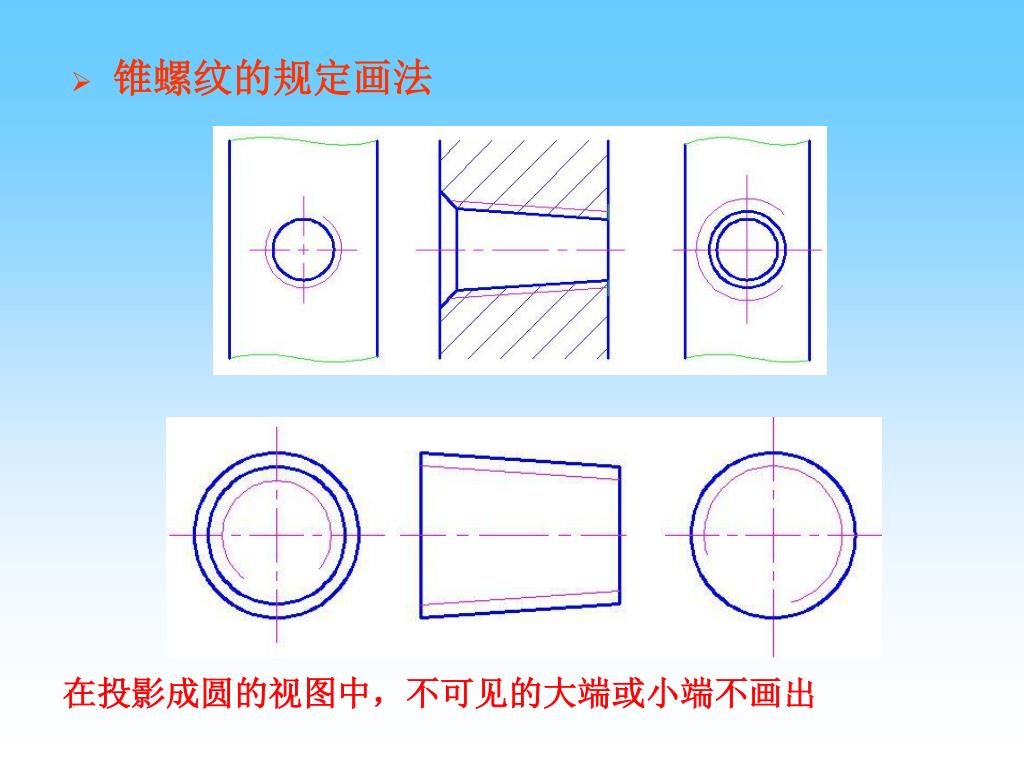

  14. 锥螺纹的规定画法 在投影成圆的视图中，不可见的大端或小端不画出

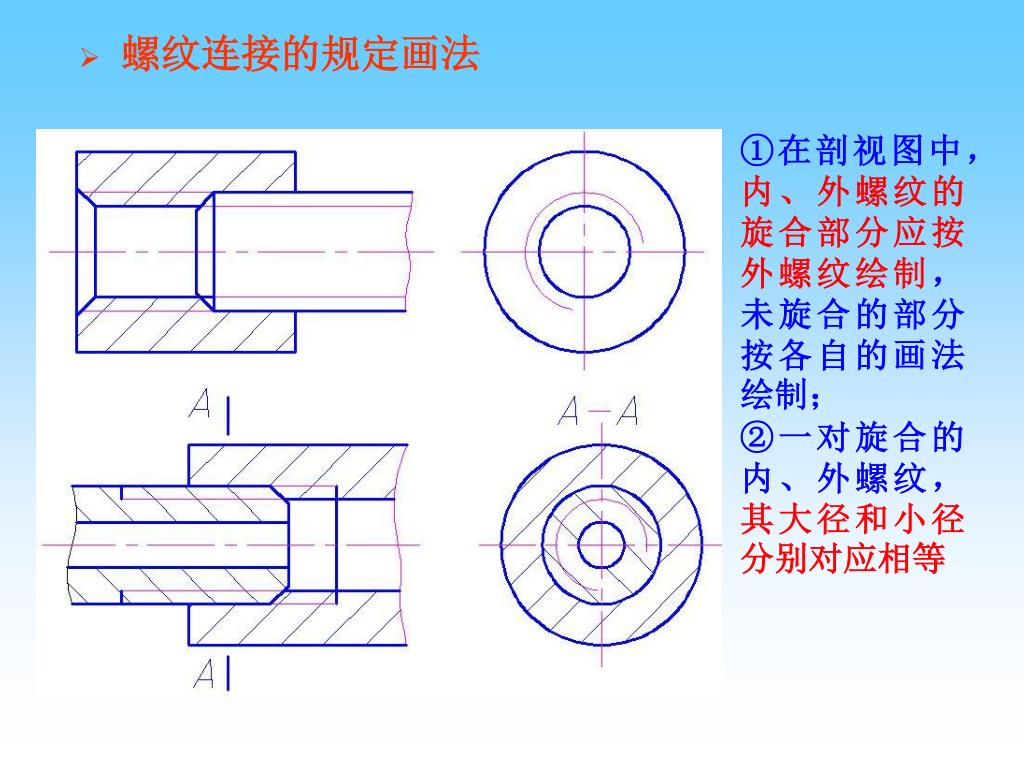

  15. 螺纹连接的规定画法

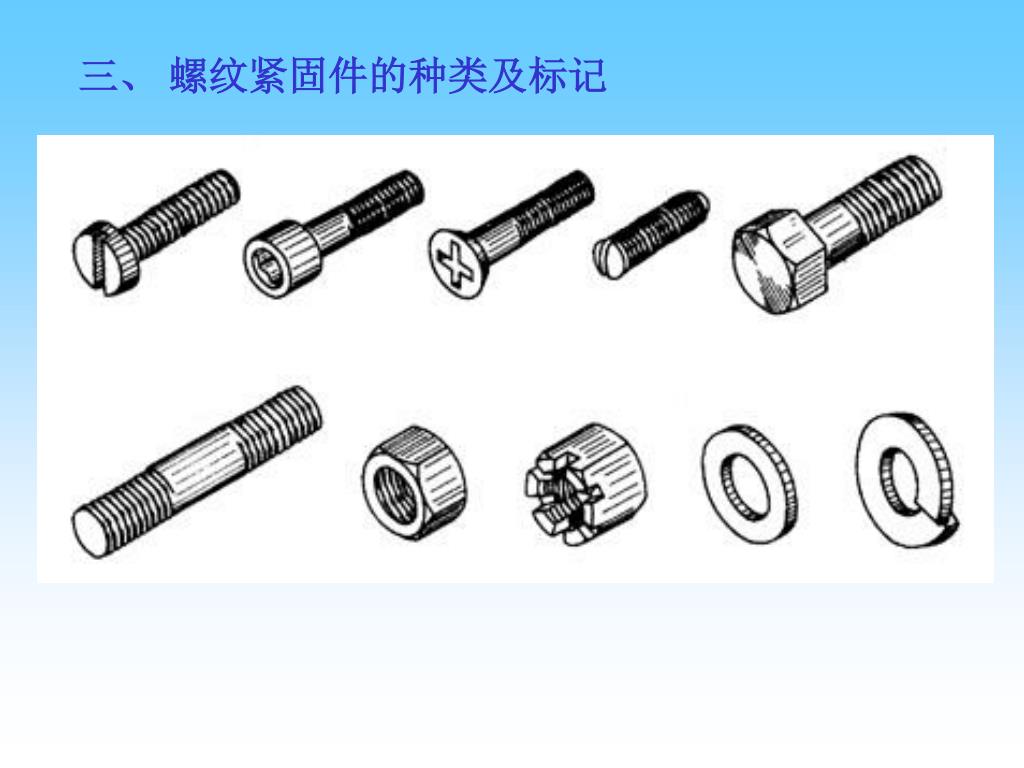

  16. 三、 螺纹紧固件的种类及标记

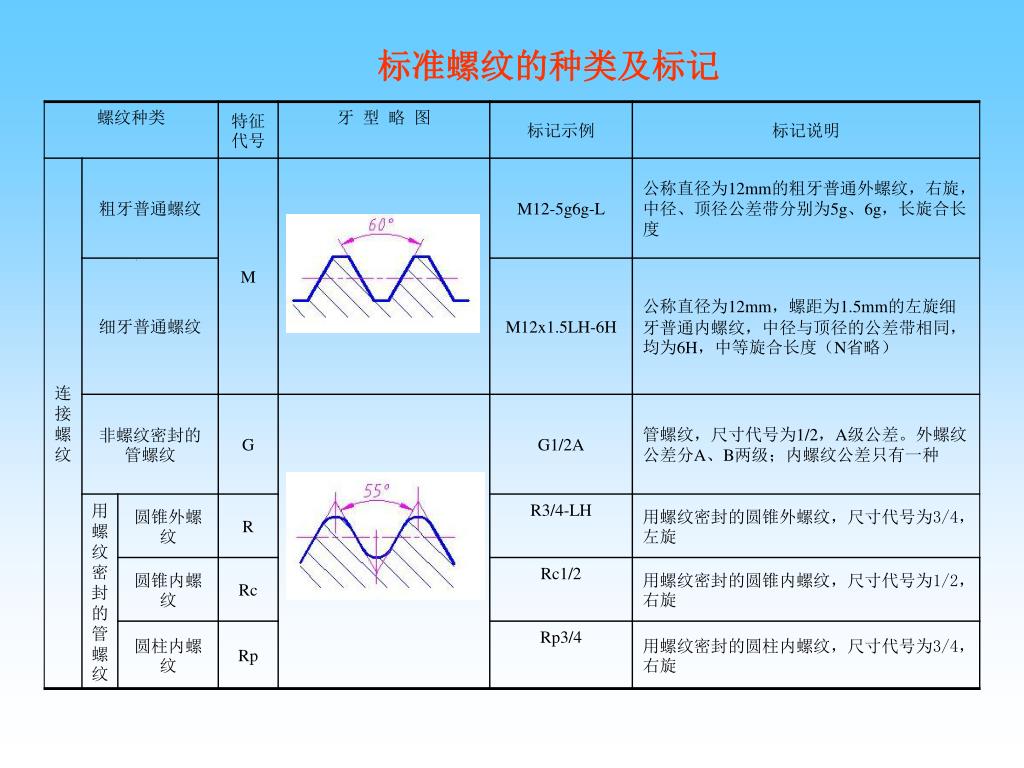

  17. 标准螺纹的种类及标记

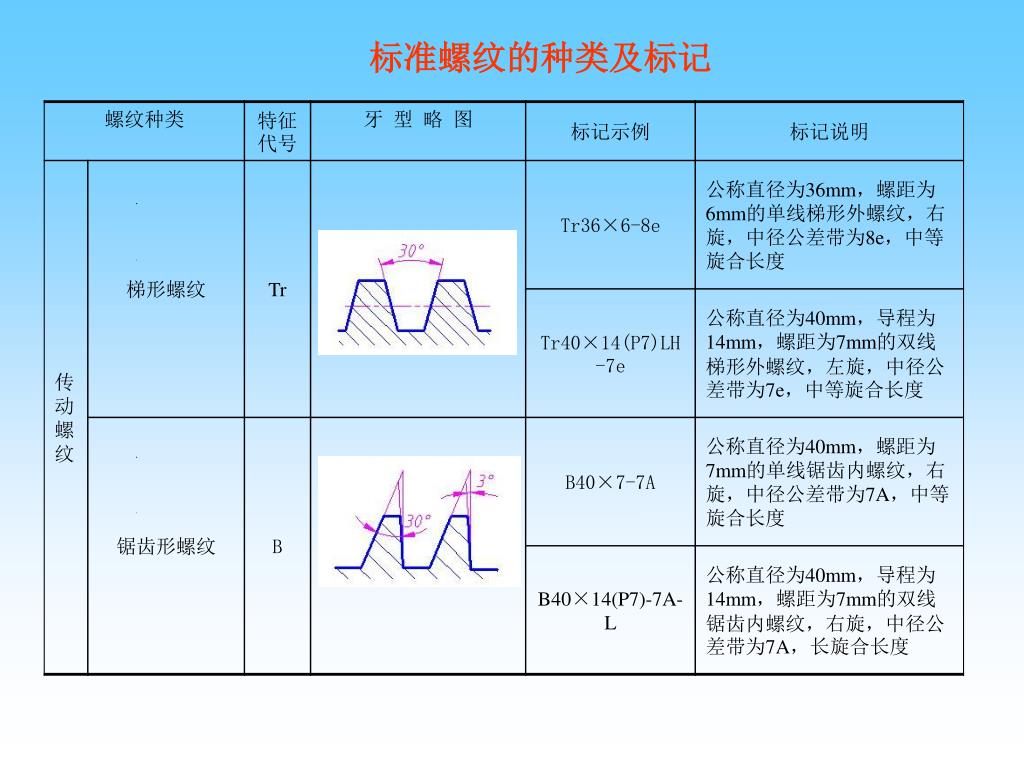

  18. 标准螺纹的种类及标记

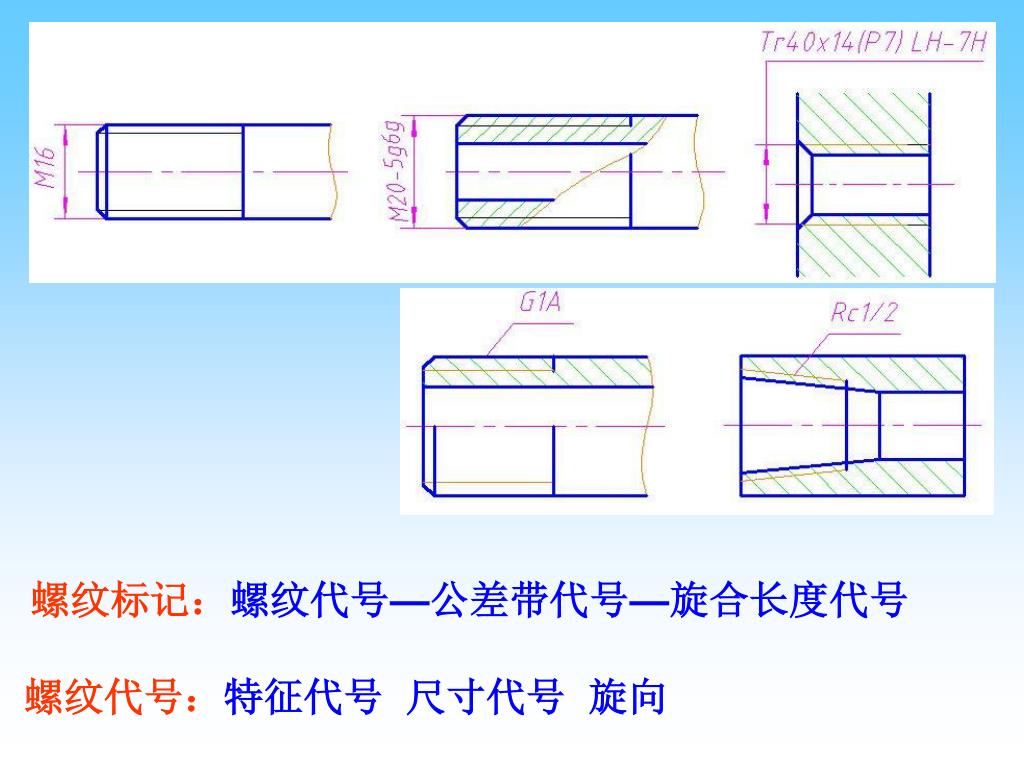

  19. 螺纹标记：螺纹代号—公差带代号—旋合长度代号螺纹标记：螺纹代号—公差带代号—旋合长度代号 螺纹代号：特征代号 尺寸代号 旋向

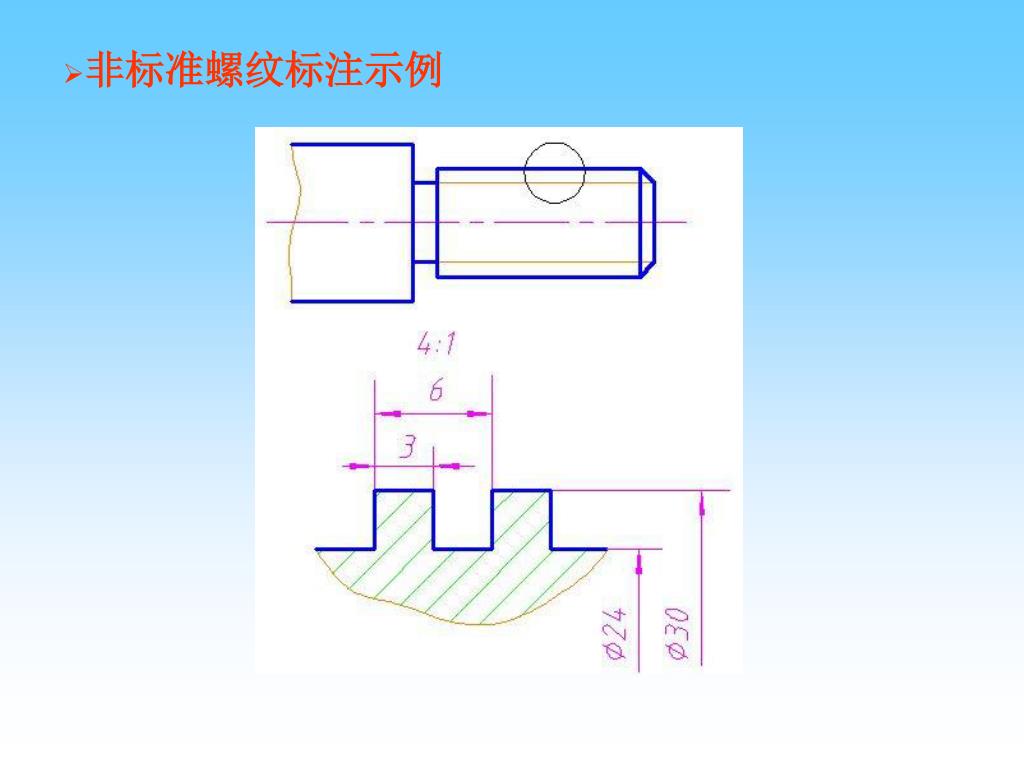

  20. 非标准螺纹标注示例

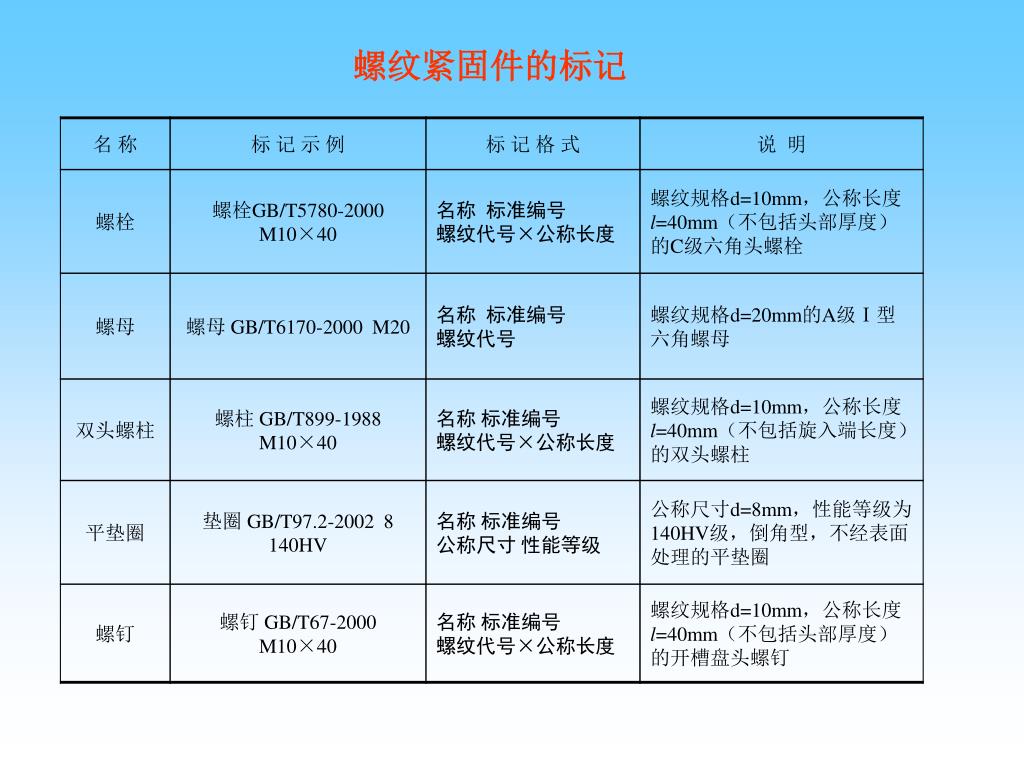

  21. 螺纹紧固件的标记

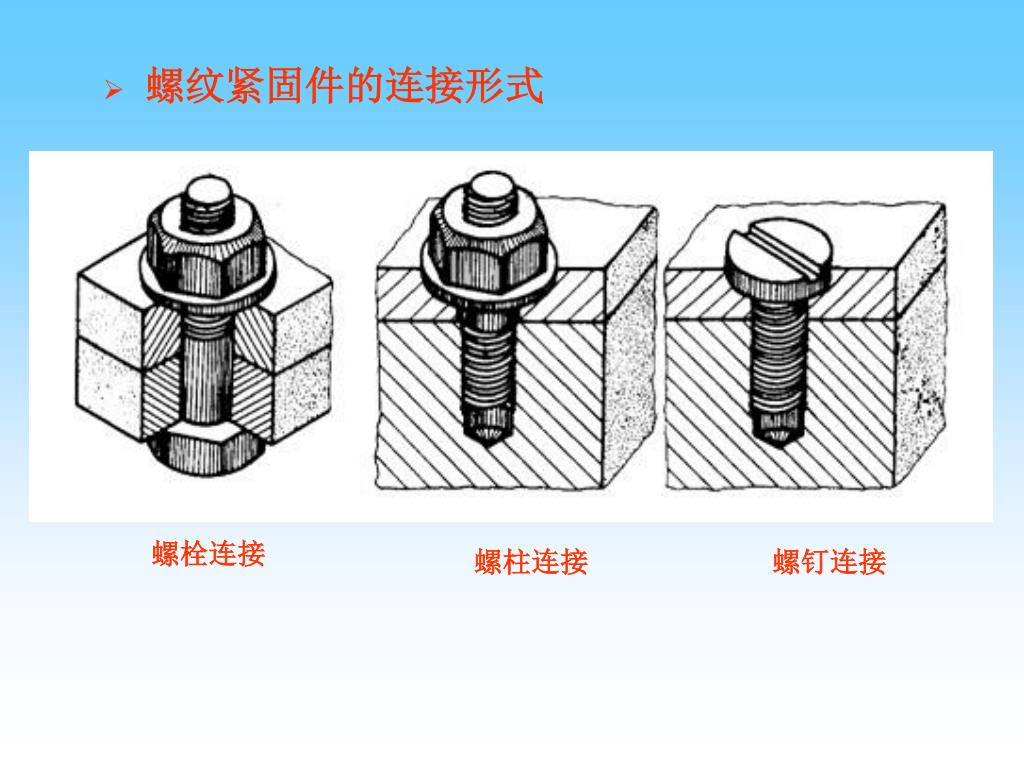

  22. 螺纹紧固件的连接形式 螺栓连接 螺柱连接 螺钉连接

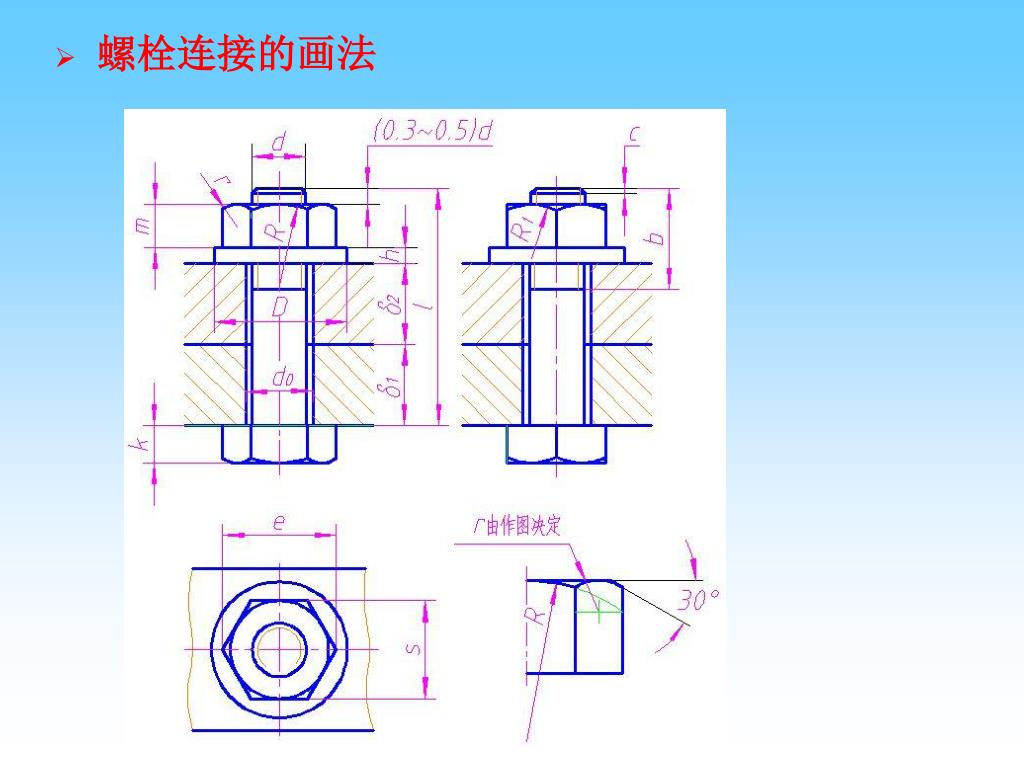

  23. 螺栓连接的画法

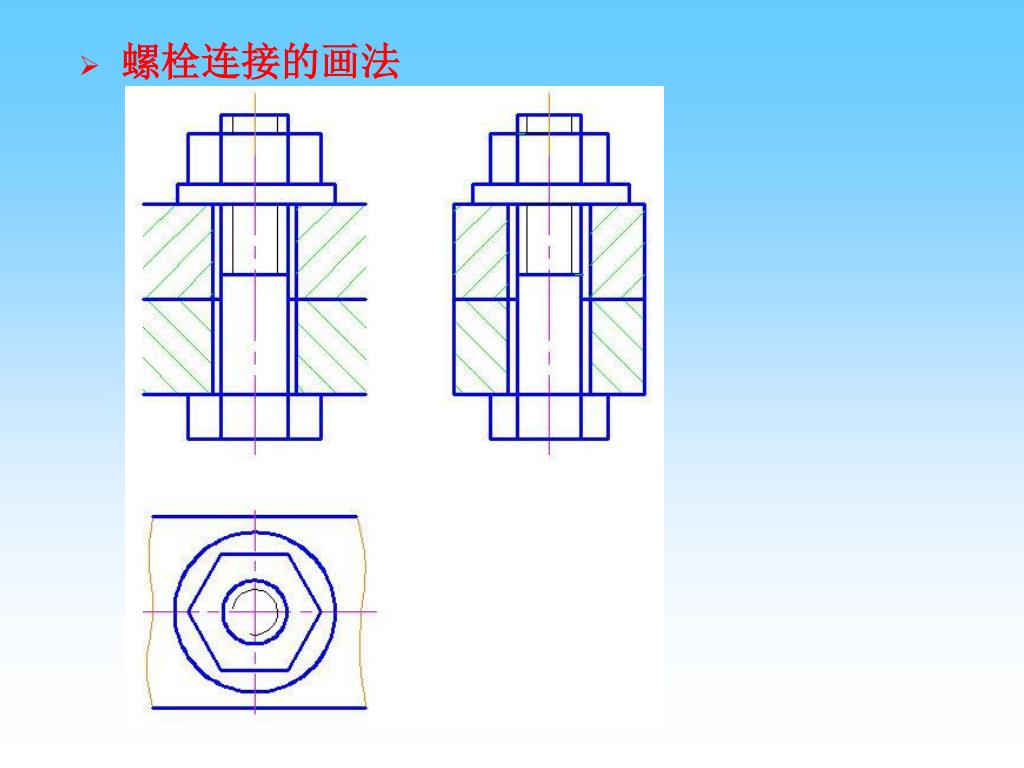

  24. 螺栓连接的画法

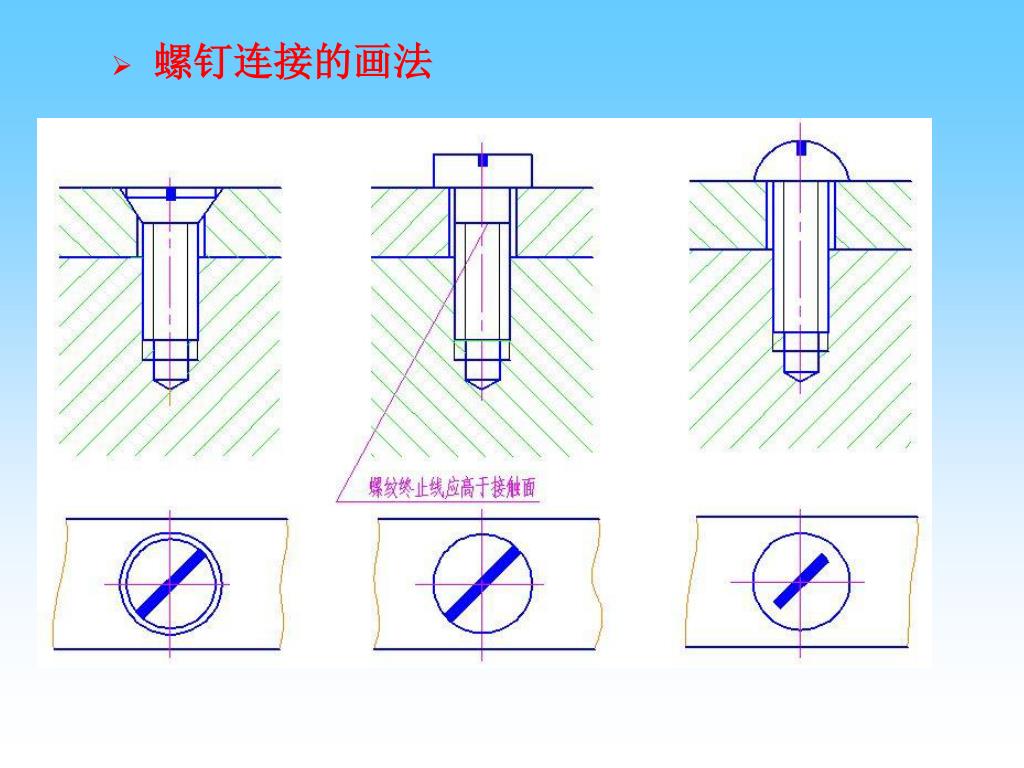

  25. 螺钉连接的画法

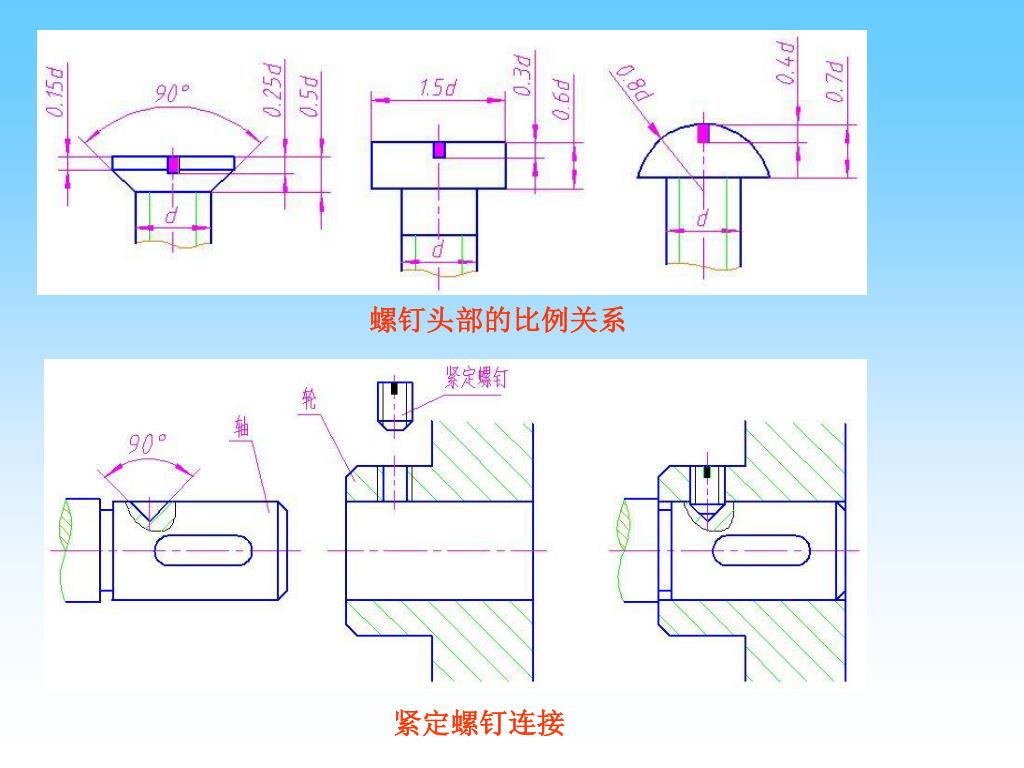

  26. 螺钉头部的比例关系 紧定螺钉连接

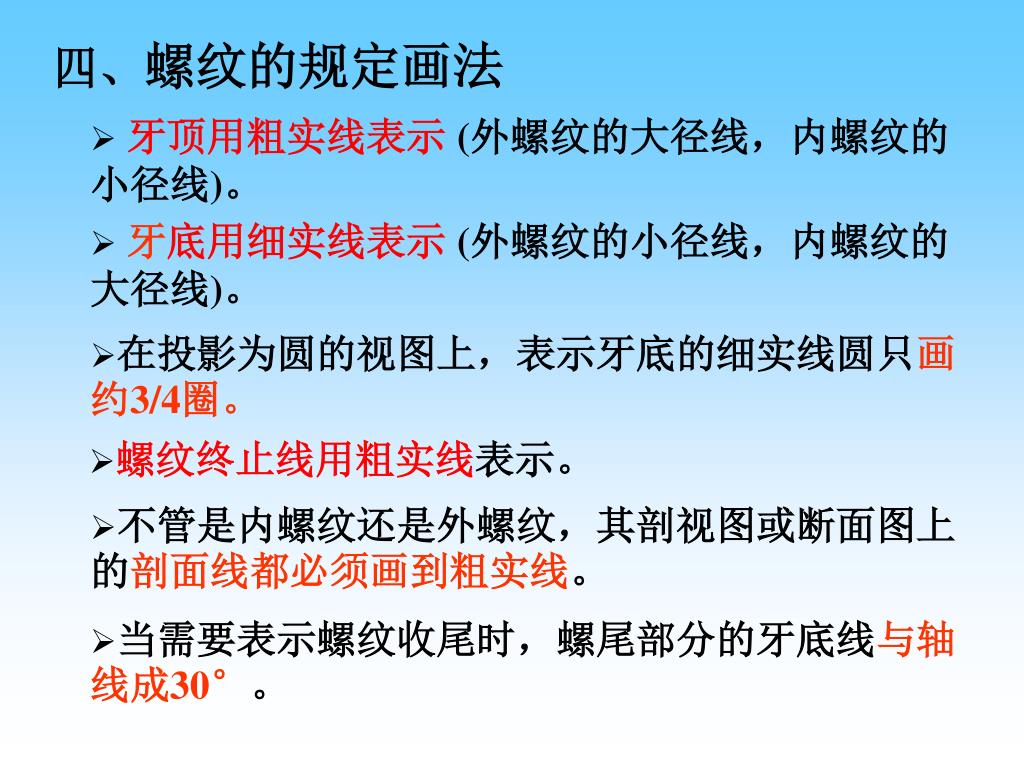

  27. 四、螺纹的规定画法 • 牙顶用粗实线表示(外螺纹的大径线，内螺纹的小径线)。 • 牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 • 在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 • 螺纹终止线用粗实线表示。 • 不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线。 • 当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。

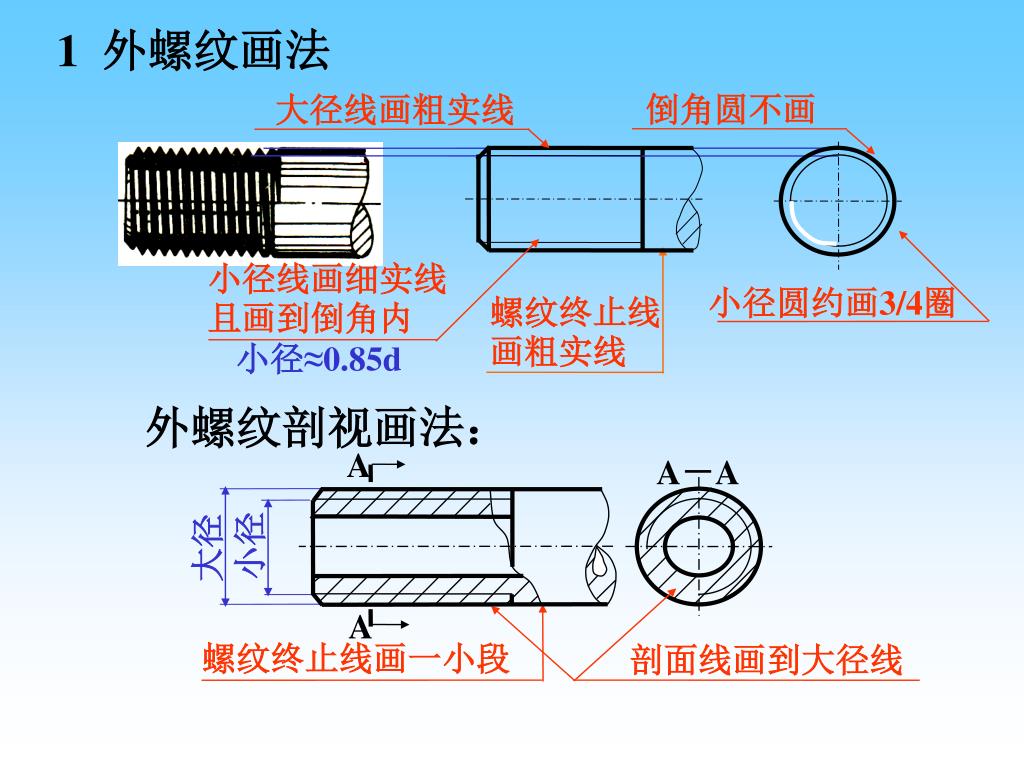

  28. 倒角圆不画 大径线画粗实线 小径线画细实线且画到倒角内 小径圆约画3/4圈 螺纹终止线画粗实线 小径≈0.85d A 小径 大径 A 螺纹终止线画一小段 剖面线画到大径线 1 外螺纹画法 外螺纹剖视画法： A－A

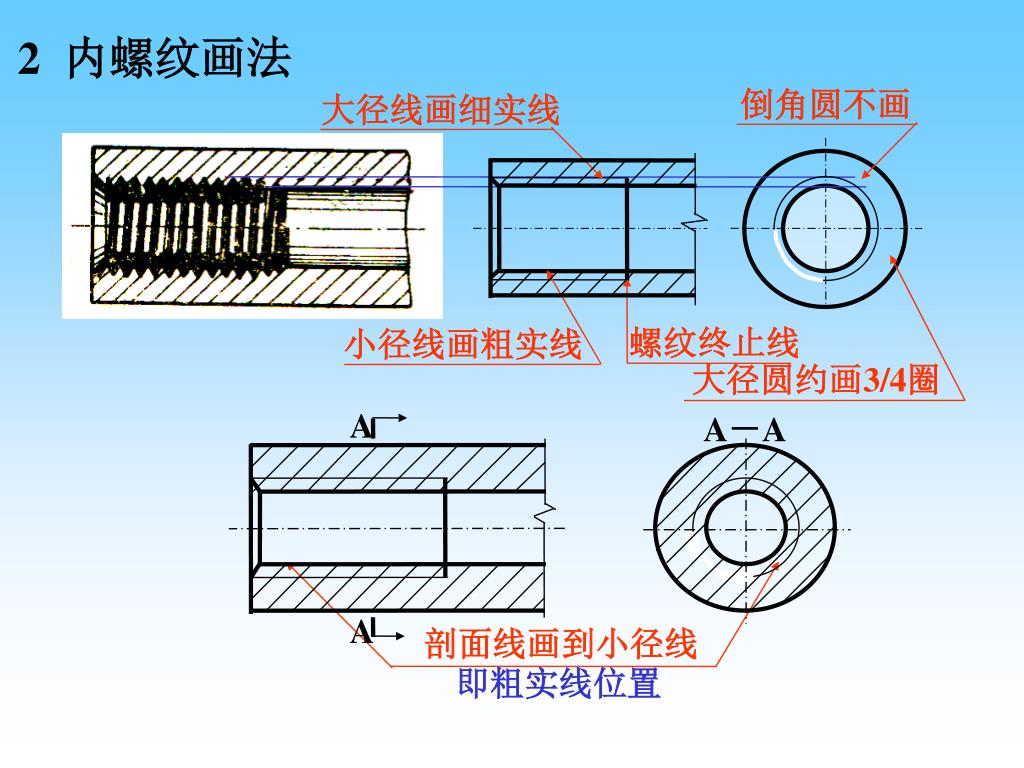

  29. 倒角圆不画 大径线画细实线 螺纹终止线 小径线画粗实线 大径圆约画3/4圈 A A－A A 剖面线画到小径线 即粗实线位置 2 内螺纹画法

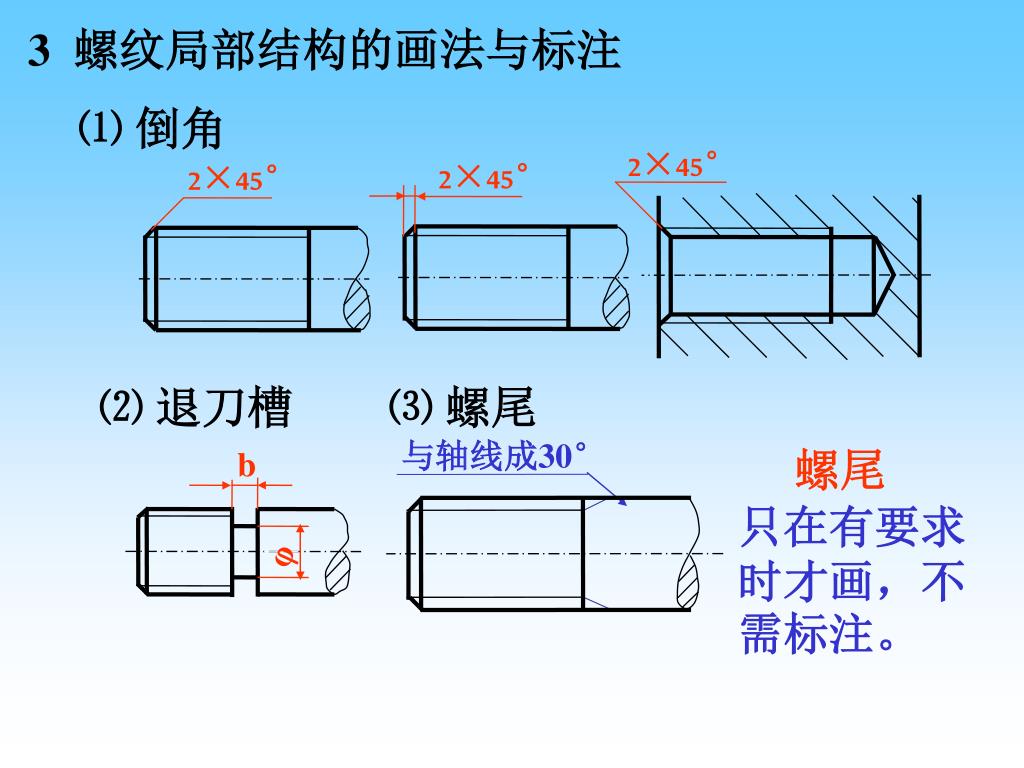

  30. 2×45° 2×45° 2×45° 与轴线成30° b φ 3 螺纹局部结构的画法与标注 ⑴ 倒角 ⑵ 退刀槽 ⑶ 螺尾 螺尾 只在有要求时才画，不需标注。

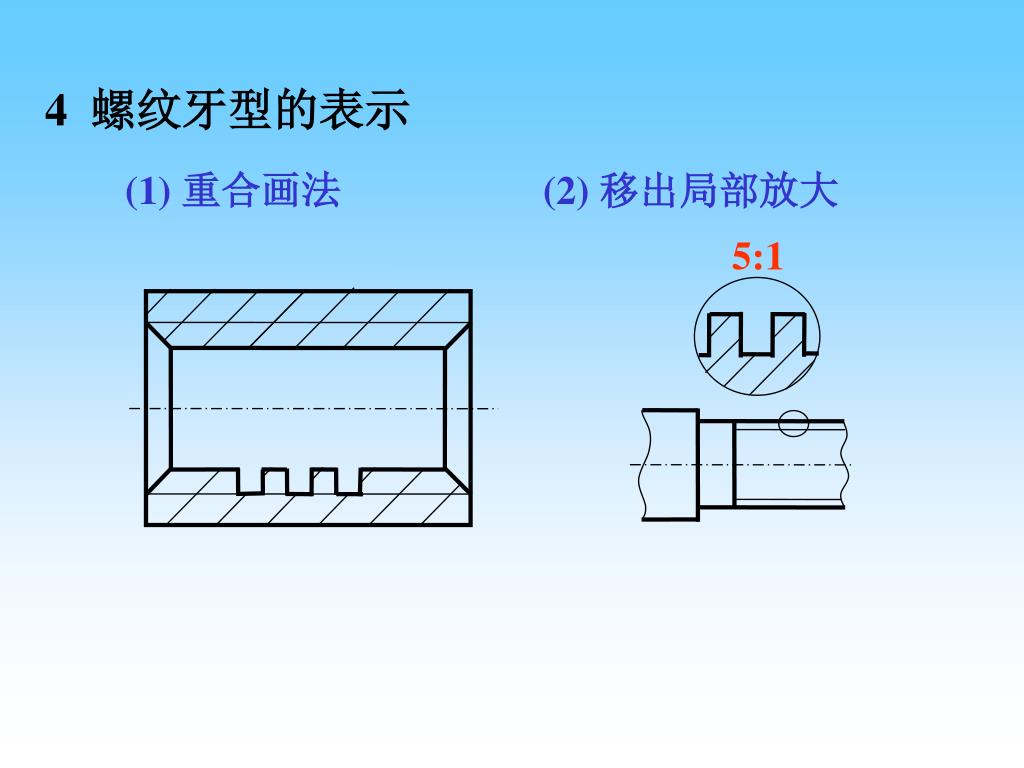

  31. 5:1 4 螺纹牙型的表示 (1) 重合画法 (2) 移出局部放大

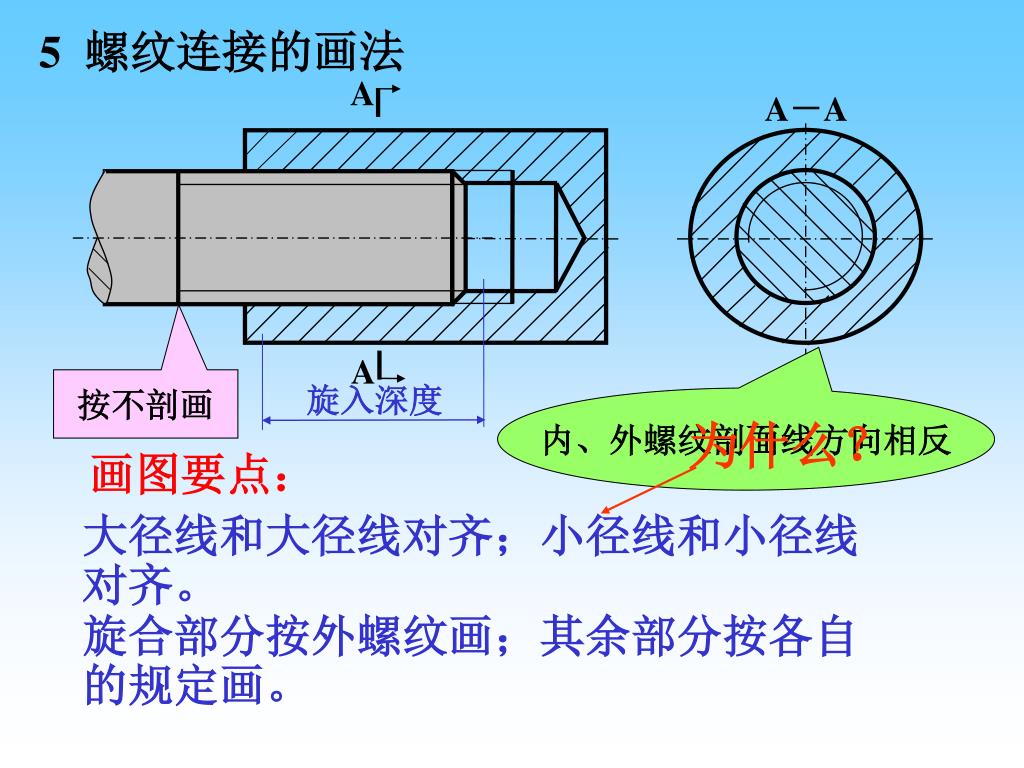

  32. A A 旋入深度 为什么？ 5 螺纹连接的画法 A－A 按不剖画 内、外螺纹剖面线方向相反 画图要点： 大径线和大径线对齐；小径线和小径线 对齐。 旋合部分按外螺纹画；其余部分按各自 的规定画。

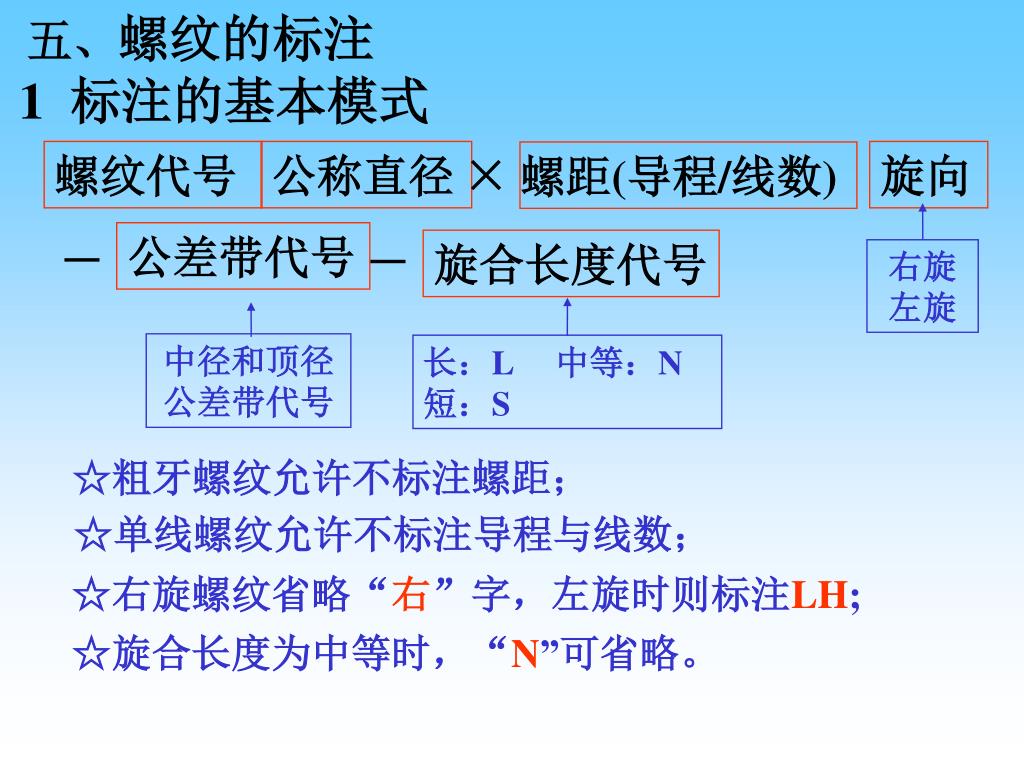

  33. 右旋 左旋 中径和顶径 公差带代号 长：L 中等：N 短：S 五、螺纹的标注 1 标注的基本模式 螺纹代号 公称直径 旋向 × 螺距(导程/线数)‏ 公差带代号 － － 旋合长度代号 ☆粗牙螺纹允许不标注螺距； ☆单线螺纹允许不标注导程与线数； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。

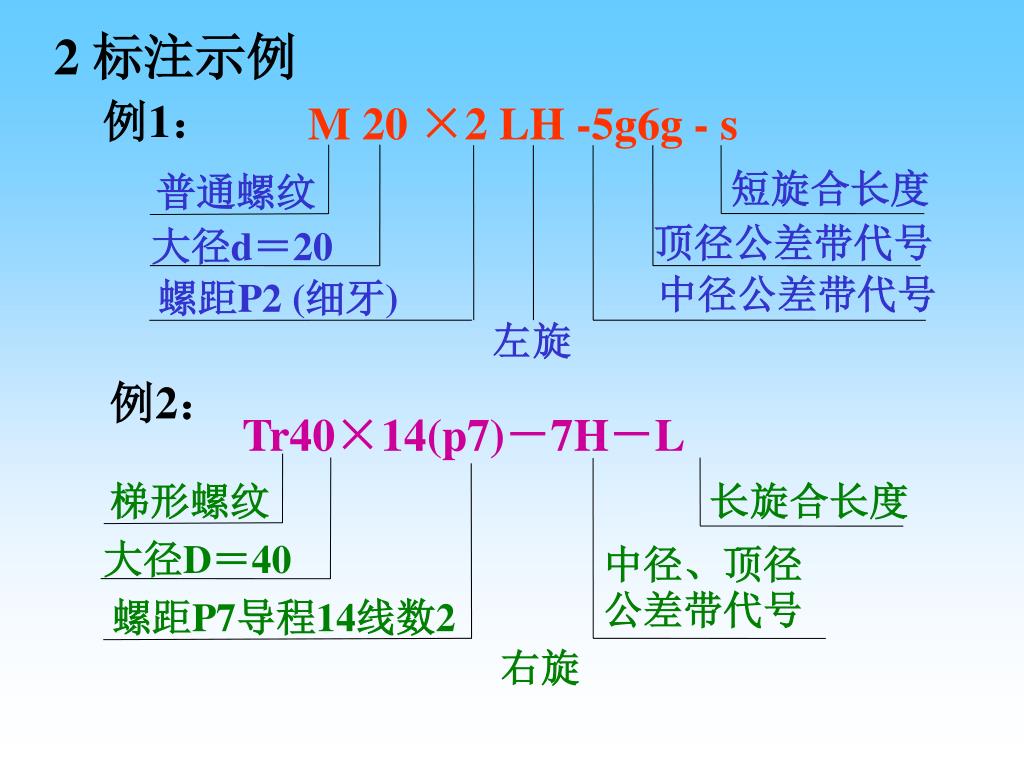

  34. 短旋合长度 普通螺纹 顶径公差带代号 大径d＝20 中径公差带代号 螺距P2 (细牙)‏ 左旋 梯形螺纹 长旋合长度 大径D＝40 中径、顶径公差带代号 螺距P7导程14线数2 2 标注示例 例1： M 20 ×2 LH -5g6g - s 例2： Tr40×14(p7)－7H－L 右旋

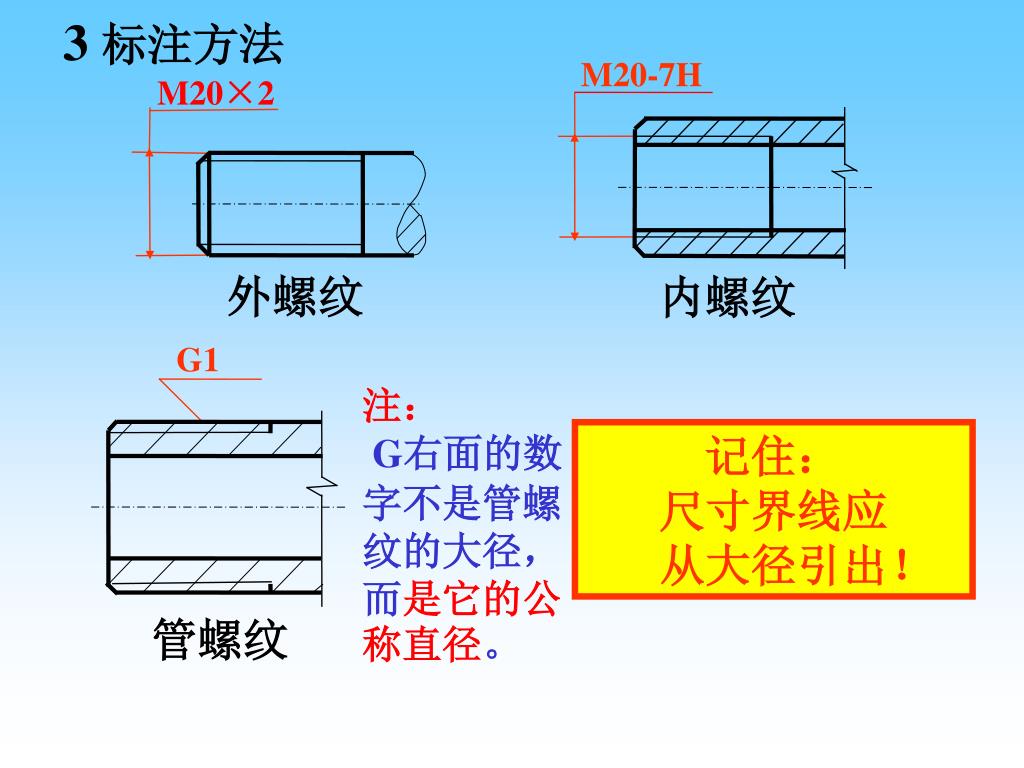

  35. 外螺纹 内螺纹 管螺纹 3 标注方法 M20-7H M20×2 G1 注： G右面的数字不是管螺纹的大径，而是它的公称直径。 记住： 尺寸界线应 从大径引出！

  36. 0.8d 国标号 螺纹规格 2d 由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记。 标记方法按 “GB” 有关规定。 1 六角螺母 比例简化倒角画法： 规定标记： 例： 螺母 GB6172 M12

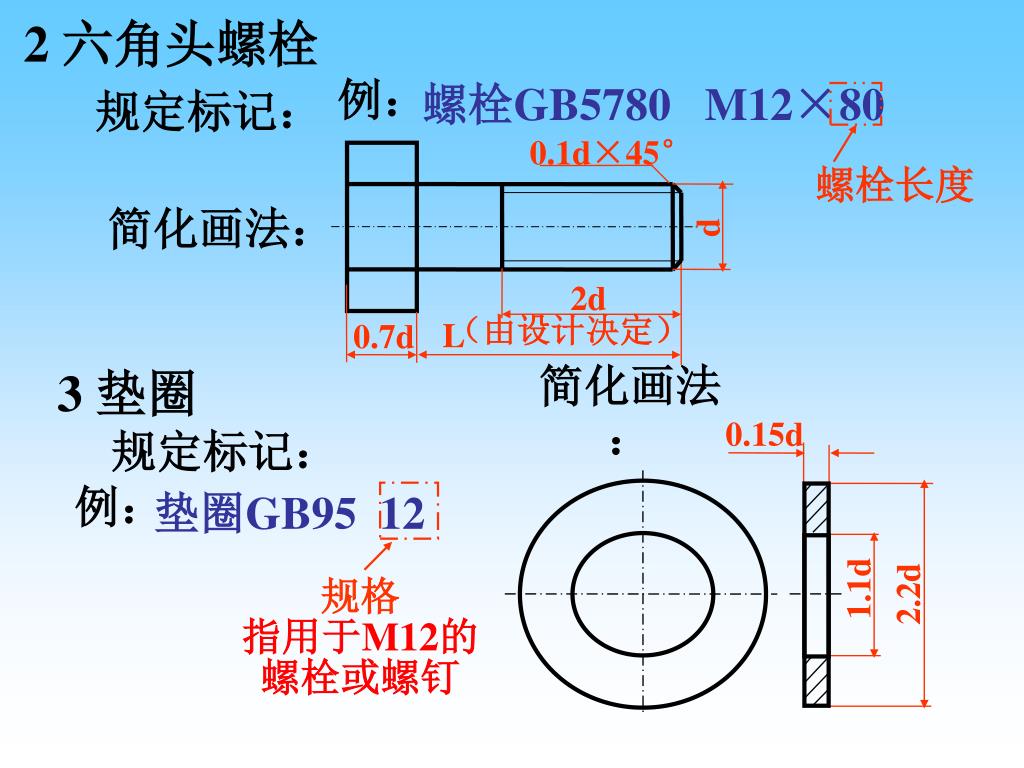

  37. 0.1d×45° 螺栓长度 d 2d （由设计决定） L 0.7d 0.15d 1.1d 2.2d 规格 指用于M12的 螺栓或螺钉 2 六角头螺栓 例： 螺栓GB5780 M12×80 规定标记： 简化画法： 简化画法： 3 垫圈 规定标记： 例： 垫圈GB95 12

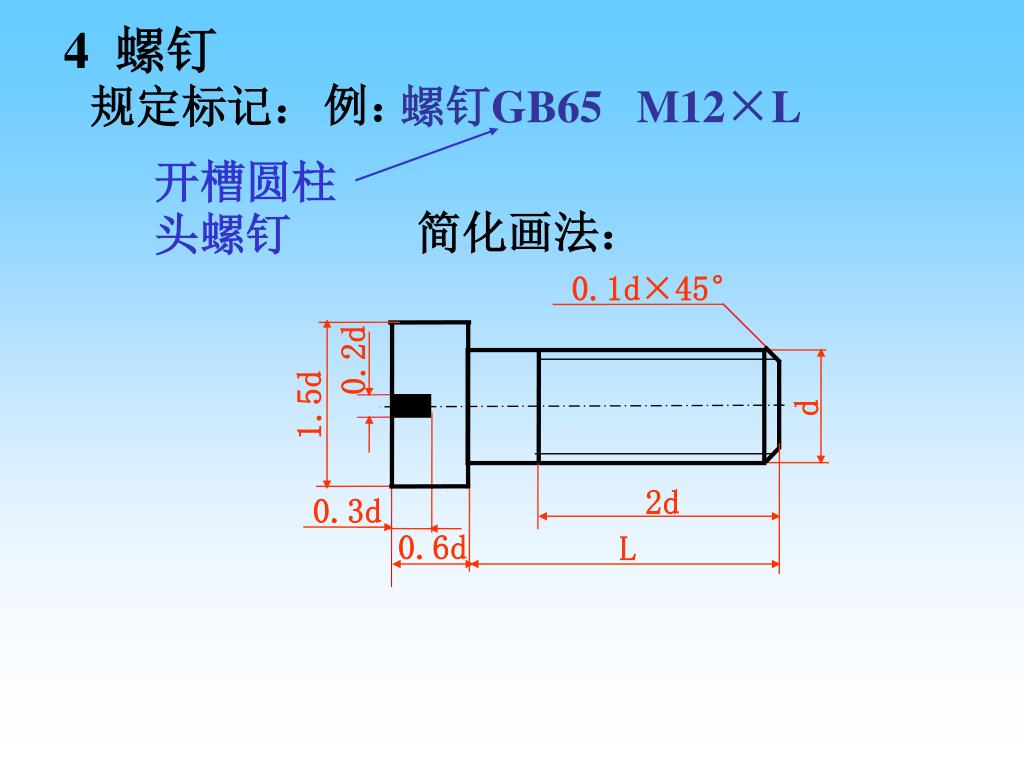

  38. 开槽圆柱头螺钉 0.1d×45° 0.2d 1.5d d 2d 0.3d 0.6d L 4 螺钉 例： 规定标记： 螺钉GB65 M12×L 简化画法：

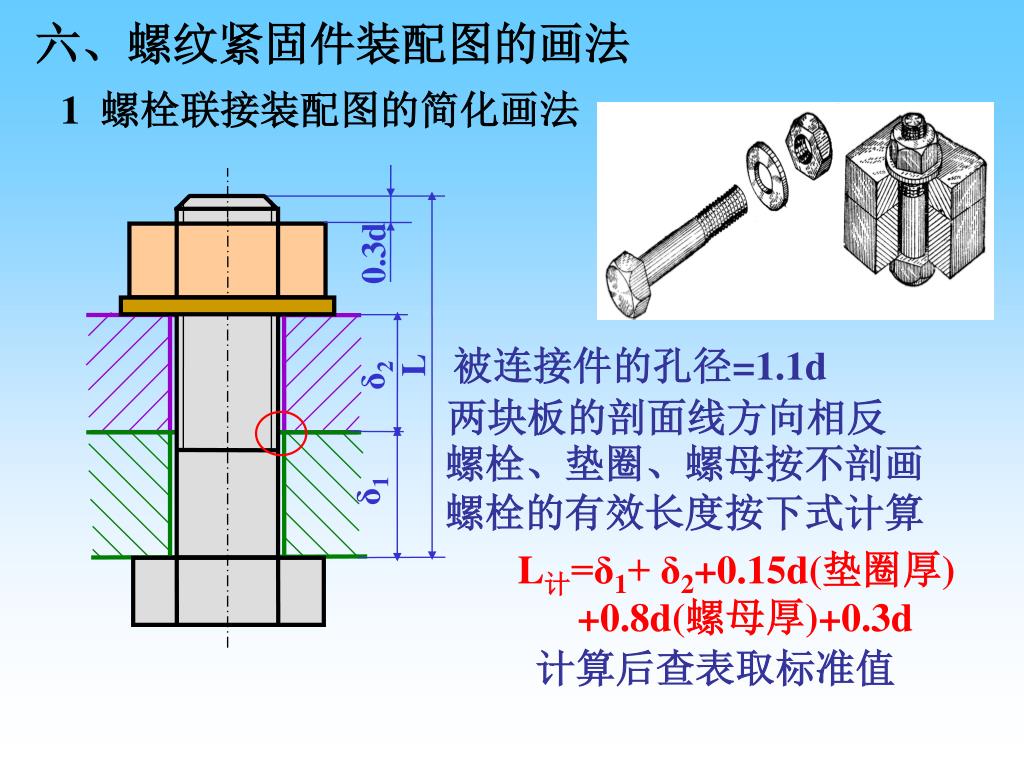

  39. 0.3d L δ2 δ1 六、螺纹紧固件装配图的画法 1 螺栓联接装配图的简化画法 被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算 L计=δ1+ δ2+0.15d(垫圈厚)‏ +0.8d(螺母厚)+0.3d 计算后查表取标准值

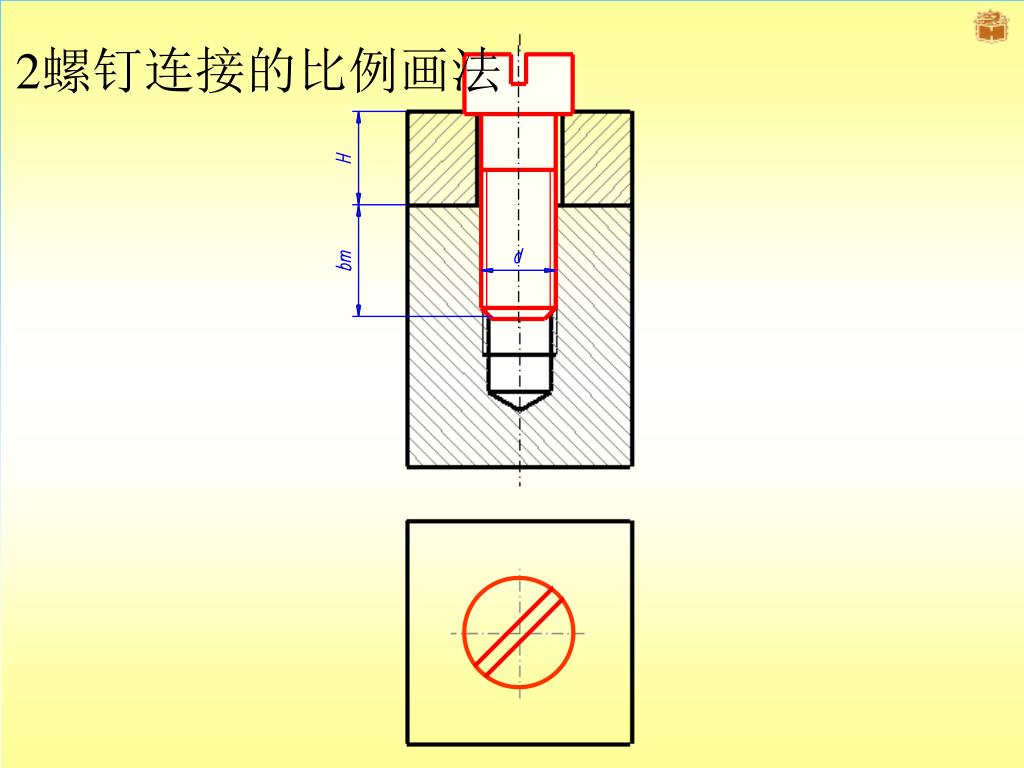

  40. 2螺钉连接的比例画法

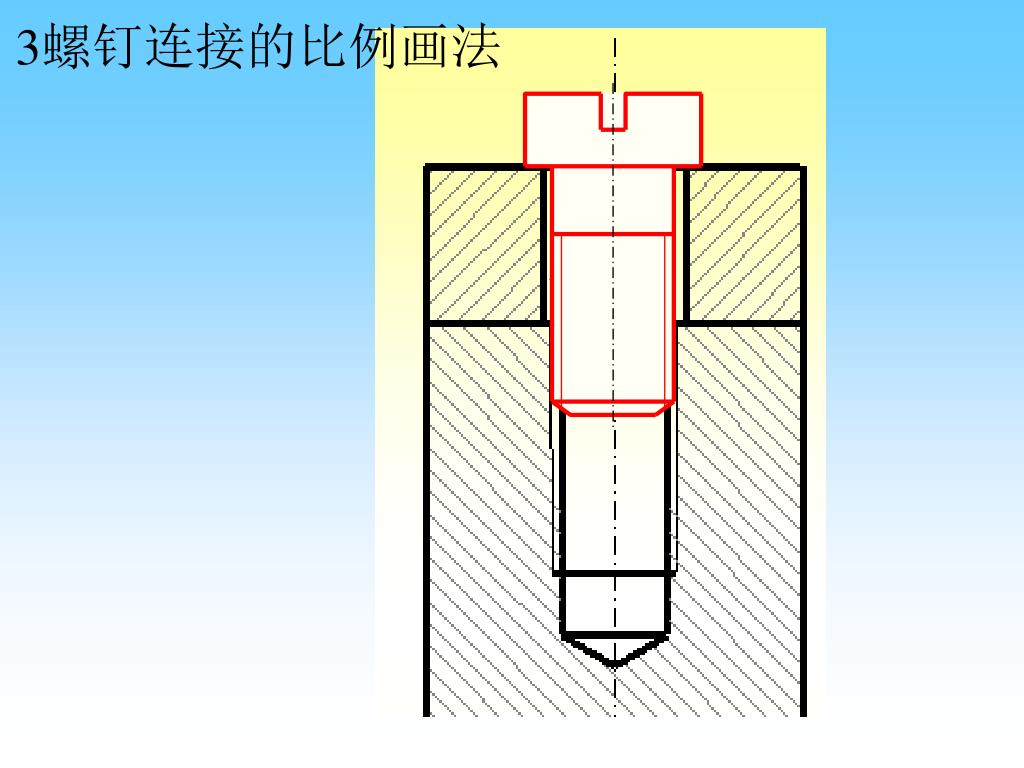

  41. 3螺钉连接的比例画法

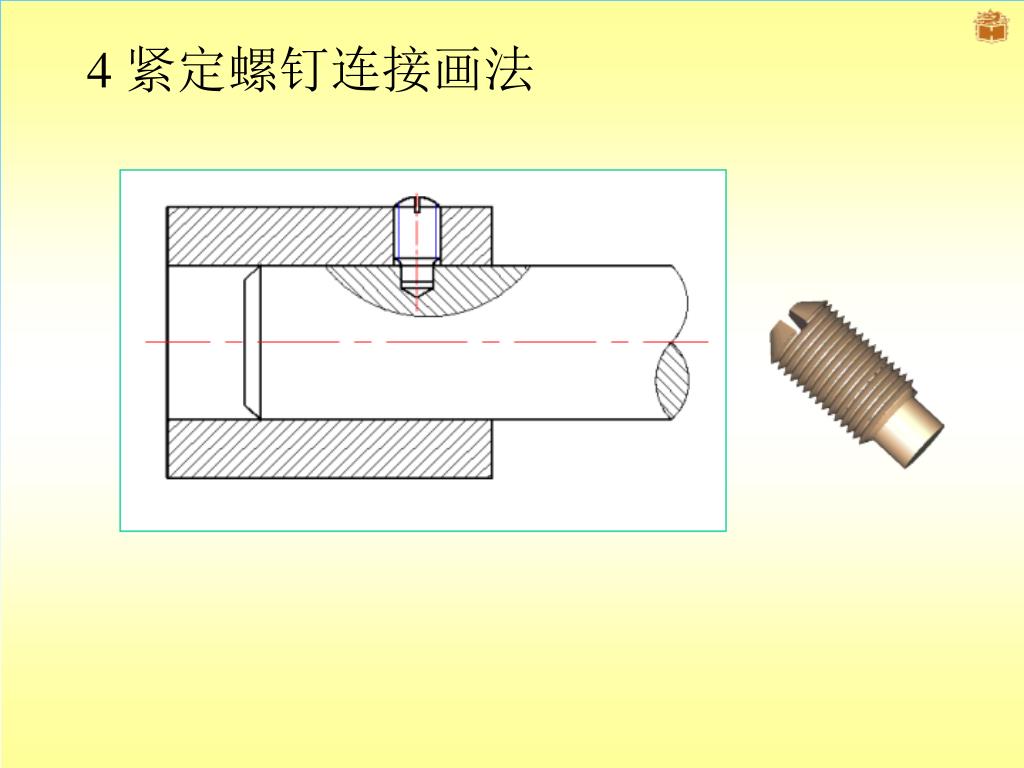

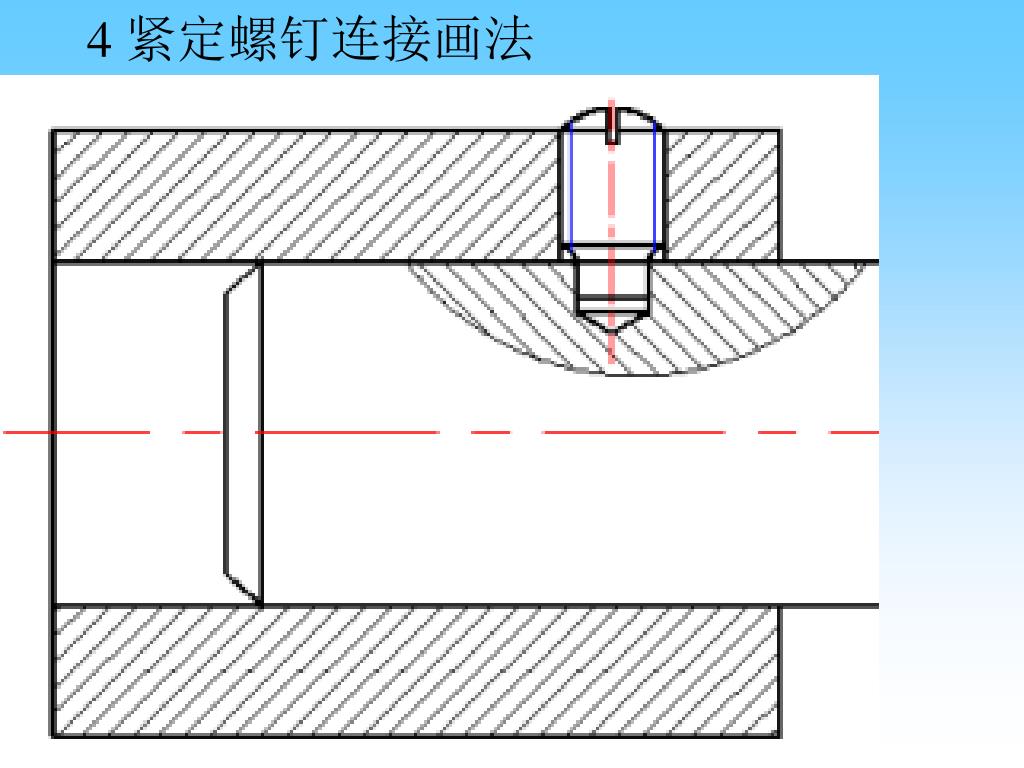

  42. 4 紧定螺钉连接画法

  43. 4 紧定螺钉连接画法

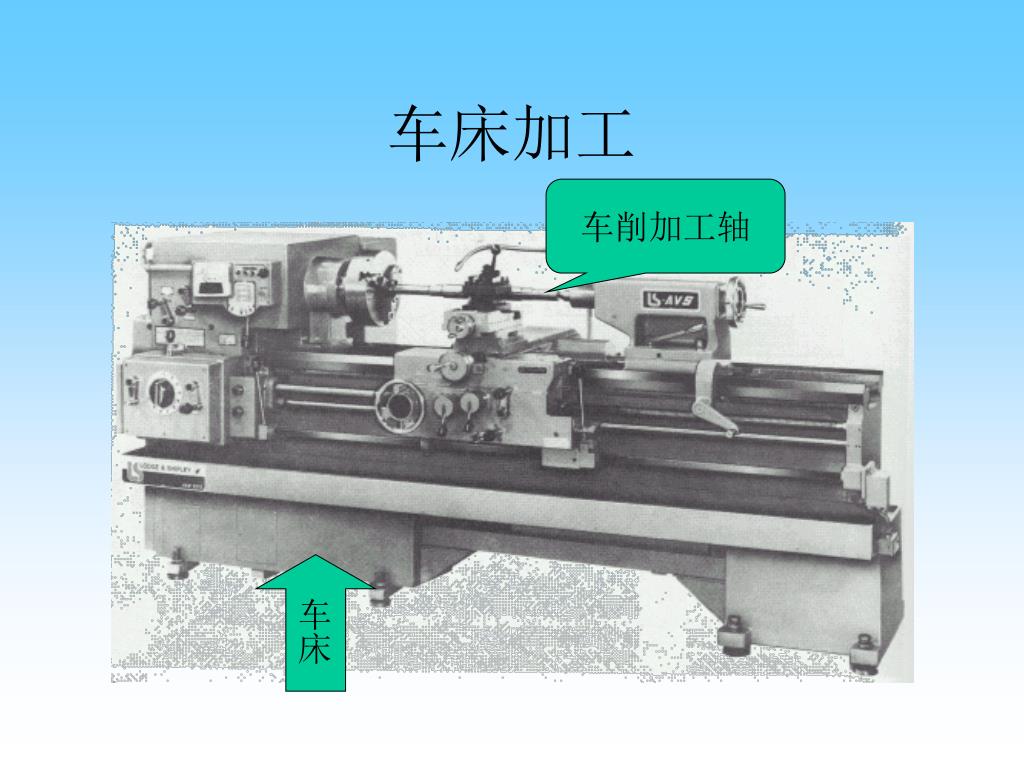

  44. 车床加工 车削加工轴 车床

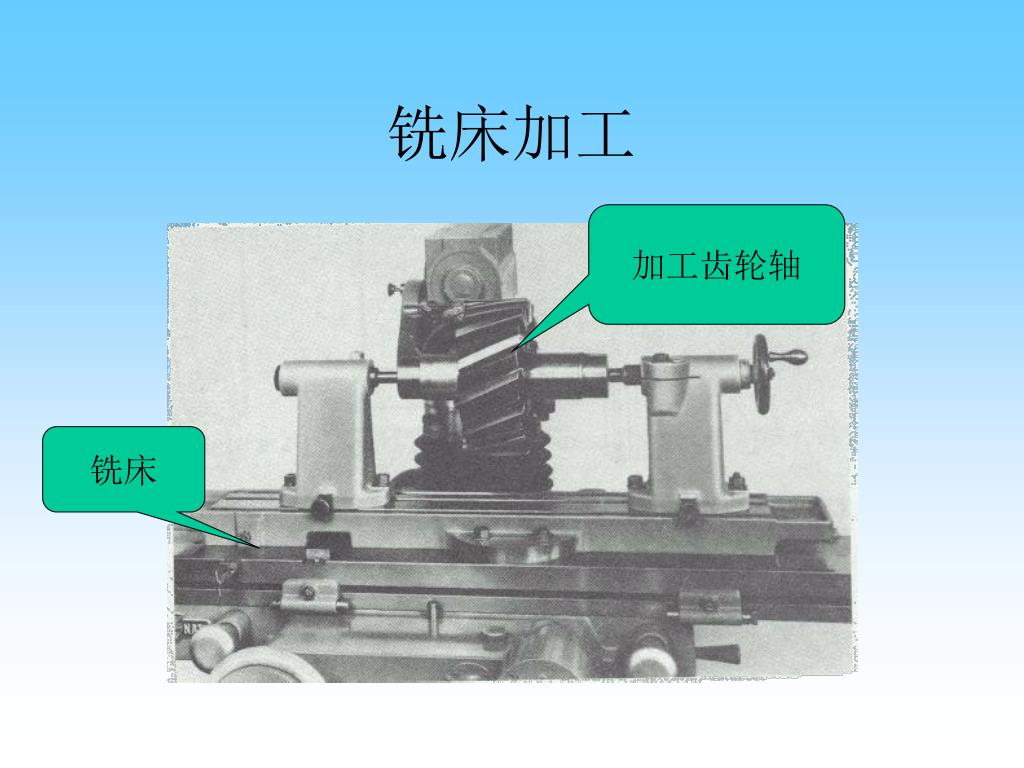

  45. 铣床加工 加工齿轮轴 铣床

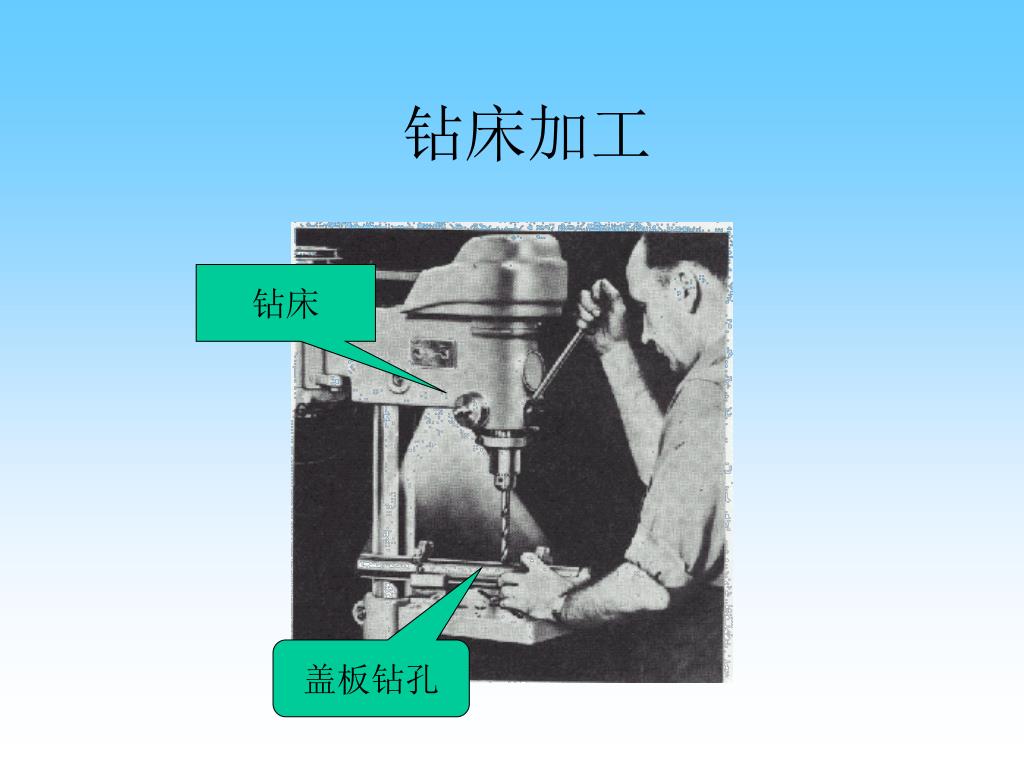

  46. 钻床加工 钻床 盖板钻孔

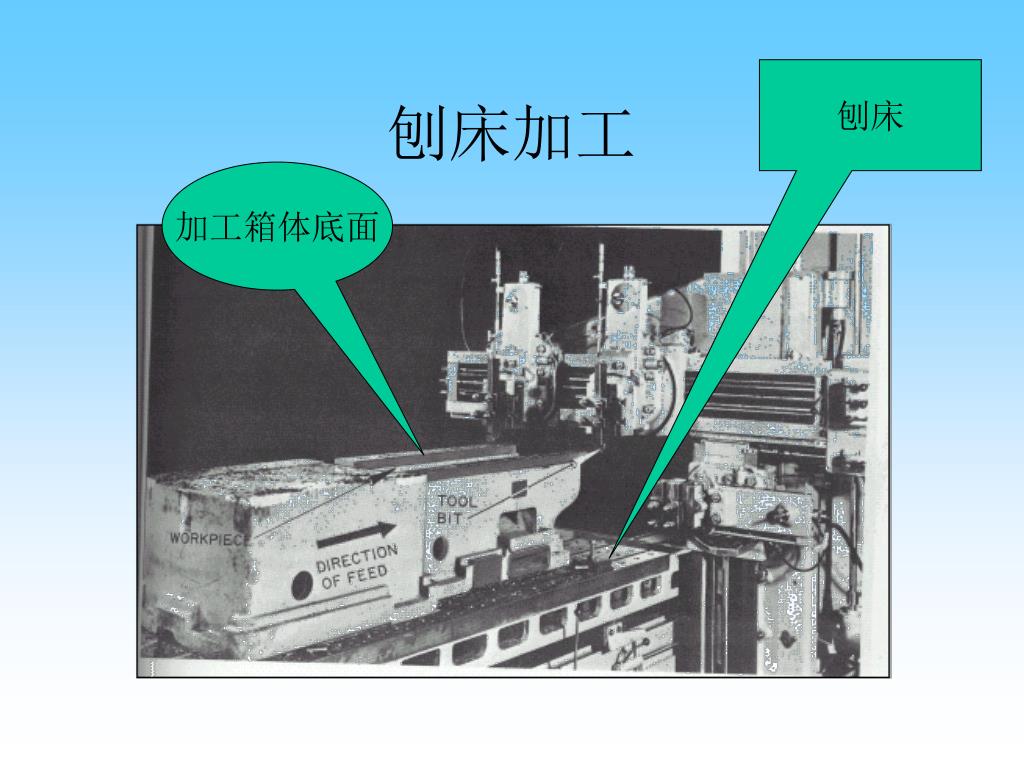

  47. 刨床 刨床加工 加工箱体底面

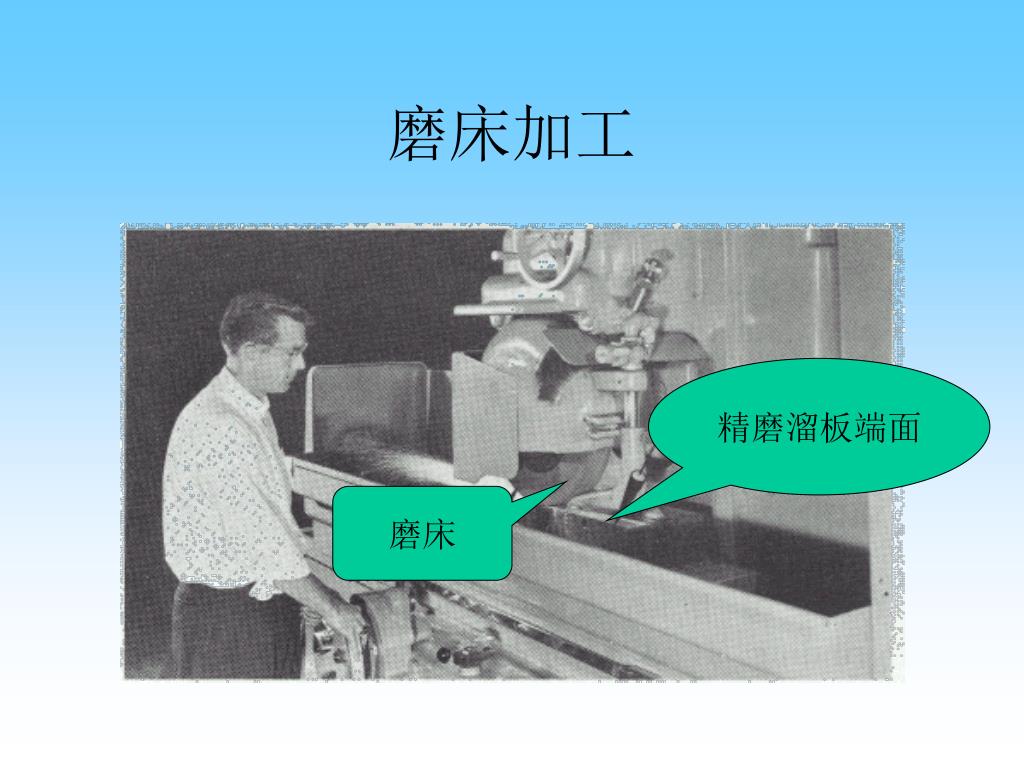

  48. 磨床加工 精磨溜板端面 磨床
