  1. dr. Balikó Sándor ENERGIAGAZDÁLKODÁS 9. Hőhasznosítás

  2. Biztonsági követelmények Az eredeti technológia üzemét nem szabad veszélyeztetni • pl. tartalékhűtő a kompresszor hűtésére • kerülő kémény a füstgázhő-hasznosításánál • lefúvató, túlfolyó, szükségkondenzátor • stb.

  3. A hőhasznosítás módjai • külső felhasználó • technológián belül (rekuperáció) • a hőtermelő rendszerben

  4. Külső hőhasznosítás primerenergia Hő- termelő TECHNOLÓGIA hasznosítható veszteséghő Hőhasznosító technológia • A második technológia függőségbe kerül! • A második technológia alacsonyabb hőmérséklet- (nyomás-) szintű

  5. Hőmérséklet korlát t Wm tmax th,ki Wh veszteséghő Qh th,be Qmax

  6. Kondenzálódó gázok

  7. Sorbakapcsolt hőhasznosítás(gázmotor) Füstgáz hőhasznosító Előremenő víz Földgáz GÁZMOTOR G 85OC Hűtővíz hőcserélő Visszatérő víz

  8. Hűtővíz hőcserélő Füstgáz hőhasznosító Hőmérséklet Füstgáz hőmérséklet Hűtővíz hőmérséklet Előremenő hőmérséklet 85OC Visszatérő hőmérséklet 53,4% 46,6% Hőteljesítmény Fűtési teljesítmény = 100%

  9. Előremenő víz I. KAZÁN II. KAZÁN III KAZÁN Nyári átkötés TC GÁZMOTOR Visszatérő víz

  10. Gázmotoros hőszivattyú füstgáz Hűtővíz hőhasznosító Füstgáz hőhasznosító Kondenzátor hideg meleg GM HŐSZIVATTYÚ GÁZMOTOR Kompresszor Elpárologtató Qbe

  11. t GÁZMOTOR Dt ts te tk tv Füstgáz hőhasz-nosító Hűtővíz hőhasz-nosító HŐSZIVATTYÚ Q Q QGM Qössz

  12. Optimális hőhasznosító hőcserélő* • Beruházási költség, K1 • Üzemeltetési költség, K2 • Haszon, H • Célfüggvény: C=H-K1-K2

  13. Dimenzió nélküli alakban: Állandőkat elhagyva, W1=W2 esetre:

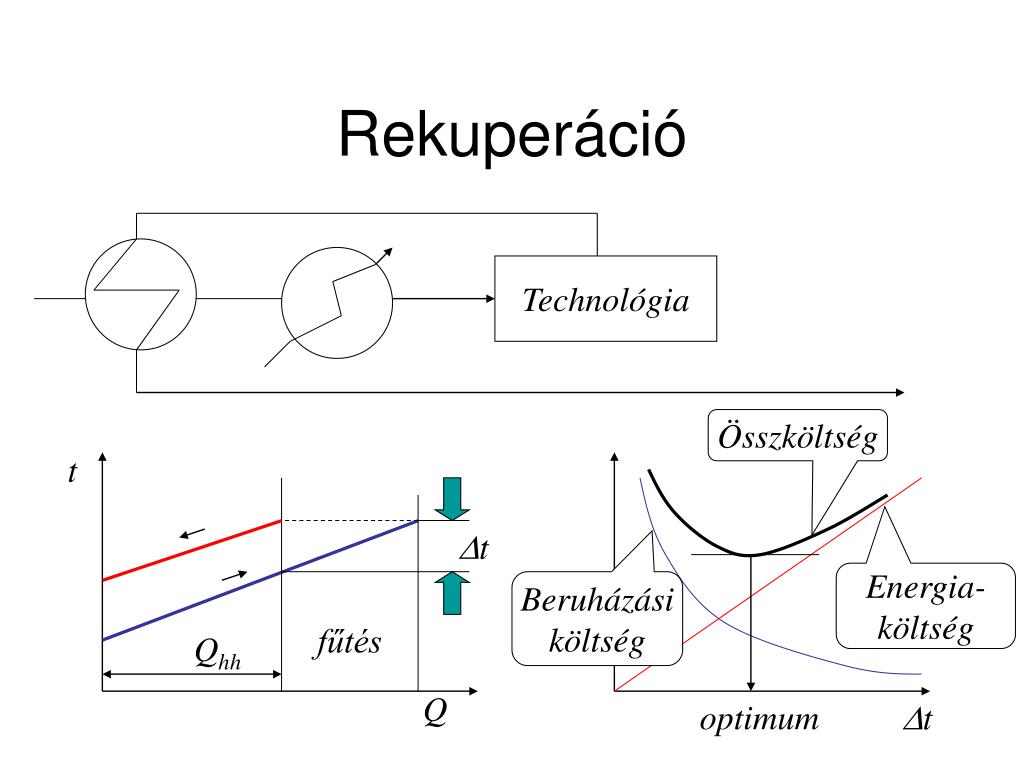

  14. Rekuperáció Technológia Összköltség t Dt Energia- költség Beruházási költség fűtés Qhh Q optimum Dt

  15. Rekuperáció gazdaságossága Szennyvíz hőhasznosító t 55oC 30oC W1=0,8W2 5oC 12oC Q Qh Q0

  16. Szellőzés-légfűtés elszívott levegő t 40oC 22oC friss levegő Qtr -13oC fűtés Qhh Q

  17. Füstgáz hőhasznosítás Kazán

  18. Füstgáz hőhasznosítók

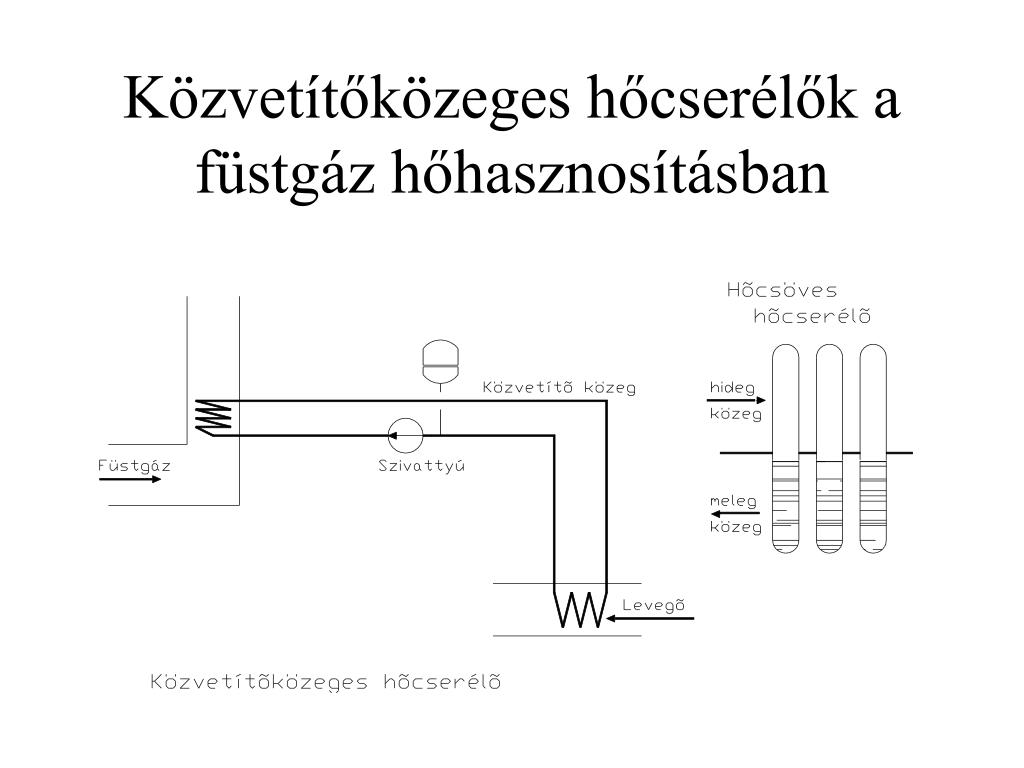

  19. Közvetítőközeges hőcserélők a füstgáz hőhasznosításban

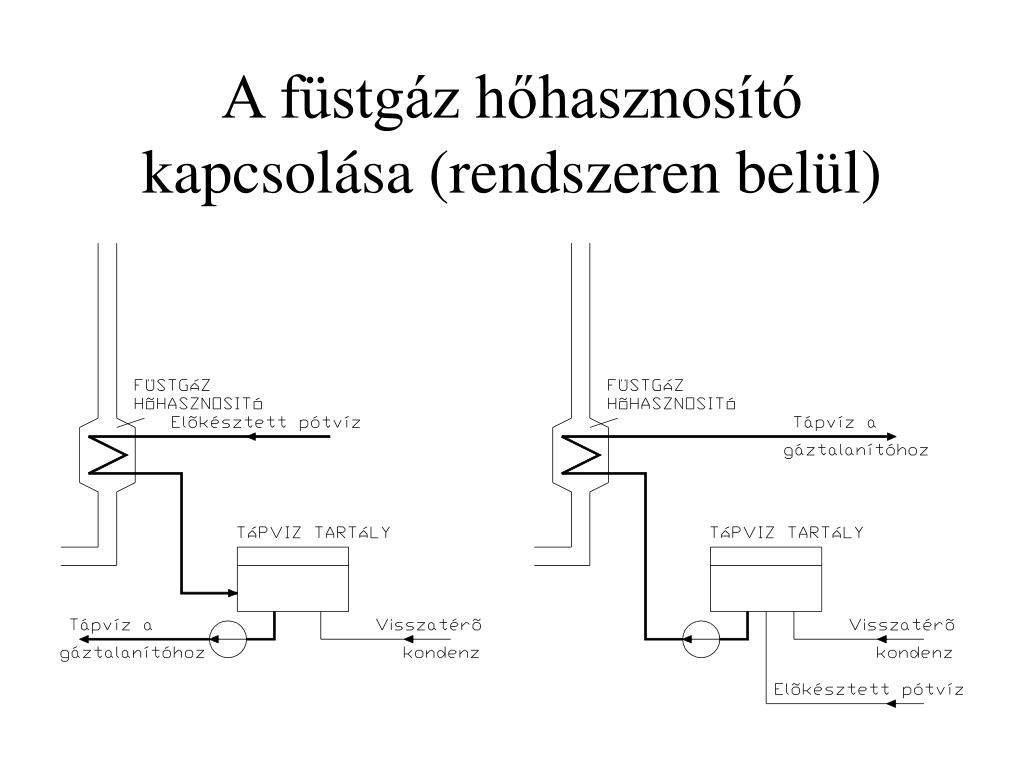

  20. A füstgáz hőhasznosító kapcsolása (rendszeren belül)

  21. Hőmérséklet korlátok kazánoknál Magas visszatérő hőmérséklet t t Magas gőznyomás t Kevés hőfelvevő közeg és/vagy alacsony fg. hőmérséklet Pinch point Q Q Q

  22. Füstgáz hőhasznosítás füstgáz füstgáz füstgáz tápvíz-előmelegítő (ECO) p1 fűtés levegő-előmele-gítő p2 t t t HMV Q Q Q a.) HMV termelés b.) gőzkazán c.) kétfokozatú gőz

  23. t Többfokozatú gőztermelés 539OC 509OC 75bar 290OC 45,2kg/s 19,1bar 210OC 178OC 30OC 54,36kg/s 114,34 MW 44,91 MW Q 159,25 MW

  24. Gázturbinából 539OC 405kg/s 75bar 509OC 45,2kg/s Gőzturbina T T G G 19,1bar 210OC 9,16kg/s 1bar i-C4 turbina 95OC 34OC Léghűtő kondenzátor 90OC Ipari gőz 30 t/h 14 bar 195OC

  25. A lelúgozás hőtartalmának hasznosítása

  26. Sarjúgőz hasznosítás

  27. Nyomáscsökkentés hasznosítása(földgázvezeték hálózatok összekapcsolása)

  28. Gőzhálózatok
