  1. 國立板橋高級中學多媒體互動教室設備介紹暨設備簡易操作說明國立板橋高級中學多媒體互動教室設備介紹暨設備簡易操作說明 設備組 分機240、241 資訊館3F

  2. 多媒體互動教室有哪些設備? • 圓桌討論群組(學生端) • 群組(每桌一組)x6 • 升降式19吋液晶螢幕(每桌兩台)x12 • 電腦(每桌兩台) x12 • 顯示輸出設備 • 飛鴻50 吋觸控螢幕(教師端)x1 • 高流明單槍投影機及150吋電動布幕 x1 (教師端) • 超短焦投影機(學生端) x6 • 19吋手寫觸控螢幕 (教師端)x1

  3. 多媒體互動教室有哪些設備? • 互動式教學設備 • SMARTBOARD電子白板 x6 • JUSTVOTE投票系統 x1 • TRBS軟體式教學廣播系統 x1 • 教學錄製設備 • 球型攝影機 x1 • 攝影機控制鍵盤 x1 • 槍形攝影機 x1 • 教學錄播軟體 x1 • 實物投影機 x1

  4. 多媒體互動教室有哪些設備? • 音訊設備 • 雙頻無線麥克風主機(手握及頭帶)x1 • 16軌混音器 x1 • 控制開關 • 投影機九鍵控制器 x1 • USB SWITCH x1 • 電動布幕升降控制器 x1 • 50吋觸控液晶電視升降機控制器 x1 • 圓桌之19吋LCD升降控制器 x1

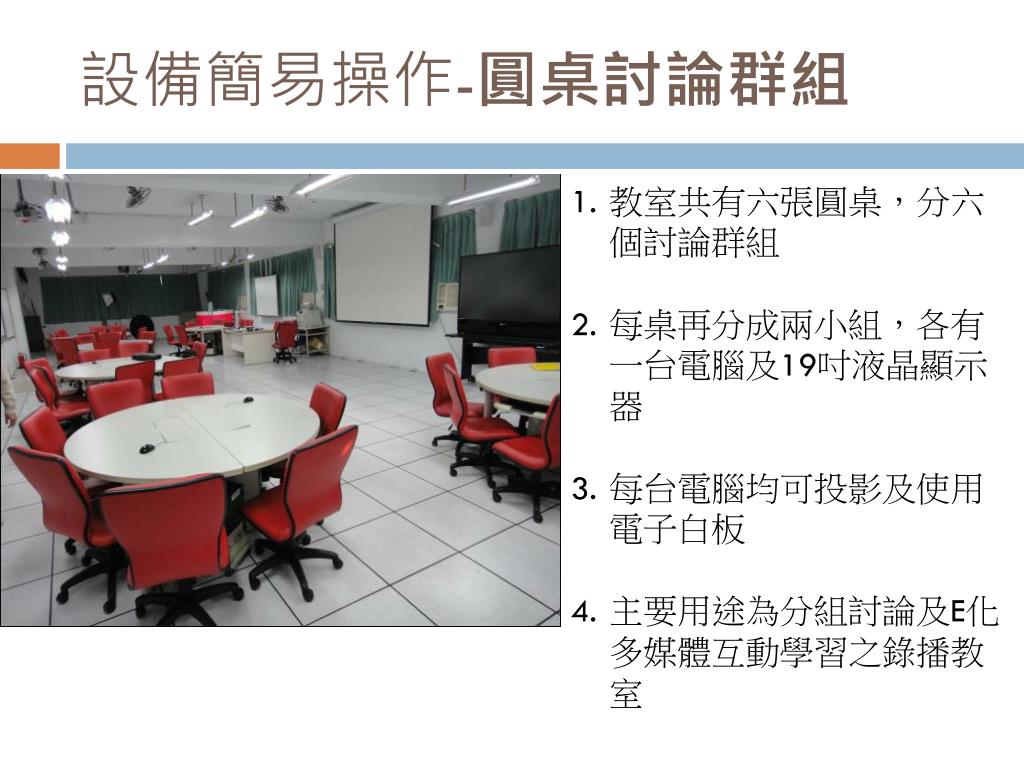

  5. 設備簡易操作-圓桌討論群組 • 教室共有六張圓桌,分六個討論群組 • 每桌再分成兩小組,各有一台電腦及19吋液晶顯示器 • 每台電腦均可投影及使用電子白板 • 主要用途為分組討論及E化多媒體互動學習之錄播教室

  6. 設備簡易操作-圓桌討論群組 • USB SWITCH:擺設處為該桌之組長,可控制電子白板及投影機之使用權(畫紅圈處),SWITCH 如切換至(上A下A)代表該桌A組可使用互動式電子白板(含投影機) • 桌面蓋板下方有19吋LCD,升降控制器在桌面下方黑色鍵 • 互動式電子白板每桌一片,為手觸控式(筆槽內有附一筆) • 投影機每桌均有一台,位於桌面上方 USB SWITCH 控制電子白板及投影機之使用權

  7. 設備簡易操作-教師端設備(1) • 50吋觸控電視:使用前請先開啟教師端電腦並啟動書寫軟體,觸控筆放置教師桌面(如下圖) • 如何啟動書寫軟體:進入教師端電腦後,於桌面找到「電視白板」捷徑,請用滑鼠左鍵連點兩下,啟動該程式後即可使用觸控電視(請記得用觸控筆) • 觸控電視可依需求調整高度,升降控制器在正面右下角處 • 電視電源開關:使用前請記得開啟,否則螢幕無法顯示(紅圈處為開關) 觸控電視 電源 觸控電視之觸控筆

  8. 設備簡易操作-教師端設備(2) • 高流明投影機(老師):遙控器放在教師桌桌面 • 短焦投影機(學生):開關機均在左圖控制器上 • 按開機:教室所有短焦投影機均開啟 • 按關機:教室所有短焦投影機均關機 • 教師端電動投影布幕:開關位於投影機控制器下方 學生端之短焦投影機 開機 關機 上排左1為開機 上排左2為關機

  9. 設備簡易操作-教師端設備(3) • 教師桌面上之LCD • 手寫觸控螢幕,觸控筆放置於桌面上,可直接於面板上書寫或操作電腦 • 書寫軟體並無特別限定,建議使用SMARTBOARD書寫軟體

  10. 設備簡易操作-教師端設備(4) SMARTBOARD互動式電子白板:主要是讓每個群組之學生表達用,電子白板之使用很直覺,進階使用則請參考詳細之說明書 JUSTVOTE 投票系統50人版:共有50支學生遙控器,一支老師遙控器,本系統可用於教學評量測驗及無記名投票等互動學習,進階使用請參考詳細之說明書 TRBS軟體式教學廣播系統:老師端可做螢幕訊號之廣播及監看及電子教室(測驗)等,進階使用請參考詳細之說明書

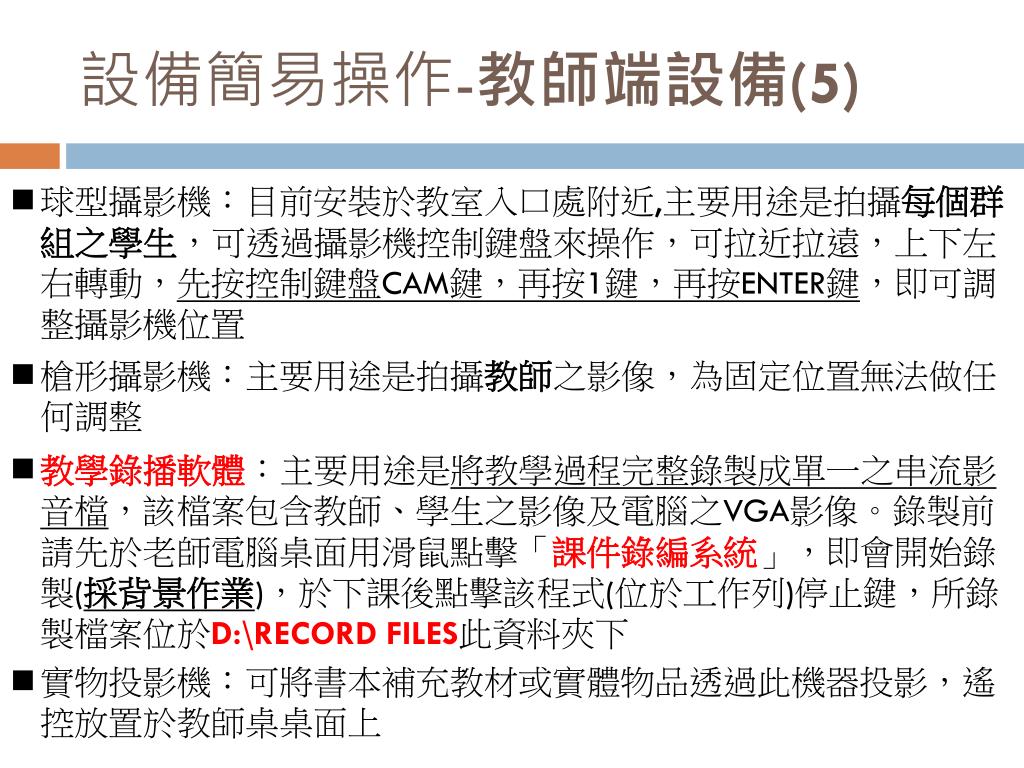

  11. 設備簡易操作-教師端設備(5) • 球型攝影機:目前安裝於教室入口處附近,主要用途是拍攝每個群組之學生,可透過攝影機控制鍵盤來操作,可拉近拉遠,上下左右轉動,先按控制鍵盤CAM鍵,再按1鍵,再按ENTER鍵,即可調整攝影機位置 • 槍形攝影機:主要用途是拍攝教師之影像,為固定位置無法做任何調整 • 教學錄播軟體:主要用途是將教學過程完整錄製成單一之串流影音檔,該檔案包含教師、學生之影像及電腦之VGA影像。錄製前請先於老師電腦桌面用滑鼠點擊「課件錄編系統」,即會開始錄製(採背景作業),於下課後點擊該程式(位於工作列)停止鍵,所錄製檔案位於D:\RECORD FILES此資料夾下 • 實物投影機:可將書本補充教材或實體物品透過此機器投影,遙控放置於教師桌桌面上

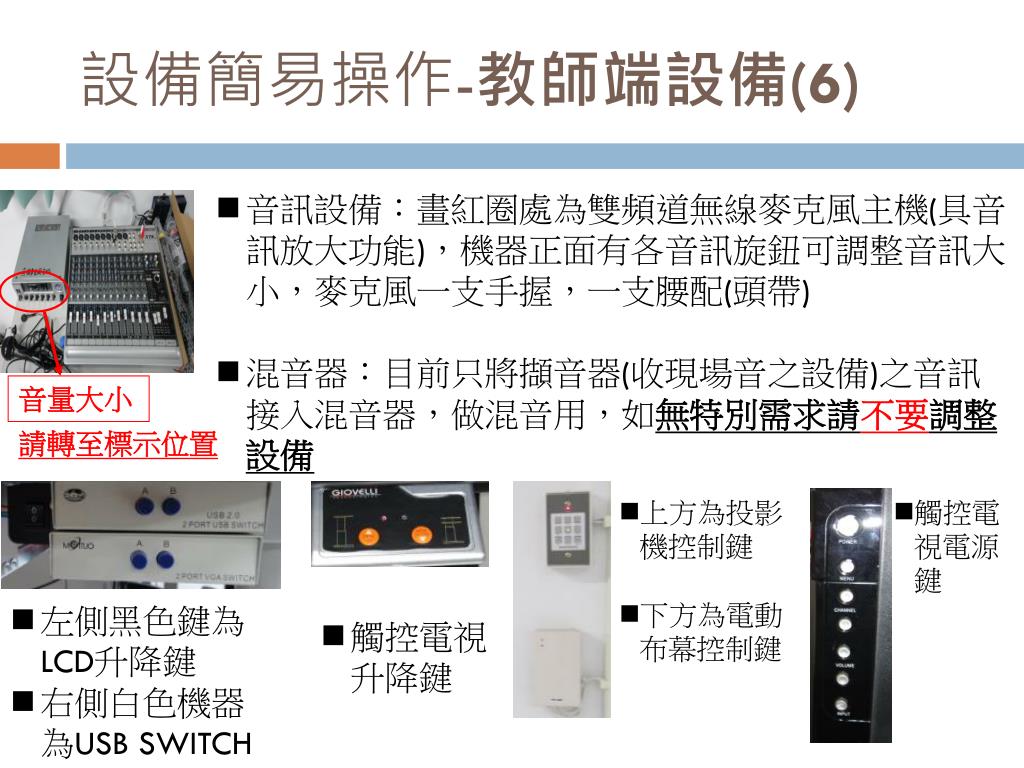

  12. 設備簡易操作-教師端設備(6) • 音訊設備:畫紅圈處為雙頻道無線麥克風主機(具音訊放大功能),機器正面有各音訊旋鈕可調整音訊大小,麥克風一支手握,一支腰配(頭帶) • 混音器:目前只將擷音器(收現場音之設備)之音訊接入混音器,做混音用,如無特別需求請不要調整設備 音量大小 請轉至標示位置 • 上方為投影機控制鍵 • 下方為電動布幕控制鍵 • 觸控電視電源鍵 • 左側黑色鍵為LCD升降鍵 • 右側白色機器為USB SWITCH • 觸控電視升降鍵

  13. 發現任何問題? • 請立即向設備組反映! • 清楚說明所遇到的問題 • 設備、網路或電力等 • 操作上問題… • 改善的建議…聯絡方式 • 分機240、241 • 手機 • Email:

  14. Thanks for your attention!
