麦捷产品细分市场介绍

麦捷产品细分市场介绍. 2011-3-10. 公司基本情况. ◆ 成立时间： 2001 年 3 月； ◆ 企业性质：民营高科技企业； ◆ 公司分布：总部以及制造中心 位于深圳观澜； 分支机构 在台湾、上海和福建设有分支机构； ◆ 人力资源：公司员工 350 人，其中 40% 的员工为研发以及工程技术人员； 60% 以上的管理人员为本科以上学历； 5% 的管理人员为硕士和博士学历； ◆ 产能情况：年产各类电子元器件 100 亿只； ◆ 设备来源：制造设备主要从日本、德国、美国进口；

licia
Download Presentation

麦捷产品细分市场介绍

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

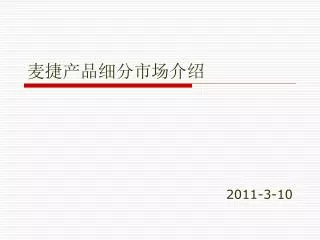

  1. 麦捷产品细分市场介绍 2011-3-10

  2. 公司基本情况 ◆成立时间：2001年3月； ◆企业性质：民营高科技企业； ◆公司分布：总部以及制造中心 位于深圳观澜； 分支机构 在台湾、上海和福建设有分支机构； ◆人力资源：公司员工350人，其中 40%的员工为研发以及工程技术人员； 60%以上的管理人员为本科以上学历； 5%的管理人员为硕士和博士学历； ◆产能情况：年产各类电子元器件100亿只； ◆设备来源：制造设备主要从日本、德国、美国进口； 检测设备均为Agilent设备；

  3. 主要产品系列 ◆ LTCC射频器件(LTCC RF Component for BT/WiFi/GPS)  介质蓝牙/WiFi天线(Bluetooth Antenna)、GPS有源/无源天线（GPS Antenna）、平衡不平衡转换器(Balun Transformer)、平衡滤波器(Balance Filter)、带通滤波器（Band Pass Filter）、耦合器（Coupler） ◆ 贴片电感系列(Chip Inductor Series) 叠层式射频电感(Multilayer RF Inductor)、叠层式铁氧体电感(Multilayer Ferrite Inductor)、叠层式陶瓷电感(Multilayer Ceramic Inductor)、精密绕线电感（Ceramic High-Frequency Chip Inductor）、功率电感（Power Inductor Inductor）、绕线电感（Wire-wound Inductor） ◆EMI/EMC器件(EMI/EMC Component)  共模滤波器(Common Mode CHOKE)、磁珠/磁珠排(Bead/Bead Array)、EMI滤波器(EMI Filter) ◆电路保护器件(Circuit Protection Component)  压敏电阻(Varistor)、ESD&EMI滤波器(ESD&EMI Filter)

  4. 电感，是三大基本无源电子元件R、L、C之一，做为最基本的储能电子元件，在通讯、计算机、LCD TV、等消费类电子领域有着非常广泛的应用。 电感简介：电感的作用 电路谐振 扼流电抗 电感主要作用 阻抗匹配 电感等效电路图

  5. 电感简介：电感的发展 插件式 绕线电感 插件式绕线电感 插件式绕线电感 贴片绕线电感 贴片绕线电感 叠层片式电感 更小尺寸的片式电感

  6. 电感简介：电感的分类 插件（DIP)电感 装配方式 常规电感分类 贴片(SMT)电感 绕线电感 工艺结构 叠层电感（磁珠） 薄膜电感 陶瓷电感（高频） 使用材料 铁氧体电感

  7. 电感的重要参数：电性参数 电感量（Inductance): L (uH) 使用（测试）频率 （Frequency): KHz、MHz、GHz 直流电阻RDC（DC Resistance): mΩ、Ω 额定电流IDC （Rated Current)：mA、A ---------功率电感的重要电性参数 品质因素Q值 （Q Value): 自谐振频率 SRF（Self-Resonant Frequency)

  8. 叠层片式电感简介 铁氧体电感（MGFI系列）： 以铁氧体材料作为基体材料。作为最通用的电感元件，尺寸上满足1005到3216型号需求；电感值覆盖范围为47nH～100UH以上；独石结构，良好磁屏蔽性，强抗干扰性。 广泛应用于各类谐振电路、陷波及滤波电路；电信、广播等设备中的高频扼流 陶瓷电感（MGCI系列）： 以陶瓷材料作为基体材料。尺寸上满足1005到2012型号需求；电感值覆盖范围为1.0～470 nH；相对铁氧体电感具有高自谐振频率,高频下具有高Q ； 精度高,偏差小。 适用于通讯产品的射频模块；GSM、CDMA、PDC等手机；蓝牙模块及其它射频线路应用中。

  9. 叠层片式磁珠简介 磁珠作为最常用的EMC元件，一般采用具有高频损耗大的铁氧体材料制作，其等效电路为电感L和电阻R组成的串联电路。 在低频段下，感抗及R都非常小，因此阻抗值很低，对通过的信号基本没有影响；而在几MHZ——数百MHZ的较高频率下，铁氧体材料的损耗迅速增大，导致电阻增大，进而影响阻抗也迅速增大，当高频信号通过磁珠时，电磁干扰被吸收并以热能的方式耗散掉，从而达到了抑制电磁干扰的作用。 随着电子技术的不断发展，结构简单、性能相对单一的普通磁珠已经不能满足需求。在近年LTCC技术及材料日益成熟的前提之下，功能不断细分，逐渐延伸出不同类型的磁珠。

  10. 叠层片式磁珠简介 通用磁珠： 产品系列丰富完整，包括M、Q、E等材料系列以满足不同客户对阻抗/频率 特性曲线的不同要求，具有优良的抑制噪声和抗电磁、射频干扰性能 大电流磁珠： 具有更好的耐流特性，其额定电流可到6A以上 尖峰磁珠： 在某一频率内其阻抗急剧上升，从而在特定频率内可以获得较高的衰减效果 高频磁珠： 具有高自谐振频率，在1GHZ下其阻抗值可以达到特定要求（具有较高阻抗） 磁珠排： 一个磁珠排内具有四条或六条线路，适用于高密度线路；线路间相互串扰低

  11. 麦捷功率电感产品简介

  12. 麦捷功率电感产品简介

  13. 麦捷功率电感产品简介

  14. 市场定位 • ◆公司市场主要集中在： • 中国大陆； • 欧洲； • 美国； • 东南亚； • ◆ 公司客户定位于4C领域： • Communication 通讯领域 • Computer Science 计算机领域 • Consumer Electronics 消费类电子领域 • Car Electronics 汽车电子领域

  15. 通讯领域客户 ◆麦捷科技是摩托罗拉（Motorola）公司在中国国内唯一认可的电子料元器件供应商，其新加坡认证中心已将麦捷引入其GSM手机DESIGN-IN 供应商的行列。目前交货其全球HUB仓； ◆ 麦捷科技是华为技术公司重要的叠层式贴片电感供应商；麦捷是华为移动终端（CDMA手机）的主要供应商； ◆ 麦捷科技还与以下诸多国际知名手机和无绳电话制造商建立了长期的合作关系：伟易达Vtech等。

  16. 计算机和消费类电子领域客户 ◆在计算机领域：麦捷科技是FOXCONN、华硕、神舟电脑、品位；杰微J&W、高登布尔、顶星、松景PINE、宝龙达、康冠等制造商稳定的互利合作伙伴，也是全球最大的显示器制造商冠捷（AOC）的主力供应商。 ◆ 在消费类电子行业中，麦捷科技享有很高的声誉，一直是TCL、 SONY、PHILIPS、PANASONIC、VESTEL、VIDEOCON、ALPS、步步高、新科、创维、长虹、同洲、兆驰、德赛等著名品牌的优异供应商。

  17. 2011年新品研发 • 电感类产品： • 顺应行业小型化、高频化和功率化的趋势。 • 完成0201尺寸产品的产业化； • 研制出更小01005尺寸的产品； • 系列绕线与叠层式功率电感的开发 • LTCC类产品： • 关注手机平台IC发展的最新变化，不断推出配合各类平台的滤波器产品。 • CMMB陶瓷天线的产业化 • RFID陶瓷天线的产业化

  18. AOTOM客户领域 • DVB • LCD TV • MID • ADSL，无线网卡 • GPS • DV&DC DEAR 张总,以上几个行业是结合我司客户群(除手机外),推广贵司相关 产品非常有机会的,请帮忙查询一下,我们可以做销售哪些产品?另外培 训前我们需要了解以下信息,学习后您再安排培训,效果会比较好.谢谢!

  19. 一、DVB • 叠层片式电感（磁珠） • Chilisin奇力新 • 顺络电子 / 风华高科 / 山东鲁颖 / 振华 • 共模电感（共模滤波器、巴伦） • TDK / Murata村田 • 功率电感 • Sumida胜美达 / T-Yuden太诱 / TDK • Chilisin奇力新 / CYNTEC乾坤

  20. 共模电感（共模滤波器、BALUN） • 麦捷料号：MGRC2012M900T-2-LF • 描述：2012，90欧姆 • Microgate’s Advantage： • Price: 10 ~ 20 percents lower than competitors； • Lead Time: One week, better than competitors； • Service: Provide best service to customers；

  21. 麦捷功率电感应用范例 DC/DC converter power supply DC/DC 转换电源 SW Power supply 开关电源 Set-top box 机顶盒

  22. 二、LCD TV • 叠层片式电感（磁珠） • 如前所述 • 共模电感（共模滤波器、巴伦） • 如前所述 • 功率电感 • 见后 • EMI滤波器 • 见后

  23. 麦捷功率电感应用范例 LCD/LED TV 液晶电视 DC/DC converter LCD/LED panel LCD/LED板 DC/DC 转换电源 DC/DC converter power supply DC/DC 转换电源

  24. 麦捷功率电感应用范例 LCD/LED TV 液晶电视 DC/DC converter LCD/LED panel LCD/LED板 DC/DC 转换电源 DC/DC converter power supply DC/DC 转换电源

  25. EMI滤波器 Features： ● Low insertion losses ,high suppression ● Low signal distortion ● Compact size ● Monolithic structure，high reliability Applications： ● Available for EMI suppression including communication field, digital televisions, computer and its peripheral devices

  26. EMI滤波器 P TypeT Type

  27. 三、MID • 叠层片式电感（磁珠） • 如前所述 • 共模电感（共模滤波器、巴伦） • 如前所述 • 功率电感 • 见后

  28. 麦捷功率电感应用范例 MID DC/DC converter power supply DC/DC 转换电源 For CPU 供CPU For I/O 供I/O设备 DC/DC converter LCD panel LCD板 DC/DC 转换电源

  29. 四、ADSL无线网卡 • 叠层片式电感（磁珠） • 如前所述 • WiFi陶瓷天线 • Murata / ACX / Walsin / CYNTEC / Maglayers • WiFi滤波器和巴伦 • 可匹配Atheros, CSR, MTK等IC平台 • Murata / ACX / Walsin / SOSHIN

  30. 陶瓷天线 Multilayer Chip Antenna

  31. The Problem in BT/WiFi Performance • The mismatch of BT/Wi-Fi antenna • The PCB layout • Place chip antenna on the corner of PCB • Reserve enough distance between antenna and ground or shielding case • Away from battery and LCD shielding case

  32. 滤波器和巴伦 LTCC Filter & Balun • Band-pass Filter; • Balance Filter; • Balun; • Application: Bluetooth / Wi-Fi Module; 0.8 GHz～6 GHz Communication System, including GSM／DCS／ PCS handset, etc.;

  33. 滤波器和巴伦 LTCC Filter & Balun Filters Applicated in Wi-Fi Field

  34. 滤波器和巴伦 LTCC Filter & Balun S-parameters

  35. 滤波器和巴伦 LTCC Filter & Balun

  36. ANT MBPF18M2450-N78 RF-SW MT5921 MGMB18H3-2450B08 Match Network 滤波器和巴伦 LTCC Filter & Balun • MBPF18M2450-N78 is the key component for Wi-Fi performance, including EVM and Output Power. • To meet EVM<-30dBm and Output Power=15dBm: • The out-band (880MHz~960MHz & 1.71GHz~1.91GHz) suppression of N78 must be higher than 30dB. • The IL in pass-band(2.4GHz~2.5GHz) must be lower than 2.8dB .

  37. 五、GPS • 叠层片式电感（磁珠） • 如前所述 • 功率电感 • 3D16/2D11 • GPS天线 • 咏业 / 佳邦 • 无源 / 有源 • 技术支持和服务

  38. 无源天线 • 产品外型呈扁平状小型结构，15×15mm、12×12mm 、10×10mm 、20×6mm、16×6mm等尺寸； • 性能具有低反射损耗、轴比小、增益高的特点； • 采用右手螺旋圆极化设计； • 易于应用 主要应用： 适用于手机、PND、PDA、车载等GPS方案应用，ATIS智能信息服务等领域

  39. 无源天线

  40. 无源天线

  41. 有源天线 • 产品外型呈扁平状小型结构，采用进口IC设计低噪声放大电路，增益高； • Patch天线具有低反射损耗、轴比小、增益高的特点； • 易于调节和接入电路； • 较之 Patch天线增加了LNA模块，提高了增益； 主要应用： 适用于ATIS智能信息服务，车载GPS产品中；PND，手机等相关应用中

  42. 有源天线

  43. 麦捷的技术支持与服务 • 快捷和专业的服务；（天线配机和客户服务最快当天完成） • 为客户GPS接收机在设计和结构上提供建议； • 提供齐全的天线规格，根据客户要求定制专门的安装支架与PCB板； • 交货及时。

  44. 麦捷的技术支持与服务 • GPS信号接收效果不佳若干原因 • 天线中心频率偏离 • 天线安装方向与调机时不一致 • 天线的周边环境恶劣（如金属机壳） • LNA 本身线路振荡，或是NOISE过高 • 机器本身EMI干扰造成，特别是屏幕排线位置的EMI

  45. 六、DV&DC • 叠层片式电感（磁珠） • 如前所述 • 共模电感（共模滤波器、巴伦） • 如前所述 • 功率电感 • 见后

  46. 麦捷功率电感应用范例 DC/DC converter power supply DC/DC 转换电源 LED backlight LED背光电源 DC / DV 数码相机/数码摄像机

  47. 七、手机 • LTCC器件 • 蓝牙相关滤波器和天线 • WiFi相关滤波器、巴伦和天线 • Coupler耦合器 • GPS陶瓷天线 • RFID陶瓷天线 • CMMB陶瓷天线 • 电感器件 • 0402叠层式贴片电感（磁珠） • 功率电感 • 共模电感（共模滤波器、巴伦BALUN） • 精密绕线电感 • 电路保护器件 • 压敏电阻

  48. 蓝牙滤波器

  49. 带通滤波器 LTCC Band-pass Filter Filters Applicated in BT Field

  50. MGMA SERIES 2 MGMA SERIES Qualcomm BT IC RX_IN 3 Match RX_IN Match ANT N36 Network CW6601 ANT Network MBPF18M2450-M11/1 MBPF21B2450H46-N36 The Application of BPF to different IC
