  1. 交换机配置基础 路由与交换技术

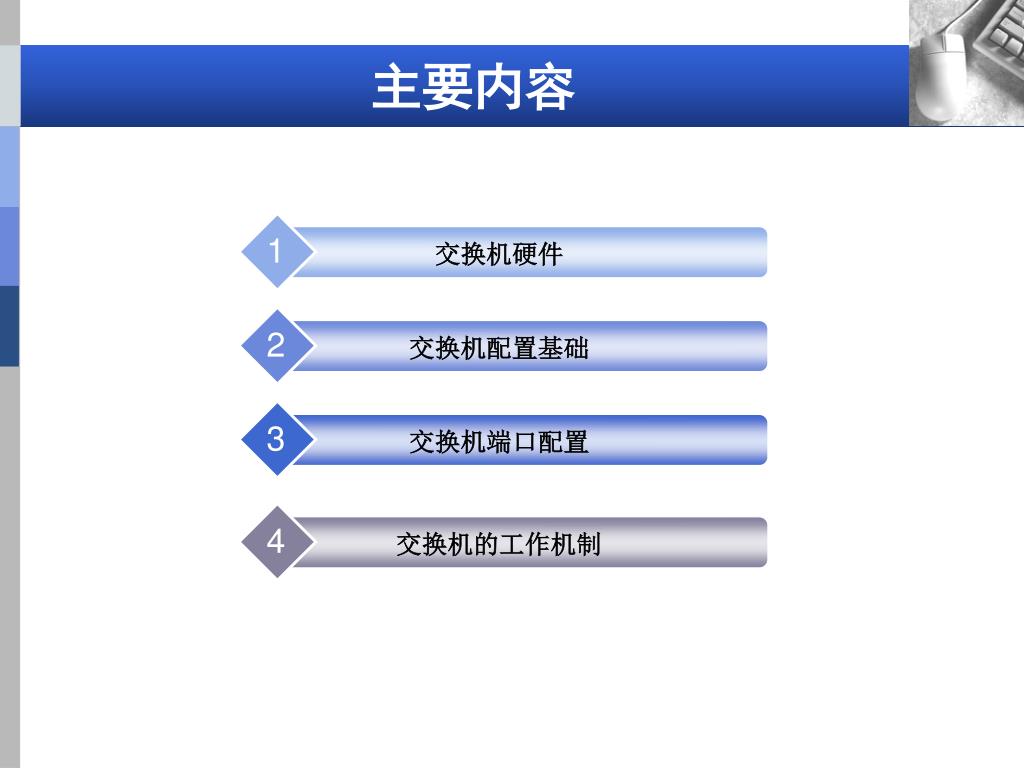

  2. 1 2 3 4 交换机硬件 交换机配置基础 交换机端口配置 交换机的工作机制 主要内容

  3. 1 2 3 交换机硬件 交换的面板 交换机的组成 交换机的启动过程

  4. 交换机硬件 Title in here Title in here RJ45端口 交流电源开关 模块化插 槽 Title in here Console端口 交换机的面板 1、这里以锐捷RG-S3760-24交换机为例，其前面板，包括Console 端口、24个10Base-T/100Base-TX RJ45 端口、模块化插槽、LED 指示灯。 2、锐捷RG-S3760-24交换机的后面板有风扇、交流电源开关等，有些交换机后面板有模块化插槽。 LED指示灯 风扇

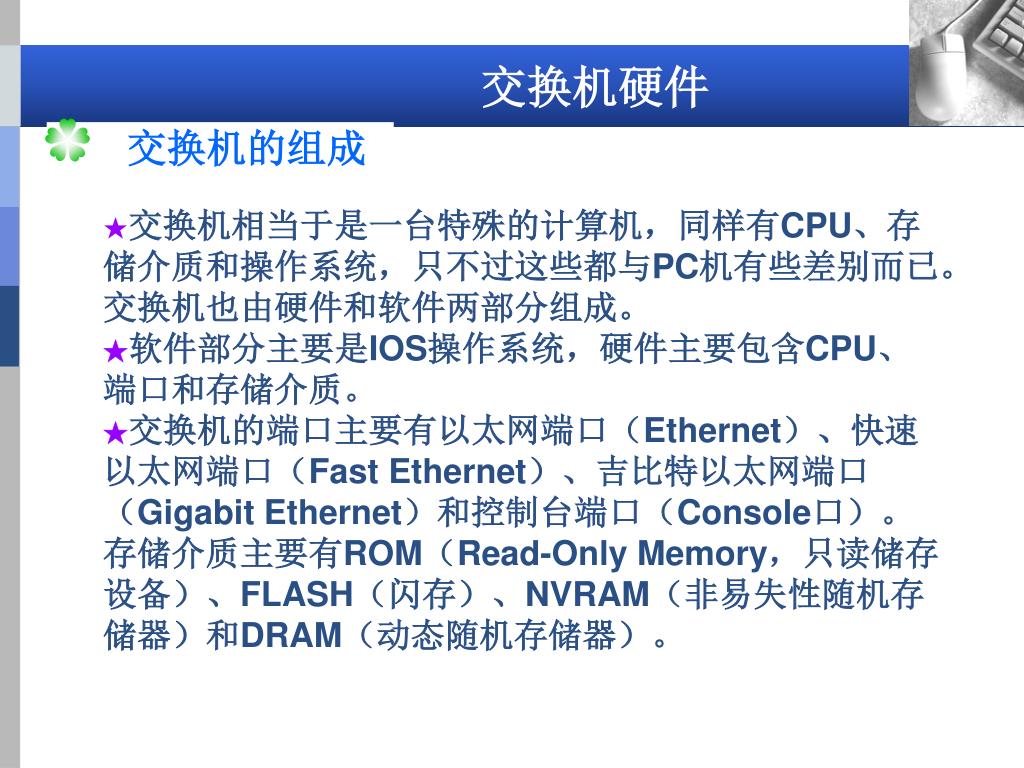

  5. 交换机硬件 交换机的组成 ★交换机相当于是一台特殊的计算机，同样有CPU、存储介质和操作系统，只不过这些都与PC机有些差别而已。交换机也由硬件和软件两部分组成。 ★软件部分主要是IOS操作系统，硬件主要包含CPU、端口和存储介质。 ★交换机的端口主要有以太网端口（Ethernet）、快速以太网端口（Fast Ethernet）、吉比特以太网端口（Gigabit Ethernet）和控制台端口（Console口）。存储介质主要有ROM（Read-Only Memory，只读储存设备）、FLASH（闪存）、NVRAM（非易失性随机存储器）和DRAM（动态随机存储器）。

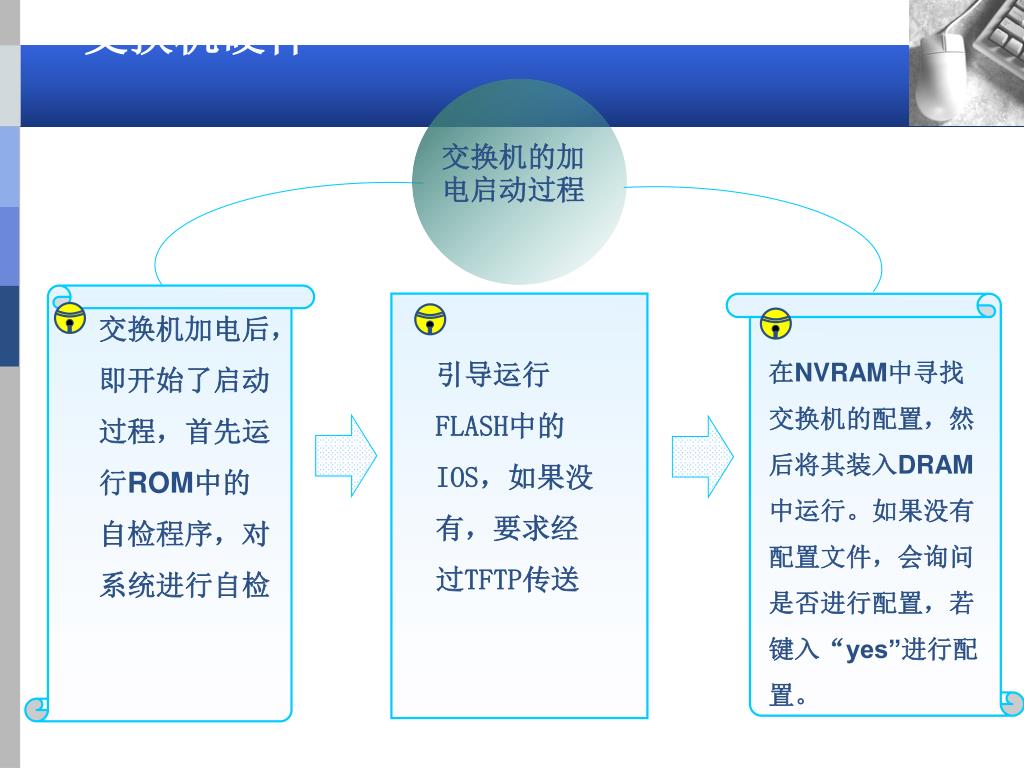

  6. 交换机硬件 交换机的加电启动过程 交换机加电后，即开始了启动过程，首先运行ROM中的自检程序，对系统进行自检 在NVRAM中寻找交换机的配置，然后将其装入DRAM中运行。如果没有配置文件，会询问是否进行配置，若键入“yes”进行配置。 引导运行 FLASH中的 IOS，如果没 有，要求经 过TFTP传送

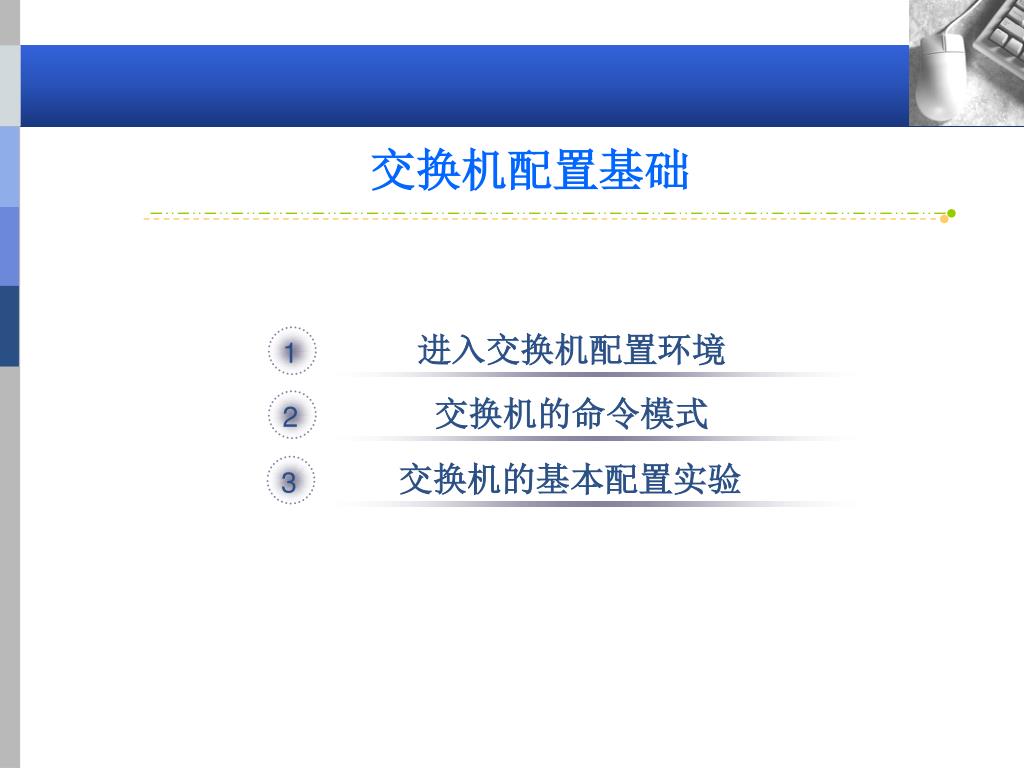

  7. 1 2 3 交换机配置基础 进入交换机配置环境 交换机的命令模式 交换机的基本配置实验

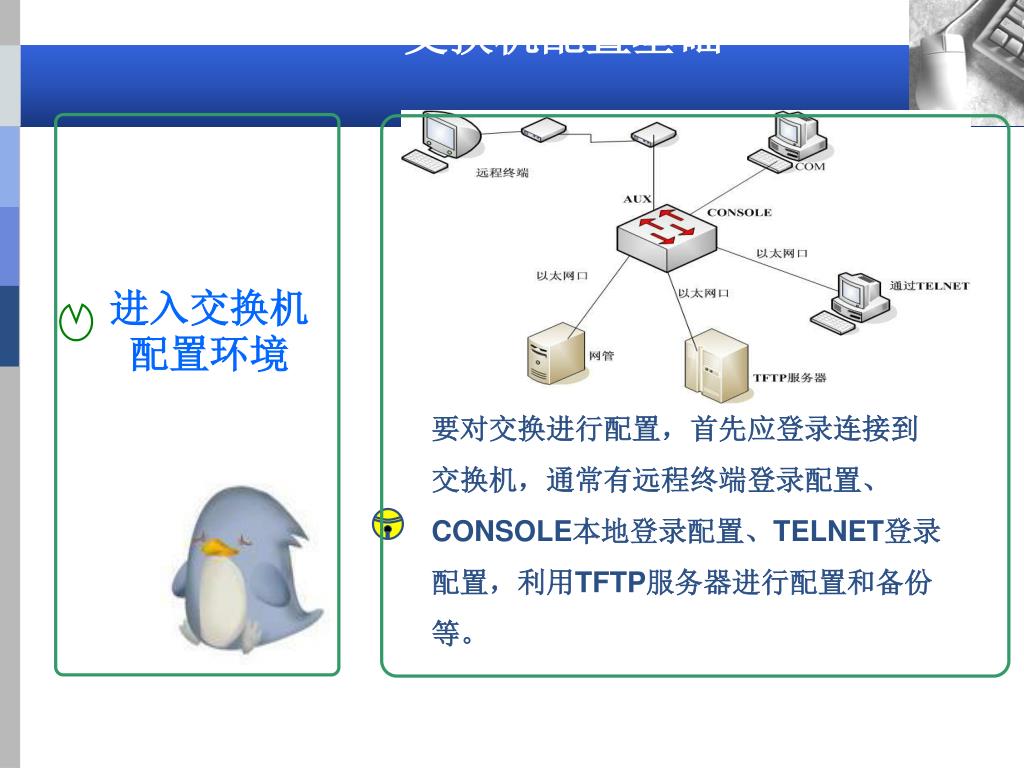

  8. 交换机配置基础 进入交换机配置环境 要对交换进行配置，首先应登录连接到交换机，通常有远程终端登录配置、CONSOLE本地登录配置、TELNET登录配置，利用TFTP服务器进行配置和备份等。

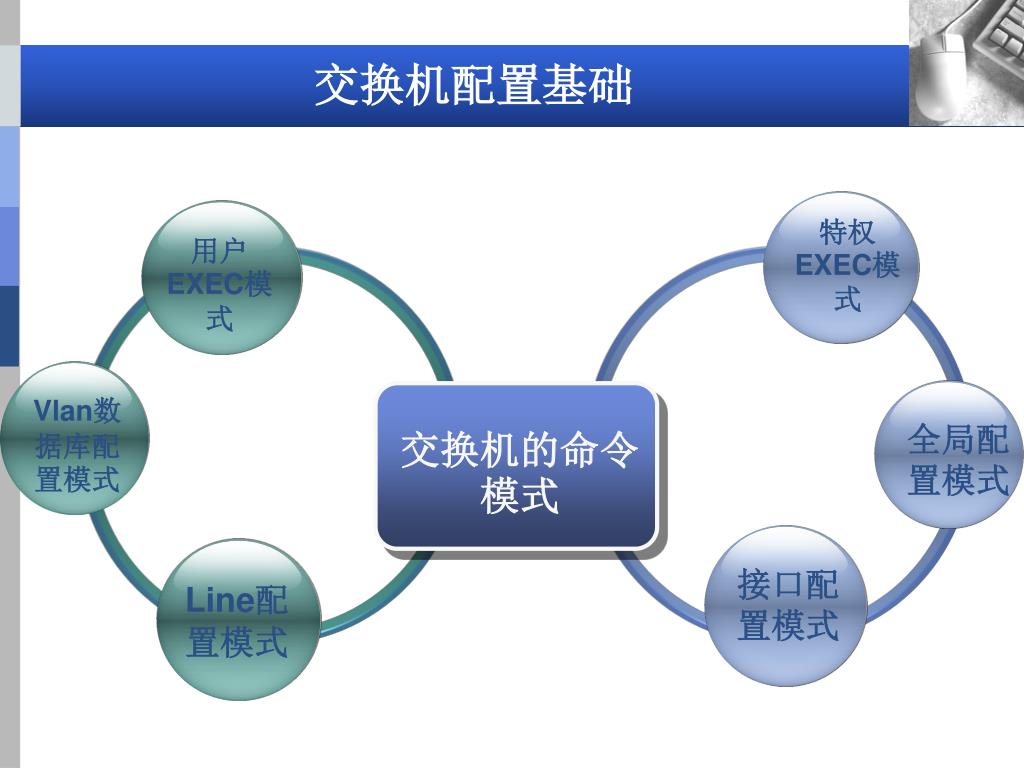

  9. 交换机配置基础 特权EXEC模式 用户EXEC模式 Vlan数据库配置模式 全局配置模式 交换机的命令模式 接口配置模式 Line配置模式

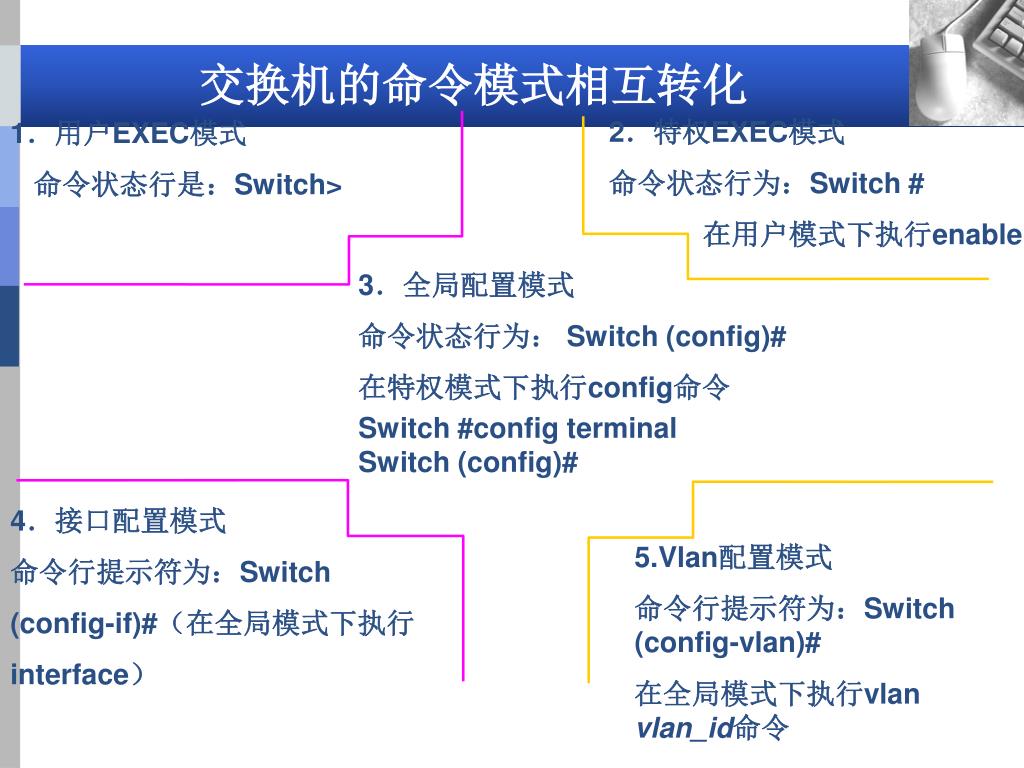

  10. 交换机的命令模式相互转化 2．特权EXEC模式 命令状态行为：Switch # 在用户模式下执行enable 1．用户EXEC模式 命令状态行是：Switch> 3．全局配置模式 命令状态行为： Switch (config)# 在特权模式下执行config命令 Switch #config terminal Switch (config)# 4．接口配置模式 命令行提示符为：Switch (config-if)#（在全局模式下执行interface） 5.Vlan配置模式 命令行提示符为：Switch (config-vlan)# 在全局模式下执行vlan vlan_id命令

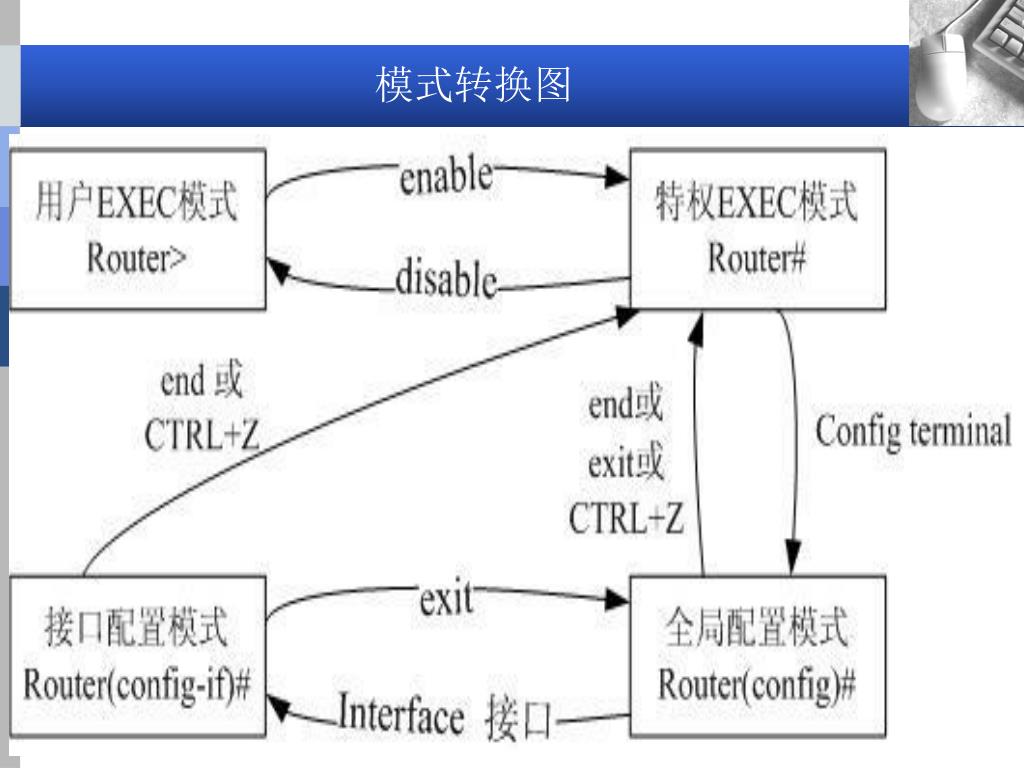

  11. 模式转换图

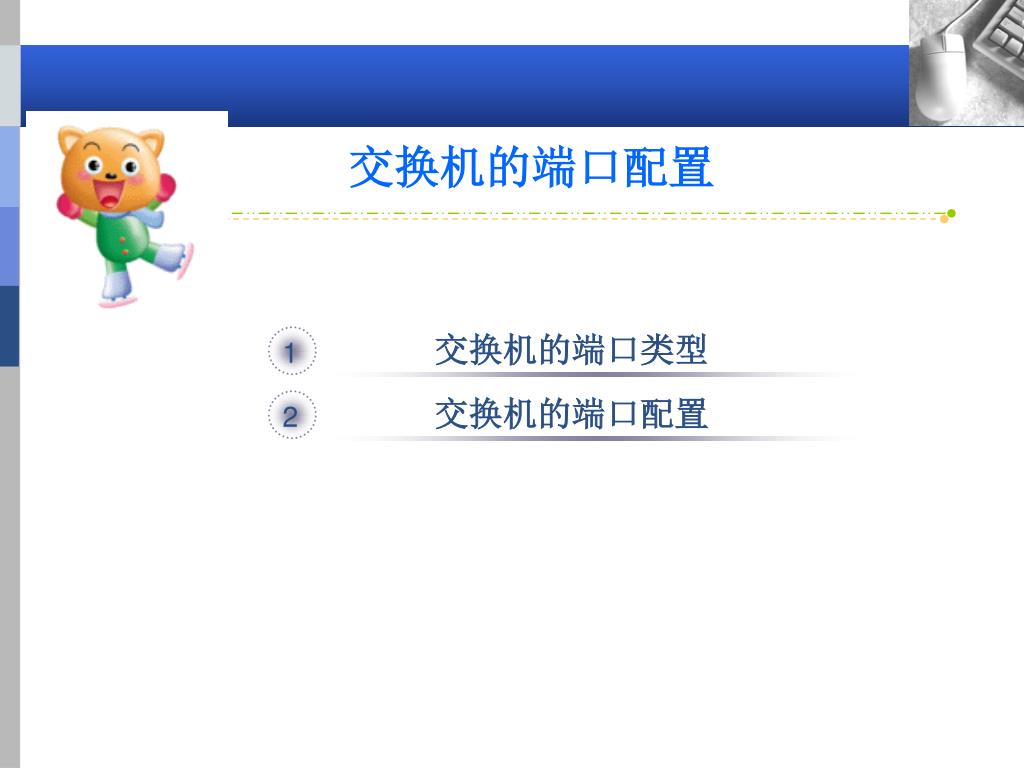

  12. 1 2 交换机的端口配置 交换机的端口类型 交换机的端口配置

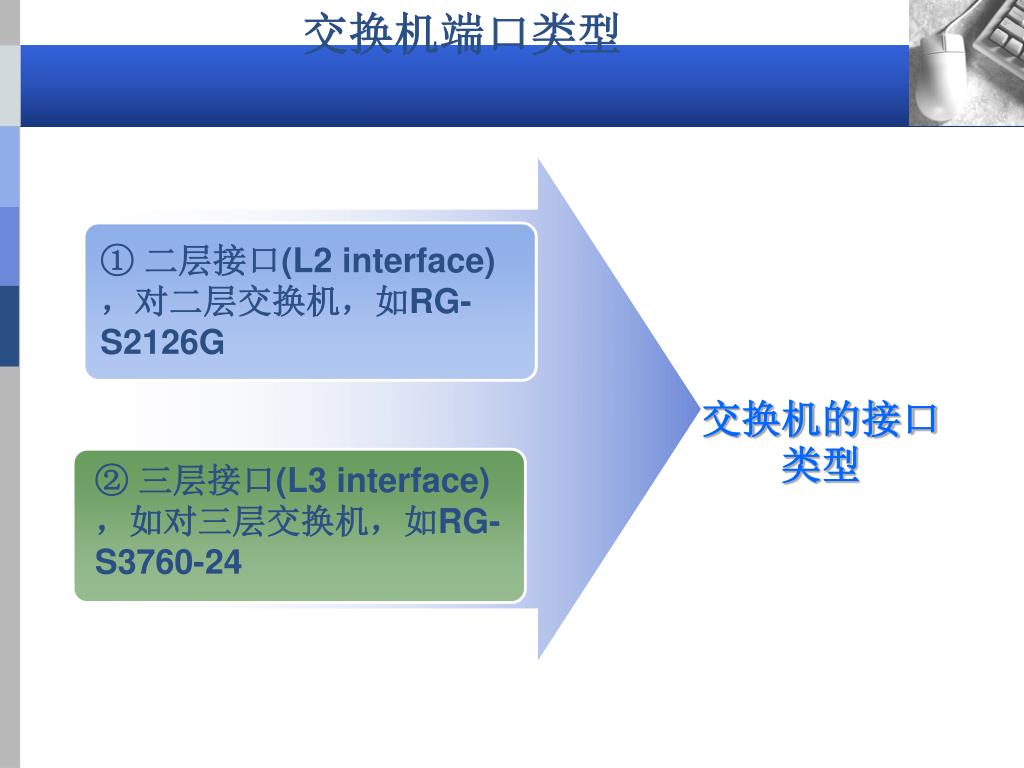

  13. 交换机端口类型 ① 二层接口(L2 interface)，对二层交换机，如RG-S2126G 交换机的接口类型 ② 三层接口(L3 interface)，如对三层交换机，如RG-S3760-24

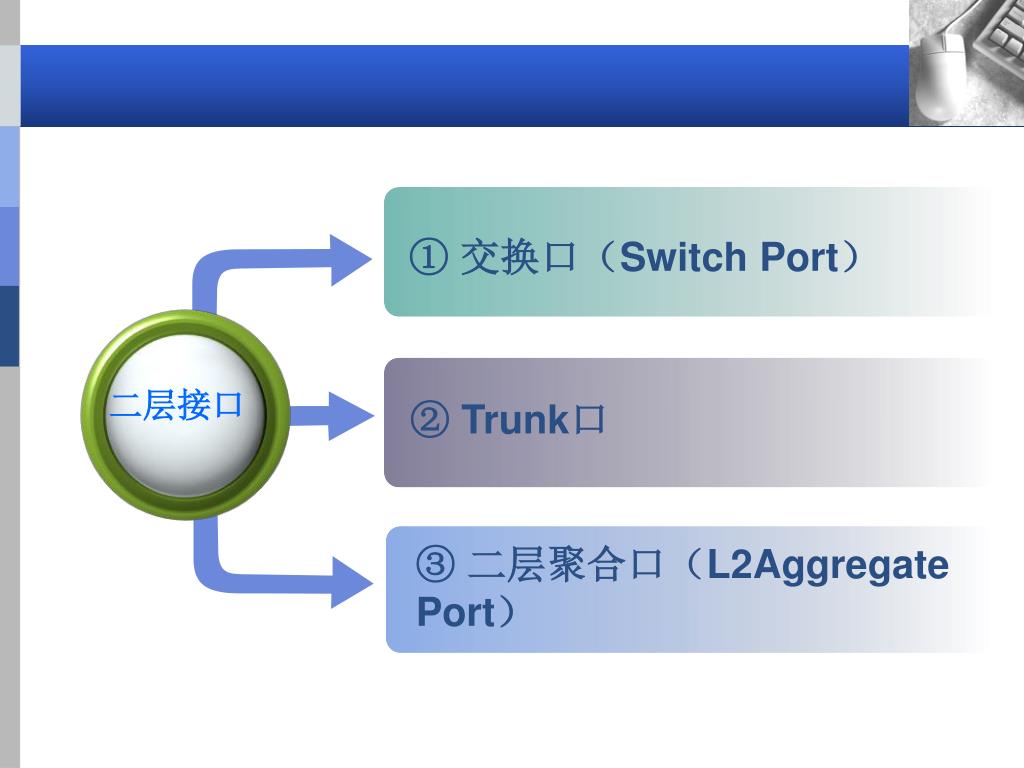

  14. ① 交换口（Switch Port） 二层接口 ② Trunk口 ③ 二层聚合口（L2Aggregate Port）

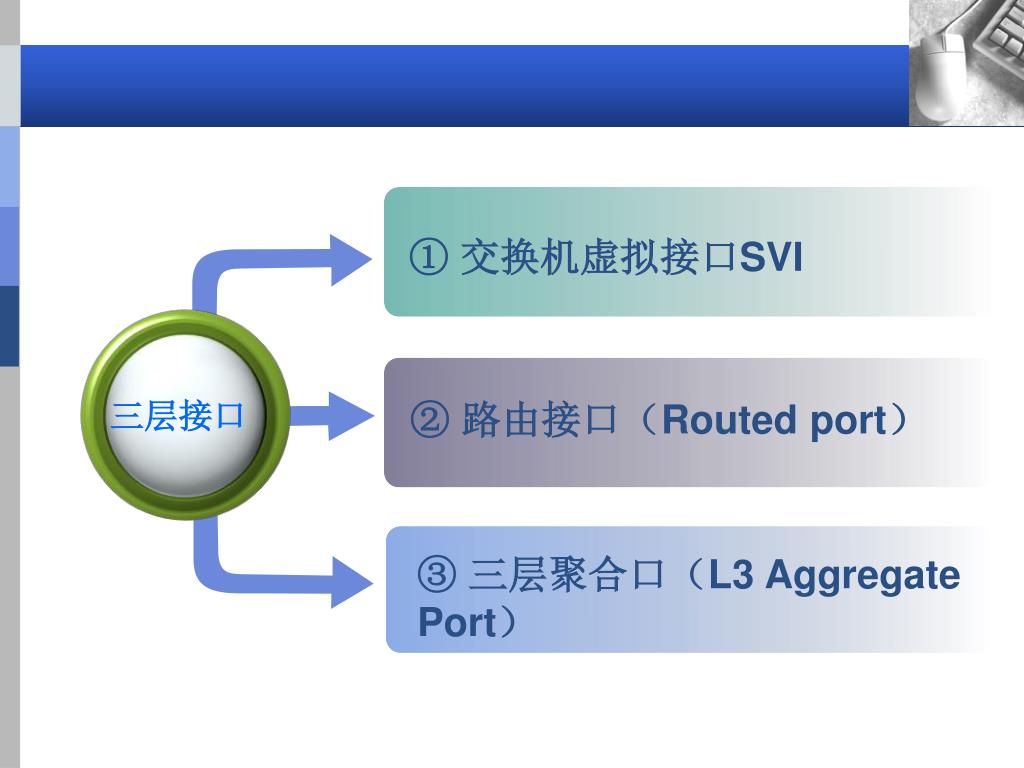

  15. ① 交换机虚拟接口SVI 三层接口 ② 路由接口（Routed port） ③ 三层聚合口（L3 Aggregate Port）

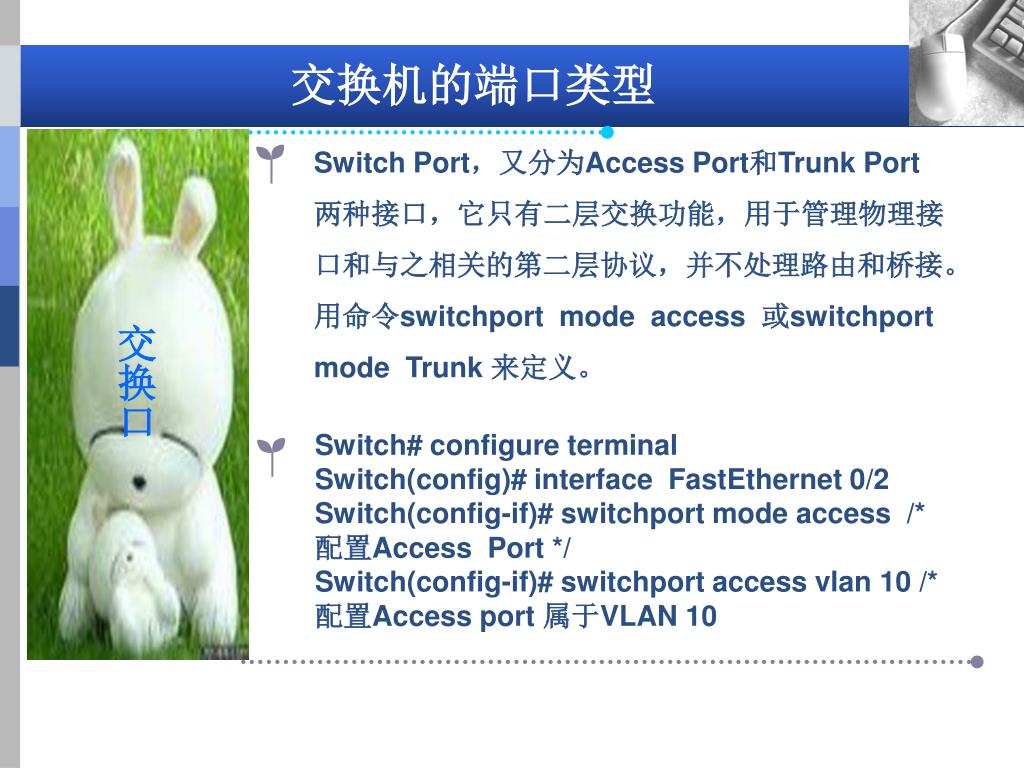

  16. 交换机的端口类型 Switch Port，又分为Access Port和Trunk Port两种接口，它只有二层交换功能，用于管理物理接口和与之相关的第二层协议，并不处理路由和桥接。用命令switchport mode access 或switchport mode Trunk 来定义。 Switch# configure terminal Switch(config)# interface FastEthernet 0/2 Switch(config-if)# switchport mode access /* 配置Access Port */ Switch(config-if)# switchport access vlan 10 /* 配置Access port 属于VLAN 10 交换口

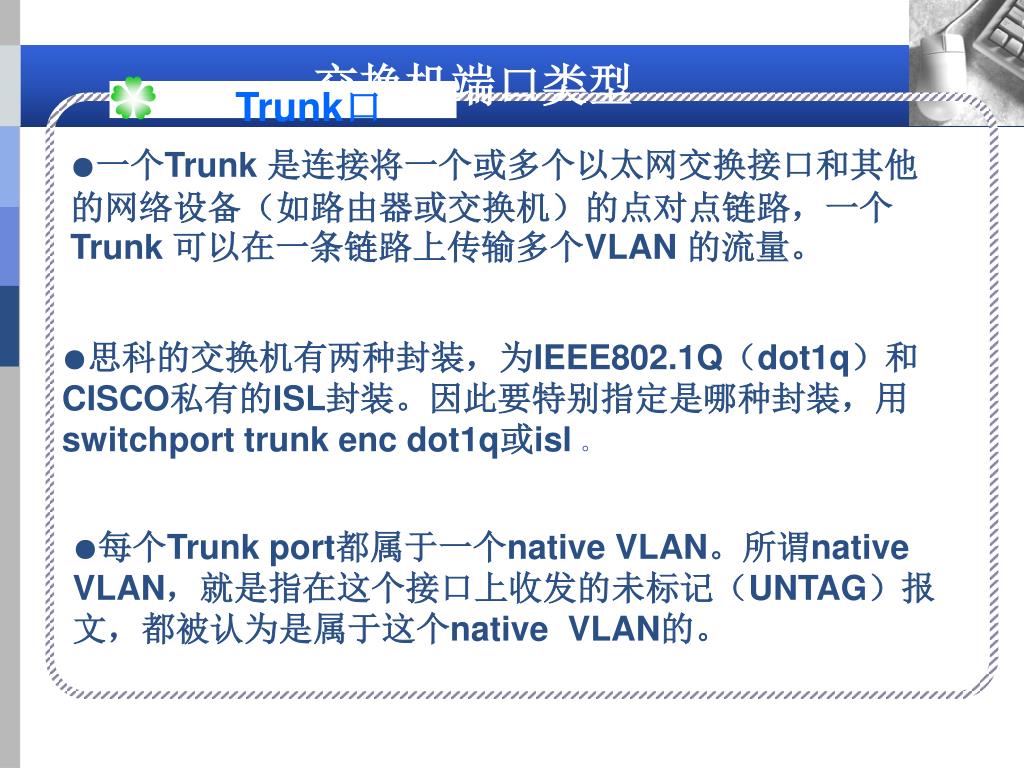

  17. 交换机端口类型 Trunk口 ●一个Trunk 是连接将一个或多个以太网交换接口和其他的网络设备（如路由器或交换机）的点对点链路，一个Trunk 可以在一条链路上传输多个VLAN 的流量。 ●思科的交换机有两种封装，为IEEE802.1Q（dot1q）和CISCO私有的ISL封装。因此要特别指定是哪种封装，用switchport trunk enc dot1q或isl。 ●每个Trunk port都属于一个native VLAN。所谓native VLAN，就是指在这个接口上收发的未标记（UNTAG）报文，都被认为是属于这个native VLAN的。

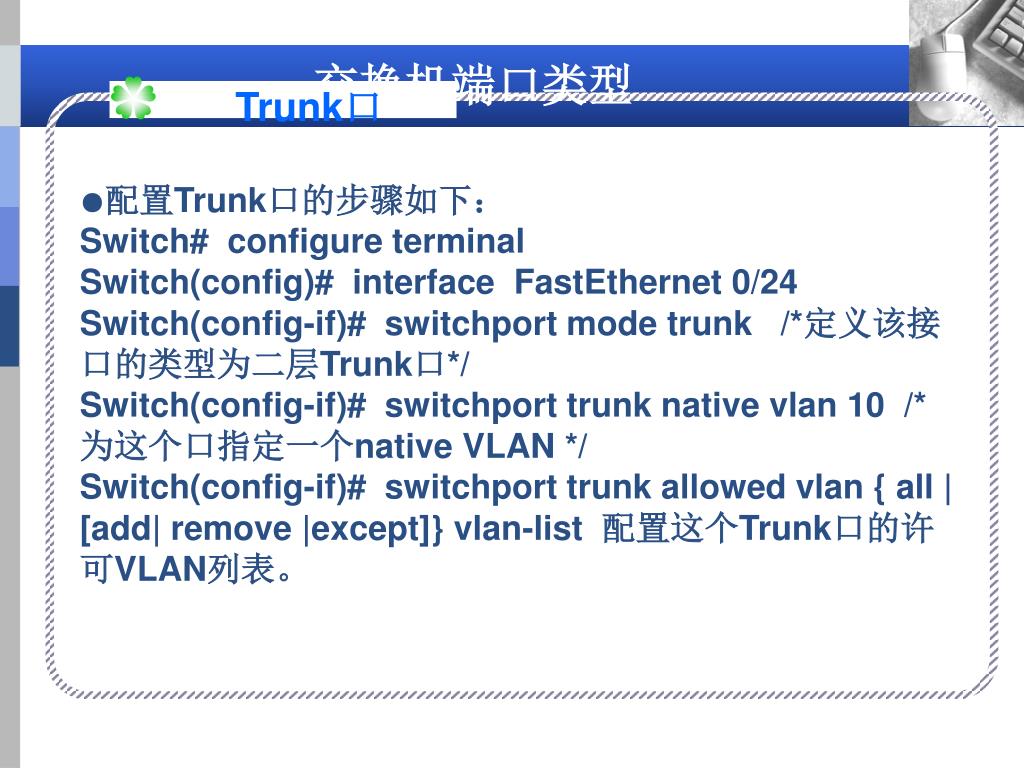

  18. 交换机端口类型 Trunk口 ●配置Trunk口的步骤如下： Switch# configure terminal Switch(config)# interface FastEthernet 0/24 Switch(config-if)# switchport mode trunk /*定义该接口的类型为二层Trunk口*/ Switch(config-if)# switchport trunk native vlan 10 /* 为这个口指定一个native VLAN */ Switch(config-if)# switchport trunk allowed vlan { all | [add| remove |except]} vlan-list 配置这个Trunk口的许可VLAN列表。

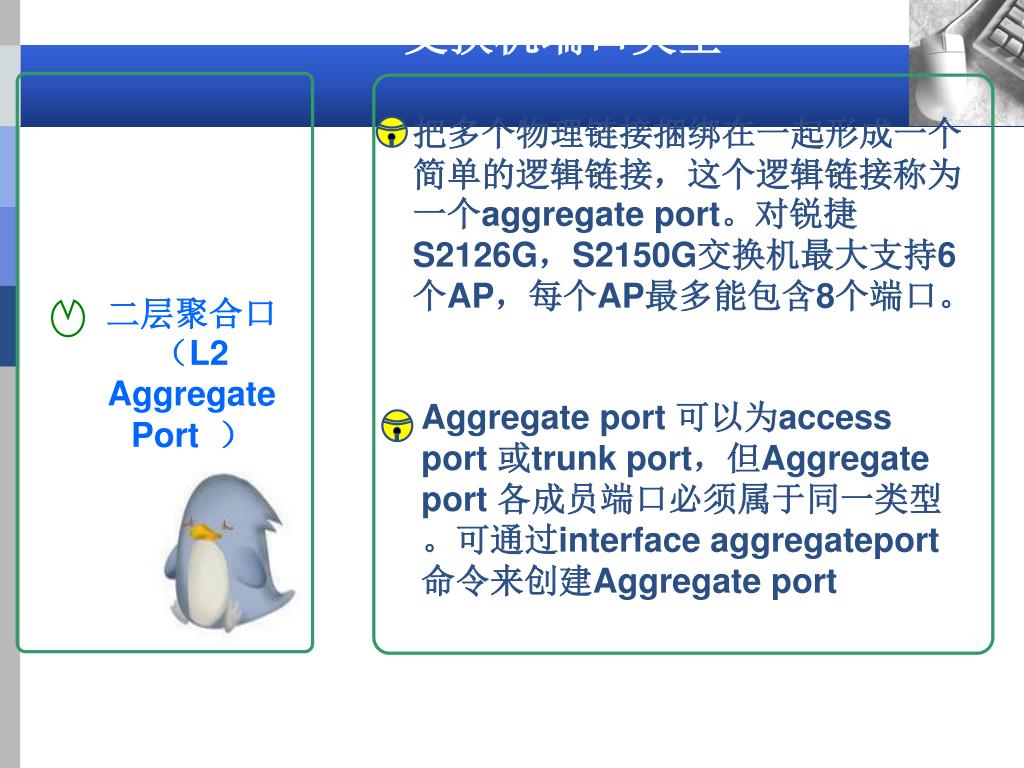

  19. 交换机端口类型 把多个物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接称为一个aggregate port。对锐捷S2126G，S2150G交换机最大支持6个AP，每个AP最多能包含8个端口。 二层聚合口（L2 Aggregate Port ） Aggregate port 可以为access port 或trunk port，但Aggregate port 各成员端口必须属于同一类型。可通过interface aggregateport 命令来创建Aggregate port

  20. 配置二层access 聚合口的步骤如下： Switch# configure terminal Switch(config)# interface range fastethernet 0/1-5 /* 取二层的以太网接口0/1 到0/5 */ Switch(config-if-range)# port-group 5 /*将0/1 到0/5 access接口加入二层聚合口aggregate port 5 中（如果此二层聚合口不存在，则创建它) */ 二层access口聚合成一个逻辑口，需两台交换机的对应口及成员口都属于同一个VLAN（子网），才有意义。这种交换机的级联，目的是增加端口数量（扩容），通过聚合，增加带宽，提供冗余。

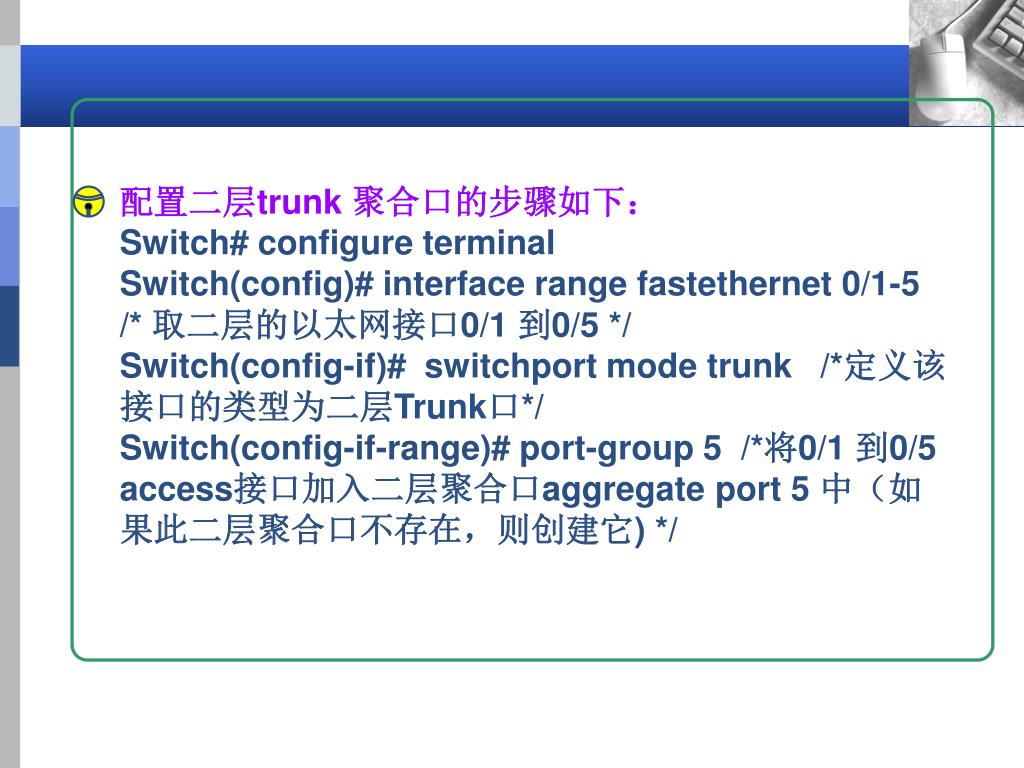

  21. 配置二层trunk 聚合口的步骤如下： Switch# configure terminal Switch(config)# interface range fastethernet 0/1-5 /* 取二层的以太网接口0/1 到0/5 */ Switch(config-if)# switchport mode trunk /*定义该接口的类型为二层Trunk口*/ Switch(config-if-range)# port-group 5 /*将0/1 到0/5 access接口加入二层聚合口aggregate port 5 中（如果此二层聚合口不存在，则创建它) */

  22. 交换机的端口类型 SVI是和某个VLAN关联的IP接口。每个SVI只能和一个VLAN关联，可分为以下两种类型： （1）SVI可作为二层交换机的管理接口，通过该管理接口，配置其IP地址，管理员可通过此管理接口来管理配置二层交换机。二层交换机中只能有一个SVI管理接口，可定义在Native Vlan 1 上，也可定义在其他已划分的VLAN 上 交换机虚拟接口SVI

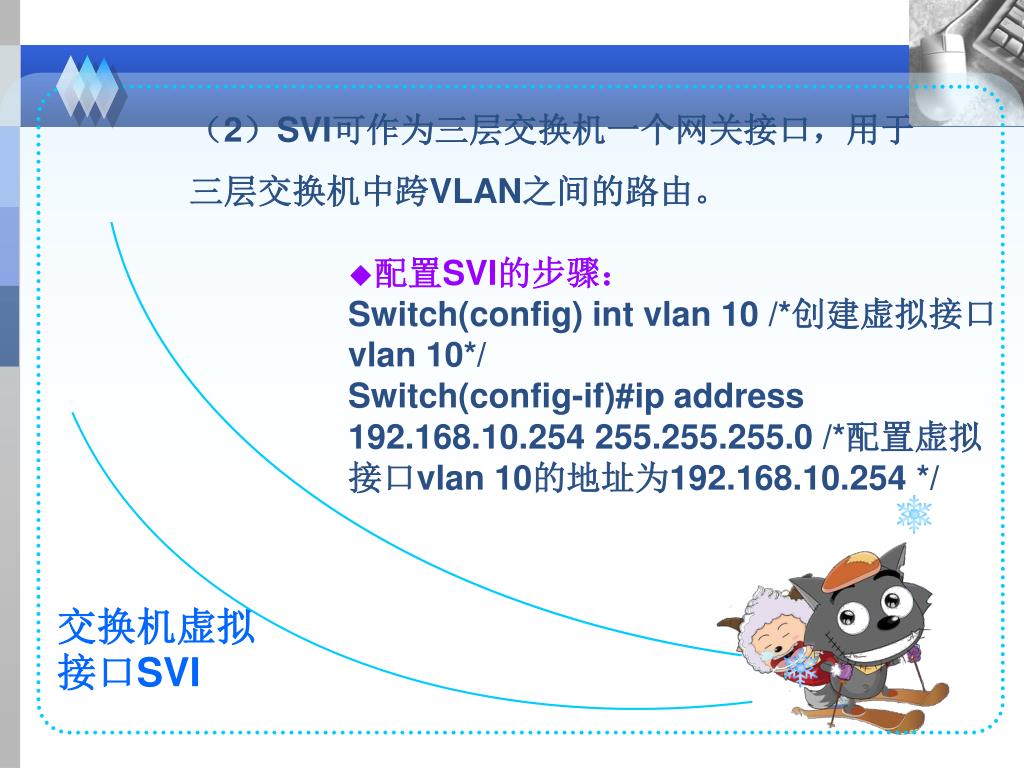

  23. （2）SVI可作为三层交换机一个网关接口，用于三层交换机中跨VLAN之间的路由。（2）SVI可作为三层交换机一个网关接口，用于三层交换机中跨VLAN之间的路由。 ◆配置SVI的步骤： Switch(config) int vlan 10 /*创建虚拟接口vlan 10*/ Switch(config-if)#ip address 192.168.10.254 255.255.255.0 /*配置虚拟接口vlan 10的地址为192.168.10.254 */ 交换机虚拟接口SVI

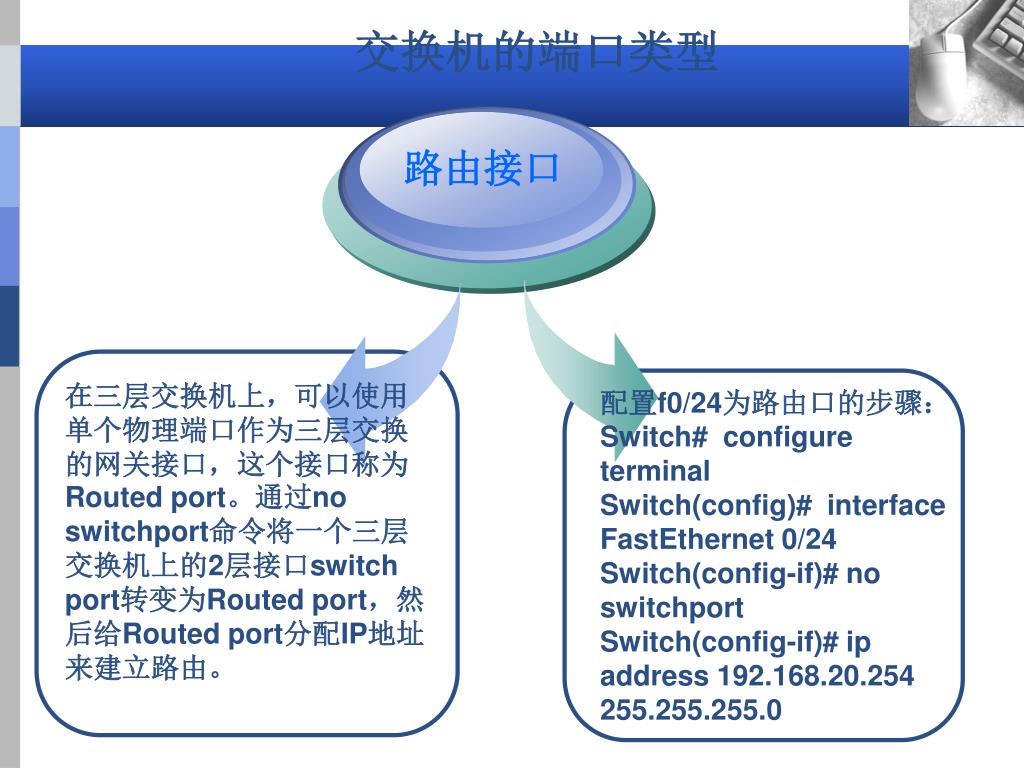

  24. 交换机的端口类型 路由接口 在三层交换机上，可以使用单个物理端口作为三层交换的网关接口，这个接口称为Routed port。通过no switchport命令将一个三层交换机上的2层接口switch port转变为Routed port，然后给Routed port分配IP地址来建立路由。 配置f0/24为路由口的步骤： Switch# configure terminal Switch(config)# interface FastEthernet 0/24 Switch(config-if)# no switchport Switch(config-if)# ip address 192.168.20.254 255.255.255.0

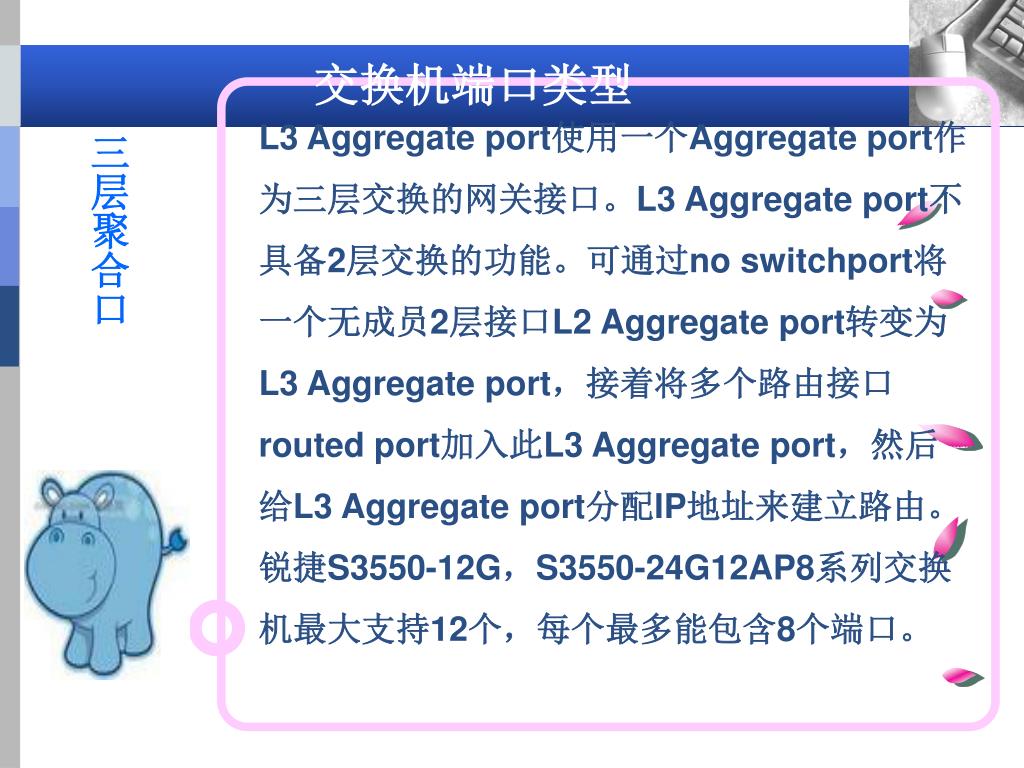

  25. 交换机端口类型 L3 Aggregate port使用一个Aggregate port作为三层交换的网关接口。L3 Aggregate port不具备2层交换的功能。可通过no switchport将一个无成员2层接口L2 Aggregate port转变为L3 Aggregate port，接着将多个路由接口routed port加入此L3 Aggregate port，然后给L3 Aggregate port分配IP地址来建立路由。锐捷S3550-12G，S3550-24G12AP8系列交换机最大支持12个，每个最多能包含8个端口。 三层聚合口

  26. 交换机的端口配置实验 网络拓扑图 实验目的 （1）熟悉各种接口配置方法 （2）了解各种接口的作用

  27. 交换机的端口配置实验 【实验配置】 （1）配置接口基本信息 Switch# config terminal Switch(config)# interface FastEthernet0/2 Switch(config-if)# description Port_A /*配置接口的描述*/ Switch(config-if)# shutdown /*关闭此接口*/ Switch(config-if)# no shutdown /*启动此接口*/ Switch(config-if)# switchport port-security Switch(config-if)# speed {10 | 100 | 1000 | auto } /*配置接口的速度*/ Switch(config-if)# duplex {auto | full | half} /*配置双工否*/ Switch(config-if)# flowcontrol {auto | on | off} /*配置接口的流控模式*/ Switch(config-if)# end Switch#

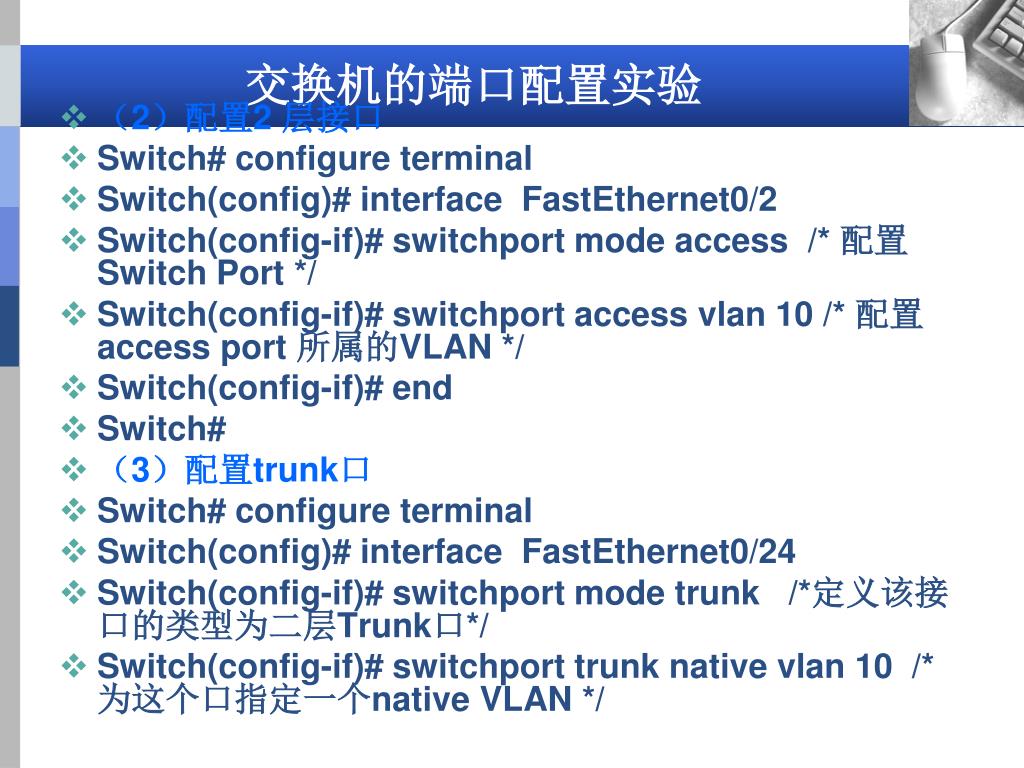

  28. 交换机的端口配置实验 （2）配置2 层接口 Switch# configure terminal Switch(config)# interface FastEthernet0/2 Switch(config-if)# switchport mode access /* 配置Switch Port */ Switch(config-if)# switchport access vlan 10 /* 配置access port 所属的VLAN */ Switch(config-if)# end Switch# （3）配置trunk口 Switch# configure terminal Switch(config)# interface FastEthernet0/24 Switch(config-if)# switchport mode trunk /*定义该接口的类型为二层Trunk口*/ Switch(config-if)# switchport trunk native vlan 10 /* 为这个口指定一个native VLAN */

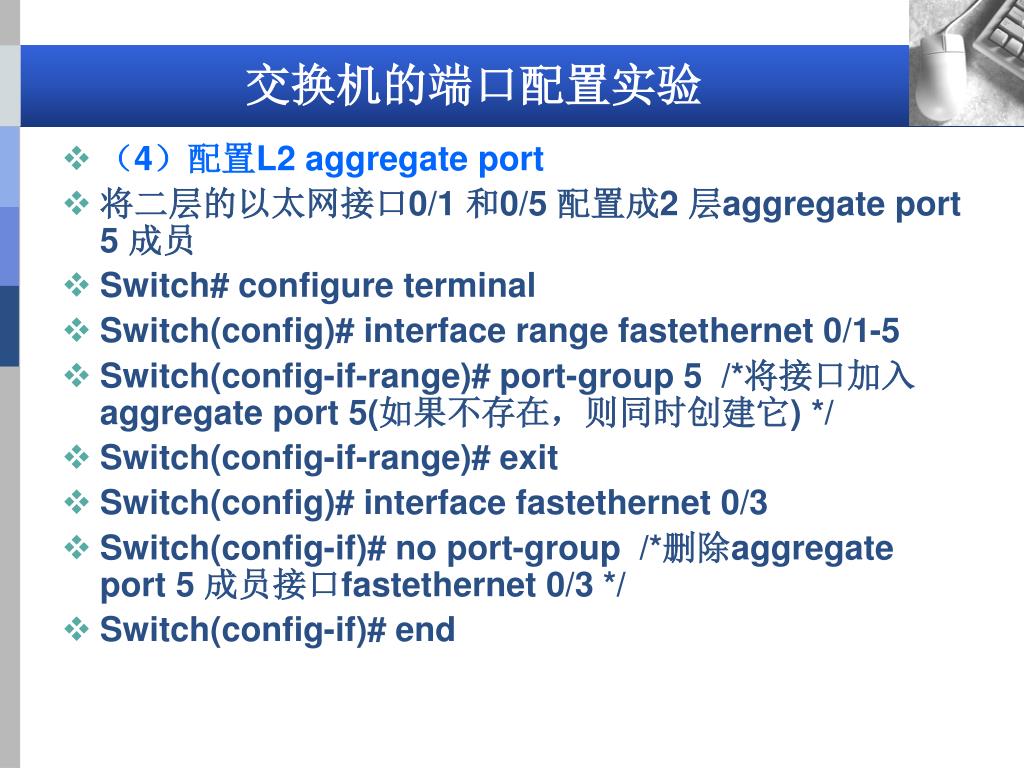

  29. 交换机的端口配置实验 （4）配置L2 aggregate port 将二层的以太网接口0/1 和0/5 配置成2 层aggregate port 5 成员 Switch# configure terminal Switch(config)# interface range fastethernet 0/1-5 Switch(config-if-range)# port-group 5 /*将接口加入aggregate port 5(如果不存在，则同时创建它) */ Switch(config-if-range)# exit Switch(config)# interface fastethernet 0/3 Switch(config-if)# no port-group /*删除aggregate port 5 成员接口fastethernet 0/3 */ Switch(config-if)# end

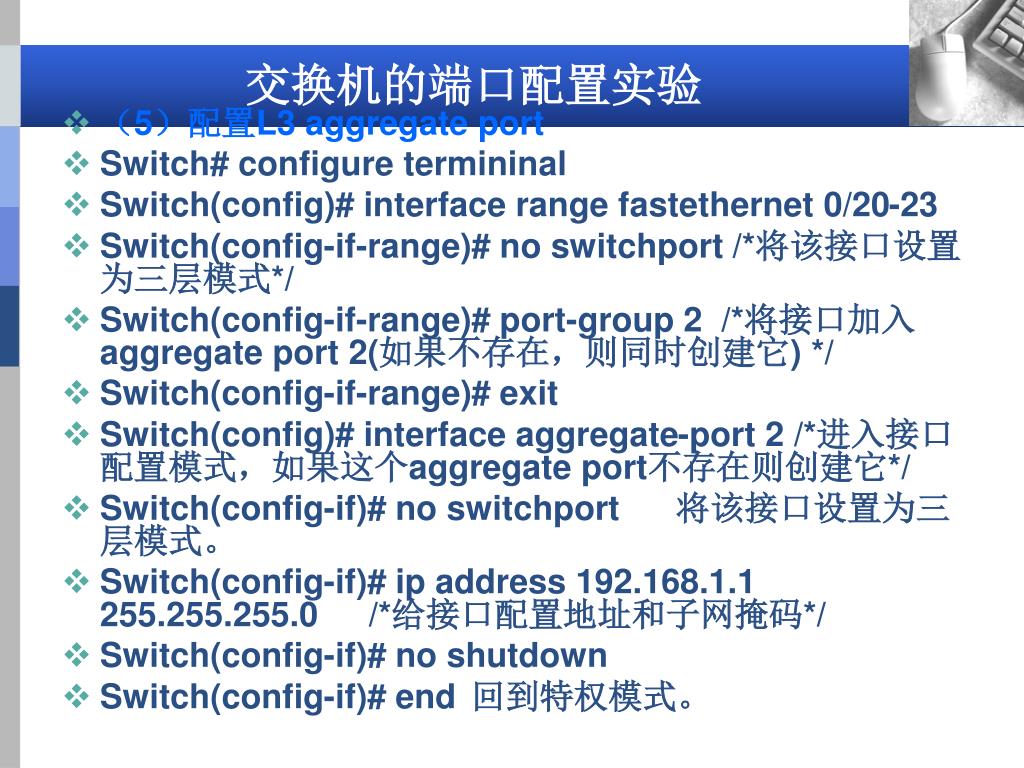

  30. 交换机的端口配置实验 （5）配置L3 aggregate port Switch# configure termininal Switch(config)# interface range fastethernet 0/20-23 Switch(config-if-range)# no switchport /*将该接口设置为三层模式*/ Switch(config-if-range)# port-group 2 /*将接口加入aggregate port 2(如果不存在，则同时创建它) */ Switch(config-if-range)# exit Switch(config)# interface aggregate-port 2 /*进入接口配置模式，如果这个aggregate port不存在则创建它*/ Switch(config-if)# no switchport 将该接口设置为三层模式。 Switch(config-if)# ip address 192.168.1.1 255.255.255.0 /*给接口配置地址和子网掩码*/ Switch(config-if)# no shutdown Switch(config-if)# end 回到特权模式。

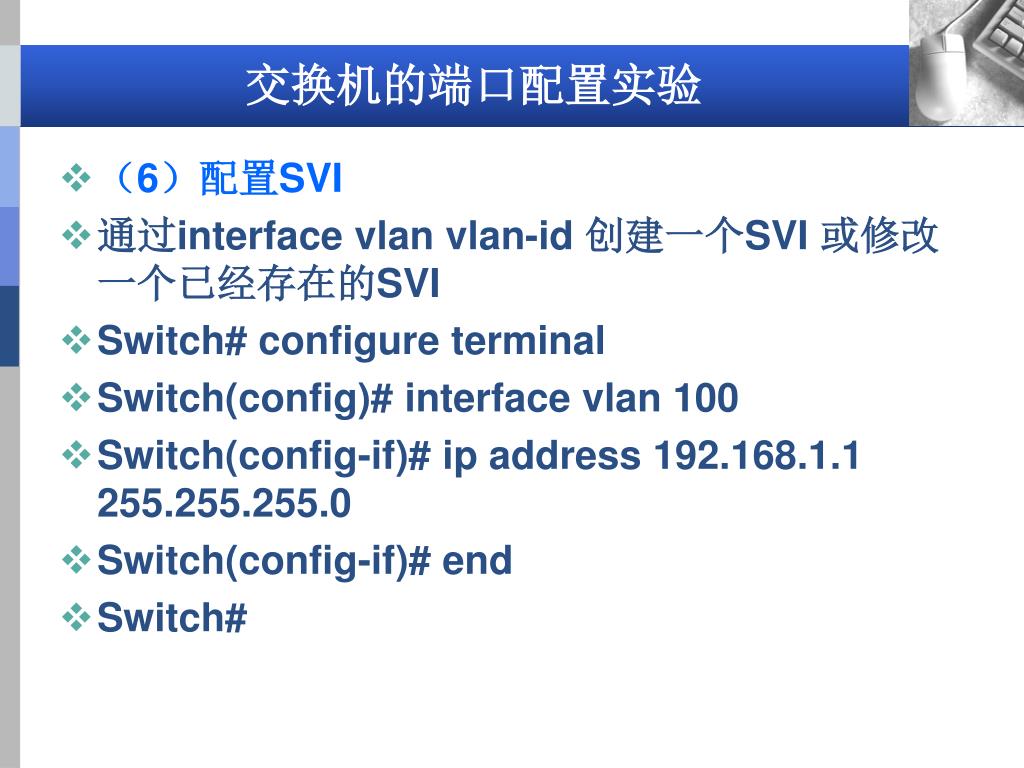

  31. 交换机的端口配置实验 （6）配置SVI 通过interface vlan vlan-id 创建一个SVI 或修改一个已经存在的SVI Switch# configure terminal Switch(config)# interface vlan 100 Switch(config-if)# ip address 192.168.1.1 255.255.255.0 Switch(config-if)# end Switch#

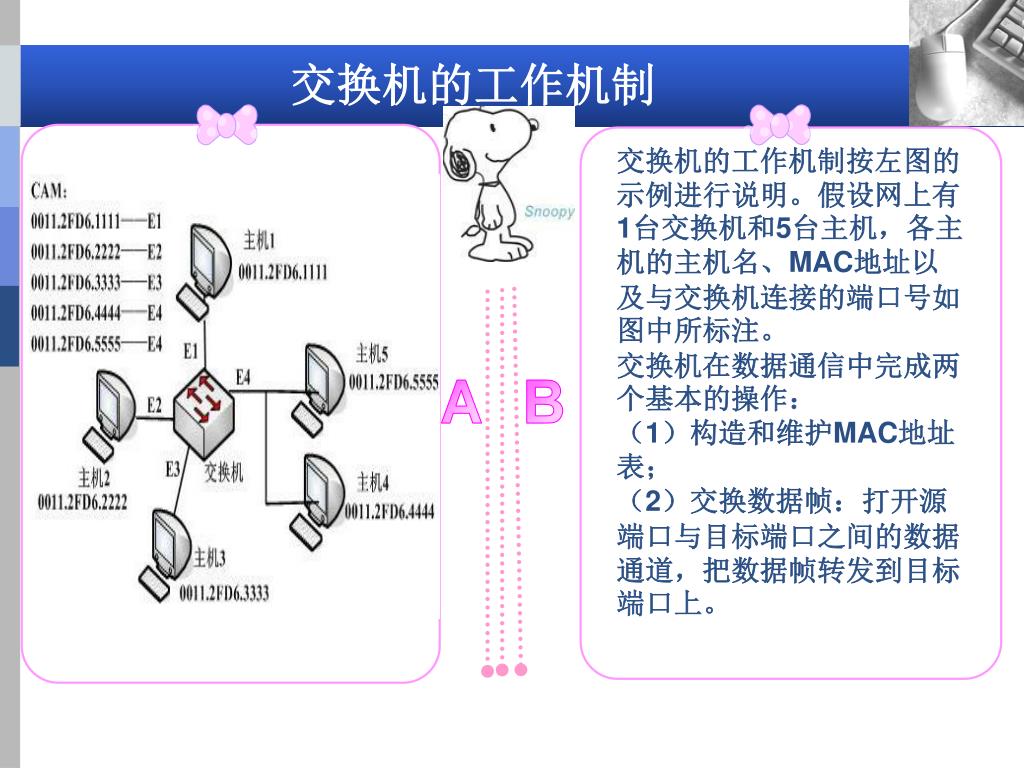

  32. 交换机的工作机制 交换机的工作机制按左图的示例进行说明。假设网上有1台交换机和5台主机，各主机的主机名、MAC地址以及与交换机连接的端口号如图中所标注。 交换机在数据通信中完成两个基本的操作： （1）构造和维护MAC地址表； （2）交换数据帧：打开源端口与目标端口之间的数据通道，把数据帧转发到目标端口上。 A B

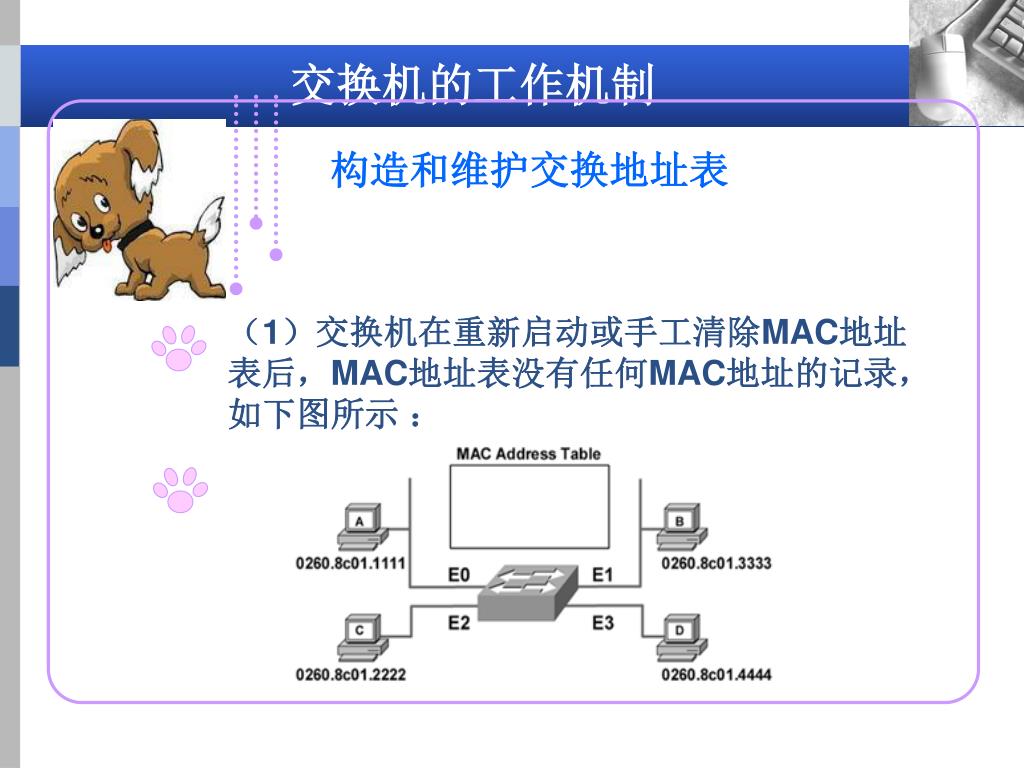

  33. 交换机的工作机制 （1）交换机在重新启动或手工清除MAC地址表后，MAC地址表没有任何MAC地址的记录，如下图所示 ： 构造和维护交换地址表

  34. 交换机的工作机制 （2）假设主机A向C发送数据帧，因为现在MAC地址表为空，将此源MAC地址0260.8c01.1111和源端口E0记录到MAC地址表中，同时向其他所有的端口发送此数据帧（称为泛洪），如果某一主机在接收到此数据帧后，将提取目标MAC地址，并与自己网卡的MAC地址进行比较，如果相等，则接收此数据帧；否则丢弃此数据帧。 构造和维护交换地址表

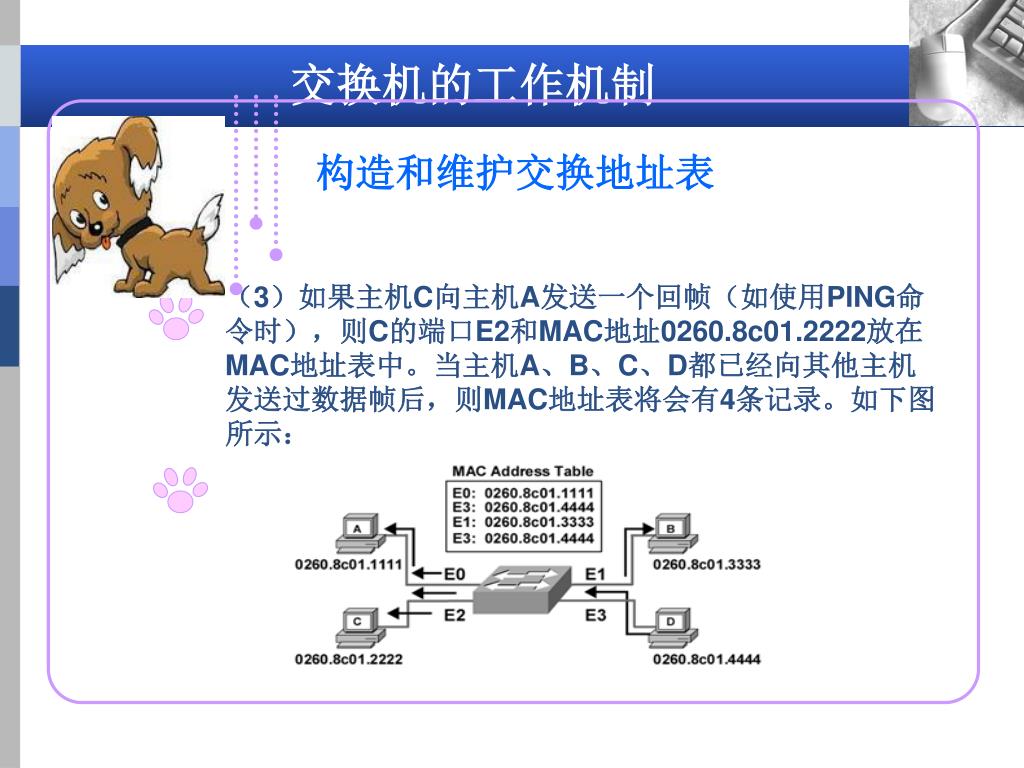

  35. 交换机的工作机制 （3）如果主机C向主机A发送一个回帧（如使用PING命令时），则C的端口E2和MAC地址0260.8c01.2222放在MAC地址表中。当主机A、B、C、D都已经向其他主机发送过数据帧后，则MAC地址表将会有4条记录。如下图所示： 构造和维护交换地址表

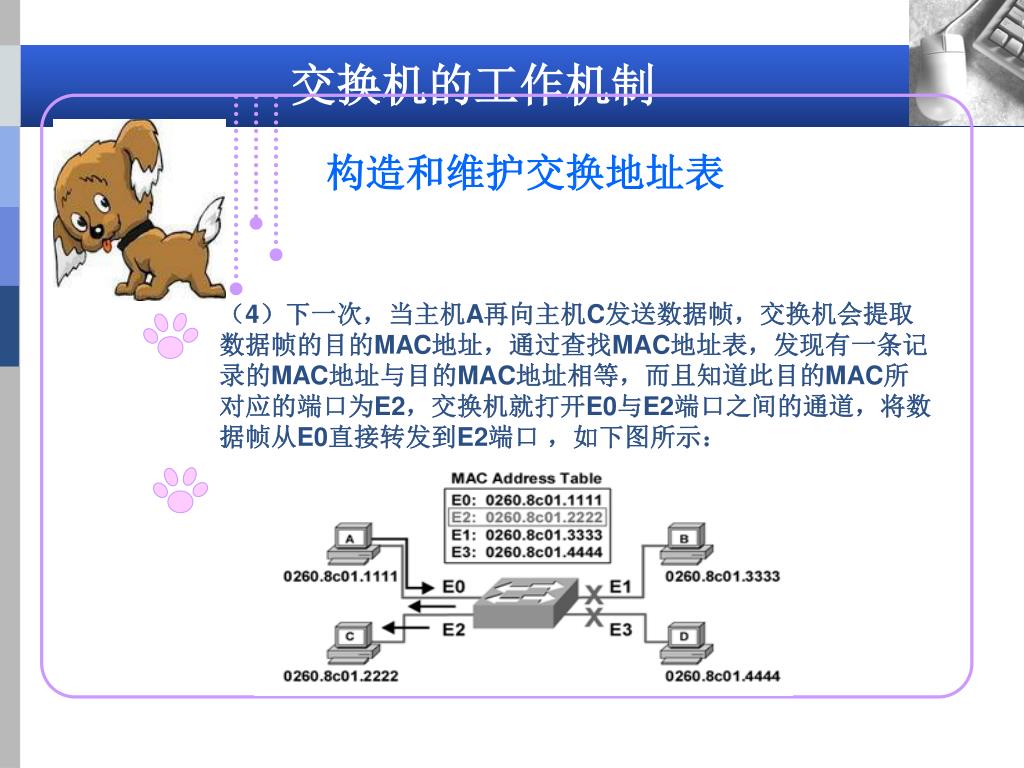

  36. 交换机的工作机制 （4）下一次，当主机A再向主机C发送数据帧，交换机会提取数据帧的目的MAC地址，通过查找MAC地址表，发现有一条记录的MAC地址与目的MAC地址相等，而且知道此目的MAC所对应的端口为E2，交换机就打开E0与E2端口之间的通道，将数据帧从E0直接转发到E2端口 ，如下图所示： 构造和维护交换地址表

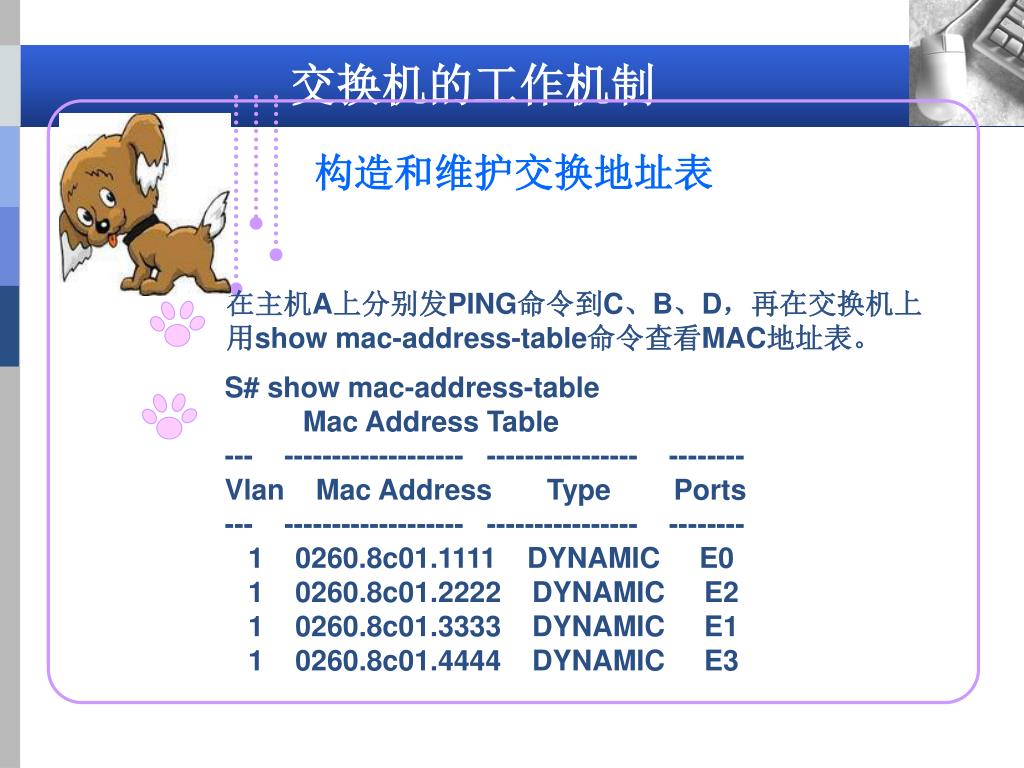

  37. 交换机的工作机制 在主机A上分别发PING命令到C、B、D，再在交换机上用show mac-address-table命令查看MAC地址表。 构造和维护交换地址表 S# show mac-address-table Mac Address Table --- ------------------- ---------------- -------- Vlan Mac Address Type Ports --- ------------------- ---------------- -------- 1 0260.8c01.1111 DYNAMIC E0 1 0260.8c01.2222 DYNAMIC E2 1 0260.8c01.3333 DYNAMIC E1 1 0260.8c01.4444 DYNAMIC E3

  38. 交换机的工作机制 2007 2008 2009 2010 （1）如果数据帧的目的MAC地址是广播地址或者组播地址，则向交换机所有端口（除源端口）转发（称泛洪）； 交换数据帧的原则 （2）如果数据帧的目的MAC地址是单播地址，但这个MAC地址并不在交换机的地址表中，则向所有端口（除源端口）转发（称泛洪）；

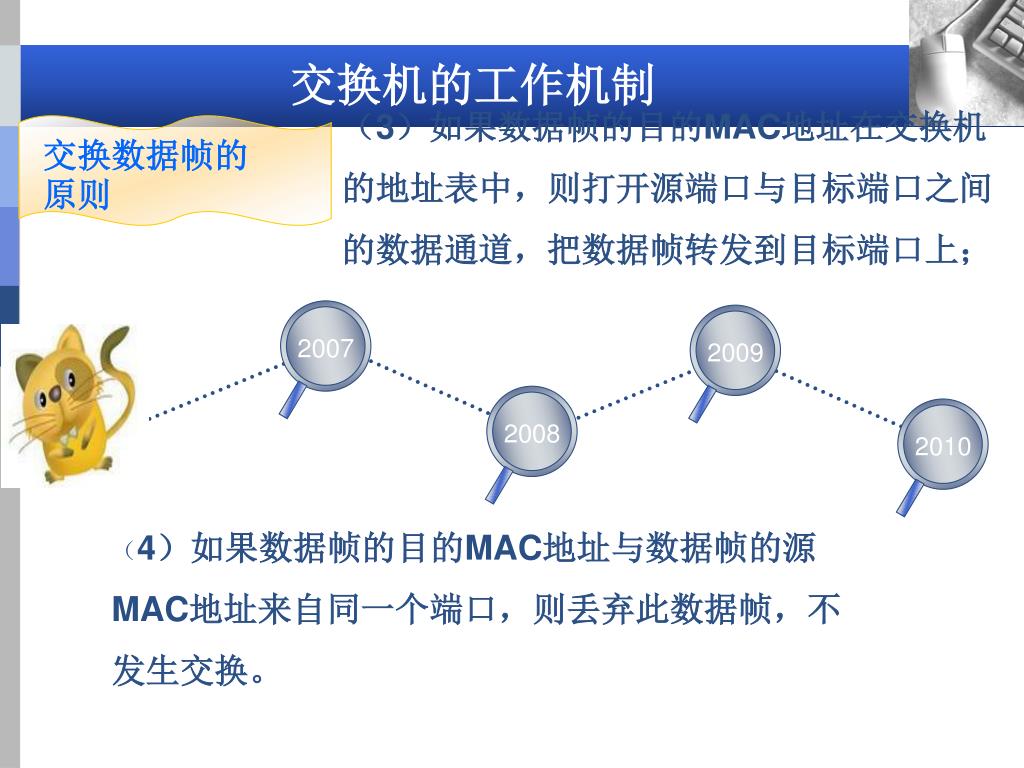

  39. 交换机的工作机制 2007 2008 2009 2010 （3）如果数据帧的目的MAC地址在交换机的地址表中，则打开源端口与目标端口之间的数据通道，把数据帧转发到目标端口上； 交换数据帧的原则 （4）如果数据帧的目的MAC地址与数据帧的源MAC地址来自同一个端口，则丢弃此数据帧，不发生交换。

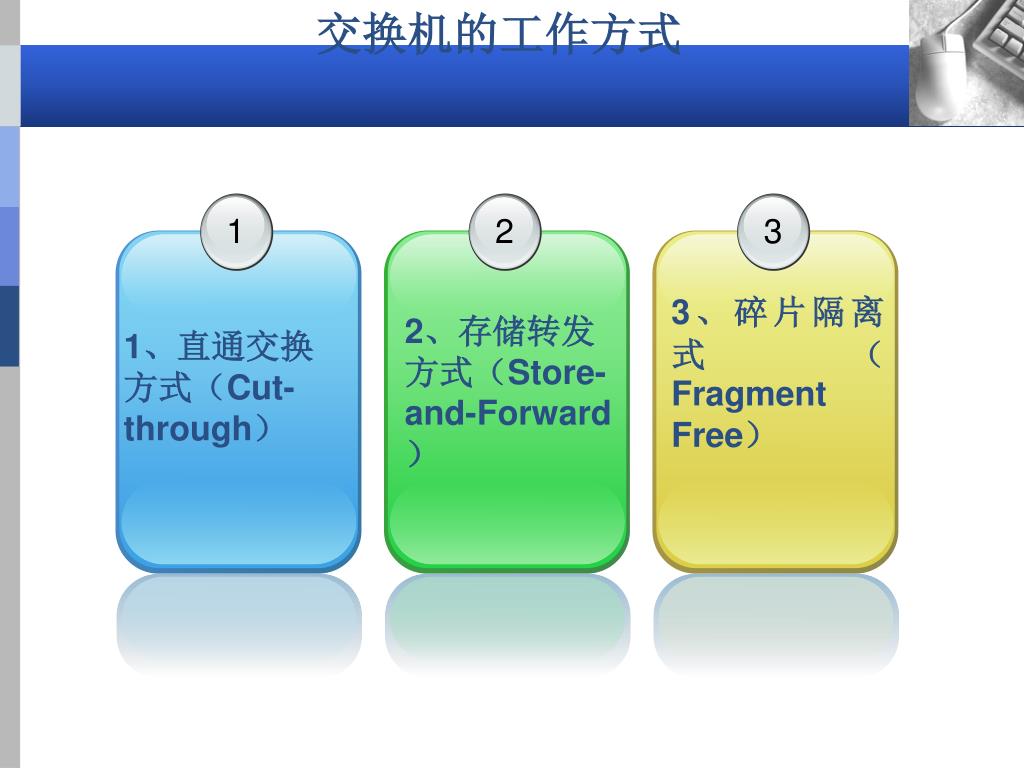

  40. 交换机的工作方式 1 2 3 3、碎片隔离式（Fragment Free） 2、存储转发方式（Store-and-Forward） 1、直通交换方式（Cut-through）

  41. Thank You !
