实验一双绞线的制作与应用

实验一双绞线的制作与应用

实验课的基本内容 【实验目的】 1、掌握直通线和交叉线的制作方法。 2、掌握直通线和交叉线的不同用法。【涉及理论】 1．理解什么是直通线。 2．理解什么是交叉线。【实验内容】 1．直通线和交叉线的制作过程。 2．用双绞线连接设置。 3．用测线器测试双绞线。【实验环境】双绞线、制作工具（网钳）、RJ-45头、测线器。

【基本概念】 1、直通线：用于连接网络中工作站（计算机）与集线器的双绞线（不同设置之间的连线）。两头都按T568B线序标准连接。 2、交叉线：用于连接网络中相同类型设备的双绞线，如：微机与微机之间,HUB与HUB之间。一头是T568A线序,另一头是T568B线序。 ①T568A线序 ②T568B线序

交叉线图示

直通线图示

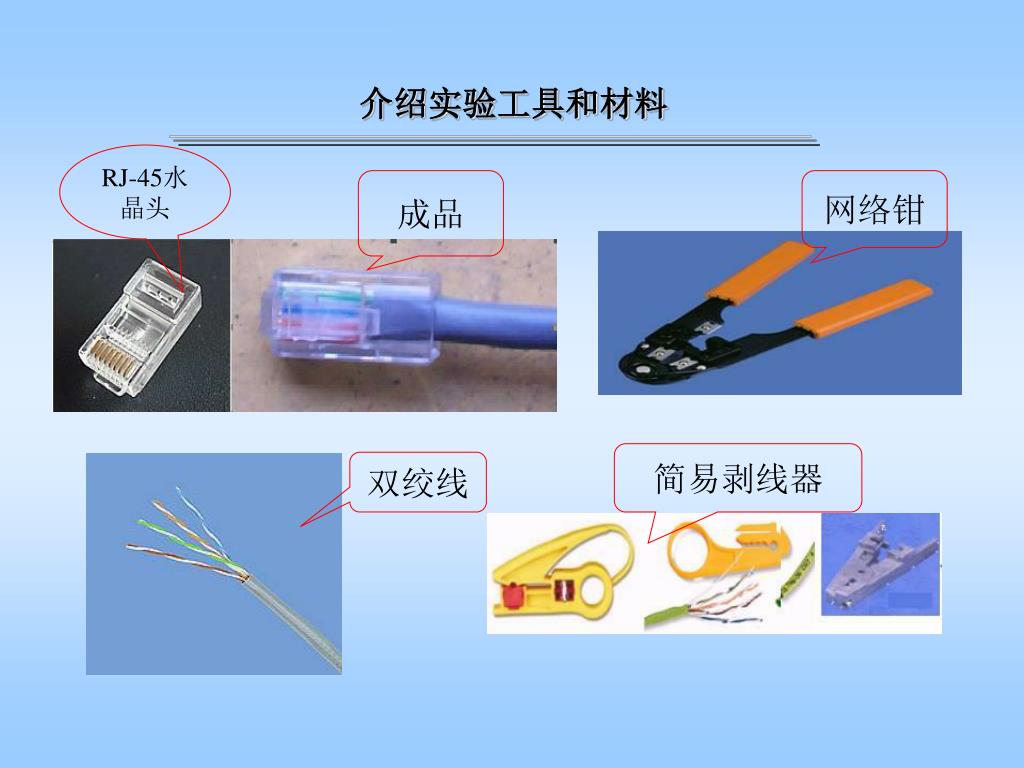

介绍实验工具和材料 RJ-45水晶头成品网络钳简易剥线器双绞线

直通线和交叉线的制作步骤 1．利用斜口钳剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米 2．此时可看到四对共8条线，它们双双扭在一起，这四对线是：白橙/橙、白蓝/蓝、白绿/绿、白棕/棕，

直通线和交叉线的制作步骤 3．将排好顺序的8条线捋直，用压线钳将多余的线切除，只剩下约14mm的长度，注意切口部分要整齐，第一只引脚内应该放白橙色的线，其余类推 4．确定双绞线的每根线是否按正确顺序放置，并查看每根线是否进入到水晶头的底部位置

直通线和交叉线的制作步骤 5．将RJ45头有接触铜片的一面朝上，把切好的8条线插入RJ45头的线槽内，用RJ－45压线钳压接RJ－45接头，把水晶头里的八块小铜片压下去后，使每一块铜片的尖角都触到一根铜线，

用测线器测试直通线和交叉线 1．直通线测试用测线仪测试网线和水晶头是否连接正常，如果两组1、2、3、4、5、6、7、8指标灯对应的灯同时亮，刚表示直通线制作双绞线制作成功。 2．交叉线测试用测线仪测试网线和水晶头是否连接正常，如果一组1、2、3、4、5、6、7、8指标灯亮，另一组则3、6、1、4、5、2、7、8指标灯亮，表示交叉线制作双绞线制作成功。

连线直视图 交叉线直通线交叉线

（五）、教师点评总结 1、教师对各组制作双绞线进行点评，指出各组成功和不足的地方。 2、做双绞线要注意线序（从左到右）；要注意线的美观，不要把里线露出外面。 3、双绞线中只有四条线（1、2、3、6）用于网络传输，另四条线可以不用，因此，这四条线接通就成功了。

实验一 双绞线的制作与应用
