  1. 通信电缆 叶凯旋 通信线路设计部

  2. 主要内容 • 电缆线路的基础知识 • 电缆线路的设计规范 • 电缆线路的勘察 • 电缆线路的设计文件编制 通信线路设计部

  3. 电缆线路的基础知识 • 电缆线路网的组成： 由局间继电缆、用户主干电缆、配线主干电缆、分线设备组成 • 全塑电缆：具有绝缘好、重量轻、防腐蚀、施工方便、维护工作量少、维护费用低等优点 ①电缆线径采取0.32mm、0.4mm、0.5mm、0.6mm、0.7mm、 0.8mm系列，市话电缆常用0.4mm、0.5mm二种 ②导体主要是铜，极少数采用铝 ③绝缘材料采用聚烯烃或聚氯乙烯 ④HYA：表示实心聚乙烯绝缘粘结护层电缆， HYAT：表示实心聚乙烯绝缘粘结护层填充电缆 通信线路设计部

  4. 电缆线路的基础知识 • 电缆芯线使用率 ①涵义：指电缆芯线占用对数与该电缆标称芯线对数的比率 ②主干电缆最高芯线使用率为85%~90%，配线电缆最高芯线使用率为60%~70% • 电缆线路的建筑方式 ①架空线路以杆路为主，墙壁电缆是另一种形式的架空线路 ②直埋线路常用于有隐蔽要求的配线线路和接户线路 ③管道线路是城市通信线路的骨干 通信线路设计部

  5. 电缆线路的基础知识 • 电缆线路建筑方式的分类及选择 ①墙壁电缆：街坊楼群间、平坦墙面、狭窄街道 ②架空电缆：不占主导地位的配线、距离很短的乡镇出局线路和短时间的过渡线路 ③直埋电缆：发展缓慢一次建设可以满足终局需要的线路、 地下水位过高不宜建设管道时、有观瞻要求的配线和接户电缆等 ④管道电缆：局间中继电缆、局前线路、开挖路面有困难的交接箱电缆、出交接箱未分支前及有观瞻要求的配线电缆、有扩充要求或更换需要的接户电缆 通信线路设计部

  6. 电缆线路的设计规范 • 相关规范 设计规范：《市内电话线路工程设计规范》（YDJ38-85）和《市内通信全塑市话电缆线路设计规范》（YDJ9-90）和《本地电话网用户线路工程设计规范》（YD5006-95） 施工规范：《市话线路工程施工及验收技术规范》（YDJ38-85）和《市内通信全塑电缆线路工程施工及验收技术规范》（YD2001-92）和《本地网通信线路工程验收规范》（YD5051-97） 通信线路设计部

  7. 电缆线路的设计规范 • 电缆线路设计原则 ①电缆线路网应在不断适应局内交换设备容量的情况下，根据对用户可以满足的程度，按出线方向、电缆路由或配线地区，分期分批逐步建设形成 ②新设电缆线路的满足年限，主干电缆和中继电缆宜为五年左右，配线电缆宜为十年左右 ③用户电缆线路网应采用交换配线为主，结合直通配线的方式作为用户配线制式，配线电缆不宜进行复接 ④选用分线设备的容量，可为满足年限内所收容的用户数的1.25~2倍，结合标称对数选用 通信线路设计部

  8. 电缆线路的设计规范 ⑤确定电缆线路的路由，应考虑：网络系统的整体性、路由短捷安全，施工及维护方便、充分而合理地利用原有设施、不应与其它线路平行接近 通信线路设计部

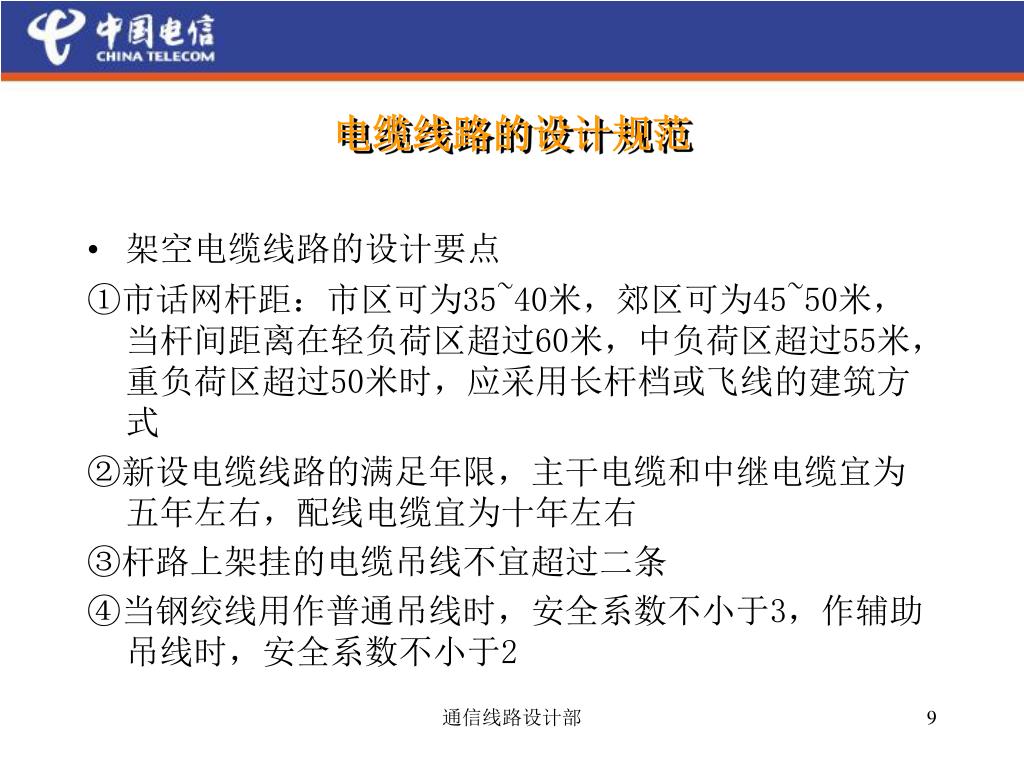

  9. 电缆线路的设计规范 • 架空电缆线路的设计要点 ①市话网杆距：市区可为35~40米，郊区可为45~50米，当杆间距离在轻负荷区超过60米，中负荷区超过55米，重负荷区超过50米时，应采用长杆档或飞线的建筑方式 ②新设电缆线路的满足年限，主干电缆和中继电缆宜为五年左右，配线电缆宜为十年左右 ③杆路上架挂的电缆吊线不宜超过二条 ④当钢绞线用作普通吊线时，安全系数不小于3，作辅助吊线时，安全系数不小于2 通信线路设计部

  10. 电缆线路的设计规范 ⑤各种程式的拉线，安全系数不小于3，当线路偏转角在30度~60度时，拉线采用比电缆吊线大一级的钢绞线，偏转角大于60度时，应分设比电缆吊线大一级的钢绞线的顶头拉线 ⑥架空线路应根据有关的技术规定进行可靠的保护，与其它设施接近、交越或平行时，其间隔距离应符合相关规定 通信线路设计部

  11. 电缆线路的设计规范 • 直埋电缆线路的设计要点 ①当主干电缆在较长时期仅需一条容量在400对及以下的电缆和不具备建筑管道条件时可采用直埋式 ②直埋电缆与其它设施的净距应符合相关规定 通信线路设计部

  12. 电缆线路的设计规范 • 管道电缆线路的设计要点 ①同一管孔中应穿放一条电缆，如因需要且电缆截面较小时允许在同一管孔内几条电缆，但应先在管孔中穿放塑料管，一根塑料管中只应穿放一条电缆 ②因在管道及人井中容易积水，应采用充气电缆实行充气维护 通信线路设计部

  13. 电缆线路的勘察 • 电缆线路勘察要点、技巧及应注意事项 • 电缆线路勘察的步骤 ①收集相关的资料 ②准备勘察工具 ③确定初步方案 ④现场勘察 ⑤整理原始勘察资料，编制勘察报告 通信线路设计部

  14. 电缆线路设计文件的编制 • 设计文件的分类：初步设计，施工图设计，技术设计 • 通信建设工程预算定额的使用及技巧 • 电缆线路施工图设计文件的编制 ①设计说明：包括工程概述、设计依据、设计编册、传输设计方案、市话线路容量扩容情况、主要工程量、电缆线路施工技术要求、主干电缆充气维护、电缆割接方案及线序安排、注意事项说明 ②电缆线路的预算：包括预算编制依据、预算编制说明、工程的投资及造价、预算表格 通信线路设计部

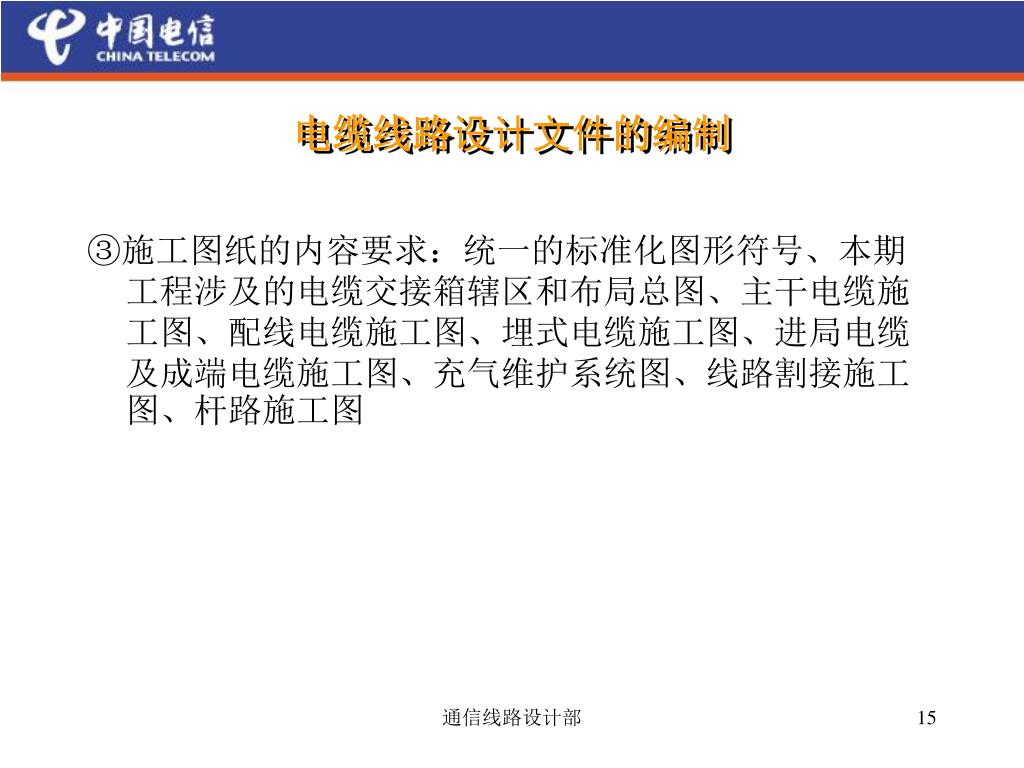

  15. 电缆线路设计文件的编制 ③施工图纸的内容要求：统一的标准化图形符号、本期工程涉及的电缆交接箱辖区和布局总图、主干电缆施工图、配线电缆施工图、埋式电缆施工图、进局电缆及成端电缆施工图、充气维护系统图、线路割接施工图、杆路施工图 通信线路设计部

  16. 谢谢！ 祝： 各位领导和同事们身体健康！工作如意！生活愉快！ 通信线路设计部
