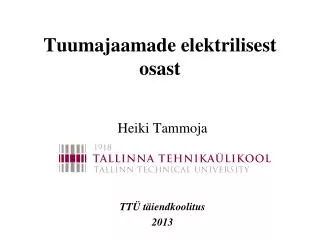

  1. Tuumajaamade elektrilisest osast Heiki Tammoja TTÜ täiendkoolitus 2013

  2. 1. Generaatorid 2.Generaatorite jahutus 3. Generaatorite ergutussüsteemid 4. Generaatorite ühendusskeemid süsteemiga. 5.Tuumajaamade omatarve Sisukord

  3. Turbogeneraator

  4. Jahutussüsteemid jagunevad: kaudne ja otsene jahutus. Jahutus agensid (õhk (1), vesinik (4), vesi (50) jne).  Turbogeneraatori näivvõimsus avaldub valemiga: S = k As B D2 l n Generaatorite jahutus

  5. Generaatorite otsene jahutus

  6. Generaatorite ergutussüsteemid • Sõltuvad ja sõltumatud ergutussüsteemid.

  7. Generaatorite ühendusskeemid

  8. Tuumajaamade omatarve • Erinevad toiteallikad (akud, GT, diiselgeneraatorid, välisvõrgud (2), tugevad võrguühendused süsteemiga (3)) • Omatarbeseadmed jagatakse prioriteetide järgi kolmeks grupiks. 1 grupp (mõni sekund), 2 gr. mõni minut, 3. gr sama mis KEJ • Tuumareaktori ohutus tagatakse esmalt füüsikaseadustel toimivate süsteemide põhjal. • Omatarve 5-14%, PJP 5-8 MW

  9. Põhilised omatarbeseadmed • Reaktori jahutusvee pumbad (tihenditeta pumbad ) • Toitevee pumbad. • Kondensaadipumbad • Kondensaatori jahutusvee pumbad

  10. Olulisemad erinevused • Tuumajaama omatarbe seadmetele on esitatud oluliselt kõrgemad nõuded nende talitluskindlusele (seadmete reserveerimine) • Võimalikult erinevad ja teineteisest sõltumatud toiteallikad (Jaapanis tsunami korral see ei aidanud). • Kõikides tuumajaamades on avariitoite allikad (gaasiturbiin või diiselgeneraator)
