  1. 单片机应用技术 项目二 电子打铃装置 第3讲 单片机功率接口 《单片机应用技术》精品课程组 湖北职业技术学院机电工程系

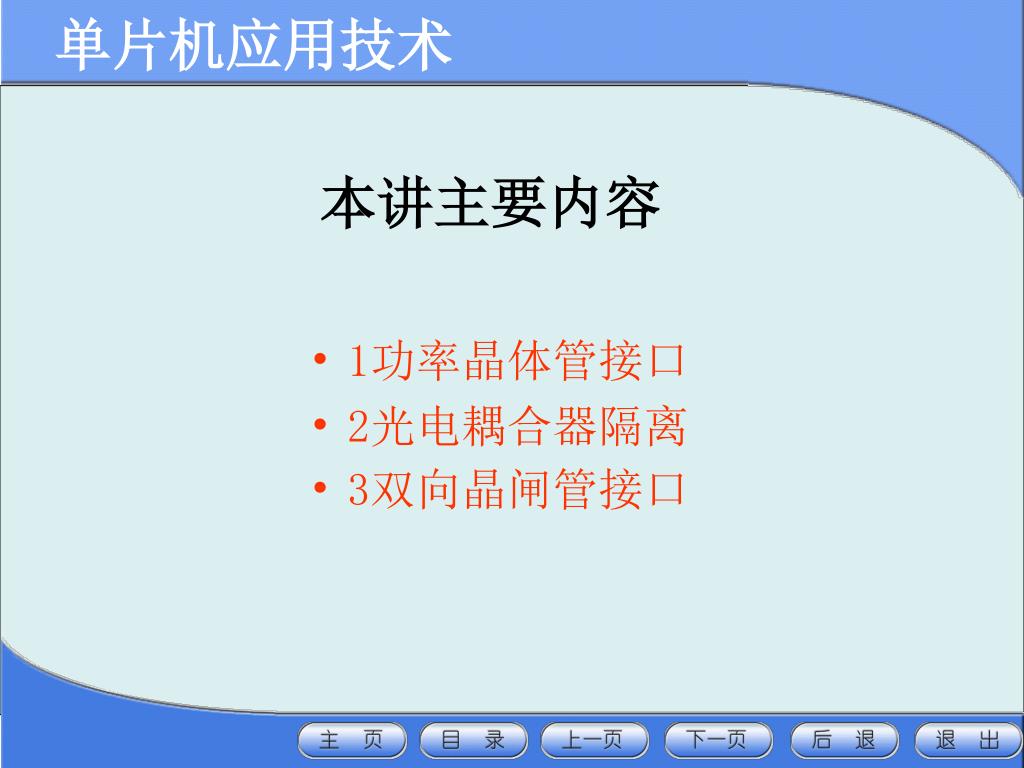

  2. 单片机应用技术 本讲主要内容 • 1功率晶体管接口 • 2光电耦合器隔离 • 3双向晶闸管接口

  3. 单片机应用技术 一、功率晶体管接口 1 晶体管驱动继电器 晶体管驱动继电器电路

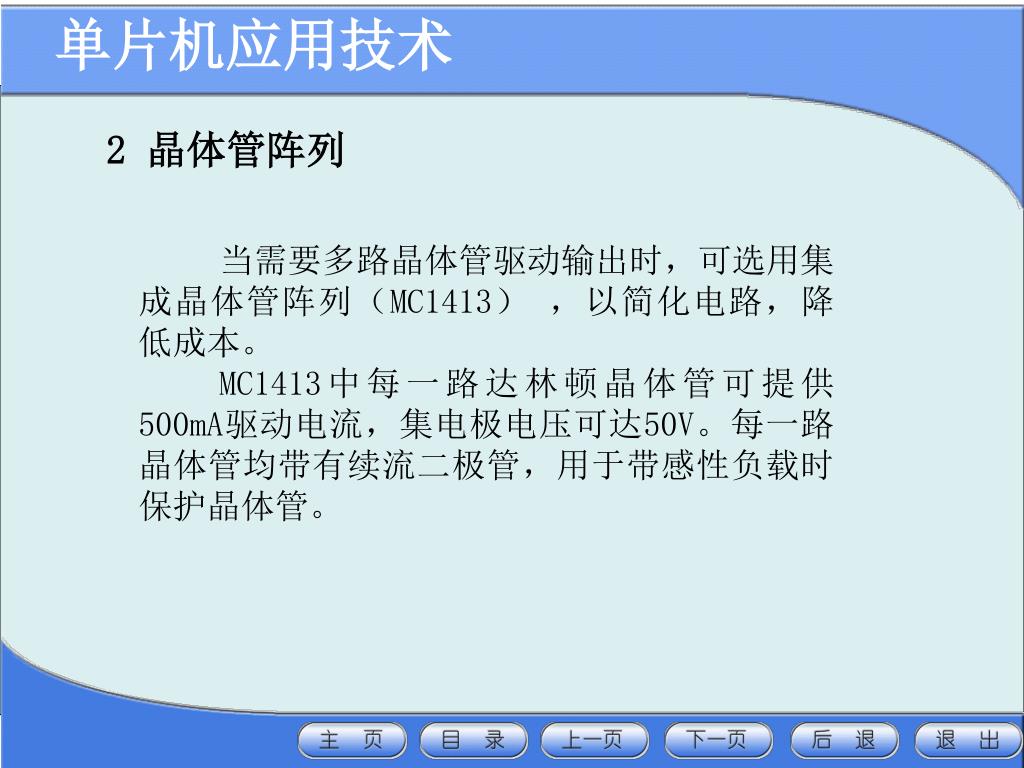

  4. 单片机应用技术 2 晶体管阵列 当需要多路晶体管驱动输出时，可选用集成晶体管阵列（MC1413） ，以简化电路，降低成本。 MC1413中每一路达林顿晶体管可提供500mA驱动电流，集电极电压可达50V。每一路晶体管均带有续流二极管，用于带感性负载时保护晶体管。

  5. 单片机应用技术 a) MC1413内部电路结构 b) MC1413引脚图 MC1413电路

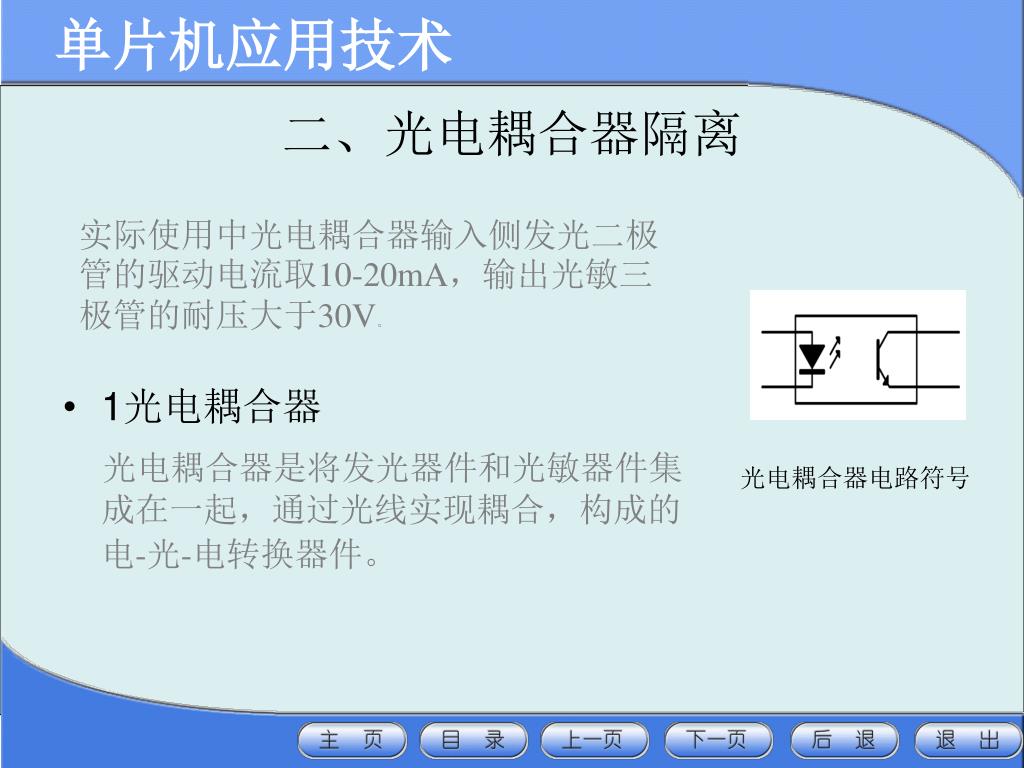

  6. 单片机应用技术 二、光电耦合器隔离 实际使用中光电耦合器输入侧发光二极管的驱动电流取10-20mA，输出光敏三极管的耐压大于30V。 • 1光电耦合器 光电耦合器是将发光器件和光敏器件集成在一起，通过光线实现耦合，构成的电-光-电转换器件。 光电耦合器电路符号

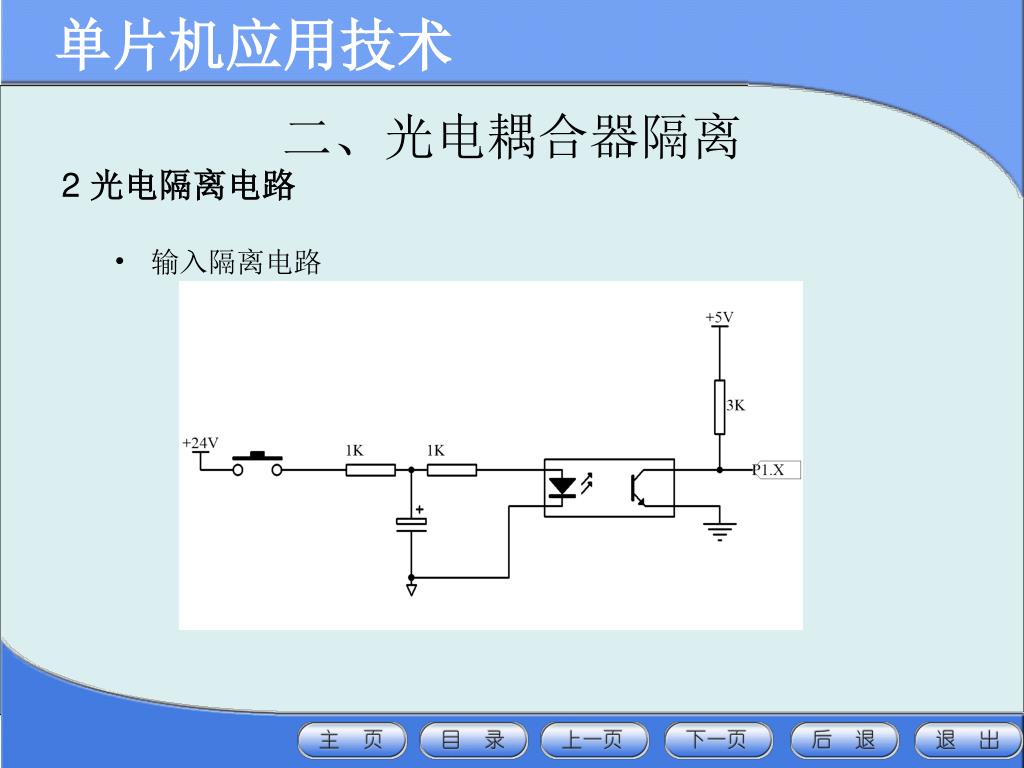

  7. 单片机应用技术 二、光电耦合器隔离 2 光电隔离电路 • 输入隔离电路

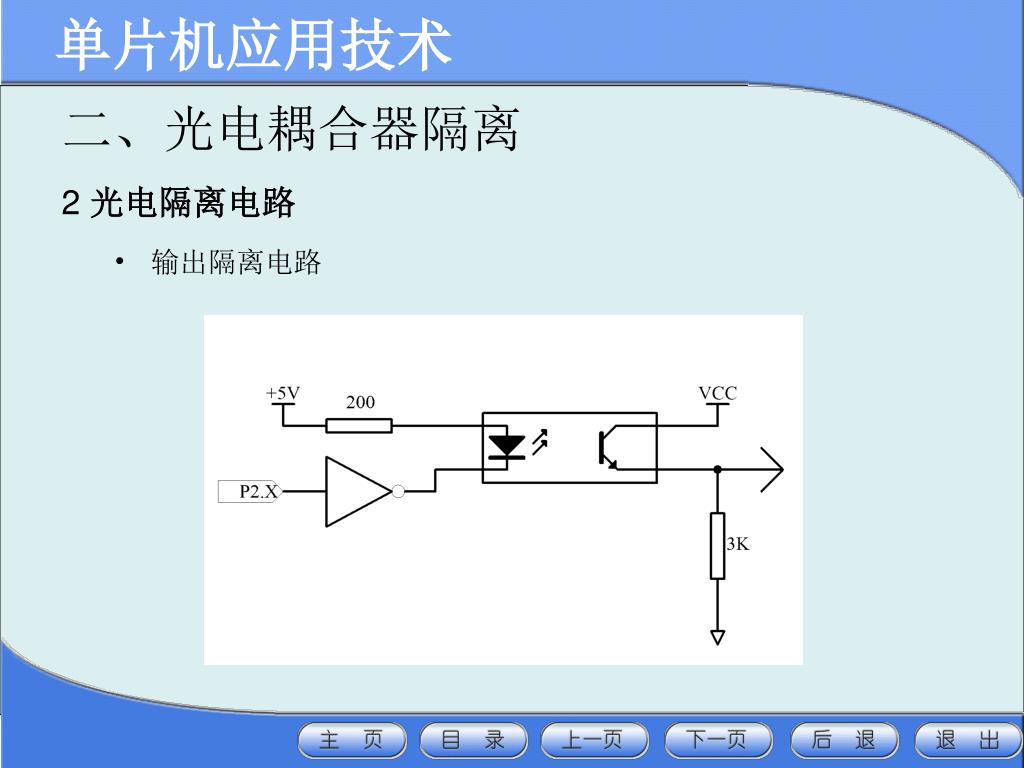

  8. 单片机应用技术 二、光电耦合器隔离 2 光电隔离电路 • 输出隔离电路

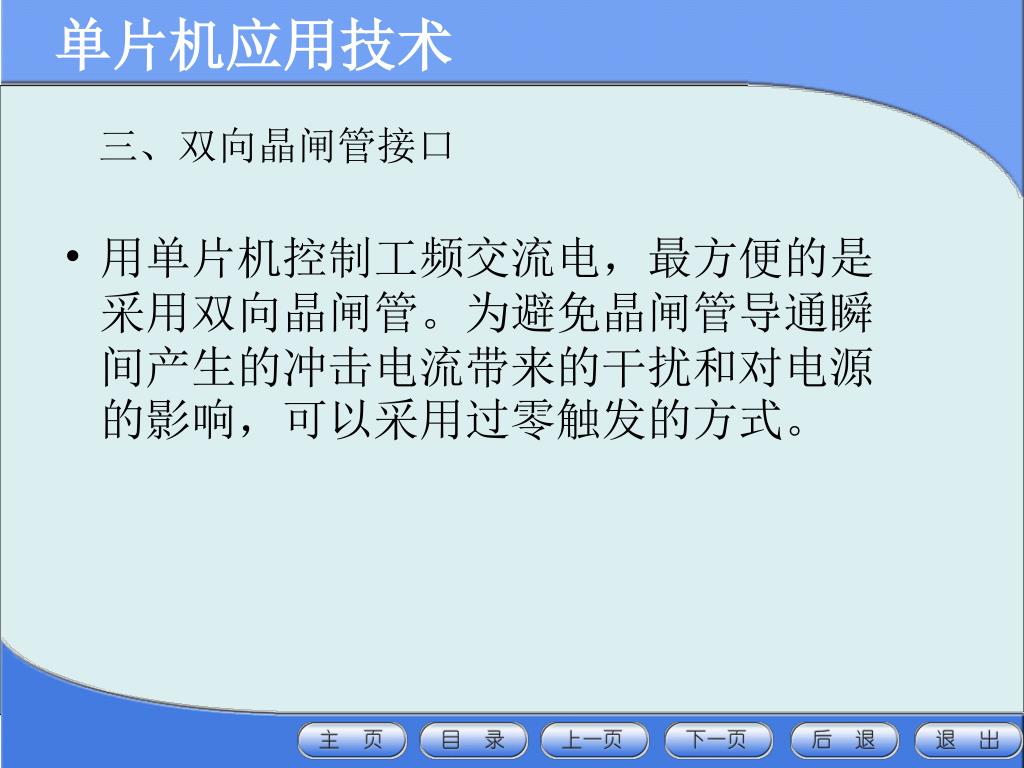

  9. 单片机应用技术 三、双向晶闸管接口 • 用单片机控制工频交流电，最方便的是采用双向晶闸管。为避免晶闸管导通瞬间产生的冲击电流带来的干扰和对电源的影响，可以采用过零触发的方式。

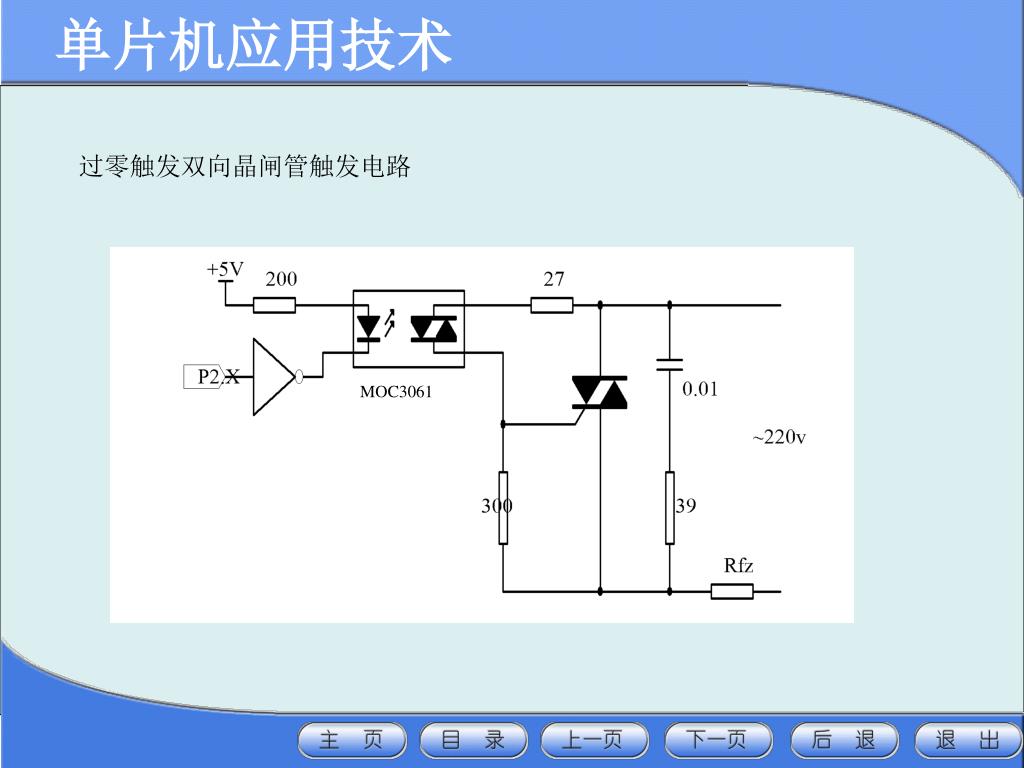

  10. 单片机应用技术 过零触发双向晶闸管触发电路 MOC3061
