DIAGRAMAÇÃO

1. DIAGRAMAÇÃO Disciplina:Oficina de Produção Gráfica Professor:WANDERLEI PARÉ

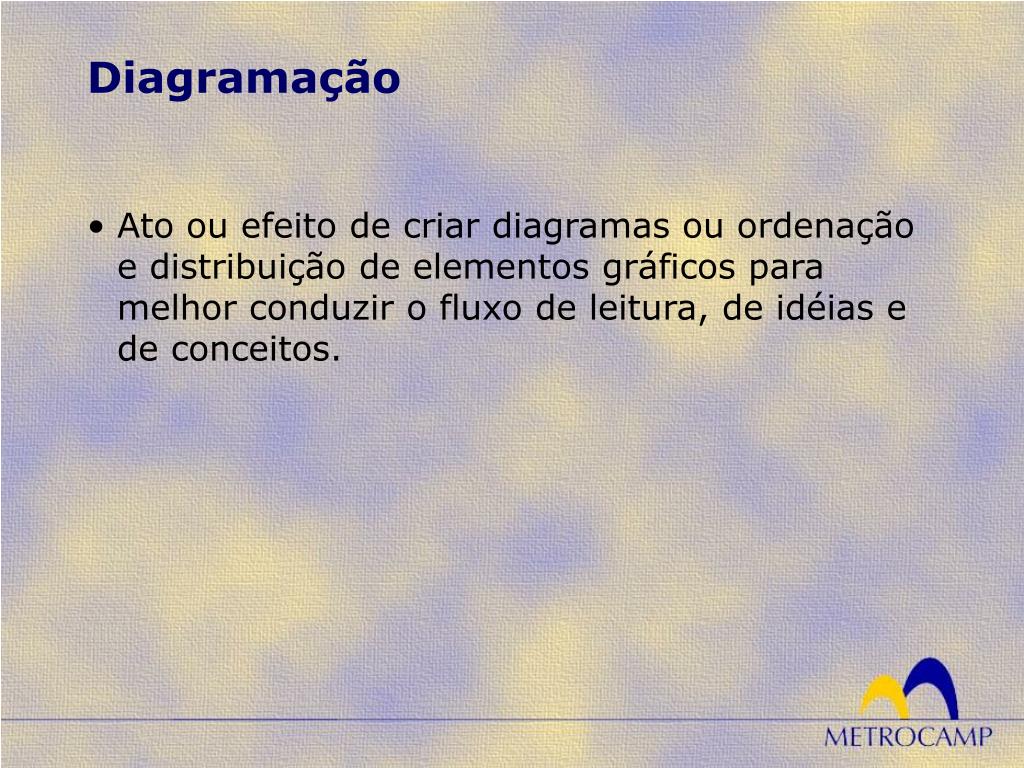

2. Diagramação • Ato ou efeito de criar diagramas ou ordenação e distribuição de elementos gráficos para melhor conduzir o fluxo de leitura, de idéias e de conceitos.

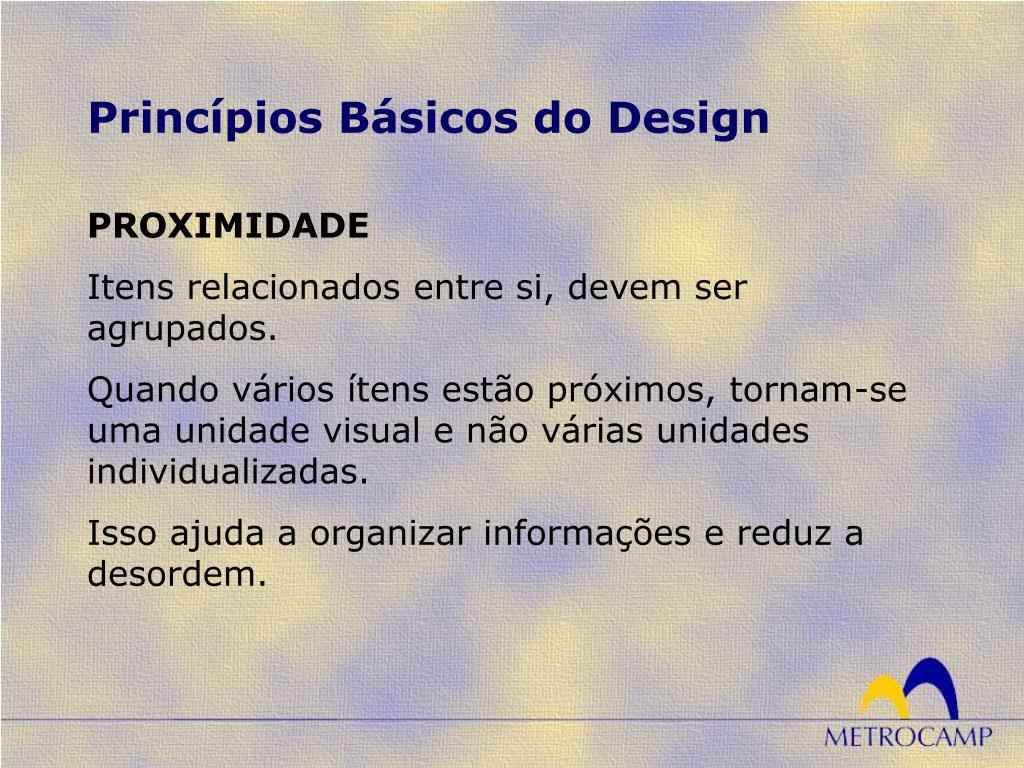

3. Princípios Básicos do Design PROXIMIDADE Itens relacionados entre si, devem ser agrupados. Quando vários ítens estão próximos, tornam-se uma unidade visual e não várias unidades individualizadas. Isso ajuda a organizar informações e reduz a desordem.

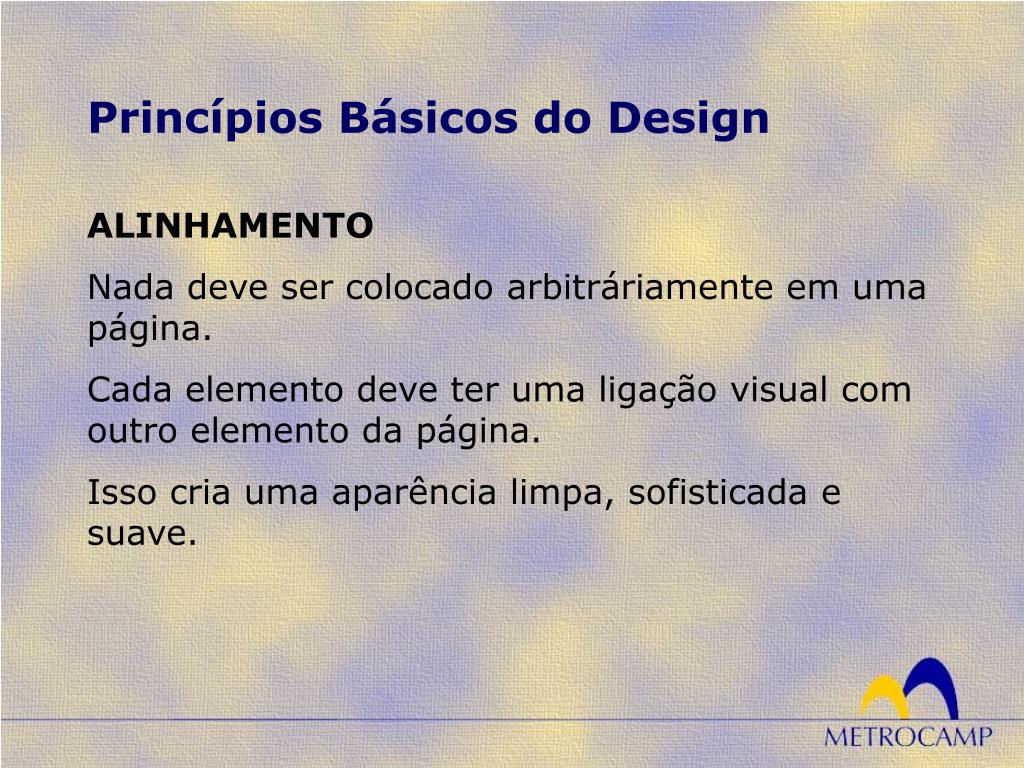

4. Princípios Básicos do Design ALINHAMENTO Nada deve ser colocado arbitráriamente em uma página. Cada elemento deve ter uma ligação visual com outro elemento da página. Isso cria uma aparência limpa, sofisticada e suave.

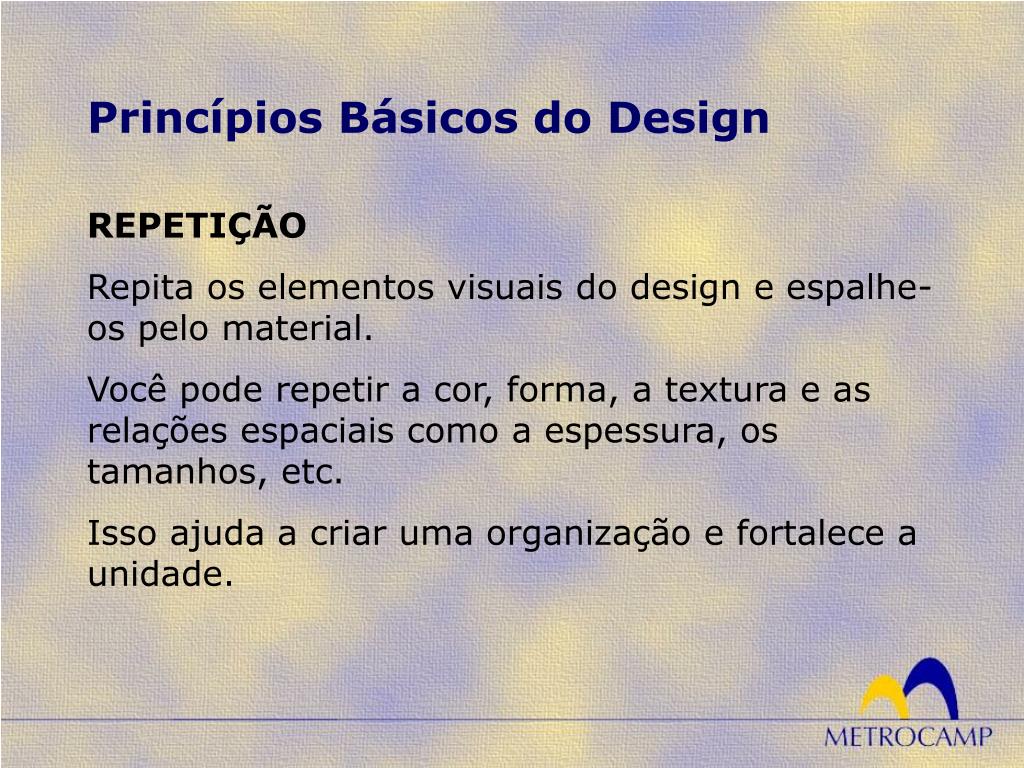

5. Princípios Básicos do Design REPETIÇÃO Repita os elementos visuais do design e espalhe-os pelo material. Você pode repetir a cor, forma, a textura e as relações espaciais como a espessura, os tamanhos, etc. Isso ajuda a criar uma organização e fortalece a unidade.

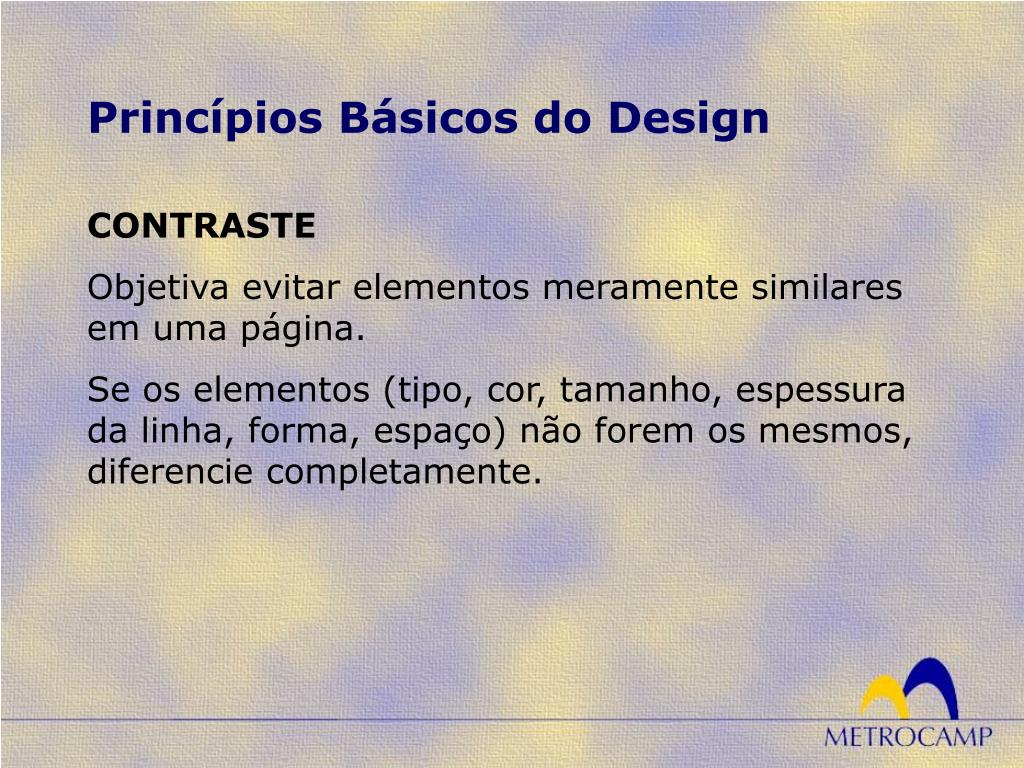

6. Princípios Básicos do Design CONTRASTE Objetiva evitar elementos meramente similares em uma página. Se os elementos (tipo, cor, tamanho, espessura da linha, forma, espaço) não forem os mesmos, diferencie completamente.

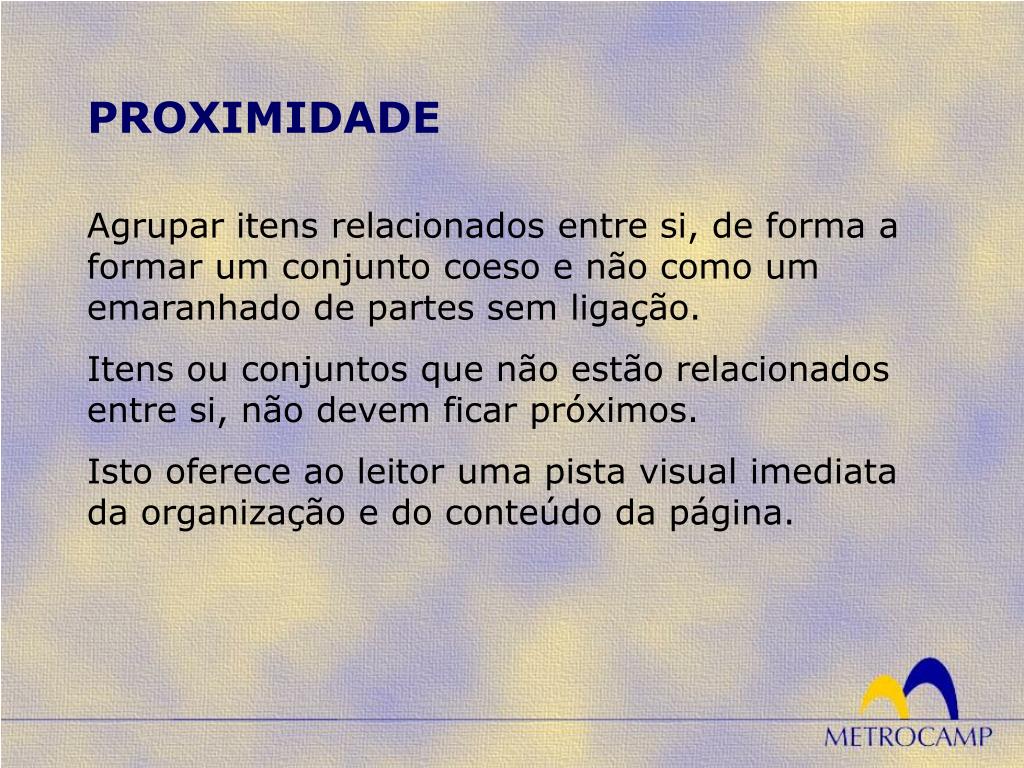

7. PROXIMIDADE Agrupar itens relacionados entre si, de forma a formar um conjunto coeso e não como um emaranhado de partes sem ligação. Itens ou conjuntos que não estão relacionados entre si, não devem ficar próximos. Isto oferece ao leitor uma pista visual imediata da organização e do conteúdo da página.

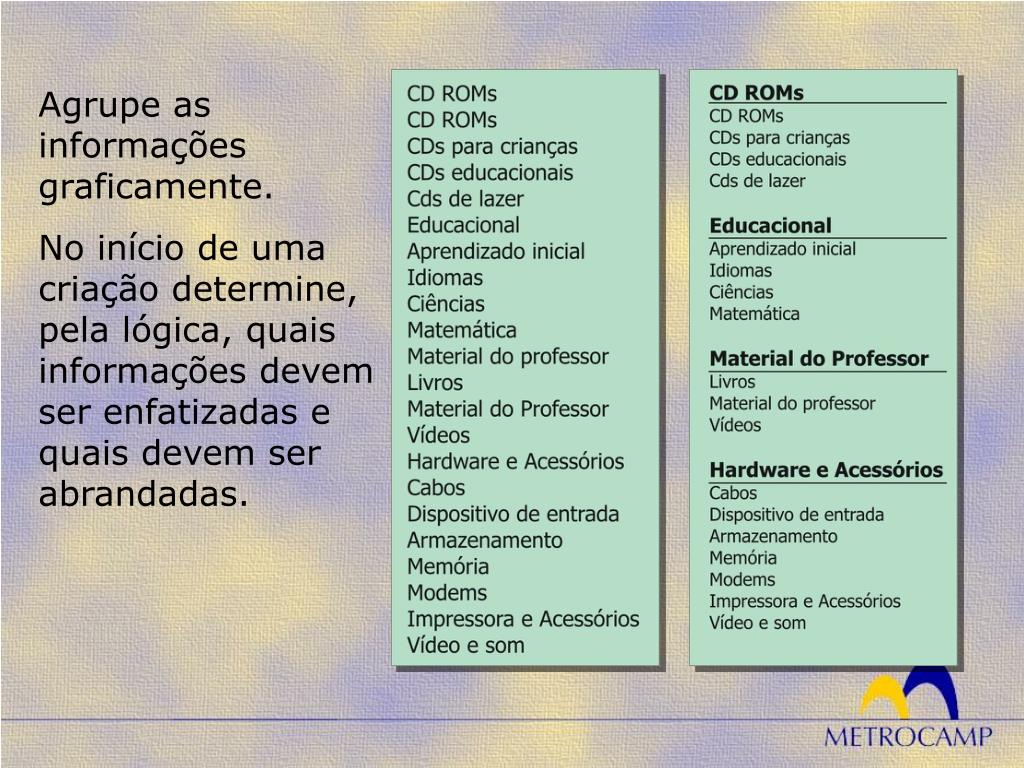

9. Agrupe as informações graficamente. No início de uma criação determine, pela lógica, quais informações devem ser enfatizadas e quais devem ser abrandadas.

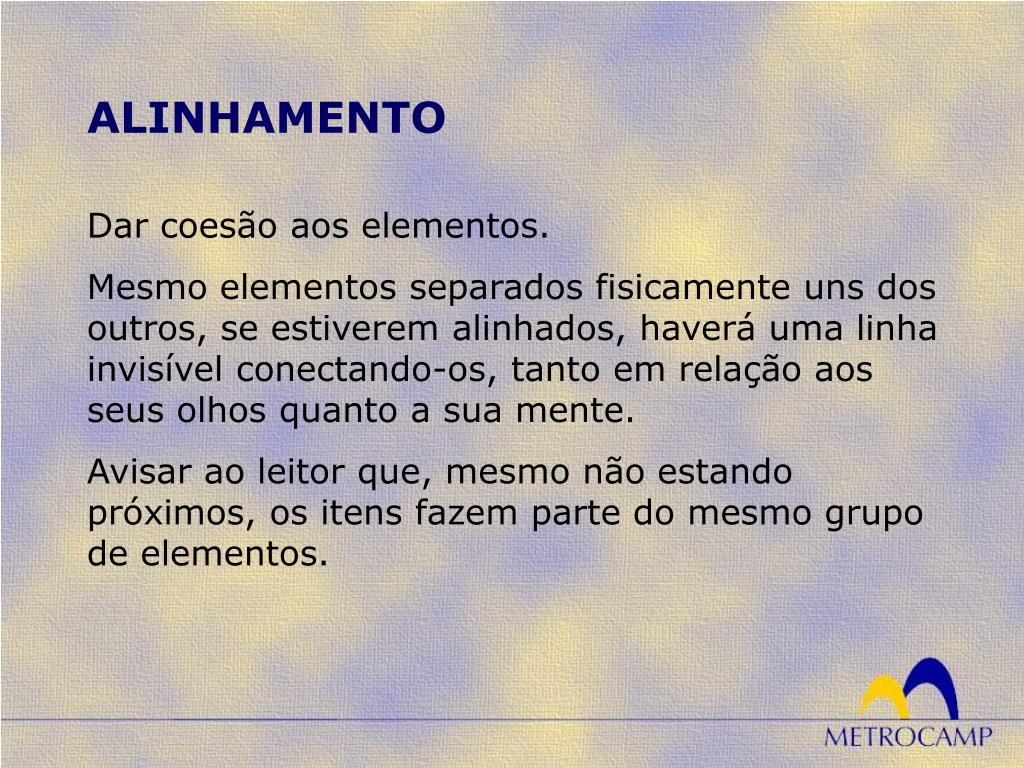

11. ALINHAMENTO Dar coesão aos elementos. Mesmo elementos separados fisicamente uns dos outros, se estiverem alinhados, haverá uma linha invisível conectando-os, tanto em relação aos seus olhos quanto a sua mente. Avisar ao leitor que, mesmo não estando próximos, os itens fazem parte do mesmo grupo de elementos.

12. Elementos jogados em qualquer lugar. Nenhum dos elementos tem qualquer conexão com outro elemento do cartão. Informações organizadas, além de terem sido agrupadas pelo Princípio da Proximidade

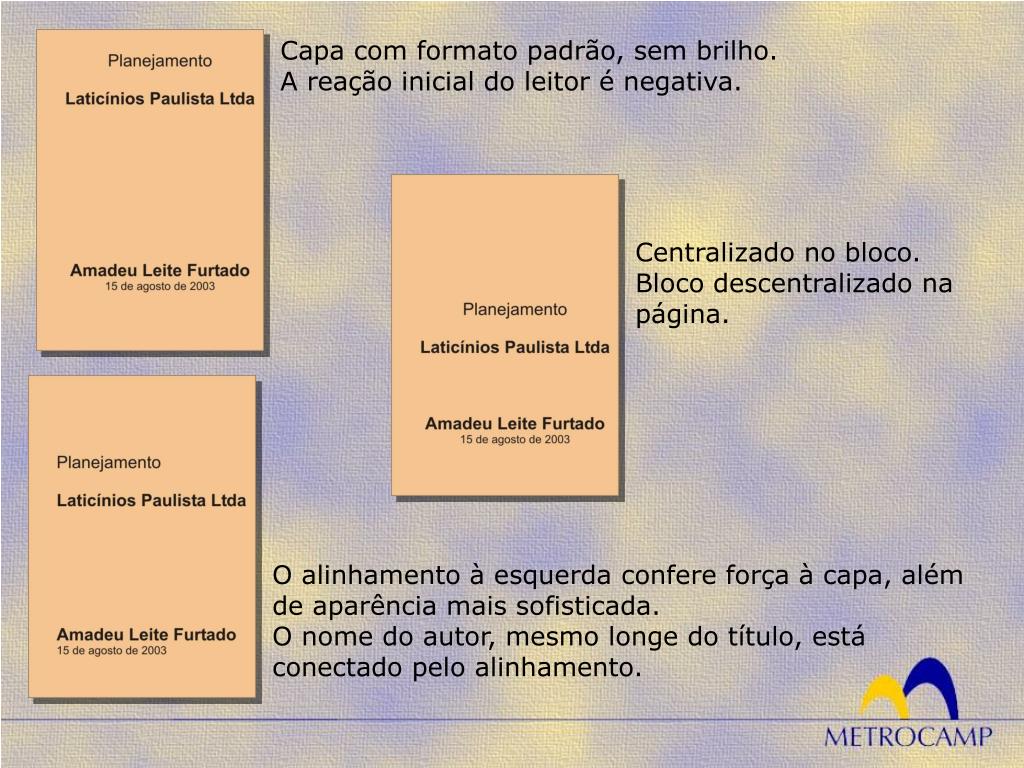

13. Capa com formato padrão, sem brilho. A reação inicial do leitor é negativa. Centralizado no bloco. Bloco descentralizado na página. O alinhamento à esquerda confere força à capa, além de aparência mais sofisticada. O nome do autor, mesmo longe do título, está conectado pelo alinhamento.

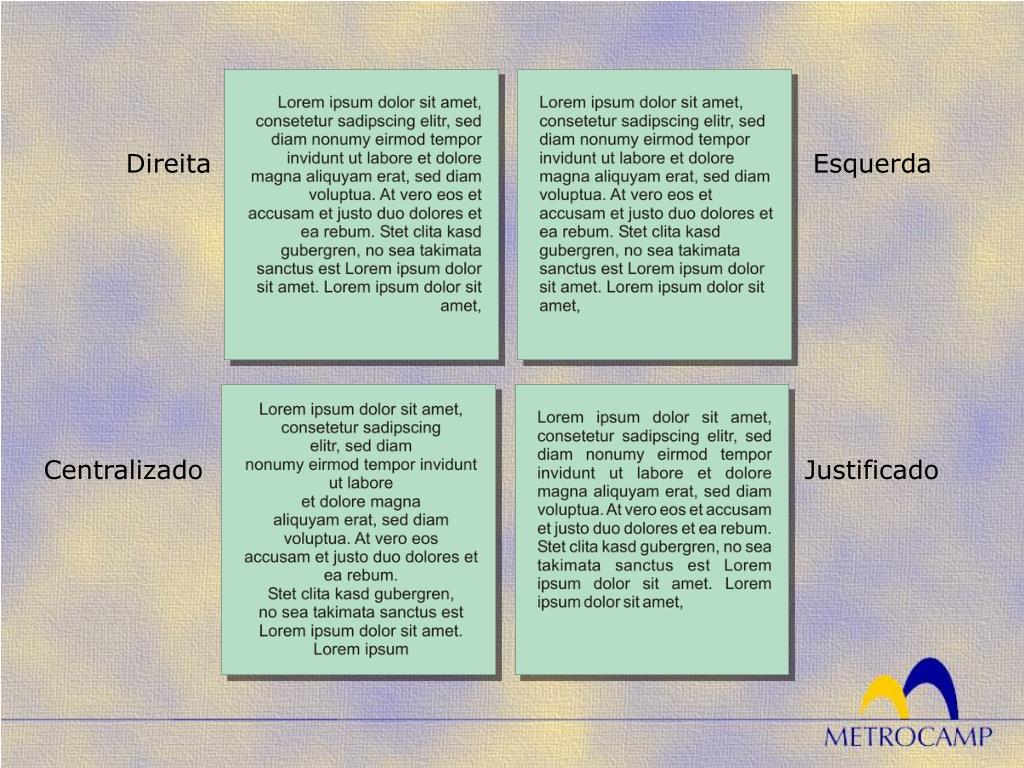

14. Direita Esquerda Centralizado Justificado

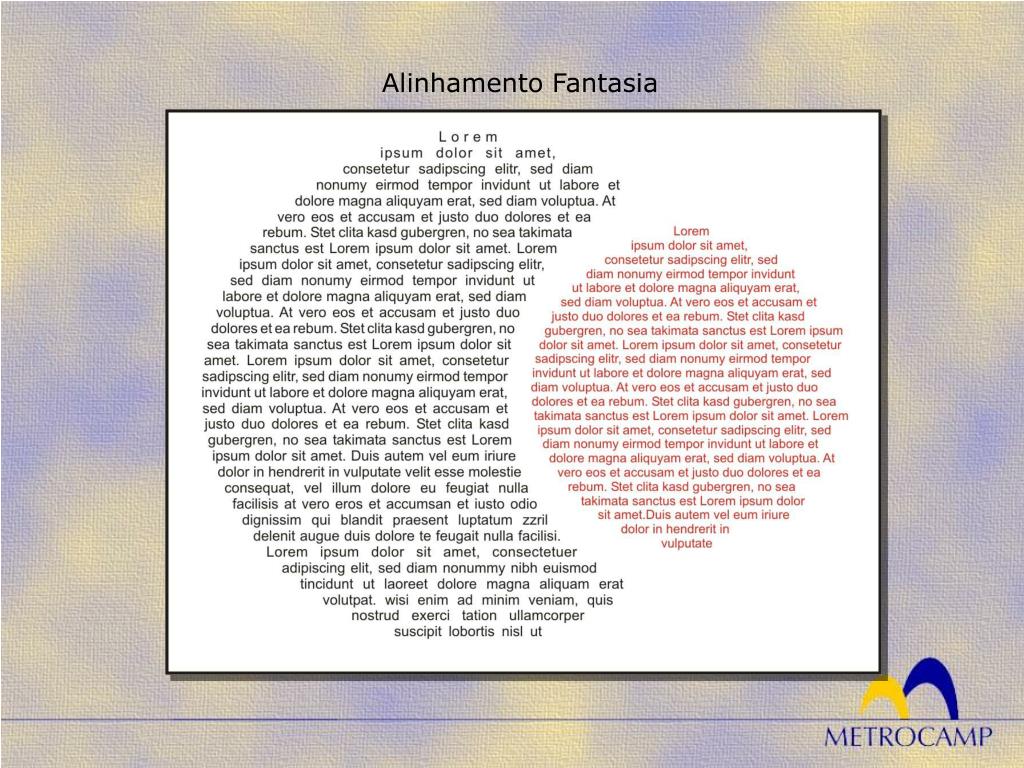

15. Alinhamento Fantasia

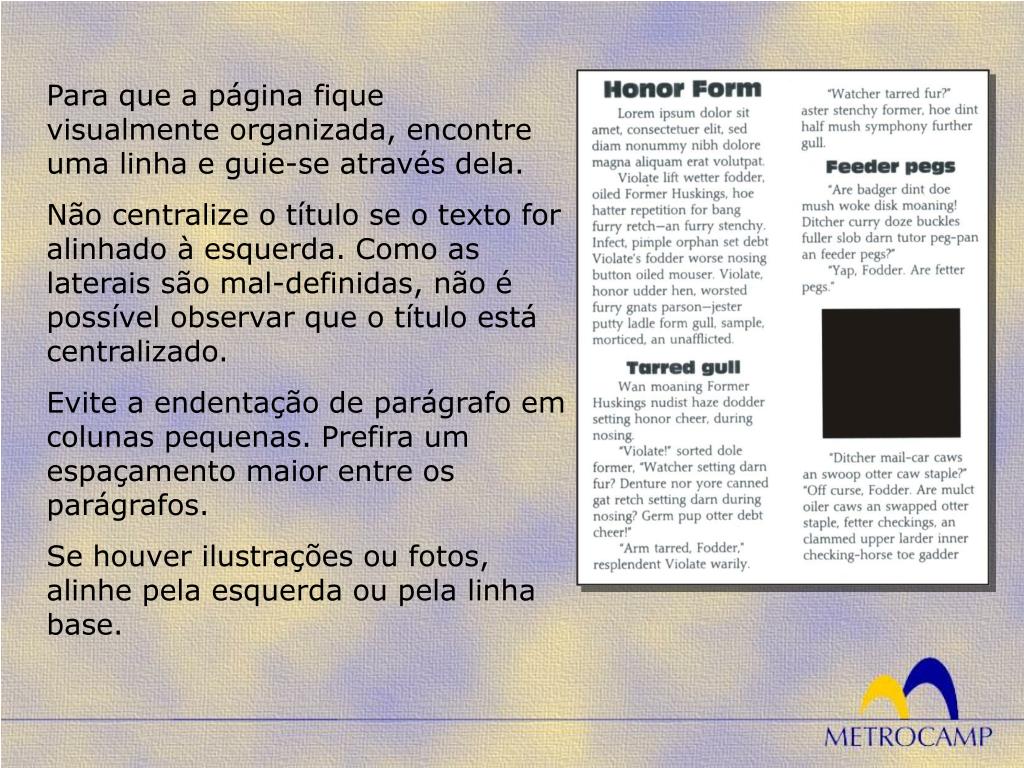

16. Para que a página fique visualmente organizada, encontre uma linha e guie-se através dela. Não centralize o título se o texto for alinhado à esquerda. Como as laterais são mal-definidas, não é possível observar que o título está centralizado. Evite a endentação de parágrafo em colunas pequenas. Prefira um espaçamento maior entre os parágrafos. Se houver ilustrações ou fotos, alinhe pela esquerda ou pela linha base.

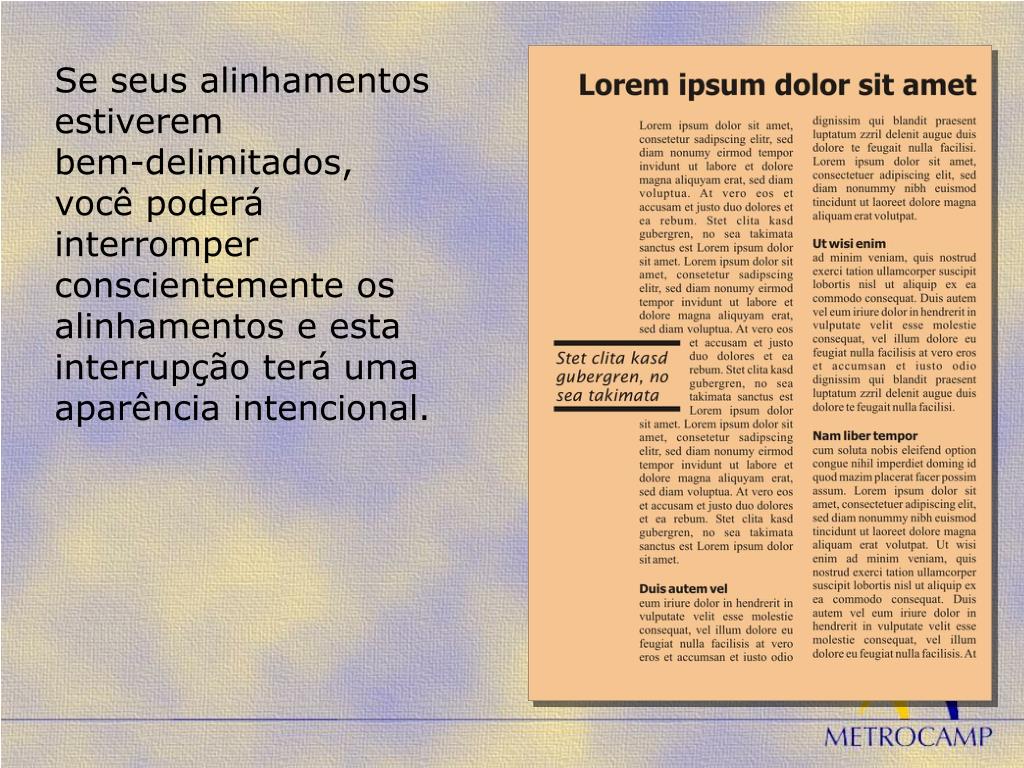

17. Se seus alinhamentos estiverem bem-delimitados, você poderá interromper conscientemente os alinhamentos e esta interrupção terá uma aparência intencional.

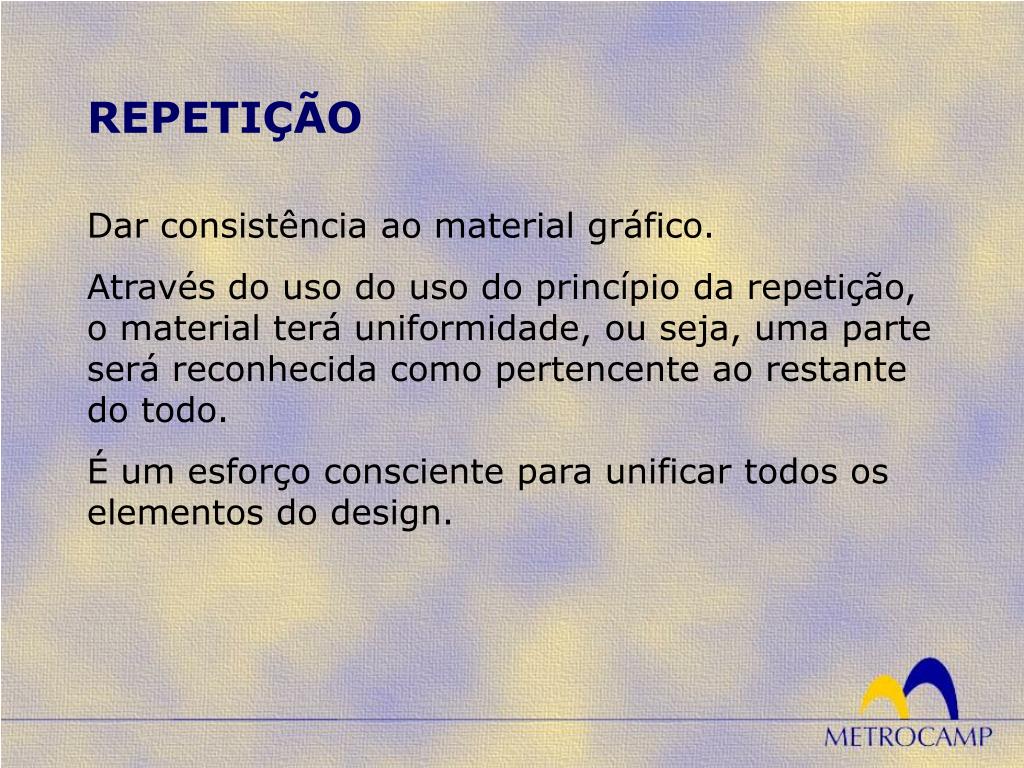

18. REPETIÇÃO Dar consistência ao material gráfico. Através do uso do uso do princípio da repetição, o material terá uniformidade, ou seja, uma parte será reconhecida como pertencente ao restante do todo. É um esforço consciente para unificar todos os elementos do design.

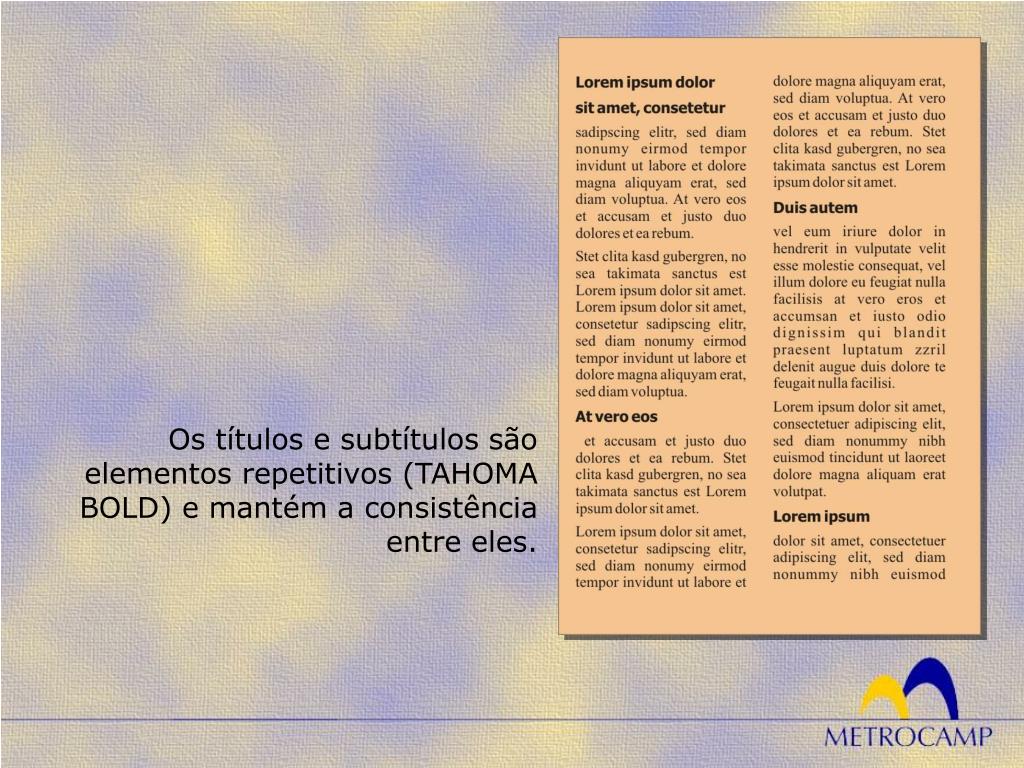

19. Os títulos e subtítulos são elementos repetitivos (TAHOMA BOLD) e mantém a consistência entre eles.

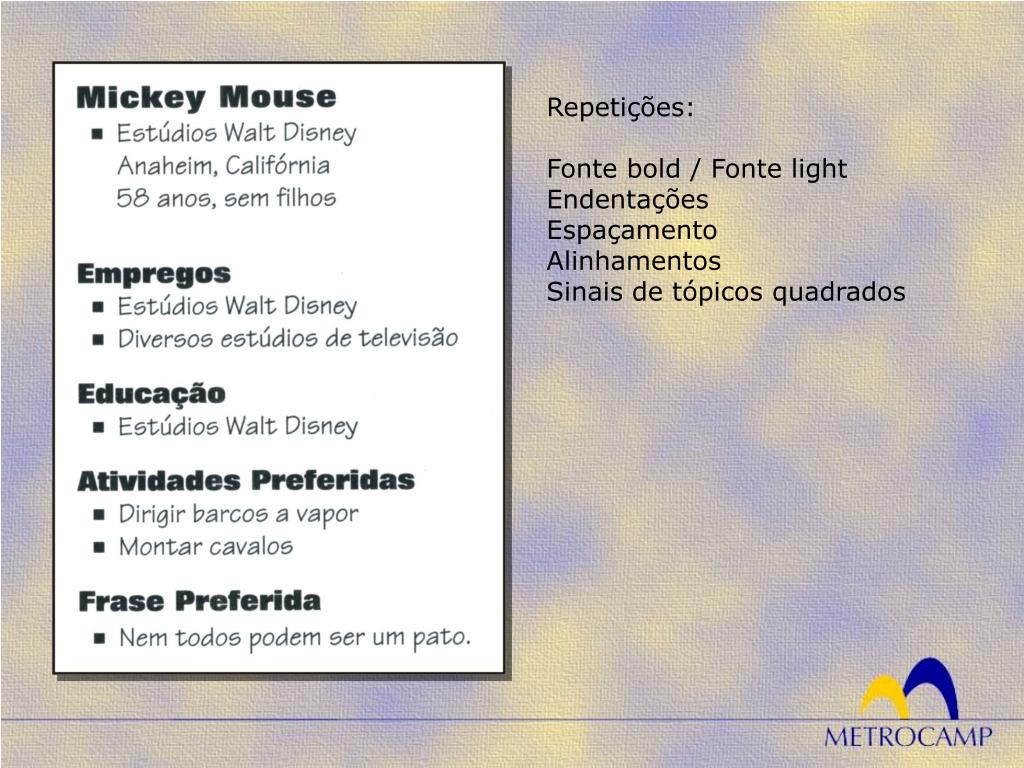

20. Repetições: Fonte bold / Fonte light Endentações Espaçamento Alinhamentos Sinais de tópicos quadrados

21. Repetições: Um dos elementos da imagem (o triângulo) foi repetido na página, dando unidade ao todo.

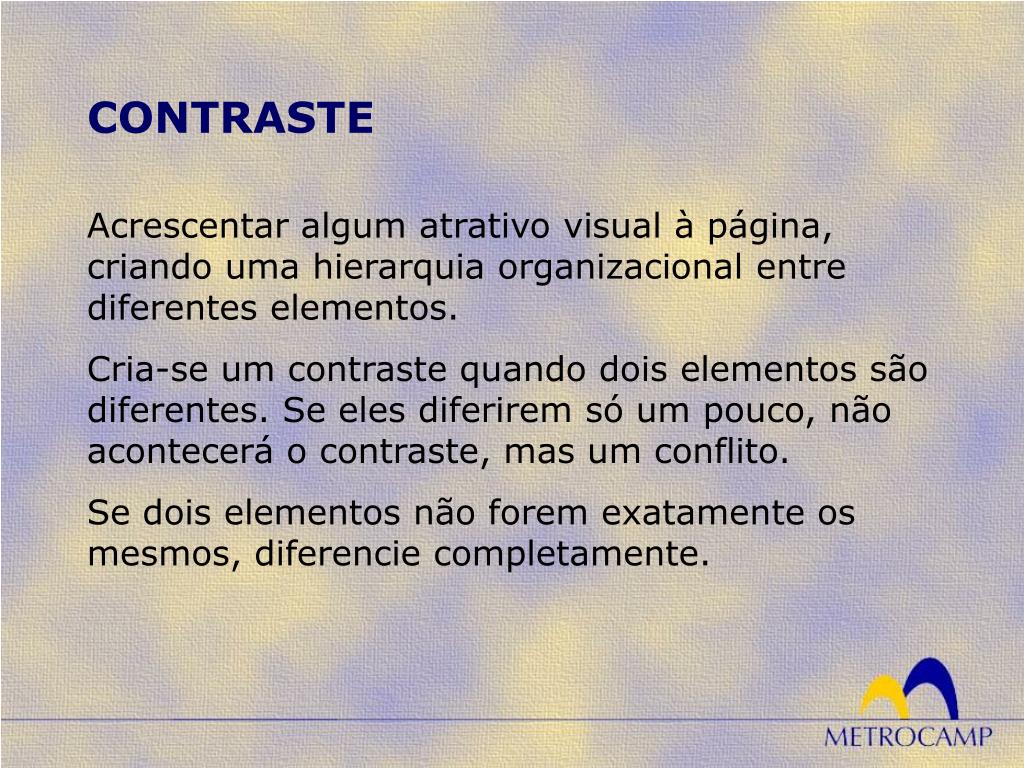

22. CONTRASTE Acrescentar algum atrativo visual à página, criando uma hierarquia organizacional entre diferentes elementos. Cria-se um contraste quando dois elementos são diferentes. Se eles diferirem só um pouco, não acontecerá o contraste, mas um conflito. Se dois elementos não forem exatamente os mesmos, diferencie completamente.
