  1. 複合式相變化泡沫混凝土之開發 計畫主持人：周煥銘 教授 共同主持人：陳長仁 副教授 合作夥伴： 成大昶閎科技股份有限公司 崑瀛能源科技有限公司

  2. 簡報大綱 一、前言 二、摘要 三、現有泡沬混凝土的特性與優缺點 四、現有技術簡介 五、研發程序 六、預期成果 七、經費規劃

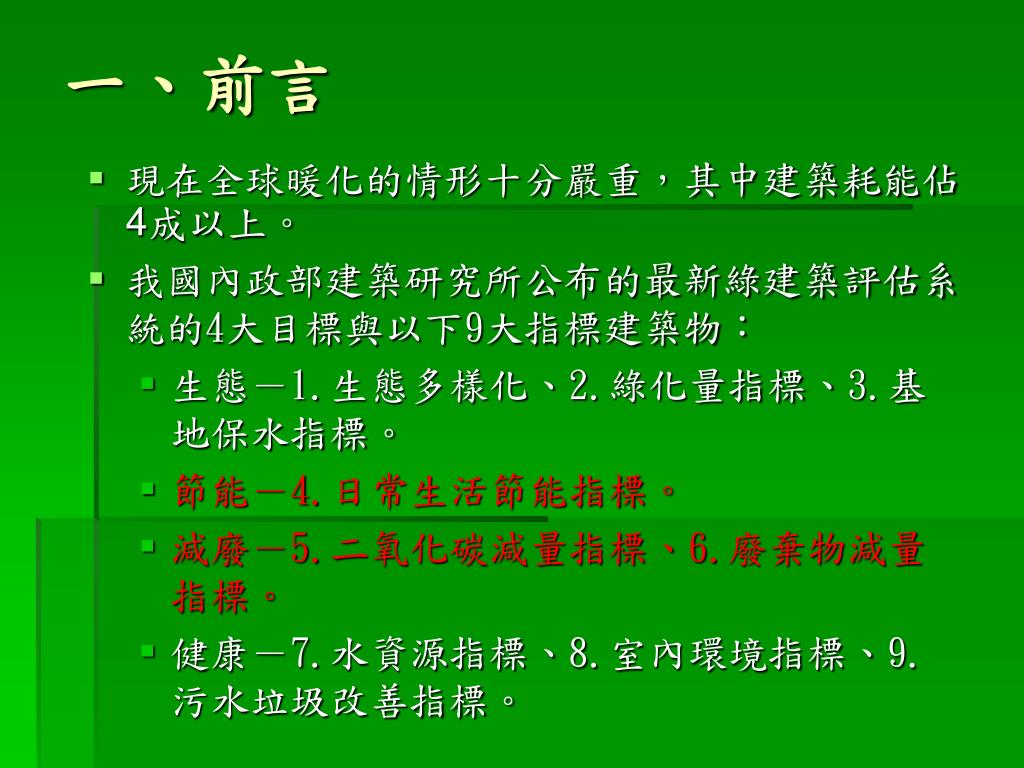

  3. 一、前言 • 現在全球暖化的情形十分嚴重，其中建築耗能佔4成以上。 • 我國內政部建築研究所公布的最新綠建築評估系統的4大目標與以下9大指標建築物： • 生態－1.生態多樣化、2.綠化量指標、3.基地保水指標。 • 節能－4.日常生活節能指標。 • 減廢－5.二氧化碳減量指標、6.廢棄物減量指標。 • 健康－7.水資源指標、8.室內環境指標、9.污水垃圾改善指標。

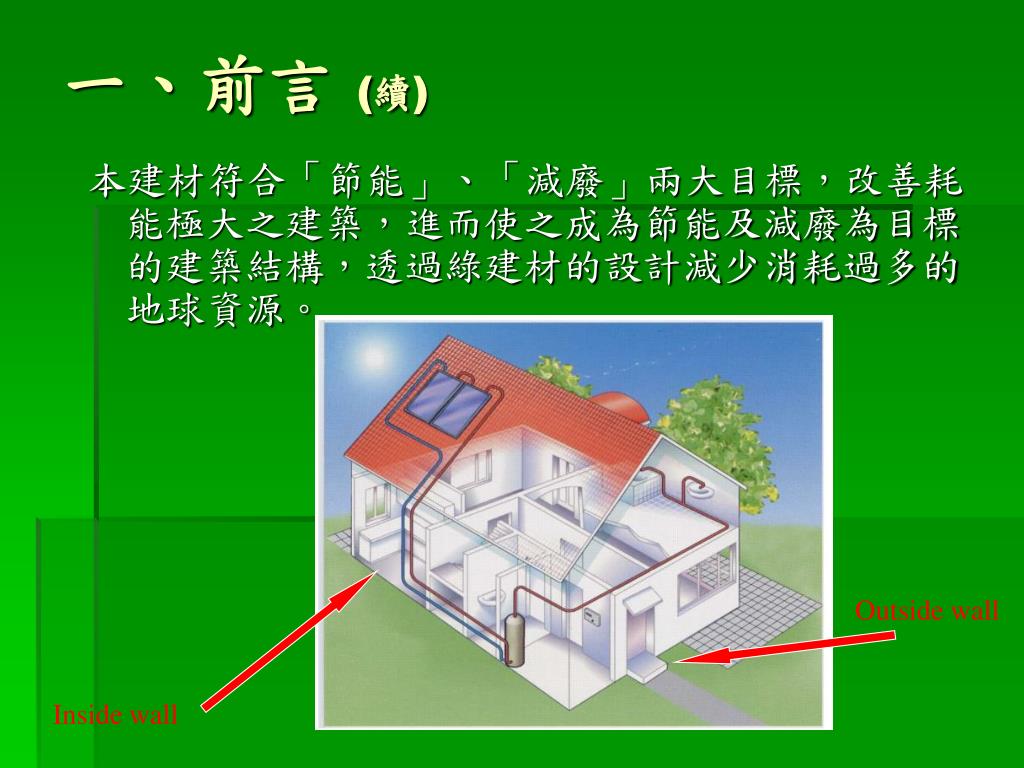

  4. Outside wall Inside wall 一、前言 (續) 本建材符合「節能」、「減廢」兩大目標，改善耗能極大之建築，進而使之成為節能及減廢為目標的建築結構，透過綠建材的設計減少消耗過多的地球資源。

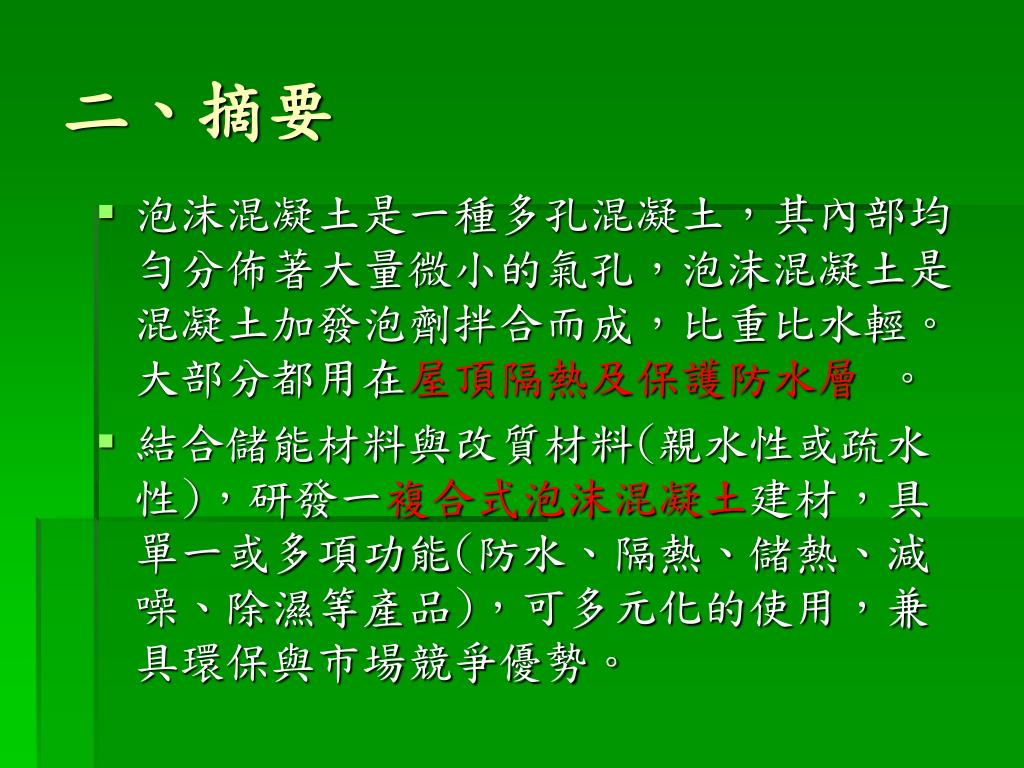

  5. 二、摘要 • 泡沫混凝土是一種多孔混凝土，其內部均勻分佈著大量微小的氣孔，泡沫混凝土是混凝土加發泡劑拌合而成，比重比水輕。大部分都用在屋頂隔熱及保護防水層 。 • 結合儲能材料與改質材料(親水性或疏水性)，研發一複合式泡沫混凝土建材，具單一或多項功能(防水、隔熱、儲熱、減噪、除濕等產品)，可多元化的使用，兼具環保與市場競爭優勢。

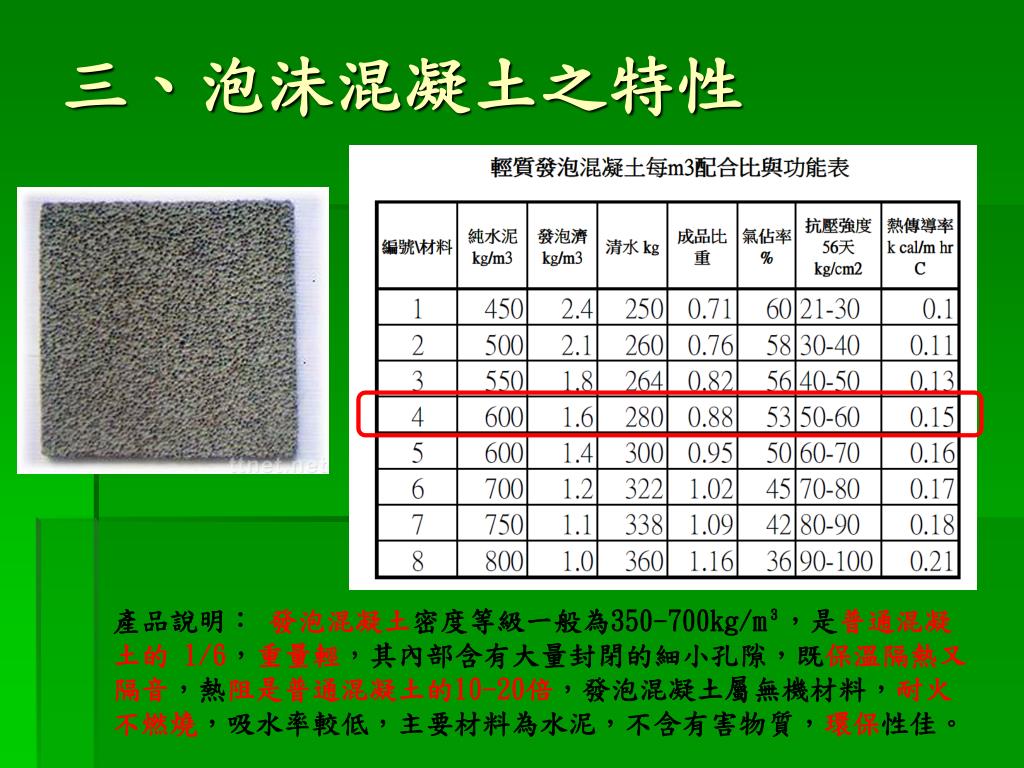

  6. 三、泡沬混凝土之特性 產品說明： 發泡混凝土密度等級一般為350-700kg/m³，是普通混凝土的 1/6，重量輕，其內部含有大量封閉的細小孔隙，既保溫隔熱又隔音，熱阻是普通混凝土的10-20倍，發泡混凝土屬無機材料，耐火不燃燒，吸水率較低，主要材料為水泥，不含有害物質，環保性佳。

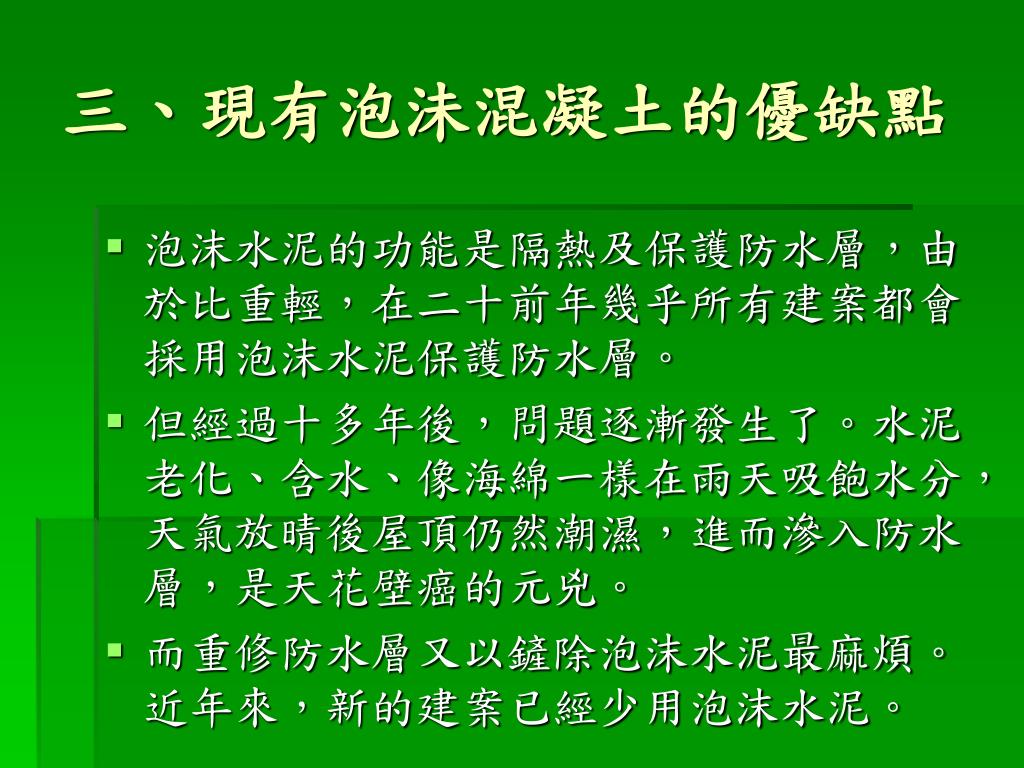

  7. 三、現有泡沬混凝土的優缺點 泡沫水泥的功能是隔熱及保護防水層，由於比重輕，在二十前年幾乎所有建案都會採用泡沫水泥保護防水層。 但經過十多年後，問題逐漸發生了。水泥老化、含水、像海綿一樣在雨天吸飽水分，天氣放晴後屋頂仍然潮濕，進而滲入防水層，是天花壁癌的元兇。 而重修防水層又以鏟除泡沫水泥最麻煩。近年來，新的建案已經少用泡沫水泥。

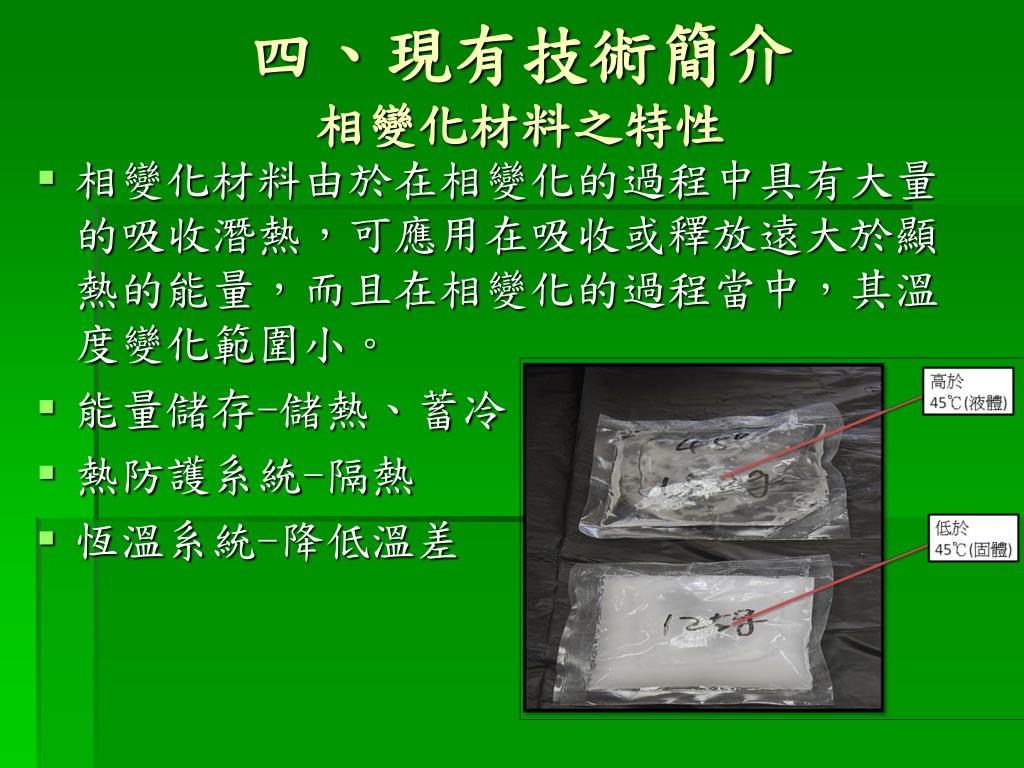

  8. 四、現有技術簡介相變化材料之特性 • 相變化材料由於在相變化的過程中具有大量的吸收潛熱，可應用在吸收或釋放遠大於顯熱的能量，而且在相變化的過程當中，其溫度變化範圍小。 • 能量儲存-儲熱、蓄冷 • 熱防護系統-隔熱 • 恆溫系統-降低溫差

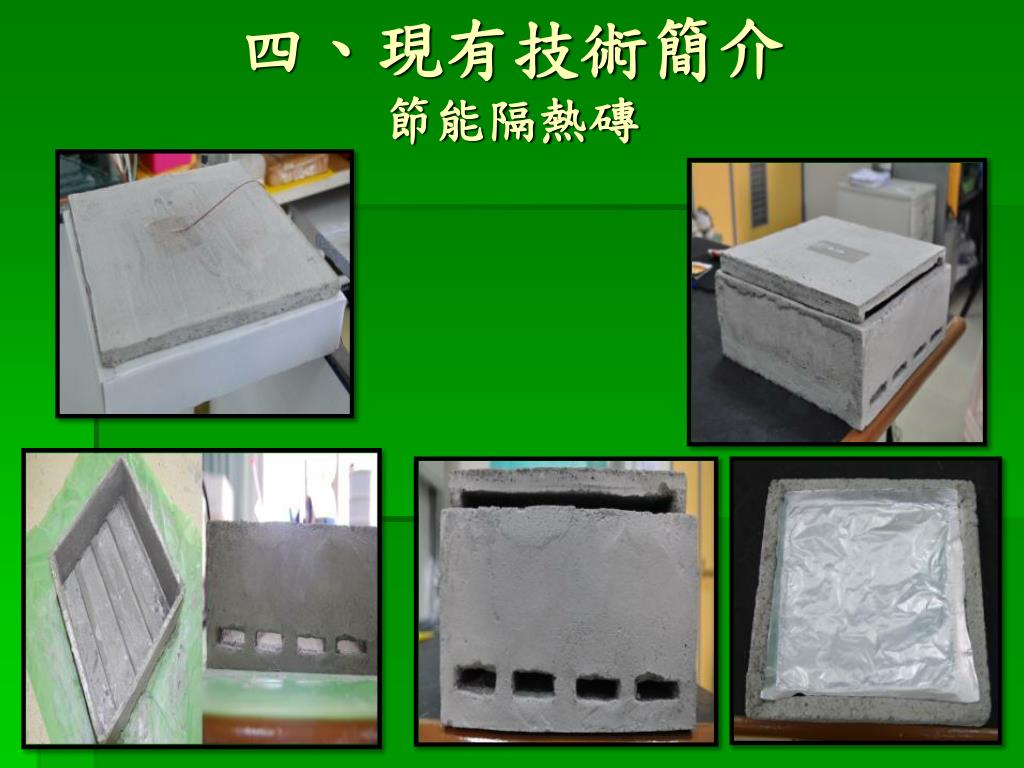

  9. 四、現有技術簡介節能隔熱磚

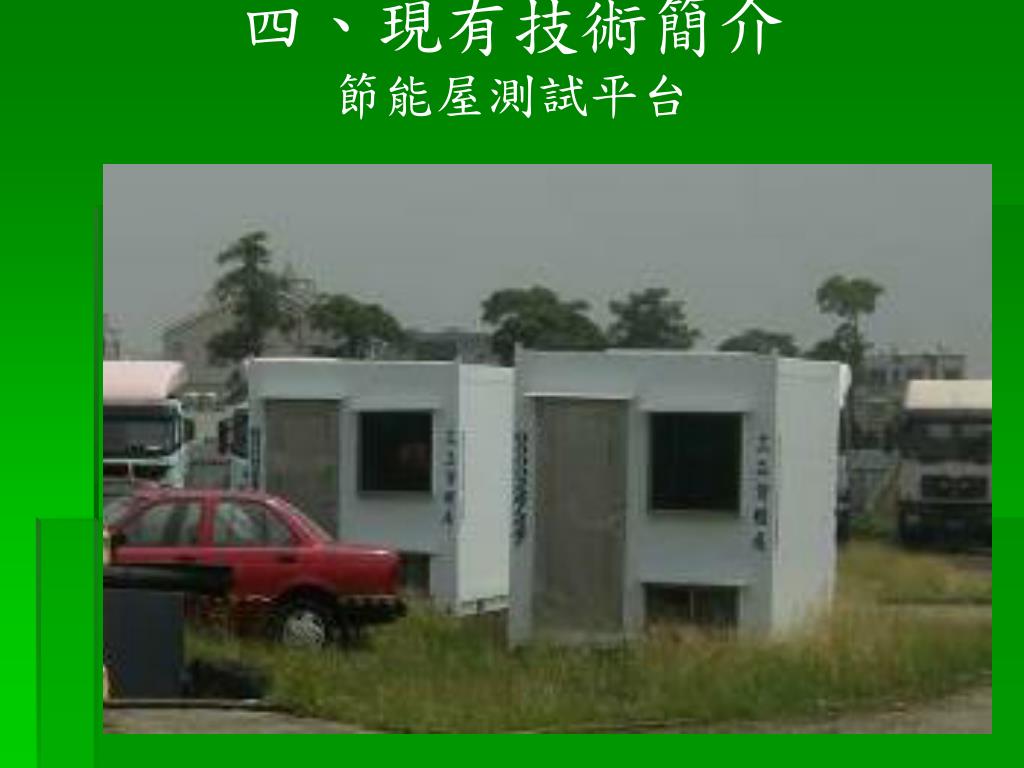

  10. 四、現有技術簡介 節能屋測試平台

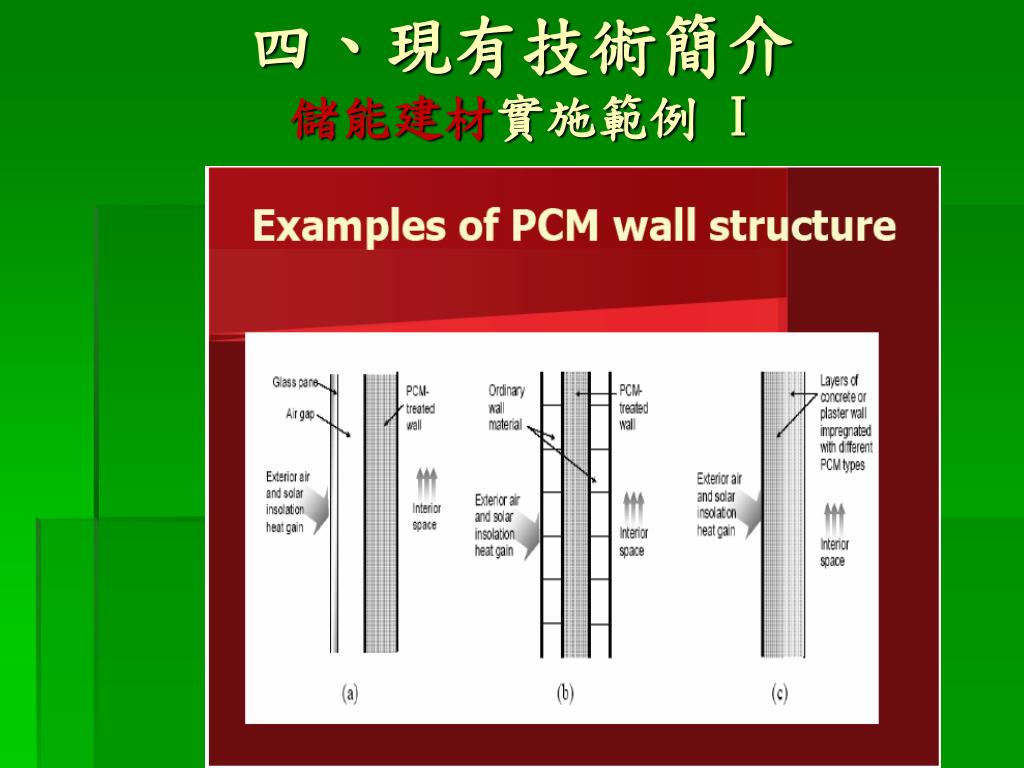

  11. 四、現有技術簡介儲能建材實施範例 I

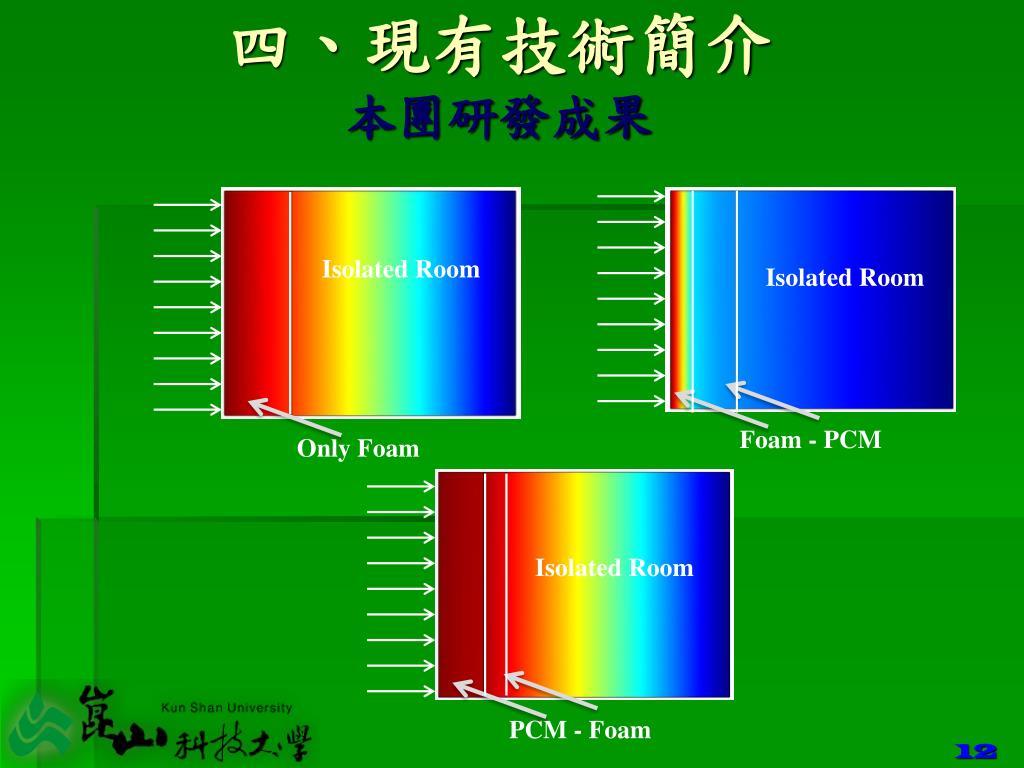

  12. 四、現有技術簡介本團研發成果 Isolated Room Isolated Room Foam - PCM Only Foam Isolated Room PCM - Foam

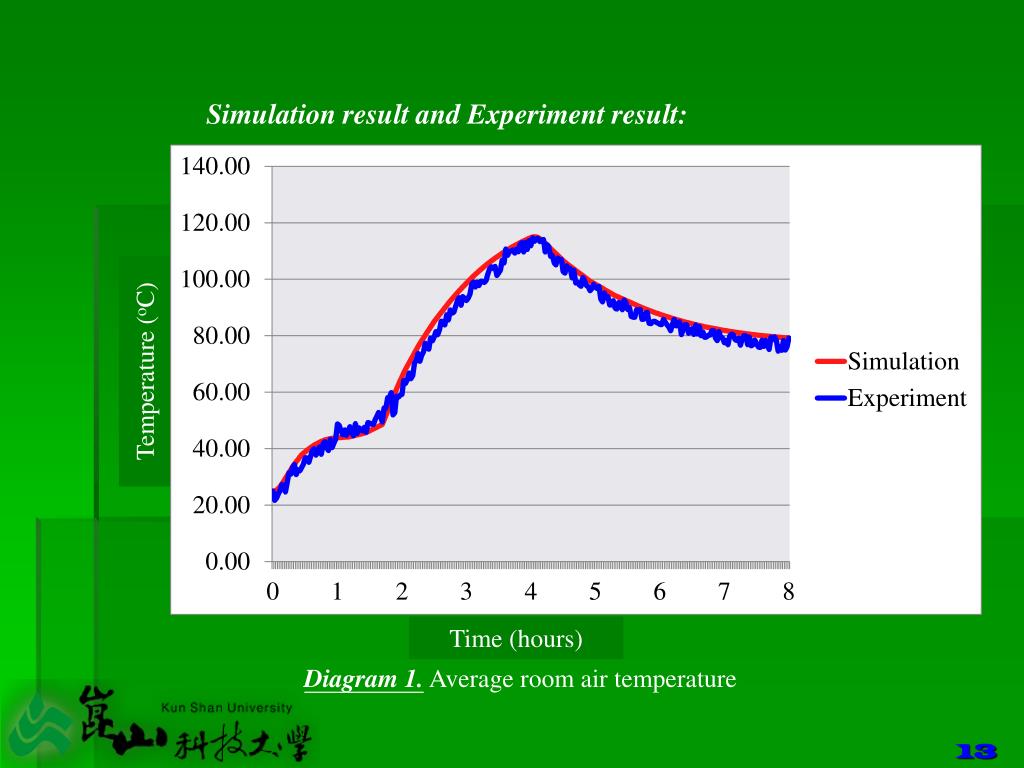

  13. Simulation result and Experiment result: Temperature (oC) Time (hours) Diagram 1. Average room air temperature

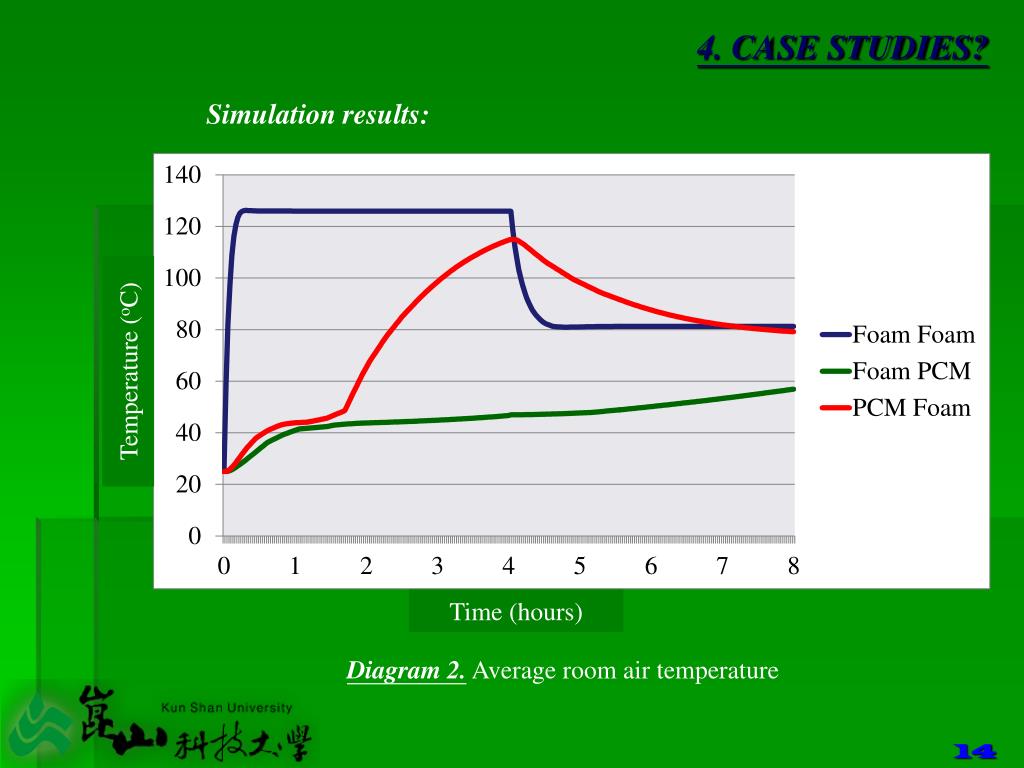

  14. 4. CASE STUDIES? Simulation results: Temperature (oC) Time (hours) Diagram 2. Average room air temperature

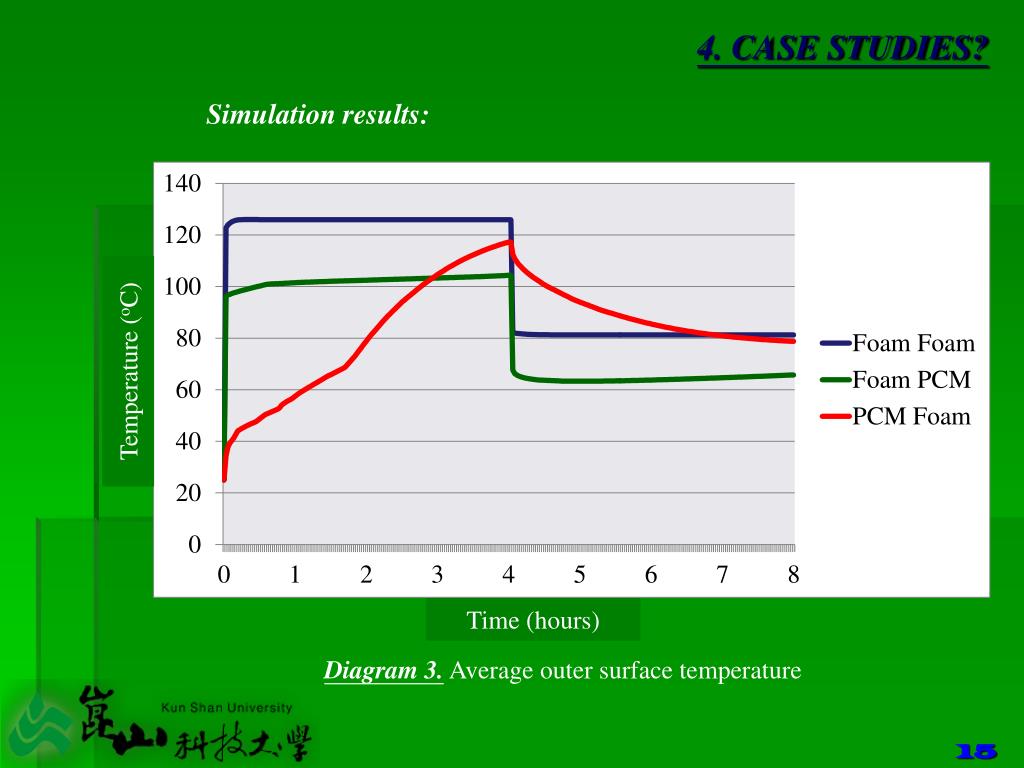

  15. 4. CASE STUDIES? Simulation results: Temperature (oC) Time (hours) Diagram 3. Average outer surface temperature

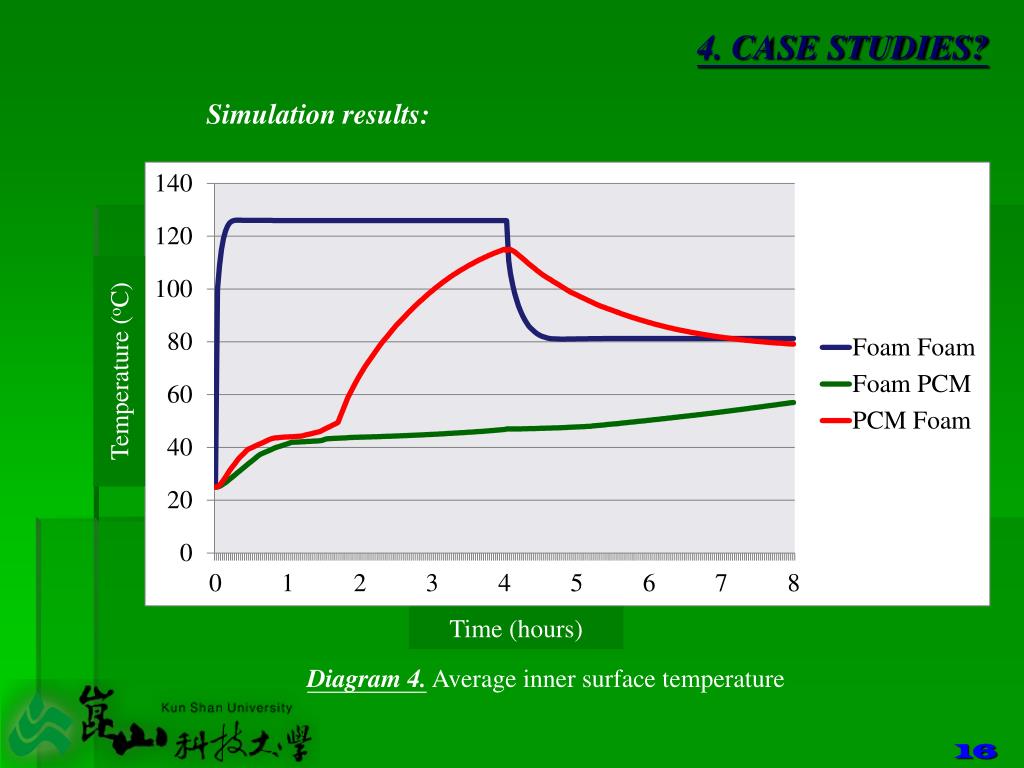

  16. 4. CASE STUDIES? Simulation results: Temperature (oC) Time (hours) Diagram 4. Average inner surface temperature

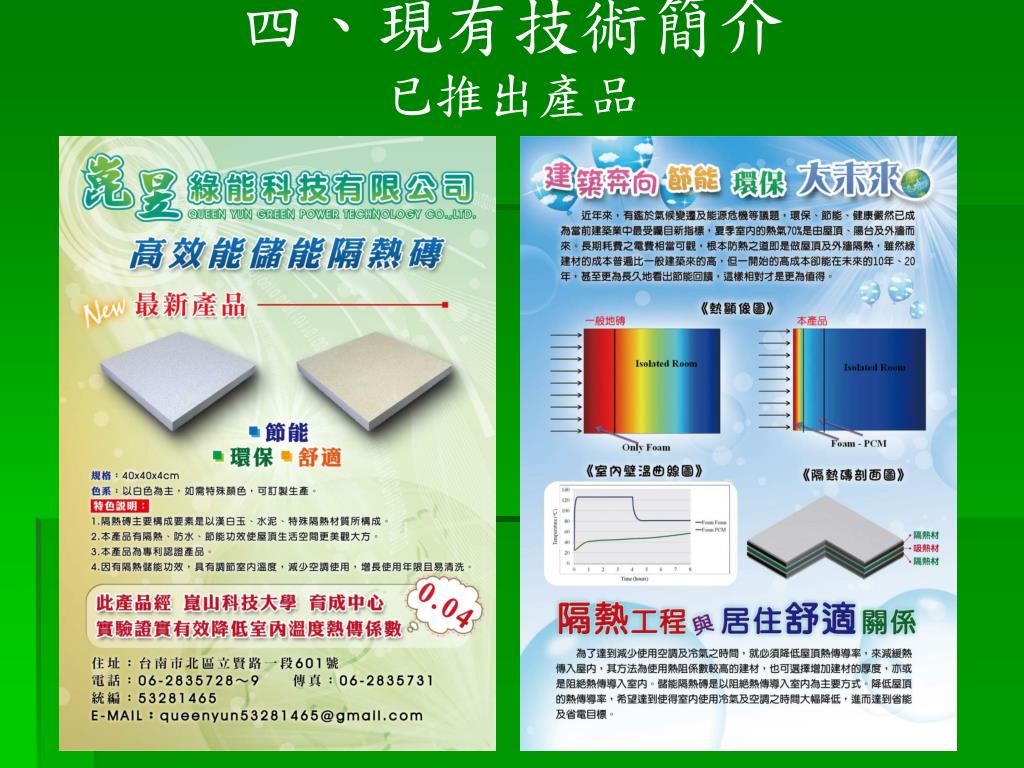

  17. 四、現有技術簡介 已推出產品

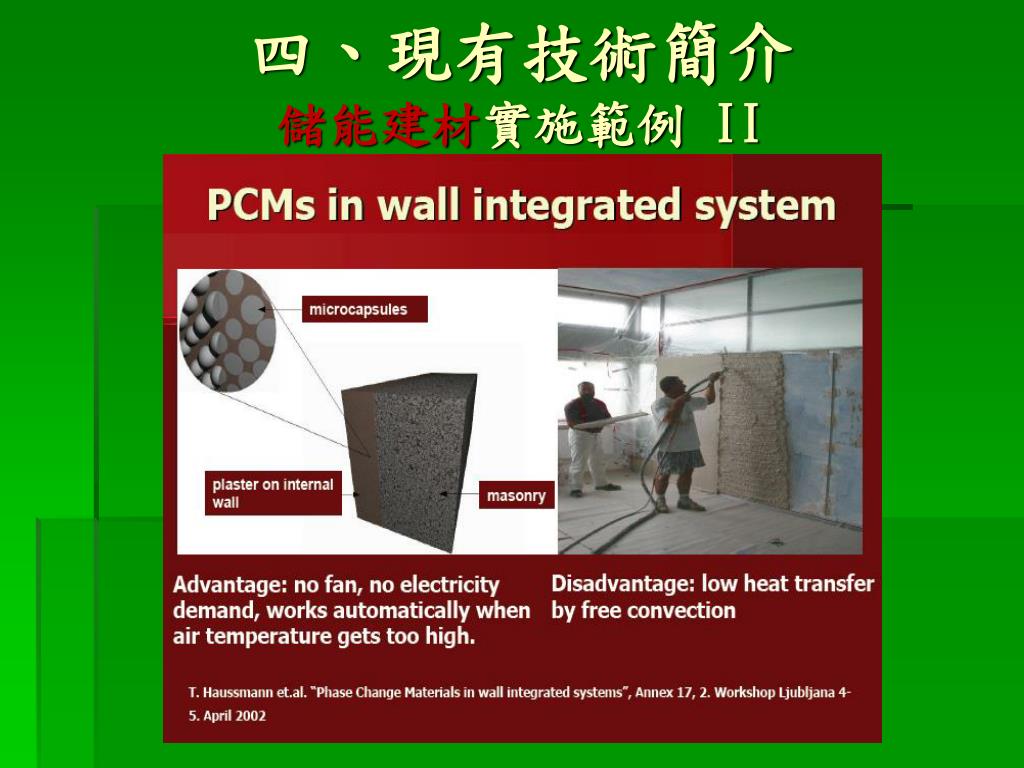

  18. 四、現有技術簡介儲能建材實施範例 II

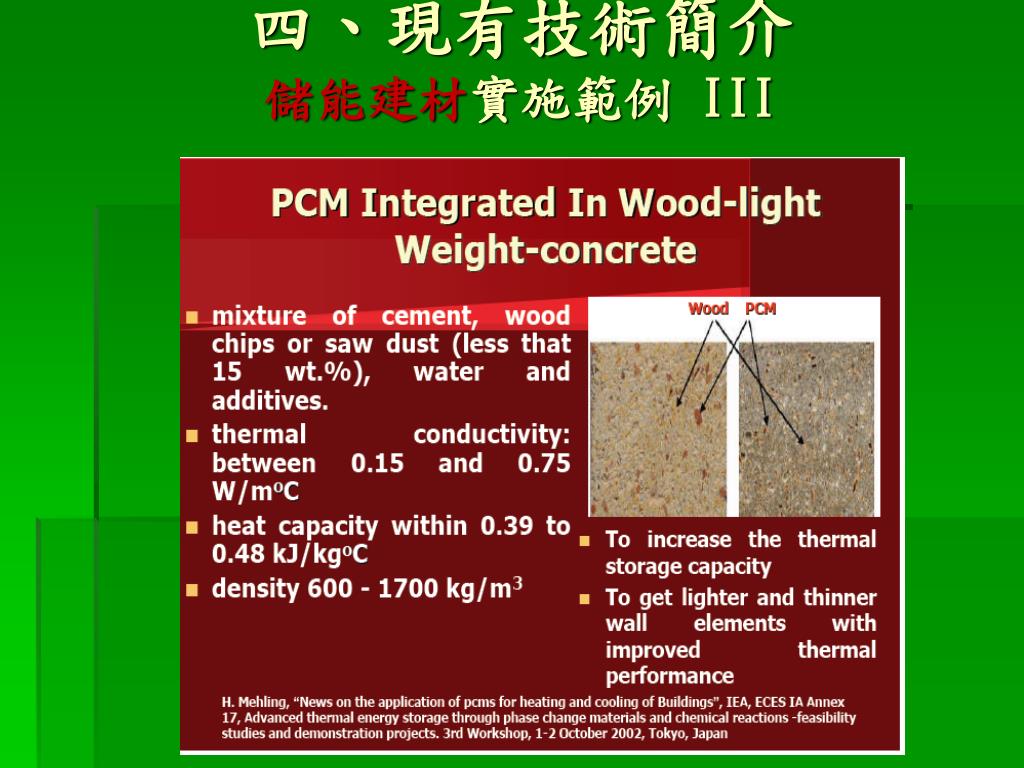

  19. 四、現有技術簡介儲能建材實施範例 III

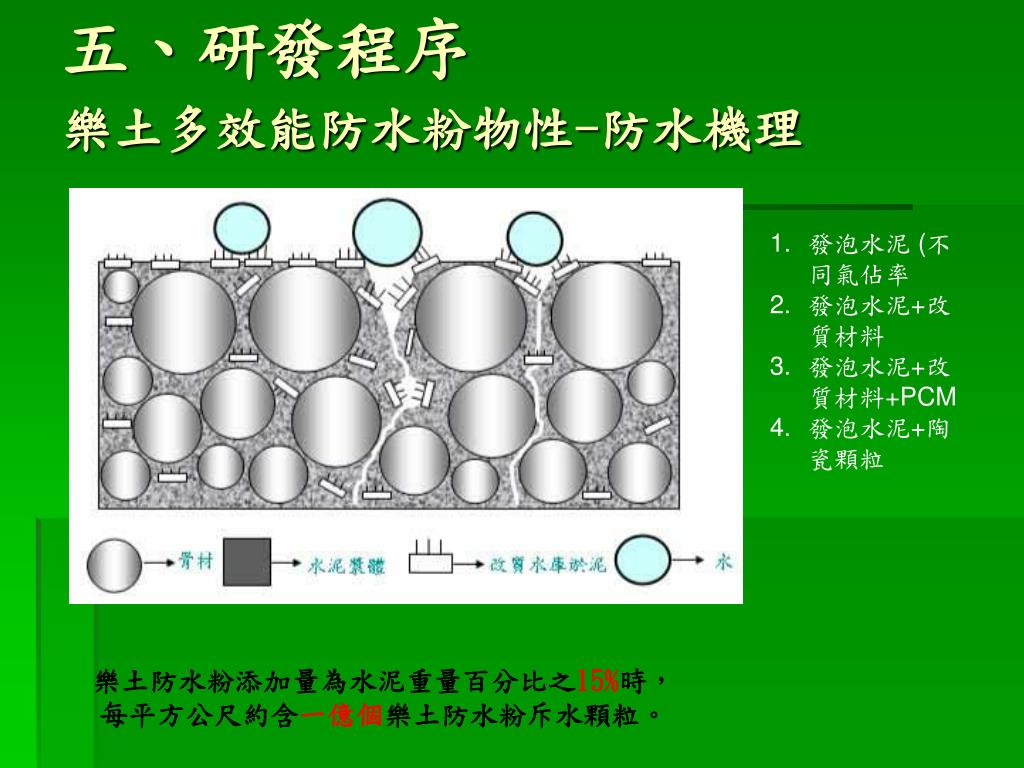

  20. 五、研發程序樂土多效能防水粉物性-防水機理五、研發程序樂土多效能防水粉物性-防水機理 • 發泡水泥 (不同氣佔率 • 發泡水泥+改質材料 • 發泡水泥+改質材料+PCM • 發泡水泥+陶瓷顆粒 樂土防水粉添加量為水泥重量百分比之15%時，每平方公尺約含一億個樂土防水粉斥水顆粒。

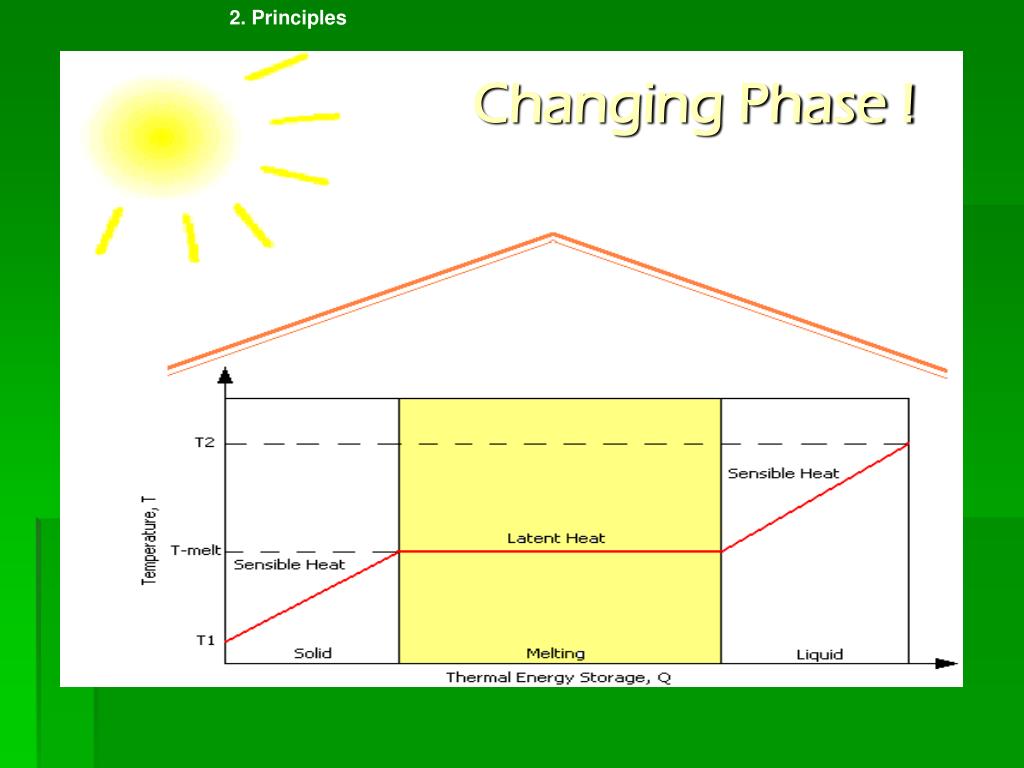

  21. 1. Energy Analysis <> 2. Principles <> 3. Applications <> 4. Demonstration Project <> 5. Challenges Changing Phase !

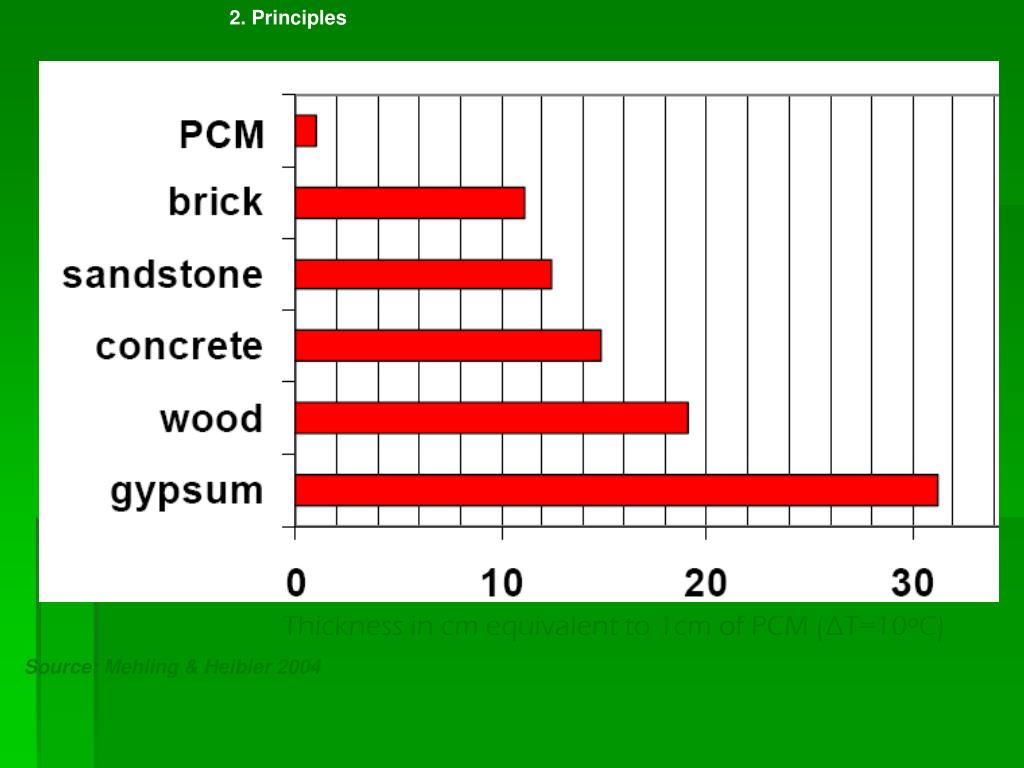

  22. 1. Energy Analysis <> 2. Principles <> 3. Applications <> 4. Demonstration Project <> 5. Challenges PCM replaces massive walls Thickness in cm equivalent to 1cm of PCM (∆T=10oC) Source: Mehling & Heibler 2004

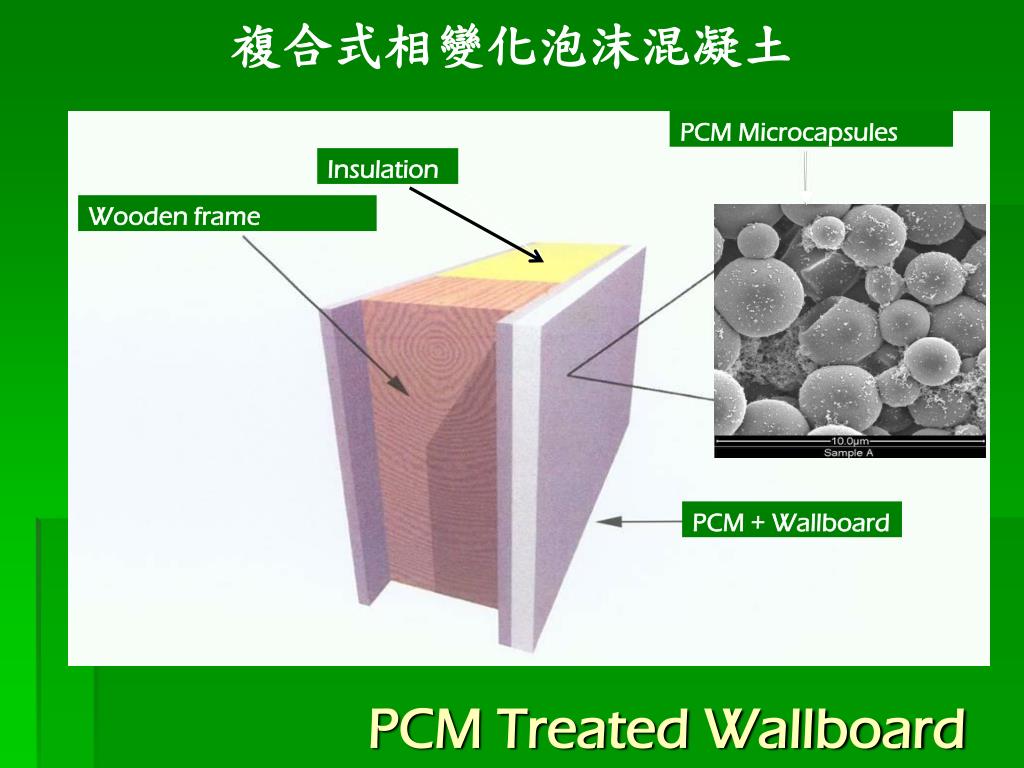

  23. 複合式相變化泡沫混凝土 PCM Microcapsules Insulation Wooden frame PCM + Wallboard PCM Treated Wallboard

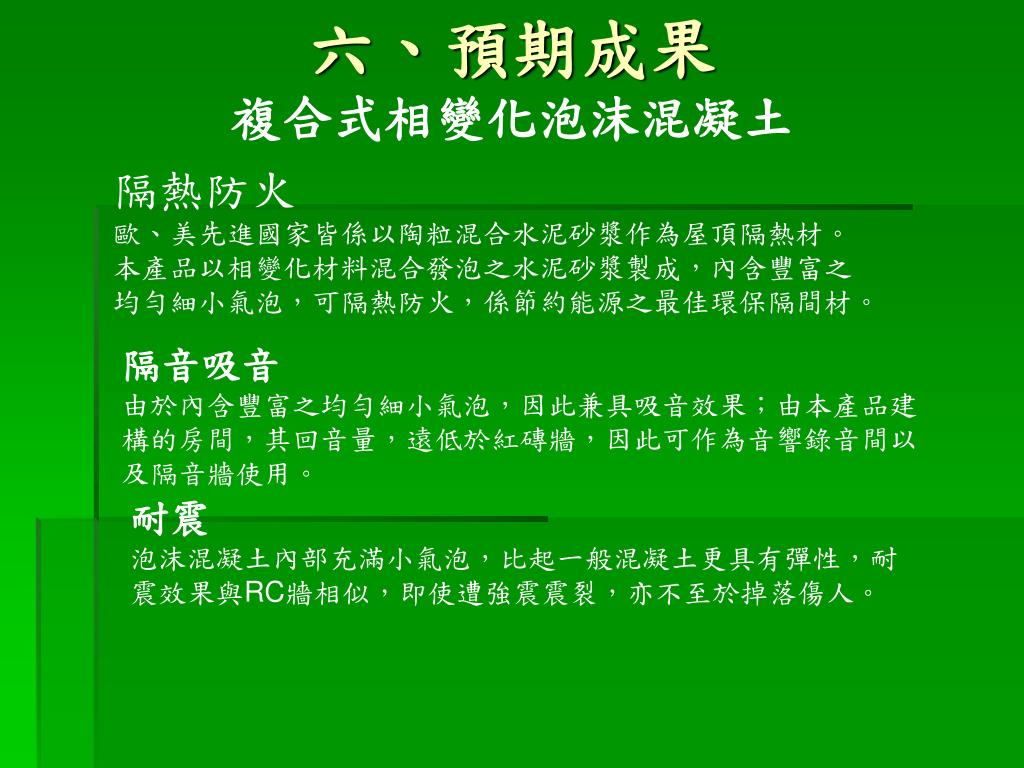

  24. 六、預期成果複合式相變化泡沫混凝土 隔熱防火 歐、美先進國家皆係以陶粒混合水泥砂漿作為屋頂隔熱材。本產品以相變化材料混合發泡之水泥砂漿製成，內含豐富之均勻細小氣泡，可隔熱防火，係節約能源之最佳環保隔間材。 隔音吸音 由於內含豐富之均勻細小氣泡，因此兼具吸音效果；由本產品建構的房間，其回音量，遠低於紅磚牆，因此可作為音響錄音間以及隔音牆使用。 耐震 泡沫混凝土內部充滿小氣泡，比起一般混凝土更具有彈性，耐震效果與RC牆相似，即使遭強震震裂，亦不至於掉落傷人。

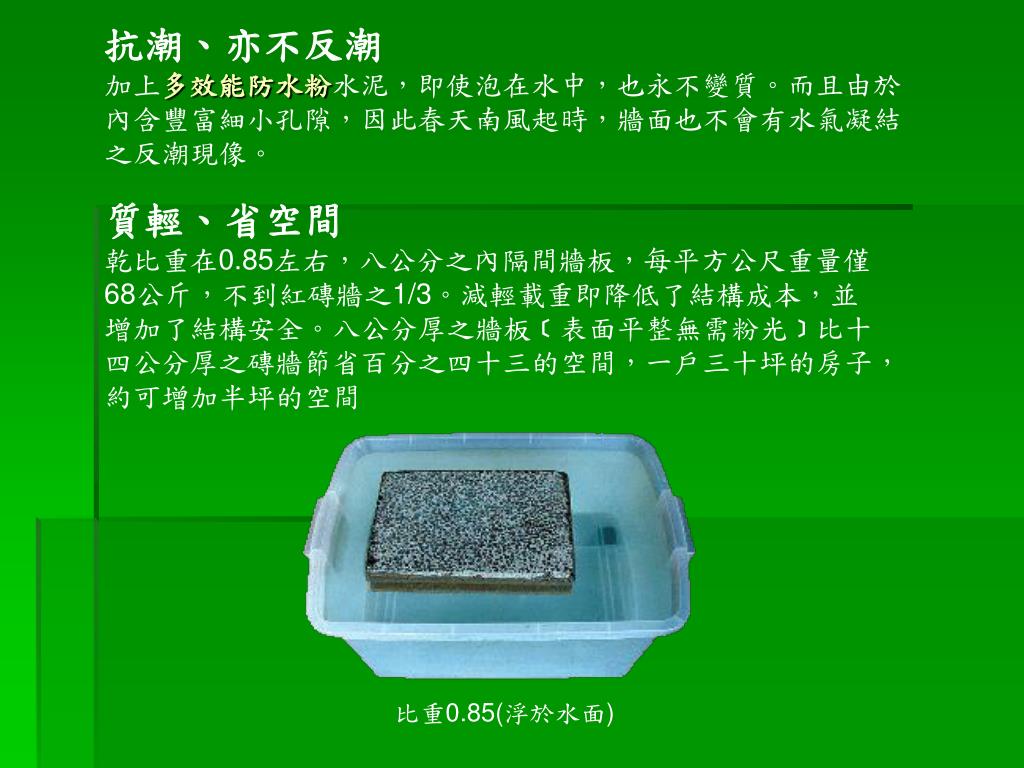

  25. 抗潮、亦不反潮 加上多效能防水粉水泥，即使泡在水中，也永不變質。而且由於內含豐富細小孔隙，因此春天南風起時，牆面也不會有水氣凝結之反潮現像。 質輕、省空間 乾比重在0.85左右，八公分之內隔間牆板，每平方公尺重量僅68公斤，不到紅磚牆之1/3。減輕載重即降低了結構成本，並增加了結構安全。八公分厚之牆板﹝表面平整無需粉光﹞比十四公分厚之磚牆節省百分之四十三的空間，一戶三十坪的房子，約可增加半坪的空間 比重0.85(浮於水面)

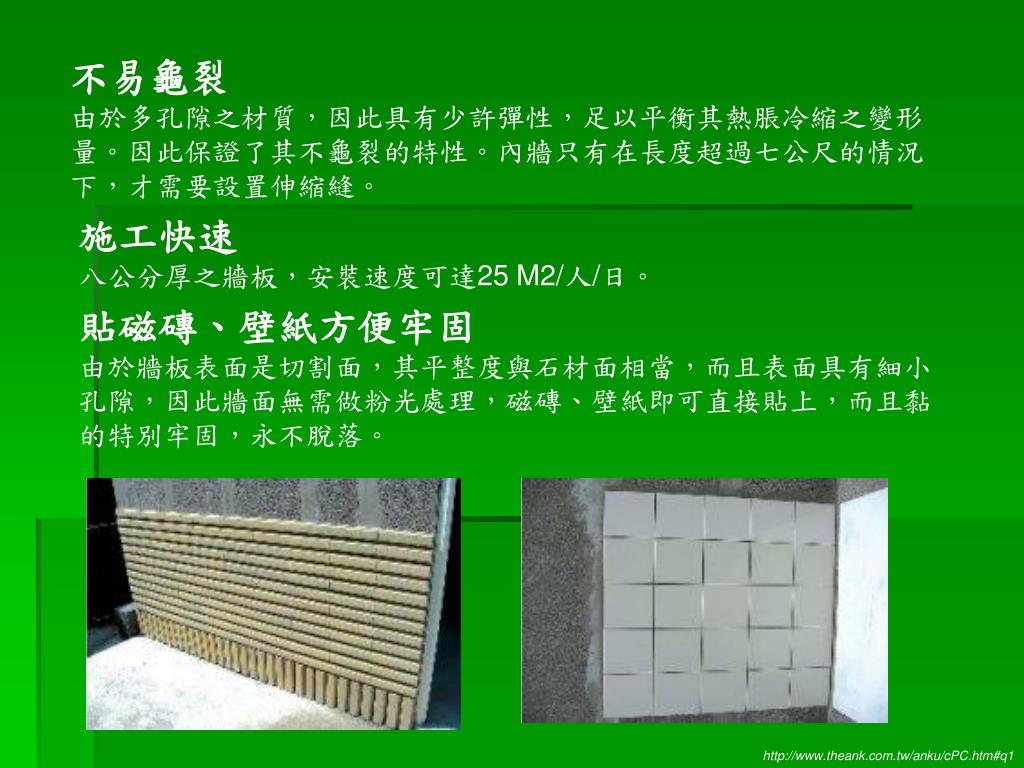

  26. 不易龜裂 由於多孔隙之材質，因此具有少許彈性，足以平衡其熱脹冷縮之變形量。因此保證了其不龜裂的特性。內牆只有在長度超過七公尺的情況下，才需要設置伸縮縫。 施工快速 八公分厚之牆板，安裝速度可達25 M2/人/日。 貼磁磚、壁紙方便牢固 由於牆板表面是切割面，其平整度與石材面相當，而且表面具有細小孔隙，因此牆面無需做粉光處理，磁磚、壁紙即可直接貼上，而且黏的特別牢固，永不脫落。 http://www.theank.com.tw/anku/cPC.htm#q1

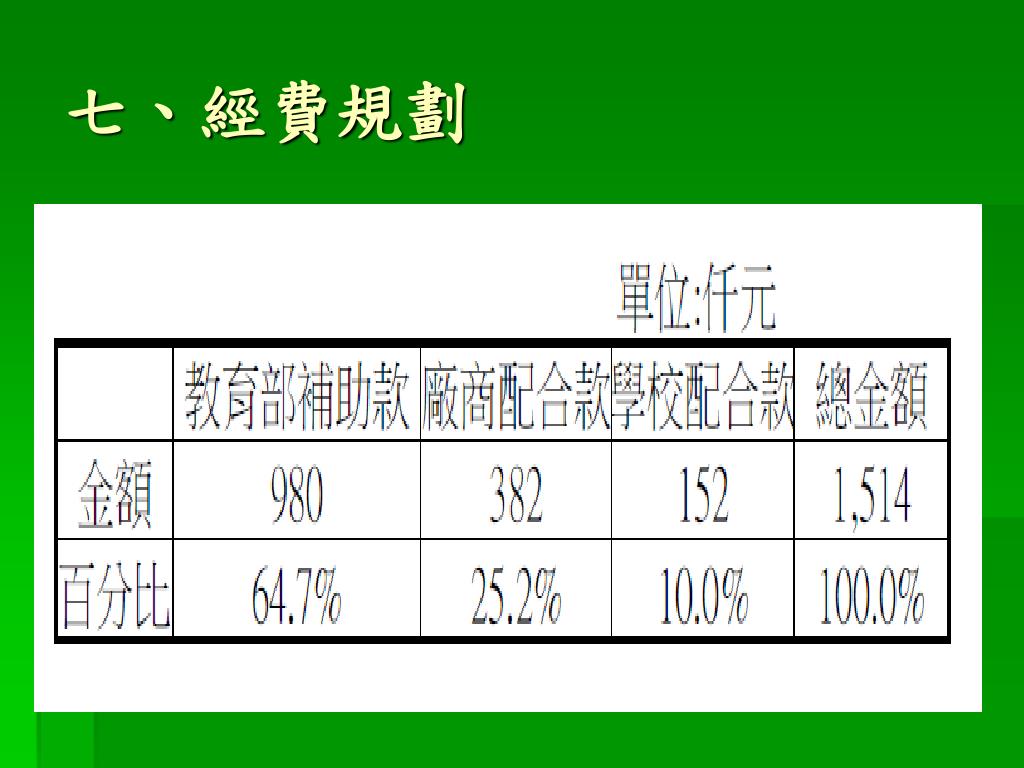

  27. 七、經費規劃

  28. 簡報結束 謝謝各位的聆聽
