1 / 9

深圳瑞凌实业器件实验报告

深圳瑞凌实业器件实验报告. 实验项目：样品 MFDK （ H ） 200-04 整流模块与库存 DH2F100N4S 整流模块性能对比测试实验. 实验目的：测试样品 MFDK （ H ） 200-04 整流模块与库存 DH2F100N4S 整流模块性能 实验条件：环境温度 20℃ 实验仪器：游标卡尺，可调稳压电源， 8845 数字多用表，模拟器件综合测试 仪，温度计， ZX7-400I 和智能电源测试台. 实验方法 ： （ 1 ）用游标卡尺测量整流桥模块的外观尺寸，观察丝印标识是否清楚，引脚 有无氧化现象 （ 2 ）用可调稳压电源和 8845 数字多用表测量其正向压降

lexiss
Download Presentation

深圳瑞凌实业器件实验报告

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

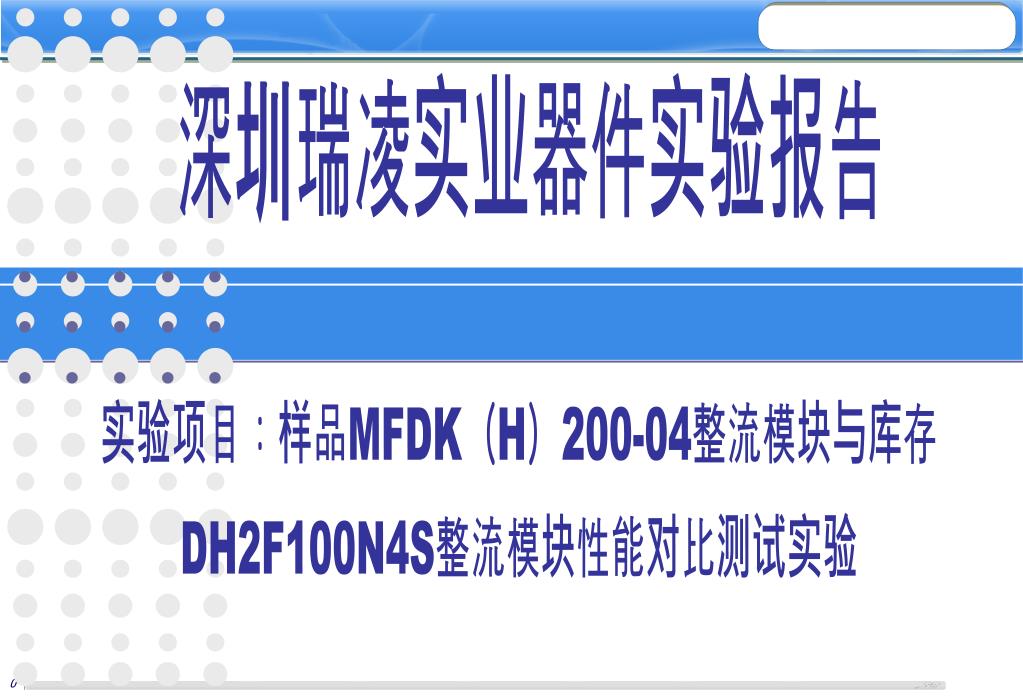

  1. 深圳瑞凌实业器件实验报告 实验项目：样品MFDK（H）200-04整流模块与库存 DH2F100N4S整流模块性能对比测试实验

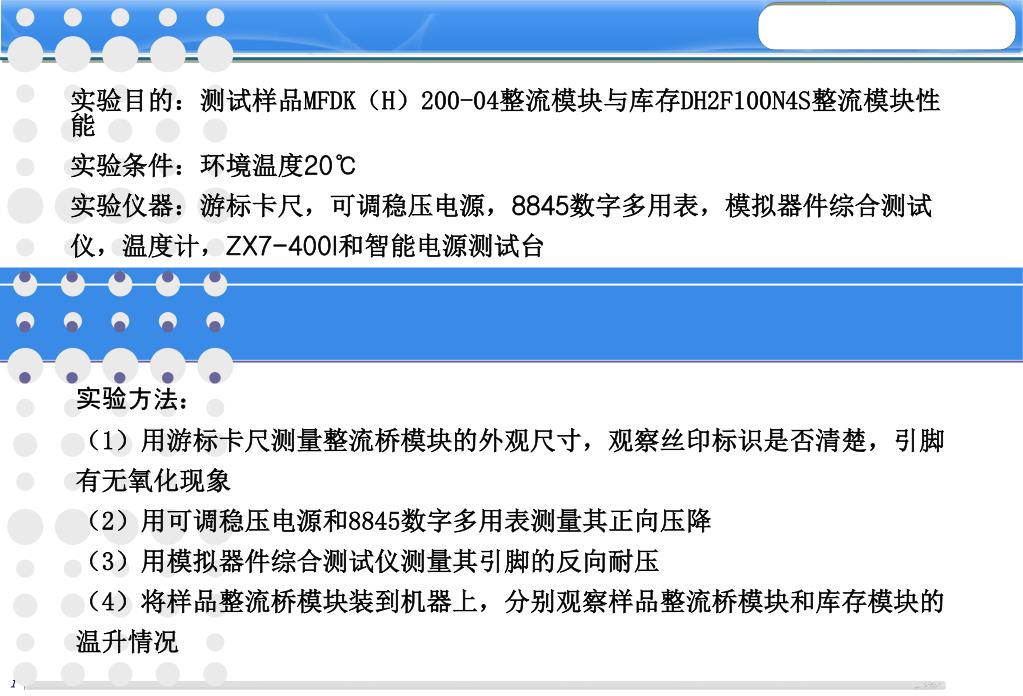

  2. 实验目的：测试样品MFDK（H）200-04整流模块与库存DH2F100N4S整流模块性能实验目的：测试样品MFDK（H）200-04整流模块与库存DH2F100N4S整流模块性能 实验条件：环境温度20℃ 实验仪器：游标卡尺，可调稳压电源，8845数字多用表，模拟器件综合测试 仪，温度计，ZX7-400I和智能电源测试台 实验方法： （1）用游标卡尺测量整流桥模块的外观尺寸，观察丝印标识是否清楚，引脚 有无氧化现象 （2）用可调稳压电源和8845数字多用表测量其正向压降 （3）用模拟器件综合测试仪测量其引脚的反向耐压 （4）将样品整流桥模块装到机器上，分别观察样品整流桥模块和库存模块的 温升情况

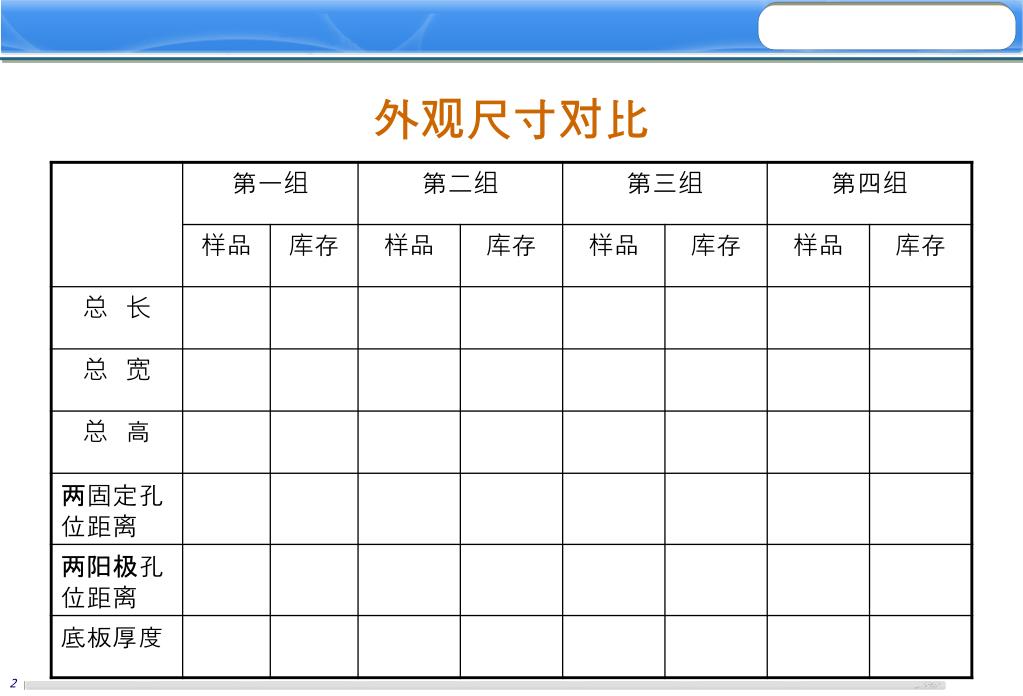

  3. 外观尺寸对比

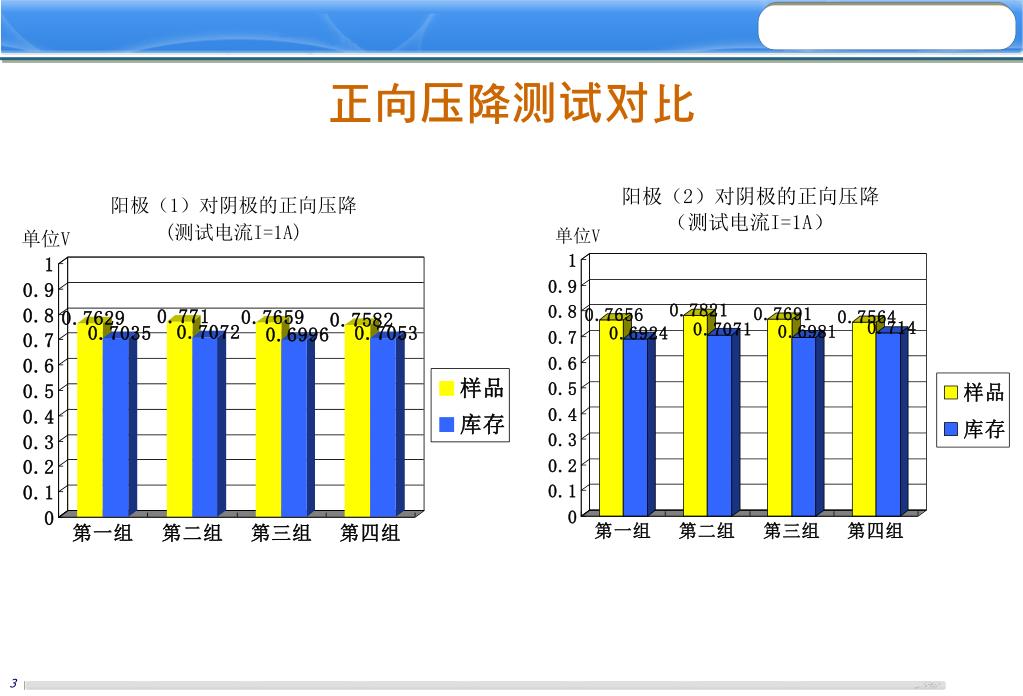

  4. 正向压降测试对比

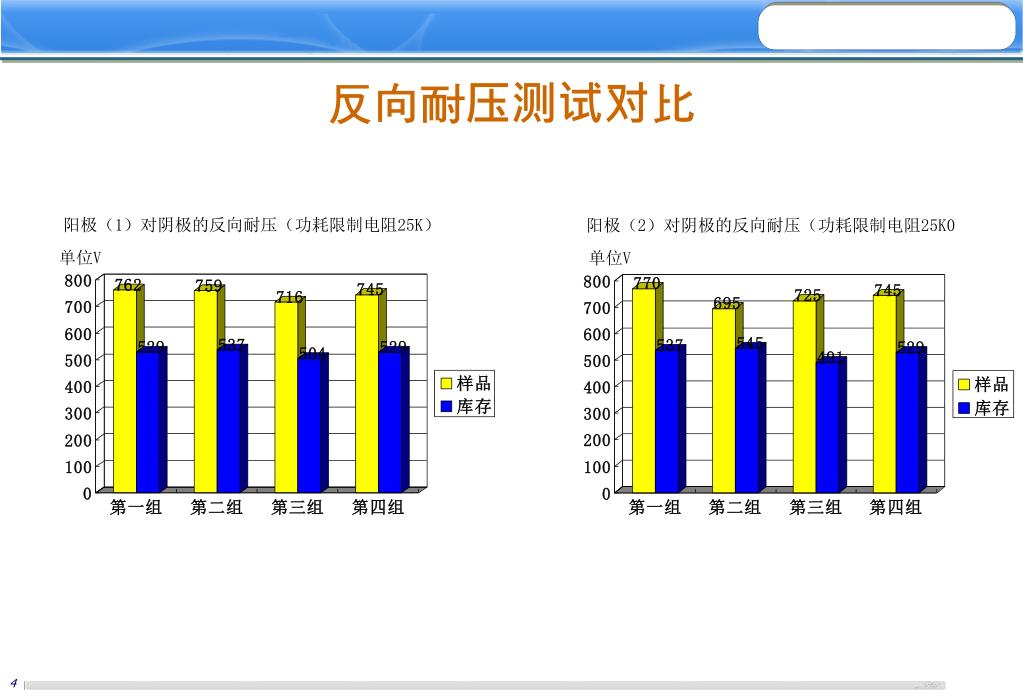

  5. 反向耐压测试对比

  6. 02

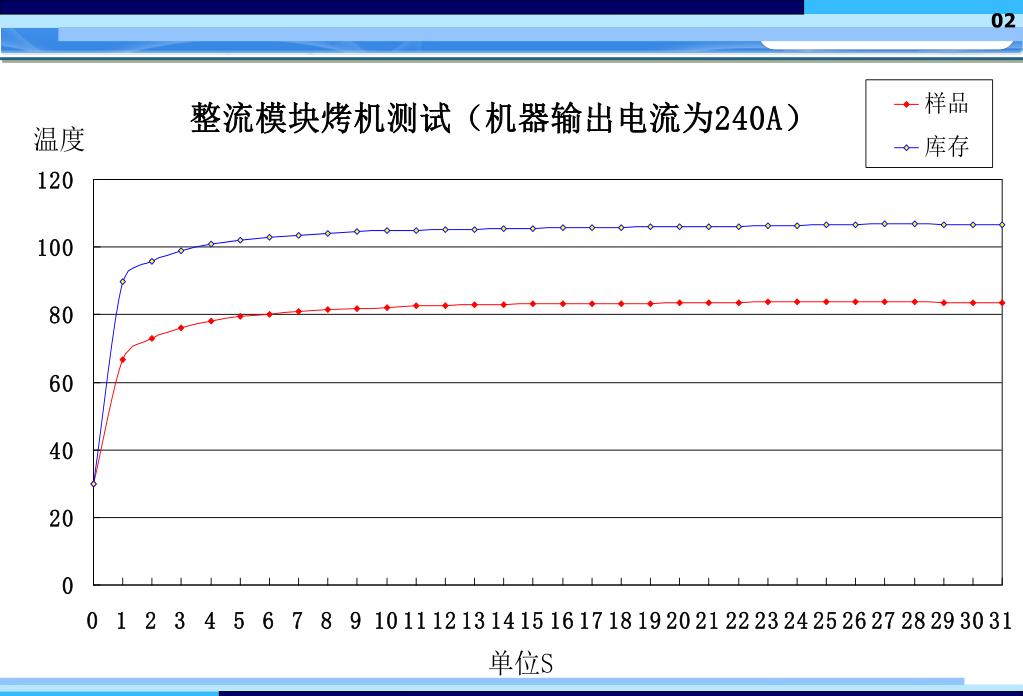

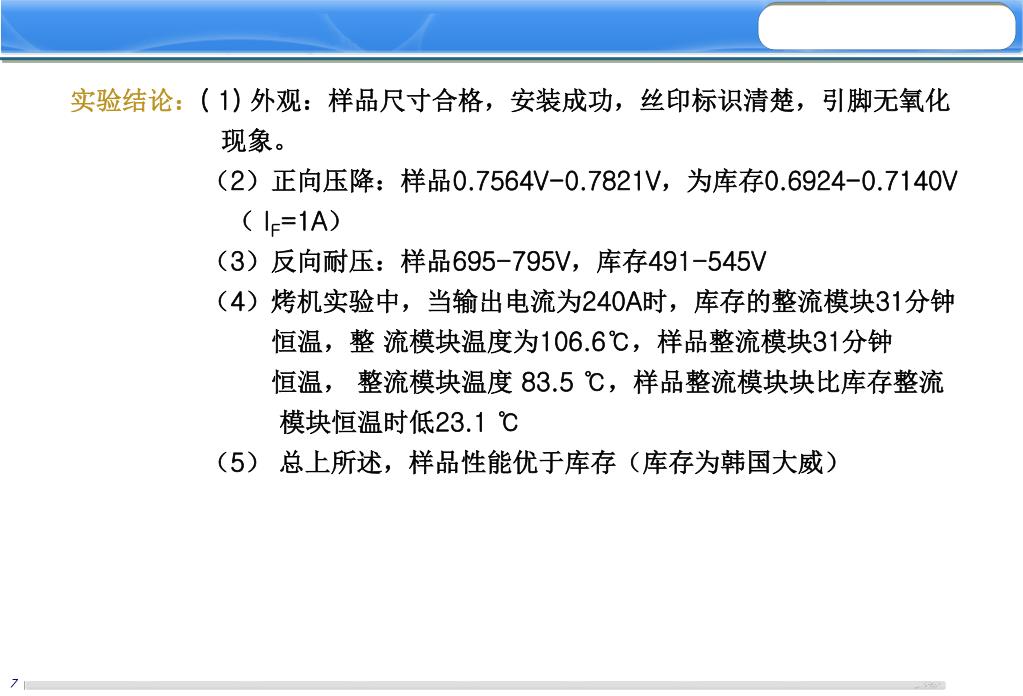

  7. 实验结论：( 1) 外观：样品尺寸合格，安装成功，丝印标识清楚，引脚无氧化 现象。 （2）正向压降：样品0.7564V-0.7821V，为库存0.6924-0.7140V （ IF=1A） （3）反向耐压：样品695-795V，库存491-545V （4）烤机实验中，当输出电流为240A时，库存的整流模块31分钟 恒温，整 流模块温度为106.6℃，样品整流模块31分钟 恒温， 整流模块温度 83.5 ℃，样品整流模块块比库存整流 模块恒温时低23.1 ℃ （5） 总上所述，样品性能优于库存（库存为韩国大威）

  8. 结 束 谢 谢

More Related
