臺南市都市發展資訊系統 資料庫建置計畫 期末簡報

1. 臺南市都市發展資訊系統資料庫建置計畫期末簡報臺南市都市發展資訊系統資料庫建置計畫期末簡報 • 報告人：郭英俊 老師 • 日 期：94年7月20日

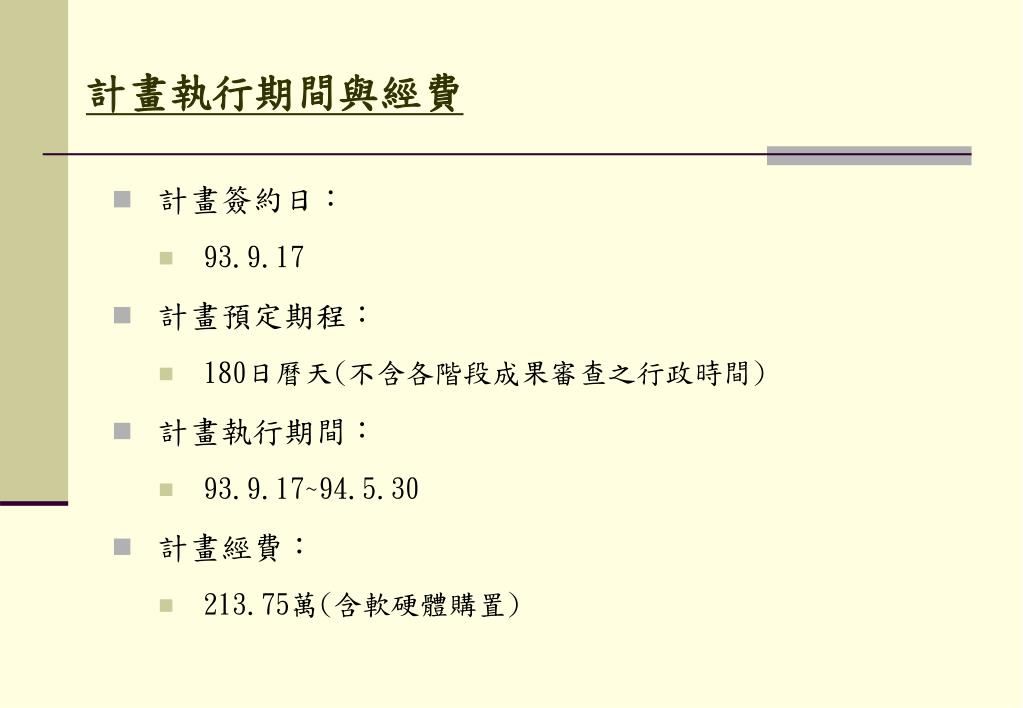

2. 計畫執行期間與經費 • 計畫簽約日： • 93.9.17 • 計畫預定期程： • 180日曆天(不含各階段成果審查之行政時間) • 計畫執行期間： • 93.9.17~94.5.30 • 計畫經費： • 213.75萬(含軟硬體購置)

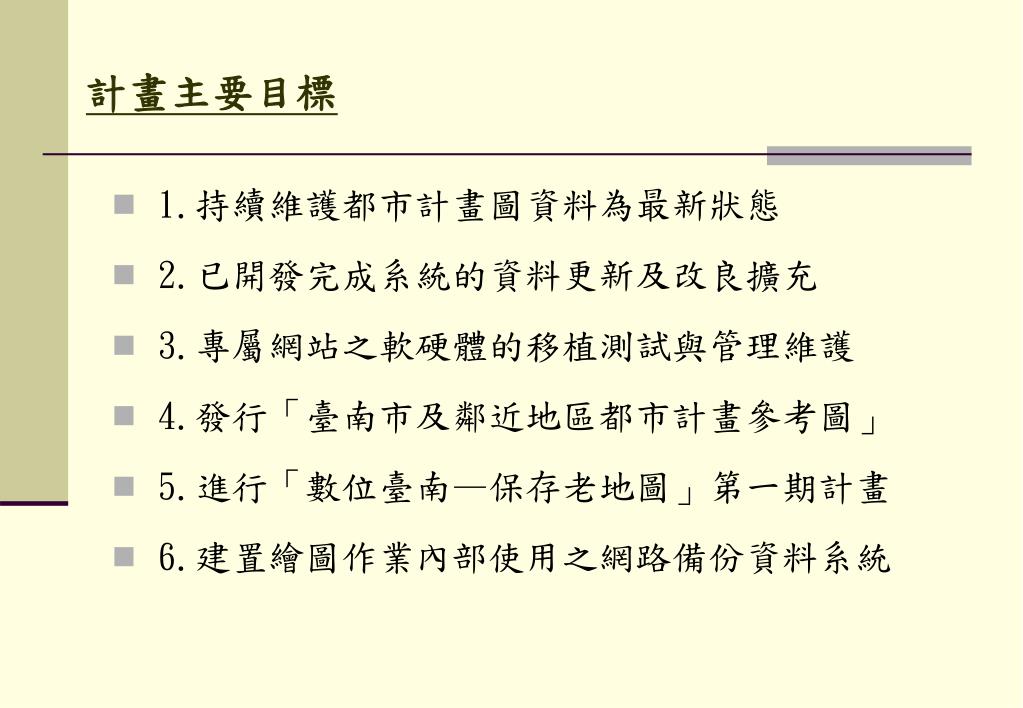

3. 計畫主要目標 • 1.持續維護都市計畫圖資料為最新狀態 • 2.已開發完成系統的資料更新及改良擴充 • 3.專屬網站之軟硬體的移植測試與管理維護 • 4.發行「臺南市及鄰近地區都市計畫參考圖」 • 5.進行「數位臺南—保存老地圖」第一期計畫 • 6.建置繪圖作業內部使用之網路備份資料系統

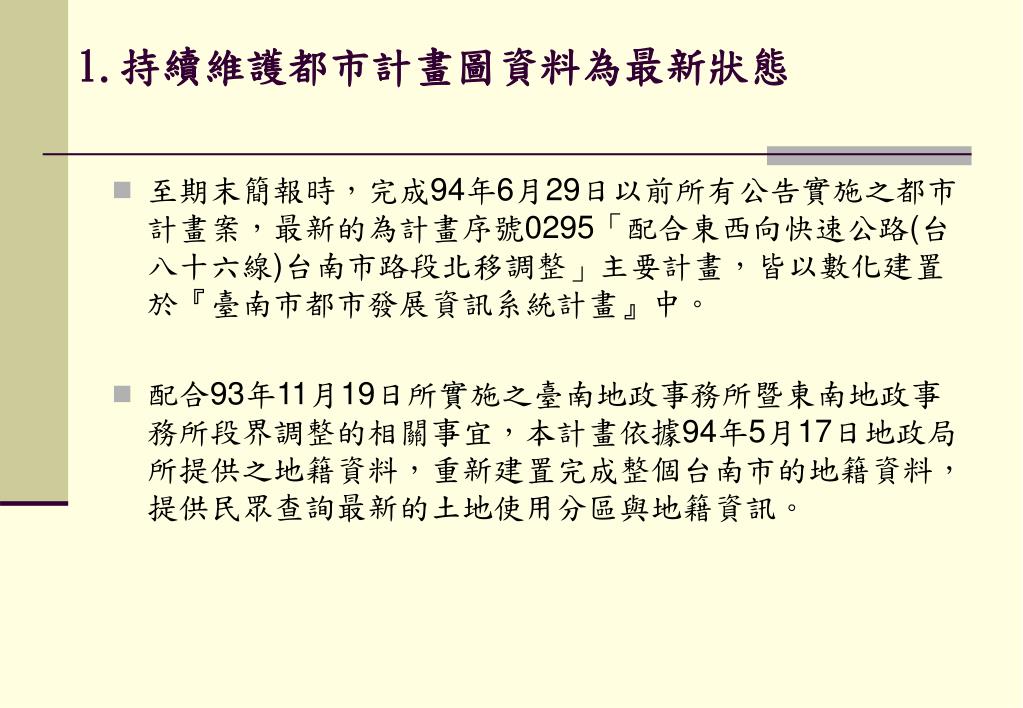

4. 1.持續維護都市計畫圖資料為最新狀態 • 至期末簡報時，完成94年6月29日以前所有公告實施之都市計畫案，最新的為計畫序號0295「配合東西向快速公路(台八十六線)台南市路段北移調整」主要計畫，皆以數化建置於『臺南市都市發展資訊系統計畫』中。 • 配合93年11月19日所實施之臺南地政事務所暨東南地政事務所段界調整的相關事宜，本計畫依據94年5月17日地政局所提供之地籍資料，重新建置完成整個台南市的地籍資料，提供民眾查詢最新的土地使用分區與地籍資訊。

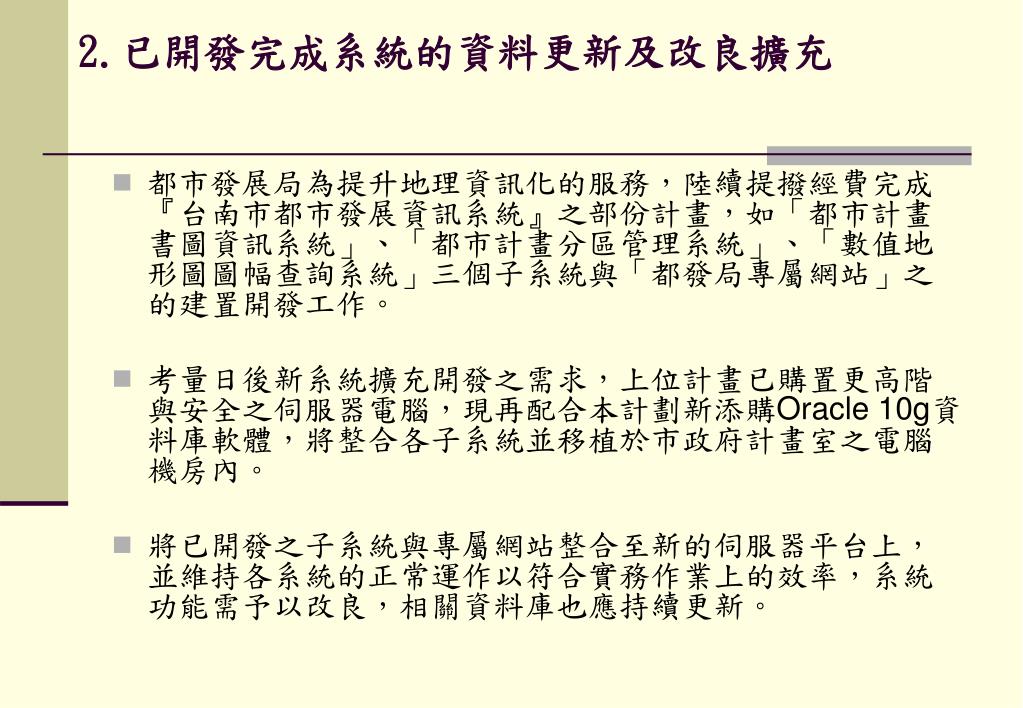

5. 2.已開發完成系統的資料更新及改良擴充 • 都市發展局為提升地理資訊化的服務，陸續提撥經費完成『台南市都市發展資訊系統』之部份計畫，如「都市計畫書圖資訊系統」、「都市計畫分區管理系統」、「數值地形圖圖幅查詢系統」三個子系統與「都發局專屬網站」之的建置開發工作。 • 考量日後新系統擴充開發之需求，上位計畫已購置更高階與安全之伺服器電腦，現再配合本計劃新添購Oracle 10g資料庫軟體，將整合各子系統並移植於市政府計畫室之電腦機房內。 • 將已開發之子系統與專屬網站整合至新的伺服器平台上，並維持各系統的正常運作以符合實務作業上的效率，系統功能需予以改良，相關資料庫也應持續更新。

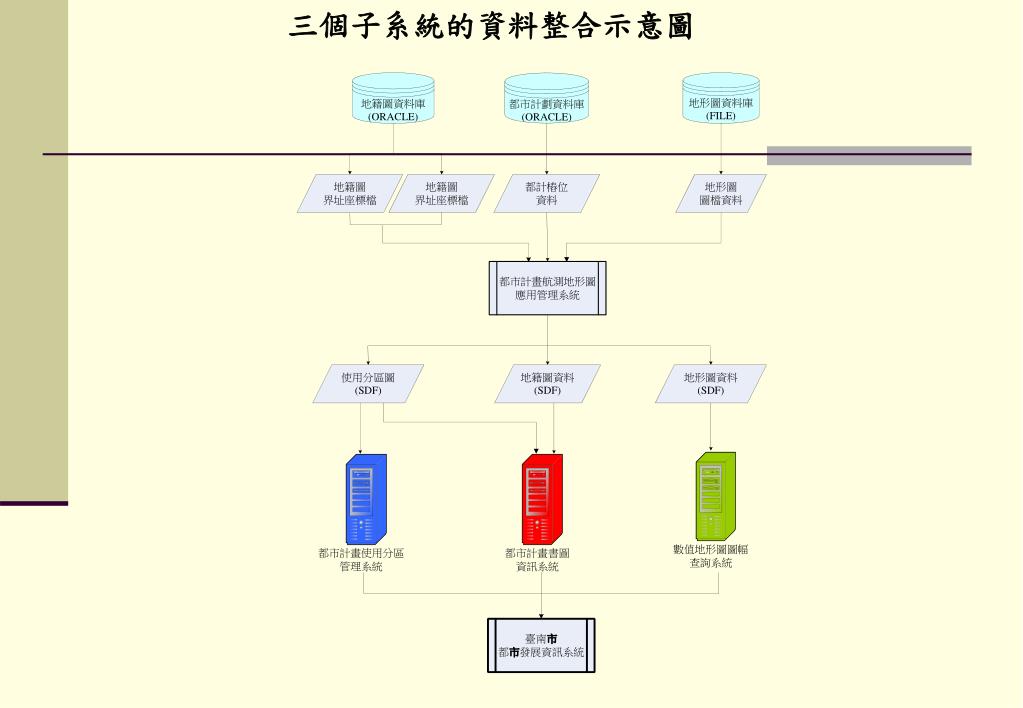

6. 三個子系統的資料整合示意圖

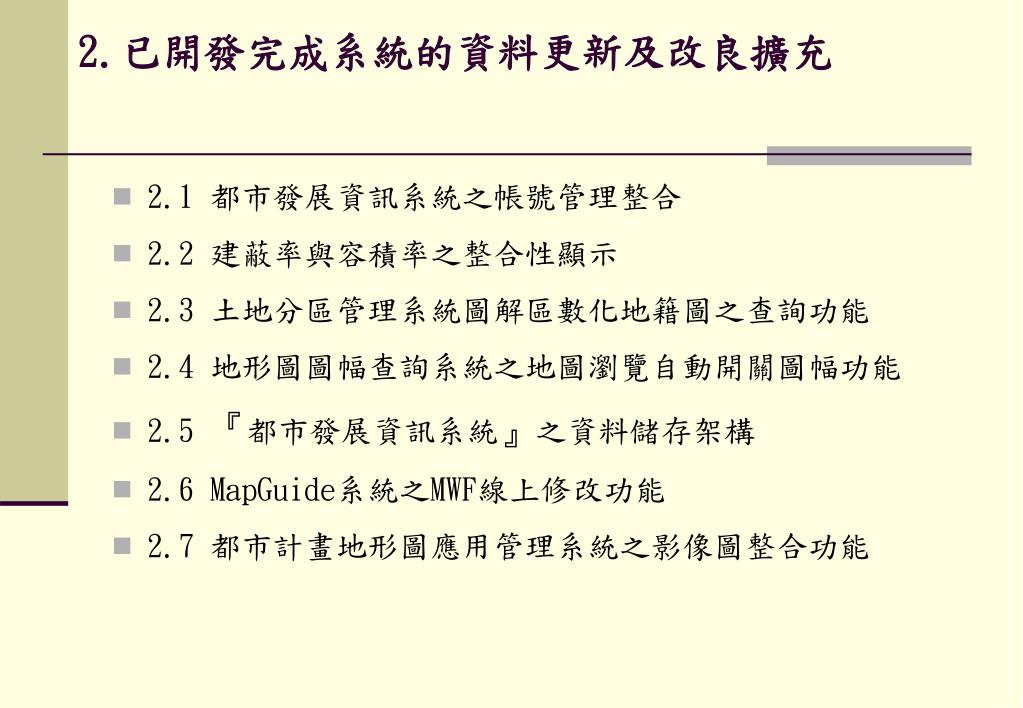

7. 2.已開發完成系統的資料更新及改良擴充 • 2.1 都市發展資訊系統之帳號管理整合 • 2.2 建蔽率與容積率之整合性顯示 • 2.3 土地分區管理系統圖解區數化地籍圖之查詢功能 • 2.4 地形圖圖幅查詢系統之地圖瀏覽自動開關圖幅功能 • 2.5 『都市發展資訊系統』之資料儲存架構 • 2.6 MapGuide系統之MWF線上修改功能 • 2.7 都市計畫地形圖應用管理系統之影像圖整合功能

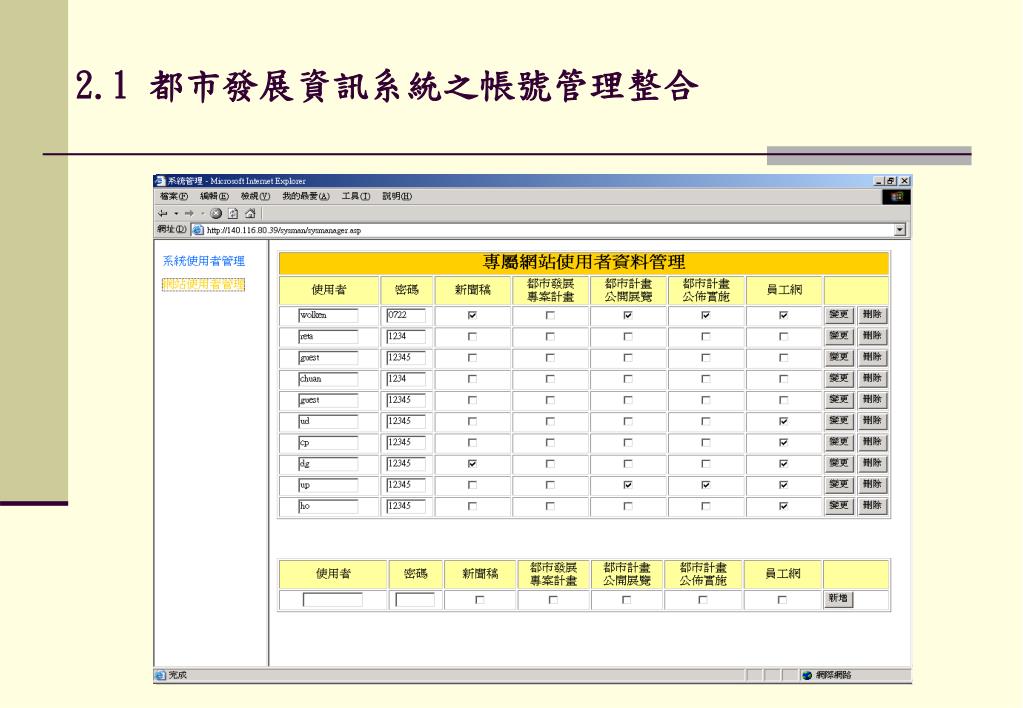

8. 2.1 都市發展資訊系統之帳號管理整合

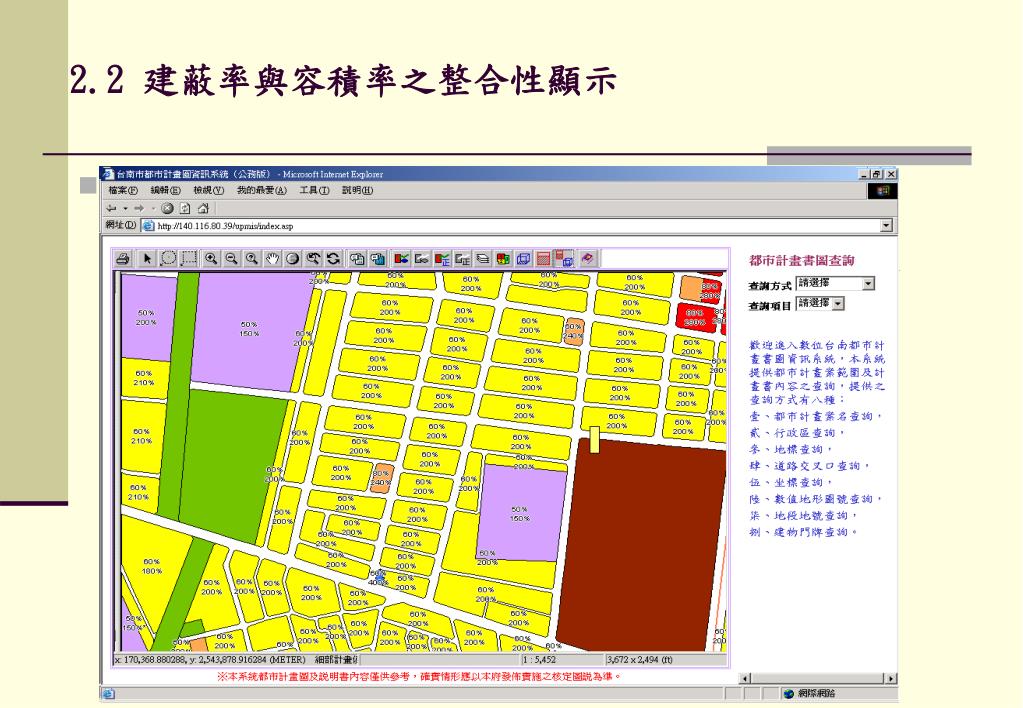

9. 2.2 建蔽率與容積率之整合性顯示 • 更方便顯示單筆宗地之建蔽率與容積率之註記，本計畫將之前分別顯示註記之建蔽率與容積率兩種資料整合於單一圖層中，如此使用者不必切換功能鍵即可同時獲取宗地之建蔽率與容積率。

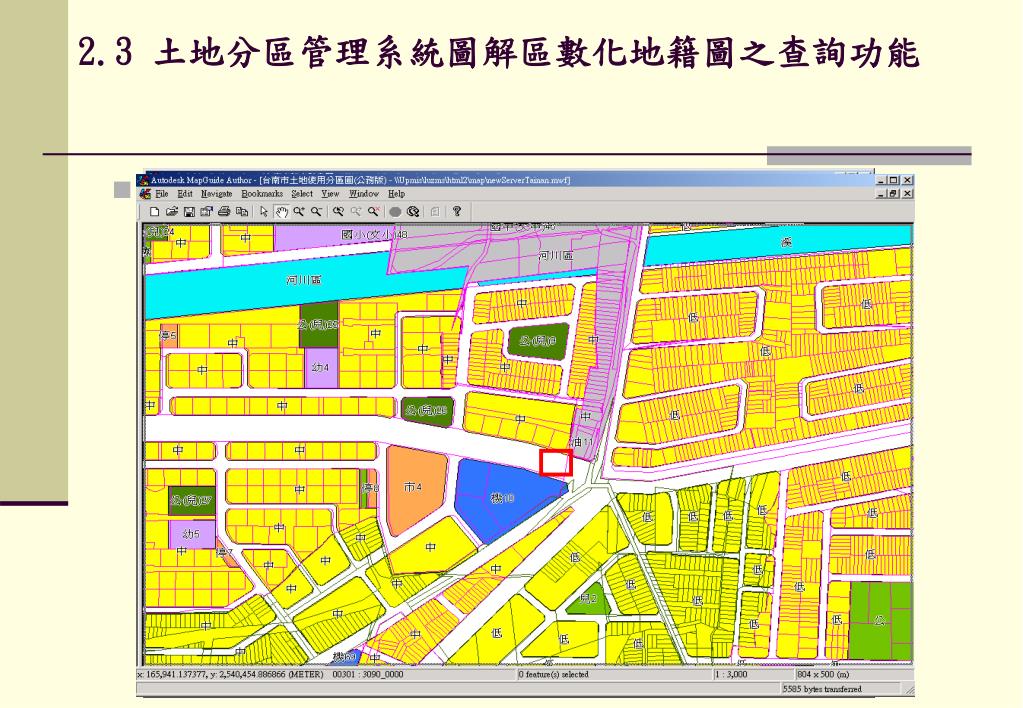

10. 2.3 土地分區管理系統圖解區數化地籍圖之查詢功能 • 「都市計畫書圖資訊系統」及「都市使用分區管理系統」兩系統現階段所使用之地籍圖皆為數值區的檔案，為提供更完整的地籍圖查詢相關服務，本計畫遵循2004.11.17「都發局專屬網站及各相關網頁內容整合研討會」決定，將圖解區的地籍圖檔一併整合至上述兩個系統中以供使用者查詢。

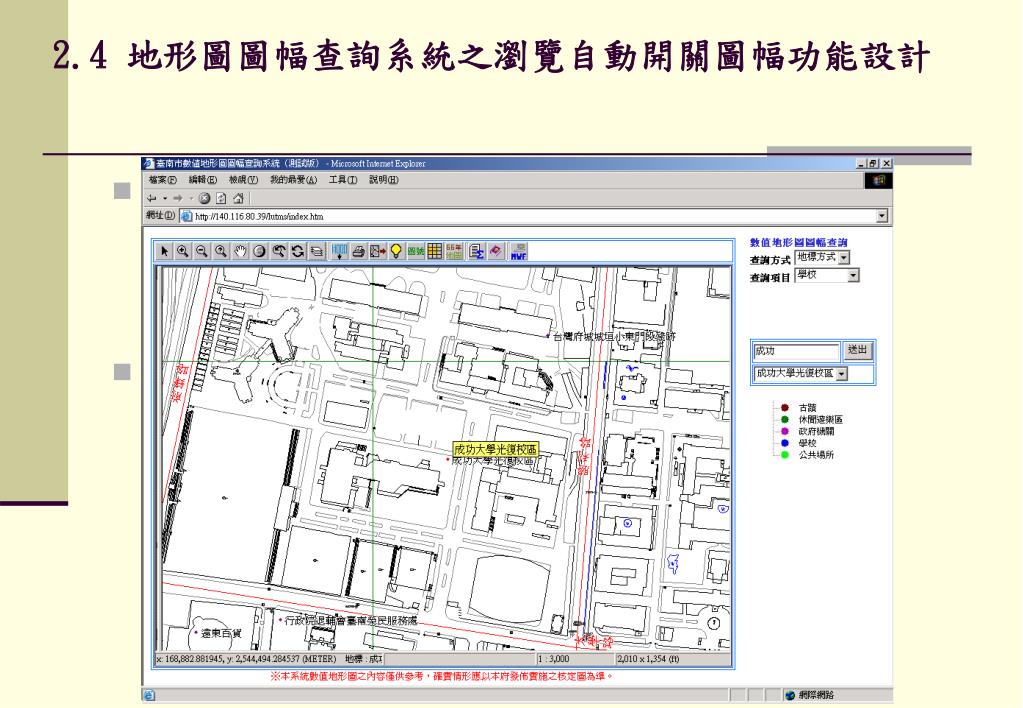

11. 2.4 地形圖圖幅查詢系統之瀏覽自動開關圖幅功能設計 • 地形圖查詢系統之前提供的功能為只顯示使用者指定特定圖號的地形圖，如再經平移或縮放後，因其鄰圖未自動開啟，會造成該圖幅外圍皆為空白之現象。 • 為使地圖瀏覽更加流暢，本計畫設計了一鄰圖自動開關的處理流程以改良地圖顯示的操作介面，對地圖查詢更有效率。

12. 2.5『都市發展資訊系統』之資料儲存架構

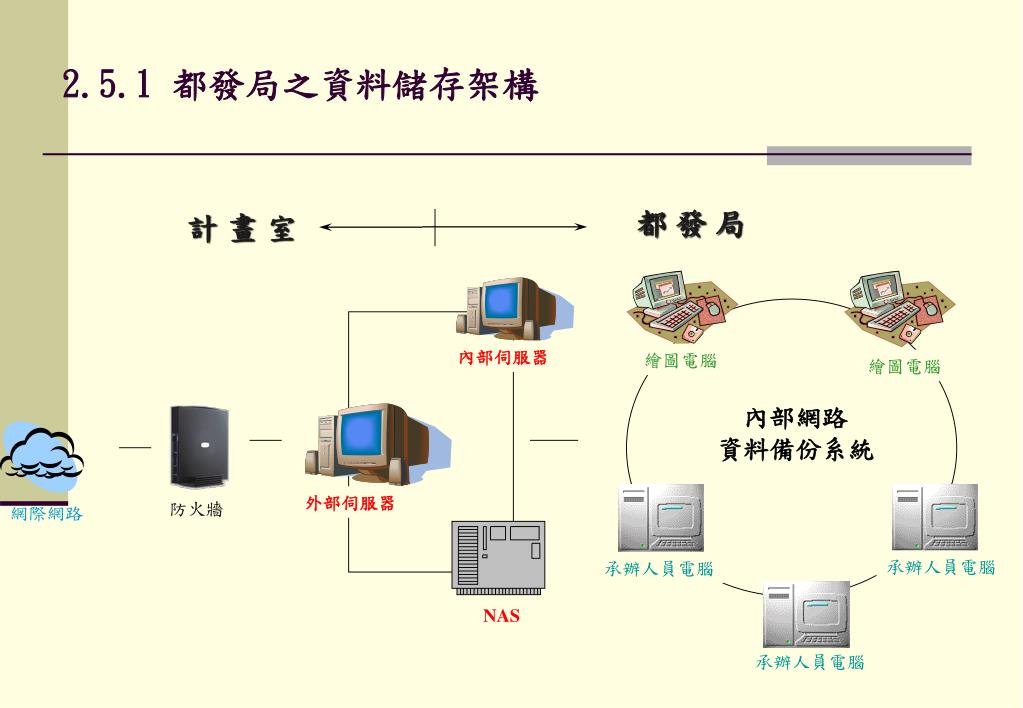

13. 網際網路 2.5.1 都發局之資料儲存架構 都 發 局 計 畫 室 內部伺服器 繪圖電腦 繪圖電腦 內部網路 資料備份系統 外部伺服器 防火牆 承辦人員電腦 承辦人員電腦 NAS 承辦人員電腦

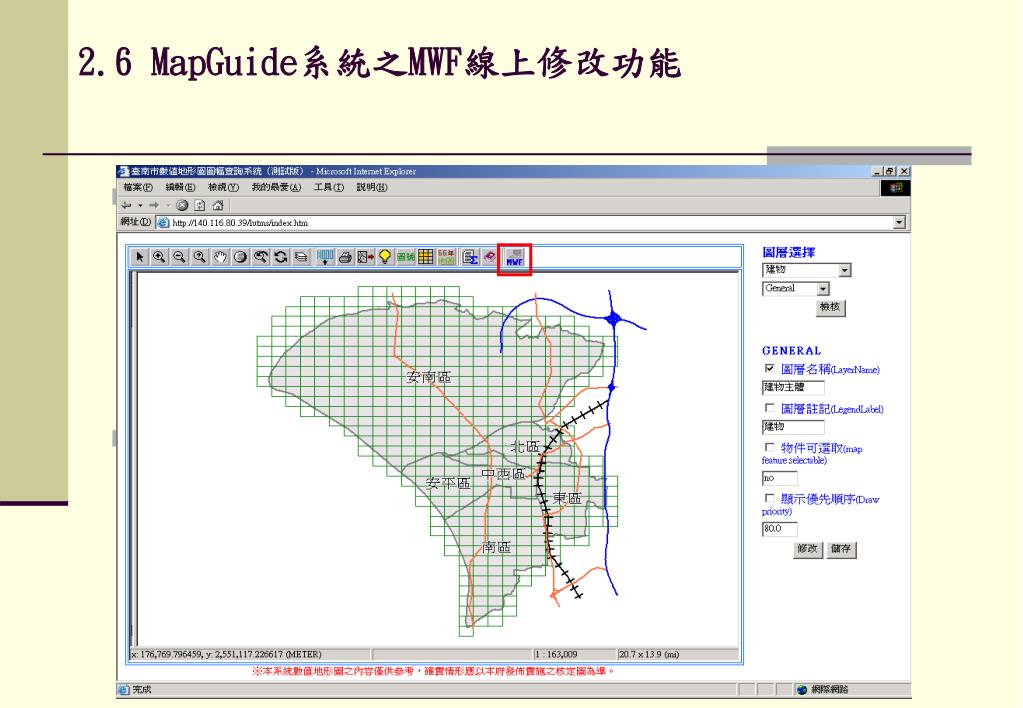

14. 2.6 MapGuide系統之MWF線上修改功能 • 為因應都發局未來硬體之擴充性，本計畫也提供了MapGuide系統之MWF線上修改功能，可依硬體配置狀況調整各子系統圖檔之放置位置，甚至可進一步修改特定圖層之顯示比例、顯示樣式等。 • MWF中圖層可供修改的細部設定分為四大類： • General - 顯示圖層名稱、顯示順序等。 • Data Sources - 來源資料夾、伺服器位址、註記欄位等。 • Styles - 顯示比例範圍。 • Security - 存取帳號/密碼控制。

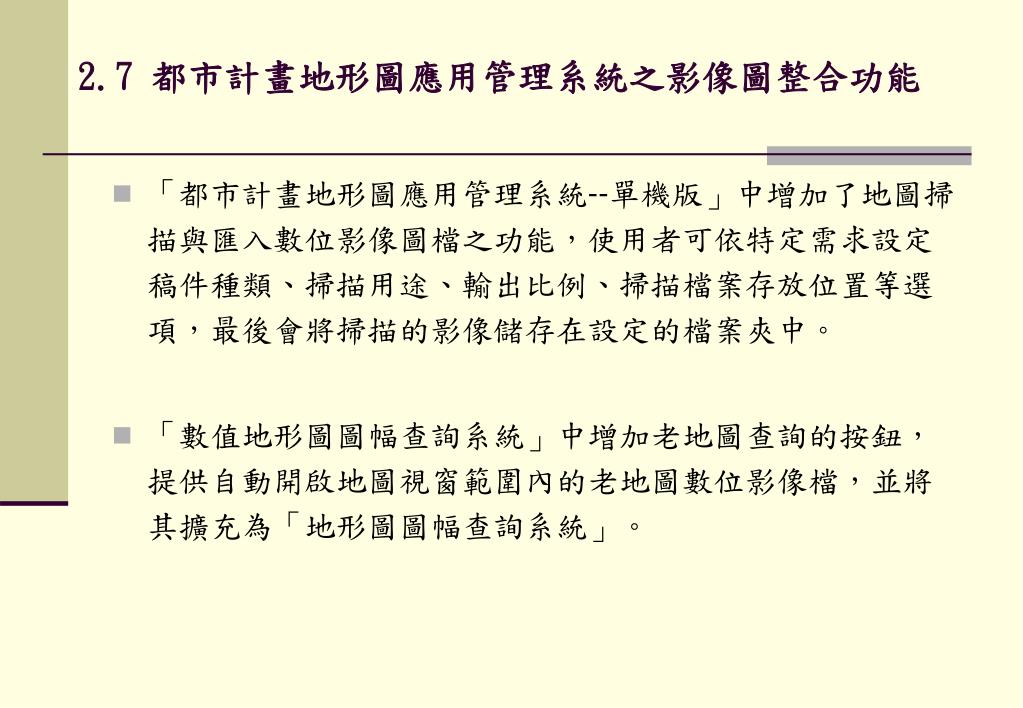

15. 2.7 都市計畫地形圖應用管理系統之影像圖整合功能 • 「都市計畫地形圖應用管理系統--單機版」中增加了地圖掃描與匯入數位影像圖檔之功能，使用者可依特定需求設定稿件種類、掃描用途、輸出比例、掃描檔案存放位置等選項，最後會將掃描的影像儲存在設定的檔案夾中。 • 「數值地形圖圖幅查詢系統」中增加老地圖查詢的按鈕，提供自動開啟地圖視窗範圍內的老地圖數位影像檔，並將其擴充為「地形圖圖幅查詢系統」。

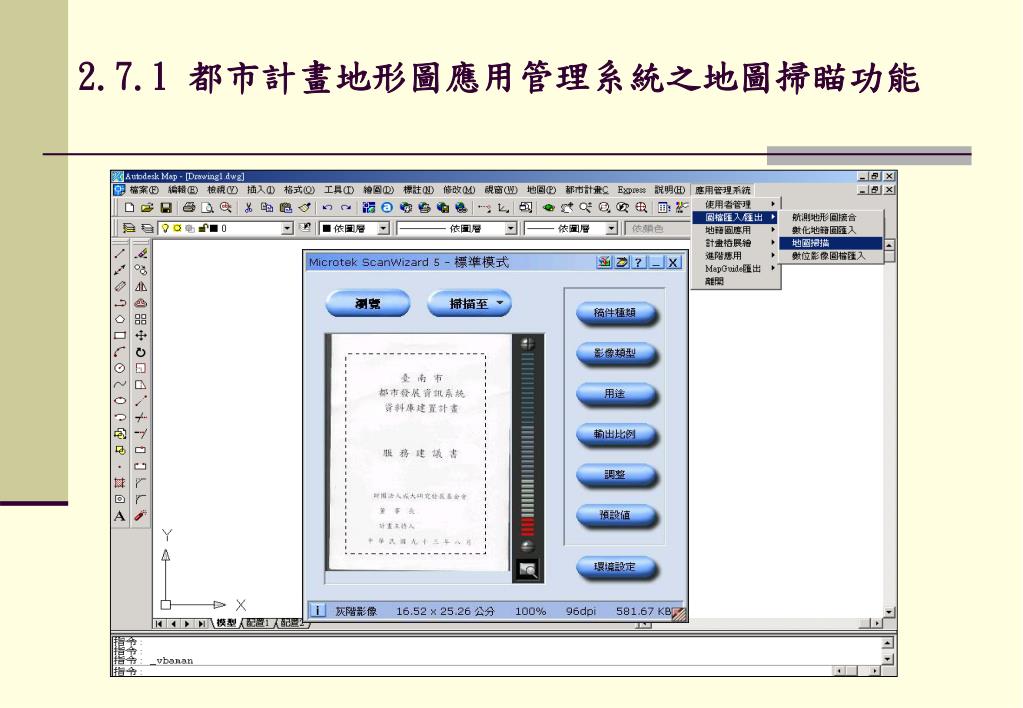

16. 2.7.1 都市計畫地形圖應用管理系統之地圖掃瞄功能

17. 2.7.2 數值地形圖圖幅查詢系統老地圖查詢功能

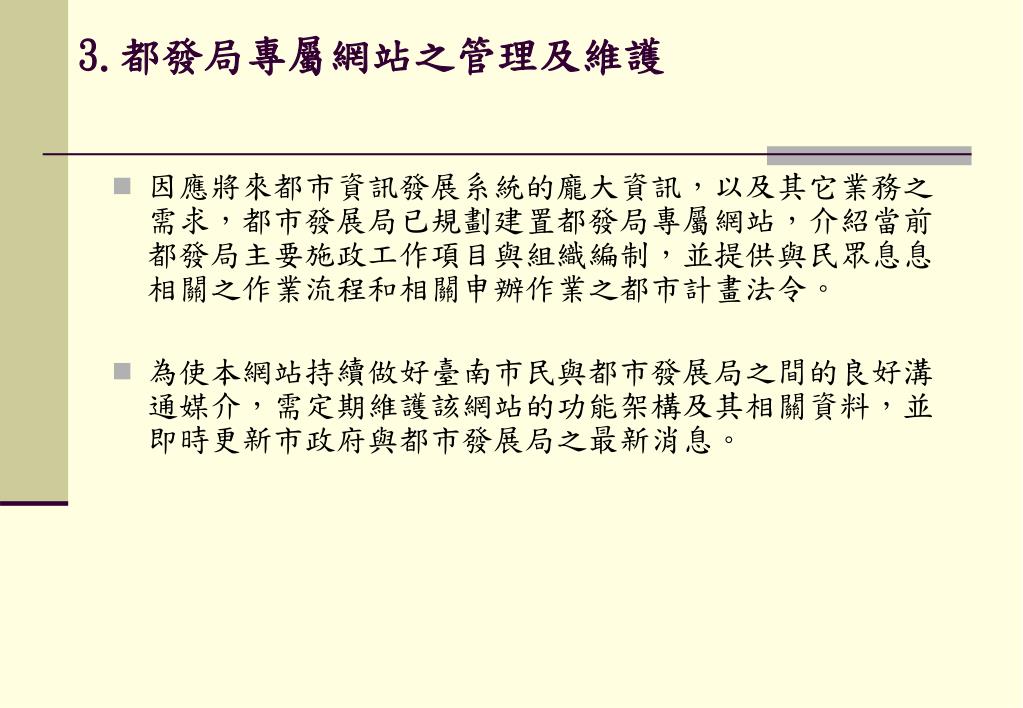

18. 3.都發局專屬網站之管理及維護 • 因應將來都市資訊發展系統的龐大資訊，以及其它業務之需求，都市發展局已規劃建置都發局專屬網站，介紹當前都發局主要施政工作項目與組織編制，並提供與民眾息息相關之作業流程和相關申辦作業之都市計畫法令。 • 為使本網站持續做好臺南市民與都市發展局之間的良好溝通媒介，需定期維護該網站的功能架構及其相關資料，並即時更新市政府與都市發展局之最新消息。

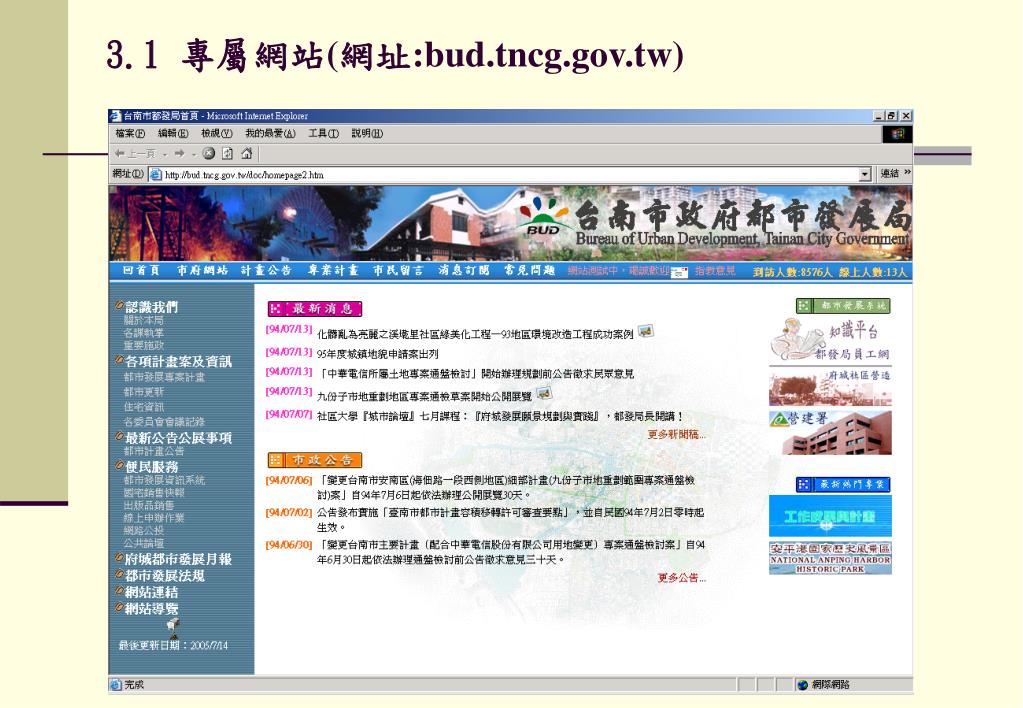

19. 3.1 專屬網站(網址:bud.tncg.gov.tw)

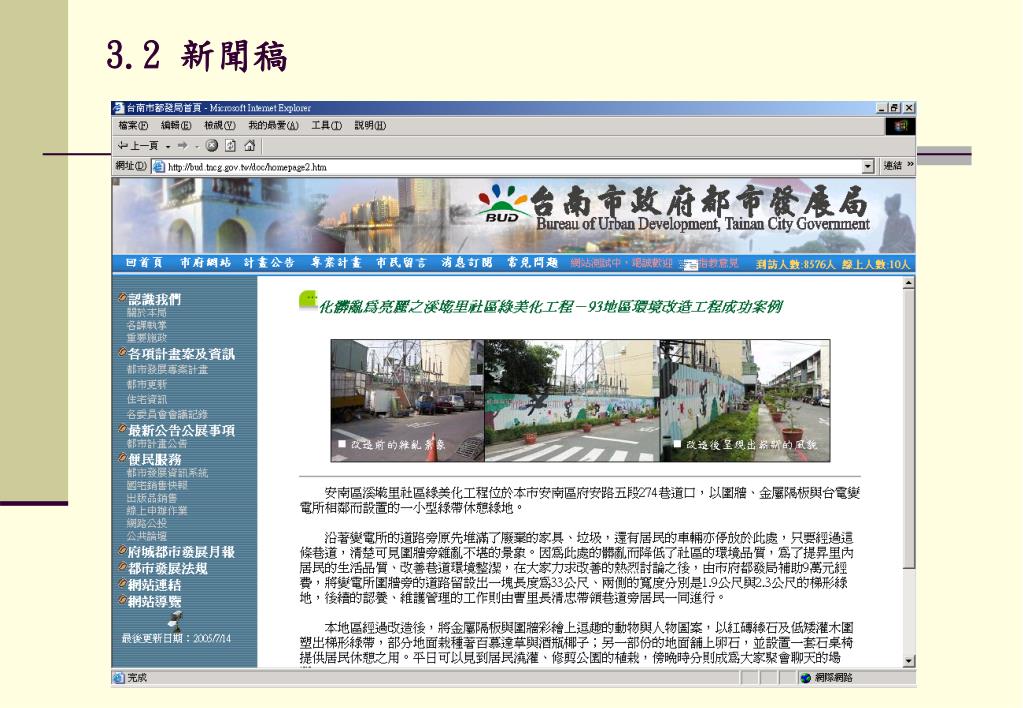

20. 3.2 新聞稿

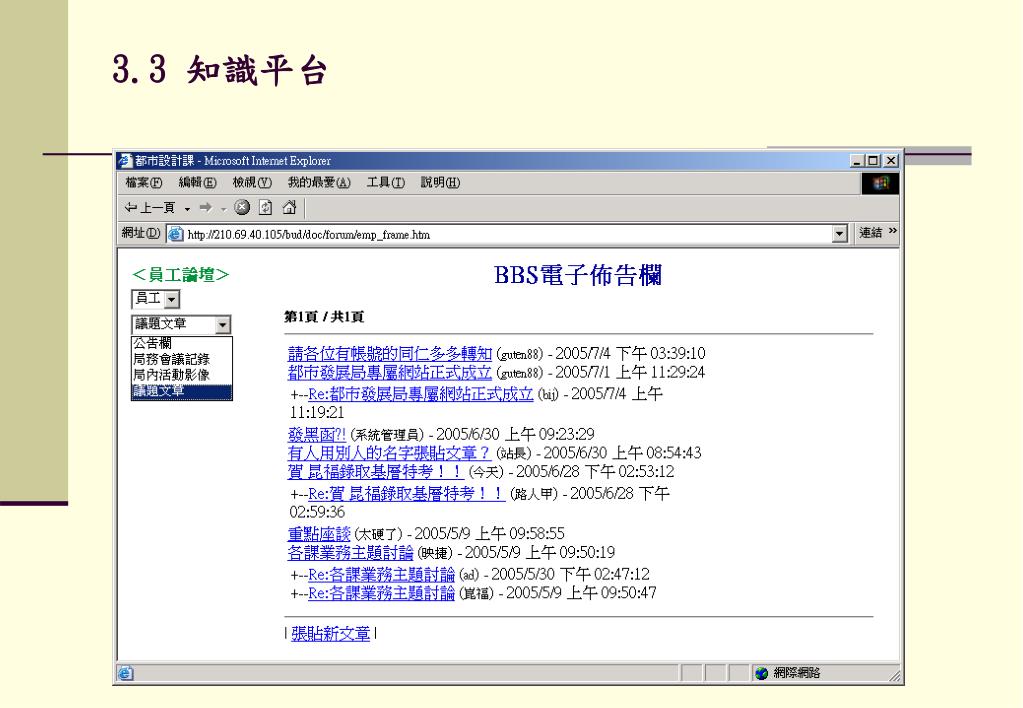

21. 3.3 知識平台

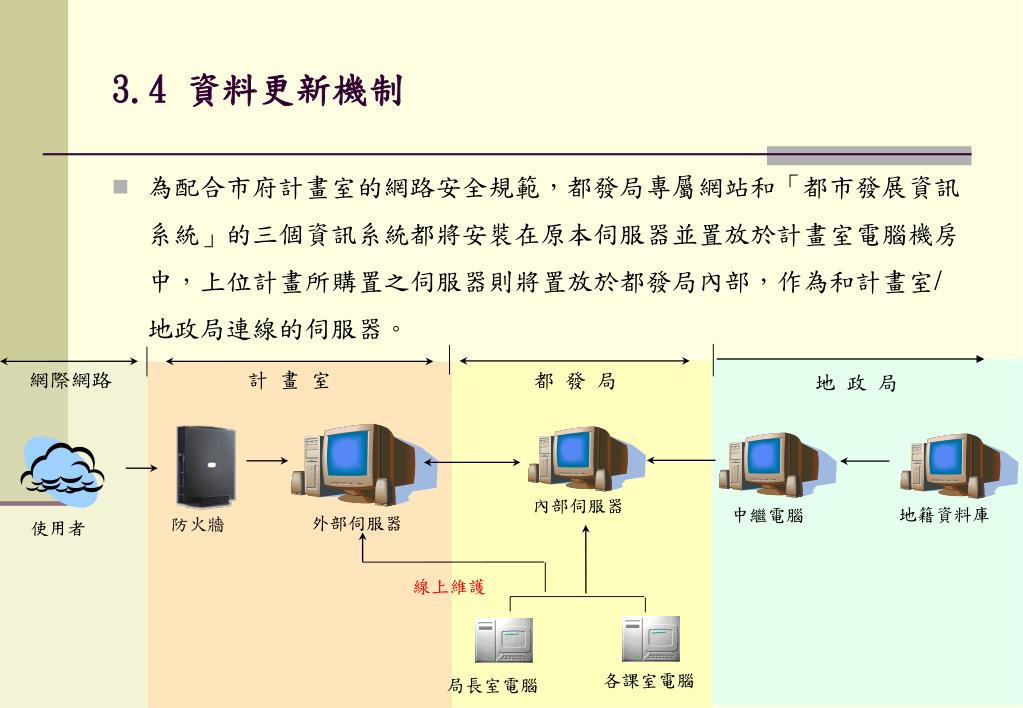

22. 使用者 3.4 資料更新機制 • 為配合市府計畫室的網路安全規範，都發局專屬網站和「都市發展資訊系統」的三個資訊系統都將安裝在原本伺服器並置放於計畫室電腦機房中，上位計畫所購置之伺服器則將置放於都發局內部，作為和計畫室/地政局連線的伺服器。 網際網路 計 畫 室 都 發 局 地 政 局 內部伺服器 地籍資料庫 中繼電腦 外部伺服器 防火牆 線上維護 各課室電腦 局長室電腦

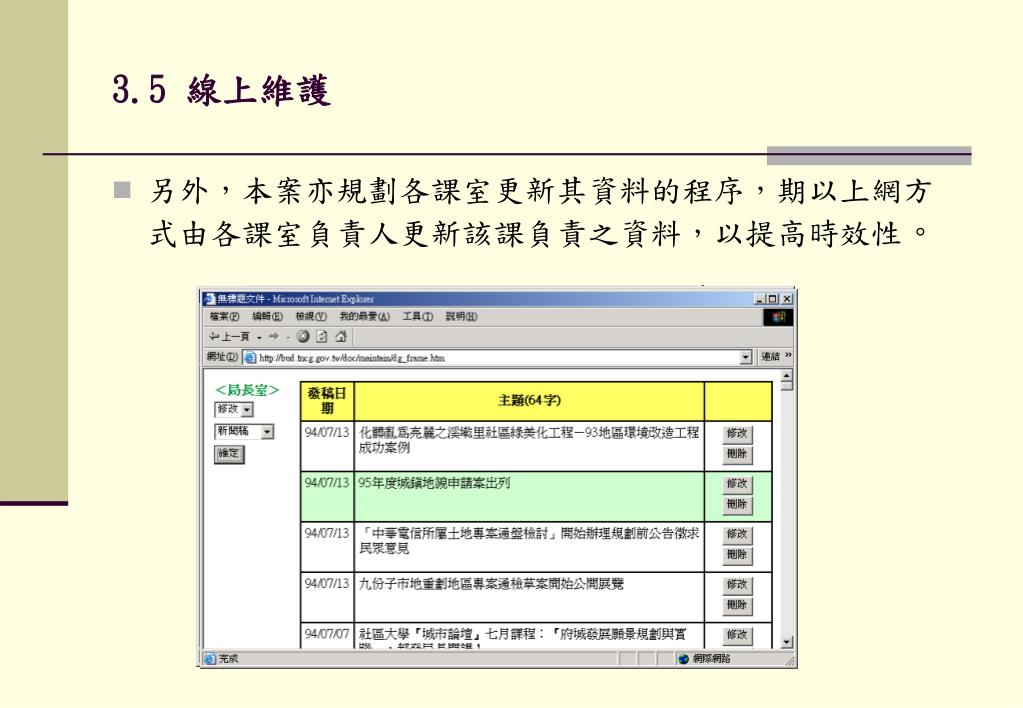

23. 3.5 線上維護 • 另外，本案亦規劃各課室更新其資料的程序，期以上網方式由各課室負責人更新該課負責之資料，以提高時效性。

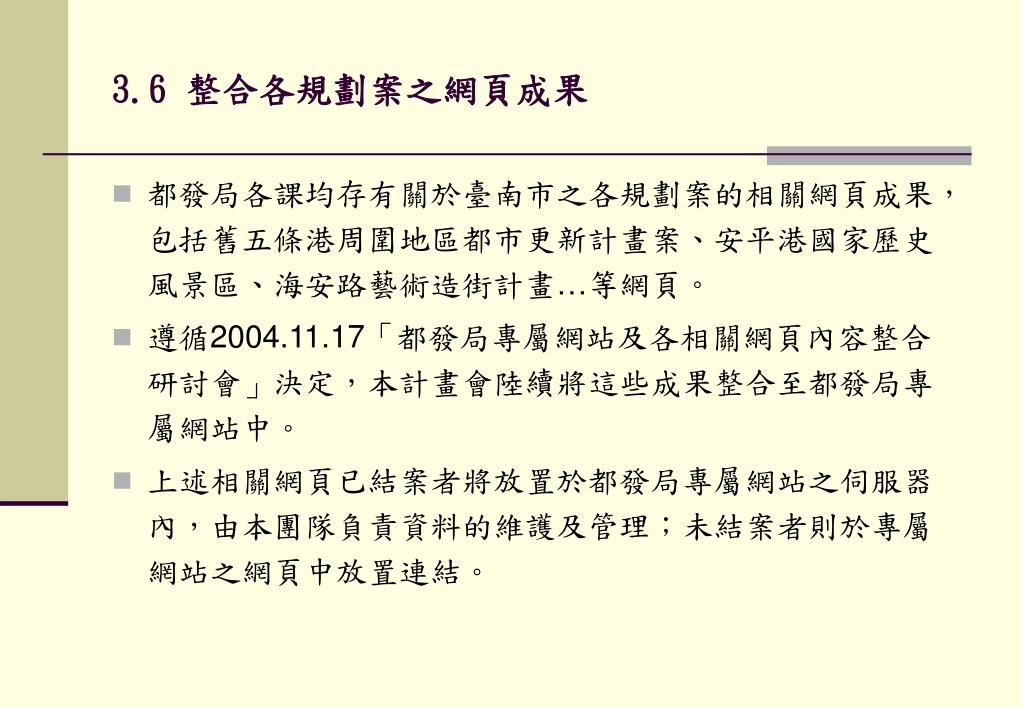

24. 3.6 整合各規劃案之網頁成果 • 都發局各課均存有關於臺南市之各規劃案的相關網頁成果，包括舊五條港周圍地區都市更新計畫案、安平港國家歷史風景區、海安路藝術造街計畫…等網頁。 • 遵循2004.11.17「都發局專屬網站及各相關網頁內容整合研討會」決定，本計畫會陸續將這些成果整合至都發局專屬網站中。 • 上述相關網頁已結案者將放置於都發局專屬網站之伺服器內，由本團隊負責資料的維護及管理；未結案者則於專屬網站之網頁中放置連結。

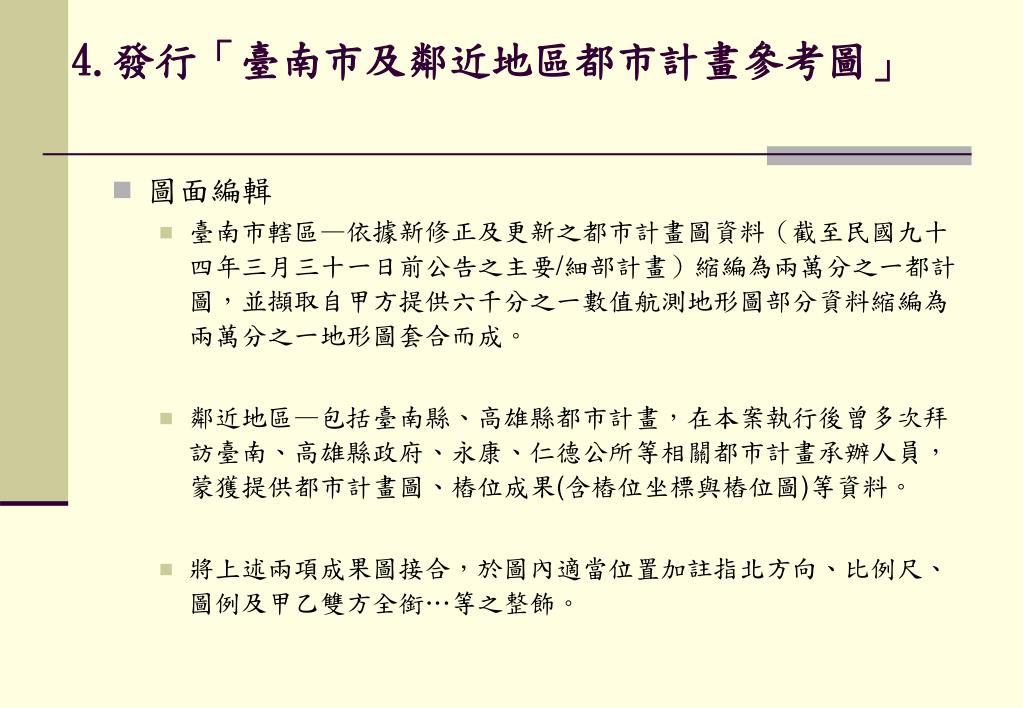

25. 4.發行「臺南市及鄰近地區都市計畫參考圖」 • 圖面編輯 • 臺南市轄區—依據新修正及更新之都市計畫圖資料（截至民國九十四年三月三十一日前公告之主要/細部計畫）縮編為兩萬分之一都計圖，並擷取自甲方提供六千分之一數值航測地形圖部分資料縮編為兩萬分之一地形圖套合而成。 • 鄰近地區—包括臺南縣、高雄縣都市計畫，在本案執行後曾多次拜訪臺南、高雄縣政府、永康、仁德公所等相關都市計畫承辦人員，蒙獲提供都市計畫圖、樁位成果(含樁位坐標與樁位圖)等資料。 • 將上述兩項成果圖接合，於圖內適當位置加註指北方向、比例尺、圖例及甲乙雙方全銜…等之整飾。

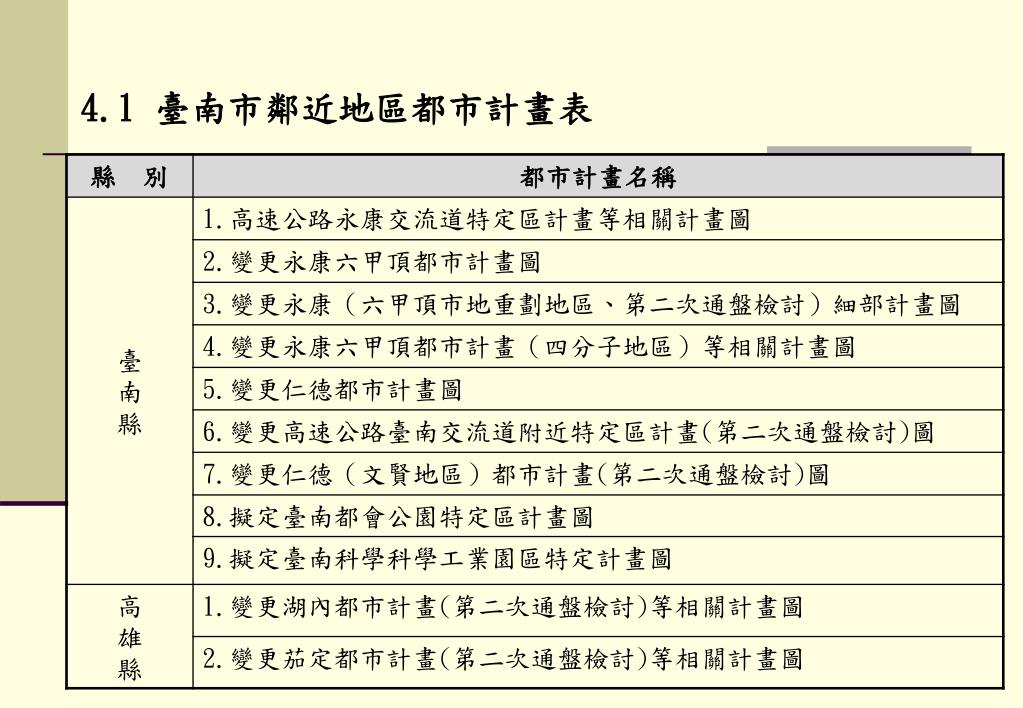

26. 4.1 臺南市鄰近地區都市計畫表

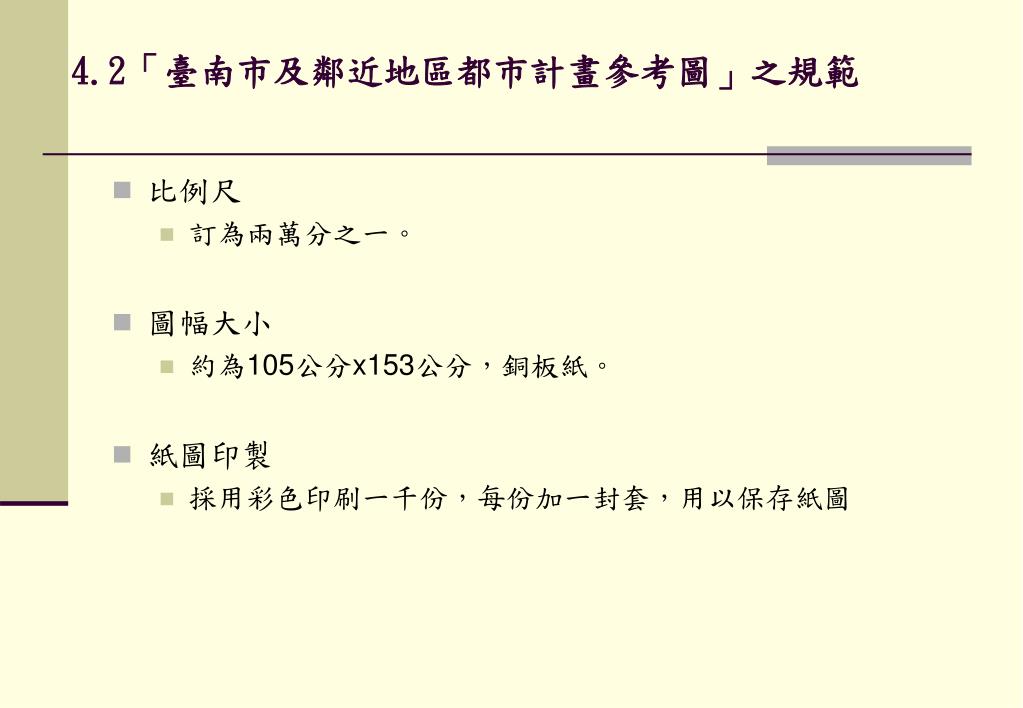

27. 4.2「臺南市及鄰近地區都市計畫參考圖」之規範4.2「臺南市及鄰近地區都市計畫參考圖」之規範 • 比例尺 • 訂為兩萬分之一。 • 圖幅大小 • 約為105公分x153公分，銅板紙。 • 紙圖印製 • 採用彩色印刷一千份，每份加一封套，用以保存紙圖

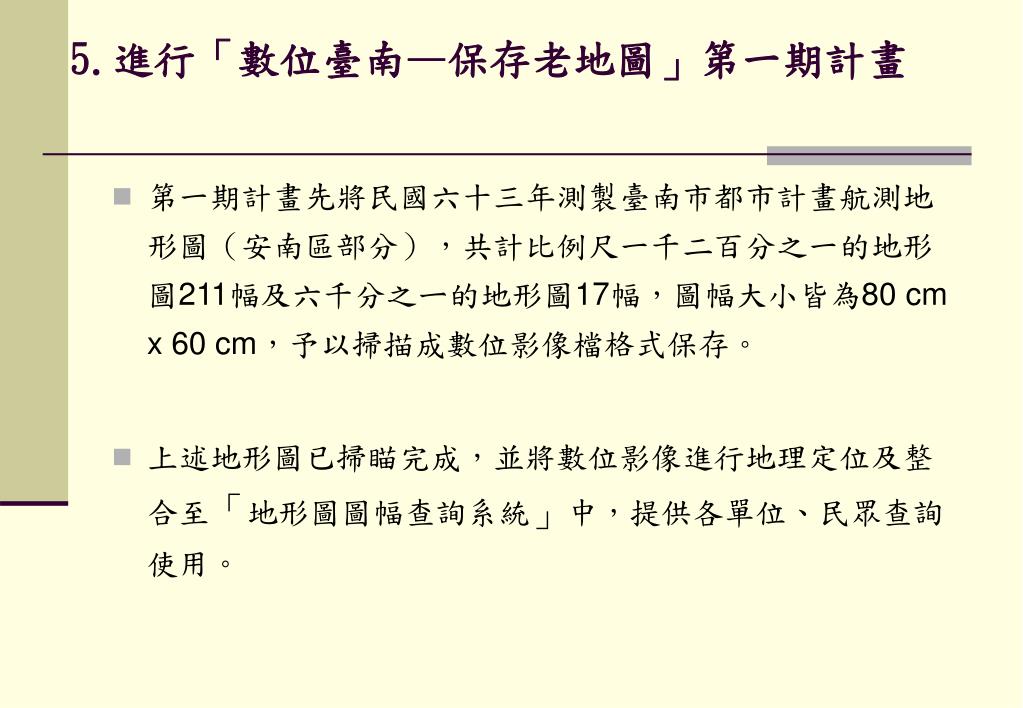

29. 5.進行「數位臺南—保存老地圖」第一期計畫 • 第一期計畫先將民國六十三年測製臺南市都市計畫航測地形圖（安南區部分），共計比例尺一千二百分之一的地形圖211幅及六千分之ㄧ的地形圖17幅，圖幅大小皆為80 cm x 60 cm，予以掃描成數位影像檔格式保存。 • 上述地形圖已掃瞄完成，並將數位影像進行地理定位及整合至「地形圖圖幅查詢系統」中，提供各單位、民眾查詢使用。

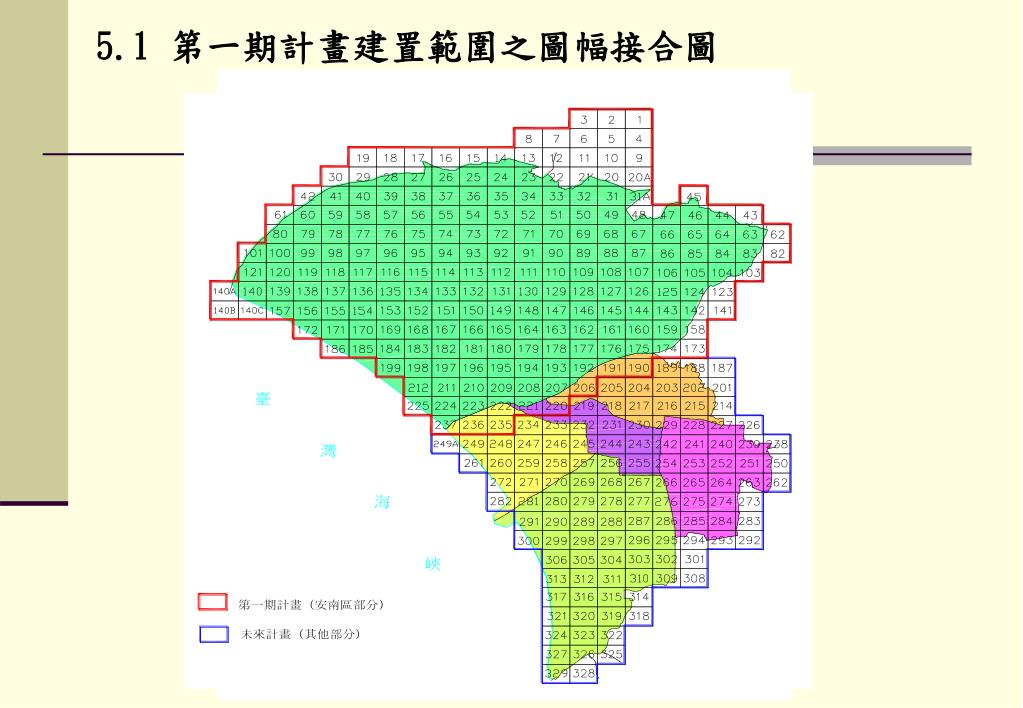

30. 5.1 第一期計畫建置範圍之圖幅接合圖

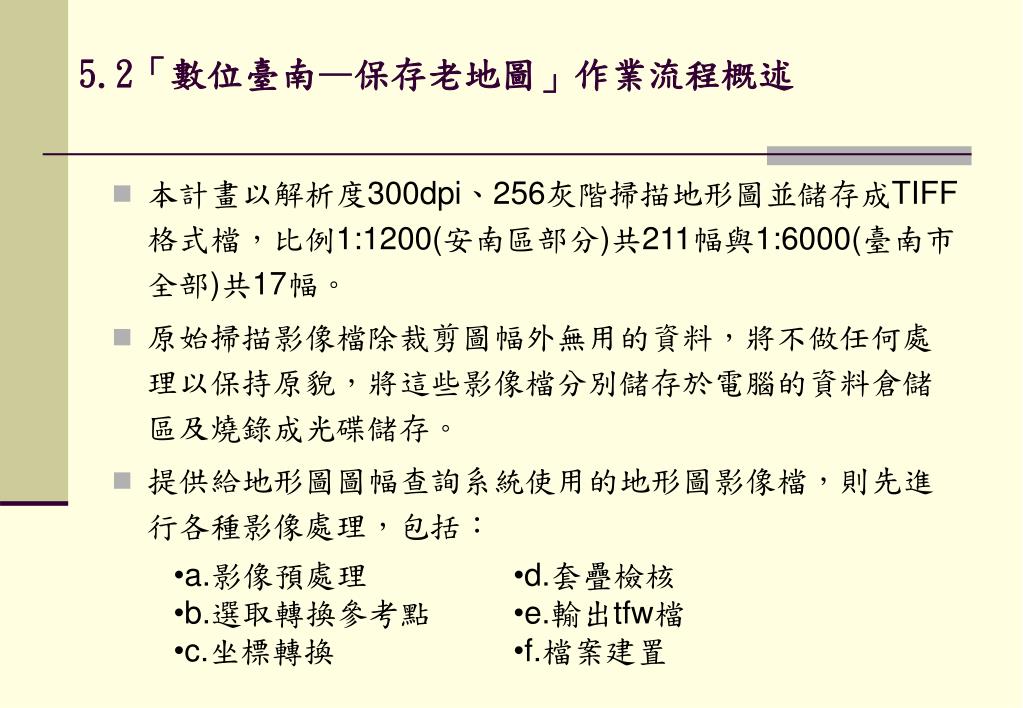

31. 5.2「數位臺南—保存老地圖」作業流程概述 • 本計畫以解析度300dpi、256灰階掃描地形圖並儲存成TIFF格式檔，比例1:1200(安南區部分)共211幅與1:6000(臺南市全部)共17幅。 • 原始掃描影像檔除裁剪圖幅外無用的資料，將不做任何處理以保持原貌，將這些影像檔分別儲存於電腦的資料倉儲區及燒錄成光碟儲存。 • 提供給地形圖圖幅查詢系統使用的地形圖影像檔，則先進行各種影像處理，包括： • a.影像預處理 • b.選取轉換參考點 • c.坐標轉換 • d.套疊檢核 • e.輸出tfw檔 • f.檔案建置

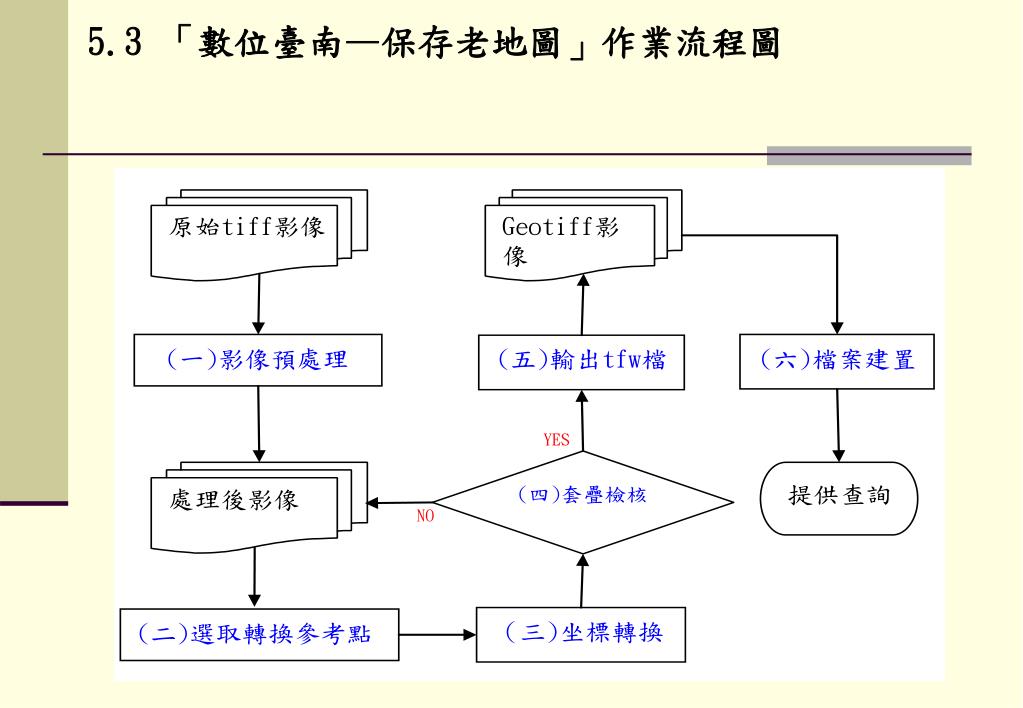

32. 5.3 「數位臺南—保存老地圖」作業流程圖

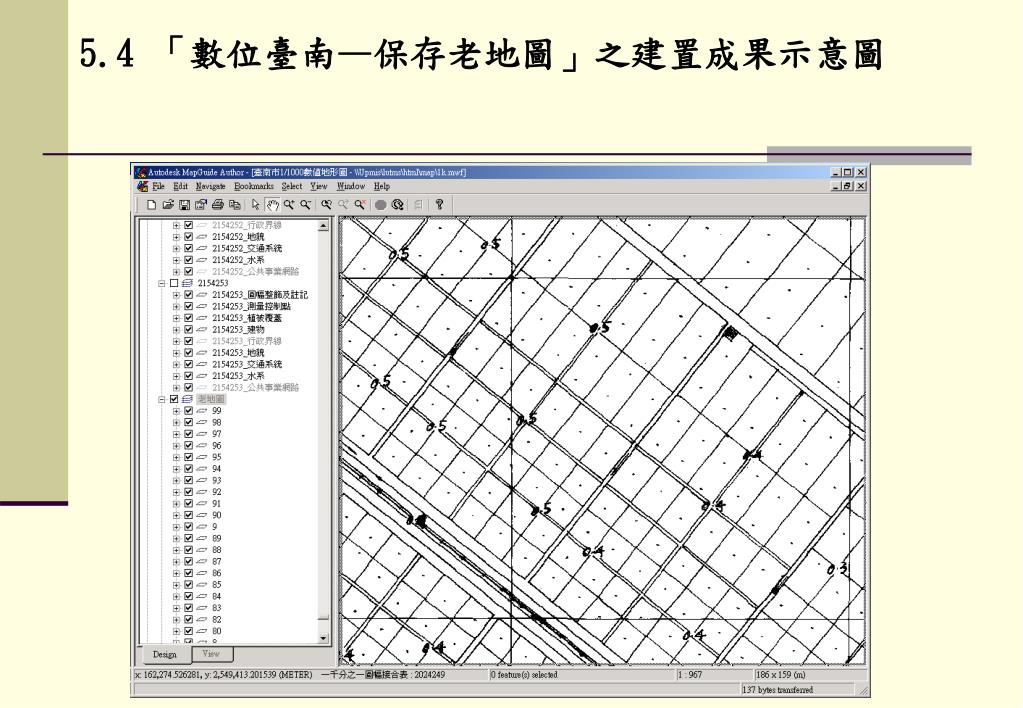

33. 5.4 「數位臺南—保存老地圖」之建置成果示意圖

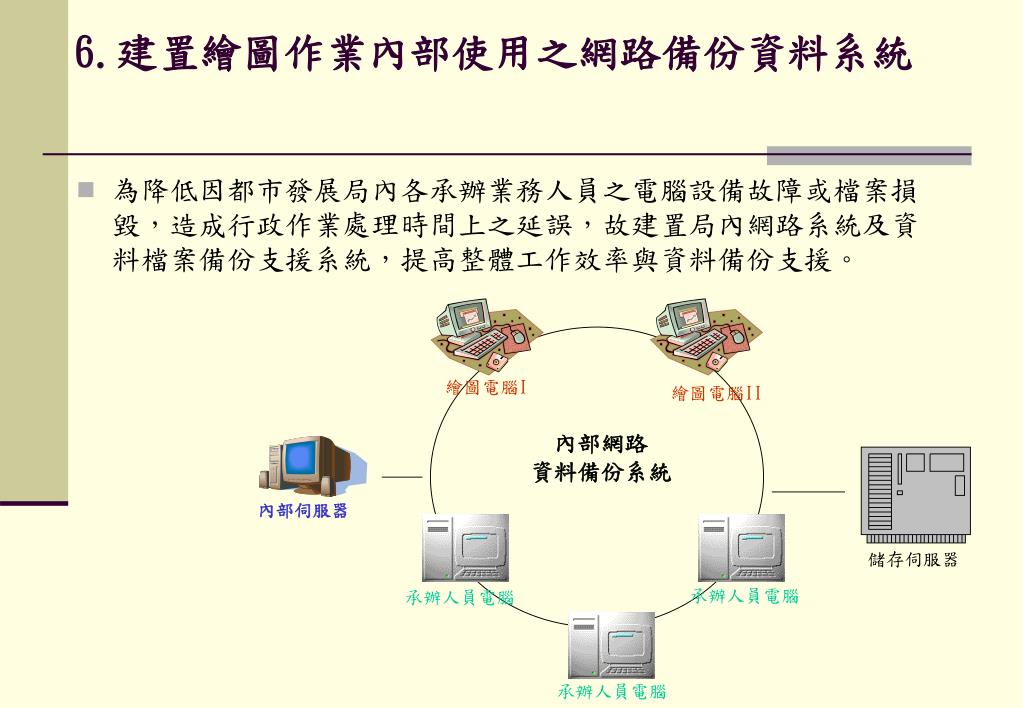

34. 繪圖電腦I 繪圖電腦II 內部伺服器 儲存伺服器 承辦人員電腦 承辦人員電腦 承辦人員電腦 6.建置繪圖作業內部使用之網路備份資料系統 • 為降低因都市發展局內各承辦業務人員之電腦設備故障或檔案損毀，造成行政作業處理時間上之延誤，故建置局內網路系統及資料檔案備份支援系統，提高整體工作效率與資料備份支援。 內部網路 資料備份系統

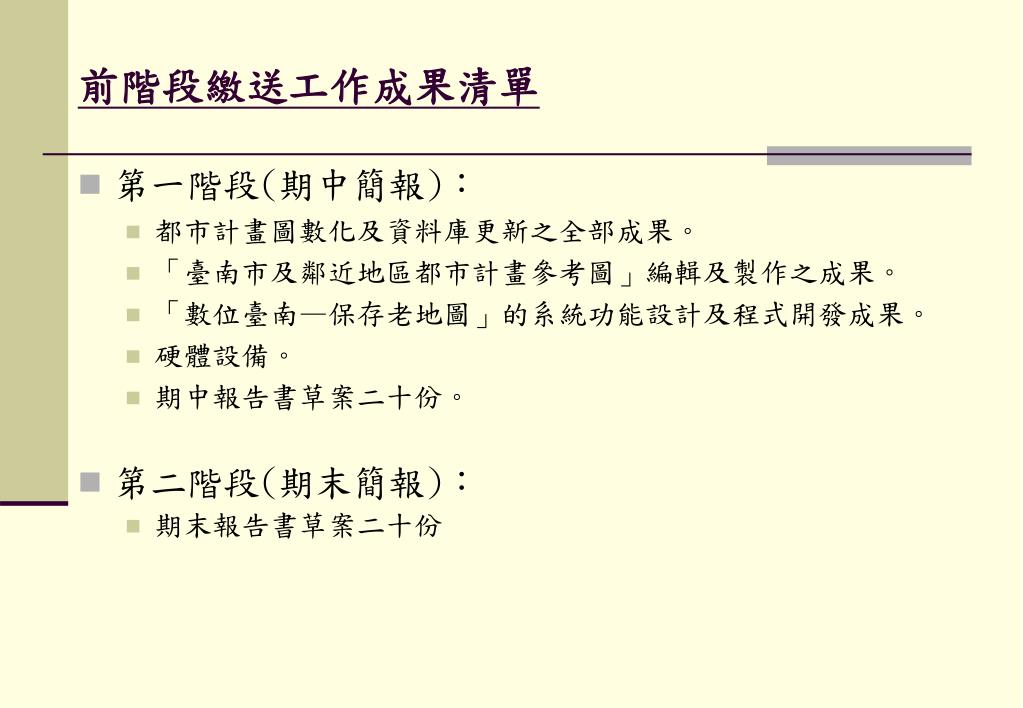

35. 前階段繳送工作成果清單 • 第一階段(期中簡報)： • 都市計畫圖數化及資料庫更新之全部成果。 • 「臺南市及鄰近地區都市計畫參考圖」編輯及製作之成果。 • 「數位臺南—保存老地圖」的系統功能設計及程式開發成果。 • 硬體設備。 • 期中報告書草案二十份。 • 第二階段(期末簡報)： • 期末報告書草案二十份

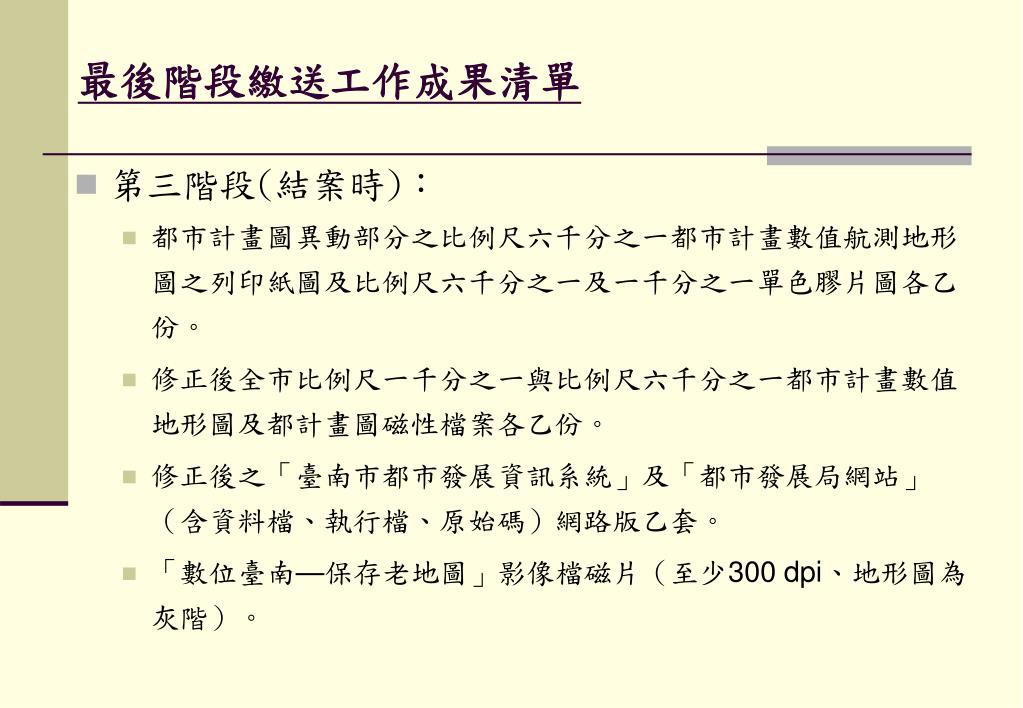

36. 最後階段繳送工作成果清單 • 第三階段(結案時)： • 都市計畫圖異動部分之比例尺六千分之一都市計畫數值航測地形圖之列印紙圖及比例尺六千分之一及一千分之一單色膠片圖各乙份。 • 修正後全市比例尺一千分之一與比例尺六千分之一都市計畫數值地形圖及都計畫圖磁性檔案各乙份。 • 修正後之「臺南市都市發展資訊系統」及「都市發展局網站」（含資料檔、執行檔、原始碼）網路版乙套。 • 「數位臺南—保存老地圖」影像檔磁片（至少300 dpi、地形圖為灰階）。

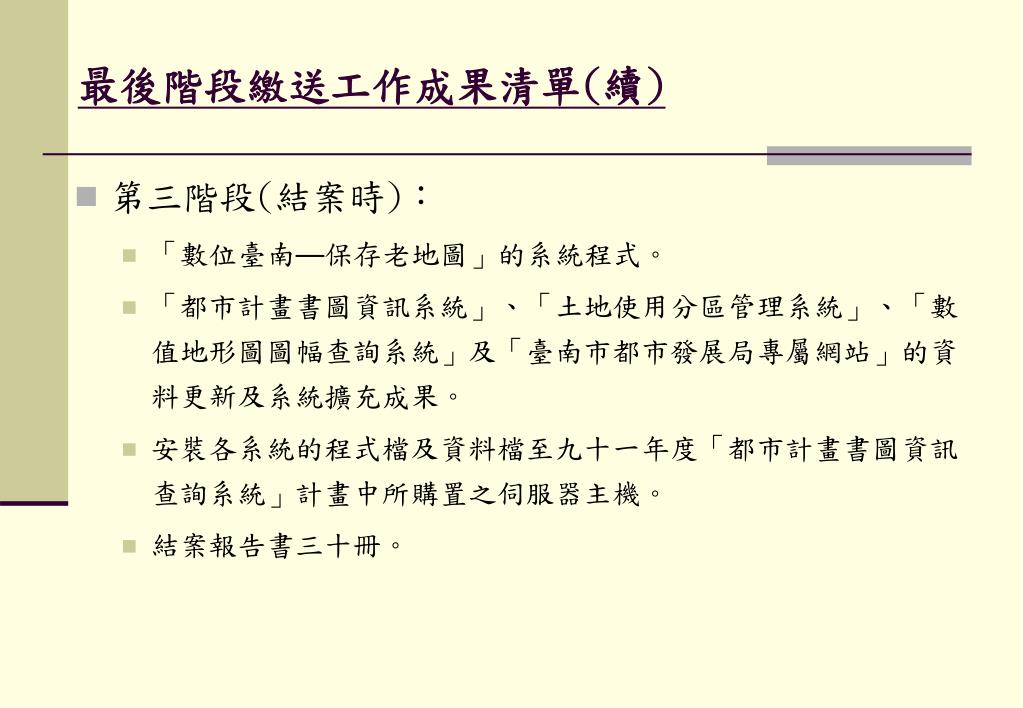

37. 最後階段繳送工作成果清單(續) • 第三階段(結案時)： • 「數位臺南—保存老地圖」的系統程式。 • 「都市計畫書圖資訊系統」、「土地使用分區管理系統」、「數值地形圖圖幅查詢系統」及「臺南市都市發展局專屬網站」的資料更新及系統擴充成果。 • 安裝各系統的程式檔及資料檔至九十一年度「都市計畫書圖資訊查詢系統」計畫中所購置之伺服器主機。 • 結案報告書三十冊。

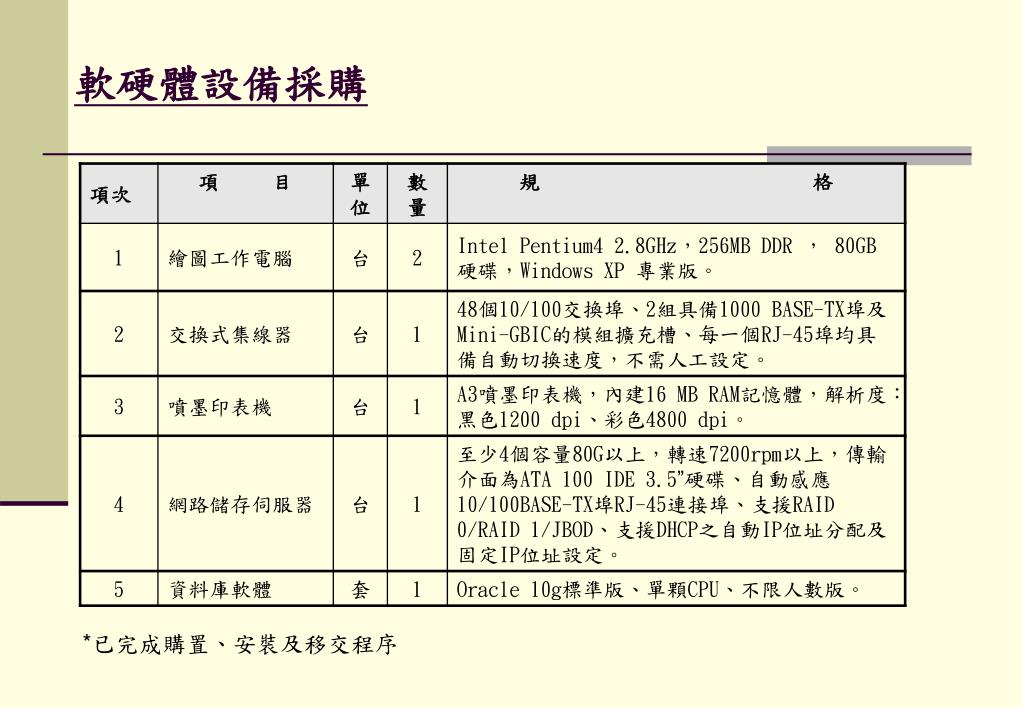

38. 軟硬體設備採購 *已完成購置、安裝及移交程序

39. 技術輔導 • 依據契約書第九條規定，需於提出期中報告書後第二日起，指派熟悉本計畫系統操作管理之專業人員至少一人，派駐臺南市政府都發局至少十個工作天，協助建置都發局內網路資料庫系統。 • 本團隊已分別於2004.12.1~2004.12.17和2005.5.31~2005.6.17兩段期間，派員進駐共二十個工作天，完成系統安裝及線上輔導作業。

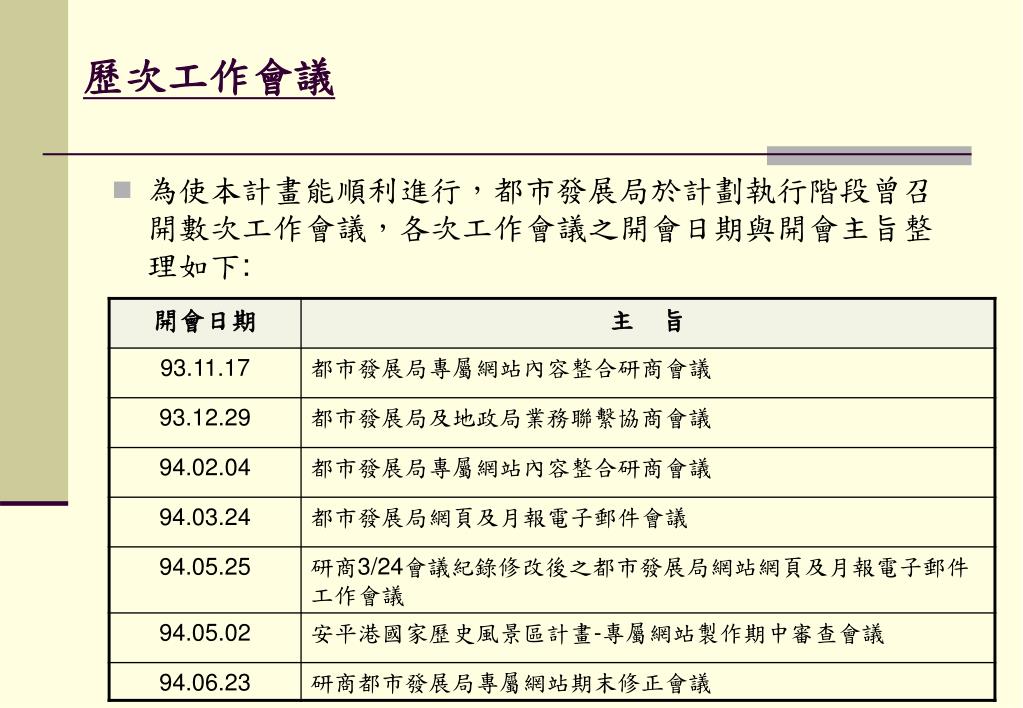

40. 歷次工作會議 • 為使本計畫能順利進行，都市發展局於計劃執行階段曾召開數次工作會議，各次工作會議之開會日期與開會主旨整理如下:

41. 簡報結束，歡迎指教
