彩色电视机的维修

1. 彩色电视机的维修

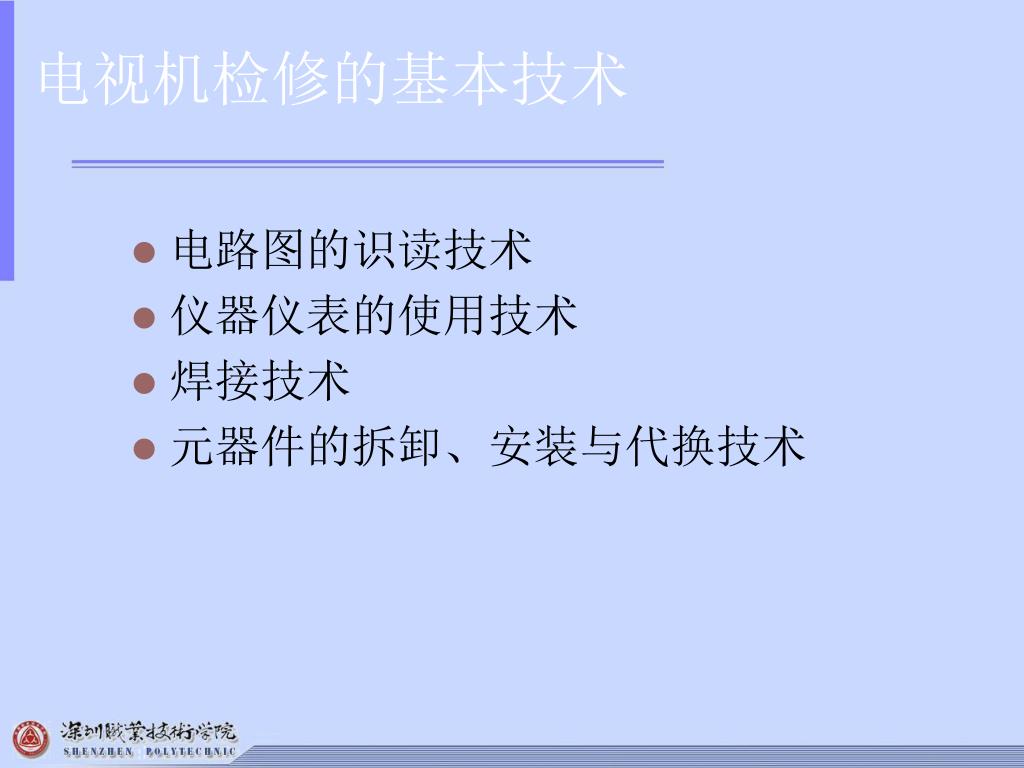

2. 电视机检修的基本技术 • 电路图的识读技术 • 仪器仪表的使用技术 • 焊接技术 • 元器件的拆卸、安装与代换技术

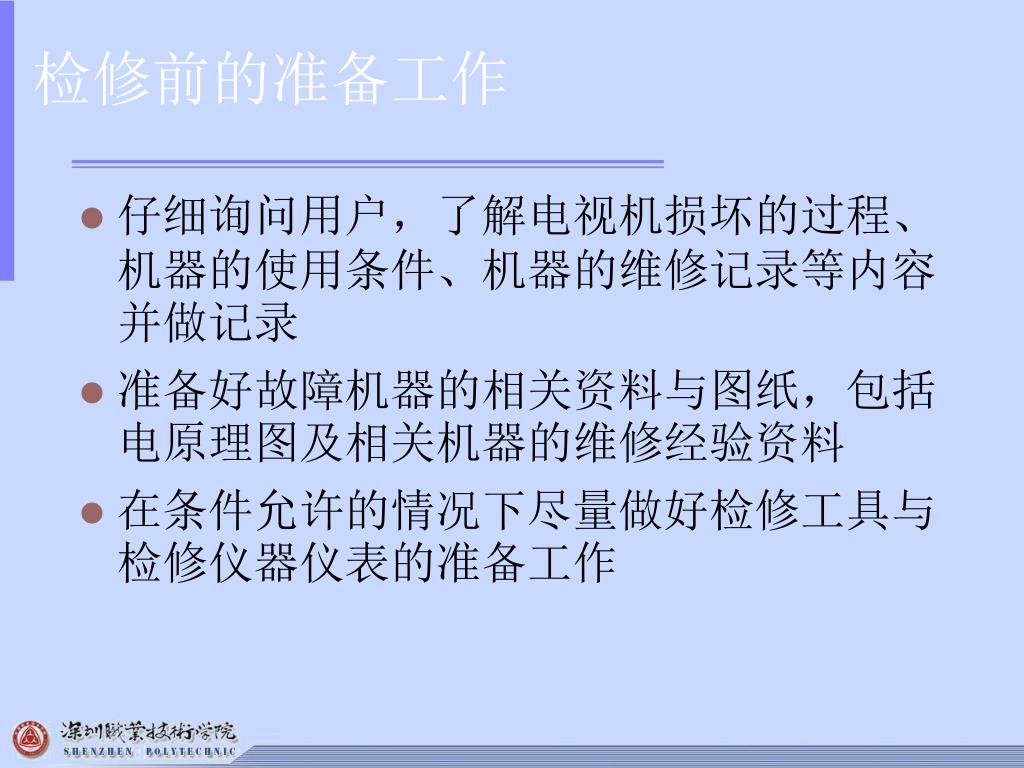

3. 检修前的准备工作 • 仔细询问用户，了解电视机损坏的过程、机器的使用条件、机器的维修记录等内容并做记录 • 准备好故障机器的相关资料与图纸，包括电原理图及相关机器的维修经验资料 • 在条件允许的情况下尽量做好检修工具与检修仪器仪表的准备工作

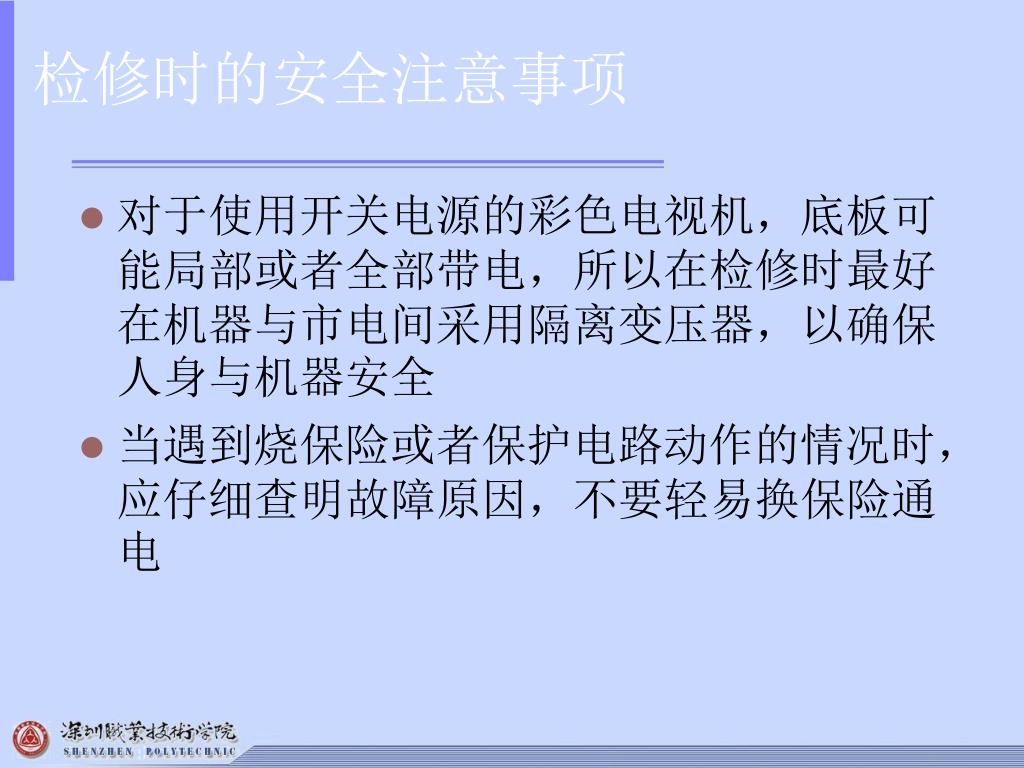

4. 检修时的安全注意事项 • 对于使用开关电源的彩色电视机，底板可能局部或者全部带电，所以在检修时最好在机器与市电间采用隔离变压器，以确保人身与机器安全 • 当遇到烧保险或者保护电路动作的情况时，应仔细查明故障原因，不要轻易换保险通电

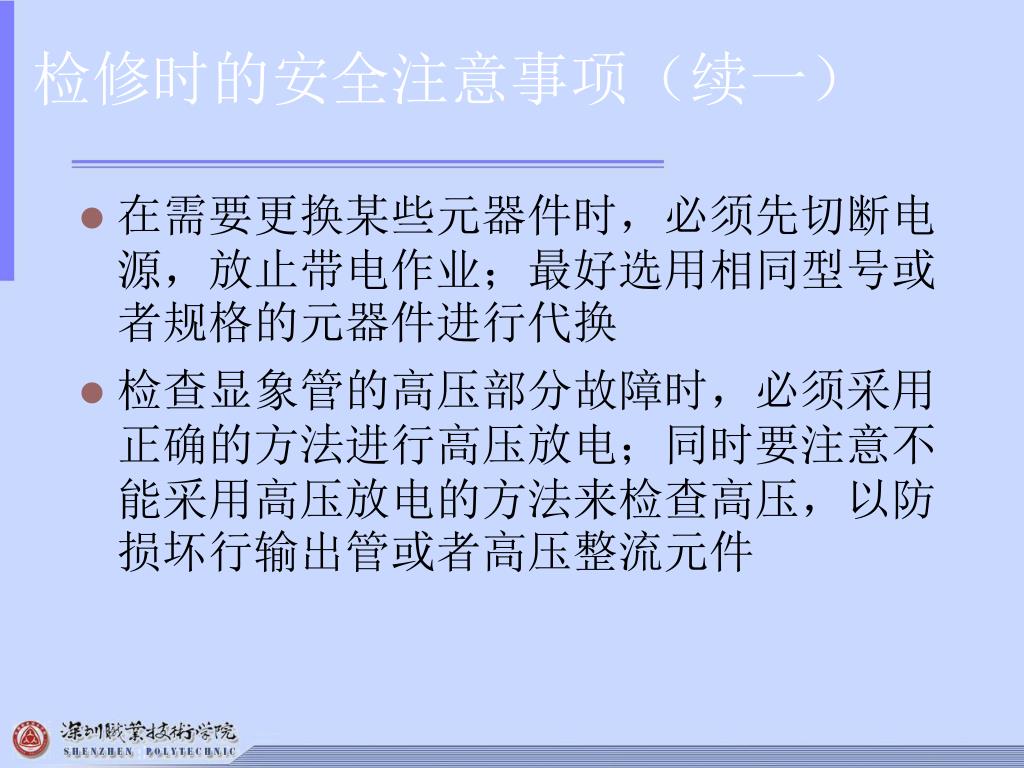

5. 检修时的安全注意事项（续一） • 在需要更换某些元器件时，必须先切断电源，放止带电作业；最好选用相同型号或者规格的元器件进行代换 • 检查显象管的高压部分故障时，必须采用正确的方法进行高压放电；同时要注意不能采用高压放电的方法来检查高压，以防损坏行输出管或者高压整流元件

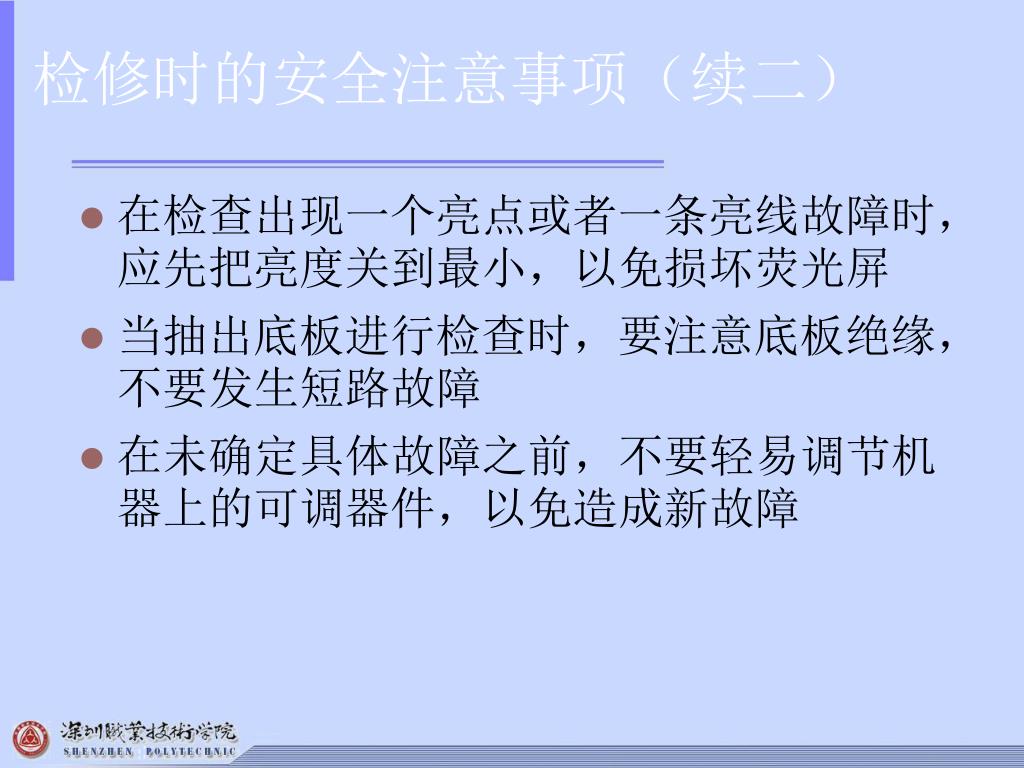

6. 检修时的安全注意事项（续二） • 在检查出现一个亮点或者一条亮线故障时，应先把亮度关到最小，以免损坏荧光屏 • 当抽出底板进行检查时，要注意底板绝缘，不要发生短路故障 • 在未确定具体故障之前，不要轻易调节机器上的可调器件，以免造成新故障

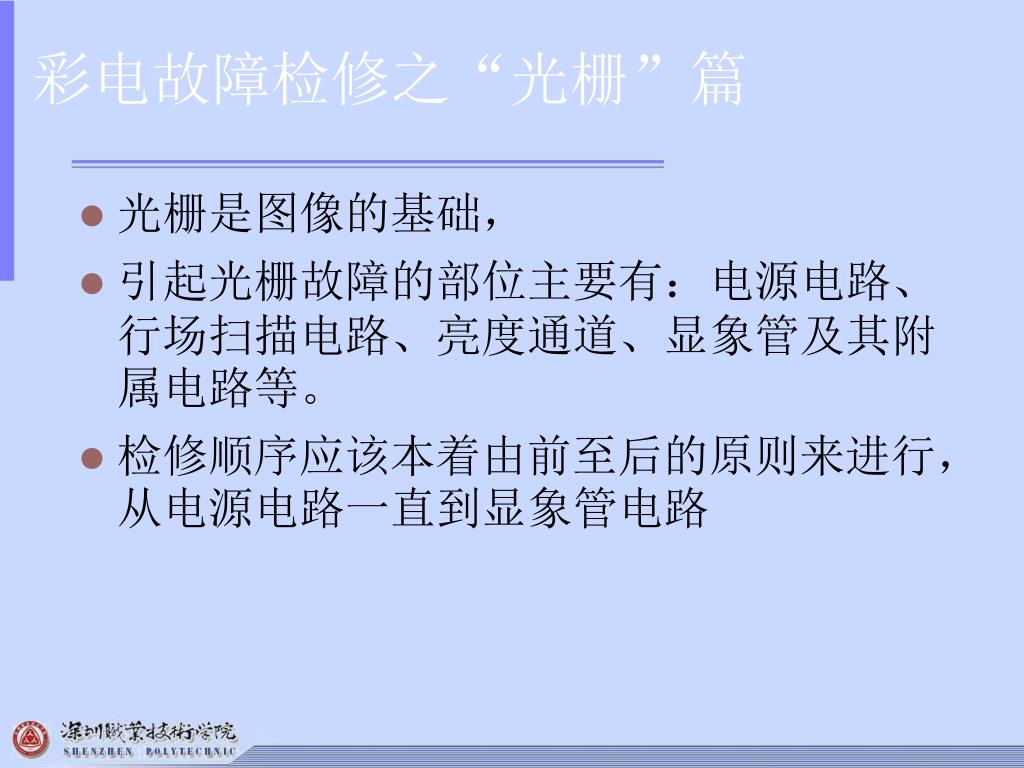

7. 彩电故障检修之“光栅”篇 • 光栅是图像的基础， • 引起光栅故障的部位主要有：电源电路、行场扫描电路、亮度通道、显象管及其附属电路等。 • 检修顺序应该本着由前至后的原则来进行，从电源电路一直到显象管电路

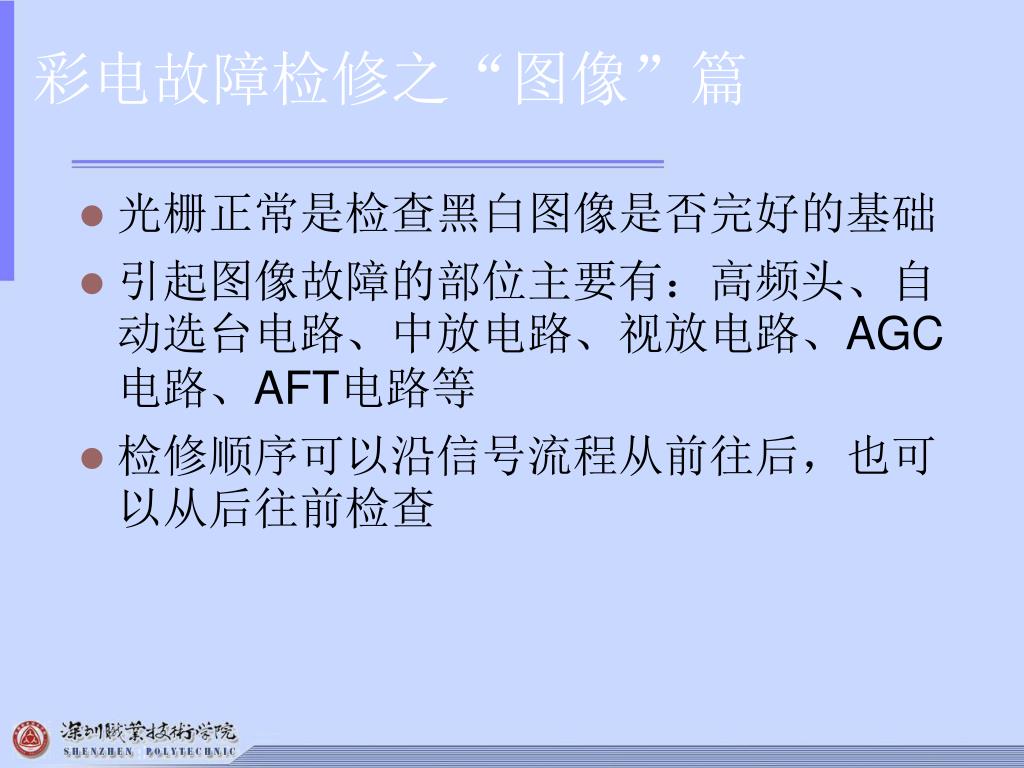

8. 彩电故障检修之“图像”篇 • 光栅正常是检查黑白图像是否完好的基础 • 引起图像故障的部位主要有：高频头、自动选台电路、中放电路、视放电路、AGC 电路、AFT电路等 • 检修顺序可以沿信号流程从前往后，也可以从后往前检查

9. 彩电故障检修之“彩色”篇 • 黑白图像正常是彩色图像检查的基础 • 引起彩色故障的主要部件一般是色度通道、解码矩阵电路、显象管电路等，有时还会涉及到高频头和中放通道 • 检查重点为解码器电路及显象管电路

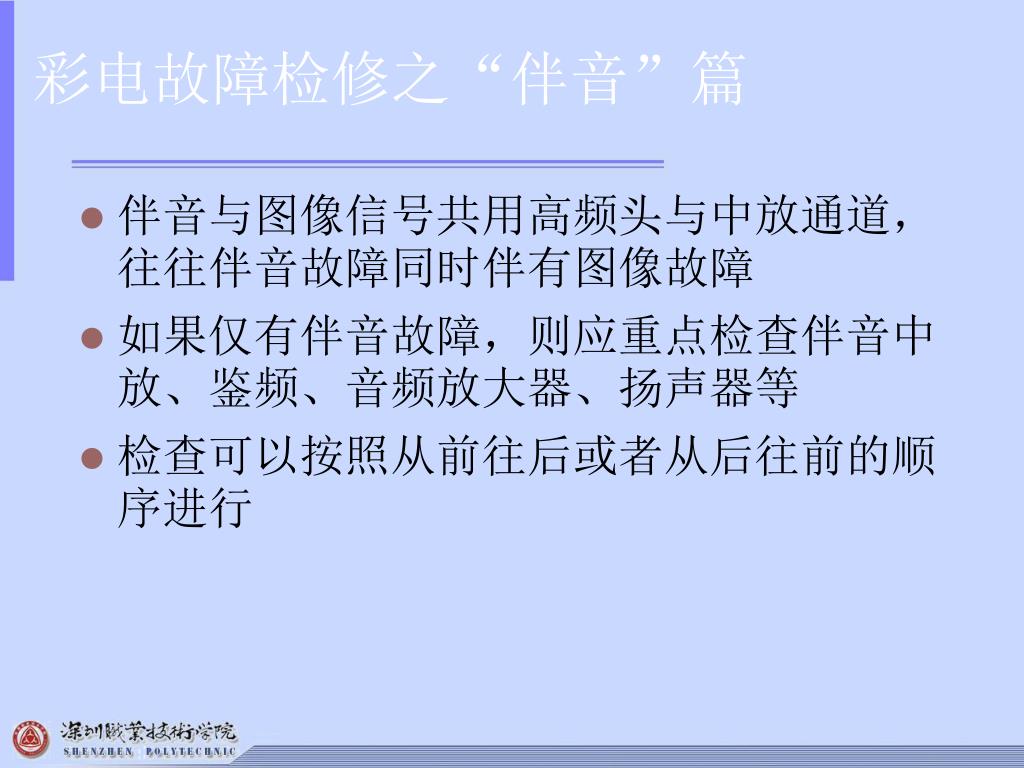

10. 彩电故障检修之“伴音”篇 • 伴音与图像信号共用高频头与中放通道，往往伴音故障同时伴有图像故障 • 如果仅有伴音故障，则应重点检查伴音中放、鉴频、音频放大器、扬声器等 • 检查可以按照从前往后或者从后往前的顺序进行

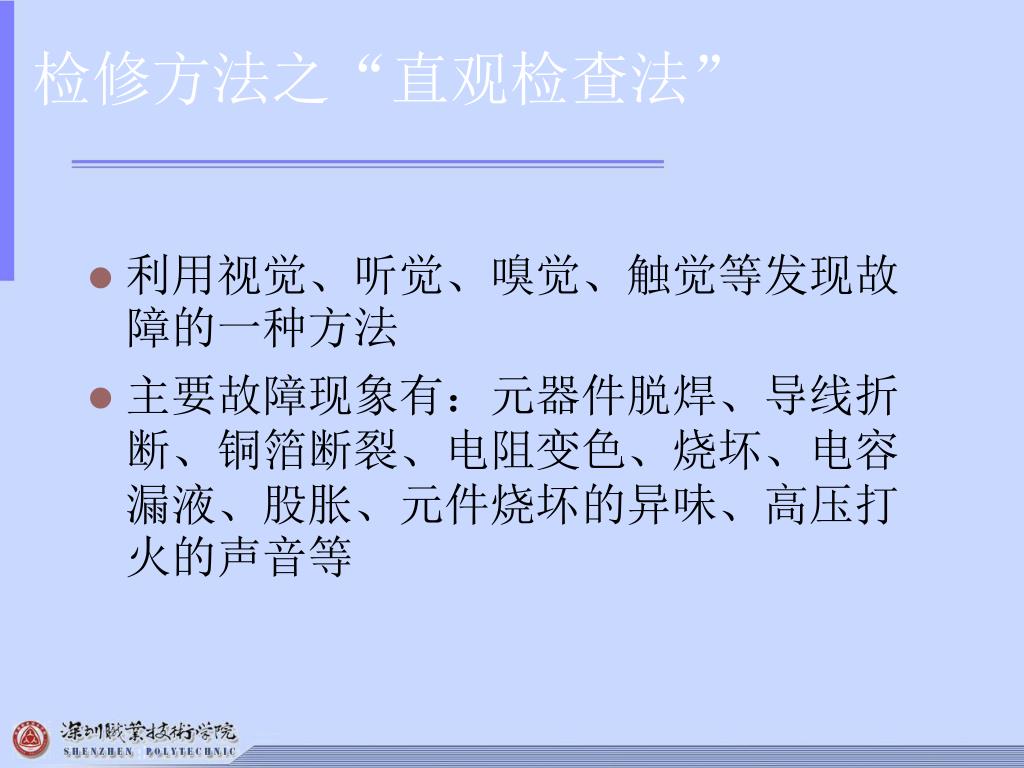

11. 检修方法之“直观检查法” • 利用视觉、听觉、嗅觉、触觉等发现故障的一种方法 • 主要故障现象有：元器件脱焊、导线折断、铜箔断裂、电阻变色、烧坏、电容漏液、股胀、元件烧坏的异味、高压打火的声音等

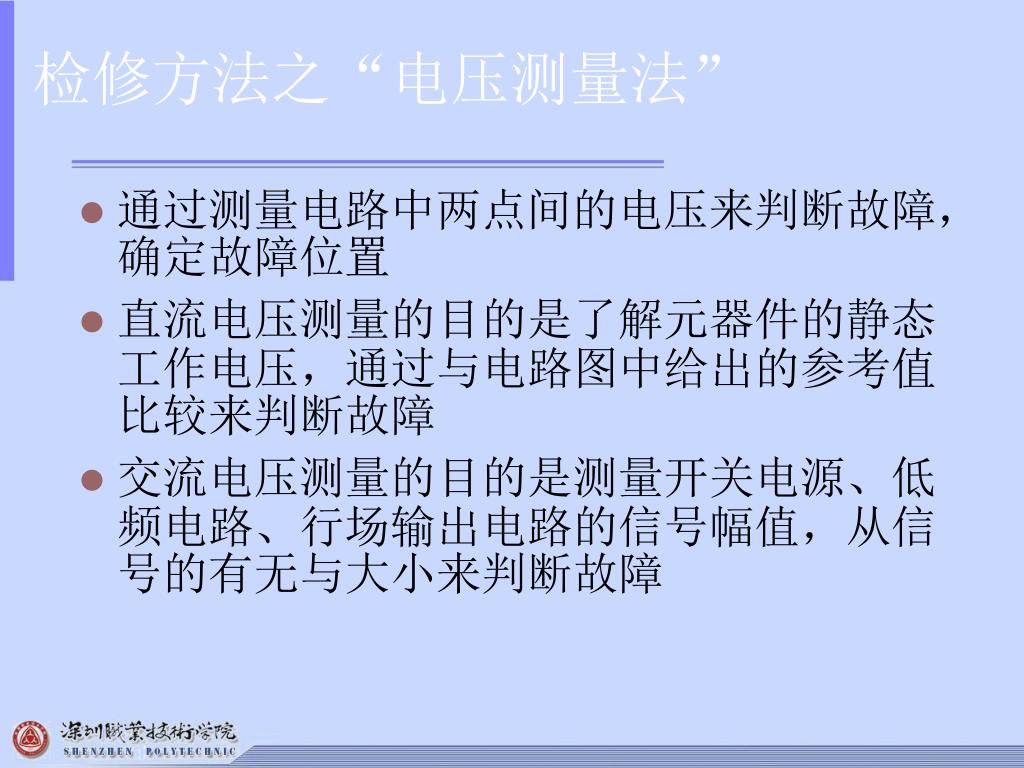

12. 检修方法之“电压测量法” • 通过测量电路中两点间的电压来判断故障，确定故障位置 • 直流电压测量的目的是了解元器件的静态工作电压，通过与电路图中给出的参考值比较来判断故障 • 交流电压测量的目的是测量开关电源、低频电路、行场输出电路的信号幅值，从信号的有无与大小来判断故障

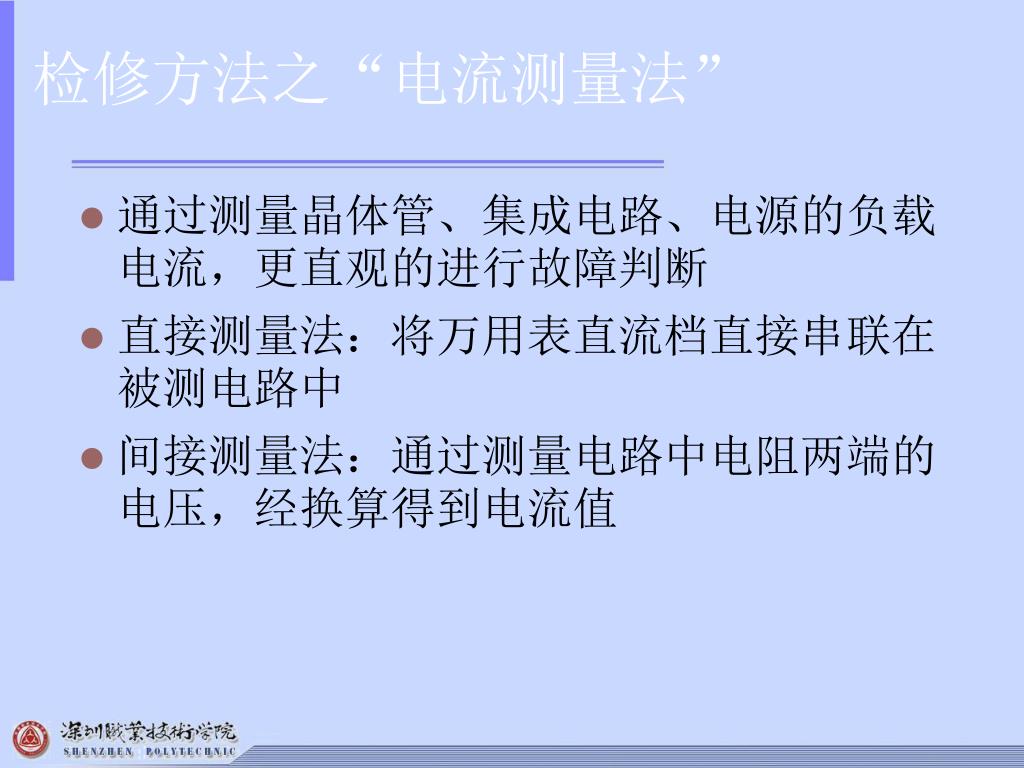

13. 检修方法之“电流测量法” • 通过测量晶体管、集成电路、电源的负载电流，更直观的进行故障判断 • 直接测量法：将万用表直流档直接串联在被测电路中 • 间接测量法：通过测量电路中电阻两端的电压，经换算得到电流值

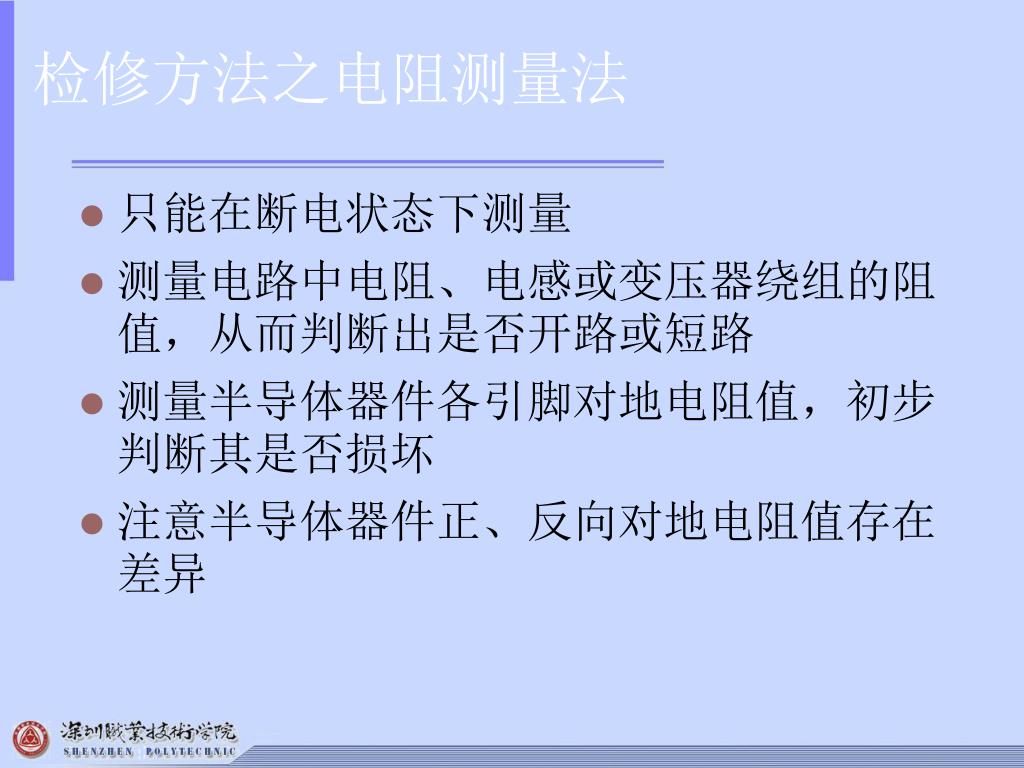

14. 检修方法之电阻测量法 • 只能在断电状态下测量 • 测量电路中电阻、电感或变压器绕组的阻值，从而判断出是否开路或短路 • 测量半导体器件各引脚对地电阻值，初步判断其是否损坏 • 注意半导体器件正、反向对地电阻值存在差异

15. 检修方法之注入信号法 • 在被测电路的输入端注入信号发生器输出的标准信号或人体感应的杂波信号，通过扬声器或者屏幕的反应对故障作出判断 • 主要用于判断声音、图像、色度等信号通道的故障，检查顺序从后往前逐步进行

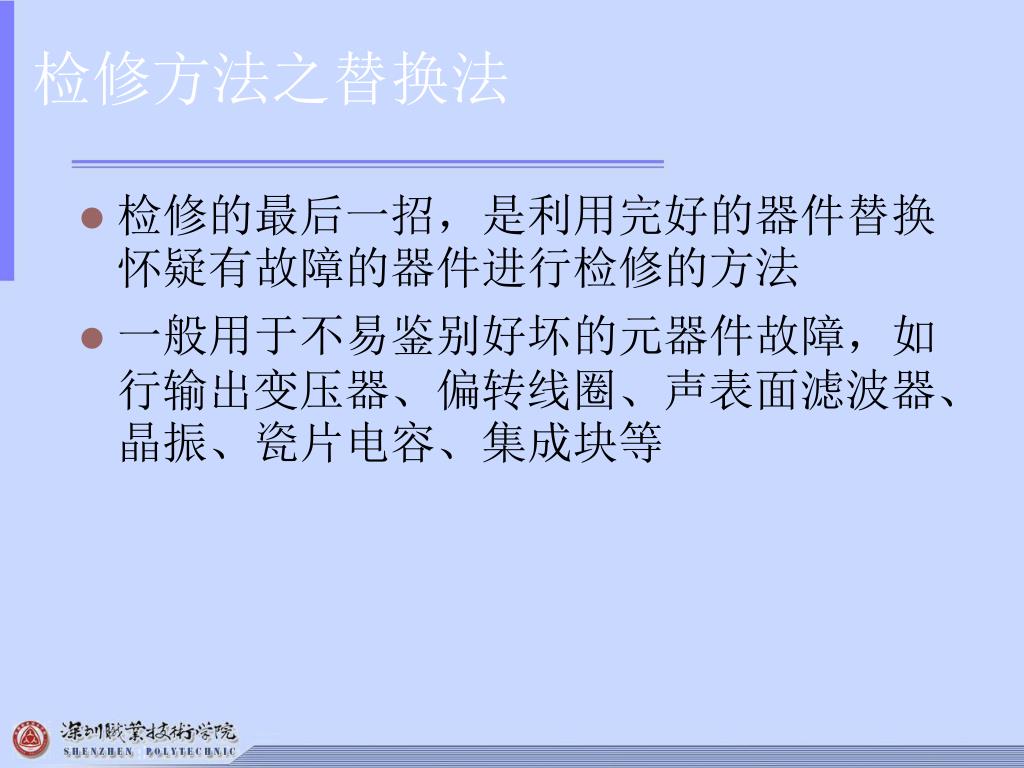

16. 检修方法之替换法 • 检修的最后一招，是利用完好的器件替换怀疑有故障的器件进行检修的方法 • 一般用于不易鉴别好坏的元器件故障，如行输出变压器、偏转线圈、声表面滤波器、晶振、瓷片电容、集成块等

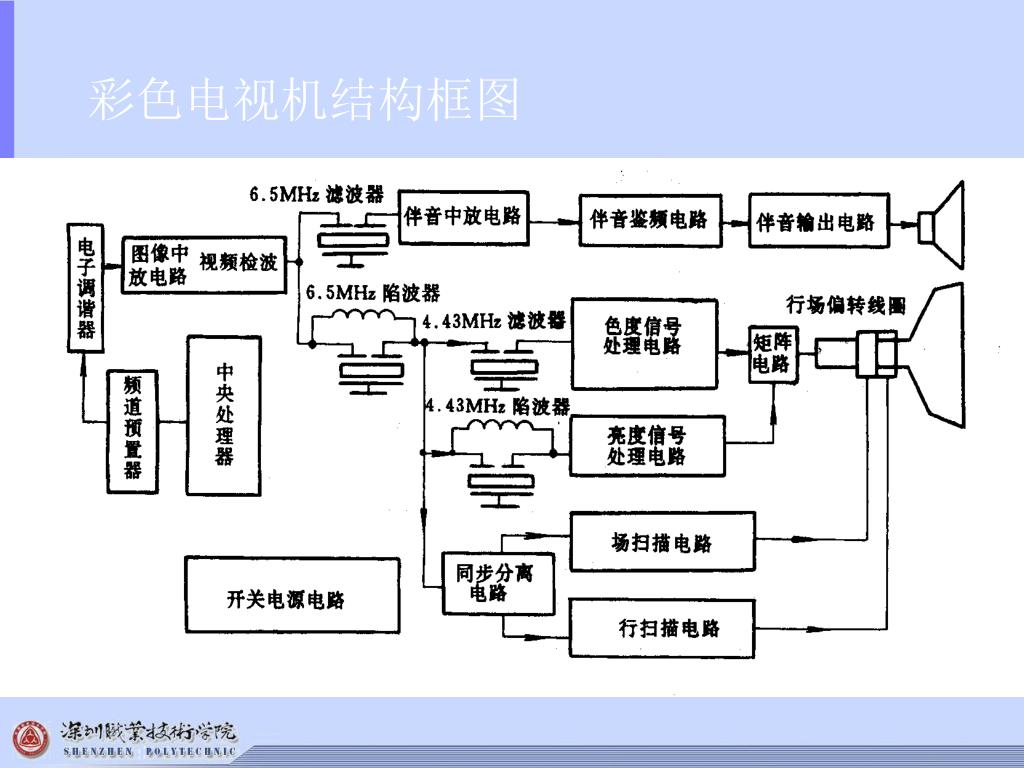

17. 彩色电视机结构框图

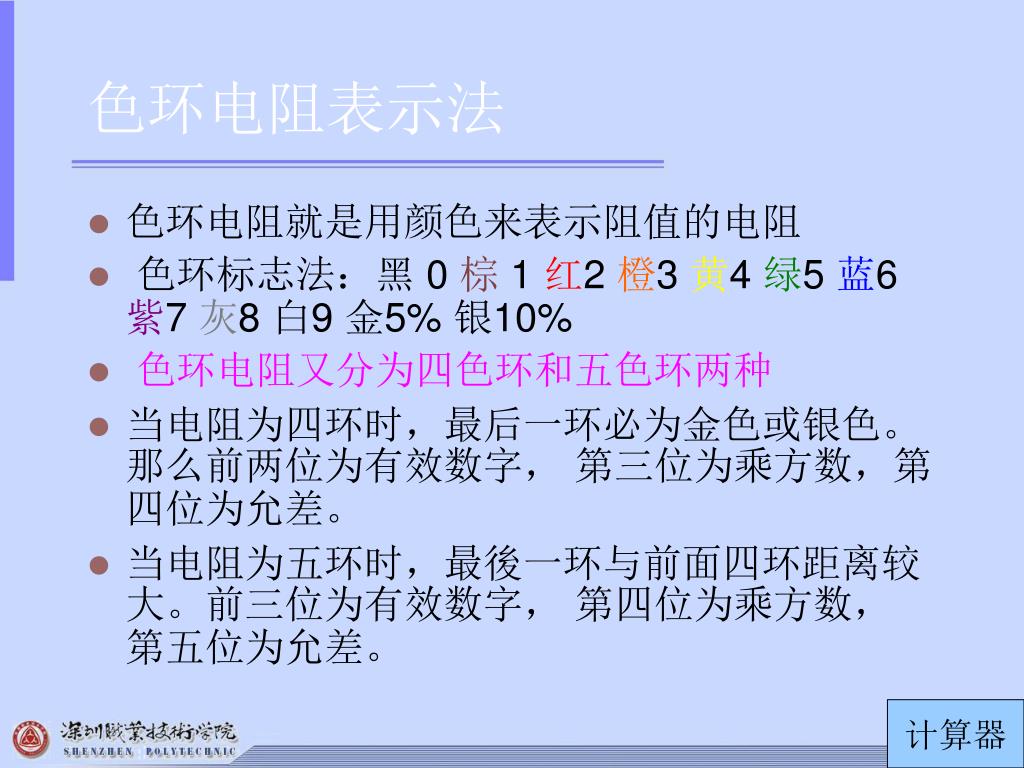

18. 色环电阻表示法 • 色环电阻就是用颜色来表示阻值的电阻 •  色环标志法：黑 0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金5% 银10% • 色环电阻又分为四色环和五色环两种 • 当电阻为四环时，最后一环必为金色或银色。那么前两位为有效数字， 第三位为乘方数，第四位为允差。 • 当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为允差。 计算器
