  1. 安全可靠的整合解决方案 无源光网络 科学应用国际公司 2009年10月6日

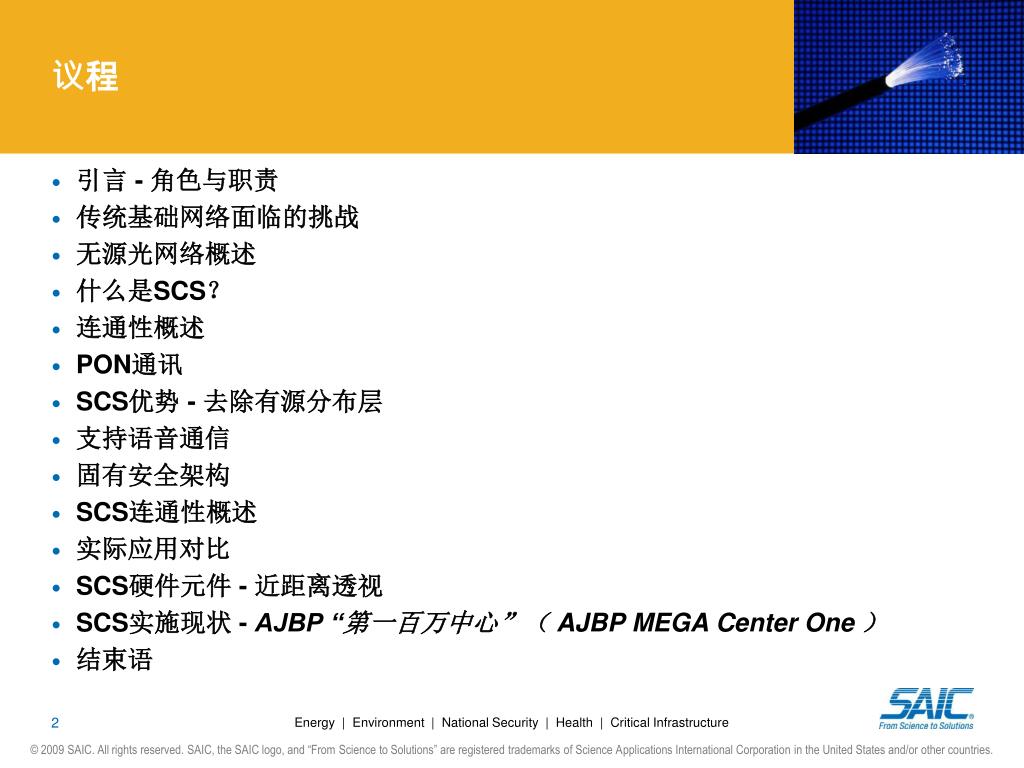

  2. 议程 • 引言 - 角色与职责 • 传统基础网络面临的挑战 • 无源光网络概述 • 什么是SCS？ • 连通性概述 • PON通讯 • SCS优势 - 去除有源分布层 • 支持语音通信 • 固有安全架构 • SCS连通性概述 • 实际应用对比 • SCS硬件元件 - 近距离透视 • SCS实施现状 - AJBP “第一百万中心”（ AJBP MEGA Center One ） • 结束语

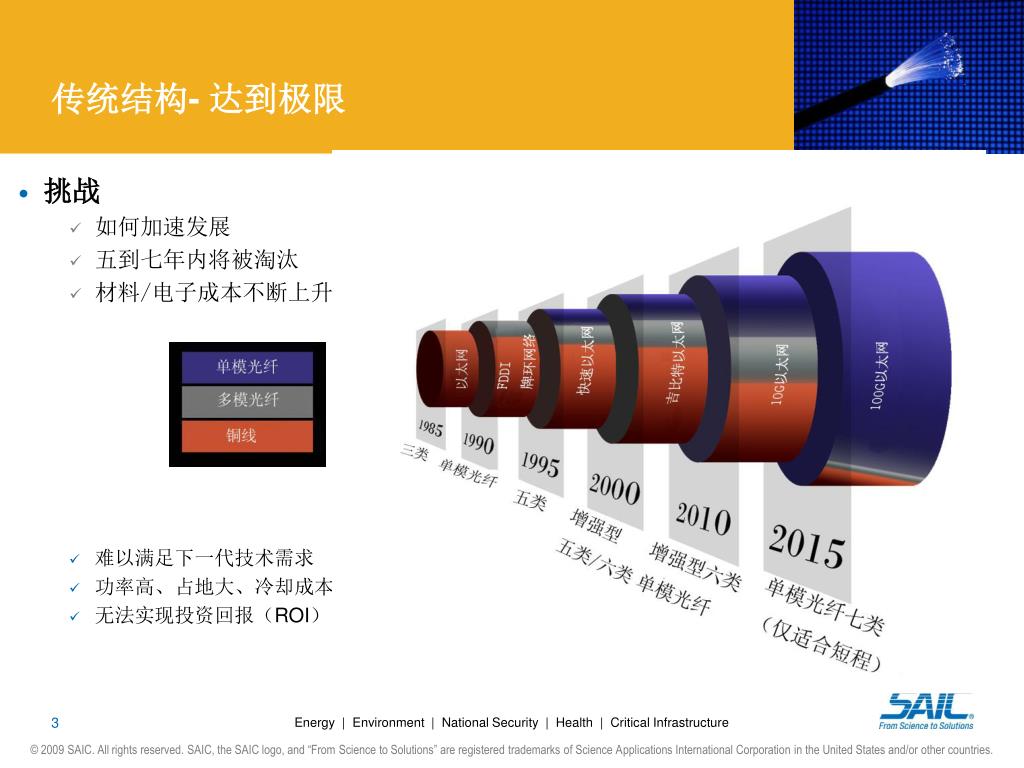

  3. 传统结构- 达到极限 • 挑战 • 如何加速发展 • 五到七年内将被淘汰 • 材料/电子成本不断上升 • 难以满足下一代技术需求 • 功率高、占地大、冷却成本高 • 无法实现投资回报（ROI）

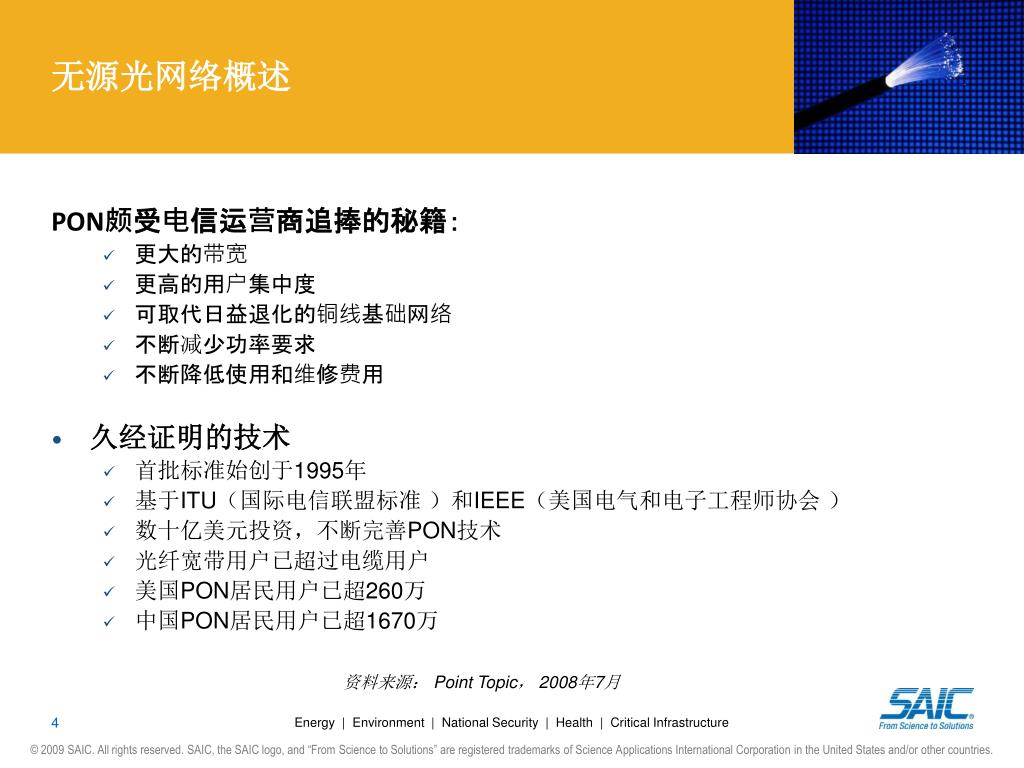

  4. 无源光网络概述 PON颇受电信运营商追捧的秘籍： • 更大的带宽 • 更高的用户集中度 • 可取代日益退化的铜线基础网络 • 不断减少功率要求 • 不断降低使用和维修费用 • 久经证明的技术 • 首批标准始创于1995年 • 基于ITU（国际电信联盟标准 ）和IEEE（美国电气和电子工程师协会 ） • 数十亿美元投资，不断完善PON技术 • 光纤宽带用户已超过电缆用户 • 美国PON居民用户已超260万 • 中国PON居民用户已超1670万 资料来源： Point Topic， 2008年7月

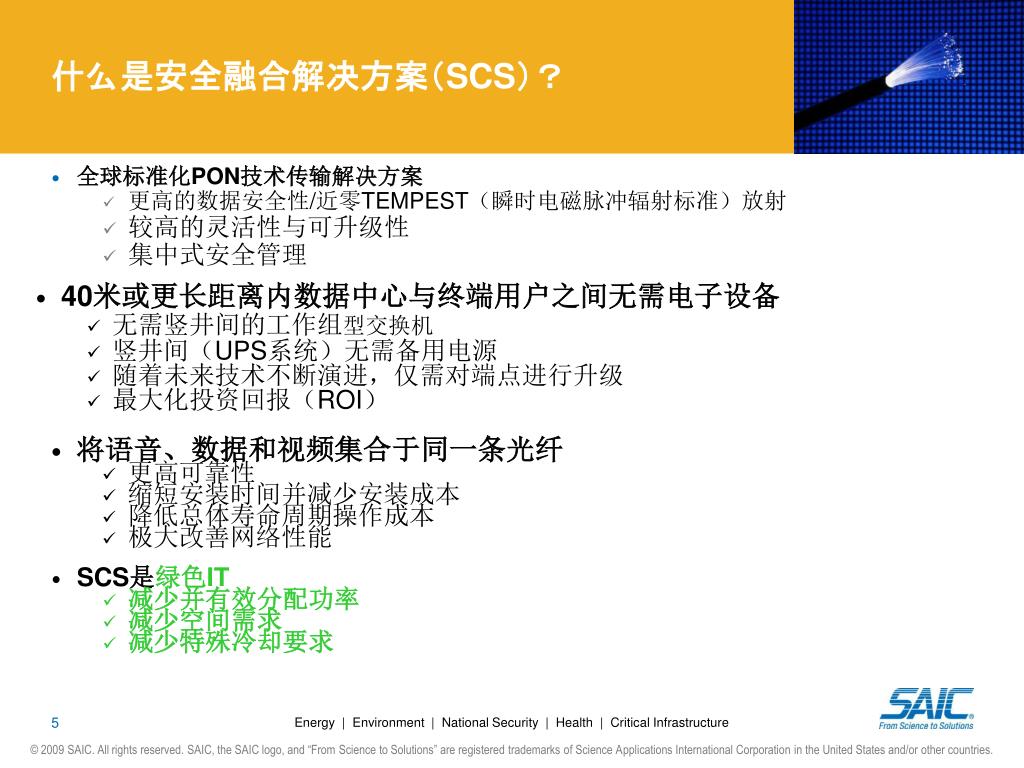

  5. 什么是安全融合解决方案（SCS）？ • 全球标准化PON技术传输解决方案 • 更高的数据安全性/近零TEMPEST（瞬时电磁脉冲辐射标准）放射 • 较高的灵活性与可升级性 • 集中式安全管理 • 40米或更长距离内数据中心与终端用户之间无需电子设备 • 无需竖井间的工作组型交换机 • 竖井间（UPS系统）无需备用电源 • 随着未来技术不断演进，仅需对端点进行升级 • 最大化投资回报（ROI） • 将语音、数据和视频集合于同一条光纤 • 更高可靠性 • 缩短安装时间并减少安装成本 • 降低总体寿命周期操作成本 • 极大改善网络性能 • SCS是绿色IT • 减少并有效分配功率 • 减少空间需求 • 减少特殊冷却要求

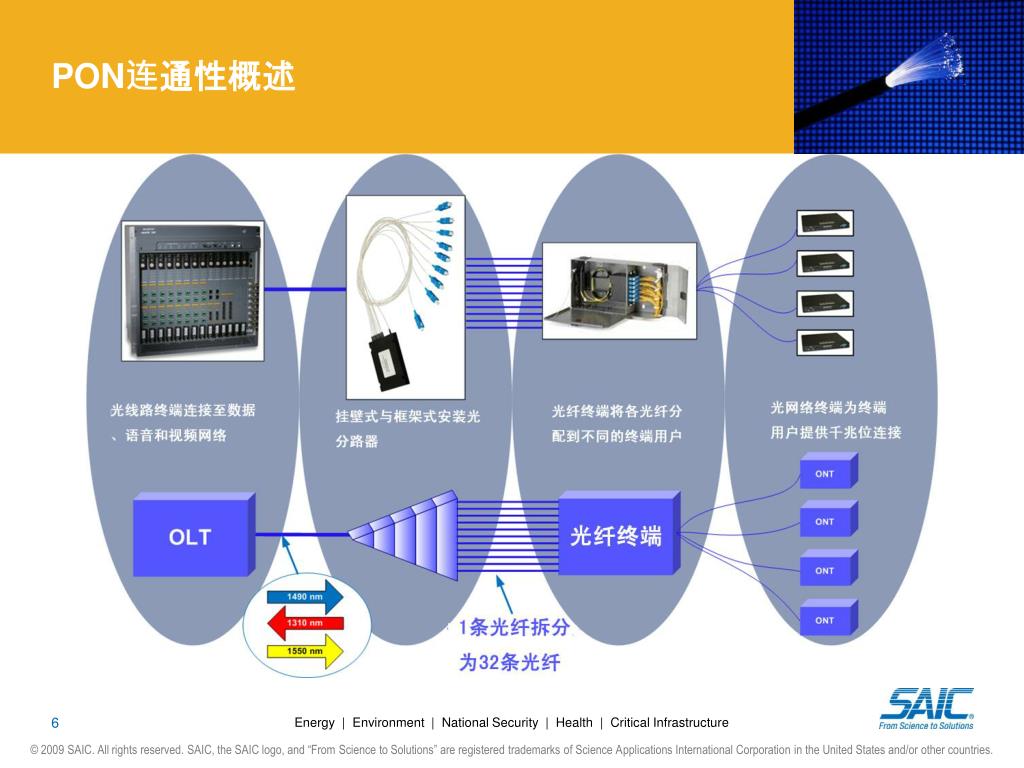

  6. PON连通性概述

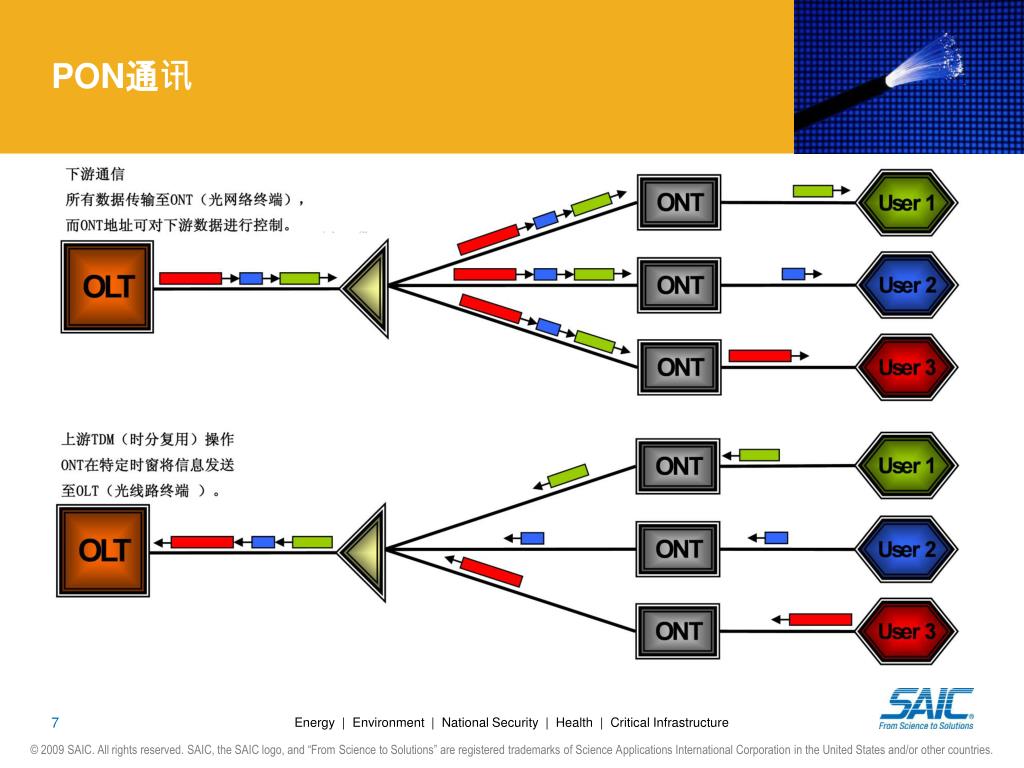

  7. PON通讯

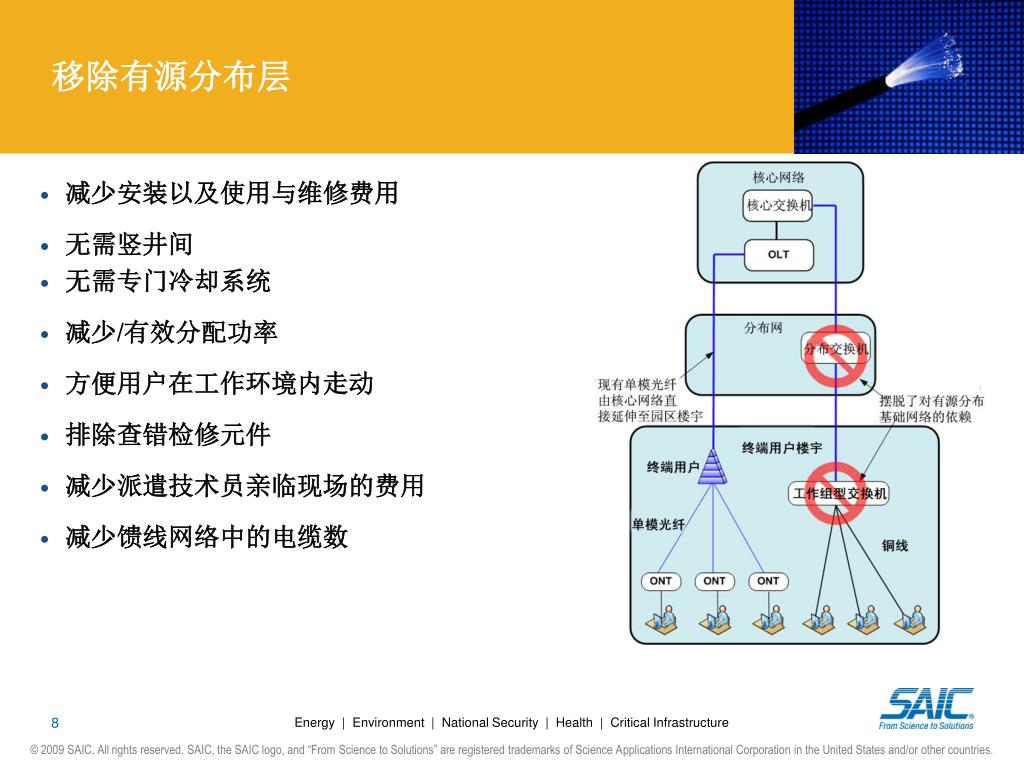

  8. 移除有源分布层 • 减少安装以及使用与维修费用 • 无需竖井间 • 无需专门冷却系统 • 减少/有效分配功率 • 方便用户在工作环境内走动 • 排除查错检修元件 • 减少派遣技术员亲临现场的费用 • 减少馈线网络中的电缆数

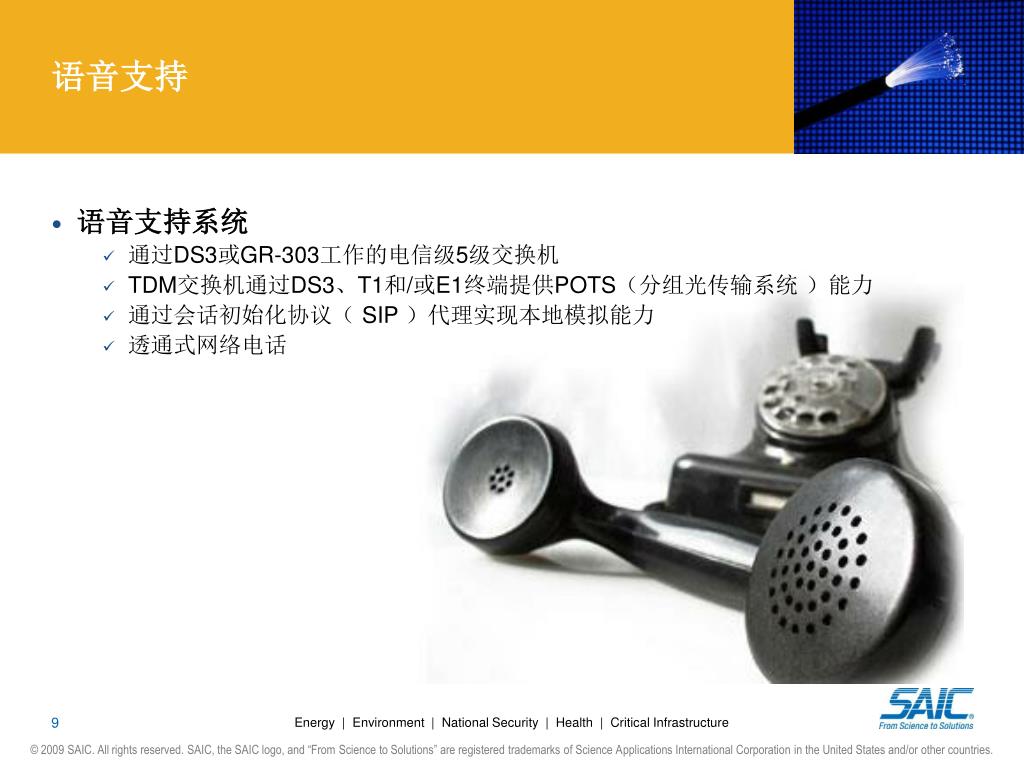

  9. 语音支持 • 语音支持系统 • 通过DS3或GR-303工作的电信级5级交换机 • TDM交换机通过DS3、T1和/或E1终端提供POTS（分组光传输系统 ）能力 • 通过会话初始化协议（ SIP ）代理实现本地模拟能力 • 透通式网络电话

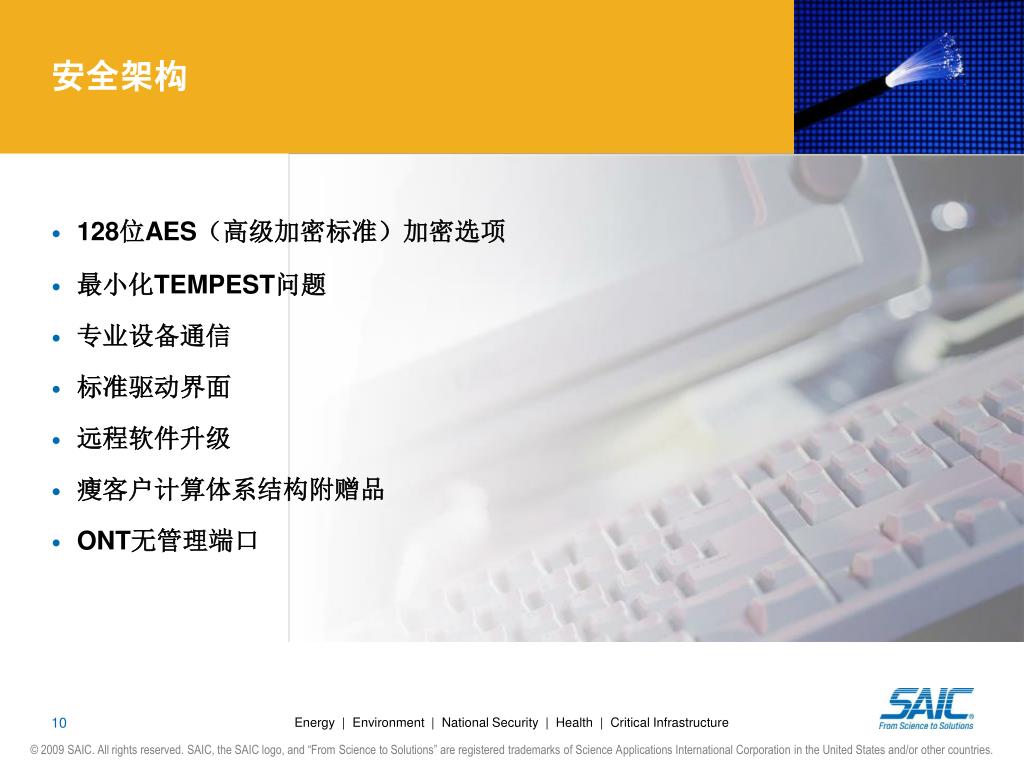

  10. 安全架构 • 128位AES（高级加密标准）加密选项 • 最小化TEMPEST问题 • 专业设备通信 • 标准驱动界面 • 远程软件升级 • 瘦客户计算体系结构附赠品 • ONT无管理端口

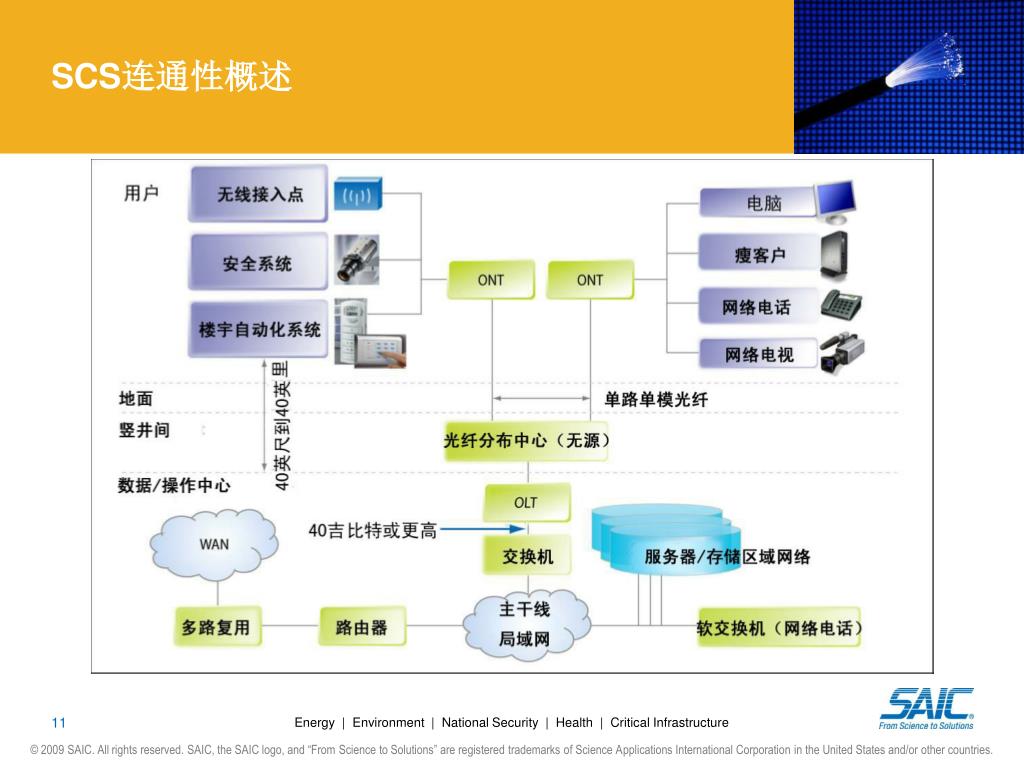

  11. SCS连通性概述

  12. 铜线光纤与无源光纤实际应用成本分析 项目简介- SAIC福兰克林中心 • 马里兰州哥伦比亚七层办公楼 • 占地约20万平方英尺 • 各层楼分布约130个IP端点

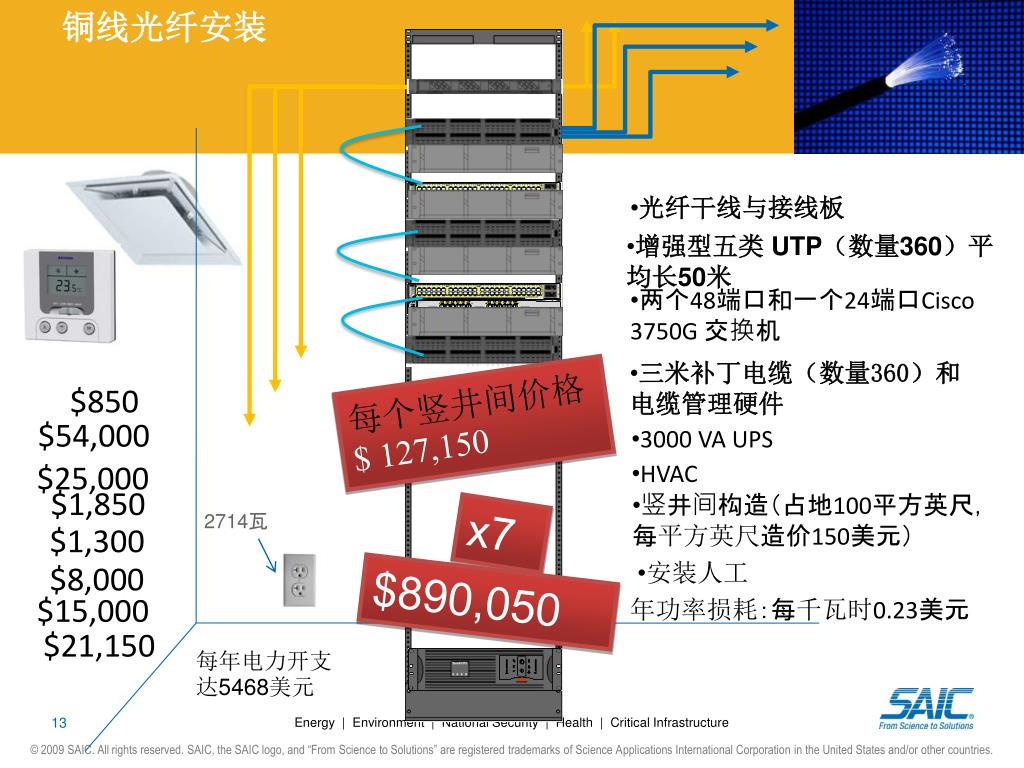

  13. 铜线光纤安装 x7 $890,050 • 光纤干线与接线板 • 增强型五类 UTP（数量360）平均长50米 • 两个48端口和一个24端口Cisco 3750G 交换机 • 三米补丁电缆（数量360）和电缆管理硬件 每个竖井间价格$127,150 $850 $54,000 • 3000 VA UPS $25,000 • HVAC $1,850 • 竖井间构造（占地100平方英尺，每平方英尺造价150美元） 2714瓦 $1,300 • 安装人工 $8,000 $15,000 年功率损耗：每千瓦时0.23美元 $21,150 每年电力开支达5468美元

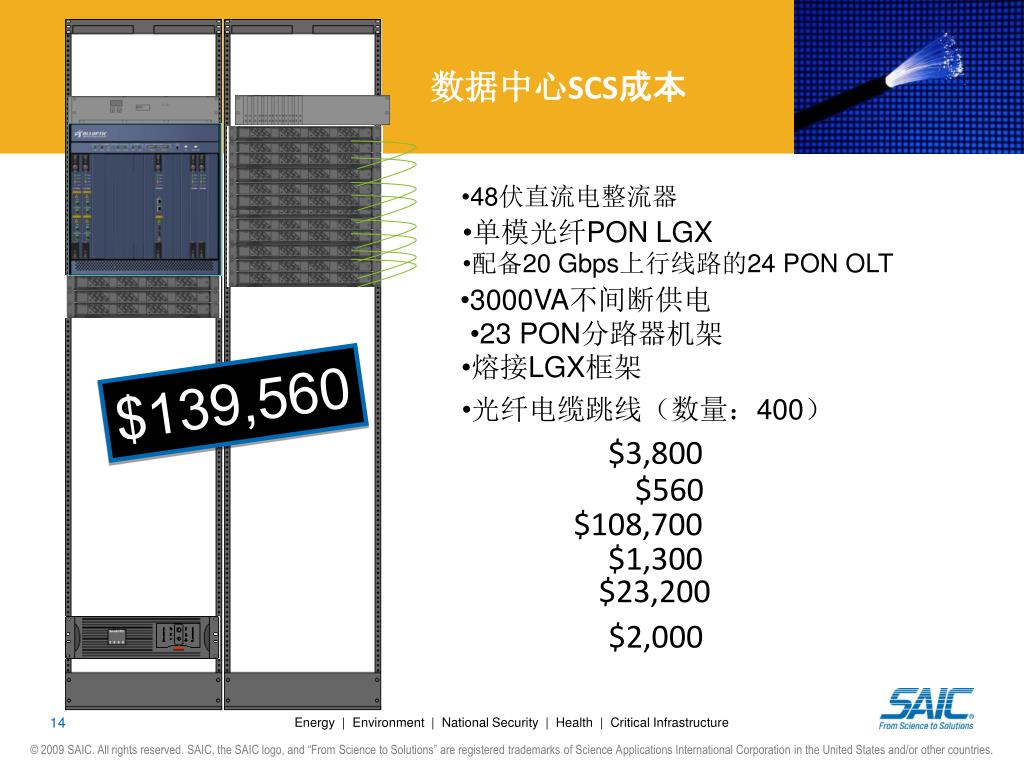

  14. 数据中心SCS成本 • 48伏直流电整流器 • 单模光纤PON LGX • 配备20 Gbps上行线路的24 PON OLT • 3000VA不间断供电 • 23 PON分路器机架 $139,560 • 熔接LGX框架 • 光纤电缆跳线（数量：400） $3,800 $560 $108,700 $1,300 $23,200 $2,000

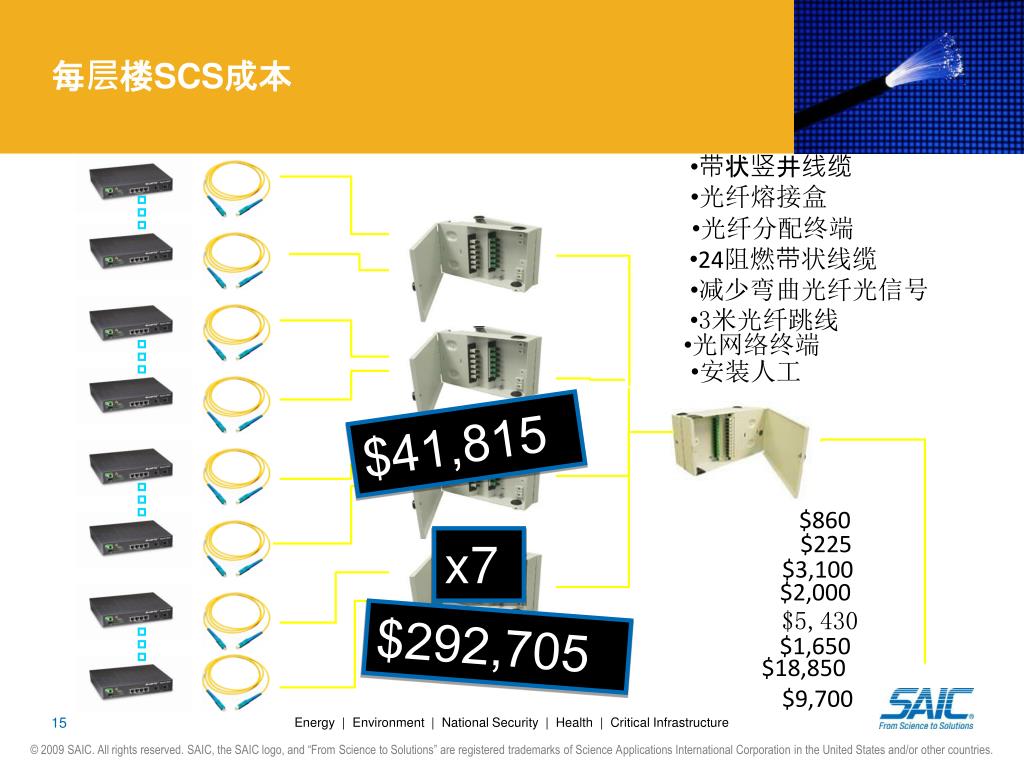

  15. 每层楼SCS成本 x7 $292,705 ... • 光纤分配终端 • 24阻燃带状线缆 • 带状竖井线缆 • 光纤熔接盒 • 减少弯曲光纤光信号 • 3米光纤跳线 • 光网络终端 ... • 安装人工 $41,815 ... $3,100 $860 $225 $2,000 $5,430 ... $1,650 $18,850 $9,700

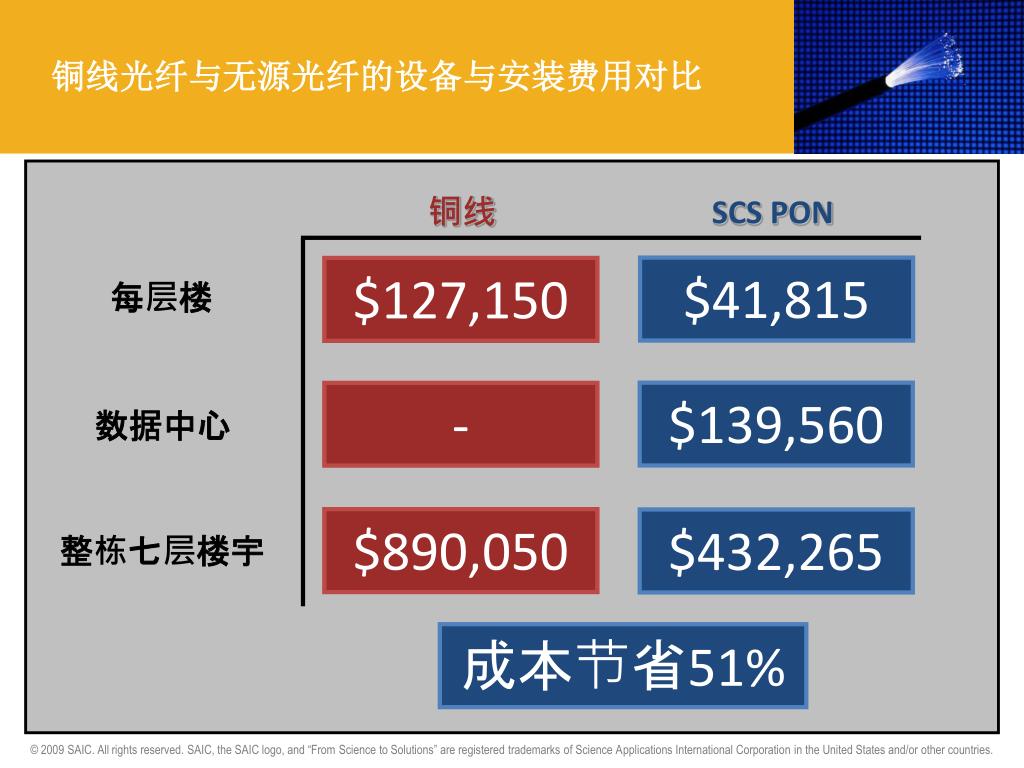

  16. 铜线光纤与无源光纤的设备与安装费用对比 SCS PON 铜线 $41,815 $127,150 每层楼 $139,560 - 数据中心 $890,050 $432,265 整栋七层楼宇 成本节省51%

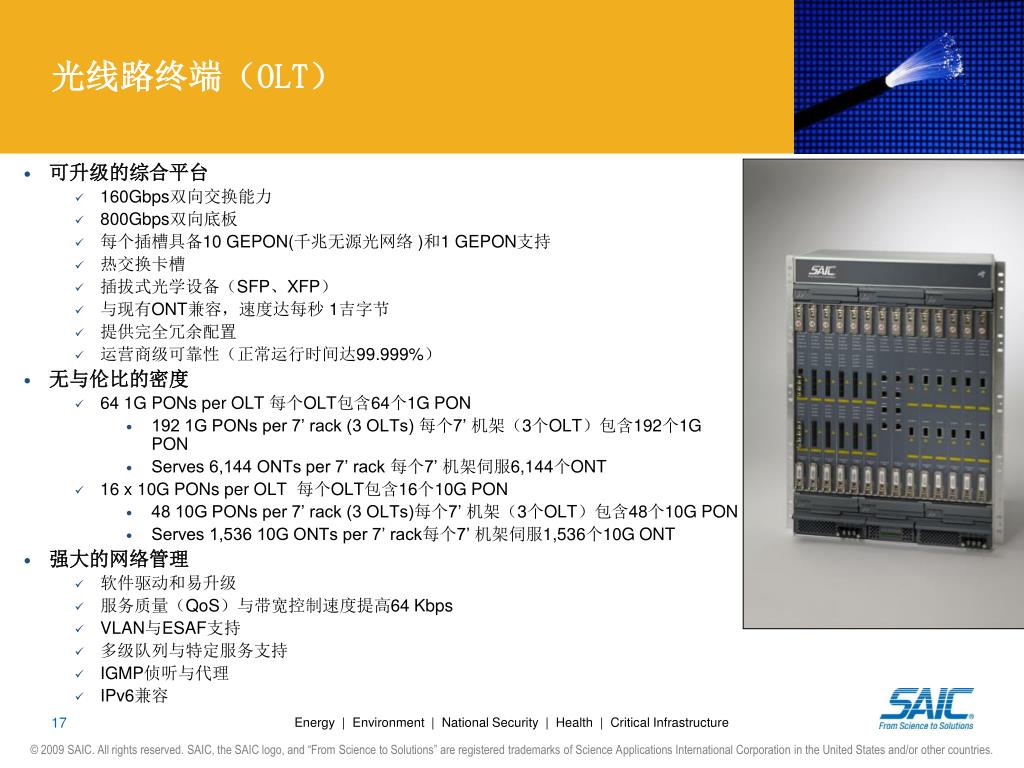

  17. 光线路终端（OLT） • 可升级的综合平台 • 160Gbps双向交换能力 • 800Gbps双向底板 • 每个插槽具备10 GEPON(千兆无源光网络 )和1 GEPON支持 • 热交换卡槽 • 插拔式光学设备（SFP、XFP） • 与现有ONT兼容，速度达每秒 1吉字节 • 提供完全冗余配置 • 运营商级可靠性（正常运行时间达99.999%） • 无与伦比的密度 • 64 1G PONs per OLT 每个OLT包含64个1G PON • 192 1G PONs per 7’ rack (3 OLTs) 每个7’ 机架（3个OLT）包含192个1G PON • Serves 6,144 ONTs per 7’ rack 每个7’ 机架伺服6,144个ONT • 16 x 10G PONs per OLT 每个OLT包含16个10G PON • 48 10G PONs per 7’ rack (3 OLTs)每个7’ 机架（3个OLT）包含48个10G PON • Serves 1,536 10G ONTs per 7’ rack每个7’ 机架伺服1,536个10G ONT • 强大的网络管理 • 软件驱动和易升级 • 服务质量（QoS）与带宽控制速度提高64 Kbps • VLAN与ESAF支持 • 多级队列与特定服务支持 • IGMP侦听与代理 • IPv6兼容

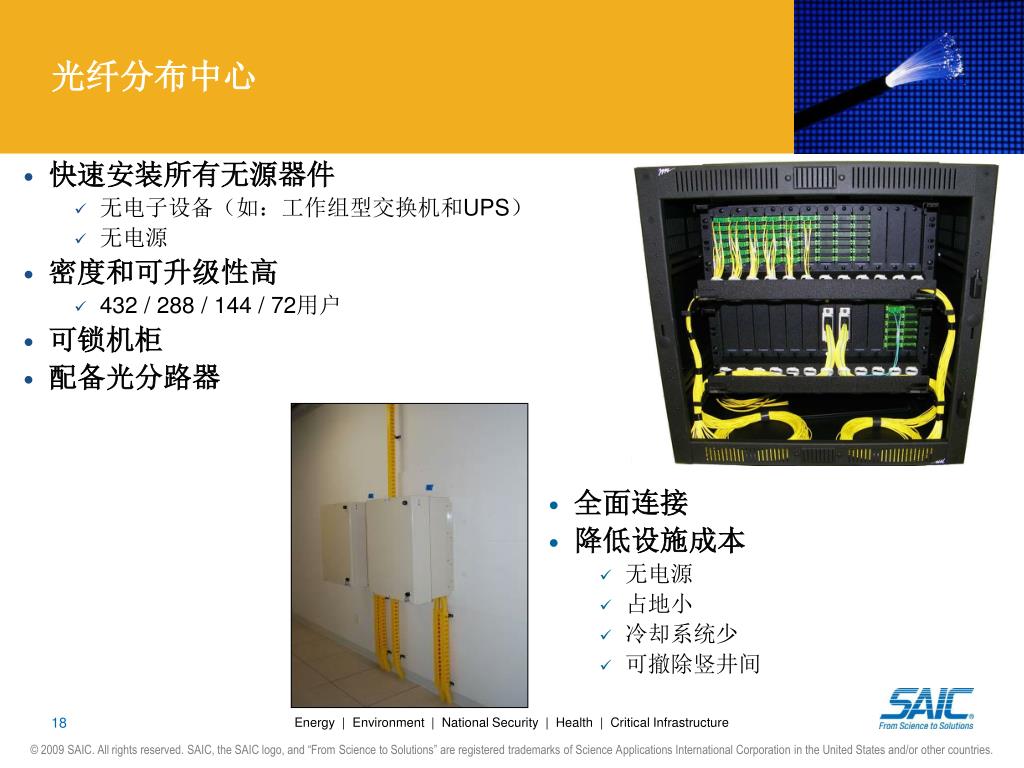

  18. 光纤分布中心 • 快速安装所有无源器件 • 无电子设备（如：工作组型交换机和UPS） • 无电源 • 密度和可升级性高 • 432 / 288 / 144 / 72用户 • 可锁机柜 • 配备光分路器 • 全面连接 • 降低设施成本 • 无电源 • 占地小 • 冷却系统少 • 可撤除竖井间

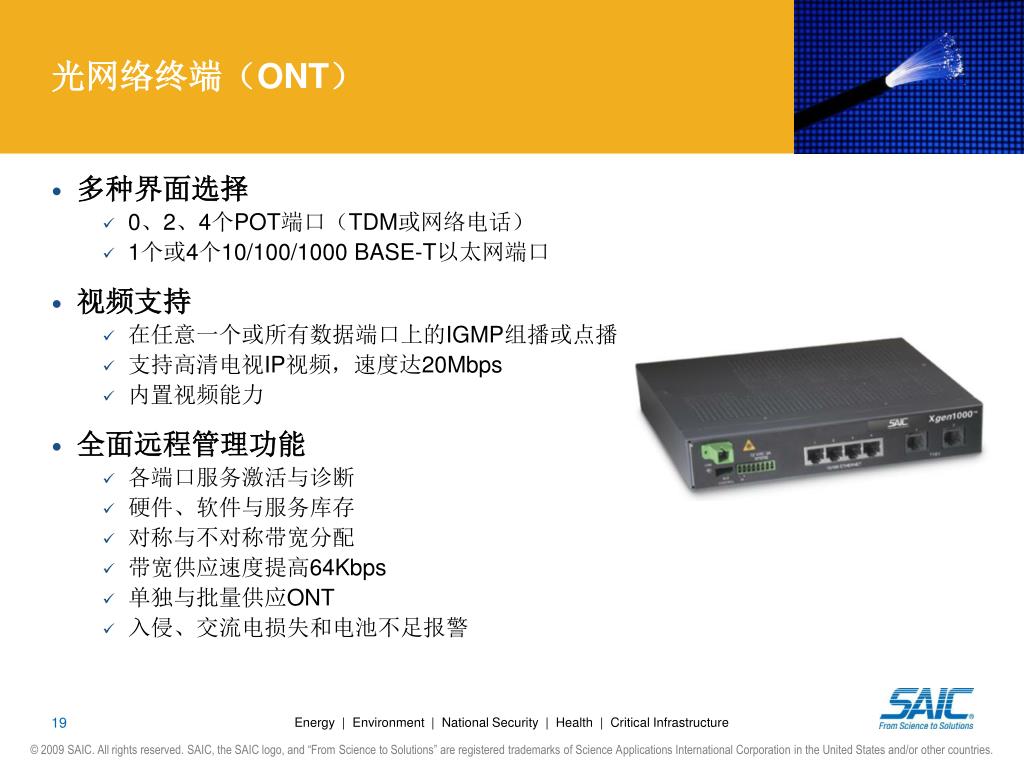

  19. 光网络终端（ONT） • 多种界面选择 • 0、2、4个POT端口（TDM或网络电话） • 1个或4个10/100/1000 BASE-T以太网端口 • 视频支持 • 在任意一个或所有数据端口上的IGMP组播或点播 • 支持高清电视IP视频，速度达20Mbps • 内置视频能力 • 全面远程管理功能 • 各端口服务激活与诊断 • 硬件、软件与服务库存 • 对称与不对称带宽分配 • 带宽供应速度提高64Kbps • 单独与批量供应ONT • 入侵、交流电损失和电池不足报警

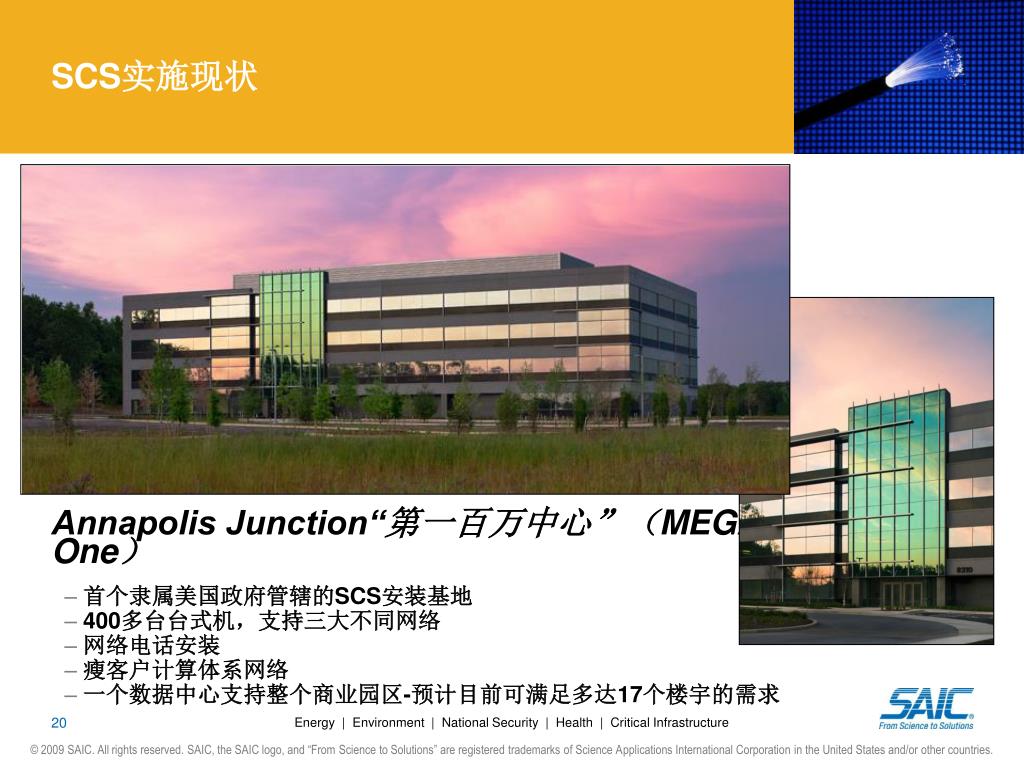

  20. SCS实施现状 Annapolis Junction“第一百万中心”（MEGA Center One） • 首个隶属美国政府管辖的SCS安装基地 • 400多台台式机，支持三大不同网络 • 网络电话安装 • 瘦客户计算体系网络 • 一个数据中心支持整个商业园区-预计目前可满足多达17个楼宇的需求

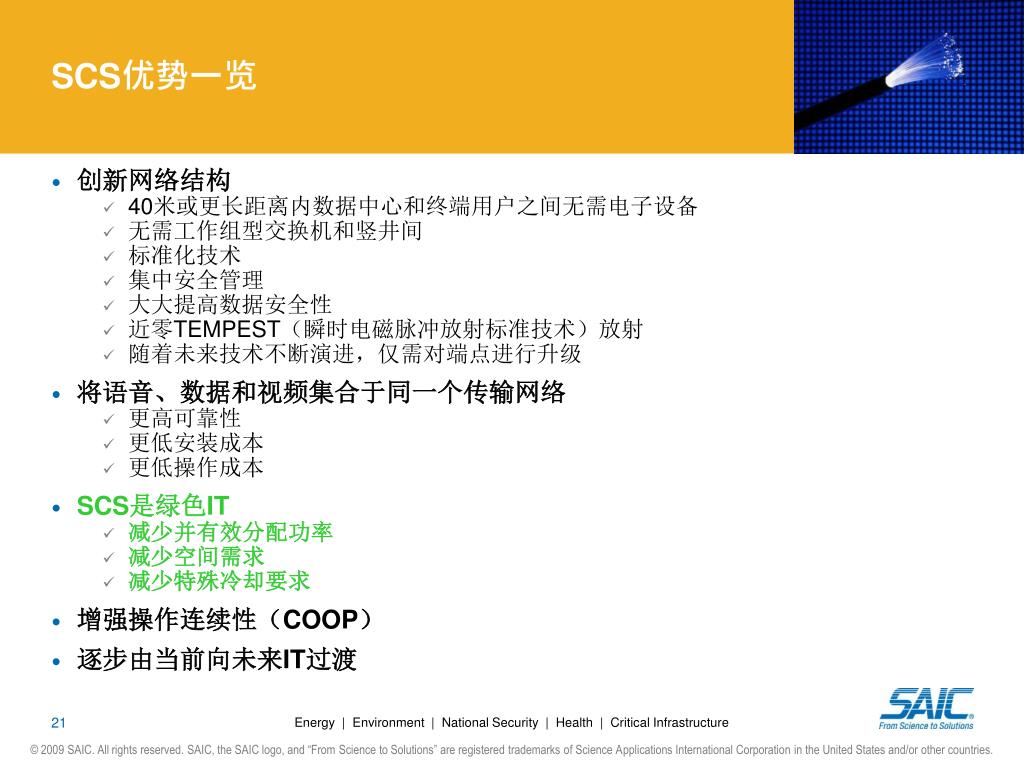

  21. SCS优势一览 • 创新网络结构 • 40米或更长距离内数据中心和终端用户之间无需电子设备 • 无需工作组型交换机和竖井间 • 标准化技术 • 集中安全管理 • 大大提高数据安全性 • 近零TEMPEST（瞬时电磁脉冲放射标准技术）放射 • 随着未来技术不断演进，仅需对端点进行升级 • 将语音、数据和视频集合于同一个传输网络 • 更高可靠性 • 更低安装成本 • 更低操作成本 • SCS是绿色IT • 减少并有效分配功率 • 减少空间需求 • 减少特殊冷却要求 • 增强操作连续性（COOP） • 逐步由当前向未来IT过渡
