電子量角器

電子量角器. 撰寫人：董瑩蟬. 電子量角器簡介. 電子量角器可以收集人們關節旋轉 的角度，以及肘部的彎曲和伸長， 藉由不同的感應器接收不同資料， 並利用接收的資料進行相關性的分 析作業，以達到防止人們肌肉骨骼 性的傷害，如尺偏或橈偏。. 電子量角器使用步驟. 1. 連接所有線路如下頁設備裝置示意圖圖示。 2. 開啟電源。 3. 開啟蒐集資料軟體。 4. 選擇適合的量測感應器，並將感應器貼到所要量測的正確身體位置。 5. 選擇角度航道並歸零。 6. 開始收集資料。. 設備裝置示意圖. 感應器. 實驗室現有的感應器

lewis
Download Presentation

電子量角器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 電子量角器 撰寫人：董瑩蟬

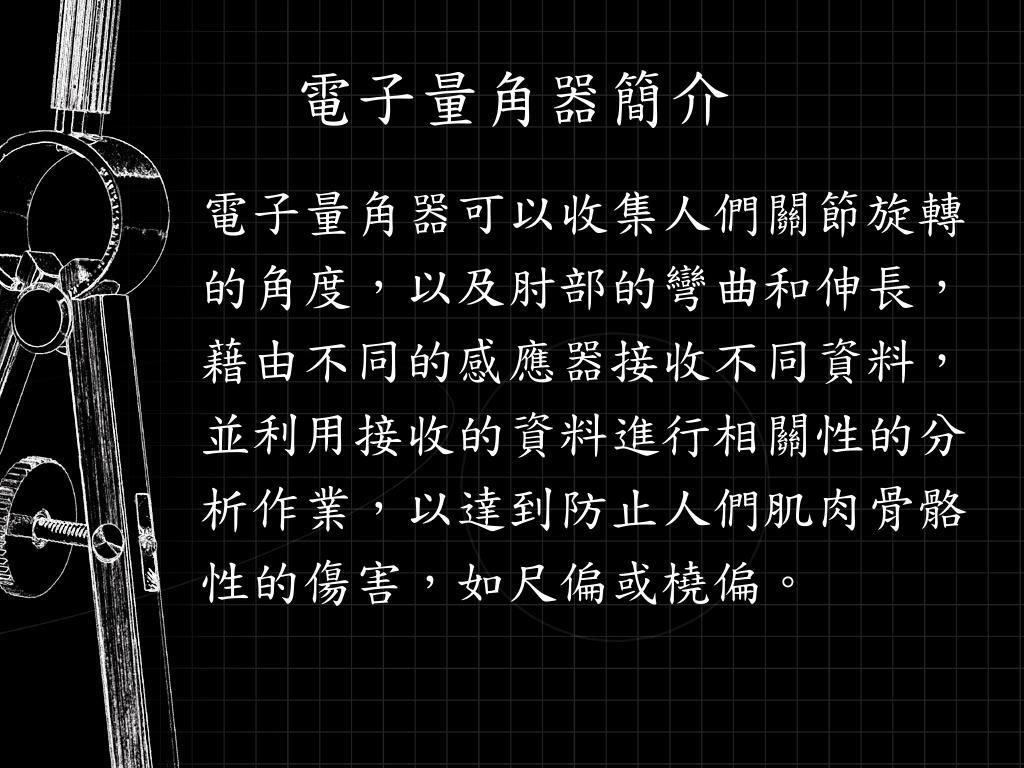

  2. 電子量角器簡介 電子量角器可以收集人們關節旋轉 的角度，以及肘部的彎曲和伸長， 藉由不同的感應器接收不同資料， 並利用接收的資料進行相關性的分 析作業，以達到防止人們肌肉骨骼 性的傷害，如尺偏或橈偏。

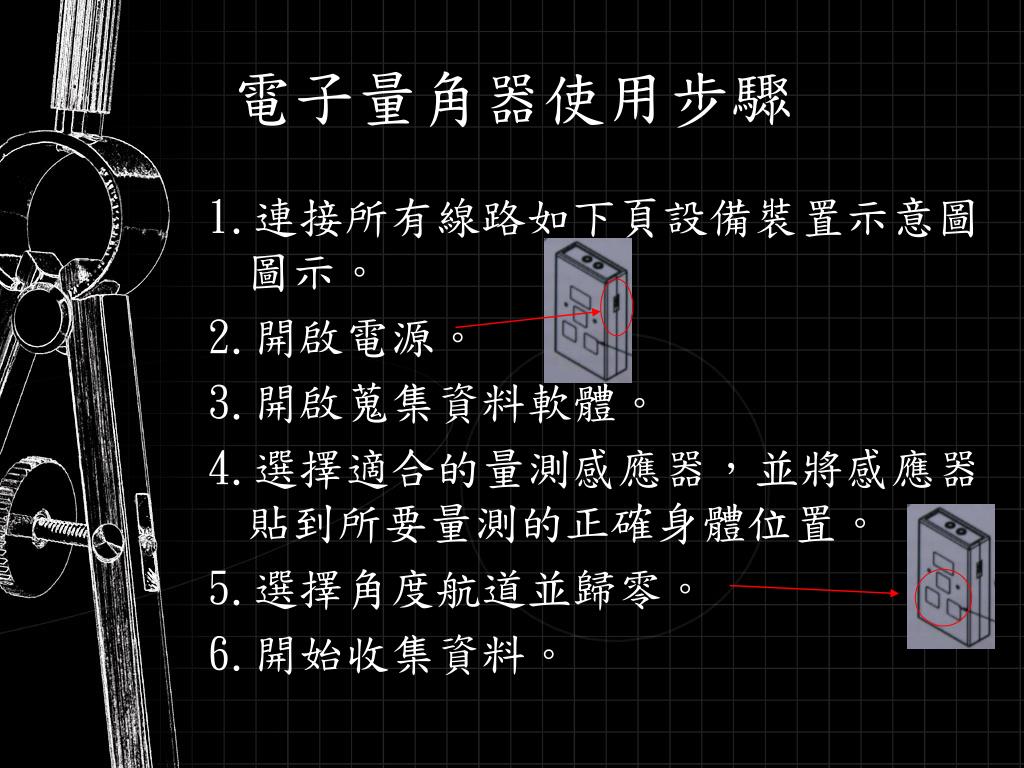

  3. 電子量角器使用步驟 1.連接所有線路如下頁設備裝置示意圖圖示。 2.開啟電源。 3.開啟蒐集資料軟體。 4.選擇適合的量測感應器，並將感應器貼到所要量測的正確身體位置。 5.選擇角度航道並歸零。 6.開始收集資料。

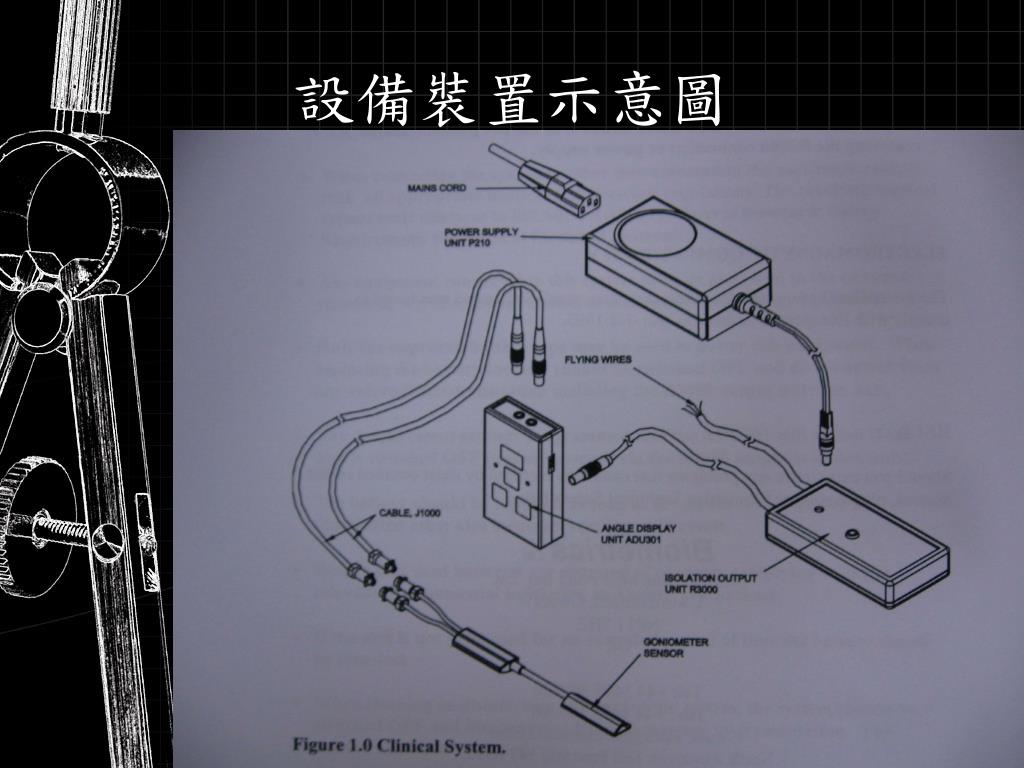

  4. 設備裝置示意圖

  5. 感應器 實驗室現有的感應器 Joint sensor measured output elbow SG110 flexion/extension knee SG150 flexion/extension back Q150 axial/rotation

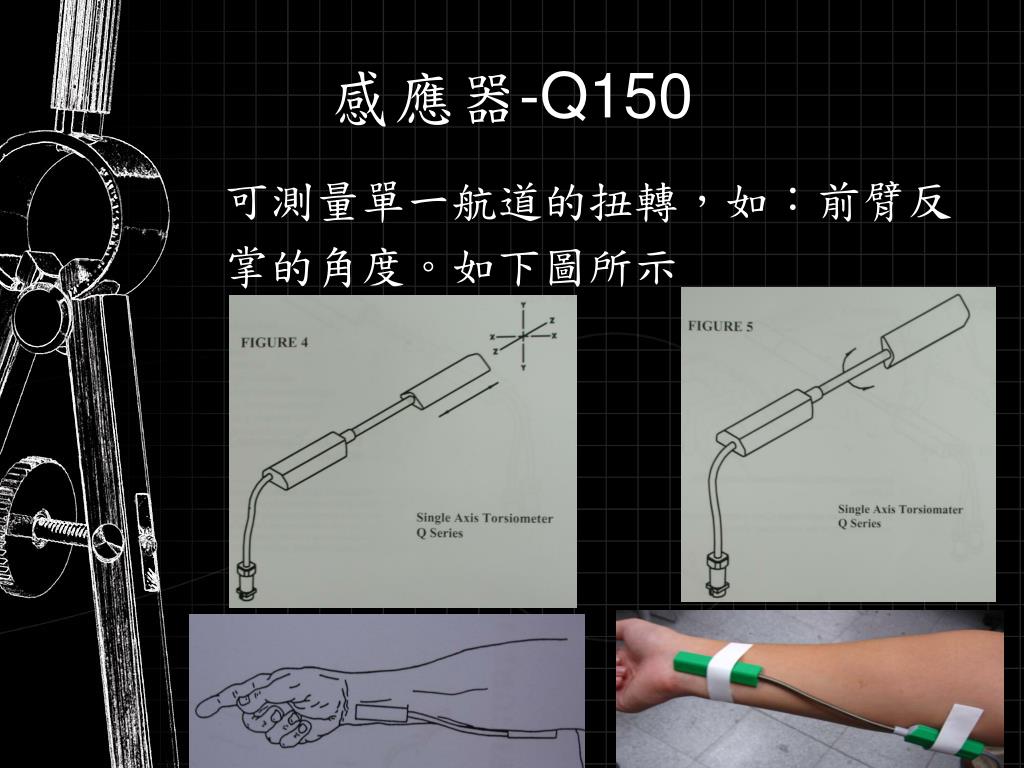

  6. 感應器-Q150 可測量單一航道的扭轉，如：前臂反 掌的角度。如下圖所示

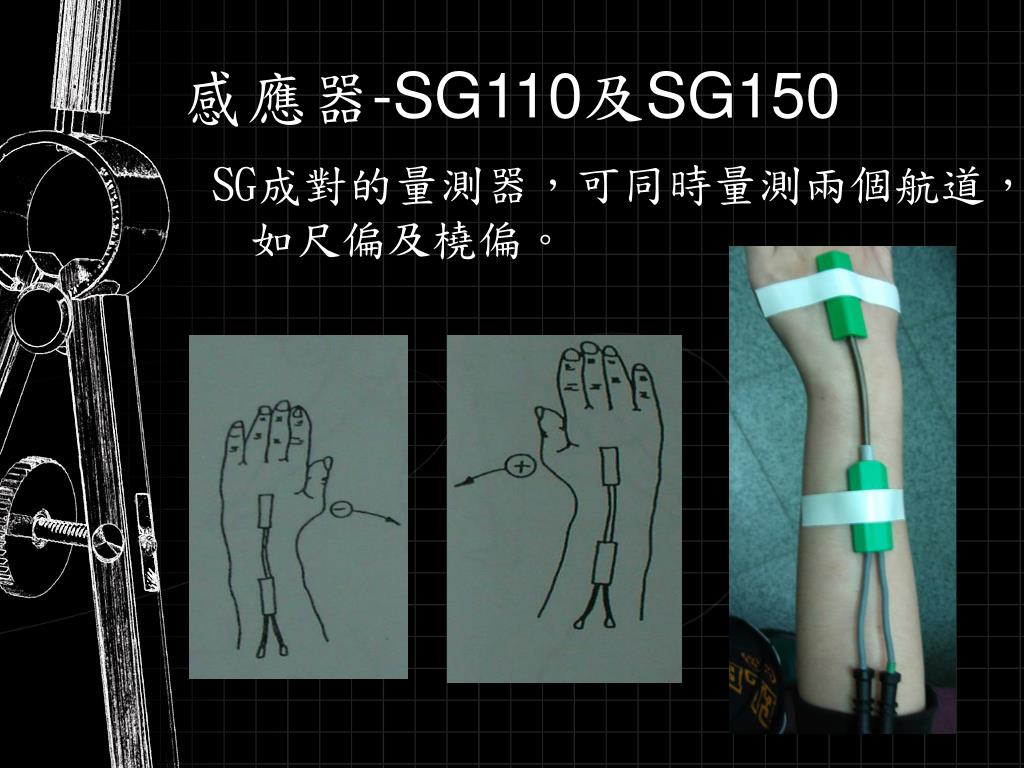

  7. 感應器-SG110及SG150 SG成對的量測器，可同時量測兩個航道，如尺偏及橈偏。

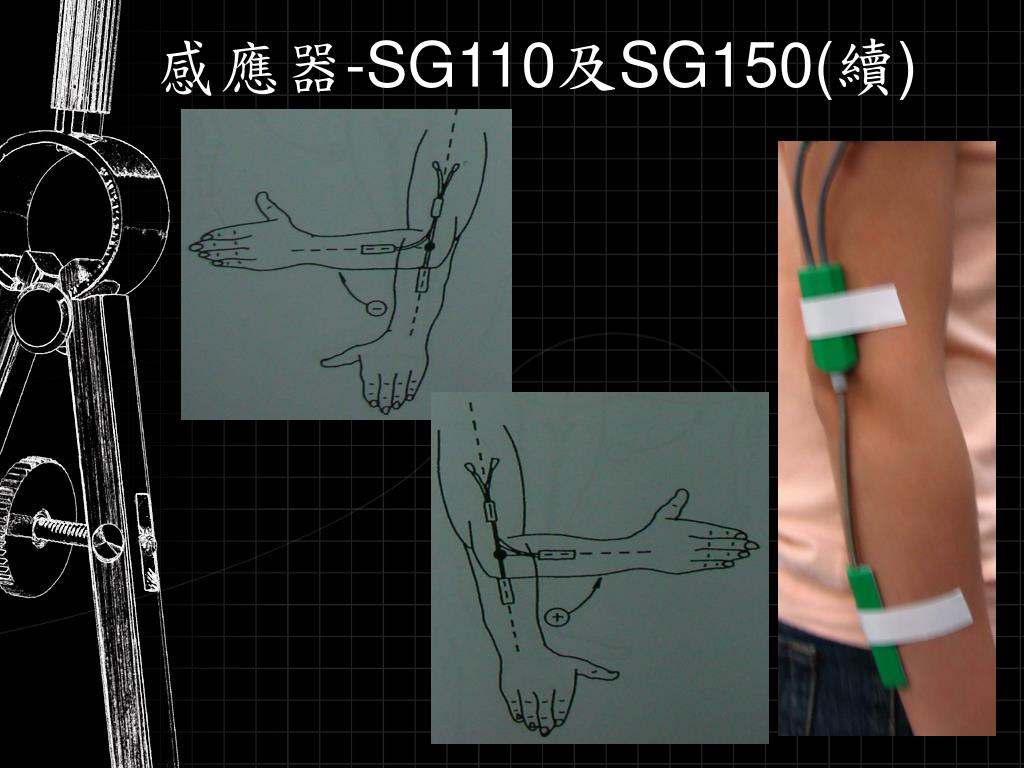

  8. 感應器-SG110及SG150(續)

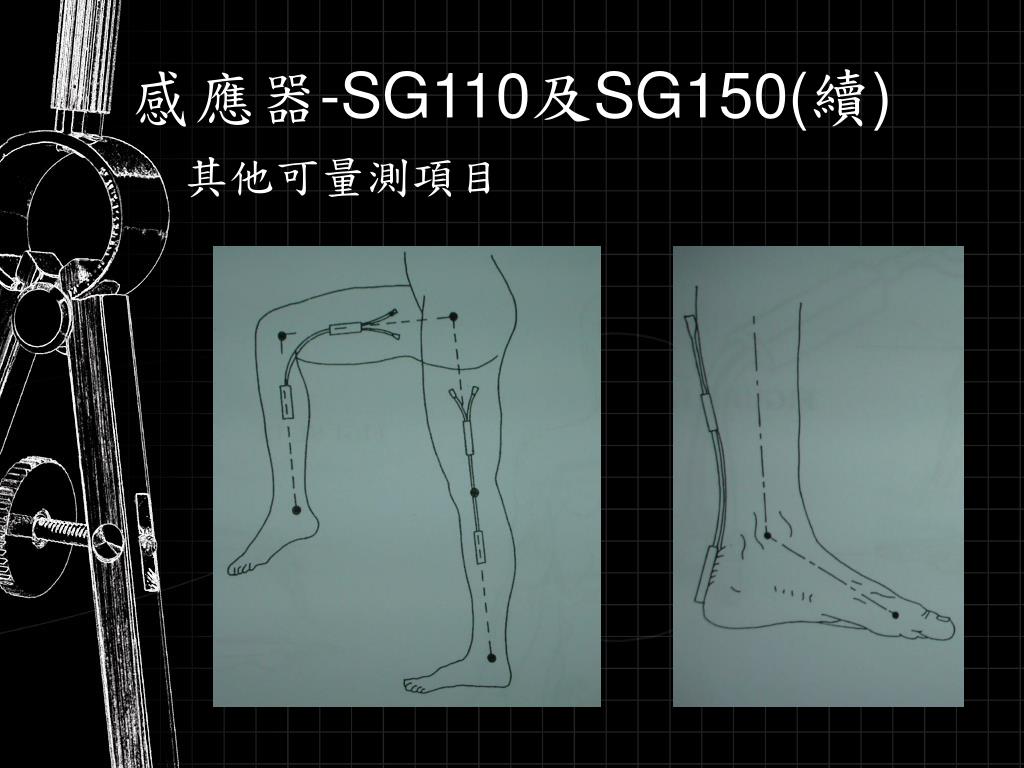

  9. 感應器-SG110及SG150(續) 其他可量測項目
