第七章地形图的基本知识

第七章地形图的基本知识 青岛滨海学院主讲：张成玉

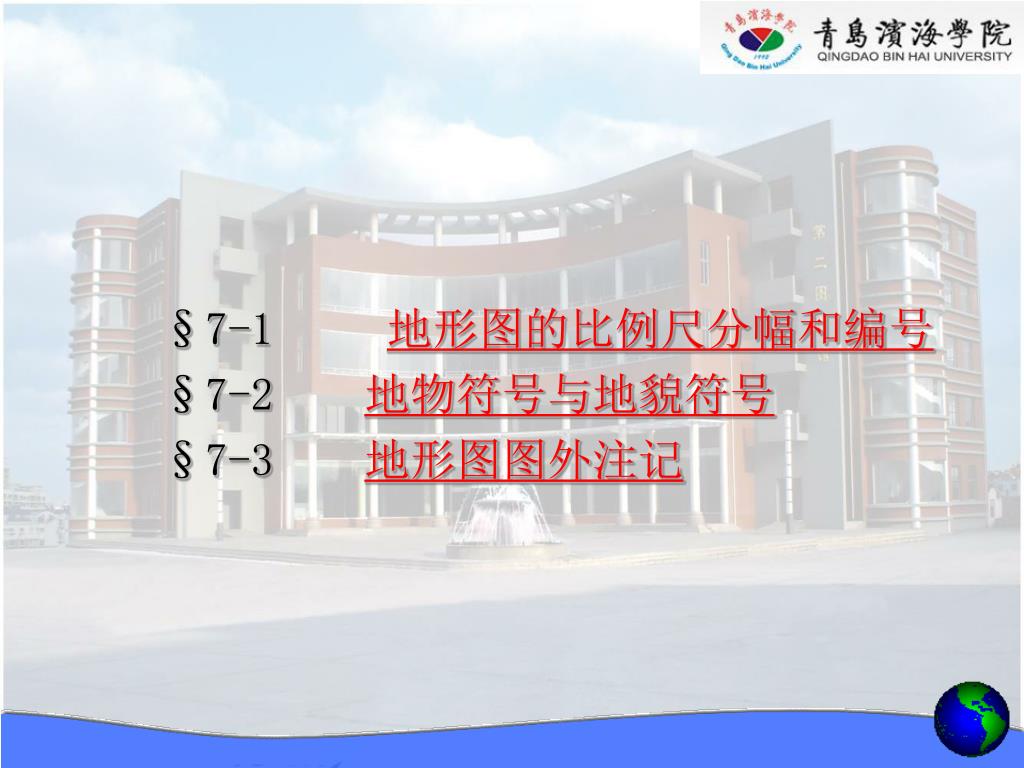

§7-1 地形图的比例尺分幅和编号 §7-2 地物符号与地貌符号 §7-3 地形图图外注记

地物—地面人工建筑物，如房屋、道路、 农田、桥梁…… 地形地貌—地面自然形态，如山脉、河流、平原、洼地…… 一、平面图、地形图平面图：将地面上各种地物的平面位置按一定比例尺、用规定的符号和线条缩绘在图纸上，并注有代表性的高程点，这种图称为平面图。地形图：如果既表示出各种地物，又用等高线表示出地貌，这种图称为（等高线）地形图。

平面图 1:2000

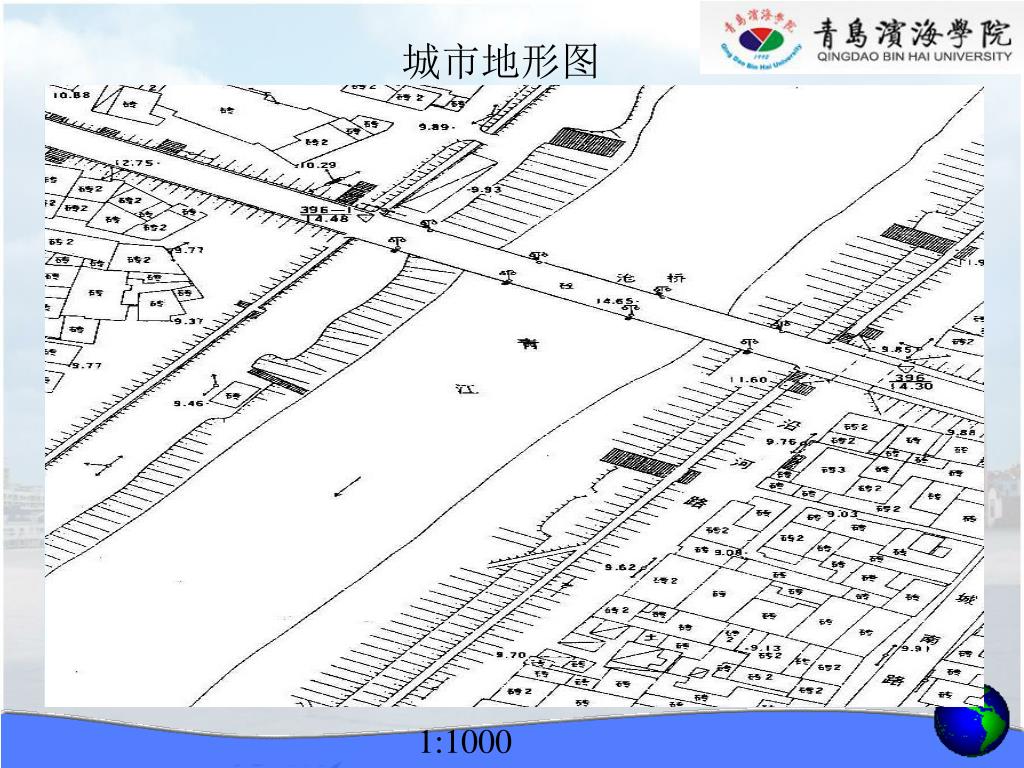

城市地形图 1:1000

城市地形图 1:2000

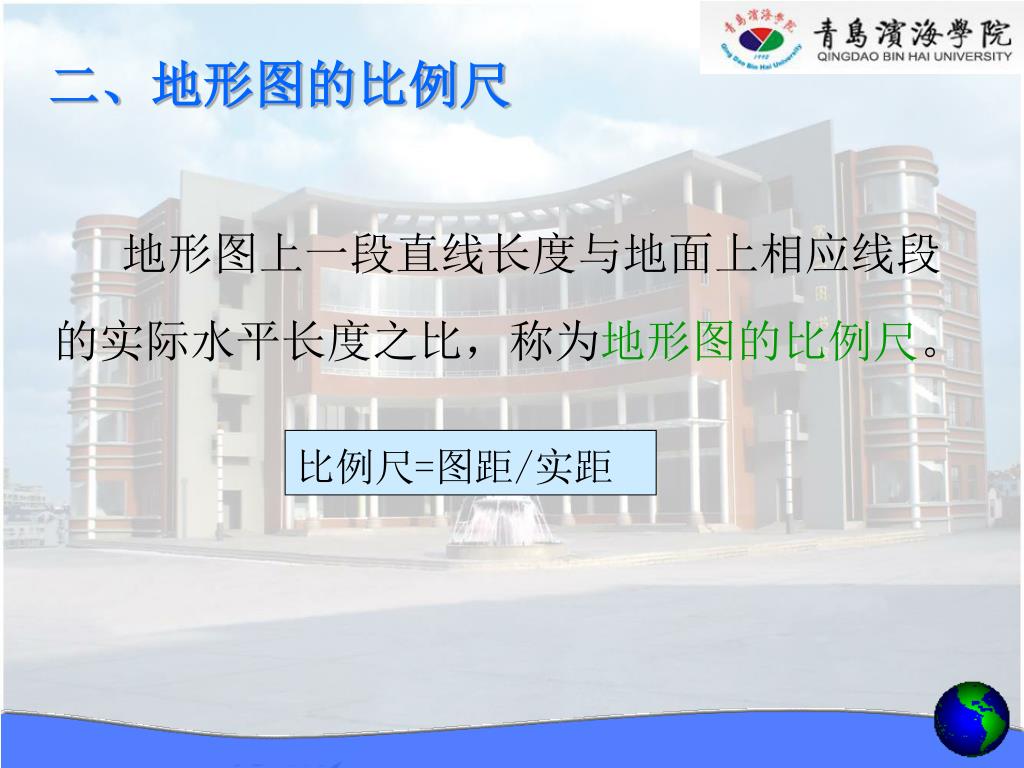

比例尺=图距/实距 二、地形图的比例尺地形图上一段直线长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。

（一）比例尺的表示方法 1．数字比例尺 l:500，l:1000，l:2O00 2．图示比例尺最常见的图示比例尺为直线比例尺优点：便于直接量取长度，并可减小因图纸伸缩变形而引起的误差。

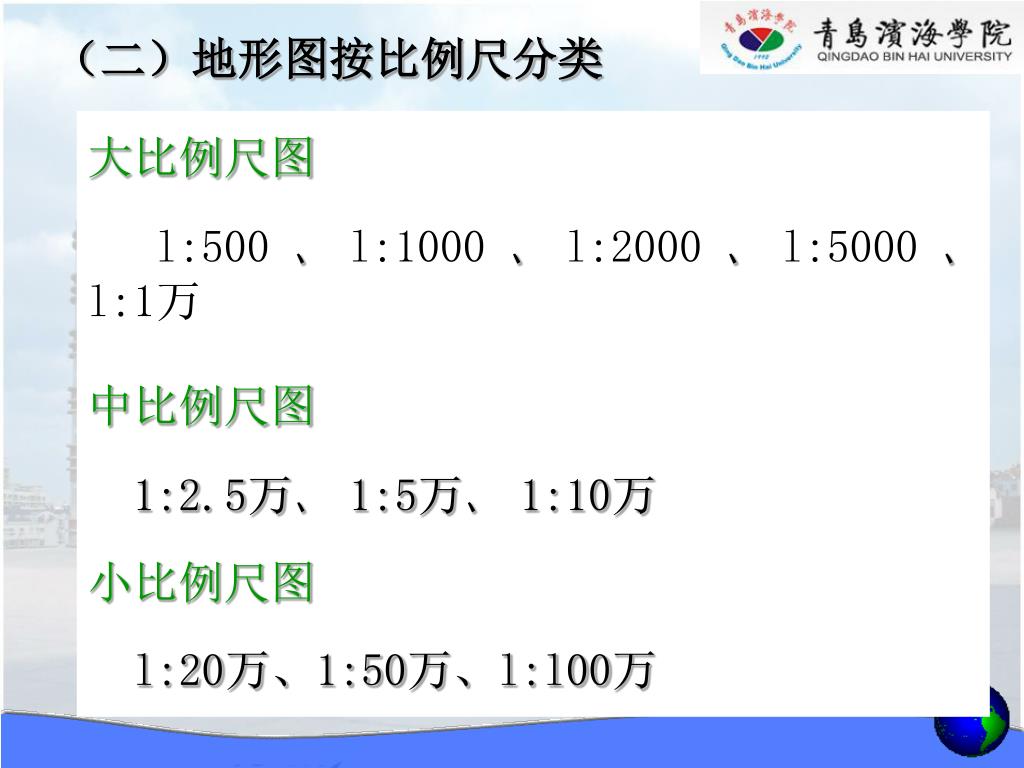

（二）地形图按比例尺分类 大比例尺图 l:500 、l:1000 、l:2000 、l:5000、l:1万中比例尺图 1:2.5万、1:5万、1:10万小比例尺图 l:20万、1:50万、l:l00万

(三)比例尺精度 人用肉眼能分辨的最小距离一般为0.1mm所以把图上0.1mm所表示的实地水平距离称为比例尺精度，即0.1mm×M M—为比例尺分母注：比例尺越大，其比例尺精度越高。比例尺精度的概念，对测图和用图都有重要意义

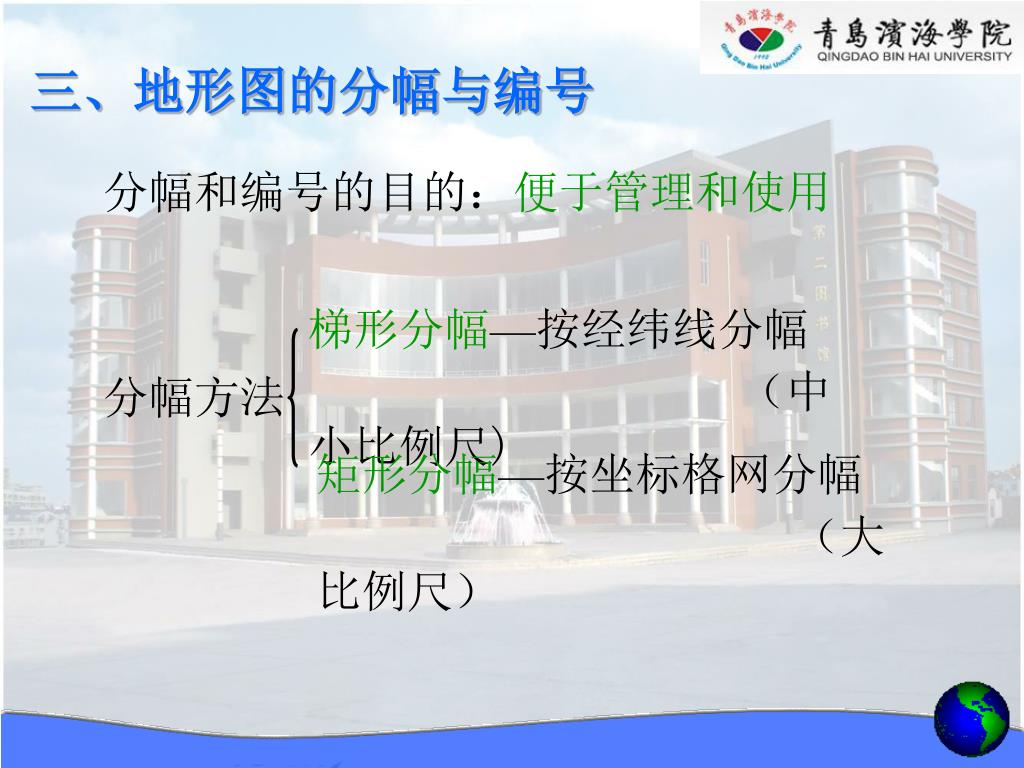

梯形分幅—按经纬线分幅 （中小比例尺) 分幅方法矩形分幅—按坐标格网分幅（大比例尺）三、地形图的分幅与编号分幅和编号的目的：便于管理和使用

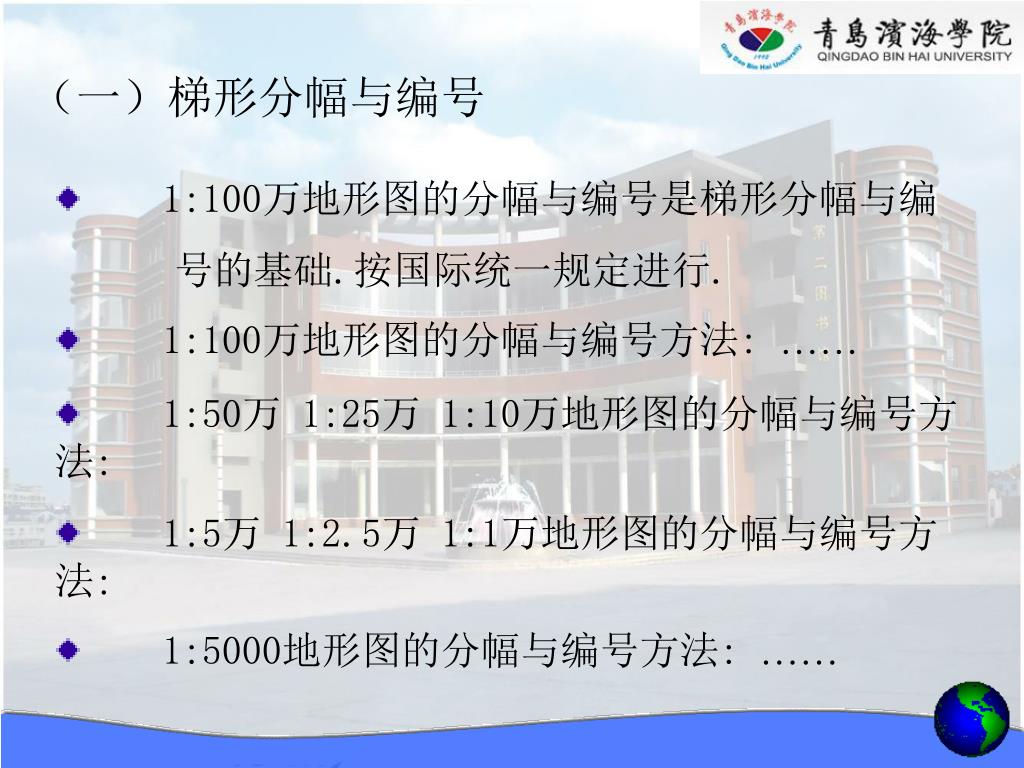

（一）梯形分幅与编号 • 1:100万地形图的分幅与编号是梯形分幅与编 • 号的基础.按国际统一规定进行. • 1:100万地形图的分幅与编号方法: …… • 1:50万 1:25万 1:10万地形图的分幅与编号方法: • 1:5万 1:2.5万 1:1万地形图的分幅与编号方法: • 1:5000地形图的分幅与编号方法: ……

（二）矩形分幅与编号 图幅为矩形： 50cm × 50cm，40cm× 50cm 或 40cm × 40cm，基本方格： 10cm ×10cm 矩形分幅及面积

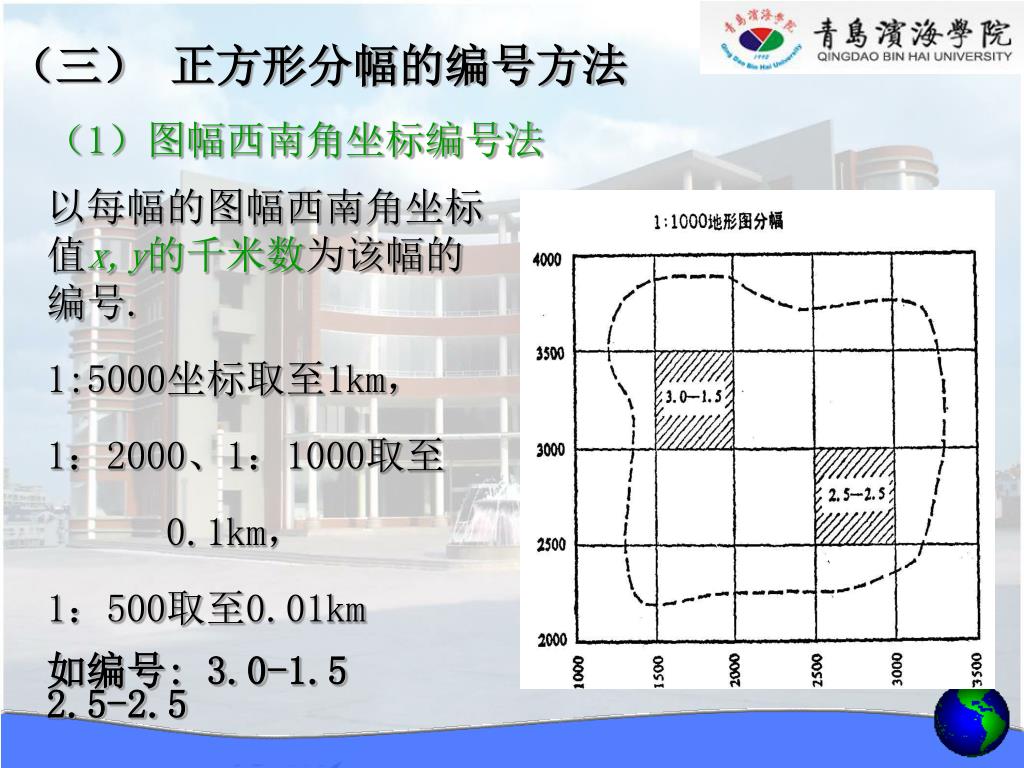

（三）正方形分幅的编号方法 （1）图幅西南角坐标编号法以每幅的图幅西南角坐标值x,y的千米数为该幅的编号. 1:5000坐标取至1km， 1：2000、1：1000取至 0.1km， 1：500取至0.01km 如编号: 3.0-1.5 2.5-2.5

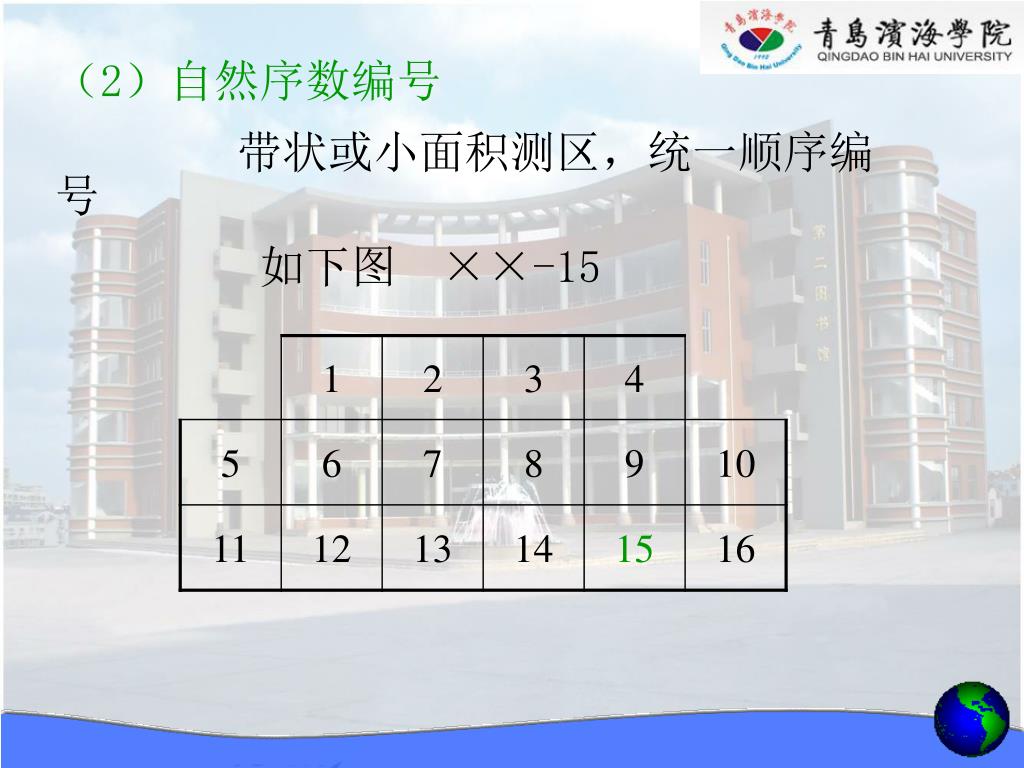

（2）自然序数编号 带状或小面积测区，统一顺序编号如下图 ××-15

（3）行列式编号 以代号（如A，B，C，…）的横行，以阿拉伯数字为代号的纵列，如下图A-4

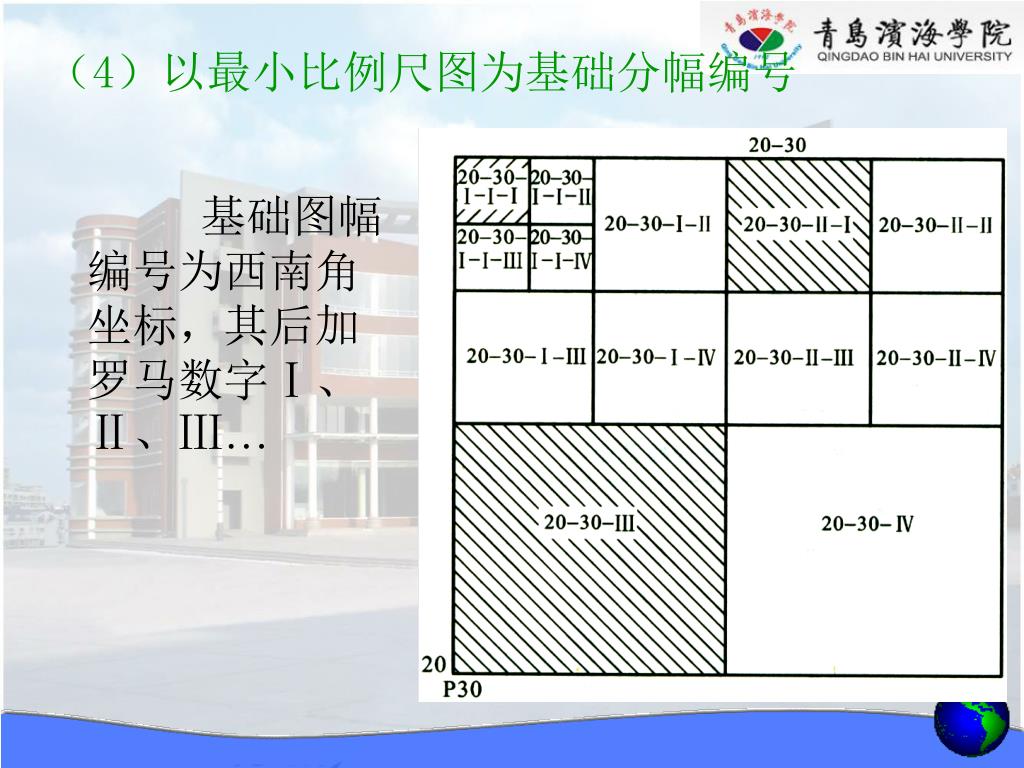

（4）以最小比例尺图为基础分幅编号 基础图幅编号为西南角坐标，其后加罗马数字Ⅰ、Ⅱ、Ⅲ…

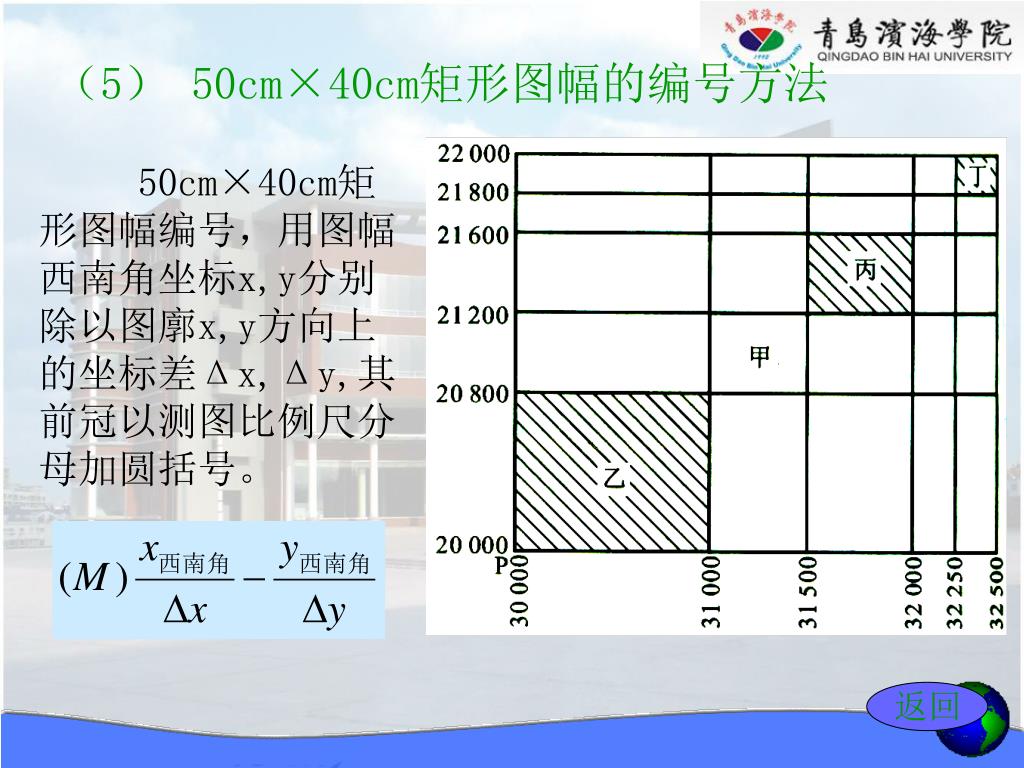

返回（5） 50cm×40cm矩形图幅的编号方法 50cm×40cm矩形图幅编号，用图幅西南角坐标x,y分别除以图廓x,y方向上的坐标差Δx,Δy,其前冠以测图比例尺分母加圆括号。

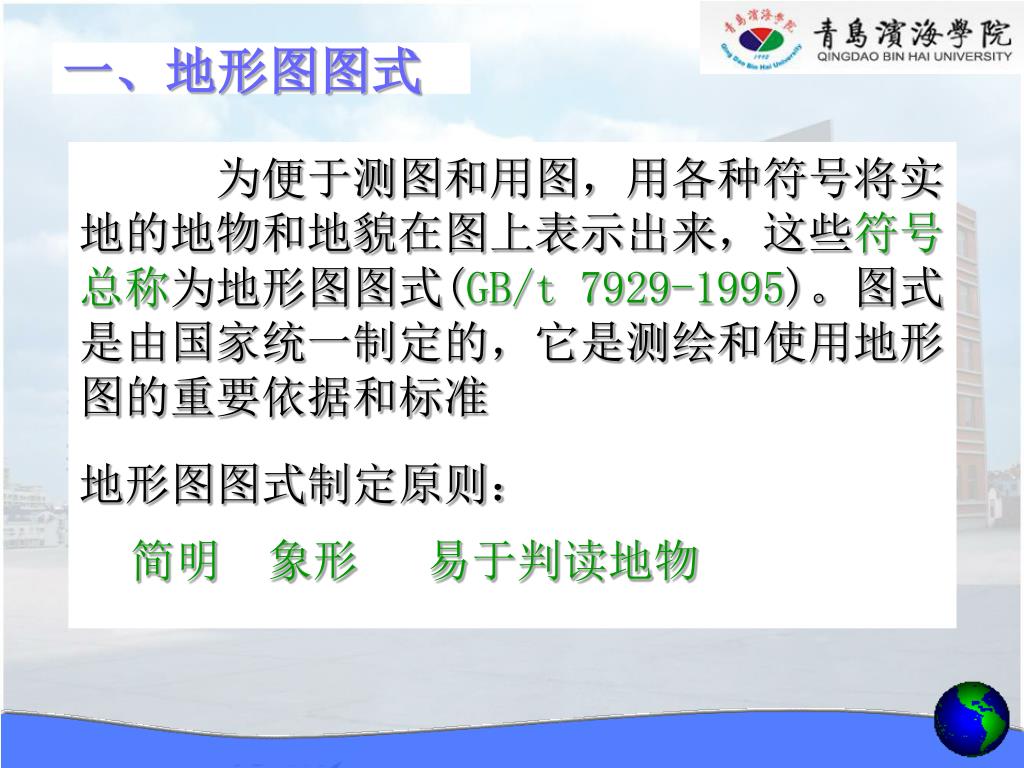

一、地形图图式 • 为便于测图和用图，用各种符号将实地的地物和地貌在图上表示出来，这些符号总称为地形图图式(GB/t 7929-1995)。图式是由国家统一制定的，它是测绘和使用地形图的重要依据和标准 • 地形图图式制定原则： • 简明象形易于判读地物

地形图图式的作用 • 地形图图式是地形图制图学的重要组成部分。 • 1、有助于“去粗取精”地把地表上最重要的信 • 息反映到图上去； • 2、有助于在有限的图面上多反映一些信息 • 3、有助于读图 • 4、有助于美化图面

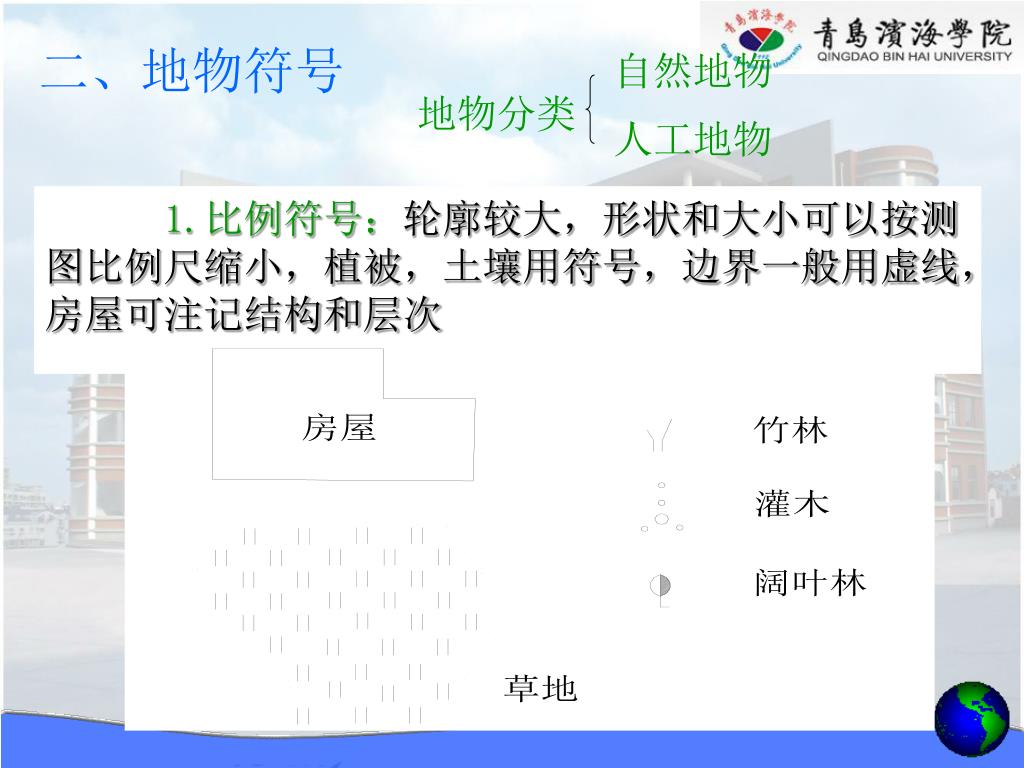

自然地物 地物分类人工地物二、地物符号 1.比例符号：轮廓较大，形状和大小可以按测图比例尺缩小，植被，土壤用符号，边界一般用虚线，房屋可注记结构和层次

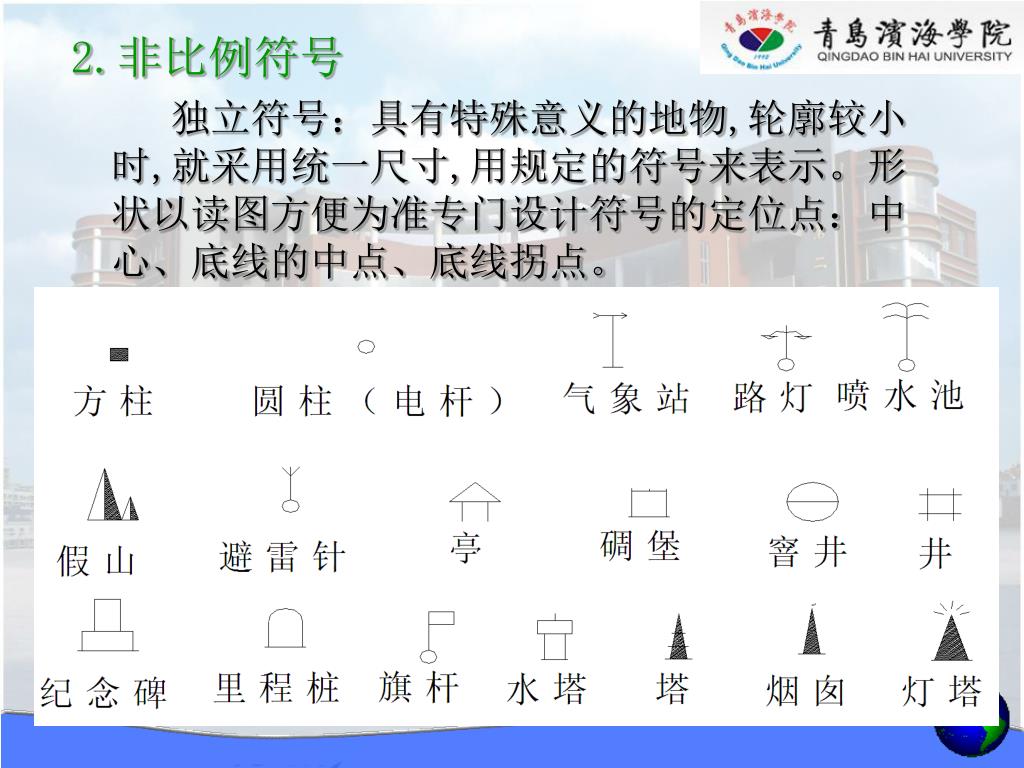

2.非比例符号 独立符号：具有特殊意义的地物,轮廓较小时,就采用统一尺寸,用规定的符号来表示。形状以读图方便为准专门设计符号的定位点：中心、底线的中点、底线拐点。

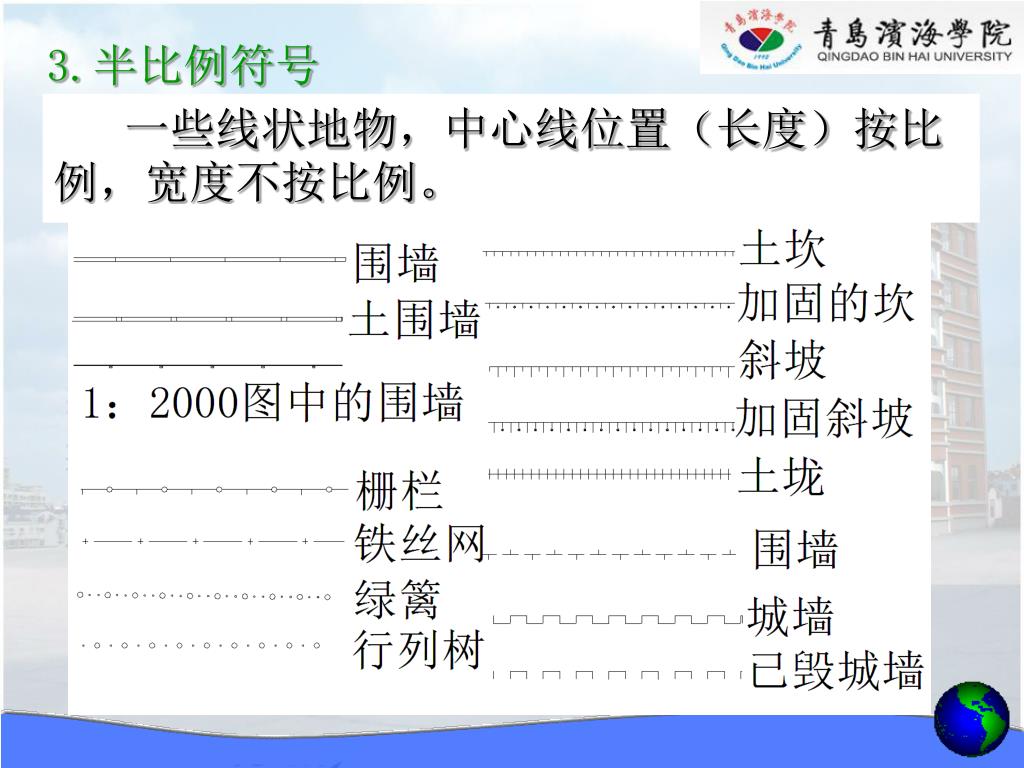

3.半比例符号 一些线状地物，中心线位置（长度）按比例，宽度不按比例。

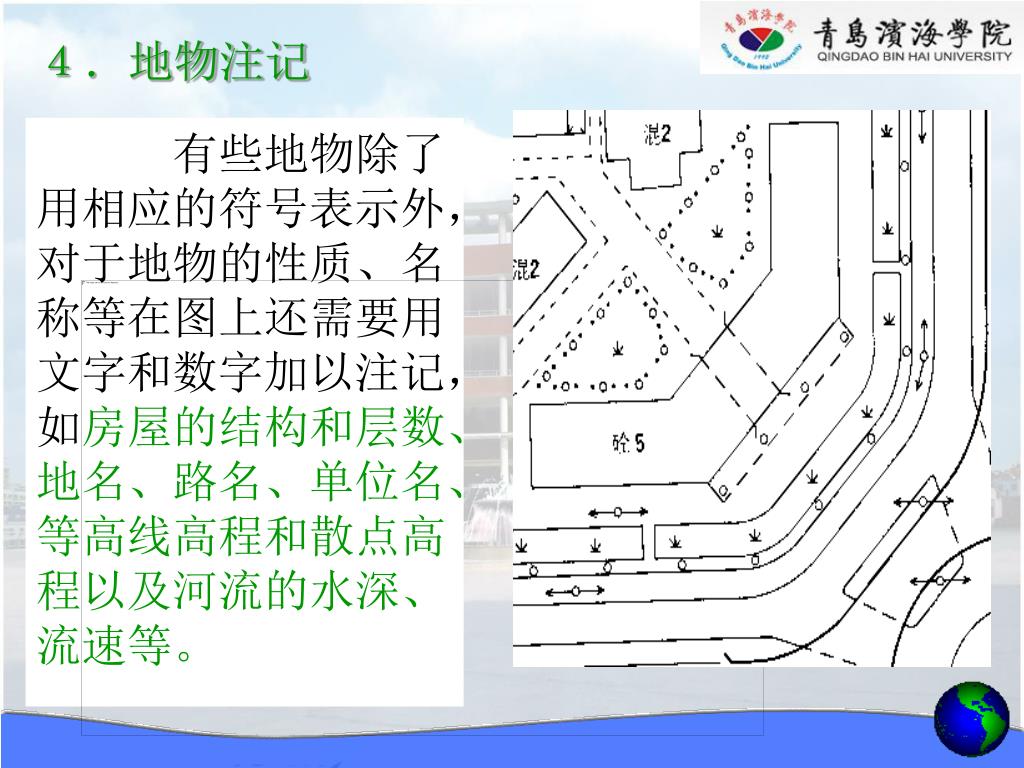

４．地物注记 有些地物除了用相应的符号表示外，对于地物的性质、名称等在图上还需要用文字和数字加以注记，如房屋的结构和层数、地名、路名、单位名、等高线高程和散点高程以及河流的水深、流速等。

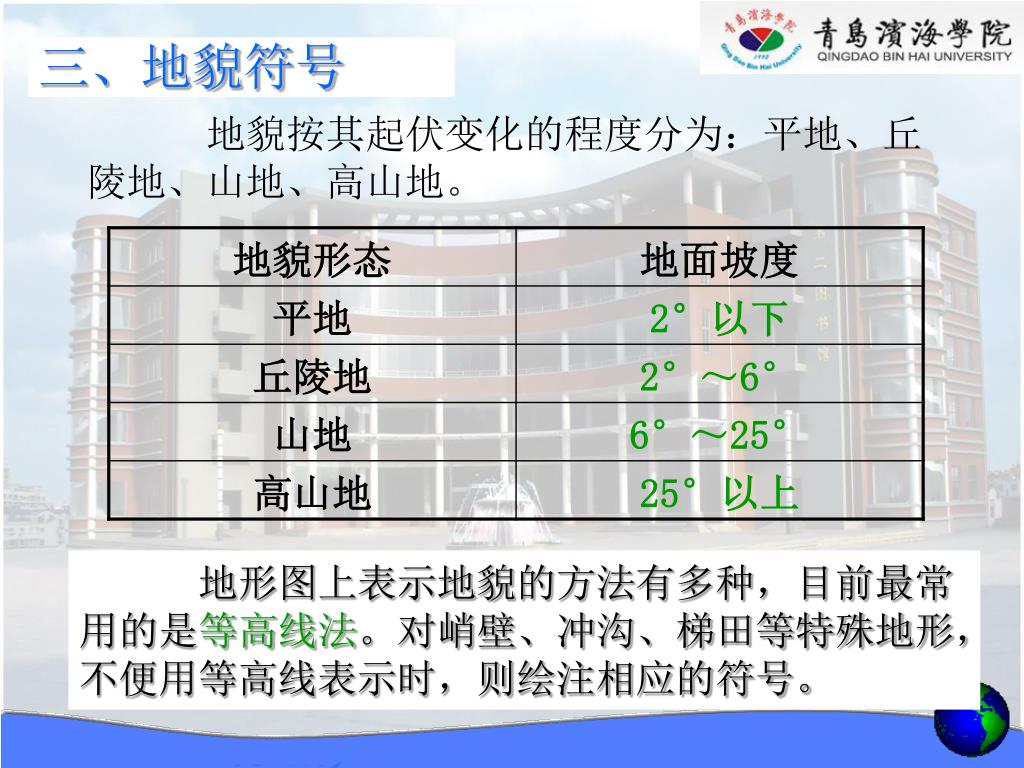

三、地貌符号 地貌按其起伏变化的程度分为：平地、丘陵地、山地、高山地。地形图上表示地貌的方法有多种，目前最常用的是等高线法。对峭壁、冲沟、梯田等特殊地形，不便用等高线表示时，则绘注相应的符号。

四、等高线 等高线的概念等高线是地面上高程相等的相邻点所连成的闭合曲线。（光滑封闭）。水面静止的湖泊和池塘的水边线，实际上就是一条闭合的等高线。

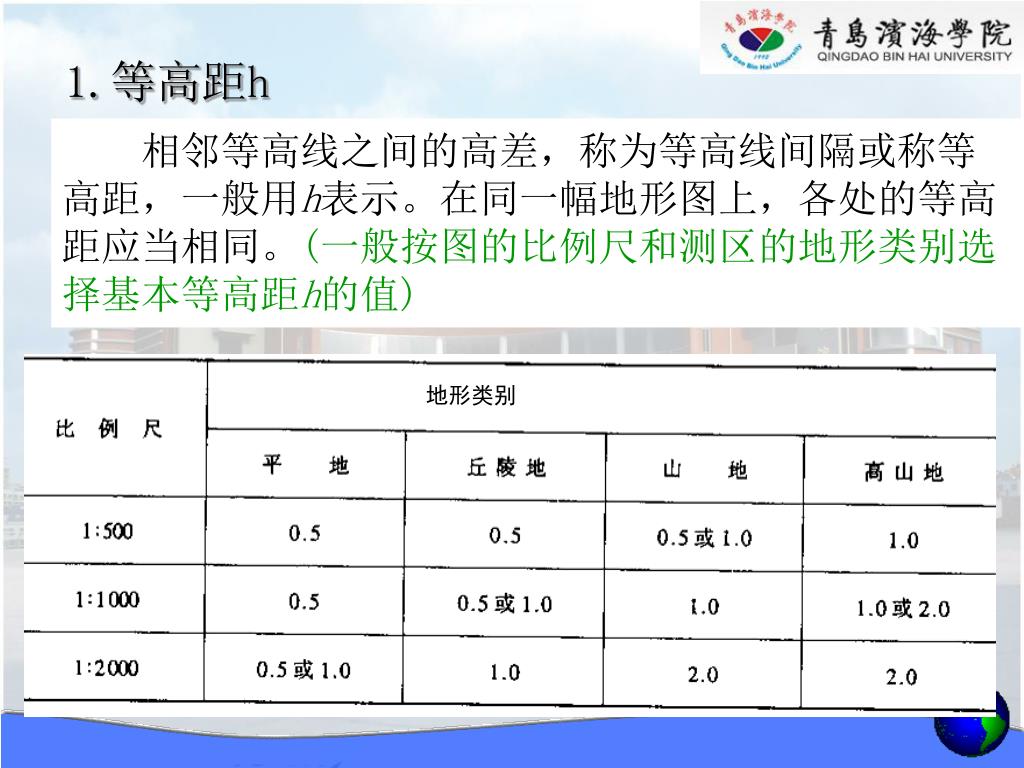

1.等高距h 相邻等高线之间的高差，称为等高线间隔或称等高距，一般用h表示。在同一幅地形图上，各处的等高距应当相同。(一般按图的比例尺和测区的地形类别选择基本等高距h的值) 地形类别

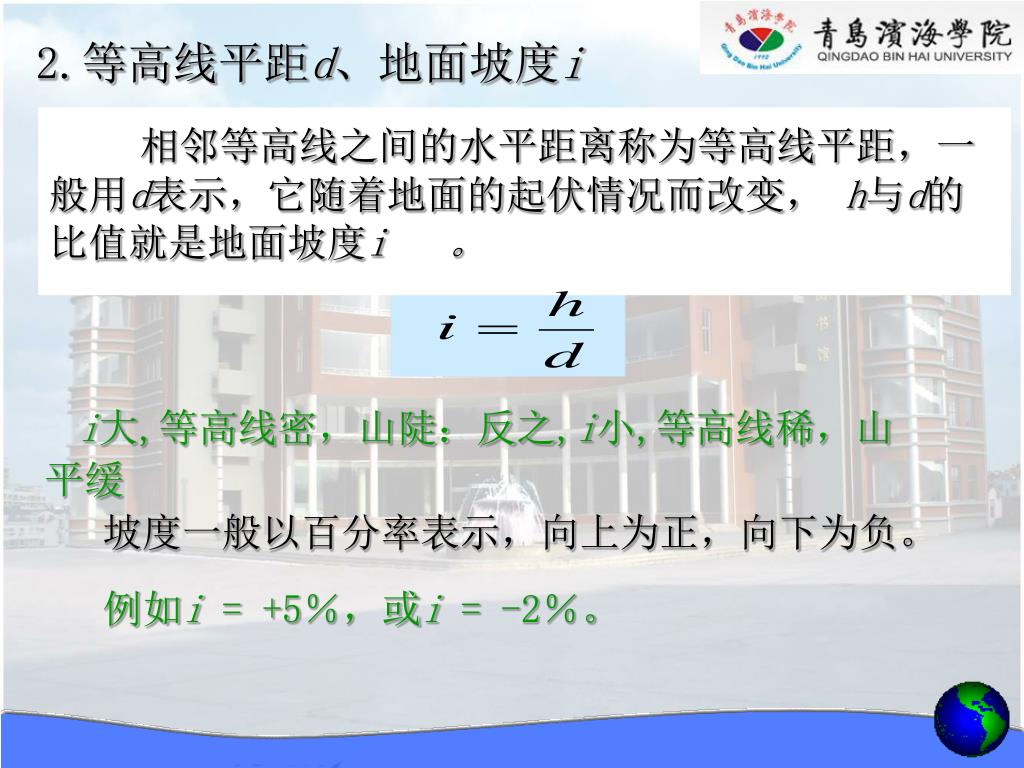

2.等高线平距d、地面坡度i 相邻等高线之间的水平距离称为等高线平距，一般用d表示，它随着地面的起伏情况而改变，h与d的比值就是地面坡度i。 i大,等高线密，山陡：反之,i小,等高线稀，山平缓坡度一般以百分率表示，向上为正，向下为负。例如i = +5％，或i = -2％。

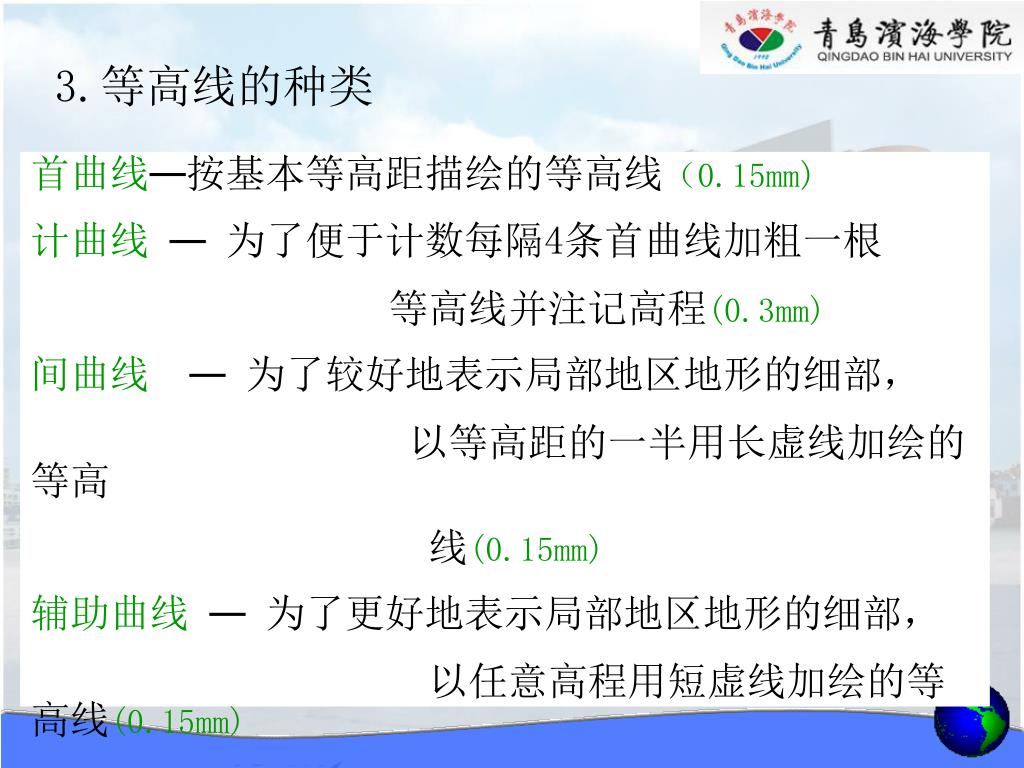

3.等高线的种类 首曲线—按基本等高距描绘的等高线（0.15mm) 计曲线—为了便于计数每隔4条首曲线加粗一根等高线并注记高程(0.3mm) 间曲线—为了较好地表示局部地区地形的细部，以等高距的一半用长虚线加绘的等高线(0.15mm) 辅助曲线—为了更好地表示局部地区地形的细部，以任意高程用短虚线加绘的等高线(0.15mm)

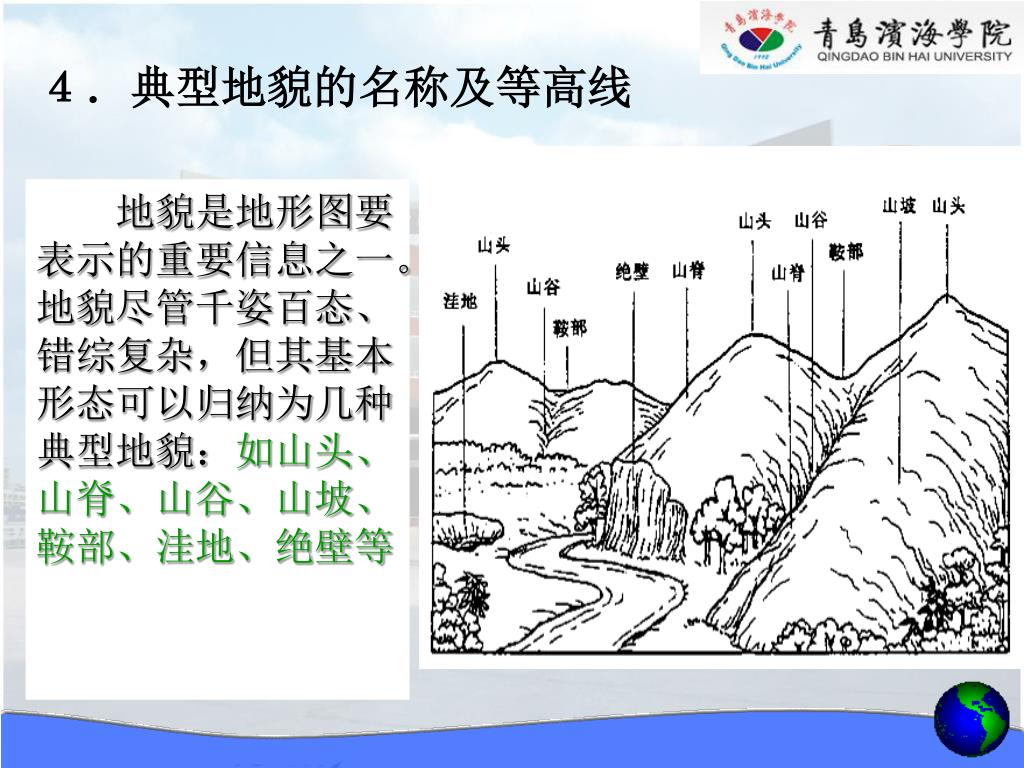

４．典型地貌的名称及等高线 地貌是地形图要表示的重要信息之一。地貌尽管千姿百态、错综复杂，但其基本形态可以归纳为几种典型地貌：如山头、山脊、山谷、山坡、鞍部、洼地、绝壁等

1）山头和洼地

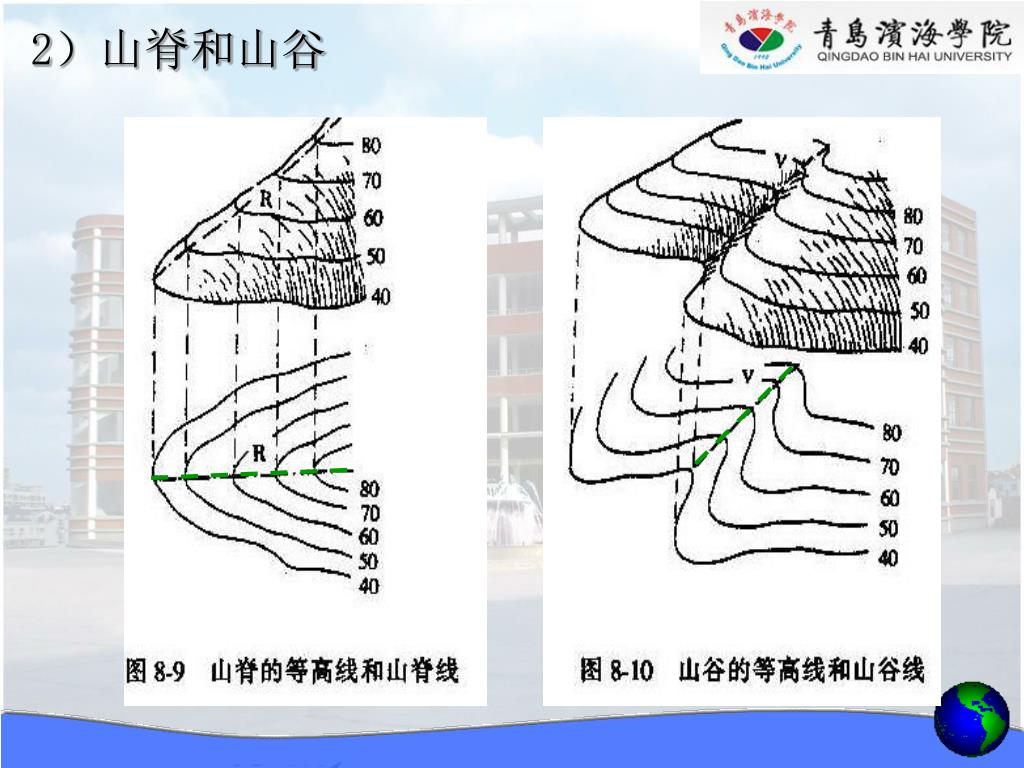

2）山脊和山谷

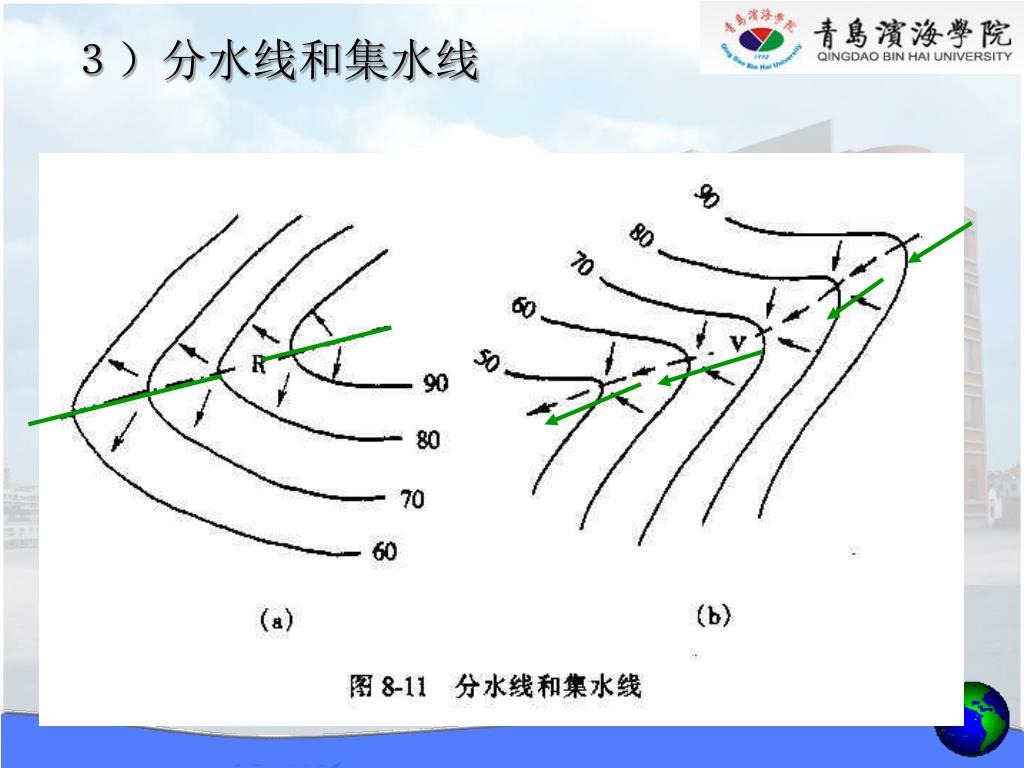

３）分水线和集水线

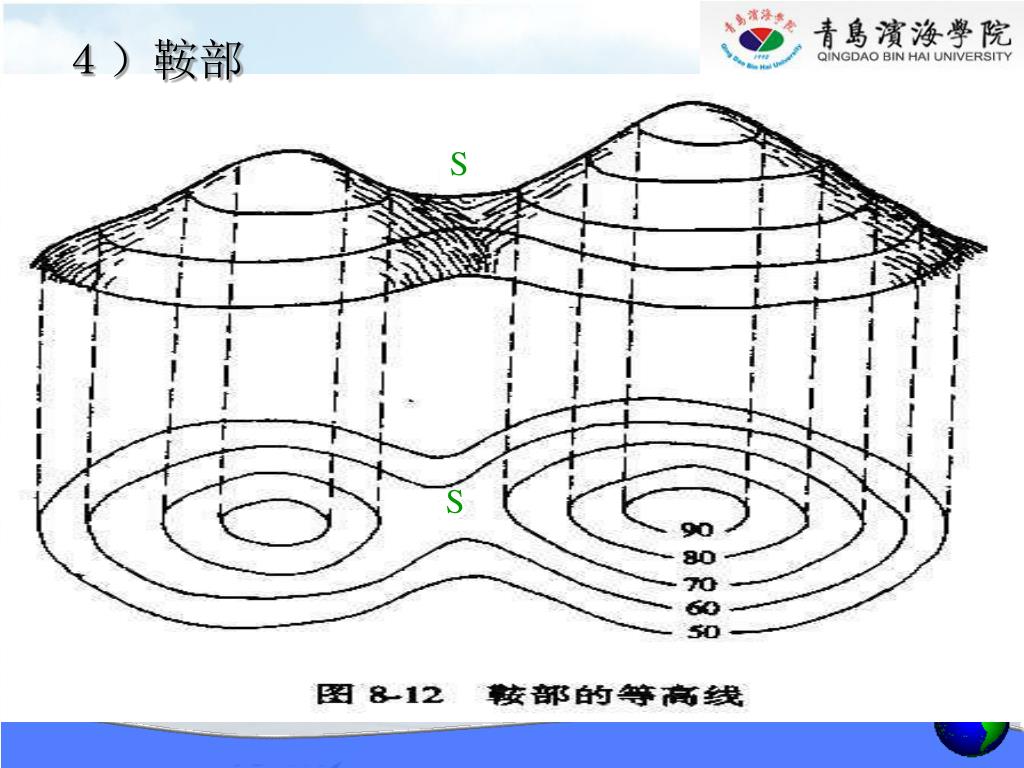

４）鞍部 S S

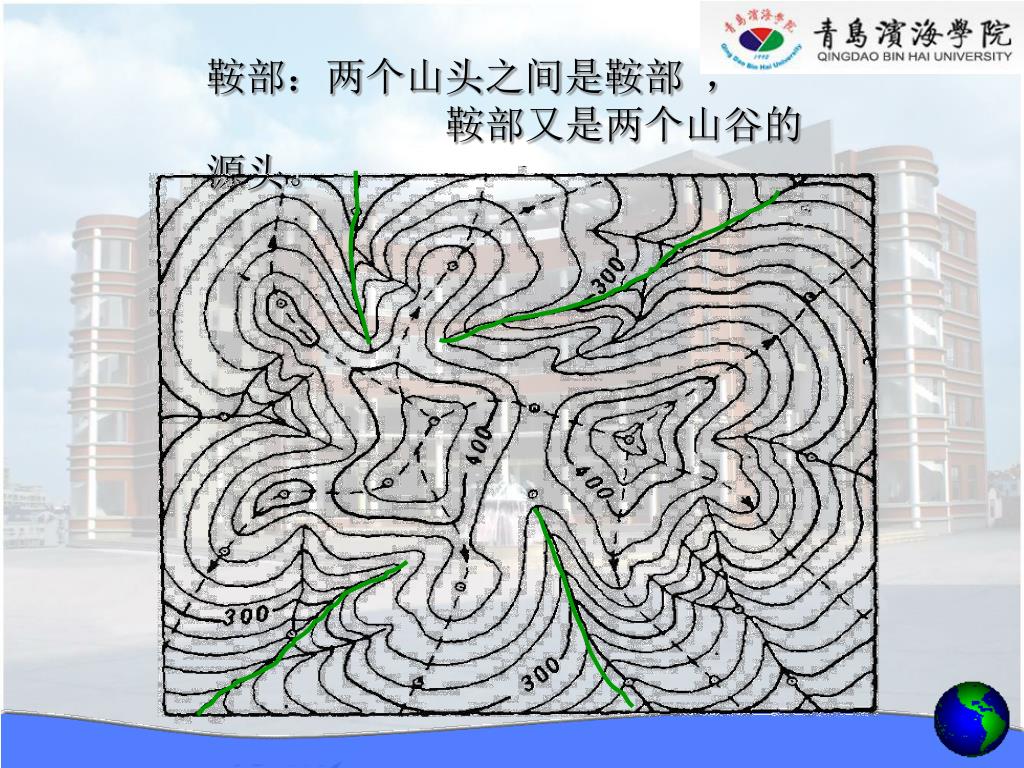

鞍部：两个山头之间是鞍部， 鞍部又是两个山谷的源头。

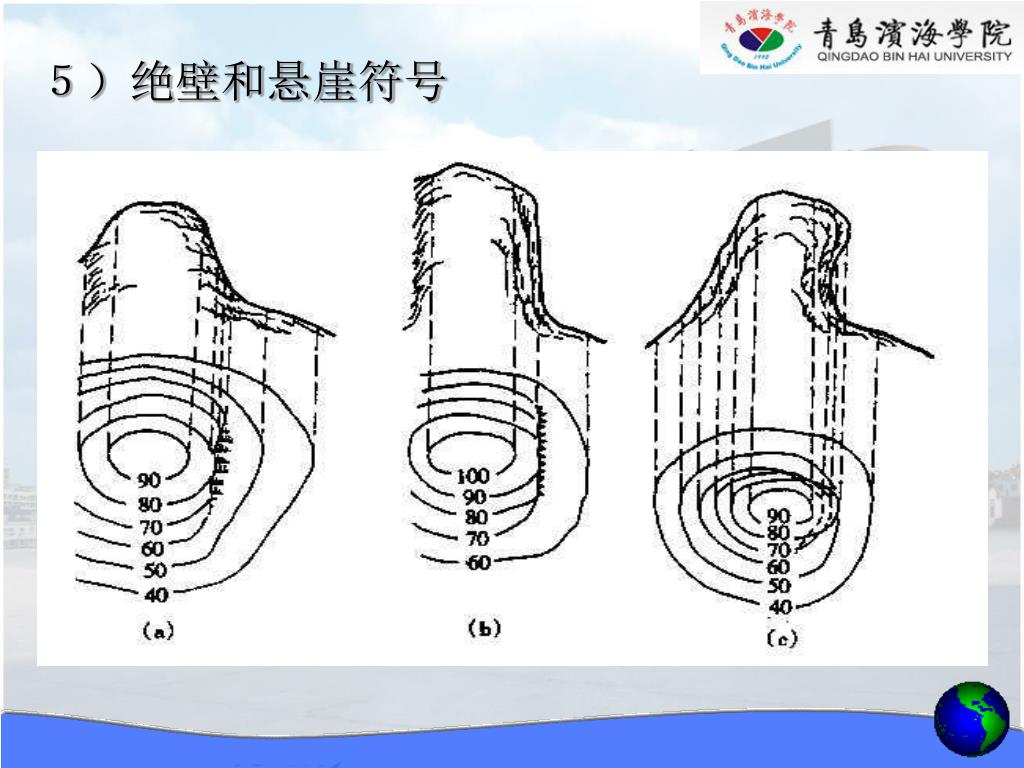

５）绝壁和悬崖符号

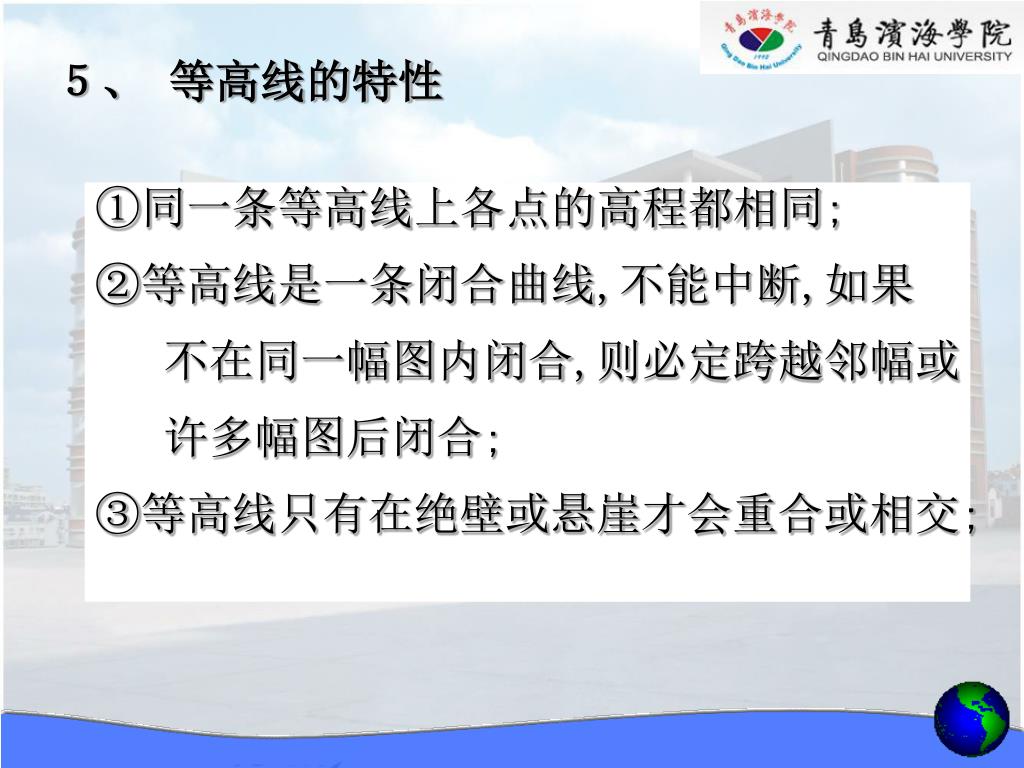

５、等高线的特性 ①同一条等高线上各点的高程都相同; ②等高线是一条闭合曲线,不能中断,如果不在同一幅图内闭合,则必定跨越邻幅或许多幅图后闭合; ③等高线只有在绝壁或悬崖才会重合或相交;

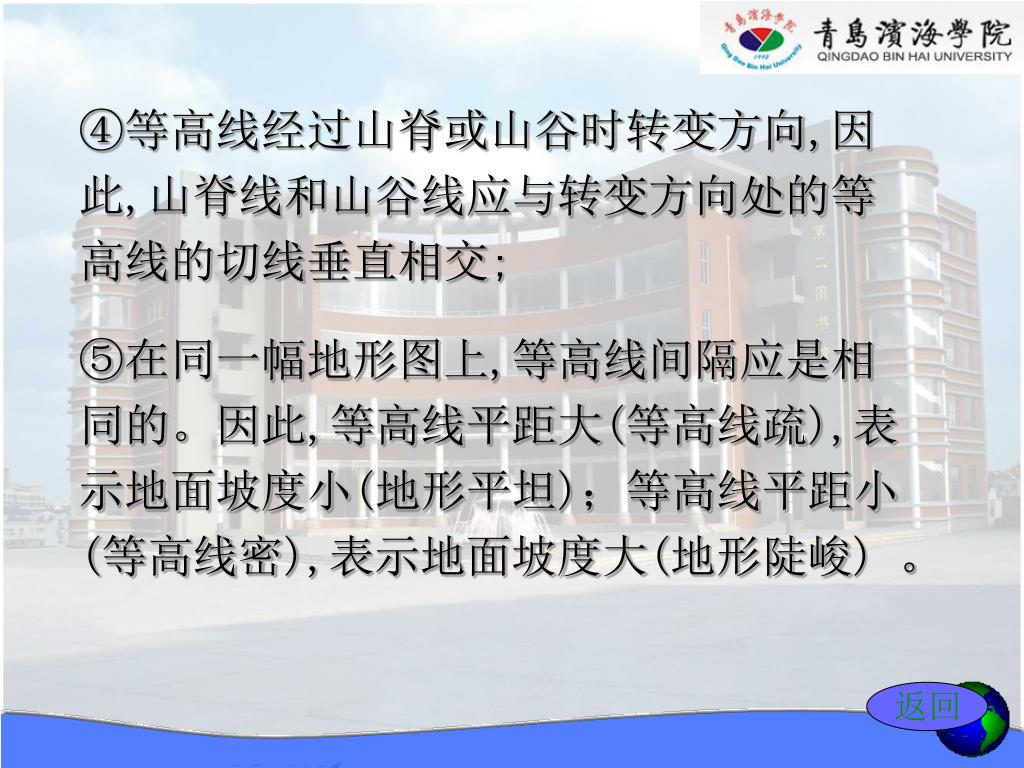

返回 ④等高线经过山脊或山谷时转变方向,因此,山脊线和山谷线应与转变方向处的等高线的切线垂直相交; ⑤在同一幅地形图上,等高线间隔应是相同的。因此,等高线平距大(等高线疏),表示地面坡度小(地形平坦)；等高线平距小(等高线密),表示地面坡度大(地形陡峻) 。

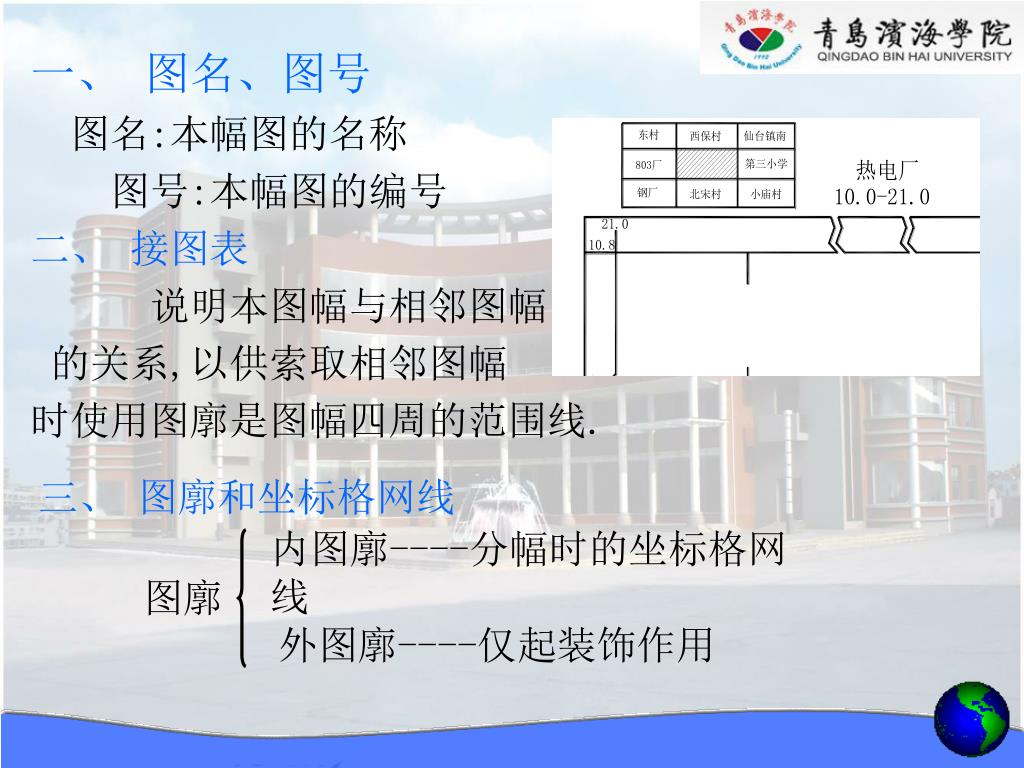

一、图名、图号 图名:本幅图的名称图号:本幅图的编号二、接图表说明本图幅与相邻图幅的关系,以供索取相邻图幅时使用图廓是图幅四周的范围线. 三、图廓和坐标格网线内图廓----分幅时的坐标格网线图廓外图廓----仅起装饰作用

四、投影方式坐标系统高程系统 投影方式：正投影方式　　坐标系统：指该幅图是采用的坐标系统高程系统：指该幅图是采用的高程基准

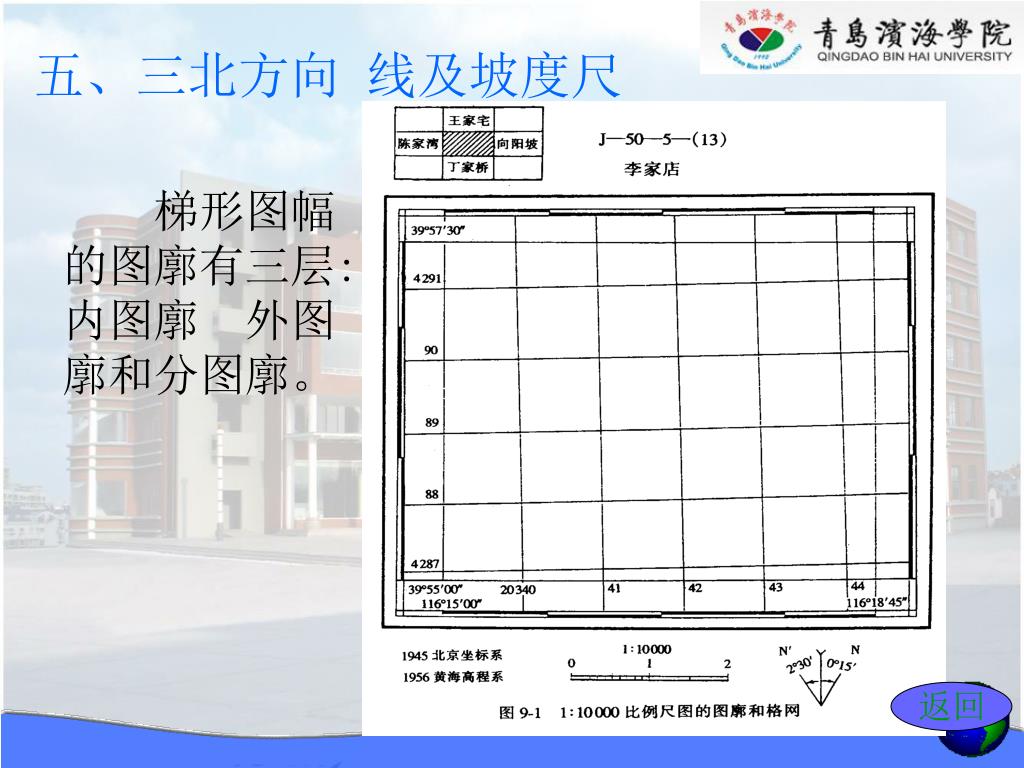

返回五、三北方向线及坡度尺梯形图幅的图廓有三层:内图廓外图廓和分图廓。

第七章 地形图的基本知识
