  1. 2.4 磁场对运动电荷的作用力

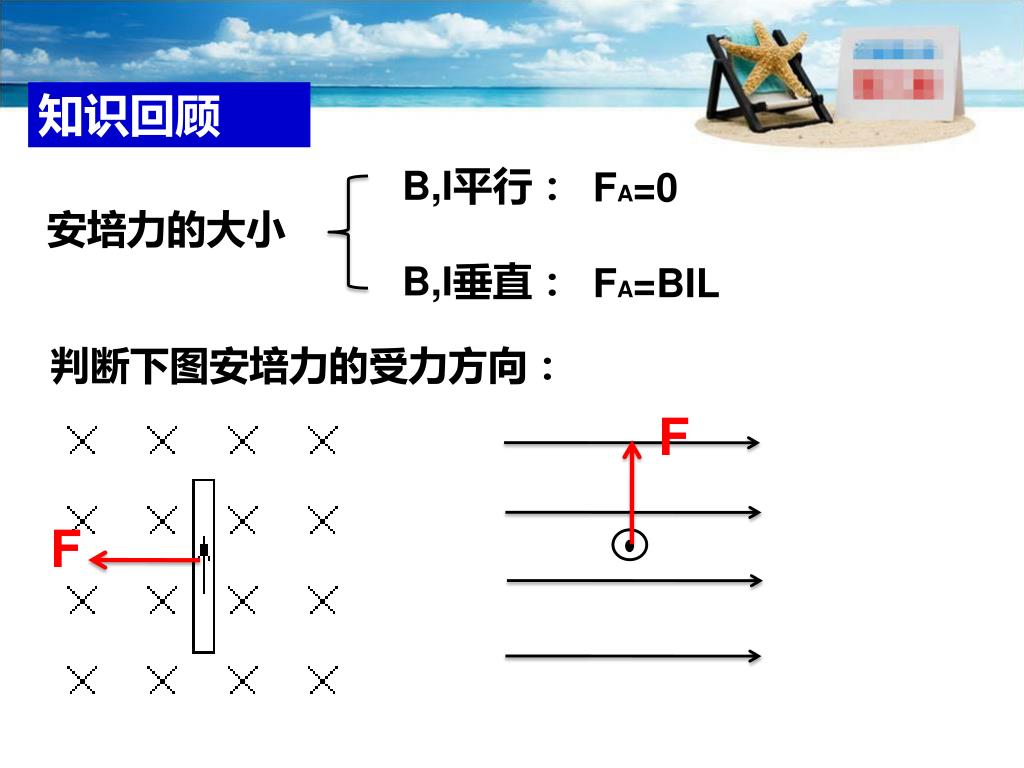

  2. 知识回顾 B,I平行： B,I垂直： FA=0 FA=BIL 安培力的大小 判断下图安培力的受力方向： F F

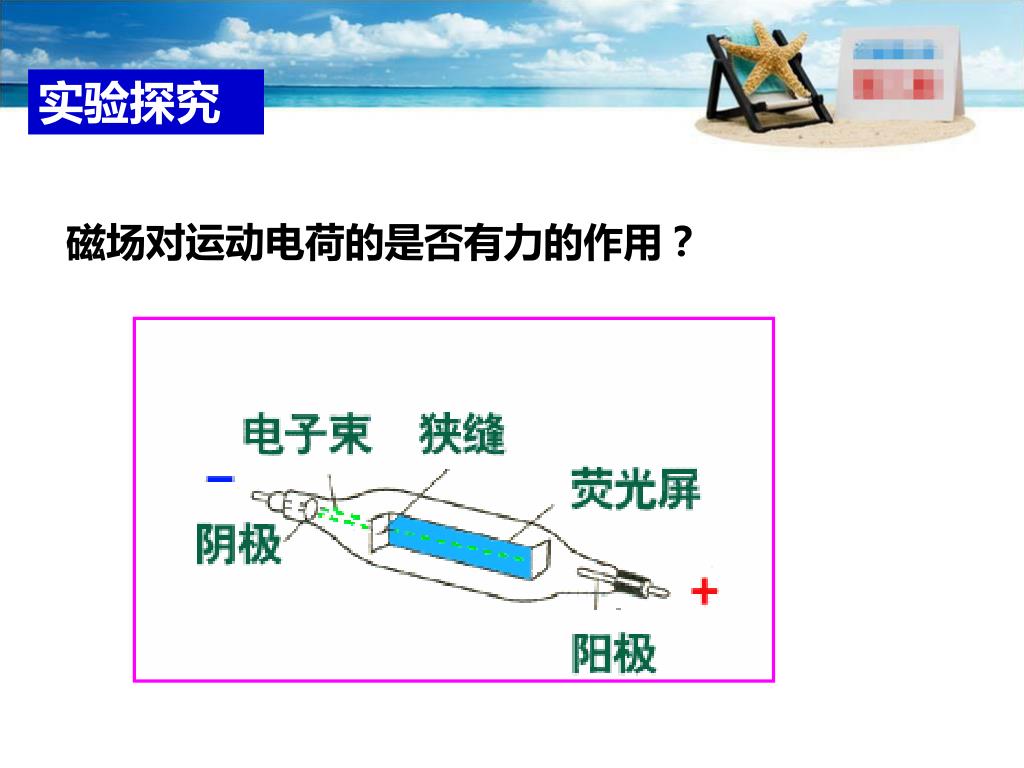

  3. 实验探究 磁场对运动电荷的是否有力的作用？

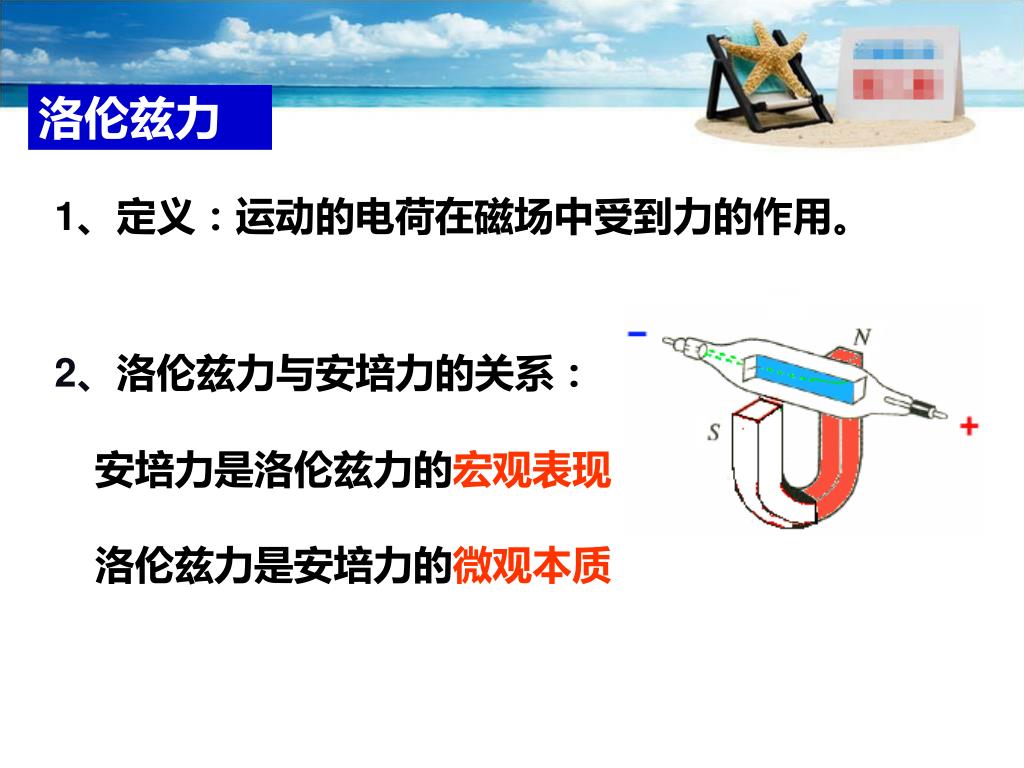

  4. 洛伦兹力 1、定义：运动的电荷在磁场中受到力的作用。 2、洛伦兹力与安培力的关系： 安培力是洛伦兹力的宏观表现 洛伦兹力是安培力的微观本质

  5. 洛伦兹（1853—1928） 洛伦兹，荷兰物理学家，首先提出磁场对运动电荷有作用力的观点。

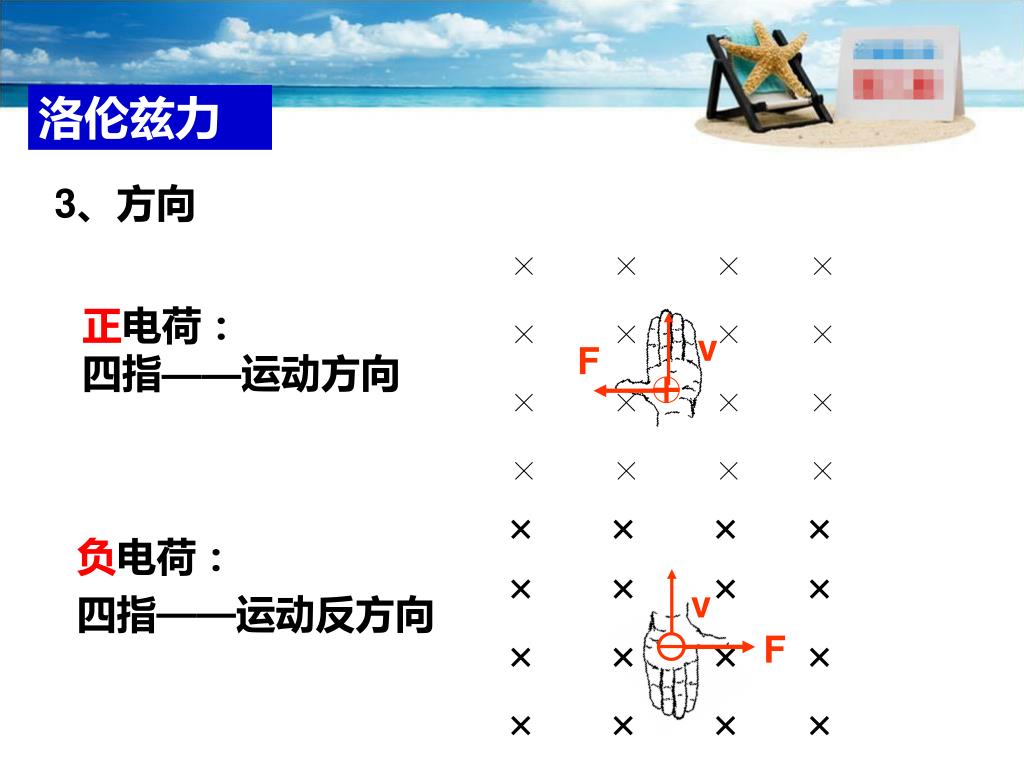

  6. F v F 洛伦兹力 3、方向 v 正电荷： 四指——运动方向 负电荷： 四指——运动反方向

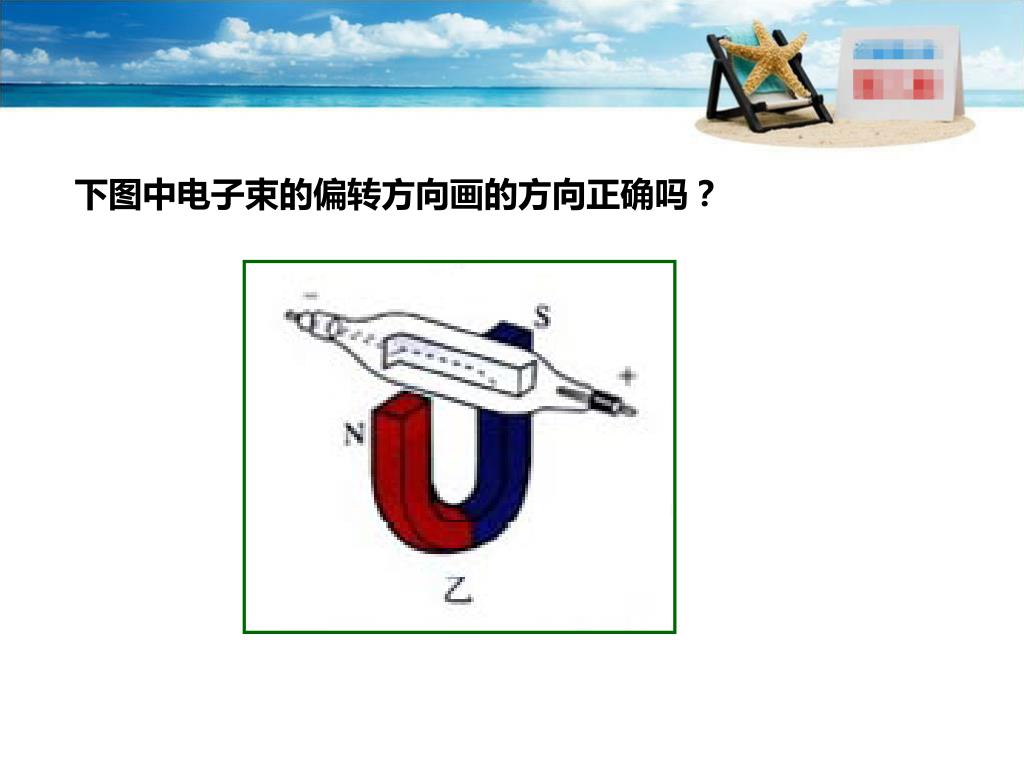

  7. 下图中电子束的偏转方向画的方向正确吗？

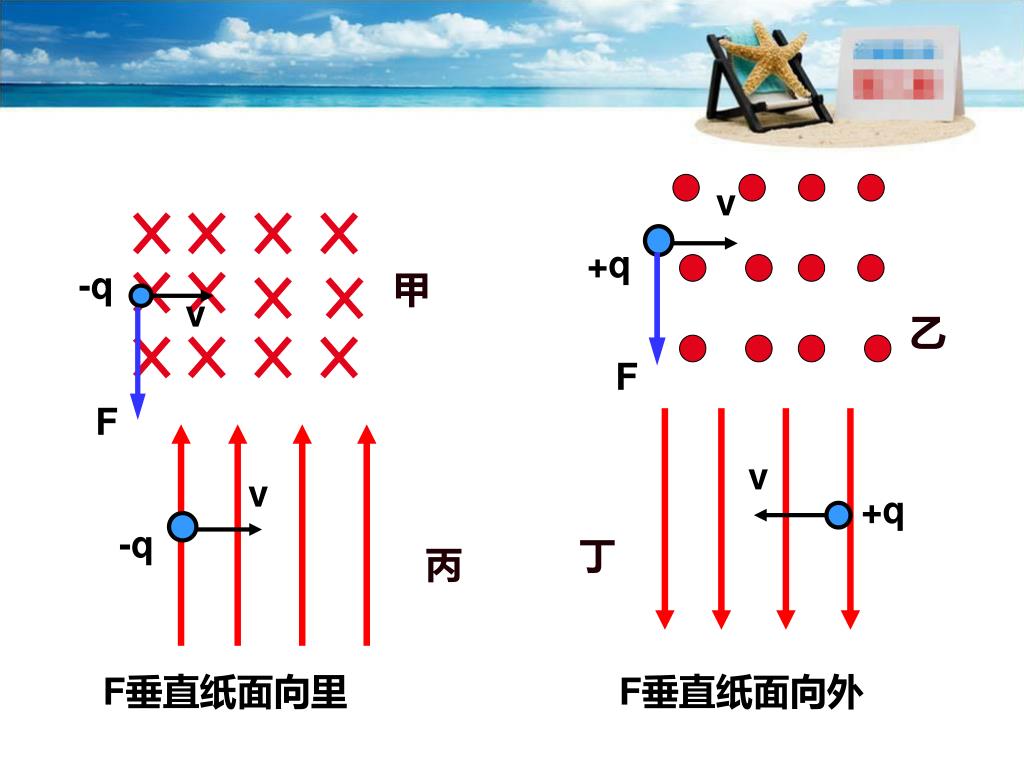

  8. v 甲 乙 +q F F v v +q -q 丁 -q 丙 v F垂直纸面向里 F垂直纸面向外

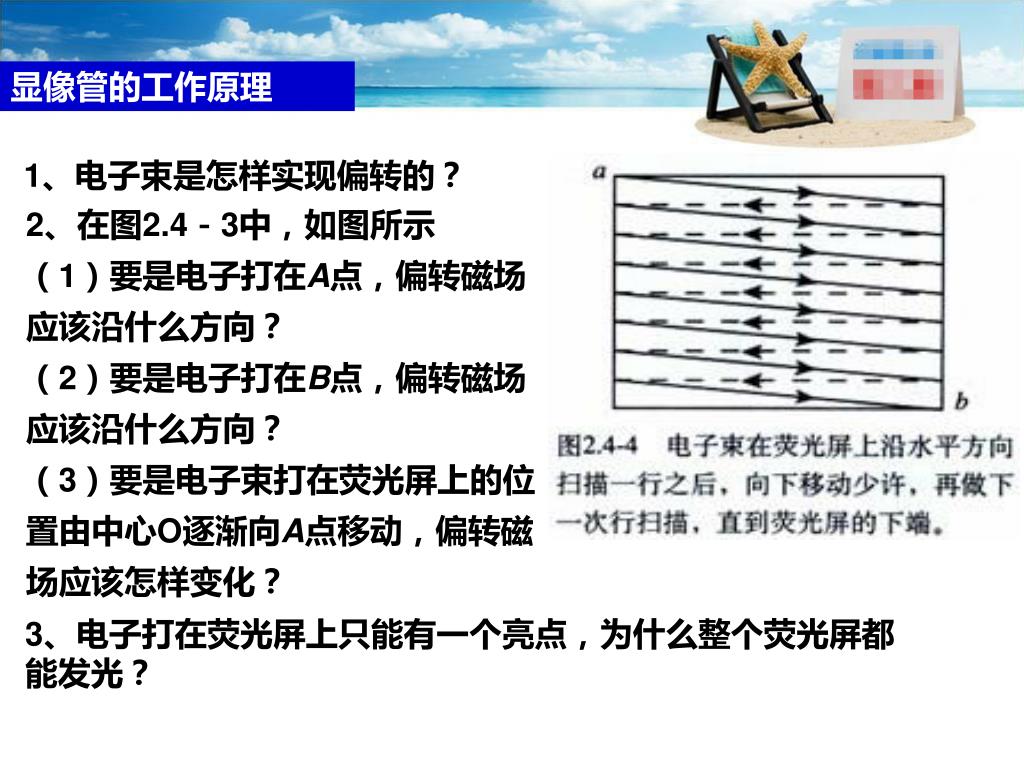

  9. 显像管的工作原理 1、电子束是怎样实现偏转的？ 2、在图2.4－3中，如图所示 （1）要是电子打在A点，偏转磁场应该沿什么方向？ （2）要是电子打在B点，偏转磁场应该沿什么方向？ （3）要是电子束打在荧光屏上的位置由中心O逐渐向A点移动，偏转磁场应该怎样变化？ 3、电子打在荧光屏上只能有一个亮点，为什么整个荧光屏都能发光？

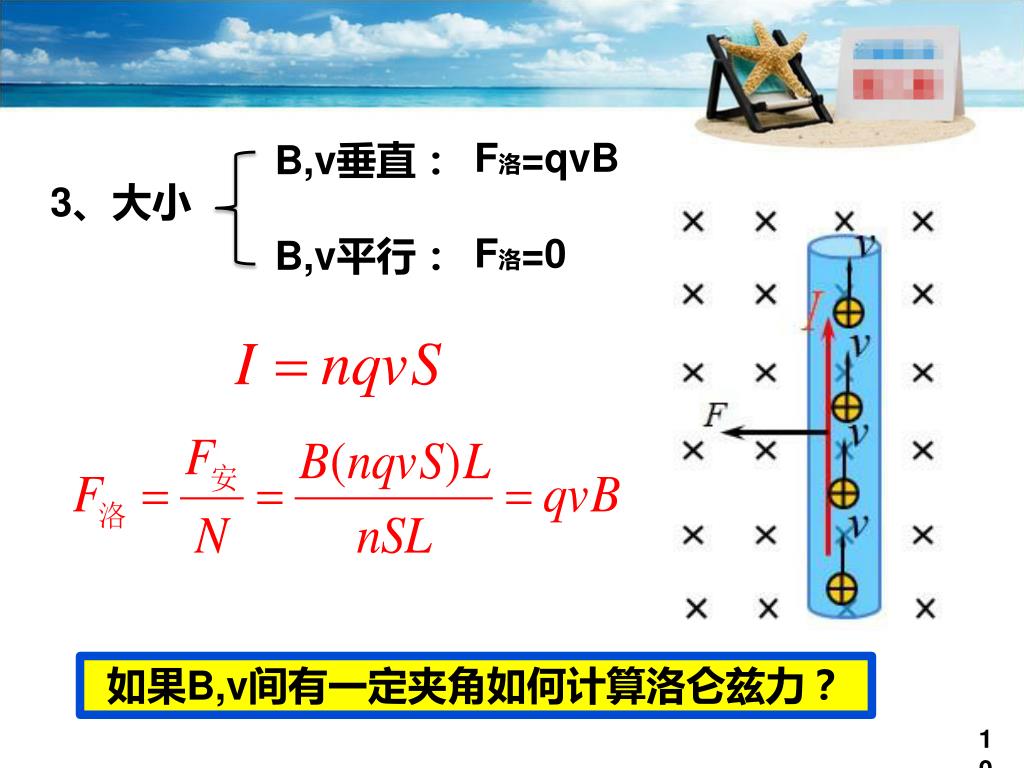

  10. F洛=qvB F洛=0 B,v垂直： B,v平行： 如果B,v间有一定夹角如何计算洛仑兹力？ 3、大小

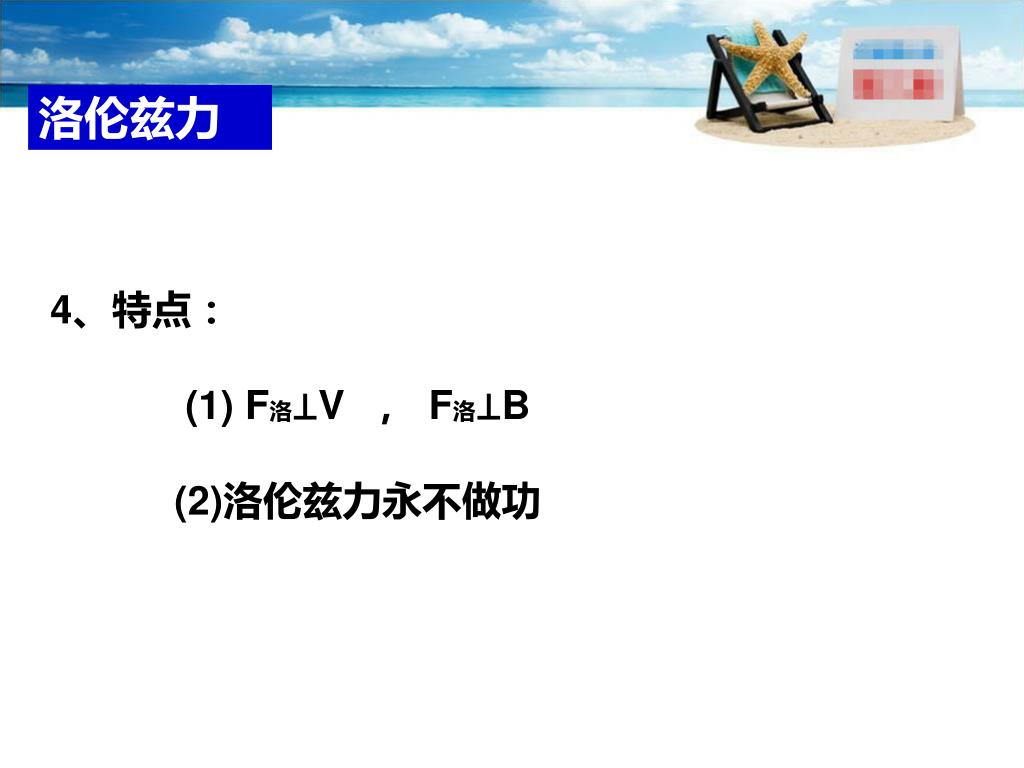

  11. 洛伦兹力 4、特点： (1) F洛⊥V ， F洛⊥B (2)洛伦兹力永不做功

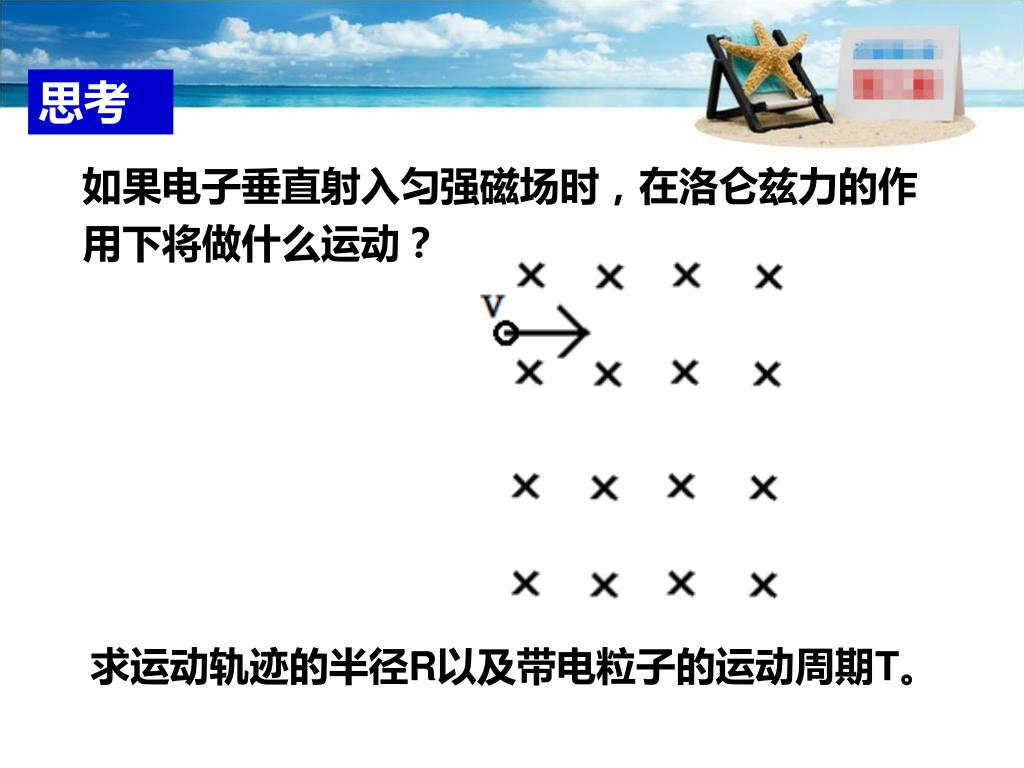

  12. 思考 如果电子垂直射入匀强磁场时，在洛仑兹力的作用下将做什么运动？ 求运动轨迹的半径R以及带电粒子的运动周期T。

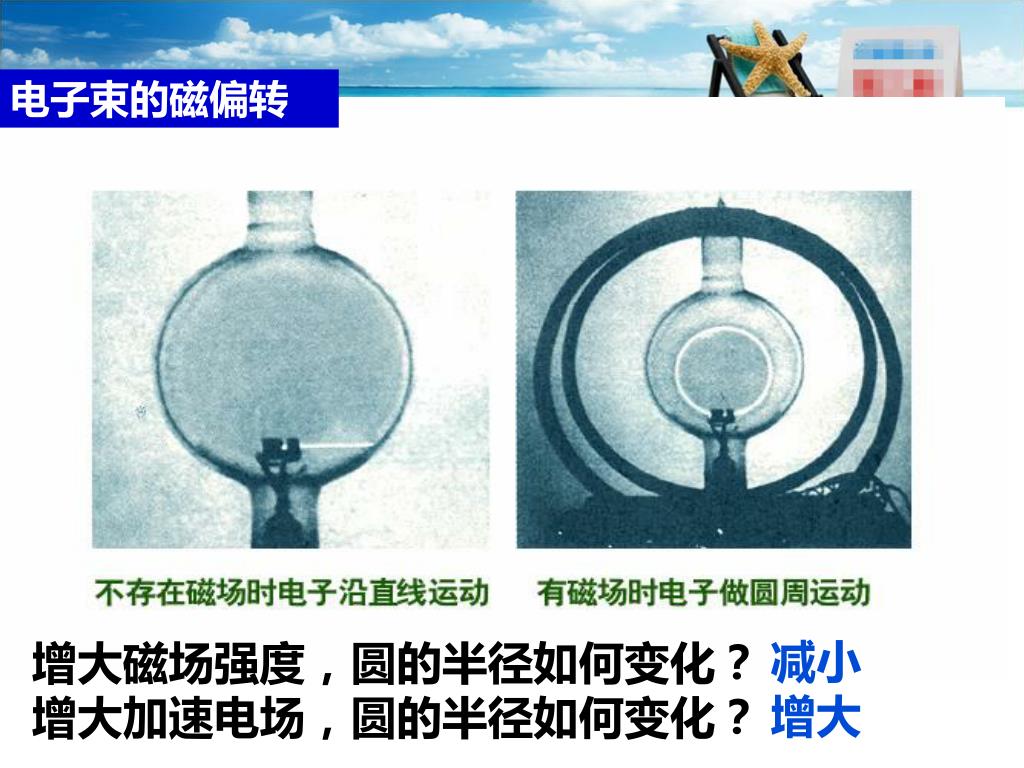

  13. 电子束的磁偏转 减小 增大 增大磁场强度，圆的半径如何变化？ 增大加速电场，圆的半径如何变化？
